OPEL ZAFIRA C 2015.5 Gebruikershandleiding (in Dutch)

Verzorging van de auto259
worden gekoppeld na het vervangen
van een reserveband door een regu‐
liere band met de TPMS-sensor.
Bij de volgende contactcyclus moeten
de storingslamp w en het waarschu‐
wingsbericht of de waarschuwings‐
code doven/verdwijnen. De sensoren worden met een TPMS-inleergereed‐
schap in de volgende volgorde ge‐
koppeld aan de band-/wielposities:
voorband linkerzijde, voorband rech‐
terzijde, achterband rechterzijde en
achterband linkerzijde. De richting‐
aanwijzer in de huidige actieve stand
wordt verlicht totdat de sensor is ge‐
koppeld.
Raadpleeg uw werkplaats voor on‐
derhoud of voor het aanschaffen van
een inleergereedschap. U hebt
2 minuten voor het koppelen van de positie van het/de eerste band/wiel en
5 minuten voor het koppelen van de
posities van alle banden/wielen. Bij
het overschrijden van deze tijd stopt
het koppelen en moet u opnieuw be‐
ginnen.Koppel de TPMS-sensoren als volgt:
1. Schakel de handrem in; op auto's
met automatische versnellings‐
bak zet u de keuzehendel op P.
2. Schakel het contact in.
3. Druk op MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het Driver Information
Center (DIC) te selecteren.
4. Draai het stelwieltje om naar het bandenspanningsmenu te schui‐
ven.
5. Druk op de knop SET/CLR om het
koppelen van de sensoren te star‐
ten. Er moet een bericht met een
vraag om acceptatie van het pro‐
ces verschijnen.
6. Druk nogmaals op de knop SET/CLR om de selectie te be‐
vestigen. De claxon piept twee
keer om aan te geven dat de ont‐
vanger in de inleermodus staat.
7. Begin met de voorband aan de lin‐
kerzijde.
8. Zet de inleertool bij het ventiel te‐ gen de wang van de band. Druk
daarna op de knop om de TPMS-sensor te activeren. De claxon
piept ter bevestiging dat de sen‐
soridentificatiecode aan de positie van deze band en dit wiel is ge‐koppeld.
9. Ga verder met de voorband rechts
en herhaal de procedure zoals be‐
schreven in stap 8.
10. Ga verder met de achterband rechts en herhaal de procedure
zoals beschreven in stap 8.
11. Ga verder met de achterband links en herhaal de procedure
zoals beschreven in stap 8. De claxon piept twee keer ter aandui‐ ding dat de sensoridentificatie‐
code aan de achterband links is
gekoppeld en dat de procedure
voor het koppelen van de senso‐
ren van het TPMS afgesloten is.
12. Schakel het contact uit.

260Verzorging van de auto
13. Breng alle vier de banden op deaanbevolen bandenspanning
zoals aangegeven op het etiket
bandenspanning.
14. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 122.
Afhankelijkheid van
temperatuur
De bandenspanning hangt af van de
temperatuur van de band. Onderweg
lopen de temperatuur en de spanning van de band op.
De bandenspanningswaarde die u op het DIC ziet, is de daadwerkelijke
bandenspanning. Daarom is het be‐
langrijk de bandenspanning bij koude
banden te controleren.
Profieldiepte
Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte van 2–3 mm (4 mm voor winterban‐
den) is bereikt.Om veiligheidsredenen is het aan te
bevelen dat de profieldiepte van de
banden op één as niet meer dan
2 mm verschilt.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De locatie hier‐ van is met markeringen op de zijkant
van de band weergegeven.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig om‐
wisselen met de achterbanden. De
draairichting van de wielen moet de‐
zelfde blijven.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te ver‐
vangen.
Van banden- en velgmaat
veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een an‐ dere bandenmaat de sticker met de
bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of velgen kan tot ongelukken
leiden en maakt de typegoedkeu‐
ring van het voertuig ongeldig.

Verzorging van de auto261WieldoppenGebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of wieldoppen kan tot plotse‐
ling drukverlies leiden met onge‐
lukken als mogelijk gevolg.
Auto's met stalen velgen: Bij gebruik van wielborgmoeren zijn de wieldop‐
pen wellicht niet bevestigd aan de
stalen velgen.
Sneeuwkettingen
Sneeuwkettingen zijn alleen toege‐
staan op de vooras.
Fijne sneeuwkettingen gebruiken, die (inclusief kettingslot) maximaal
10 mm buiten het loopvlak en de bin‐
nenkant van de band uitsteken.
9 Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Sneeuwkettingen zijn alleen toege‐
staan bij banden met de maten
215/60 R16 en 225/50 R17.
Het gebruik van sneeuwkettingen op
een compact reservewiel is niet toe‐
gestaan.
Bandenreparatieset
Lichte beschadigingen van het loop‐
vlak van de banden kan met de ban‐
denreparatieset worden verholpen.
Vreemde voorwerpen niet uit de ban‐
den verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐ set worden verholpen.9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij bandenpech:

262Verzorging van de auto
Handrem aantrekken en eerste ver‐
snelling, achteruitversnelling of P in‐
schakelen.
De bandenreparatieset zit links in de
bagageruimte achter een deksel.
1. Haal de bandenreparatieset uit het opbergvak.
2. Verwijder de compressor.
3. Verwijder de aansluitkabel en de luchtslang uit de opbergvakkenaan de onderkant van de com‐
pressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles af‐
dichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dicht bij de
band, zodanig dat de fles afdicht‐
middel rechtop staat.
6. Ventieldop van defecte band los‐ schroeven.
7. Schroef de vulslang op het ven‐ tiel.
8. De schakelaar van de compres‐ sor moet op J staan.

Verzorging van de auto263
9.Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.
10. Zet de wipschakelaar van de com‐
pressor op I. De band wordt nu
met afdichtmiddel gevuld.
11. Tijdens het leeglopen van de fles met afdichtmiddel (ca.
30 seconden) loopt de manome‐
ter van de compressor korte tijd
op tot 6 bar. De bandenspan‐
ningswaarde begint daarna weer
te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 296 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. De
auto één wielomwenteling verrij‐
den. De bandenreparatieset weer
aansluiten en het vulproces
10 minuten lang voortzetten.
Wordt de voorgeschreven ban‐
denspanning dan nog niet bereikt,
dan is de band te ernstig bescha‐
digd. De hulp van een werkplaats inroepen.
Laat eventueel de te hoge ban‐
denspanning af via de knop boven
op de manometer.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Borglipje op houder indrukken omfles met afdichtmiddel uit houder
te verwijderen. De bandenvul‐
slang op de vrije aansluiting van
de fles met afdichtmiddel schroe‐
ven. Hierdoor wordt voorkomen
dat er afdichtmiddel uit de fles
stroomt. Bandenreparatieset in de
bagageruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.

264Verzorging van de auto
17.De rit onmiddellijk voortzetten, zo‐
dat het afdichtmiddel zich gelijk‐
matig in de band kan verspreiden.
Na ca. 10 km rijden (uiterlijk na
10 minuten) stoppen en de ban‐
denspanning controleren. Hier‐
voor de luchtslang van de com‐
pressor rechtstreeks op bandven‐ tiel en compressor schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen tot‐ dat de bandenspanning niet meer
afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer ge‐
bruiken. De hulp van een werk‐
plaats inroepen.
18. Bandenreparatieset in de baga‐ geruimte opbergen.
Let op
De rijeigenschappen van de her‐
stelde band zijn veel minder goed,
daarom deze band laten vervangen.
Bij abnormale geluiden of sterke ver‐
hitting van de compressor, deze mi‐
nimaal 30 minuten lang uitschake‐ len.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de houdbaarheidsdatum van
de set. Na deze datum is niet meer
gegarandeerd dat het middel nog
goed afdicht. Op de bewaarinstruc‐
ties op de fles met afdichtmiddel let‐
ten.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. –30 °C te gebruiken.De aanwezige hulpstukken kunnenvoor het oppompen van ballen,luchtbedden en opblaasboten e.d.
worden gebruikt. Deze zitten aan de onderkant van de compressor. Om
deze te verwijderen, schroeft u de
compressorluchtslang erop en trekt
u de adapter eruit.
Wiel verwisselen Sommige auto’s hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 261.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
■ Auto op een vlakke, stevige en slip‐
vrije ondergrond parkeren. Voor‐
wielen in de rechtuitstand draaien.
■ Handrem aantrekken en eerste ver‐
snelling, achteruitversnelling of P
inschakelen.
■ Reservewiel verwijderen 3 267.
■ Nooit meerdere wielen tegelijkertijd
vervangen.

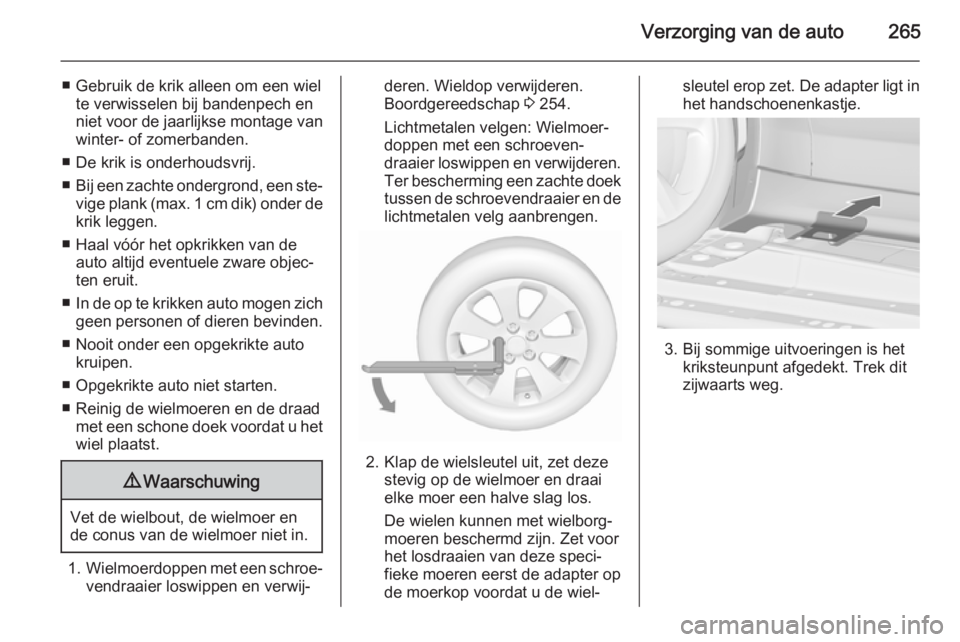

Verzorging van de auto265
■ Gebruik de krik alleen om een wielte verwisselen bij bandenpech en
niet voor de jaarlijkse montage van
winter- of zomerbanden.
■ De krik is onderhoudsvrij.
■ Bij een zachte ondergrond, een ste‐
vige plank (max. 1 cm dik) onder de
krik leggen.
■ Haal vóór het opkrikken van de auto altijd eventuele zware objec‐
ten eruit.
■ In de op te krikken auto mogen zich
geen personen of dieren bevinden.
■ Nooit onder een opgekrikte auto kruipen.
■ Opgekrikte auto niet starten.
■ Reinig de wielmoeren en de draad met een schone doek voordat u het
wiel plaatst.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
1. Wielmoerdoppen met een schroe‐
vendraaier loswippen en verwij‐
deren. Wieldop verwijderen.
Boordgereedschap 3 254.
Lichtmetalen velgen: Wielmoer‐
doppen met een schroeven‐
draaier loswippen en verwijderen. Ter bescherming een zachte doek
tussen de schroevendraaier en de lichtmetalen velg aanbrengen.
2. Klap de wielsleutel uit, zet deze stevig op de wielmoer en draai
elke moer een halve slag los.
De wielen kunnen met wielborg‐
moeren beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke moeren eerst de adapter op
de moerkop voordat u de wiel‐
sleutel erop zet. De adapter ligt in
het handschoenenkastje.
3. Bij sommige uitvoeringen is het kriksteunpunt afgedekt. Trek dit
zijwaarts weg.

266Verzorging van de auto
4.Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
5. Zet de krik op de vereiste hoogte.
Zet deze zo onder het krikpunt dat losschieten onmogelijk is.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de wielsleutel tot‐
dat het wiel van de grond komt.
6. Draai de wielmoeren los.
7. Wiel verwisselen. Reservewiel 3 267
8. Draai de wielmoeren erop.
9. Auto neerlaten.
10. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruiselings
aanhalen. Het aanhaalmoment
bedraagt 140 Nm.
11. Wieldop voor het aanbrengen zo verdraaien dat de ventielopeningover het bandventiel valt.
Wielmoerdoppen aanbrengen.
12. Afdekking kriksteunpunt terug‐ plaatsen.
13. Berg het vervangen wiel 3 267,
het autogereedschap 3 254 en de
adapter voor het vergrendelen
van de wielmoeren 3 71 op.
14. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig mo‐
gelijk controleren.
Defecte band zo spoedig mogelijk la‐ ten vervangen of repareren.

Verzorging van de auto267
Kriksteunpunt voor hefplatform
De positie van de achterste arm van
het hefplatform centraal onder de uit‐ sparing van de dorpel.
De positie van de voorste arm van het
hefplatform aan de onderzijde van de
auto.
Reservewiel
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset.
Bij het aanbrengen van een reserve‐
wiel met een andere maat dan de an‐
dere wielen kan het wiel worden be‐ schouwd als een tijdelijk reservewiel
en gelden de betreffende maximum‐
snelheden, zelfs als dit niet door een
label wordt aangegeven. Raadpleeg
een werkplaats voor informatie over
de geldende maximumsnelheid.
Het reservewiel heeft een stalen velg.Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Het reservewiel bevindt zich in een
houder onder de vloerplaat.
1. Opbergvak voor boordgereed‐ schap in de bagageruimte openen
3 254.
2. Verwijder beide doppen boven de
zeskantige bouten.

268Verzorging van de auto
3. Plaats de wielsleutel op één zes‐kantbout en draai hem naar links
tot u weerstand voelt.
4. Doe hetzelfde met de andere zes‐
kantige bout.5. Til de reservewielhouder op en haakt beide vergrendelingen los.
6. Laat de reservewielhouder zak‐ ken.
7. Veiligheidskabel losmaken.
8. Houder volledig laten zakken en reservewiel verwijderen.
9. Wiel verwisselen. Het beschadigde wiel moet in de
bagageruimte worden vastge‐
maakt, zie onderstaand.
10. Til de lege houder voor het reser‐ vewiel op en haak de veiligheids‐
kabel in.
11. Til de reservewielhouder verder op en haak beide vergrendelingenvast. De open zijden van de ver‐
grendelingen moeten naar voren
gericht zijn.
