OPEL ZAFIRA C 2015.5 Kezelési útmutató (in Hungarian)

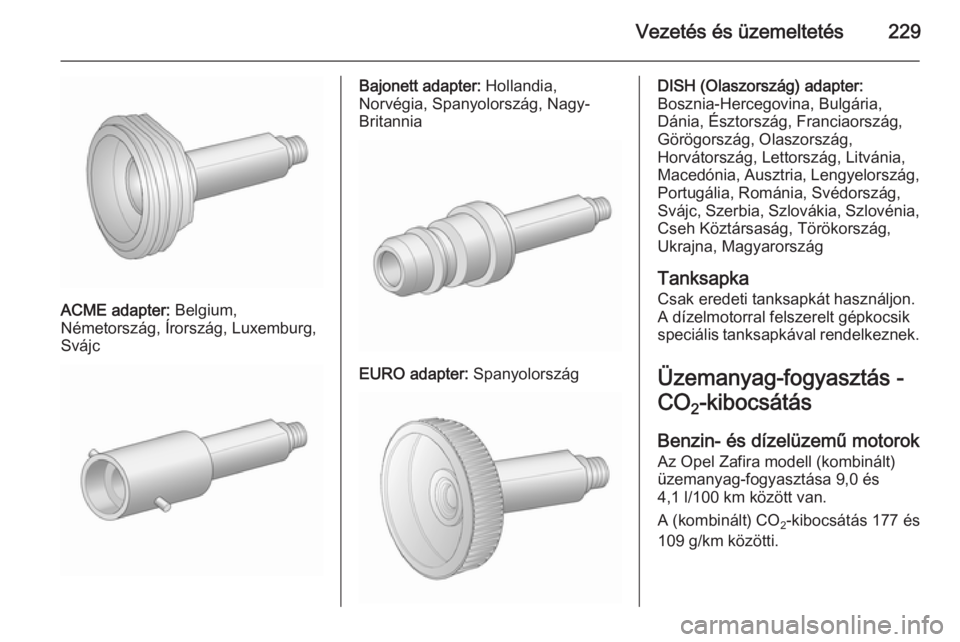

Vezetés és üzemeltetés229
ACME adapter: Belgium,
Németország, Írország, Luxemburg,
Svájc
Bajonett adapter: Hollandia,
Norvégia, Spanyolország, Nagy-
Britannia
EURO adapter: Spanyolország
DISH (Olaszország) adapter:
Bosznia-Hercegovina, Bulgária,
Dánia, Észtország, Franciaország,
Görögország, Olaszország,
Horvátország, Lettország, Litvánia, Macedónia, Ausztria, Lengyelország,
Portugália, Románia, Svédország, Svájc, Szerbia, Szlovákia, Szlovénia, Cseh Köztársaság, Törökország,
Ukrajna, Magyarország
Tanksapka Csak eredeti tanksapkát használjon.
A dízelmotorral felszerelt gépkocsik
speciális tanksapkával rendelkeznek.
Üzemanyag-fogyasztás -
CO 2-kibocsátás
Benzin- és dízelüzemű motorok Az Opel Zafira modell (kombinált)
üzemanyag-fogyasztása 9,0 és
4,1 l/100 km között van.
A (kombinált) CO 2-kibocsátás 177 és
109 g/km közötti.

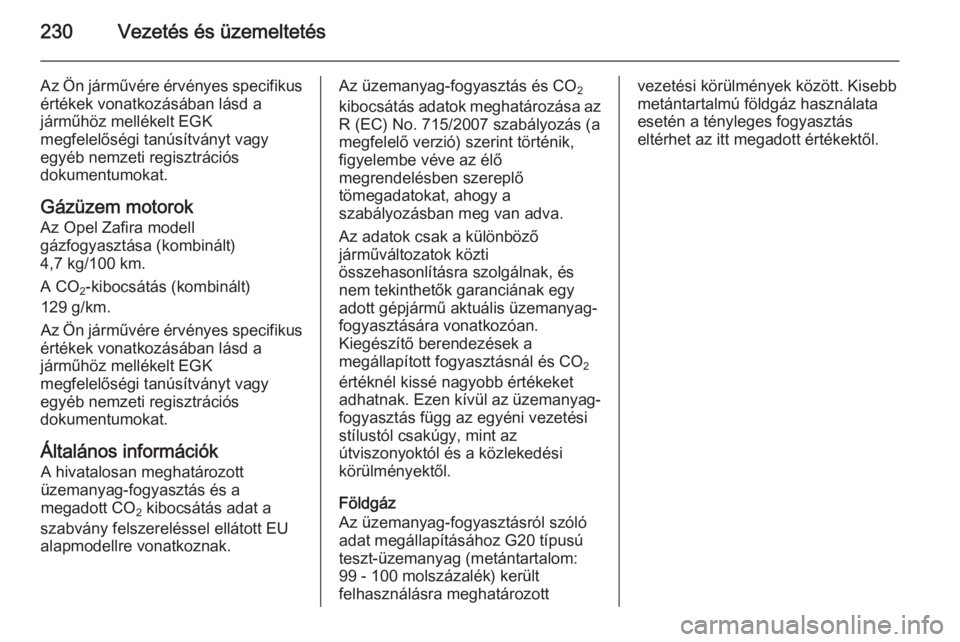

230Vezetés és üzemeltetés
Az Ön járművére érvényes specifikus
értékek vonatkozásában lásd a
járműhöz mellékelt EGK
megfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
Gázüzem motorok
Az Opel Zafira modell
gázfogyasztása (kombinált)
4,7 kg/100 km.
A CO 2-kibocsátás (kombinált)
129 g/km.
Az Ön járművére érvényes specifikus
értékek vonatkozásában lásd a
járműhöz mellékelt EGK
megfelelőségi tanúsítványt vagy egyéb nemzeti regisztrációs
dokumentumokat.
Általános információk A hivatalosan meghatározott
üzemanyag-fogyasztás és a
megadott CO 2 kibocsátás adat a
szabvány felszereléssel ellátott EU
alapmodellre vonatkoznak.Az üzemanyag-fogyasztás és CO 2
kibocsátás adatok meghatározása az
R (EC) No. 715/2007 szabályozás (a
megfelelő verzió) szerint történik,
figyelembe véve az élő
megrendelésben szereplő
tömegadatokat, ahogy a
szabályozásban meg van adva.
Az adatok csak a különböző
járműváltozatok közti
összehasonlításra szolgálnak, és
nem tekinthetők garanciának egy
adott gépjármű aktuális üzemanyag-
fogyasztására vonatkozóan.
Kiegészítő berendezések a
megállapított fogyasztásnál és CO 2
értéknél kissé nagyobb értékeket
adhatnak. Ezen kívül az üzemanyag-
fogyasztás függ az egyéni vezetési
stílustól csakúgy, mint az
útviszonyoktól és a közlekedési
körülményektől.
Földgáz
Az üzemanyag-fogyasztásról szóló
adat megállapításához G20 típusú
teszt-üzemanyag (metántartalom:
99 - 100 molszázalék) került
felhasználásra meghatározottvezetési körülmények között. Kisebb metántartalmú földgáz használata
esetén a tényleges fogyasztás
eltérhet az itt megadott értékektől.

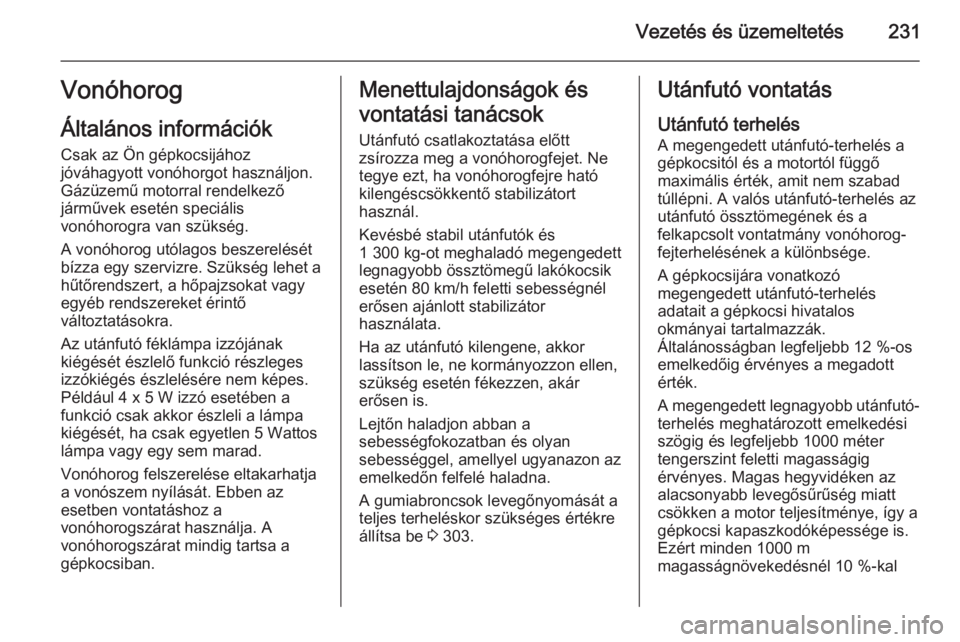

Vezetés és üzemeltetés231VonóhorogÁltalános információk
Csak az Ön gépkocsijához
jóváhagyott vonóhorgot használjon.
Gázüzemű motorral rendelkező
járművek esetén speciális
vonóhorogra van szükség.
A vonóhorog utólagos beszerelését
bízza egy szervizre. Szükség lehet a
hűtőrendszert, a hőpajzsokat vagy egyéb rendszereket érintő
változtatásokra.
Az utánfutó féklámpa izzójának
kiégését észlelő funkció részleges
izzókiégés észlelésére nem képes.
Például 4 x 5 W izzó esetében a
funkció csak akkor észleli a lámpa
kiégését, ha csak egyetlen 5 Wattos lámpa vagy egy sem marad.
Vonóhorog felszerelése eltakarhatja
a vonószem nyílását. Ebben az
esetben vontatáshoz a
vonóhorogszárat használja. A
vonóhorogszárat mindig tartsa a
gépkocsiban.Menettulajdonságok és
vontatási tanácsok
Utánfutó csatlakoztatása előtt
zsírozza meg a vonóhorogfejet. Ne tegye ezt, ha vonóhorogfejre ható
kilengéscsökkentő stabilizátort
használ.
Kevésbé stabil utánfutók és
1 300 kg-ot meghaladó megengedett legnagyobb össztömegű lakókocsik
esetén 80 km/h feletti sebességnél
erősen ajánlott stabilizátor
használata.
Ha az utánfutó kilengene, akkor lassítson le, ne kormányozzon ellen,
szükség esetén fékezzen, akár
erősen is.
Lejtőn haladjon abban a
sebességfokozatban és olyan
sebességgel, amellyel ugyanazon az
emelkedőn felfelé haladna.
A gumiabroncsok levegőnyomását a
teljes terheléskor szükséges értékre
állítsa be 3 303.Utánfutó vontatás
Utánfutó terhelés A megengedett utánfutó-terhelés a
gépkocsitól és a motortól függő
maximális érték, amit nem szabad
túllépni. A valós utánfutó-terhelés az
utánfutó össztömegének és a
felkapcsolt vontatmány vonóhorog-
fejterhelésének a különbsége.
A gépkocsijára vonatkozó
megengedett utánfutó-terhelés
adatait a gépkocsi hivatalos
okmányai tartalmazzák.
Általánosságban legfeljebb 12 %-os
emelkedőig érvényes a megadott érték.
A megengedett legnagyobb utánfutó-
terhelés meghatározott emelkedési
szögig és legfeljebb 1000 méter
tengerszint feletti magasságig
érvényes. Magas hegyvidéken az
alacsonyabb levegősűrűség miatt
csökken a motor teljesítménye, így a
gépkocsi kapaszkodóképessége is.
Ezért minden 1000 m
magasságnövekedésnél 10 %-kal

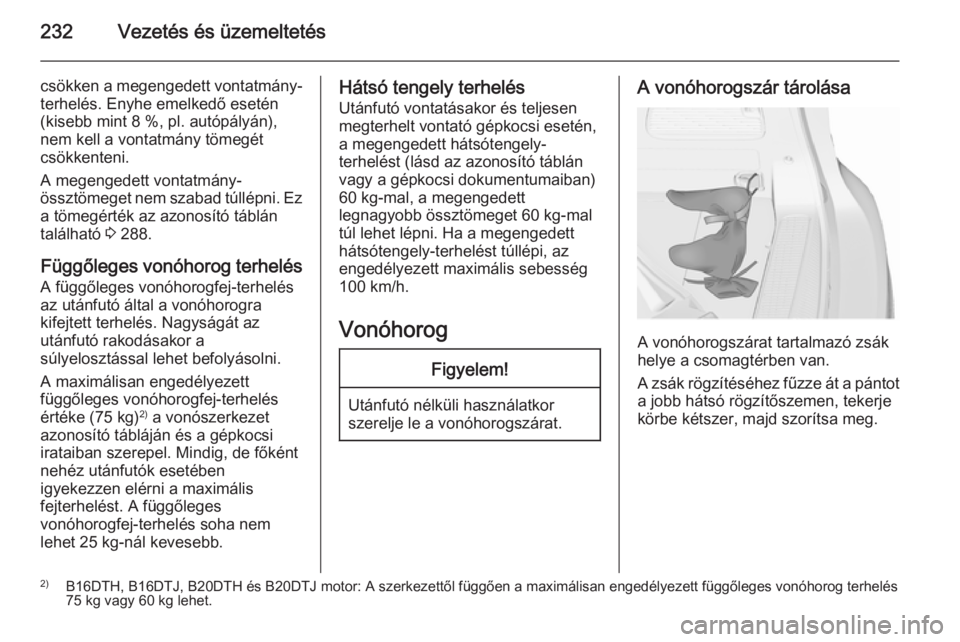

232Vezetés és üzemeltetés
csökken a megengedett vontatmány-
terhelés. Enyhe emelkedő esetén
(kisebb mint 8 %, pl. autópályán), nem kell a vontatmány tömegét
csökkenteni.
A megengedett vontatmány-
össztömeget nem szabad túllépni. Ez a tömegérték az azonosító táblán
található 3 288.
Függőleges vonóhorog terhelés A függőleges vonóhorogfej-terhelésaz utánfutó által a vonóhorogra
kifejtett terhelés. Nagyságát az
utánfutó rakodásakor a
súlyelosztással lehet befolyásolni.
A maximálisan engedélyezett
függőleges vonóhorogfej-terhelés
értéke (75 kg) 2)
a vonószerkezet
azonosító tábláján és a gépkocsi irataiban szerepel. Mindig, de főként
nehéz utánfutók esetében
igyekezzen elérni a maximális
fejterhelést. A függőleges
vonóhorogfej-terhelés soha nem
lehet 25 kg-nál kevesebb.Hátsó tengely terhelés
Utánfutó vontatásakor és teljesen
megterhelt vontató gépkocsi esetén,
a megengedett hátsótengely-
terhelést (lásd az azonosító táblán
vagy a gépkocsi dokumentumaiban) 60 kg-mal, a megengedett
legnagyobb össztömeget 60 kg-mal
túl lehet lépni. Ha a megengedett
hátsótengely-terhelést túllépi, az
engedélyezett maximális sebesség
100 km/h.
VonóhorogFigyelem!
Utánfutó nélküli használatkor szerelje le a vonóhorogszárat.
A vonóhorogszár tárolása
A vonóhorogszárat tartalmazó zsák
helye a csomagtérben van.
A zsák rögzítéséhez fűzze át a pántot
a jobb hátsó rögzítőszemen, tekerje
körbe kétszer, majd szorítsa meg.
2) B16DTH, B16DTJ, B20DTH és B20DTJ motor: A szerkezettől függően a maximálisan engedélyezett függőleges vonóhorog terhelés
75 kg vagy 60 kg lehet.

Vezetés és üzemeltetés233

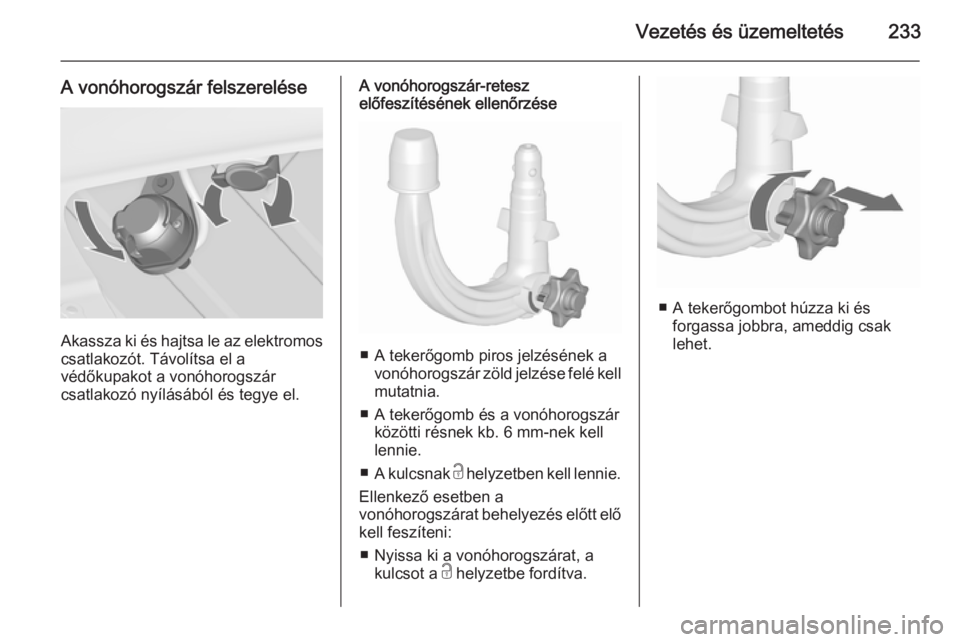

A vonóhorogszár felszerelése
Akassza ki és hajtsa le az elektromos
csatlakozót. Távolítsa el a
védőkupakot a vonóhorogszár
csatlakozó nyílásából és tegye el.
A vonóhorogszár-retesz
előfeszítésének ellenőrzése
■ A tekerőgomb piros jelzésének a
vonóhorogszár zöld jelzése felé kell
mutatnia.
■ A tekerőgomb és a vonóhorogszár közötti résnek kb. 6 mm-nek kell
lennie.
■ A kulcsnak c helyzetben kell lennie.
Ellenkező esetben a
vonóhorogszárat behelyezés előtt elő
kell feszíteni:
■ Nyissa ki a vonóhorogszárat, a kulcsot a c helyzetbe fordítva.
■ A tekerőgombot húzza ki és
forgassa jobbra, ameddig csak
lehet.

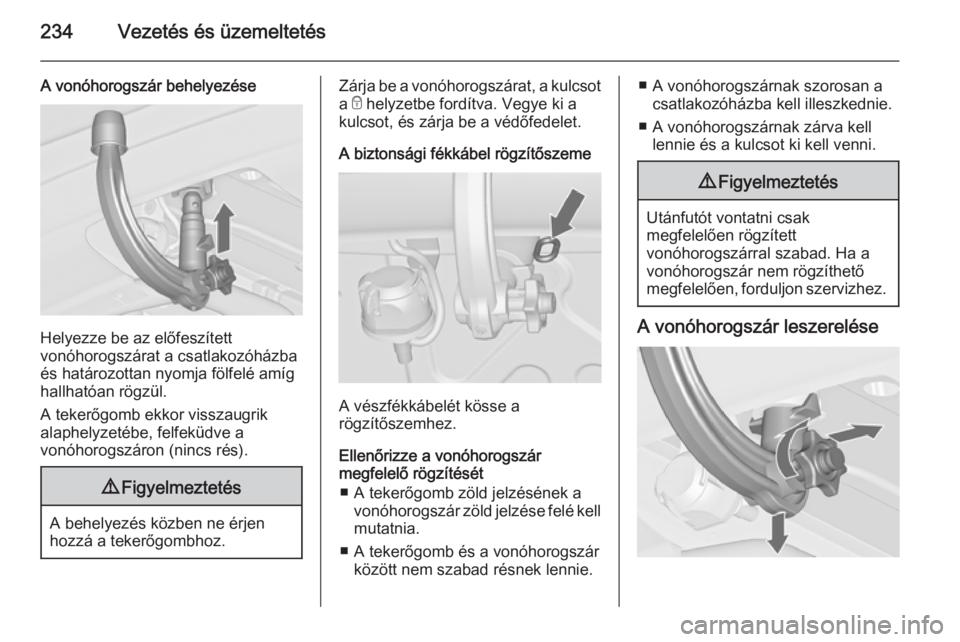

234Vezetés és üzemeltetés
A vonóhorogszár behelyezése
Helyezze be az előfeszített
vonóhorogszárat a csatlakozóházba és határozottan nyomja fölfelé amíg
hallhatóan rögzül.
A tekerőgomb ekkor visszaugrik
alaphelyzetébe, felfeküdve a
vonóhorogszáron (nincs rés).
9 Figyelmeztetés
A behelyezés közben ne érjen
hozzá a tekerőgombhoz.
Zárja be a vonóhorogszárat, a kulcsot
a e helyzetbe fordítva. Vegye ki a
kulcsot, és zárja be a védőfedelet.
A biztonsági fékkábel rögzítőszeme
A vészfékkábelét kösse a
rögzítőszemhez.
Ellenőrizze a vonóhorogszár
megfelelő rögzítését
■ A tekerőgomb zöld jelzésének a vonóhorogszár zöld jelzése felé kell
mutatnia.
■ A tekerőgomb és a vonóhorogszár között nem szabad résnek lennie.
■ A vonóhorogszárnak szorosan acsatlakozóházba kell illeszkednie.
■ A vonóhorogszárnak zárva kell lennie és a kulcsot ki kell venni.9 Figyelmeztetés
Utánfutót vontatni csak
megfelelően rögzített
vonóhorogszárral szabad. Ha a
vonóhorogszár nem rögzíthető
megfelelően, forduljon szervizhez.
A vonóhorogszár leszerelése

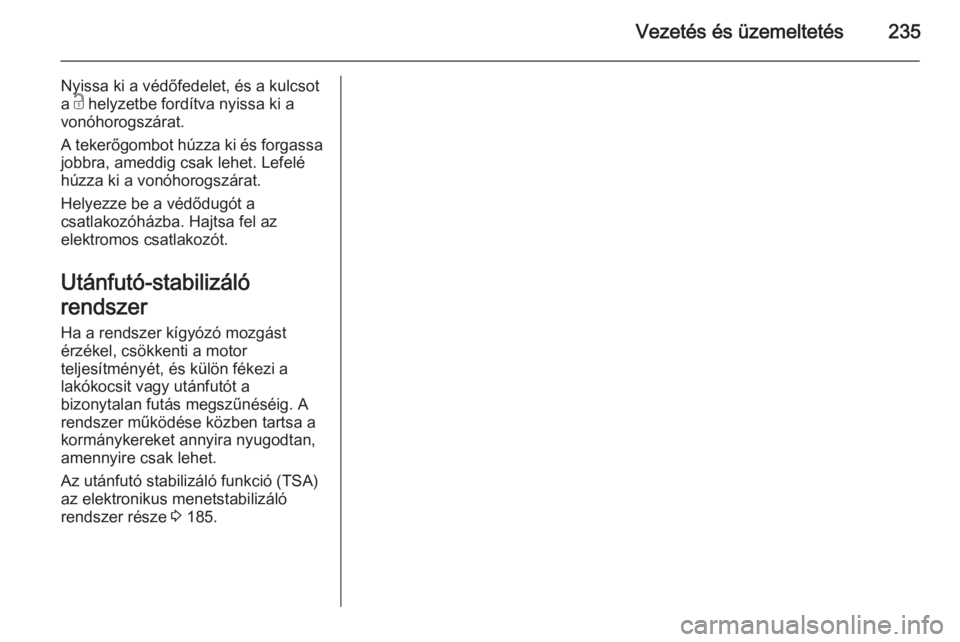

Vezetés és üzemeltetés235
Nyissa ki a védőfedelet, és a kulcsot
a c helyzetbe fordítva nyissa ki a
vonóhorogszárat.
A tekerőgombot húzza ki és forgassa
jobbra, ameddig csak lehet. Lefelé húzza ki a vonóhorogszárat.
Helyezze be a védődugót a
csatlakozóházba. Hajtsa fel az
elektromos csatlakozót.
Utánfutó-stabilizáló
rendszer
Ha a rendszer kígyózó mozgást
érzékel, csökkenti a motor
teljesítményét, és külön fékezi a
lakókocsit vagy utánfutót a
bizonytalan futás megszűnéséig. A
rendszer működése közben tartsa a
kormánykereket annyira nyugodtan,
amennyire csak lehet.
Az utánfutó stabilizáló funkció (TSA)
az elektronikus menetstabilizáló
rendszer része 3 185.

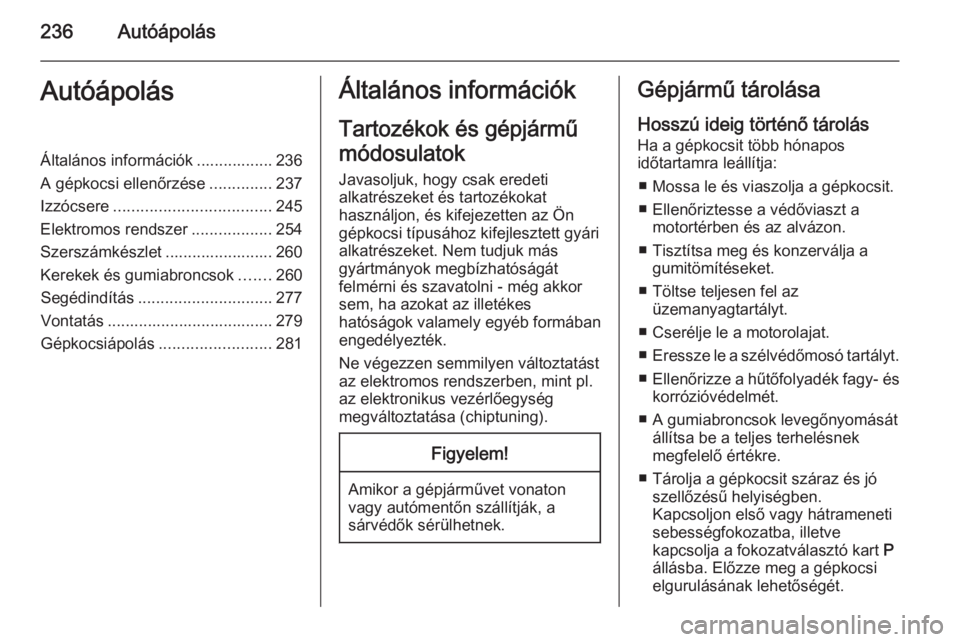

236AutóápolásAutóápolásÁltalános információk ................. 236
A gépkocsi ellenőrzése ..............237
Izzócsere ................................... 245
Elektromos rendszer ..................254
Szerszámkészlet ........................ 260
Kerekek és gumiabroncsok .......260
Segédindítás .............................. 277
Vontatás ..................................... 279
Gépkocsiápolás .........................281Általános információk
Tartozékok és gépjármű
módosulatok
Javasoljuk, hogy csak eredeti alkatrészeket és tartozékokat
használjon, és kifejezetten az Ön
gépkocsi típusához kifejlesztett gyári alkatrészeket. Nem tudjuk más
gyártmányok megbízhatóságát
felmérni és szavatolni - még akkor
sem, ha azokat az illetékes
hatóságok valamely egyéb formában
engedélyezték.
Ne végezzen semmilyen változtatást
az elektromos rendszerben, mint pl.
az elektronikus vezérlőegység
megváltoztatása (chiptuning).Figyelem!
Amikor a gépjárművet vonaton vagy autómentőn szállítják, a
sárvédők sérülhetnek.
Gépjármű tárolása
Hosszú ideig történő tárolás
Ha a gépkocsit több hónapos
időtartamra leállítja:
■ Mossa le és viaszolja a gépkocsit.
■ Ellenőriztesse a védőviaszt a motortérben és az alvázon.
■ Tisztítsa meg és konzerválja a gumitömítéseket.
■ Töltse teljesen fel az üzemanyagtartályt.
■ Cserélje le a motorolajat.
■ Eressze le a szélvédőmosó tartályt.
■ Ellenőrizze a hűtőfolyadék fagy- és
korrózióvédelmét.
■ A gumiabroncsok levegőnyomását állítsa be a teljes terhelésnek
megfelelő értékre.
■ Tárolja a gépkocsit száraz és jó szellőzésű helyiségben.
Kapcsoljon első vagy hátrameneti
sebességfokozatba, illetve
kapcsolja a fokozatválasztó kart P
állásba. Előzze meg a gépkocsi
elgurulásának lehetőségét.

Autóápolás237
■ Ne húzza be a kéziféket.
■ Nyissa ki a motorháztetőt, csukjon be minden ajtót, és zárja be a
gépkocsit.
■ Csatlakoztassa le a sarut az akkumulátor negatív pólusáról.
Győződjön meg róla, hogy egyik
rendszer sem működik, pl.
riasztóberendezés.
A gépkocsi ismételt üzembe
helyezése Amikor a gépkocsit újra üzembe
helyezi:
■ Csatlakoztassa a negatív pólus saruját a gépkocsi akkumulátorára.Aktivizálja az elektromos
ablakemelő elektronikáját.
■ Ellenőrizze a gumiabroncsok levegőnyomását.
■ Töltse fel a szélvédőmosó-folyadék
tartályt.
■ Ellenőrizze a motorolajszintet.
■ Ellenőrizze a hűtőfolyadék-szintet. ■ Szerelje fel a rendszámtáblát.Az életciklusuk végéhez
ért gépkocsik
újrahasznosítása
A gépkocsi újrahasznosító
központokról és az életciklusuk
végéhez ért gépkocsik
újrahasznosításáról internetes
honlapunkon tájékozódhat, ahol erre
jogilag szükség van. Csak
jóváhagyással rendelkező
újrahasznosító központra bízza ezt a
munkát.
A gázüzemű gépkocsikat csak erre felhatalmazott szervizközpontban
lehet újrahasznosítani.A gépkocsi ellenőrzése
Munka elvégzése9 Figyelmeztetés
Csak kikapcsolt gyújtásnál
végezzen ellenőrzéseket a
motortérben.
A hűtőventilátor még kikapcsolt
gyújtásnál is elindulhat.

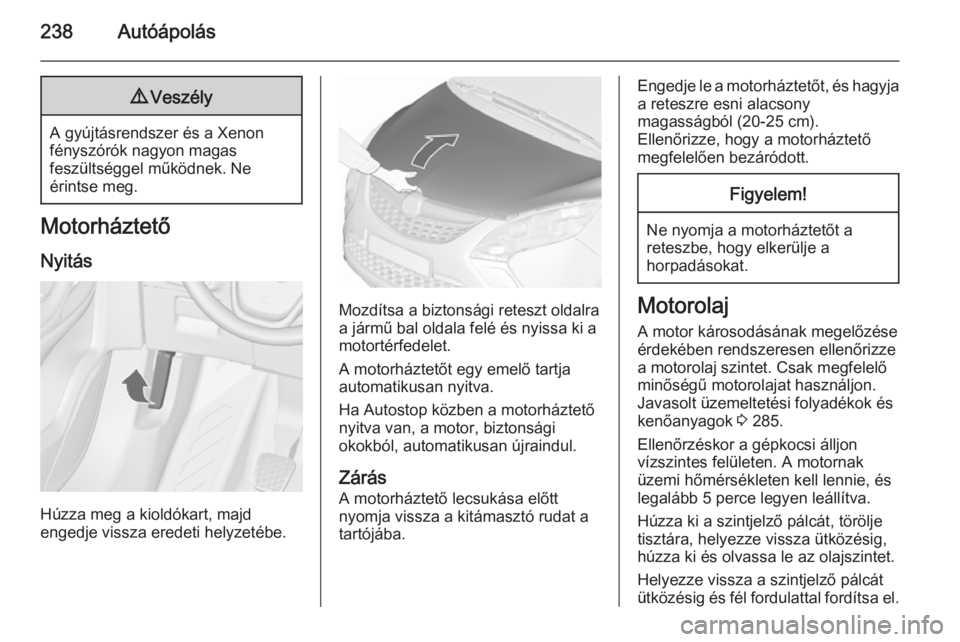

238Autóápolás9Veszély
A gyújtásrendszer és a Xenon
fényszórók nagyon magas
feszültséggel működnek. Ne
érintse meg.
Motorháztető
Nyitás
Húzza meg a kioldókart, majd
engedje vissza eredeti helyzetébe.
Mozdítsa a biztonsági reteszt oldalra
a jármű bal oldala felé és nyissa ki a
motortérfedelet.
A motorháztetőt egy emelő tartja
automatikusan nyitva.
Ha Autostop közben a motorháztető
nyitva van, a motor, biztonsági
okokból, automatikusan újraindul.
Zárás
A motorháztető lecsukása előtt
nyomja vissza a kitámasztó rudat a
tartójába.
Engedje le a motorháztetőt, és hagyja a reteszre esni alacsony
magasságból (20-25 cm).
Ellenőrizze, hogy a motorháztető
megfelelően bezáródott.Figyelem!
Ne nyomja a motorháztetőt a reteszbe, hogy elkerülje a
horpadásokat.
Motorolaj
A motor károsodásának megelőzése
érdekében rendszeresen ellenőrizze
a motorolaj szintet. Csak megfelelő
minőségű motorolajat használjon.
Javasolt üzemeltetési folyadékok és kenőanyagok 3 285.
Ellenőrzéskor a gépkocsi álljon
vízszintes felületen. A motornak
üzemi hőmérsékleten kell lennie, és
legalább 5 perce legyen leállítva.
Húzza ki a szintjelző pálcát, törölje
tisztára, helyezze vissza ütközésig,
húzza ki és olvassa le az olajszintet.
Helyezze vissza a szintjelző pálcát
ütközésig és fél fordulattal fordítsa el.
