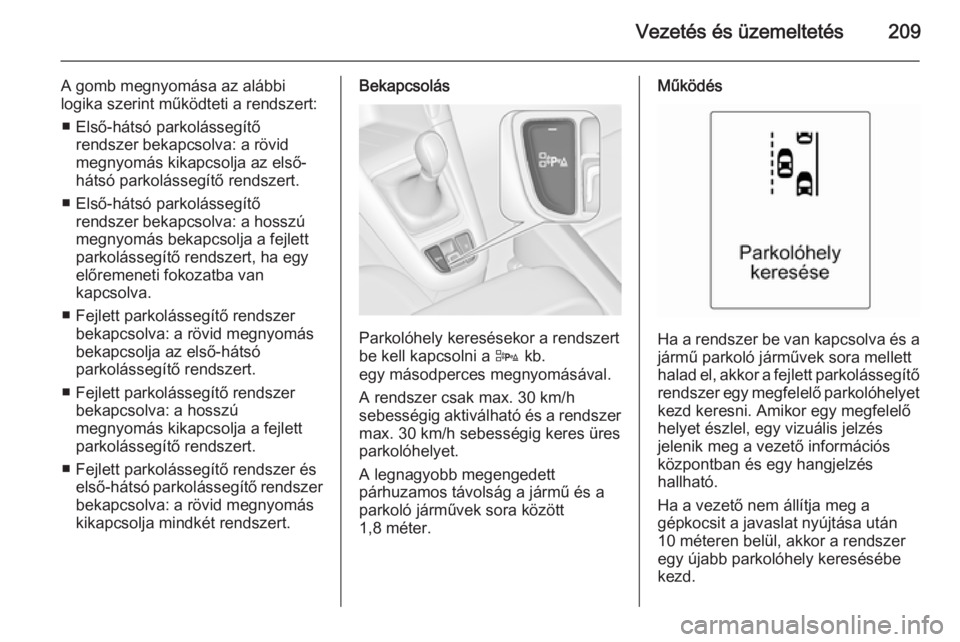

Vezetés és üzemeltetés209
A gomb megnyomása az alábbi
logika szerint működteti a rendszert:
■ Első-hátsó parkolássegítő rendszer bekapcsolva: a rövid
megnyomás kikapcsolja az első-
hátsó parkolássegítő rendszert.
■ Első-hátsó parkolássegítő rendszer bekapcsolva: a hosszú
megnyomás bekapcsolja a fejlett
parkolássegítő rendszert, ha egy
előremeneti fokozatba van
kapcsolva.
■ Fejlett parkolássegítő rendszer bekapcsolva: a rövid megnyomás
bekapcsolja az első-hátsó
parkolássegítő rendszert.
■ Fejlett parkolássegítő rendszer bekapcsolva: a hosszú
megnyomás kikapcsolja a fejlett
parkolássegítő rendszert.
■ Fejlett parkolássegítő rendszer és első-hátsó parkolássegítő rendszerbekapcsolva: a rövid megnyomás
kikapcsolja mindkét rendszert.Bekapcsolás
Parkolóhely keresésekor a rendszert
be kell kapcsolni a D kb.
egy másodperces megnyomásával.
A rendszer csak max. 30 km/h
sebességig aktiválható és a rendszer
max. 30 km/h sebességig keres üres
parkolóhelyet.
A legnagyobb megengedett
párhuzamos távolság a jármű és a
parkoló járművek sora között
1,8 méter.
Működés
Ha a rendszer be van kapcsolva és a jármű parkoló járművek sora mellett
halad el, akkor a fejlett parkolássegítő
rendszer egy megfelelő parkolóhelyet kezd keresni. Amikor egy megfelelő
helyet észlel, egy vizuális jelzés
jelenik meg a vezető információs
központban és egy hangjelzés
hallható.
Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után
10 méteren belül, akkor a rendszer
egy újabb parkolóhely keresésébe
kezd.

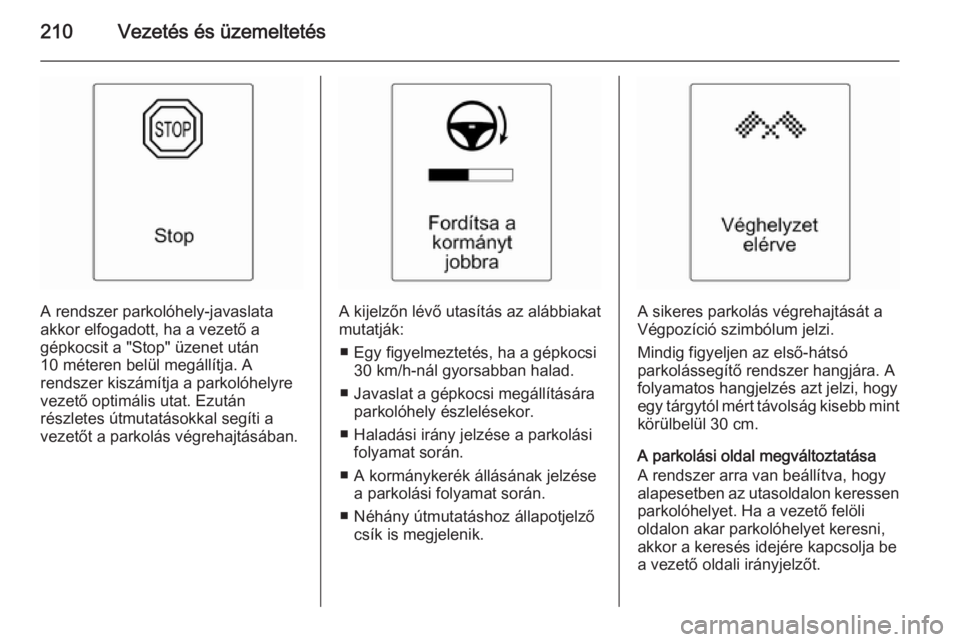

210Vezetés és üzemeltetés
A rendszer parkolóhely-javaslata
akkor elfogadott, ha a vezető a
gépkocsit a "Stop" üzenet után
10 méteren belül megállítja. A
rendszer kiszámítja a parkolóhelyre
vezető optimális utat. Ezután
részletes útmutatásokkal segíti a
vezetőt a parkolás végrehajtásában.A kijelzőn lévő utasítás az alábbiakat
mutatják:
■ Egy figyelmeztetés, ha a gépkocsi 30 km/h-nál gyorsabban halad.
■ Javaslat a gépkocsi megállítására parkolóhely észlelésekor.
■ Haladási irány jelzése a parkolási folyamat során.
■ A kormánykerék állásának jelzése a parkolási folyamat során.
■ Néhány útmutatáshoz állapotjelző csík is megjelenik.A sikeres parkolás végrehajtását a
Végpozíció szimbólum jelzi.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára. A
folyamatos hangjelzés azt jelzi, hogy
egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.
A parkolási oldal megváltoztatása
A rendszer arra van beállítva, hogy
alapesetben az utasoldalon keressen parkolóhelyet. Ha a vezető felöli
oldalon akar parkolóhelyet keresni,
akkor a keresés idejére kapcsolja be a vezető oldali irányjelzőt.

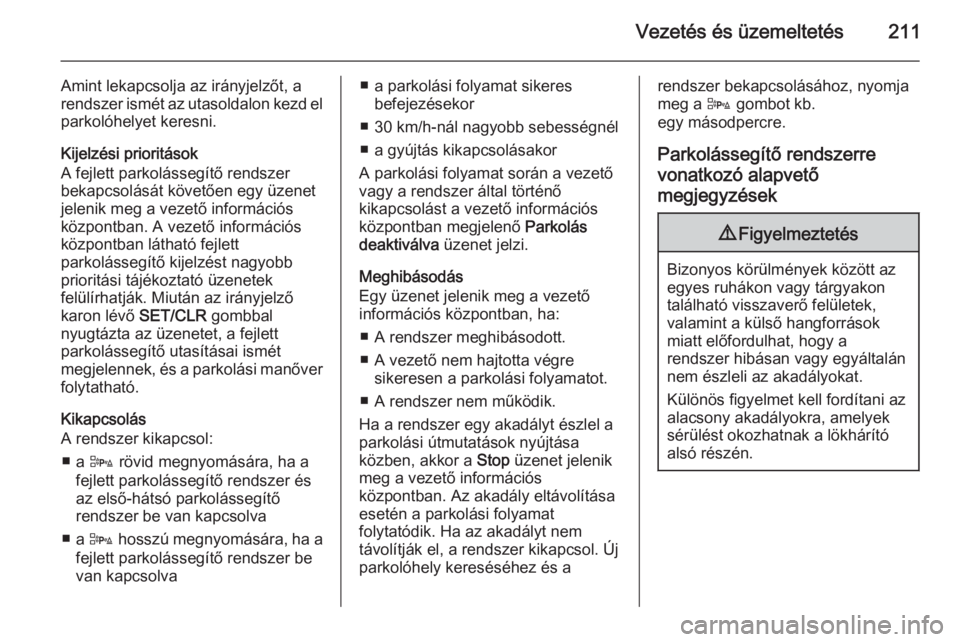

Vezetés és üzemeltetés211
Amint lekapcsolja az irányjelzőt, a
rendszer ismét az utasoldalon kezd el
parkolóhelyet keresni.
Kijelzési prioritások
A fejlett parkolássegítő rendszer
bekapcsolását követően egy üzenet
jelenik meg a vezető információs
központban. A vezető információs
központban látható fejlett
parkolássegítő kijelzést nagyobb prioritási tájékoztató üzenetek
felülírhatják. Miután az irányjelző
karon lévő SET/CLR gombbal
nyugtázta az üzenetet, a fejlett
parkolássegítő utasításai ismét
megjelennek, és a parkolási manőver folytatható.
Kikapcsolás
A rendszer kikapcsol:
■ a D rövid megnyomására, ha a
fejlett parkolássegítő rendszer és az első-hátsó parkolássegítő
rendszer be van kapcsolva
■ a D hosszú megnyomására, ha a
fejlett parkolássegítő rendszer be van kapcsolva■ a parkolási folyamat sikeres befejezésekor
■ 30 km/h-nál nagyobb sebességnél
■ a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a vezető információs
központban megjelenő Parkolás
deaktiválva üzenet jelzi.
Meghibásodás
Egy üzenet jelenik meg a vezető
információs központban, ha:
■ A rendszer meghibásodott.
■ A vezető nem hajtotta végre sikeresen a parkolási folyamatot.
■ A rendszer nem működik.
Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a vezető információs
központban. Az akadály eltávolítása
esetén a parkolási folyamat
folytatódik. Ha az akadályt nem
távolítják el, a rendszer kikapcsol. Új
parkolóhely kereséséhez és arendszer bekapcsolásához, nyomja
meg a D gombot kb.
egy másodpercre.
Parkolássegítő rendszerre
vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.

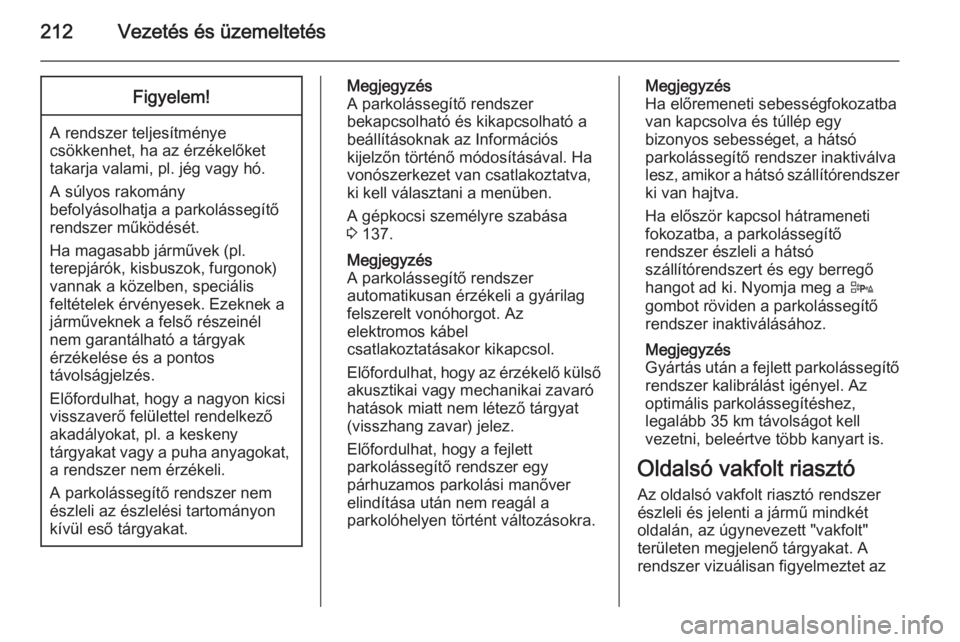

212Vezetés és üzemeltetésFigyelem!
A rendszer teljesítményecsökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Megjegyzés
A parkolássegítő rendszer
bekapcsolható és kikapcsolható a
beállításoknak az Információs
kijelzőn történő módosításával. Ha
vonószerkezet van csatlakoztatva,
ki kell választani a menüben.
A gépkocsi személyre szabása
3 137.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Előfordulhat, hogy az érzékelő külső
akusztikai vagy mechanikai zavaró
hatások miatt nem létező tárgyat (visszhang zavar) jelez.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
párhuzamos parkolási manőver
elindítása után nem reagál a
parkolóhelyen történt változásokra.Megjegyzés
Ha előremeneti sebességfokozatba
van kapcsolva és túllép egy
bizonyos sebességet, a hátsó
parkolássegítő rendszer inaktiválva
lesz, amikor a hátsó szállítórendszer ki van hajtva.
Ha először kapcsol hátrameneti
fokozatba, a parkolássegítő
rendszer észleli a hátsó
szállítórendszert és egy berregő
hangot ad ki. Nyomja meg a D
gombot röviden a parkolássegítő
rendszer inaktiválásához.
Megjegyzés
Gyártás után a fejlett parkolássegítő rendszer kalibrálást igényel. Az
optimális parkolássegítéshez,
legalább 35 km távolságot kell
vezetni, beleértve több kanyart is.
Oldalsó vakfolt riasztó
Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuálisan figyelmeztet az

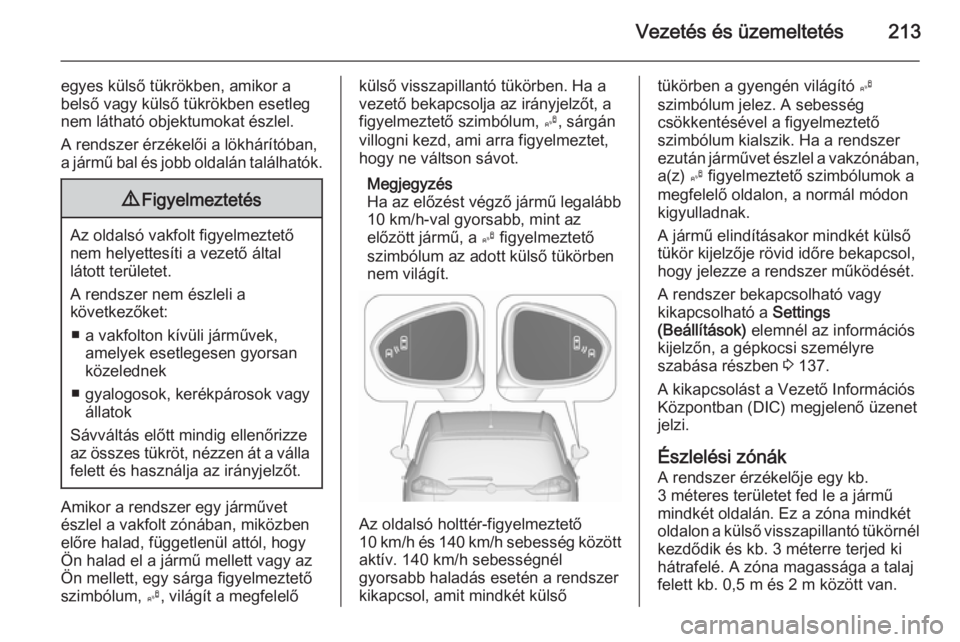

Vezetés és üzemeltetés213
egyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
■ a vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek
■ gyalogosok, kerékpárosok vagy állatok
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel a vakfolt zónában, miközben
előre halad, függetlenül attól, hogy
Ön halad el a jármű mellett vagy az Ön mellett, egy sárga figyelmeztetőszimbólum, B, világít a megfelelő
külső visszapillantó tükörben. Ha a
vezető bekapcsolja az irányjelzőt, a figyelmeztető szimbólum, B, sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Megjegyzés
Ha az előzést végző jármű legalább
10 km/h-val gyorsabb, mint az
előzött jármű, a B figyelmeztető
szimbólum az adott külső tükörben
nem világít.
Az oldalsó holttér-figyelmeztető
10 km/h és 140 km/h sebesség között
aktív. 140 km/h sebességnél
gyorsabb haladás esetén a rendszer
kikapcsol, amit mindkét külső
tükörben a gyengén világító B
szimbólum jelez. A sebesség
csökkentésével a figyelmeztető
szimbólum kialszik. Ha a rendszer
ezután járművet észlel a vakzónában,
a(z) B figyelmeztető szimbólumok a
megfelelő oldalon, a normál módon
kigyulladnak.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
A rendszer bekapcsolható vagy
kikapcsolható a Settings
(Beállítások) elemnél az információs
kijelzőn, a gépkocsi személyre
szabása részben 3 137.
A kikapcsolást a Vezető Információs
Központban (DIC) megjelenő üzenet
jelzi.
Észlelési zónák A rendszer érzékelője egy kb.
3 méteres területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága a talaj
felett kb. 0,5 m és 2 m között van.

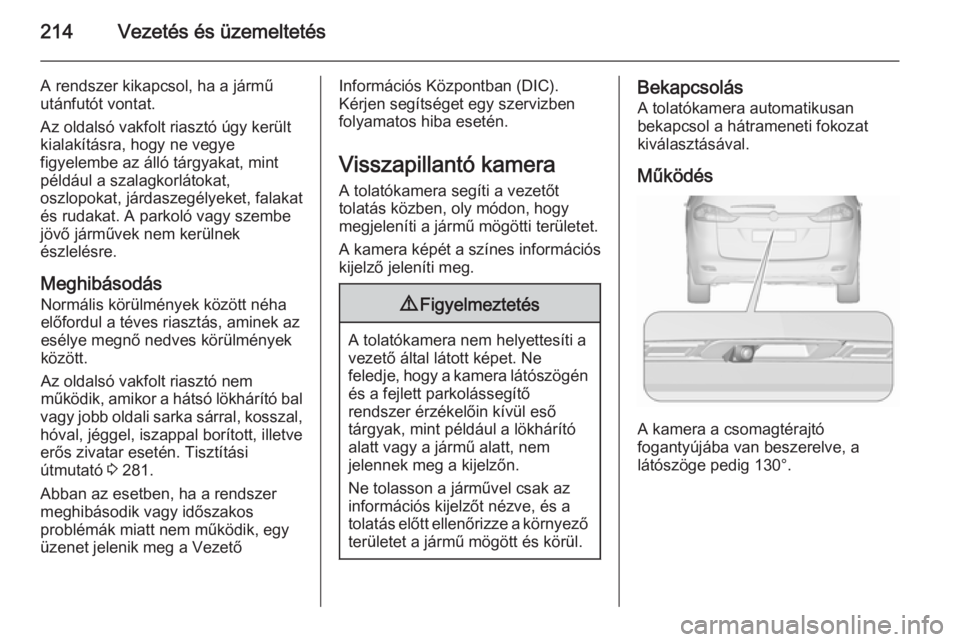

214Vezetés és üzemeltetés
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Normális körülmények között néha előfordul a téves riasztás, aminek az
esélye megnő nedves körülmények
között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal
vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 281.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a VezetőInformációs Központban (DIC).
Kérjen segítséget egy szervizben
folyamatos hiba esetén.
Visszapillantó kamera A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező
területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
A kamera a csomagtérajtó
fogantyújába van beszerelve, a
látószöge pedig 130°.

Vezetés és üzemeltetés215
A kamera magas elhelyezkedése
miatt, a kijelzőn látható a hátsó
lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép
távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
1 méteres intervallumokban a képre vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
A funkció kikapcsolható a Beállítások menüben az Információs kijelzőn. A
gépkocsi személyre szabása 3 137.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amelyek a fejlett
parkolósegéd hátsó érzékelői által
észlelt tárgyakat jelölik.
Kijelző beállításai
Navi 650/Navi 950 : A fényerőt a
többfunkciós gomb fel/le gombjaival
lehet beállítani.
CD 600 : A fényerő a többfunkciós
gombot először megnyomva, majd
elforgatva állítható be.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.

216Vezetés és üzemeltetés

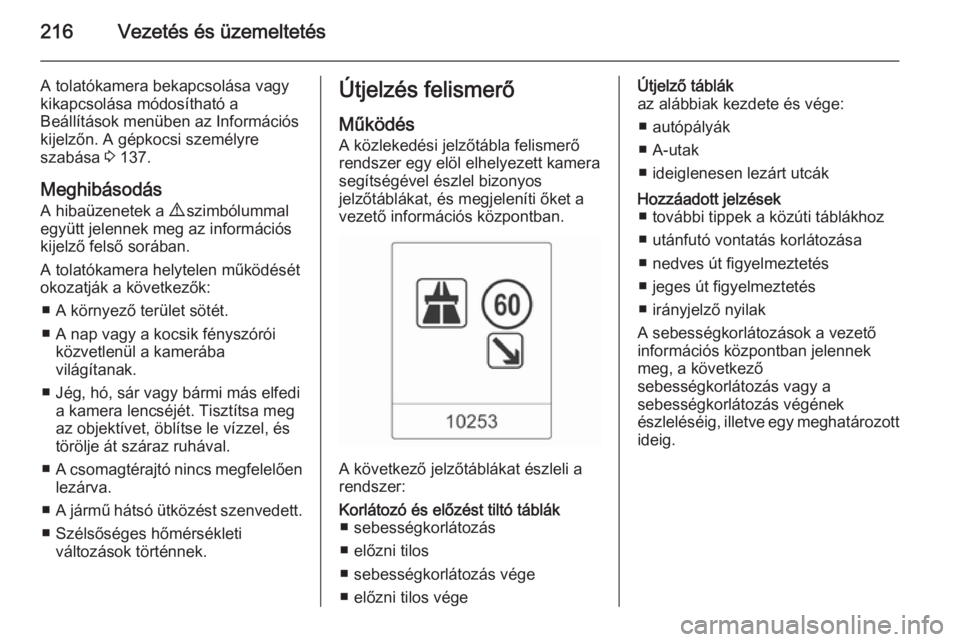

A tolatókamera bekapcsolása vagy
kikapcsolása módosítható a
Beállítások menüben az Információs
kijelzőn. A gépkocsi személyre
szabása 3 137.
Meghibásodás
A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs
kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
■ A környező terület sötét.
■ A nap vagy a kocsik fényszórói közvetlenül a kamerába
világítanak.
■ Jég, hó, sár vagy bármi más elfedi a kamera lencséjét. Tisztítsa meg
az objektívet, öblítse le vízzel, és
törölje át száraz ruhával.
■ A csomagtérajtó nincs megfelelően
lezárva.
■ A jármű hátsó ütközést szenvedett.
■ Szélsőséges hőmérsékleti változások történnek.Útjelzés felismerő
Működés A közlekedési jelzőtábla felismerő
rendszer egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a vezető információs központban.
A következő jelzőtáblákat észleli a
rendszer:
Korlátozó és előzést tiltó táblák ■ sebességkorlátozás
■ előzni tilos
■ sebességkorlátozás vége
■ előzni tilos végeÚtjelző táblák
az alábbiak kezdete és vége:
■ autópályák
■ A-utak
■ ideiglenesen lezárt utcákHozzáadott jelzések ■ további tippek a közúti táblákhoz
■ utánfutó vontatás korlátozása
■ nedves út figyelmeztetés
■ jeges út figyelmeztetés
■ irányjelző nyilak
A sebességkorlátozások a vezető
információs központban jelennek
meg, a következő
sebességkorlátozás vagy a
sebességkorlátozás végének
észleléséig, illetve egy meghatározott
ideig.

Vezetés és üzemeltetés217

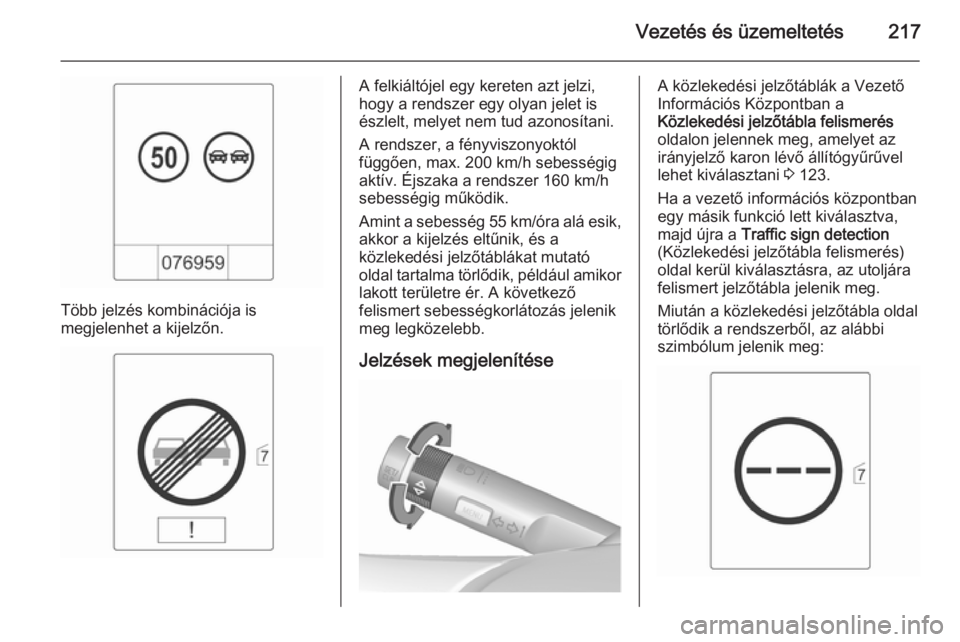

Több jelzés kombinációja is
megjelenhet a kijelzőn.
A felkiáltójel egy kereten azt jelzi,
hogy a rendszer egy olyan jelet is
észlelt, melyet nem tud azonosítani.
A rendszer, a fényviszonyoktól
függően, max. 200 km/h sebességig
aktív. Éjszaka a rendszer 160 km/h
sebességig működik.
Amint a sebesség 55 km/óra alá esik,
akkor a kijelzés eltűnik, és a
közlekedési jelzőtáblákat mutató
oldal tartalma törlődik, például amikor
lakott területre ér. A következő
felismert sebességkorlátozás jelenik
meg legközelebb.
Jelzések megjelenítéseA közlekedési jelzőtáblák a Vezető
Információs Központban a
Közlekedési jelzőtábla felismerés
oldalon jelennek meg, amelyet az
irányjelző karon lévő állítógyűrűvel
lehet kiválasztani 3 123.
Ha a vezető információs központban
egy másik funkció lett kiválasztva,
majd újra a Traffic sign detection
(Közlekedési jelzőtábla felismerés)
oldal kerül kiválasztásra, az utoljára
felismert jelzőtábla jelenik meg.
Miután a közlekedési jelzőtábla oldal
törlődik a rendszerből, az alábbi
szimbólum jelenik meg:

218Vezetés és üzemeltetés

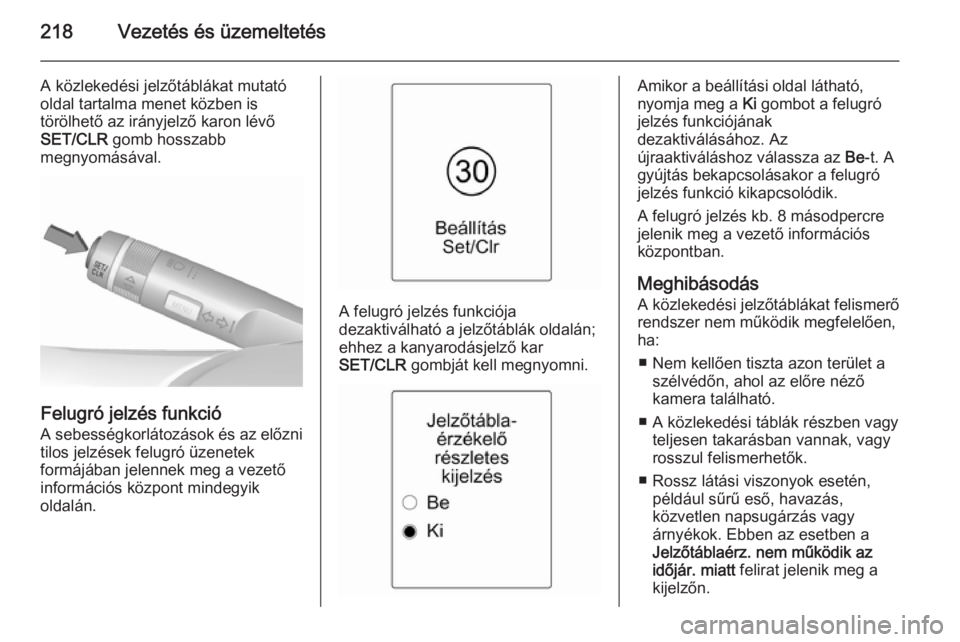

A közlekedési jelzőtáblákat mutató
oldal tartalma menet közben is
törölhető az irányjelző karon lévő
SET/CLR gomb hosszabb
megnyomásával.
Felugró jelzés funkció
A sebességkorlátozások és az előzni
tilos jelzések felugró üzenetek
formájában jelennek meg a vezető
információs központ mindegyik
oldalán.
A felugró jelzés funkciója
dezaktiválható a jelzőtáblák oldalán;
ehhez a kanyarodásjelző kar
SET/CLR gombját kell megnyomni.
Amikor a beállítási oldal látható,
nyomja meg a Ki gombot a felugró
jelzés funkciójának
dezaktiválásához. Az
újraaktiváláshoz válassza az Be-t. A
gyújtás bekapcsolásakor a felugró
jelzés funkció kikapcsolódik.
A felugró jelzés kb. 8 másodpercre
jelenik meg a vezető információs
központban.
Meghibásodás
A közlekedési jelzőtáblákat felismerő
rendszer nem működik megfelelően,
ha:
■ Nem kellően tiszta azon terület a szélvédőn, ahol az előre néző
kamera található.
■ A közlekedési táblák részben vagy teljesen takarásban vannak, vagy
rosszul felismerhetők.
■ Rossz látási viszonyok esetén, például sűrű eső, havazás,
közvetlen napsugárzás vagy
árnyékok. Ebben az esetben a
Jelzőtáblaérz. nem működik az
időjár. miatt felirat jelenik meg a
kijelzőn.
