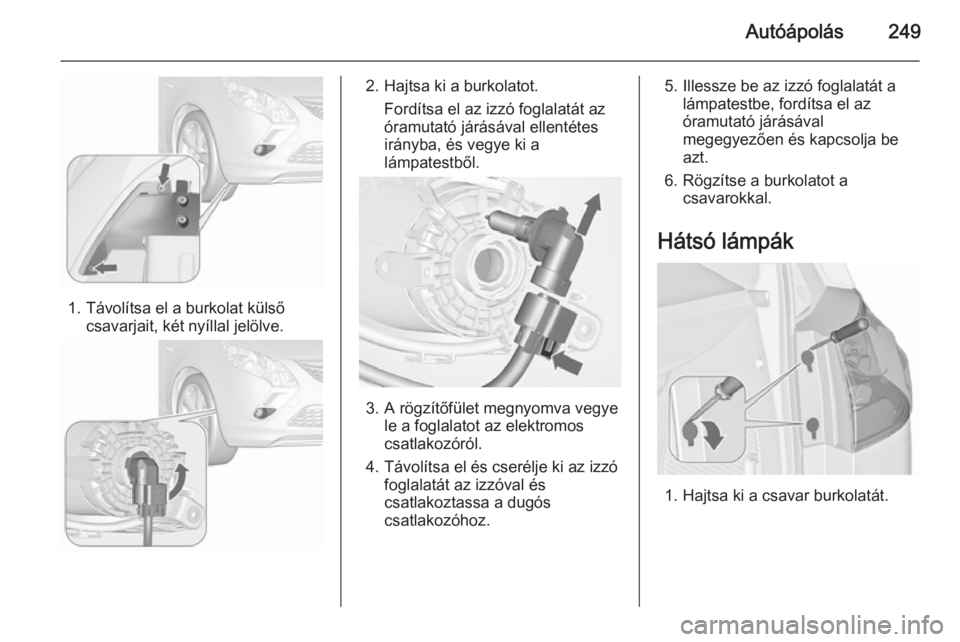

Autóápolás249
1. Távolítsa el a burkolat külsőcsavarjait, két nyíllal jelölve.
2. Hajtsa ki a burkolatot.
Fordítsa el az izzó foglalatát az
óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
3. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
4. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozóhoz.
5. Illessze be az izzó foglalatát a lámpatestbe, fordítsa el az
óramutató járásával
megegyezően és kapcsolja be
azt.
6. Rögzítse a burkolatot a csavarokkal.
Hátsó lámpák
1. Hajtsa ki a csavar burkolatát.

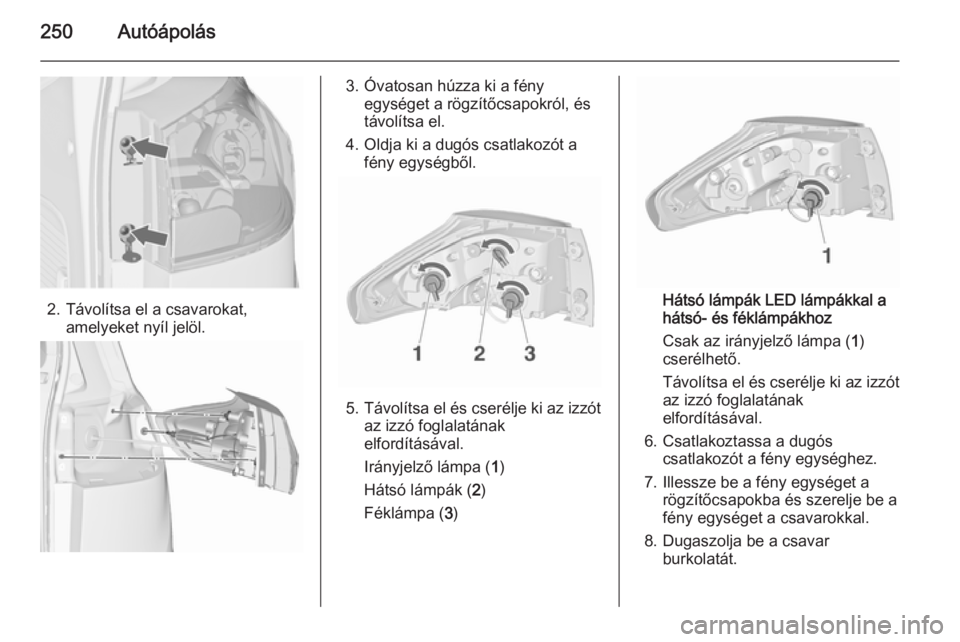

250Autóápolás
2. Távolítsa el a csavarokat,amelyeket nyíl jelöl.
3. Óvatosan húzza ki a fény egységet a rögzítőcsapokról, és
távolítsa el.
4. Oldja ki a dugós csatlakozót a fény egységből.
5.Távolítsa el és cserélje ki az izzót
az izzó foglalatának
elfordításával.
Irányjelző lámpa ( 1)
Hátsó lámpák ( 2)
Féklámpa ( 3)
Hátsó lámpák LED lámpákkal a
hátsó- és féklámpákhoz
Csak az irányjelző lámpa ( 1)
cserélhető.
Távolítsa el és cserélje ki az izzót
az izzó foglalatának
elfordításával.
6. Csatlakoztassa a dugós csatlakozót a fény egységhez.
7. Illessze be a fény egységet a rögzítőcsapokba és szerelje be a
fény egységet a csavarokkal.
8. Dugaszolja be a csavar burkolatát.

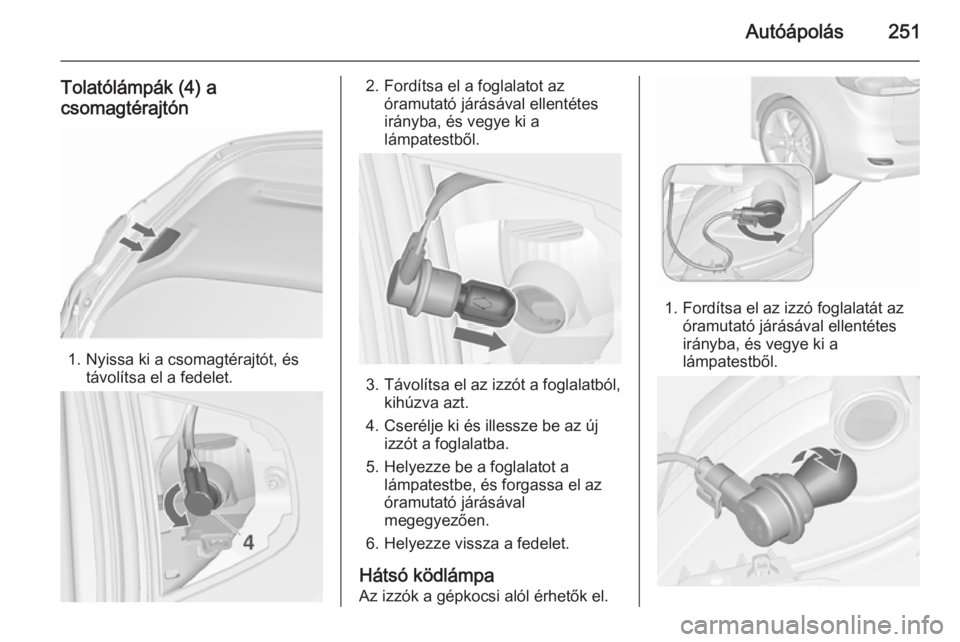

Autóápolás251
Tolatólámpák (4) a
csomagtérajtón
1. Nyissa ki a csomagtérajtót, és távolítsa el a fedelet.
2. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
3. Távolítsa el az izzót a foglalatból, kihúzva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze vissza a fedelet.
Hátsó ködlámpa Az izzók a gépkocsi alól érhetők el.
1. Fordítsa el az izzó foglalatát az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.

252Autóápolás
2. Távolítsa el az izzót a foglalatból,az óramutató járásával
ellenkezően elfordítva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
4. Illessze be az izzó foglalatát a lámpatestbe, fordítsa el azóramutató járásával
megegyezően és kapcsolja be
azt.
Izzók ellenőrzése Kapcsolja be a gyújtást, és
ellenőrizze az összes lámpa
működését.Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.

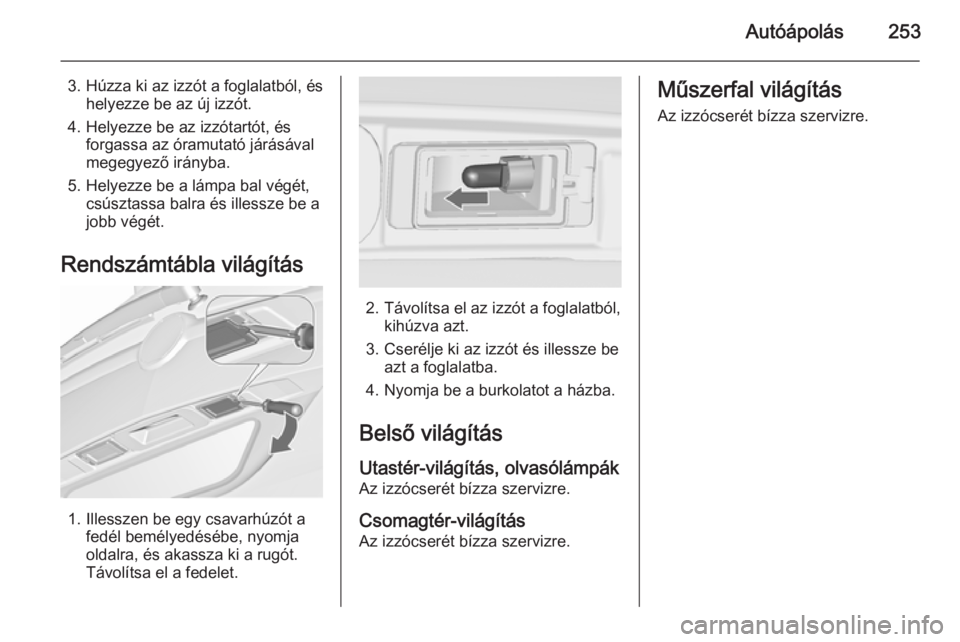

Autóápolás253
3. Húzza ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
Távolítsa el a fedelet.
2. Távolítsa el az izzót a foglalatból, kihúzva azt.
3. Cserélje ki az izzót és illessze be azt a foglalatba.
4. Nyomja be a burkolatot a házba.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.

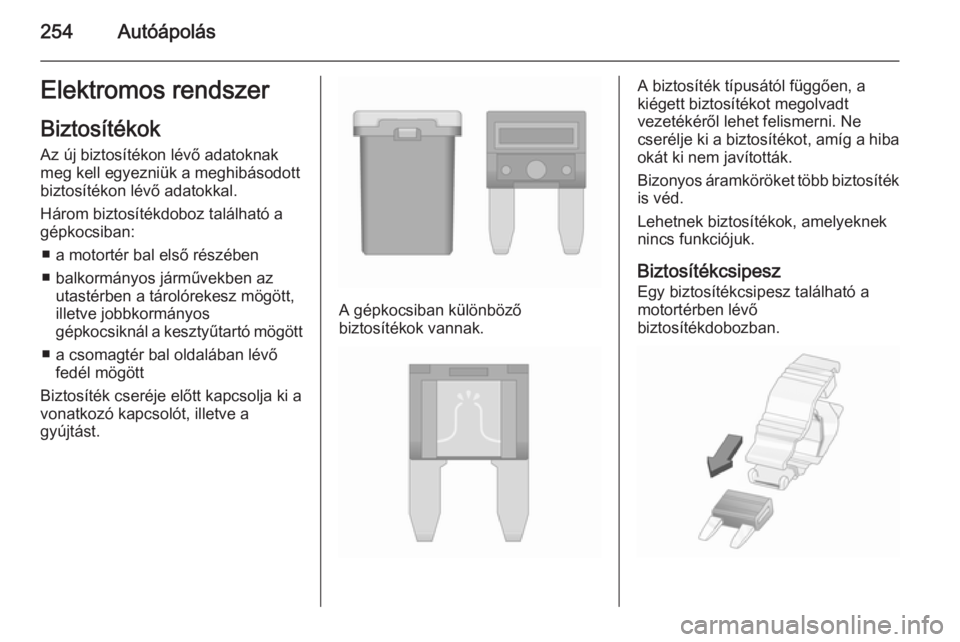

254AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
■ a motortér bal első részében
■ balkormányos járművekben az utastérben a tárolórekesz mögött,
illetve jobbkormányos
gépkocsiknál a kesztyűtartó mögött
■ a csomagtér bal oldalában lévő fedél mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz Egy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.

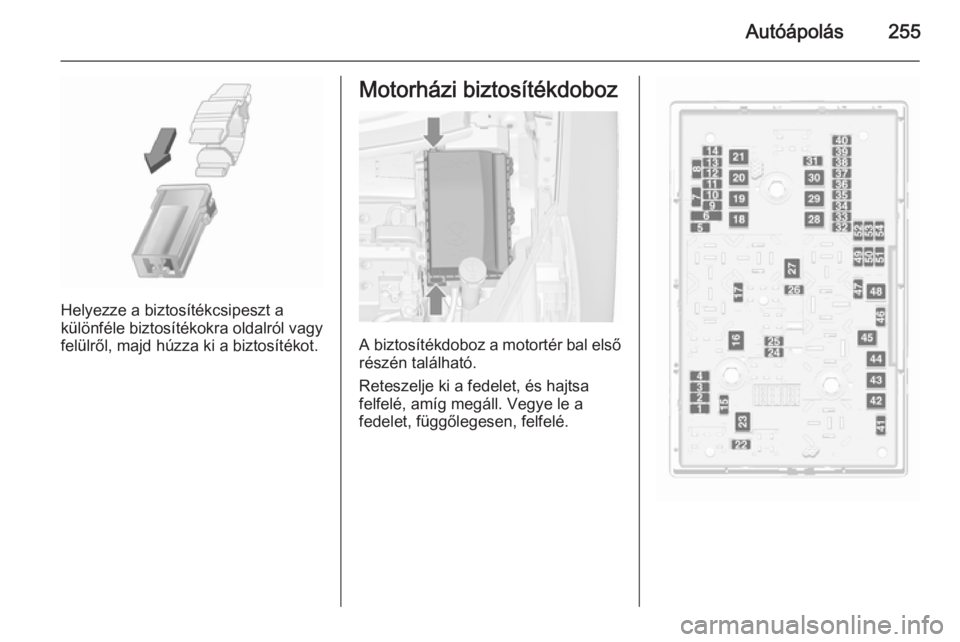

Autóápolás255
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.

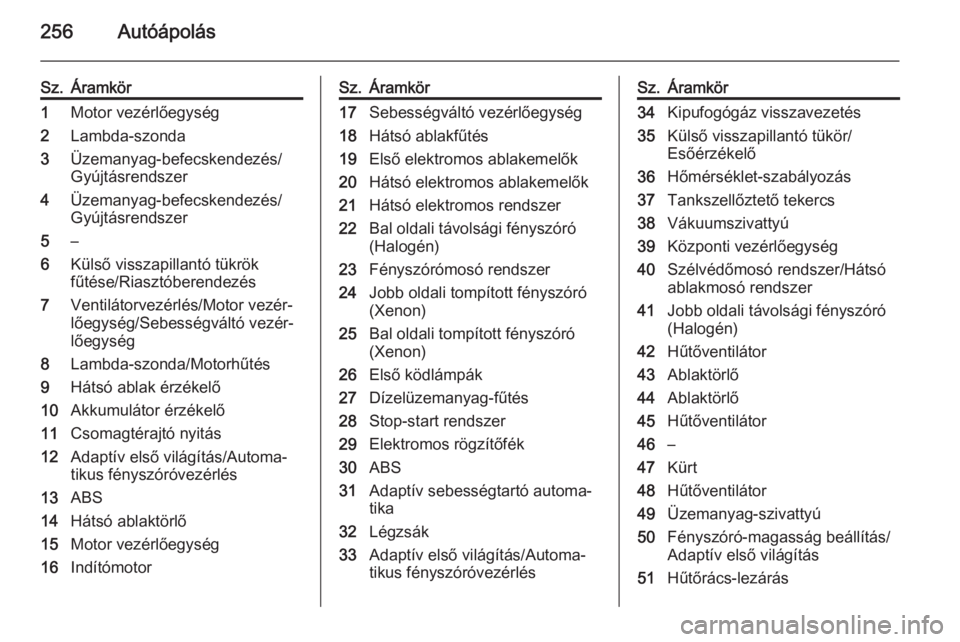

256Autóápolás
Sz.Áramkör1Motor vezérlőegység2Lambda-szonda3Üzemanyag-befecskendezés/
Gyújtásrendszer4Üzemanyag-befecskendezés/
Gyújtásrendszer5–6Külső visszapillantó tükrök
fűtése/Riasztóberendezés7Ventilátorvezérlés/Motor vezér‐
lőegység/Sebességváltó vezér‐
lőegység8Lambda-szonda/Motorhűtés9Hátsó ablak érzékelő10Akkumulátor érzékelő11Csomagtérajtó nyitás12Adaptív első világítás/Automa‐
tikus fényszóróvezérlés13ABS14Hátsó ablaktörlő15Motor vezérlőegység16IndítómotorSz.Áramkör17Sebességváltó vezérlőegység18Hátsó ablakfűtés19Első elektromos ablakemelők20Hátsó elektromos ablakemelők21Hátsó elektromos rendszer22Bal oldali távolsági fényszóró
(Halogén)23Fényszórómosó rendszer24Jobb oldali tompított fényszóró
(Xenon)25Bal oldali tompított fényszóró
(Xenon)26Első ködlámpák27Dízelüzemanyag-fűtés28Stop-start rendszer29Elektromos rögzítőfék30ABS31Adaptív sebességtartó automa‐
tika32Légzsák33Adaptív első világítás/Automa‐
tikus fényszóróvezérlésSz.Áramkör34Kipufogógáz visszavezetés35Külső visszapillantó tükör/
Esőérzékelő36Hőmérséklet-szabályozás37Tankszellőztető tekercs38Vákuumszivattyú39Központi vezérlőegység40Szélvédőmosó rendszer/Hátsó
ablakmosó rendszer41Jobb oldali távolsági fényszóró
(Halogén)42Hűtőventilátor43Ablaktörlő44Ablaktörlő45Hűtőventilátor46–47Kürt48Hűtőventilátor49Üzemanyag-szivattyú50Fényszóró-magasság beállítás/
Adaptív első világítás51Hűtőrács-lezárás

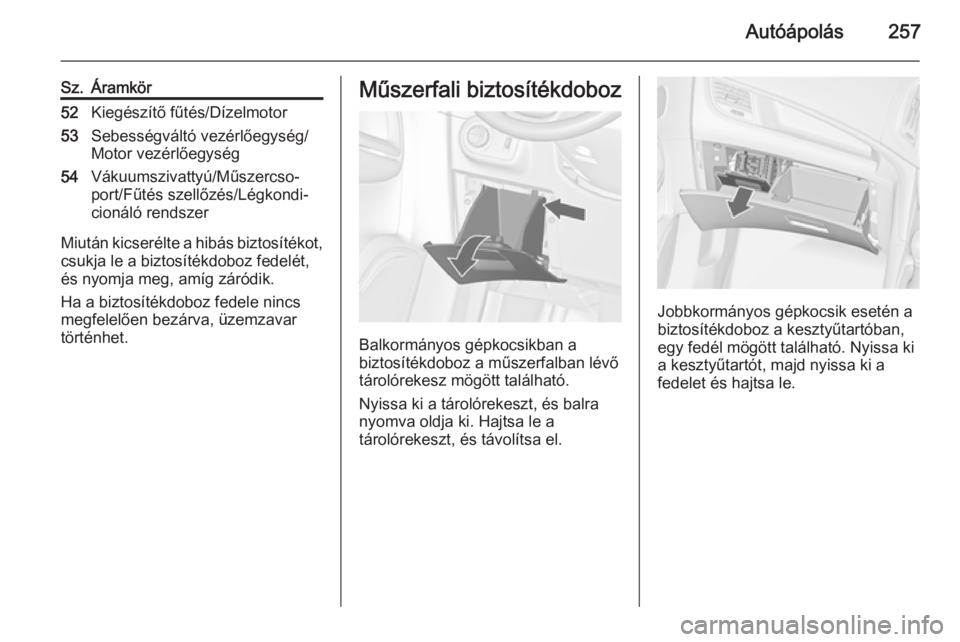

Autóápolás257
Sz.Áramkör52Kiegészítő fűtés/Dízelmotor53Sebességváltó vezérlőegység/
Motor vezérlőegység54Vákuumszivattyú/Műszercso‐
port/Fűtés szellőzés/Légkondi‐
cionáló rendszer
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, és balra
nyomva oldja ki. Hajtsa le a
tárolórekeszt, és távolítsa el.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.

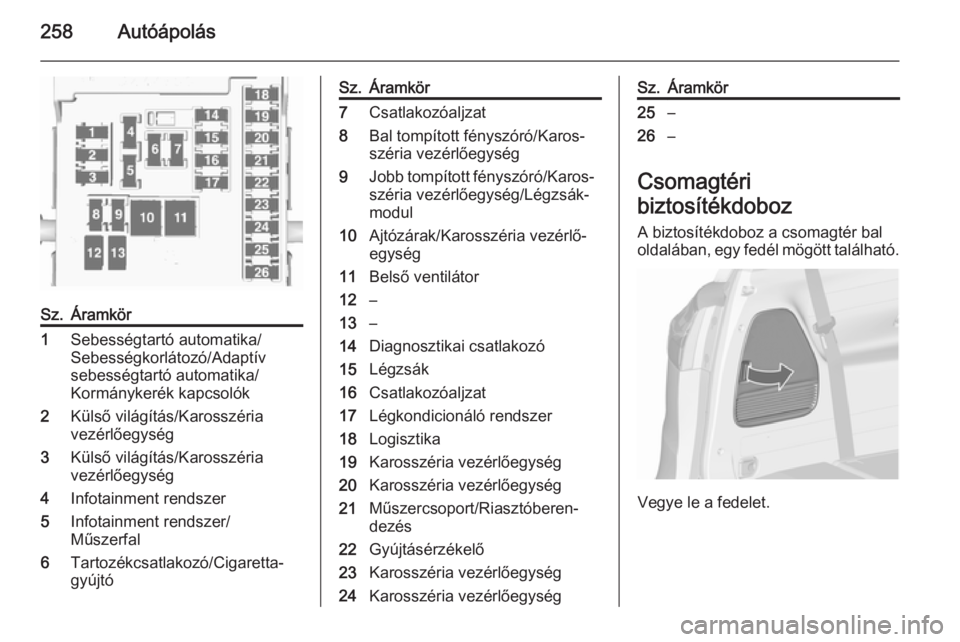

258Autóápolás
Sz.Áramkör1Sebességtartó automatika/
Sebességkorlátozó/Adaptív
sebességtartó automatika/
Kormánykerék kapcsolók2Külső világítás/Karosszéria
vezérlőegység3Külső világítás/Karosszéria
vezérlőegység4Infotainment rendszer5Infotainment rendszer/
Műszerfal6Tartozékcsatlakozó/Cigaretta‐
gyújtóSz.Áramkör7Csatlakozóaljzat8Bal tompított fényszóró/Karos‐
széria vezérlőegység9Jobb tompított fényszóró/Karos‐
széria vezérlőegység/Légzsák‐
modul10Ajtózárak/Karosszéria vezérlő‐
egység11Belső ventilátor12–13–14Diagnosztikai csatlakozó15Légzsák16Csatlakozóaljzat17Légkondicionáló rendszer18Logisztika19Karosszéria vezérlőegység20Karosszéria vezérlőegység21Műszercsoport/Riasztóberen‐
dezés22Gyújtásérzékelő23Karosszéria vezérlőegység24Karosszéria vezérlőegységSz.Áramkör25–26–
Csomagtéri
biztosítékdoboz
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.
