OPEL ZAFIRA C 2015.5 Manual de Instrucciones (in Spanish)

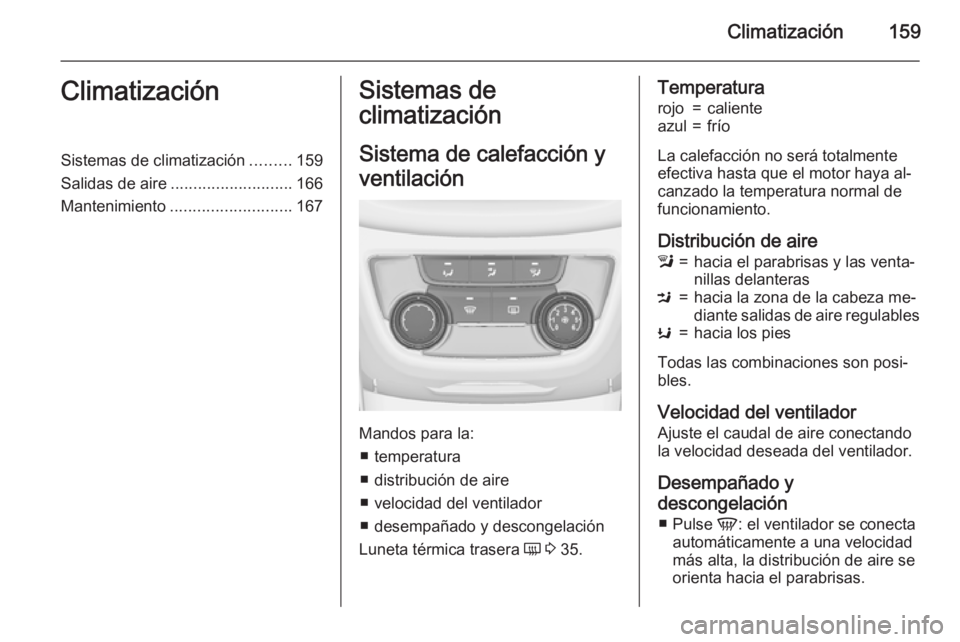

Climatización159ClimatizaciónSistemas de climatización.........159
Salidas de aire ........................... 166
Mantenimiento ........................... 167Sistemas de
climatización
Sistema de calefacción y
ventilación
Mandos para la: ■ temperatura
■ distribución de aire
■ velocidad del ventilador
■ desempañado y descongelación
Luneta térmica trasera Ü 3 35.
Temperaturarojo=calienteazul=frío
La calefacción no será totalmente
efectiva hasta que el motor haya al‐
canzado la temperatura normal de
funcionamiento.
Distribución de aire
l=hacia el parabrisas y las venta‐
nillas delanterasM=hacia la zona de la cabeza me‐
diante salidas de aire regulablesK=hacia los pies
Todas las combinaciones son posi‐
bles.
Velocidad del ventilador
Ajuste el caudal de aire conectando
la velocidad deseada del ventilador.
Desempañado y
descongelación ■ Pulse V: el ventilador se conecta
automáticamente a una velocidad
más alta, la distribución de aire se
orienta hacia el parabrisas.

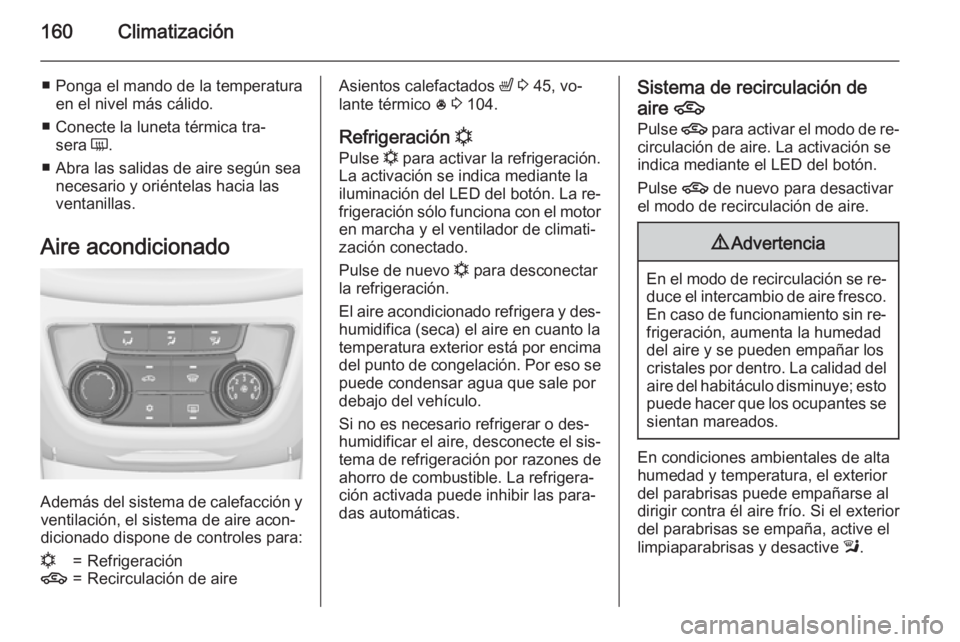

160Climatización
■ Ponga el mando de la temperaturaen el nivel más cálido.
■ Conecte la luneta térmica tra‐ sera Ü.
■ Abra las salidas de aire según sea necesario y oriéntelas hacia lasventanillas.
Aire acondicionado
Además del sistema de calefacción y ventilación, el sistema de aire acon‐
dicionado dispone de controles para:
n=Refrigeración4=Recirculación de aireAsientos calefactados ß 3 45, vo‐
lante térmico * 3 104.
Refrigeración n
Pulse n para activar la refrigeración.
La activación se indica mediante la
iluminación del LED del botón. La re‐ frigeración sólo funciona con el motor
en marcha y el ventilador de climati‐
zación conectado.
Pulse de nuevo n para desconectar
la refrigeración.
El aire acondicionado refrigera y des‐ humidifica (seca) el aire en cuanto la
temperatura exterior está por encima
del punto de congelación. Por eso se
puede condensar agua que sale por
debajo del vehículo.
Si no es necesario refrigerar o des‐
humidificar el aire, desconecte el sis‐
tema de refrigeración por razones de ahorro de combustible. La refrigera‐
ción activada puede inhibir las para‐
das automáticas.Sistema de recirculación de
aire 4
Pulse 4 para activar el modo de re‐
circulación de aire. La activación se
indica mediante el LED del botón.
Pulse 4 de nuevo para desactivar
el modo de recirculación de aire.9 Advertencia
En el modo de recirculación se re‐
duce el intercambio de aire fresco. En caso de funcionamiento sin re‐
frigeración, aumenta la humedad
del aire y se pueden empañar los
cristales por dentro. La calidad del aire del habitáculo disminuye; esto puede hacer que los ocupantes se
sientan mareados.
En condiciones ambientales de alta
humedad y temperatura, el exterior
del parabrisas puede empañarse al
dirigir contra él aire frío. Si el exterior
del parabrisas se empaña, active el
limpiaparabrisas y desactive l.

Climatización161

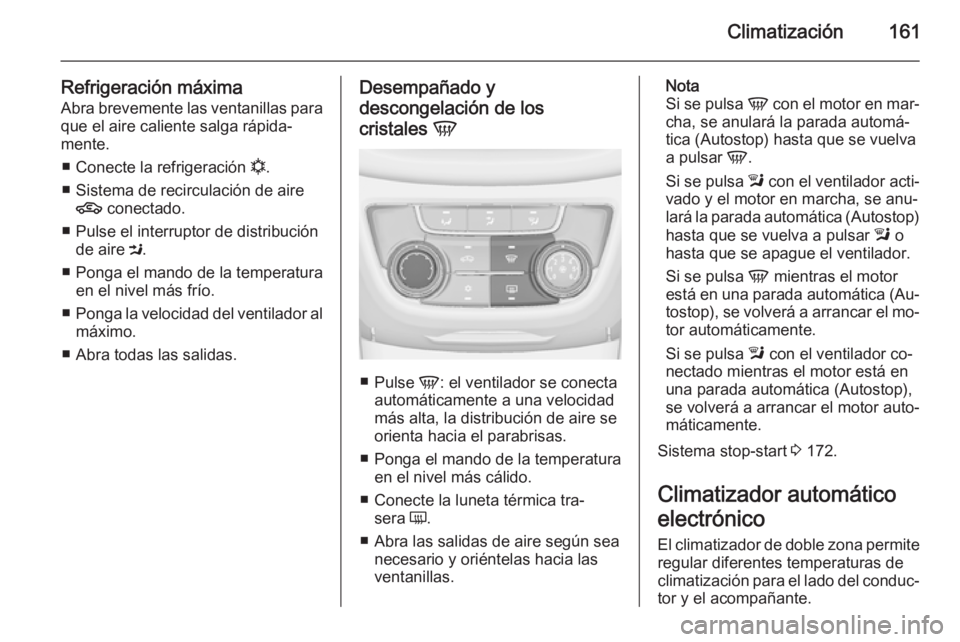

Refrigeración máximaAbra brevemente las ventanillas para
que el aire caliente salga rápida‐
mente.
■ Conecte la refrigeración n.
■ Sistema de recirculación de aire 4 conectado.
■ Pulse el interruptor de distribución de aire M.
■ Ponga el mando de la temperatura en el nivel más frío.
■ Ponga la velocidad del ventilador al
máximo.
■ Abra todas las salidas.Desempañado y
descongelación de los
cristales V
■
Pulse V: el ventilador se conecta
automáticamente a una velocidad
más alta, la distribución de aire se
orienta hacia el parabrisas.
■ Ponga el mando de la temperatura en el nivel más cálido.
■ Conecte la luneta térmica tra‐ sera Ü.
■ Abra las salidas de aire según sea necesario y oriéntelas hacia las
ventanillas.
Nota
Si se pulsa V con el motor en mar‐
cha, se anulará la parada automá‐ tica (Autostop) hasta que se vuelva
a pulsar V.
Si se pulsa l con el ventilador acti‐
vado y el motor en marcha, se anu‐
lará la parada automática (Autostop)
hasta que se vuelva a pulsar l o
hasta que se apague el ventilador.
Si se pulsa V mientras el motor
está en una parada automática (Au‐
tostop), se volverá a arrancar el mo‐
tor automáticamente.
Si se pulsa l con el ventilador co‐
nectado mientras el motor está en
una parada automática (Autostop),
se volverá a arrancar el motor auto‐
máticamente.
Sistema stop-start 3 172.
Climatizador automático
electrónico El climatizador de doble zona permite
regular diferentes temperaturas de
climatización para el lado del conduc‐ tor y el acompañante.

162Climatización

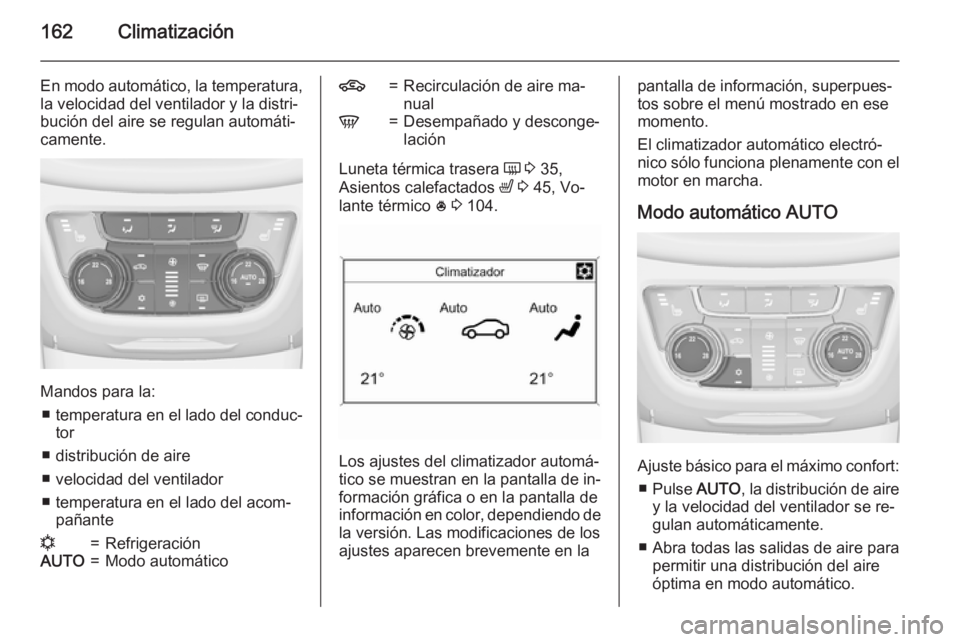

En modo automático, la temperatura,
la velocidad del ventilador y la distri‐
bución del aire se regulan automáti‐
camente.
Mandos para la:
■ temperatura en el lado del conduc‐
tor
■ distribución de aire
■ velocidad del ventilador
■ temperatura en el lado del acom‐ pañante
n=RefrigeraciónAUTO=Modo automático4=Recirculación de aire ma‐
nualV=Desempañado y desconge‐
lación
Luneta térmica trasera Ü 3 35,
Asientos calefactados ß 3 45, Vo‐
lante térmico * 3 104.
Los ajustes del climatizador automá‐
tico se muestran en la pantalla de in‐
formación gráfica o en la pantalla de
información en color, dependiendo de la versión. Las modificaciones de los
ajustes aparecen brevemente en la
pantalla de información, superpues‐
tos sobre el menú mostrado en ese
momento.
El climatizador automático electró‐
nico sólo funciona plenamente con el motor en marcha.
Modo automático AUTO
Ajuste básico para el máximo confort: ■ Pulse AUTO, la distribución de aire
y la velocidad del ventilador se re‐
gulan automáticamente.
■ Abra todas las salidas de aire para permitir una distribución del aire
óptima en modo automático.

Climatización163

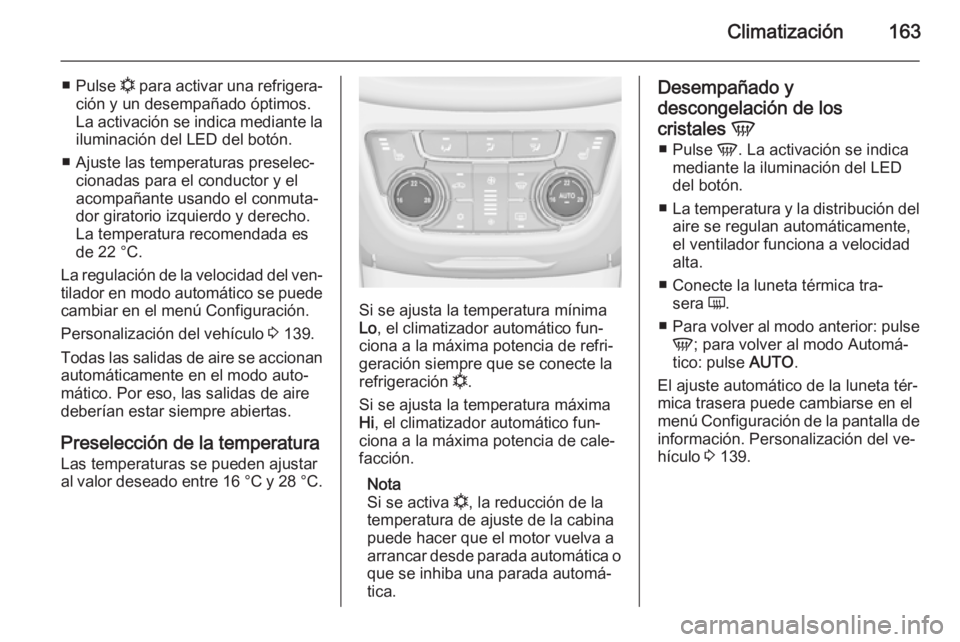

■Pulse n para activar una refrigera‐
ción y un desempañado óptimos.
La activación se indica mediante la iluminación del LED del botón.
■ Ajuste las temperaturas preselec‐ cionadas para el conductor y el
acompañante usando el conmuta‐
dor giratorio izquierdo y derecho.
La temperatura recomendada es
de 22 °C.
La regulación de la velocidad del ven‐
tilador en modo automático se puede
cambiar en el menú Configuración.
Personalización del vehículo 3 139.
Todas las salidas de aire se accionan
automáticamente en el modo auto‐
mático. Por eso, las salidas de aire
deberían estar siempre abiertas.
Preselección de la temperatura
Las temperaturas se pueden ajustar
al valor deseado entre 16 °C y 28 °C.
Si se ajusta la temperatura mínima
Lo , el climatizador automático fun‐
ciona a la máxima potencia de refri‐
geración siempre que se conecte la
refrigeración n.
Si se ajusta la temperatura máxima Hi , el climatizador automático fun‐
ciona a la máxima potencia de cale‐
facción.
Nota
Si se activa n, la reducción de la
temperatura de ajuste de la cabina
puede hacer que el motor vuelva a
arrancar desde parada automática o que se inhiba una parada automá‐
tica.
Desempañado y
descongelación de los
cristales V
■ Pulse V. La activación se indica
mediante la iluminación del LED
del botón.
■ La temperatura y la distribución del
aire se regulan automáticamente,
el ventilador funciona a velocidad
alta.
■ Conecte la luneta térmica tra‐ sera Ü.
■ Para volver al modo anterior: pulse
V ; para volver al modo Automá‐
tico: pulse AUTO.
El ajuste automático de la luneta tér‐ mica trasera puede cambiarse en el
menú Configuración de la pantalla de información. Personalización del ve‐
hículo 3 139.

164Climatización

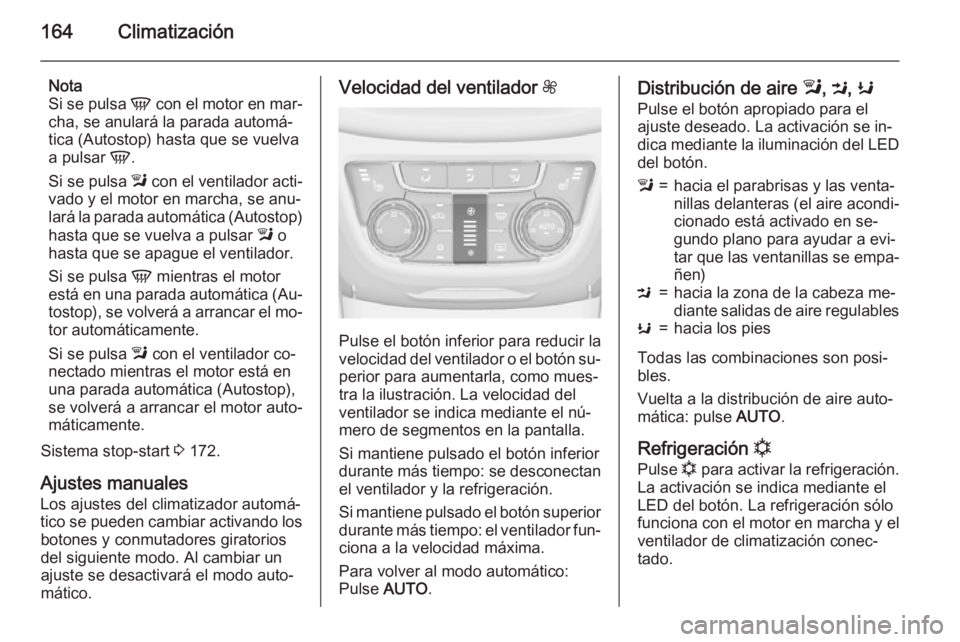

Nota
Si se pulsa V con el motor en mar‐
cha, se anulará la parada automá‐
tica (Autostop) hasta que se vuelva
a pulsar V.
Si se pulsa l con el ventilador acti‐
vado y el motor en marcha, se anu‐
lará la parada automática (Autostop)
hasta que se vuelva a pulsar l o
hasta que se apague el ventilador.
Si se pulsa V mientras el motor
está en una parada automática (Au‐
tostop), se volverá a arrancar el mo‐
tor automáticamente.
Si se pulsa l con el ventilador co‐
nectado mientras el motor está en
una parada automática (Autostop),
se volverá a arrancar el motor auto‐
máticamente.
Sistema stop-start 3 172.
Ajustes manuales
Los ajustes del climatizador automá‐
tico se pueden cambiar activando los botones y conmutadores giratorios
del siguiente modo. Al cambiar un
ajuste se desactivará el modo auto‐
mático.Velocidad del ventilador Z
Pulse el botón inferior para reducir la
velocidad del ventilador o el botón su‐ perior para aumentarla, como mues‐
tra la ilustración. La velocidad del
ventilador se indica mediante el nú‐
mero de segmentos en la pantalla.
Si mantiene pulsado el botón inferior
durante más tiempo: se desconectan
el ventilador y la refrigeración.
Si mantiene pulsado el botón superior durante más tiempo: el ventilador fun‐ciona a la velocidad máxima.
Para volver al modo automático:
Pulse AUTO.
Distribución de aire l, M , K
Pulse el botón apropiado para el
ajuste deseado. La activación se in‐
dica mediante la iluminación del LED
del botón.l=hacia el parabrisas y las venta‐
nillas delanteras (el aire acondi‐
cionado está activado en se‐
gundo plano para ayudar a evi‐
tar que las ventanillas se empa‐ ñen)M=hacia la zona de la cabeza me‐
diante salidas de aire regulablesK=hacia los pies
Todas las combinaciones son posi‐
bles.
Vuelta a la distribución de aire auto‐
mática: pulse AUTO.
Refrigeración n
Pulse n para activar la refrigeración.
La activación se indica mediante el
LED del botón. La refrigeración sólo
funciona con el motor en marcha y el ventilador de climatización conec‐
tado.

Climatización165

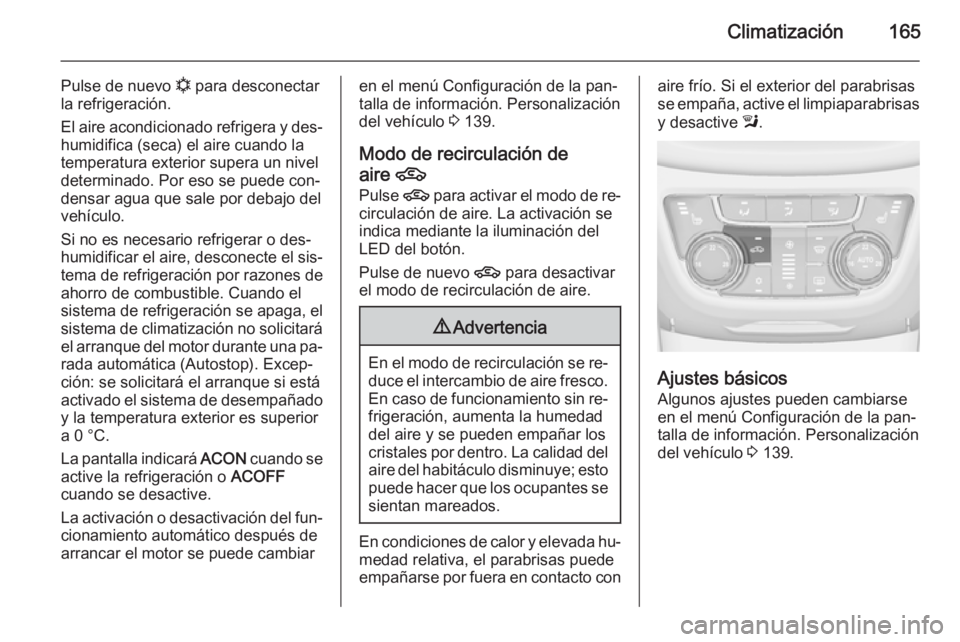

Pulse de nuevo n para desconectar
la refrigeración.
El aire acondicionado refrigera y des‐ humidifica (seca) el aire cuando la
temperatura exterior supera un nivel
determinado. Por eso se puede con‐
densar agua que sale por debajo del
vehículo.
Si no es necesario refrigerar o des‐
humidificar el aire, desconecte el sis‐
tema de refrigeración por razones de
ahorro de combustible. Cuando el
sistema de refrigeración se apaga, el
sistema de climatización no solicitará
el arranque del motor durante una pa‐
rada automática (Autostop). Excep‐
ción: se solicitará el arranque si está activado el sistema de desempañado y la temperatura exterior es superior
a 0 °C.
La pantalla indicará ACON cuando se
active la refrigeración o ACOFF
cuando se desactive.
La activación o desactivación del fun‐
cionamiento automático después de
arrancar el motor se puede cambiaren el menú Configuración de la pan‐
talla de información. Personalización
del vehículo 3 139.
Modo de recirculación de
aire 4
Pulse 4 para activar el modo de re‐
circulación de aire. La activación se
indica mediante la iluminación del
LED del botón.
Pulse de nuevo 4 para desactivar
el modo de recirculación de aire.9 Advertencia
En el modo de recirculación se re‐
duce el intercambio de aire fresco. En caso de funcionamiento sin re‐
frigeración, aumenta la humedad
del aire y se pueden empañar los
cristales por dentro. La calidad del aire del habitáculo disminuye; esto puede hacer que los ocupantes se
sientan mareados.
En condiciones de calor y elevada hu‐ medad relativa, el parabrisas puede
empañarse por fuera en contacto con
aire frío. Si el exterior del parabrisas
se empaña, active el limpiaparabrisas
y desactive l.
Ajustes básicos
Algunos ajustes pueden cambiarse en el menú Configuración de la pan‐
talla de información. Personalización
del vehículo 3 139.

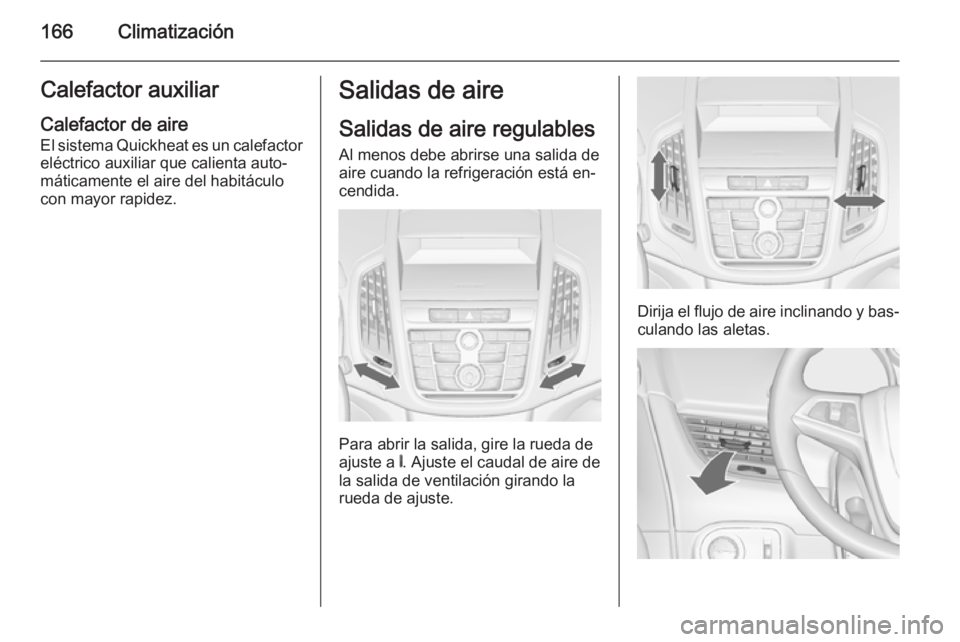

166ClimatizaciónCalefactor auxiliarCalefactor de aire El sistema Quickheat es un calefactor
eléctrico auxiliar que calienta auto‐
máticamente el aire del habitáculo
con mayor rapidez.Salidas de aire
Salidas de aire regulables Al menos debe abrirse una salida deaire cuando la refrigeración está en‐
cendida.
Para abrir la salida, gire la rueda de
ajuste a B. Ajuste el caudal de aire de
la salida de ventilación girando la
rueda de ajuste.
Dirija el flujo de aire inclinando y bas‐
culando las aletas.

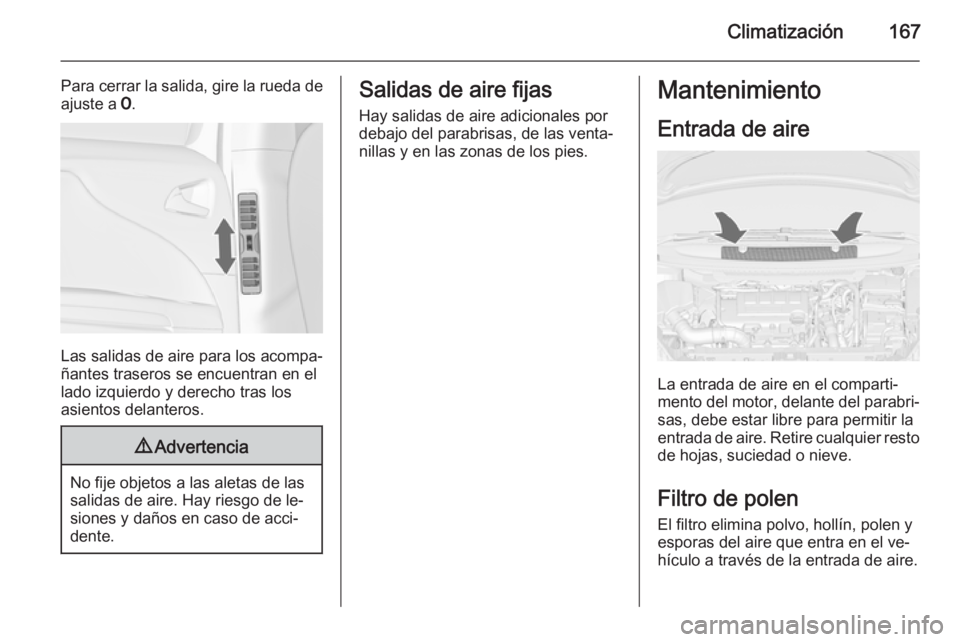

Climatización167
Para cerrar la salida, gire la rueda de
ajuste a 7.
Las salidas de aire para los acompa‐
ñantes traseros se encuentran en el
lado izquierdo y derecho tras los
asientos delanteros.
9 Advertencia
No fije objetos a las aletas de las
salidas de aire. Hay riesgo de le‐
siones y daños en caso de acci‐
dente.
Salidas de aire fijas
Hay salidas de aire adicionales por
debajo del parabrisas, de las venta‐
nillas y en las zonas de los pies.Mantenimiento
Entrada de aire
La entrada de aire en el comparti‐
mento del motor, delante del parabri‐
sas, debe estar libre para permitir la
entrada de aire. Retire cualquier resto
de hojas, suciedad o nieve.
Filtro de polen
El filtro elimina polvo, hollín, polen y
esporas del aire que entra en el ve‐
hículo a través de la entrada de aire.

168ClimatizaciónFuncionamiento regular
del aire acondicionado Para garantizar un funcionamiento
eficiente y duradero del sistema, la
refrigeración debe activarse durante
unos minutos una vez al mes, inde‐
pendientemente de la situación cli‐
matológica y de la época del año. La
refrigeración no funciona si la tempe‐
ratura exterior es demasiado baja.
Servicio Para garantizar una potencia de refri‐
geración óptima, le recomendamos
revisar anualmente el climatizador
automático; la primera revisión debe
realizarse a los tres años de la pri‐
mera matriculación y debe incluir:
■ prueba de funcionamiento y pre‐ sión
■ funcionamiento de la calefacción
■ prueba de estanqueidad
■ comprobación de las correas de transmisión■ limpieza del condensador y deldesagüe del evaporador
■ prueba de rendimiento
