Instrumentos y mandos129

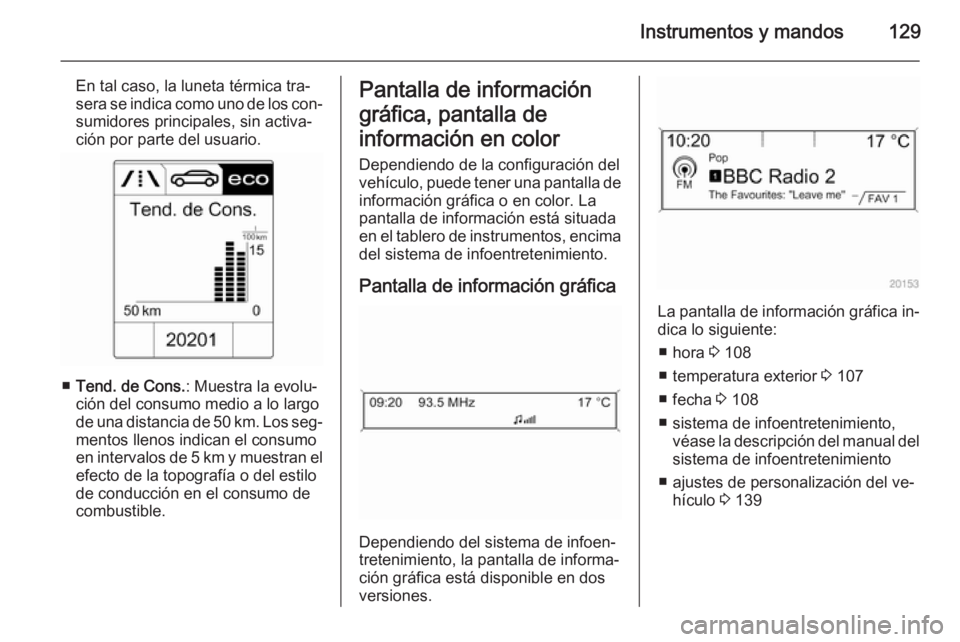

En tal caso, la luneta térmica tra‐
sera se indica como uno de los con‐ sumidores principales, sin activa‐
ción por parte del usuario.
■ Tend. de Cons. : Muestra la evolu‐
ción del consumo medio a lo largo de una distancia de 50 km. Los seg‐
mentos llenos indican el consumo
en intervalos de 5 km y muestran el
efecto de la topografía o del estilo
de conducción en el consumo de
combustible.
Pantalla de información
gráfica, pantalla de
información en color
Dependiendo de la configuración del
vehículo, puede tener una pantalla de información gráfica o en color. La
pantalla de información está situada
en el tablero de instrumentos, encima del sistema de infoentretenimiento.
Pantalla de información gráfica
Dependiendo del sistema de infoen‐
tretenimiento, la pantalla de informa‐ ción gráfica está disponible en dos
versiones.
La pantalla de información gráfica in‐ dica lo siguiente:
■ hora 3 108
■ temperatura exterior 3 107
■ fecha 3 108
■ sistema de infoentretenimiento, véase la descripción del manual delsistema de infoentretenimiento
■ ajustes de personalización del ve‐ hículo 3 139

130Instrumentos y mandos

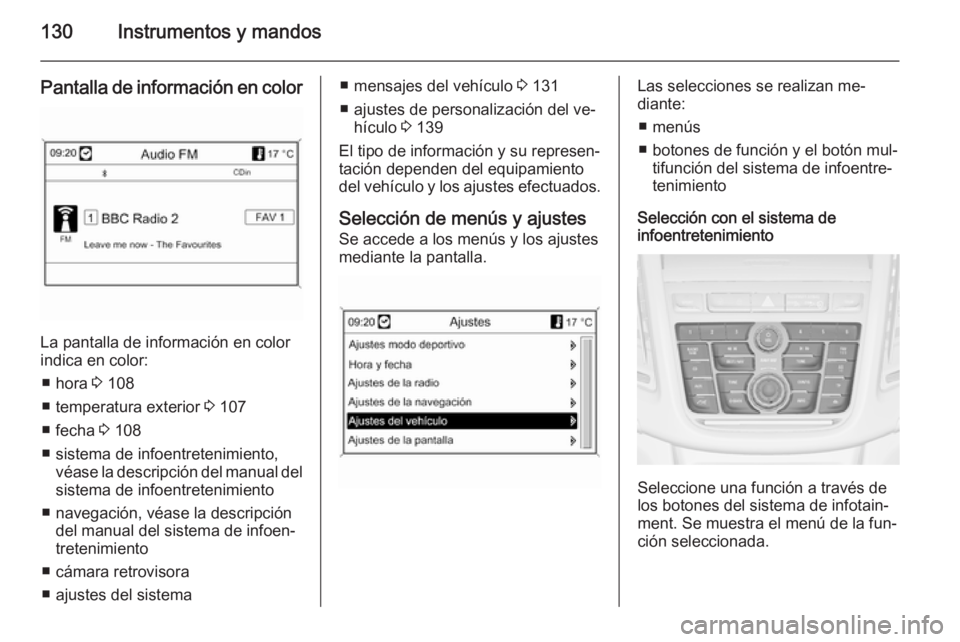

Pantalla de información en color
La pantalla de información en color
indica en color:
■ hora 3 108
■ temperatura exterior 3 107
■ fecha 3 108
■ sistema de infoentretenimiento, véase la descripción del manual delsistema de infoentretenimiento
■ navegación, véase la descripción del manual del sistema de infoen‐
tretenimiento
■ cámara retrovisora
■ ajustes del sistema
■ mensajes del vehículo 3 131
■ ajustes de personalización del ve‐ hículo 3 139
El tipo de información y su represen‐
tación dependen del equipamiento
del vehículo y los ajustes efectuados.
Selección de menús y ajustes Se accede a los menús y los ajustes
mediante la pantalla.Las selecciones se realizan me‐
diante:
■ menús
■ botones de función y el botón mul‐ tifunción del sistema de infoentre‐
tenimiento
Selección con el sistema de
infoentretenimiento
Seleccione una función a través de
los botones del sistema de infotain‐
ment. Se muestra el menú de la fun‐
ción seleccionada.

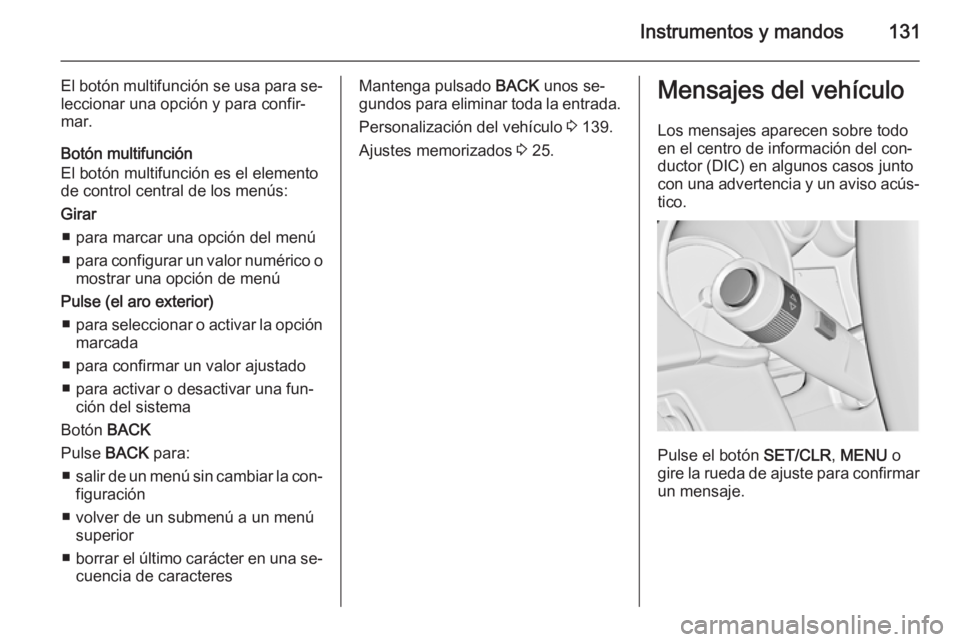

Instrumentos y mandos131
El botón multifunción se usa para se‐leccionar una opción y para confir‐
mar.
Botón multifunción
El botón multifunción es el elemento
de control central de los menús:
Girar ■ para marcar una opción del menú
■ para configurar un valor numérico o
mostrar una opción de menú
Pulse (el aro exterior)
■ para seleccionar o activar la opción
marcada
■ para confirmar un valor ajustado
■ para activar o desactivar una fun‐ ción del sistema
Botón BACK
Pulse BACK para:
■ salir de un menú sin cambiar la con‐
figuración
■ volver de un submenú a un menú superior
■ borrar el último carácter en una se‐
cuencia de caracteresMantenga pulsado BACK unos se‐
gundos para eliminar toda la entrada.
Personalización del vehículo 3 139.
Ajustes memorizados 3 25.Mensajes del vehículo
Los mensajes aparecen sobre todo
en el centro de información del con‐
ductor (DIC) en algunos casos junto
con una advertencia y un aviso acús‐
tico.
Pulse el botón SET/CLR, MENU o
gire la rueda de ajuste para confirmar
un mensaje.

132Instrumentos y mandos

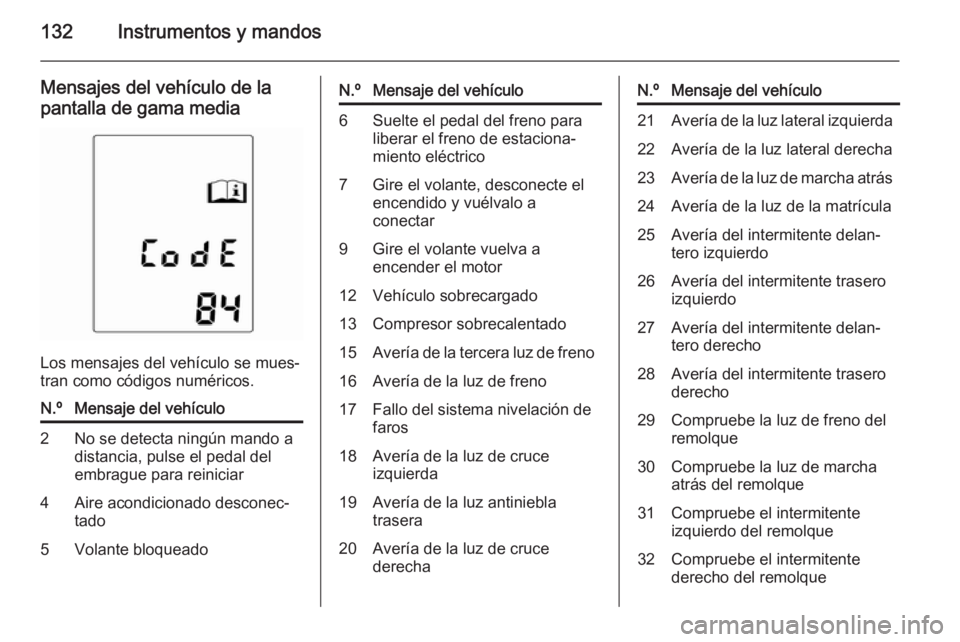

Mensajes del vehículo de la
pantalla de gama media
Los mensajes del vehículo se mues‐
tran como códigos numéricos.
N.ºMensaje del vehículo2No se detecta ningún mando a
distancia, pulse el pedal del
embrague para reiniciar4Aire acondicionado desconec‐
tado5Volante bloqueadoN.ºMensaje del vehículo6Suelte el pedal del freno para
liberar el freno de estaciona‐
miento eléctrico7Gire el volante, desconecte el
encendido y vuélvalo a
conectar9Gire el volante vuelva a
encender el motor12Vehículo sobrecargado13Compresor sobrecalentado15Avería de la tercera luz de freno16Avería de la luz de freno17Fallo del sistema nivelación de
faros18Avería de la luz de cruce
izquierda19Avería de la luz antiniebla
trasera20Avería de la luz de cruce
derechaN.ºMensaje del vehículo21Avería de la luz lateral izquierda22Avería de la luz lateral derecha23Avería de la luz de marcha atrás24Avería de la luz de la matrícula25Avería del intermitente delan‐
tero izquierdo26Avería del intermitente trasero
izquierdo27Avería del intermitente delan‐
tero derecho28Avería del intermitente trasero
derecho29Compruebe la luz de freno del
remolque30Compruebe la luz de marcha
atrás del remolque31Compruebe el intermitente
izquierdo del remolque32Compruebe el intermitente
derecho del remolque

Instrumentos y mandos133

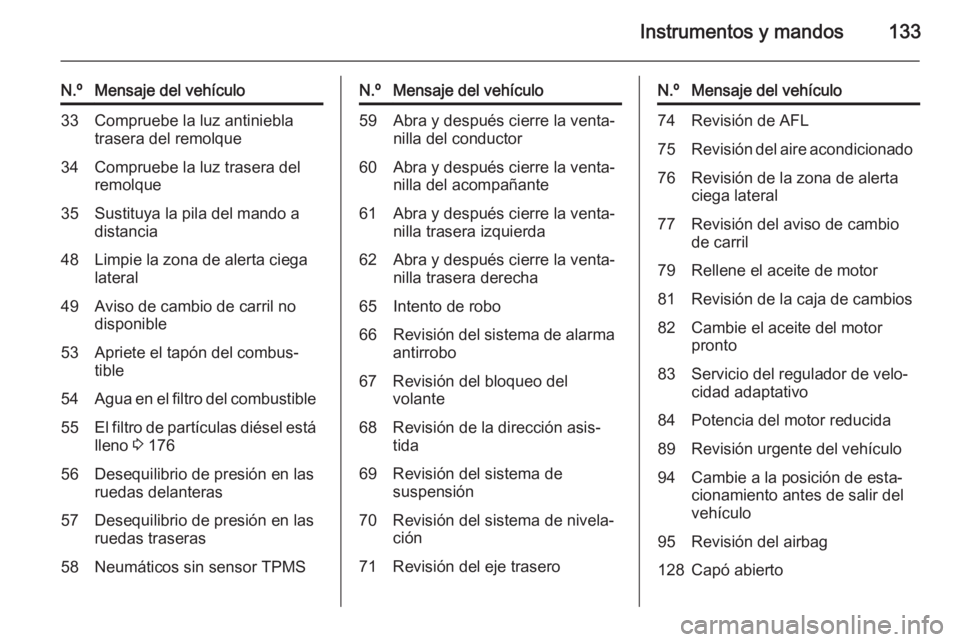

N.ºMensaje del vehículo33Compruebe la luz antiniebla
trasera del remolque34Compruebe la luz trasera del
remolque35Sustituya la pila del mando a
distancia48Limpie la zona de alerta ciega
lateral49Aviso de cambio de carril no
disponible53Apriete el tapón del combus‐
tible54Agua en el filtro del combustible55El filtro de partículas diésel está lleno 3 17656Desequilibrio de presión en las
ruedas delanteras57Desequilibrio de presión en las
ruedas traseras58Neumáticos sin sensor TPMSN.ºMensaje del vehículo59Abra y después cierre la venta‐
nilla del conductor60Abra y después cierre la venta‐
nilla del acompañante61Abra y después cierre la venta‐
nilla trasera izquierda62Abra y después cierre la venta‐
nilla trasera derecha65Intento de robo66Revisión del sistema de alarma
antirrobo67Revisión del bloqueo del
volante68Revisión de la dirección asis‐
tida69Revisión del sistema de
suspensión70Revisión del sistema de nivela‐
ción71Revisión del eje traseroN.ºMensaje del vehículo74Revisión de AFL75Revisión del aire acondicionado76Revisión de la zona de alerta
ciega lateral77Revisión del aviso de cambio
de carril79Rellene el aceite de motor81Revisión de la caja de cambios82Cambie el aceite del motor
pronto83Servicio del regulador de velo‐
cidad adaptativo84Potencia del motor reducida89Revisión urgente del vehículo94Cambie a la posición de esta‐
cionamiento antes de salir del
vehículo95Revisión del airbag128Capó abierto

134Instrumentos y mandos

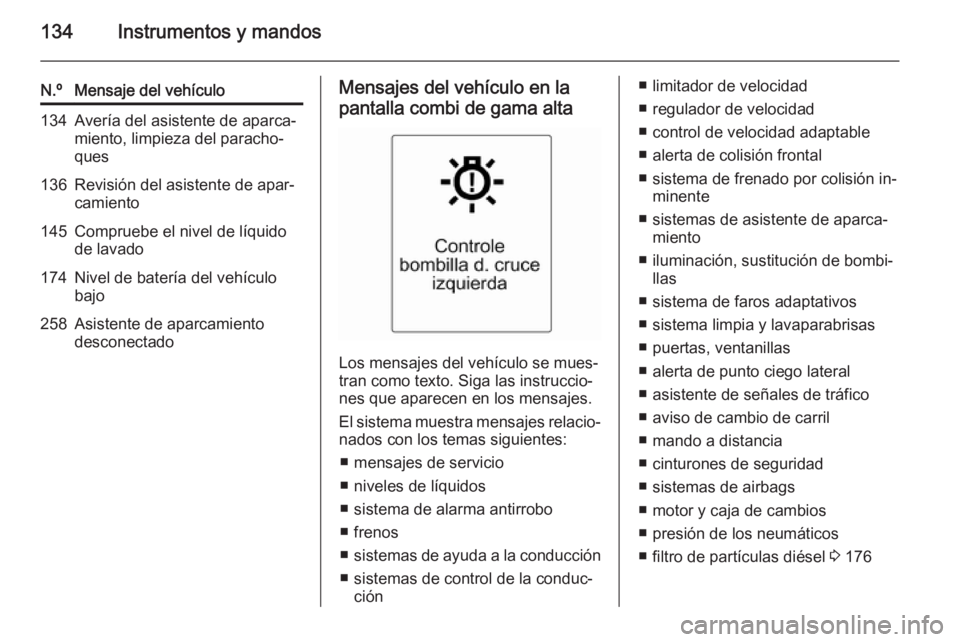

N.ºMensaje del vehículo134Avería del asistente de aparca‐
miento, limpieza del paracho‐
ques136Revisión del asistente de apar‐
camiento145Compruebe el nivel de líquido
de lavado174Nivel de batería del vehículo
bajo258Asistente de aparcamiento
desconectadoMensajes del vehículo en la
pantalla combi de gama alta
Los mensajes del vehículo se mues‐
tran como texto. Siga las instruccio‐
nes que aparecen en los mensajes.
El sistema muestra mensajes relacio‐ nados con los temas siguientes:
■ mensajes de servicio
■ niveles de líquidos
■ sistema de alarma antirrobo
■ frenos
■ sistemas de ayuda a la conducción
■ sistemas de control de la conduc‐ ción
■ limitador de velocidad
■ regulador de velocidad
■ control de velocidad adaptable
■ alerta de colisión frontal
■ sistema de frenado por colisión in‐ minente
■ sistemas de asistente de aparca‐ miento
■ iluminación, sustitución de bombi‐ llas
■ sistema de faros adaptativos
■ sistema limpia y lavaparabrisas
■ puertas, ventanillas
■ alerta de punto ciego lateral
■ asistente de señales de tráfico
■ aviso de cambio de carril
■ mando a distancia
■ cinturones de seguridad
■ sistemas de airbags
■ motor y caja de cambios
■ presión de los neumáticos
■ filtro de partículas diésel 3 176

Instrumentos y mandos135

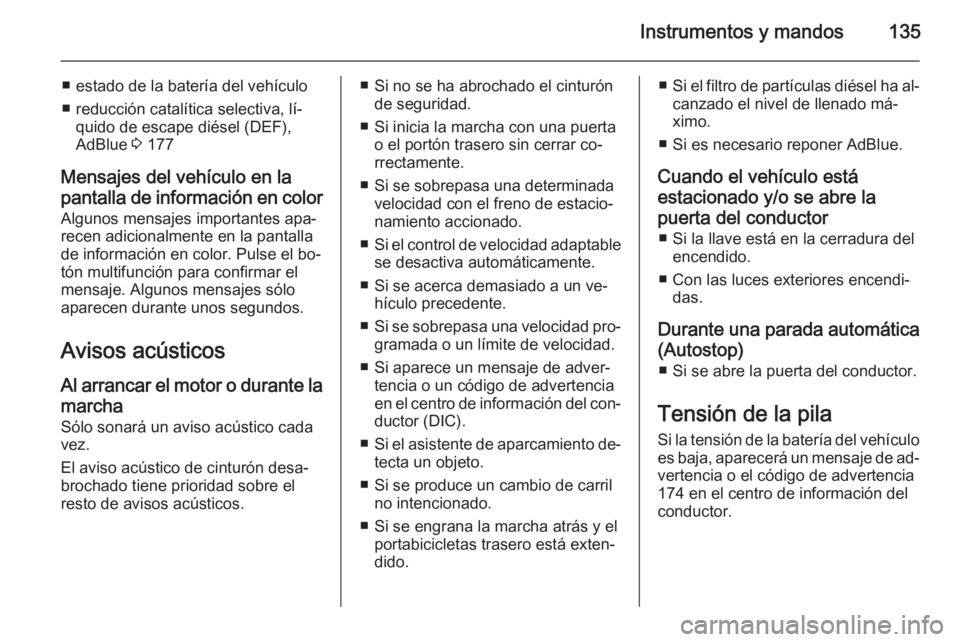

■ estado de la batería del vehículo
■ reducción catalítica selectiva, lí‐ quido de escape diésel (DEF),
AdBlue 3 177
Mensajes del vehículo en la
pantalla de información en color Algunos mensajes importantes apa‐
recen adicionalmente en la pantalla de información en color. Pulse el bo‐
tón multifunción para confirmar el
mensaje. Algunos mensajes sólo
aparecen durante unos segundos.
Avisos acústicos
Al arrancar el motor o durante la marcha
Sólo sonará un aviso acústico cada
vez.
El aviso acústico de cinturón desa‐ brochado tiene prioridad sobre el
resto de avisos acústicos.■ Si no se ha abrochado el cinturón de seguridad.
■ Si inicia la marcha con una puerta o el portón trasero sin cerrar co‐
rrectamente.
■ Si se sobrepasa una determinada velocidad con el freno de estacio‐
namiento accionado.
■ Si el control de velocidad adaptable
se desactiva automáticamente.
■ Si se acerca demasiado a un ve‐ hículo precedente.
■ Si se sobrepasa una velocidad pro‐
gramada o un límite de velocidad.
■ Si aparece un mensaje de adver‐ tencia o un código de advertencia
en el centro de información del con‐ ductor (DIC).
■ Si el asistente de aparcamiento de‐
tecta un objeto.
■ Si se produce un cambio de carril no intencionado.
■ Si se engrana la marcha atrás y el portabicicletas trasero está exten‐
dido.■ Si el filtro de partículas diésel ha al‐
canzado el nivel de llenado má‐
ximo.
■ Si es necesario reponer AdBlue.
Cuando el vehículo está
estacionado y/o se abre la
puerta del conductor ■ Si la llave está en la cerradura del encendido.
■ Con las luces exteriores encendi‐ das.
Durante una parada automática (Autostop) ■ Si se abre la puerta del conductor.
Tensión de la pila
Si la tensión de la batería del vehículo es baja, aparecerá un mensaje de ad‐ vertencia o el código de advertencia
174 en el centro de información del
conductor.

136Instrumentos y mandos

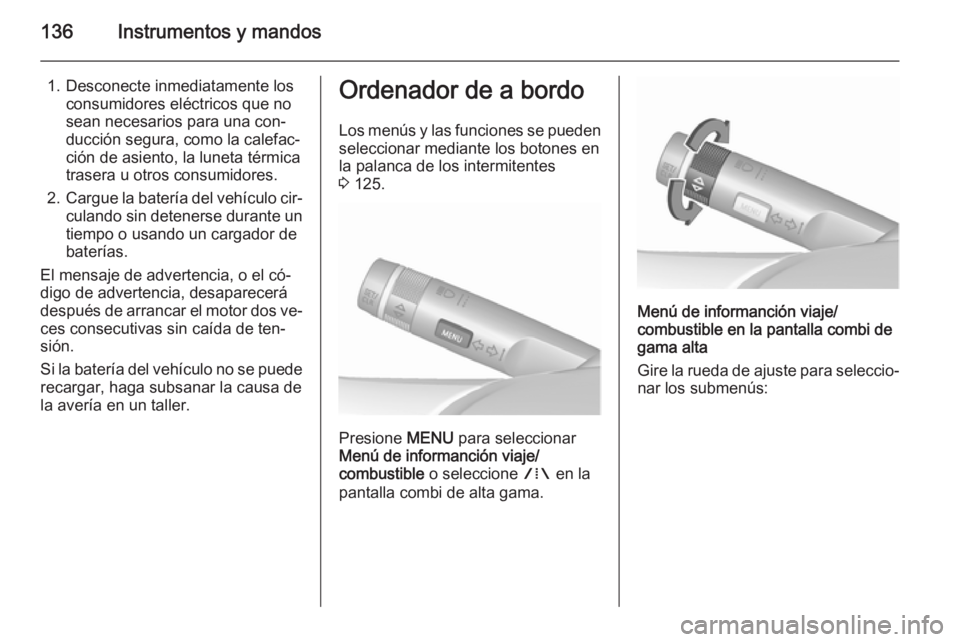

1. Desconecte inmediatamente losconsumidores eléctricos que no
sean necesarios para una con‐
ducción segura, como la calefac‐
ción de asiento, la luneta térmica
trasera u otros consumidores.
2. Cargue la batería del vehículo cir‐
culando sin detenerse durante un
tiempo o usando un cargador de
baterías.
El mensaje de advertencia, o el có‐
digo de advertencia, desaparecerá
después de arrancar el motor dos ve‐ ces consecutivas sin caída de ten‐
sión.
Si la batería del vehículo no se puede recargar, haga subsanar la causa de
la avería en un taller.Ordenador de a bordo
Los menús y las funciones se puedenseleccionar mediante los botones en
la palanca de los intermitentes
3 125.
Presione MENU para seleccionar
Menú de informanción viaje/
combustible o seleccione W en la
pantalla combi de alta gama.
Menú de informanción viaje/
combustible en la pantalla combi de
gama alta
Gire la rueda de ajuste para seleccio‐
nar los submenús:

Instrumentos y mandos137

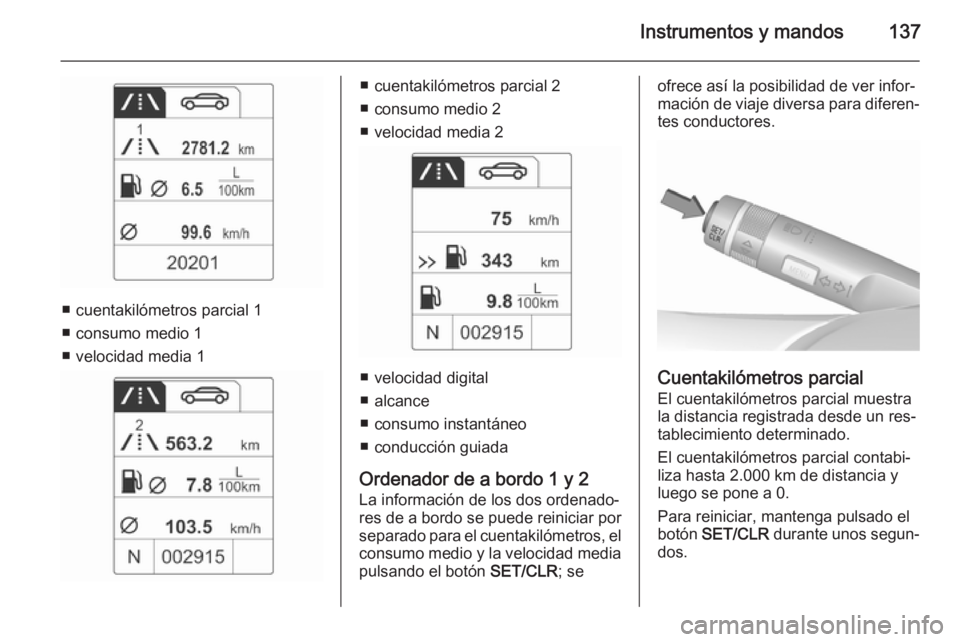

■ cuentakilómetros parcial 1
■ consumo medio 1
■ velocidad media 1
■ cuentakilómetros parcial 2
■ consumo medio 2
■ velocidad media 2
■ velocidad digital
■ alcance
■ consumo instantáneo
■ conducción guiada
Ordenador de a bordo 1 y 2 La información de los dos ordenado‐
res de a bordo se puede reiniciar por
separado para el cuentakilómetros, el
consumo medio y la velocidad media pulsando el botón SET/CLR; se
ofrece así la posibilidad de ver infor‐
mación de viaje diversa para diferen‐
tes conductores.
Cuentakilómetros parcial
El cuentakilómetros parcial muestra
la distancia registrada desde un res‐
tablecimiento determinado.
El cuentakilómetros parcial contabi‐
liza hasta 2.000 km de distancia y
luego se pone a 0.
Para reiniciar, mantenga pulsado el
botón SET/CLR durante unos segun‐
dos.

138Instrumentos y mandos

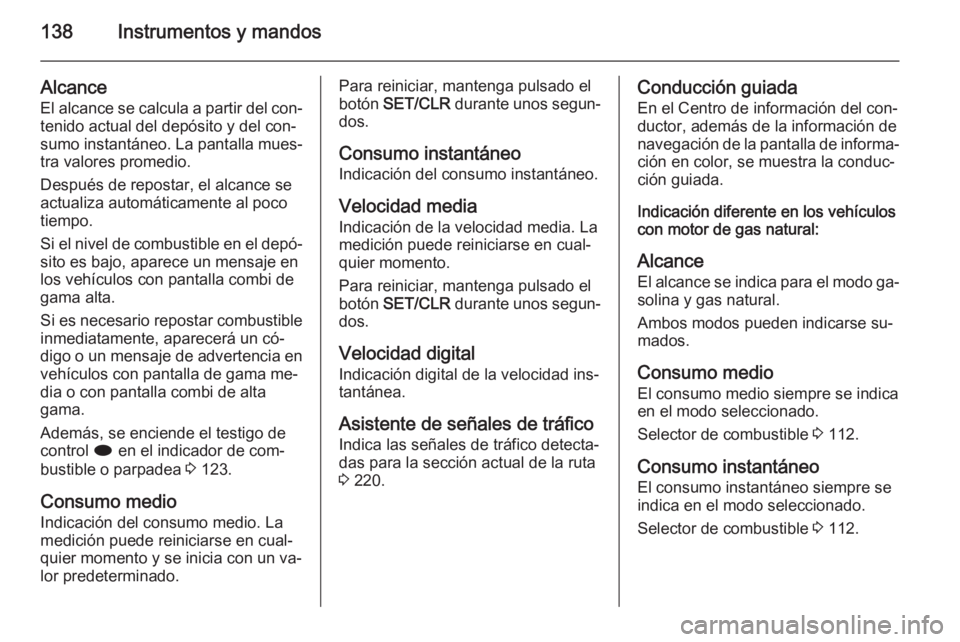

Alcance
El alcance se calcula a partir del con‐
tenido actual del depósito y del con‐
sumo instantáneo. La pantalla mues‐
tra valores promedio.
Después de repostar, el alcance se
actualiza automáticamente al poco
tiempo.
Si el nivel de combustible en el depó‐ sito es bajo, aparece un mensaje en
los vehículos con pantalla combi de
gama alta.
Si es necesario repostar combustible
inmediatamente, aparecerá un có‐
digo o un mensaje de advertencia en
vehículos con pantalla de gama me‐
dia o con pantalla combi de alta
gama.
Además, se enciende el testigo de
control i en el indicador de com‐
bustible o parpadea 3 123.
Consumo medio Indicación del consumo medio. La
medición puede reiniciarse en cual‐
quier momento y se inicia con un va‐
lor predeterminado.Para reiniciar, mantenga pulsado el
botón SET/CLR durante unos segun‐
dos.
Consumo instantáneo Indicación del consumo instantáneo.
Velocidad media
Indicación de la velocidad media. La
medición puede reiniciarse en cual‐
quier momento.
Para reiniciar, mantenga pulsado el
botón SET/CLR durante unos segun‐
dos.
Velocidad digital Indicación digital de la velocidad ins‐
tantánea.
Asistente de señales de tráfico Indica las señales de tráfico detecta‐das para la sección actual de la ruta3 220.Conducción guiada
En el Centro de información del con‐
ductor, además de la información de
navegación de la pantalla de informa‐ ción en color, se muestra la conduc‐
ción guiada.
Indicación diferente en los vehículos
con motor de gas natural:
Alcance
El alcance se indica para el modo ga‐ solina y gas natural.
Ambos modos pueden indicarse su‐
mados.
Consumo medio El consumo medio siempre se indica
en el modo seleccionado.
Selector de combustible 3 112.
Consumo instantáneo El consumo instantáneo siempre se
indica en el modo seleccionado.
Selector de combustible 3 112.
