OPEL ZAFIRA C 2015.5 Manual de Instrucciones (in Spanish)

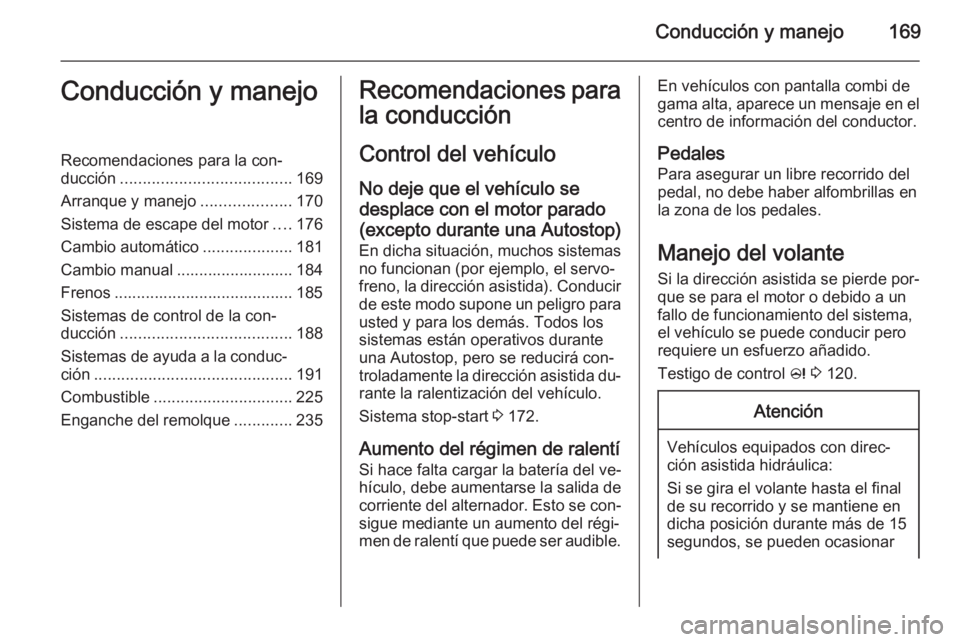

Conducción y manejo169Conducción y manejoRecomendaciones para la con‐
ducción ...................................... 169
Arranque y manejo ....................170
Sistema de escape del motor ....176
Cambio automático ....................181
Cambio manual .......................... 184
Frenos ........................................ 185
Sistemas de control de la con‐
ducción ...................................... 188
Sistemas de ayuda a la conduc‐ ción ............................................ 191
Combustible ............................... 225
Enganche del remolque .............235Recomendaciones para
la conducción
Control del vehículo No deje que el vehículo sedesplace con el motor parado(excepto durante una Autostop) En dicha situación, muchos sistemas
no funcionan (por ejemplo, el servo‐
freno, la dirección asistida). Conducir de este modo supone un peligro para
usted y para los demás. Todos los
sistemas están operativos durante
una Autostop, pero se reducirá con‐ troladamente la dirección asistida du‐ rante la ralentización del vehículo.
Sistema stop-start 3 172.
Aumento del régimen de ralentí Si hace falta cargar la batería del ve‐
hículo, debe aumentarse la salida de
corriente del alternador. Esto se con‐
sigue mediante un aumento del régi‐
men de ralentí que puede ser audible.En vehículos con pantalla combi de gama alta, aparece un mensaje en el
centro de información del conductor.
Pedales Para asegurar un libre recorrido del
pedal, no debe haber alfombrillas en
la zona de los pedales.
Manejo del volante
Si la dirección asistida se pierde por‐
que se para el motor o debido a un
fallo de funcionamiento del sistema,
el vehículo se puede conducir pero requiere un esfuerzo añadido.
Testigo de control c 3 120.Atención
Vehículos equipados con direc‐
ción asistida hidráulica:
Si se gira el volante hasta el final
de su recorrido y se mantiene en
dicha posición durante más de 15
segundos, se pueden ocasionar

170Conducción y manejodaños en el sistema de la direc‐
ción asistida y se puede producir
una pérdida de potencia de la di‐
rección asistida.Arranque y manejo
Rodaje de un vehículo
nuevo No frene innecesariamente a fondo
durante los primeros viajes.
Al conducir el vehículo por primera
vez, se puede formar humo por la evaporación de cera y aceite en elsistema de escape. Estacione el ve‐
hículo al aire libre durante un tiempo
después del primer viaje y evite inha‐ lar los humos.
Durante el periodo de rodaje, puede
aumentar el consumo de combustible
y de aceite del motor, así como la fre‐
cuencia del proceso de limpieza del
filtro de partículas diésel. La parada
automática (Autostop) puede inhi‐
birse para que se cargue la batería
del vehículo.

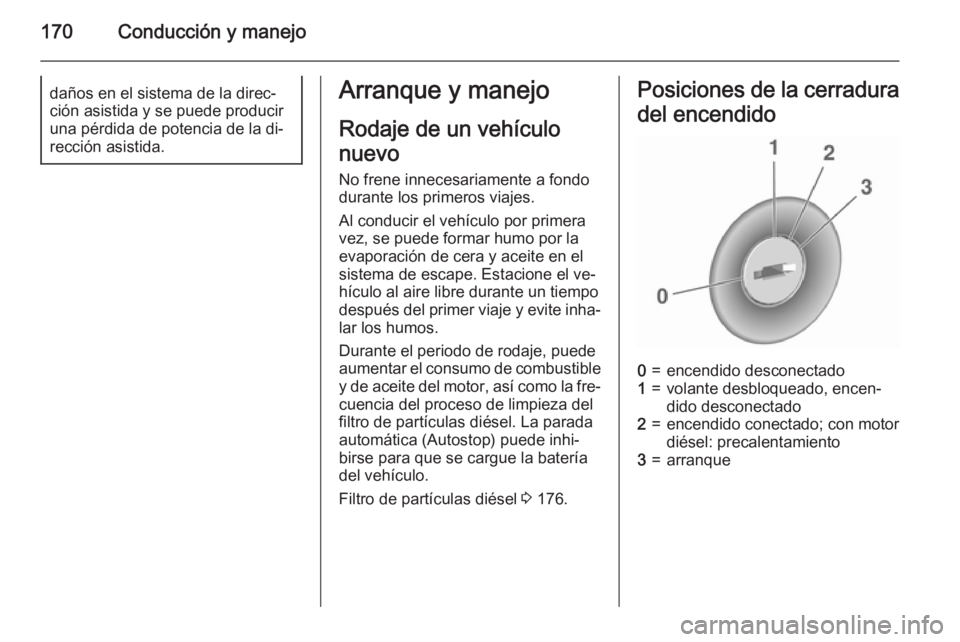

Filtro de partículas diésel 3 176.Posiciones de la cerradura
del encendido0=encendido desconectado1=volante desbloqueado, encen‐
dido desconectado2=encendido conectado; con motor
diésel: precalentamiento3=arranque

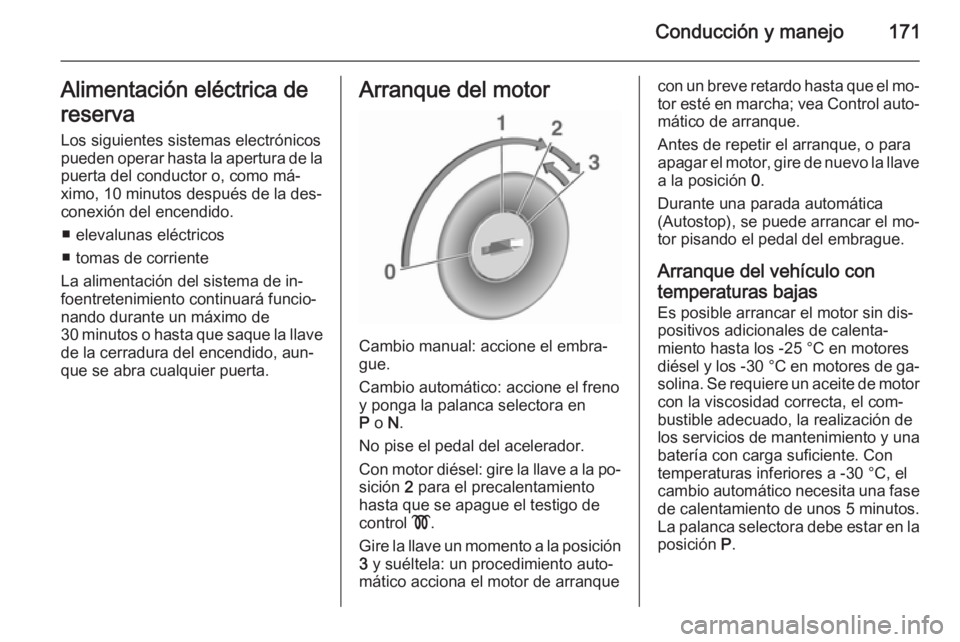

Conducción y manejo171Alimentación eléctrica de
reserva Los siguientes sistemas electrónicospueden operar hasta la apertura de la
puerta del conductor o, como má‐
ximo, 10 minutos después de la des‐
conexión del encendido.
■ elevalunas eléctricos
■ tomas de corriente
La alimentación del sistema de in‐
foentretenimiento continuará funcio‐
nando durante un máximo de
30 minutos o hasta que saque la llave
de la cerradura del encendido, aun‐
que se abra cualquier puerta.Arranque del motor
Cambio manual: accione el embra‐
gue.
Cambio automático: accione el freno
y ponga la palanca selectora en
P o N.
No pise el pedal del acelerador.
Con motor diésel: gire la llave a la po‐
sición 2 para el precalentamiento
hasta que se apague el testigo de
control !.
Gire la llave un momento a la posición
3 y suéltela: un procedimiento auto‐
mático acciona el motor de arranque
con un breve retardo hasta que el mo‐ tor esté en marcha; vea Control auto‐
mático de arranque.
Antes de repetir el arranque, o para
apagar el motor, gire de nuevo la llave
a la posición 0.
Durante una parada automática
(Autostop), se puede arrancar el mo‐ tor pisando el pedal del embrague.
Arranque del vehículo con
temperaturas bajas
Es posible arrancar el motor sin dis‐
positivos adicionales de calenta‐
miento hasta los -25 °С en motores
diésel y los -30 °C en motores de ga‐
solina. Se requiere un aceite de motor
con la viscosidad correcta, el com‐ bustible adecuado, la realización de
los servicios de mantenimiento y una
batería con carga suficiente. Con
temperaturas inferiores a -30 °C, el
cambio automático necesita una fase de calentamiento de unos 5 minutos.
La palanca selectora debe estar en la
posición P.

172Conducción y manejo

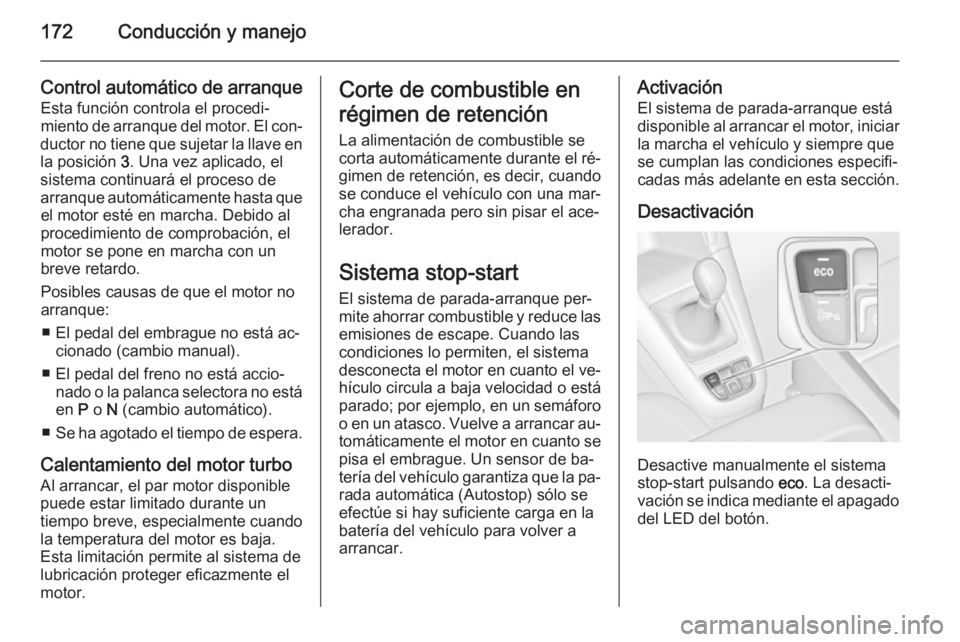

Control automático de arranqueEsta función controla el procedi‐
miento de arranque del motor. El con‐
ductor no tiene que sujetar la llave en
la posición 3. Una vez aplicado, el
sistema continuará el proceso de
arranque automáticamente hasta que el motor esté en marcha. Debido al
procedimiento de comprobación, el
motor se pone en marcha con un
breve retardo.
Posibles causas de que el motor no
arranque:
■ El pedal del embrague no está ac‐ cionado (cambio manual).
■ El pedal del freno no está accio‐ nado o la palanca selectora no está
en P o N (cambio automático).
■ Se ha agotado el tiempo de espera.
Calentamiento del motor turbo Al arrancar, el par motor disponible
puede estar limitado durante un
tiempo breve, especialmente cuando
la temperatura del motor es baja.
Esta limitación permite al sistema de
lubricación proteger eficazmente el
motor.Corte de combustible en
régimen de retención La alimentación de combustible se
corta automáticamente durante el ré‐
gimen de retención, es decir, cuando
se conduce el vehículo con una mar‐
cha engranada pero sin pisar el ace‐
lerador.
Sistema stop-start El sistema de parada-arranque per‐
mite ahorrar combustible y reduce las emisiones de escape. Cuando las
condiciones lo permiten, el sistema
desconecta el motor en cuanto el ve‐
hículo circula a baja velocidad o está
parado; por ejemplo , en un semáforo
o en un atasco. Vuelve a arrancar au‐ tomáticamente el motor en cuanto se
pisa el embrague. Un sensor de ba‐
tería del vehículo garantiza que la pa‐ rada automática (Autostop) sólo se
efectúe si hay suficiente carga en la
batería del vehículo para volver a
arrancar.Activación
El sistema de parada-arranque está
disponible al arrancar el motor, iniciar la marcha el vehículo y siempre que
se cumplan las condiciones especifi‐
cadas más adelante en esta sección.
Desactivación
Desactive manualmente el sistema
stop-start pulsando eco. La desacti‐
vación se indica mediante el apagado del LED del botón.

Conducción y manejo173

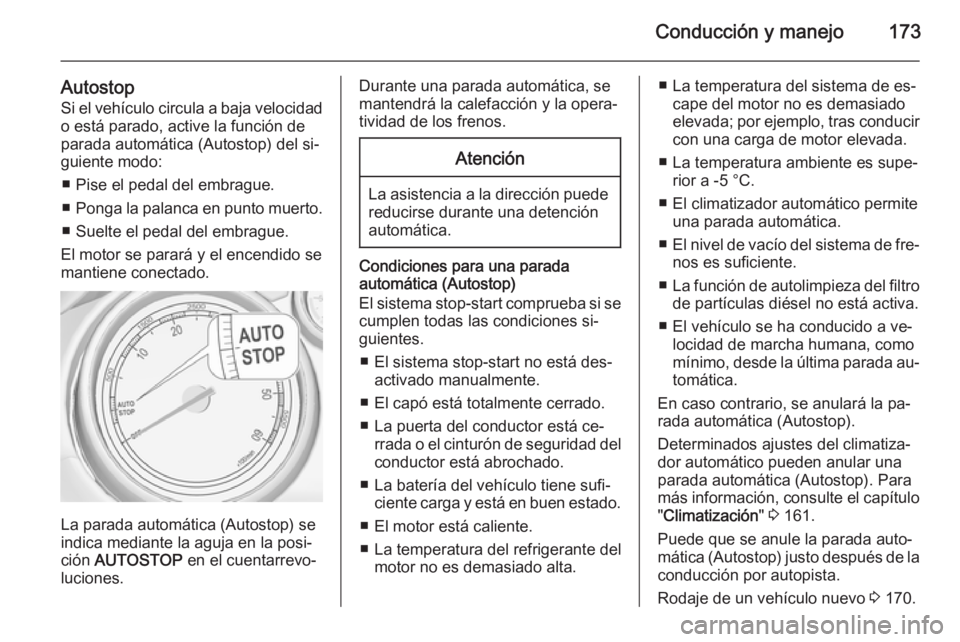

AutostopSi el vehículo circula a baja velocidad
o está parado, active la función de
parada automática (Autostop) del si‐
guiente modo:
■ Pise el pedal del embrague.
■ Ponga la palanca en punto muerto.
■ Suelte el pedal del embrague.
El motor se parará y el encendido se
mantiene conectado.
La parada automática (Autostop) se
indica mediante la aguja en la posi‐
ción AUTOSTOP en el cuentarrevo‐
luciones.
Durante una parada automática, se
mantendrá la calefacción y la opera‐
tividad de los frenos.Atención
La asistencia a la dirección puede reducirse durante una detención
automática.
Condiciones para una parada
automática (Autostop)
El sistema stop-start comprueba si se cumplen todas las condiciones si‐
guientes.
■ El sistema stop-start no está des‐ activado manualmente.
■ El capó está totalmente cerrado.
■ La puerta del conductor está ce‐ rrada o el cinturón de seguridad delconductor está abrochado.
■ La batería del vehículo tiene sufi‐ ciente carga y está en buen estado.
■ El motor está caliente.
■ La temperatura del refrigerante del motor no es demasiado alta.
■ La temperatura del sistema de es‐cape del motor no es demasiado
elevada; por ejemplo, tras conducir con una carga de motor elevada.
■ La temperatura ambiente es supe‐ rior a -5 °C.
■ El climatizador automático permite una parada automática.
■ El nivel de vacío del sistema de fre‐
nos es suficiente.
■ La función de autolimpieza del filtro
de partículas diésel no está activa.
■ El vehículo se ha conducido a ve‐ locidad de marcha humana, como
mínimo, desde la última parada au‐ tomática.
En caso contrario, se anulará la pa‐
rada automática (Autostop).
Determinados ajustes del climatiza‐
dor automático pueden anular una
parada automática (Autostop). Para
más información, consulte el capítulo " Climatización " 3 161.
Puede que se anule la parada auto‐
mática (Autostop) justo después de la
conducción por autopista.
Rodaje de un vehículo nuevo 3 170.

174Conducción y manejo

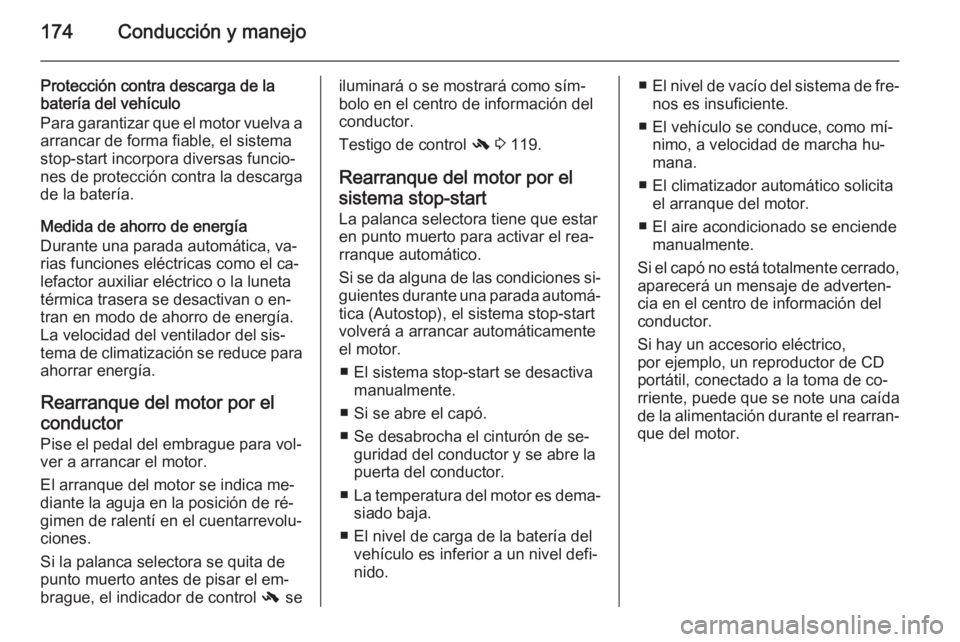

Protección contra descarga de la
batería del vehículo
Para garantizar que el motor vuelva a arrancar de forma fiable, el sistema
stop-start incorpora diversas funcio‐
nes de protección contra la descarga
de la batería.
Medida de ahorro de energía
Durante una parada automática, va‐ rias funciones eléctricas como el ca‐
lefactor auxiliar eléctrico o la luneta
térmica trasera se desactivan o en‐
tran en modo de ahorro de energía.
La velocidad del ventilador del sis‐
tema de climatización se reduce para
ahorrar energía.
Rearranque del motor por el conductor Pise el pedal del embrague para vol‐
ver a arrancar el motor.
El arranque del motor se indica me‐
diante la aguja en la posición de ré‐
gimen de ralentí en el cuentarrevolu‐
ciones.
Si la palanca selectora se quita de
punto muerto antes de pisar el em‐
brague, el indicador de control - seiluminará o se mostrará como sím‐
bolo en el centro de información del
conductor.
Testigo de control - 3 119.
Rearranque del motor por el
sistema stop-start La palanca selectora tiene que estar
en punto muerto para activar el rea‐
rranque automático.
Si se da alguna de las condiciones si‐ guientes durante una parada automá‐
tica (Autostop), el sistema stop-start
volverá a arrancar automáticamente
el motor.
■ El sistema stop-start se desactiva manualmente.
■ Si se abre el capó.
■ Se desabrocha el cinturón de se‐ guridad del conductor y se abre la
puerta del conductor.
■ La temperatura del motor es dema‐
siado baja.
■ El nivel de carga de la batería del vehículo es inferior a un nivel defi‐
nido.■ El nivel de vacío del sistema de fre‐
nos es insuficiente.
■ El vehículo se conduce, como mí‐ nimo, a velocidad de marcha hu‐
mana.
■ El climatizador automático solicita el arranque del motor.
■ El aire acondicionado se enciende manualmente.
Si el capó no está totalmente cerrado, aparecerá un mensaje de adverten‐
cia en el centro de información del
conductor.
Si hay un accesorio eléctrico,
por ejemplo, un reproductor de CD
portátil, conectado a la toma de co‐
rriente, puede que se note una caída
de la alimentación durante el rearran‐
que del motor.

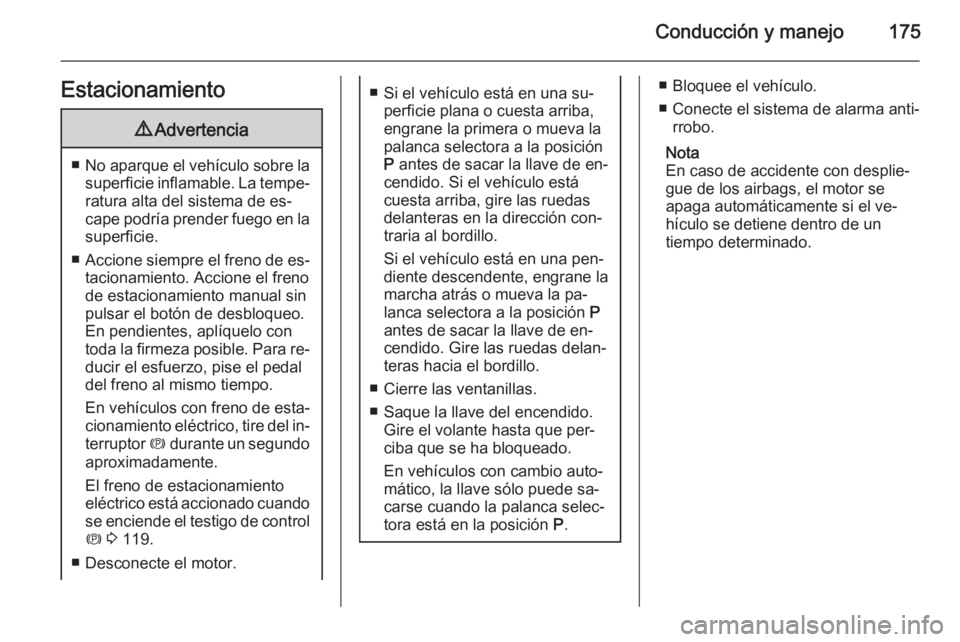

Conducción y manejo175Estacionamiento9Advertencia
■No aparque el vehículo sobre la
superficie inflamable. La tempe‐ ratura alta del sistema de es‐
cape podría prender fuego en la superficie.
■ Accione siempre el freno de es‐
tacionamiento. Accione el freno
de estacionamiento manual sin
pulsar el botón de desbloqueo.
En pendientes, aplíquelo con
toda la firmeza posible. Para re‐
ducir el esfuerzo, pise el pedal
del freno al mismo tiempo.
En vehículos con freno de esta‐ cionamiento eléctrico, tire del in‐ terruptor m durante un segundo
aproximadamente.
El freno de estacionamiento
eléctrico está accionado cuando se enciende el testigo de control m 3 119.
■ Desconecte el motor.
■ Si el vehículo está en una su‐ perficie plana o cuesta arriba,
engrane la primera o mueva la palanca selectora a la posición
P antes de sacar la llave de en‐
cendido. Si el vehículo está
cuesta arriba, gire las ruedas
delanteras en la dirección con‐ traria al bordillo.
Si el vehículo está en una pen‐
diente descendente, engrane la
marcha atrás o mueva la pa‐
lanca selectora a la posición P
antes de sacar la llave de en‐
cendido. Gire las ruedas delan‐
teras hacia el bordillo.
■ Cierre las ventanillas.
■ Saque la llave del encendido. Gire el volante hasta que per‐
ciba que se ha bloqueado.
En vehículos con cambio auto‐
mático, la llave sólo puede sa‐
carse cuando la palanca selec‐
tora está en la posición P.■ Bloquee el vehículo.
■ Conecte el sistema de alarma anti‐
rrobo.
Nota
En caso de accidente con desplie‐ gue de los airbags, el motor se
apaga automáticamente si el ve‐
hículo se detiene dentro de un
tiempo determinado.

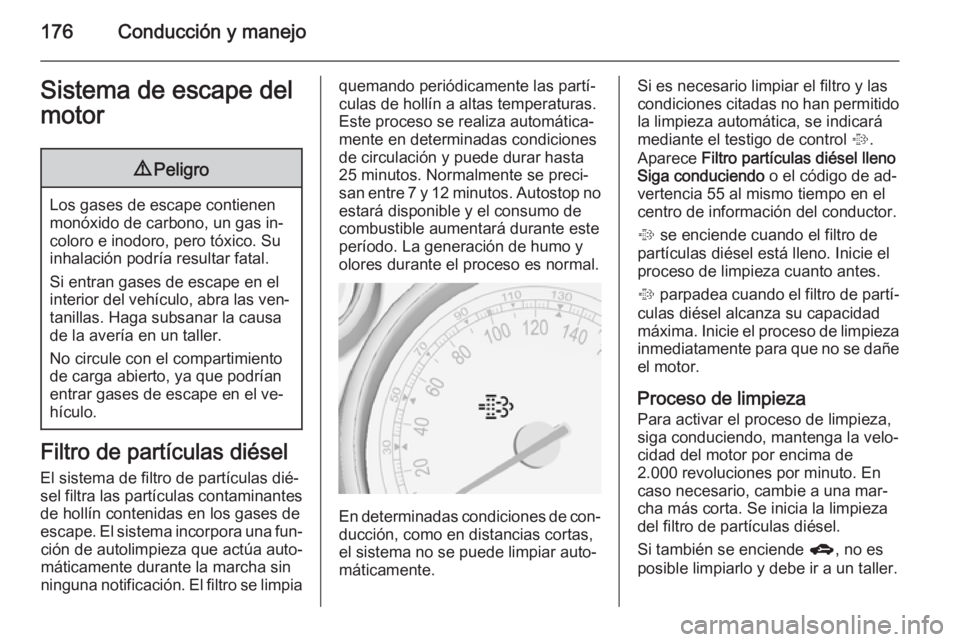

176Conducción y manejoSistema de escape del
motor9 Peligro
Los gases de escape contienen
monóxido de carbono, un gas in‐
coloro e inodoro, pero tóxico. Su
inhalación podría resultar fatal.
Si entran gases de escape en el
interior del vehículo, abra las ven‐ tanillas. Haga subsanar la causade la avería en un taller.
No circule con el compartimiento
de carga abierto, ya que podrían
entrar gases de escape en el ve‐
hículo.
Filtro de partículas diésel
El sistema de filtro de partículas dié‐
sel filtra las partículas contaminantes de hollín contenidas en los gases de
escape. El sistema incorpora una fun‐ ción de autolimpieza que actúa auto‐
máticamente durante la marcha sin
ninguna notificación. El filtro se limpia
quemando periódicamente las partí‐
culas de hollín a altas temperaturas.
Este proceso se realiza automática‐
mente en determinadas condiciones
de circulación y puede durar hasta
25 minutos. Normalmente se preci‐
san entre 7 y 12 minutos. Autostop no
estará disponible y el consumo de
combustible aumentará durante este
período. La generación de humo y
olores durante el proceso es normal.
En determinadas condiciones de con‐
ducción, como en distancias cortas,
el sistema no se puede limpiar auto‐
máticamente.
Si es necesario limpiar el filtro y las
condiciones citadas no han permitido
la limpieza automática, se indicará
mediante el testigo de control %.
Aparece Filtro partículas diésel lleno
Siga conduciendo o el código de ad‐
vertencia 55 al mismo tiempo en el
centro de información del conductor.
% se enciende cuando el filtro de
partículas diésel está lleno. Inicie el
proceso de limpieza cuanto antes.
% parpadea cuando el filtro de partí‐
culas diésel alcanza su capacidad
máxima. Inicie el proceso de limpieza
inmediatamente para que no se dañe
el motor.
Proceso de limpieza Para activar el proceso de limpieza,
siga conduciendo, mantenga la velo‐ cidad del motor por encima de
2.000 revoluciones por minuto. En
caso necesario, cambie a una mar‐
cha más corta. Se inicia la limpieza
del filtro de partículas diésel.
Si también se enciende g, no es
posible limpiarlo y debe ir a un taller.

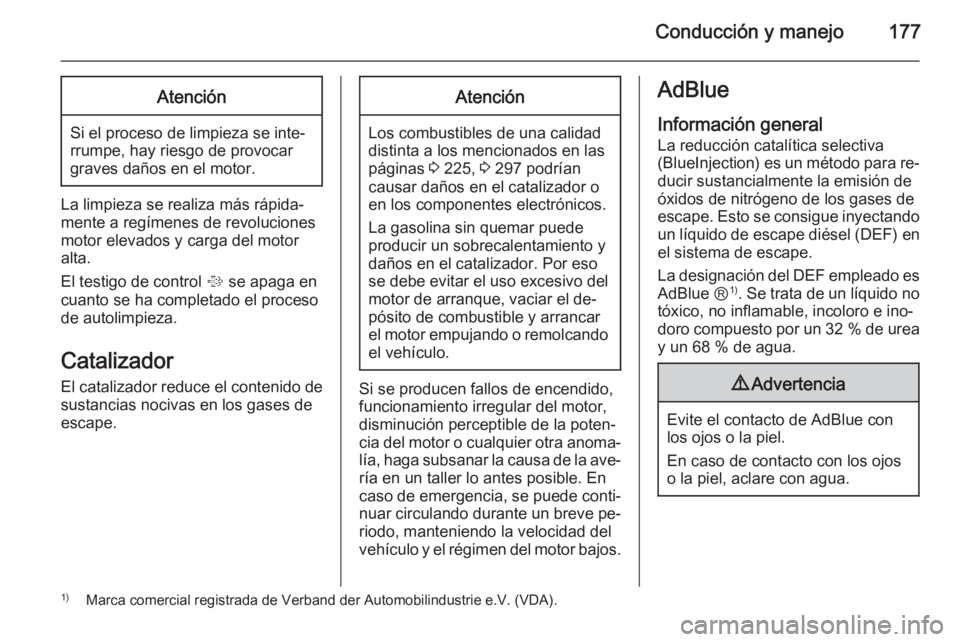

Conducción y manejo177Atención
Si el proceso de limpieza se inte‐
rrumpe, hay riesgo de provocar
graves daños en el motor.
La limpieza se realiza más rápida‐
mente a regímenes de revoluciones
motor elevados y carga del motor
alta.
El testigo de control % se apaga en
cuanto se ha completado el proceso de autolimpieza.
Catalizador
El catalizador reduce el contenido de
sustancias nocivas en los gases de
escape.
Atención
Los combustibles de una calidad
distinta a los mencionados en las páginas 3 225, 3 297 podrían
causar daños en el catalizador o
en los componentes electrónicos.
La gasolina sin quemar puede
producir un sobrecalentamiento y
daños en el catalizador. Por eso
se debe evitar el uso excesivo del motor de arranque, vaciar el de‐
pósito de combustible y arrancar
el motor empujando o remolcando
el vehículo.
Si se producen fallos de encendido,
funcionamiento irregular del motor,
disminución perceptible de la poten‐
cia del motor o cualquier otra anoma‐
lía, haga subsanar la causa de la ave‐ ría en un taller lo antes posible. En
caso de emergencia, se puede conti‐
nuar circulando durante un breve pe‐ riodo, manteniendo la velocidad delvehículo y el régimen del motor bajos.
AdBlue
Información general La reducción catalítica selectiva
(BlueInjection ) es un método para re‐
ducir sustancialmente la emisión de
óxidos de nitrógeno de los gases de
escape. Esto se consigue inyectando un líquido de escape diésel ( DEF) en
el sistema de escape.
La designación del DEF empleado es
AdBlue Ⓡ 1)
. Se trata de un líquido no
tóxico, no inflamable, incoloro e ino‐
doro compuesto por un 32 % de urea
y un 68 % de agua.9 Advertencia
Evite el contacto de AdBlue con
los ojos o la piel.
En caso de contacto con los ojos
o la piel, aclare con agua.
1) Marca comercial registrada de Verband der Automobilindustrie e.V. (VDA).

178Conducción y manejoAtención
Evite el contacto de la pintura conAdBlue.
En caso de contacto, aclare con
agua.
AdBlue se congela a una temperatura
de aproximadamente -11 ºC. Puesto
que el vehículo está equipado con un precalentador de AdBlue, se garan‐
tiza la reducción de emisiones a bajas
temperaturas. El precalentador de
AdBlue funciona automáticamente.
Advertencias de nivel
El consumo de AdBlue es de aproxi‐
madamente 0,7 litros por 1000 km y
depende del estilo de conducción.
Si el nivel de AdBlue cae por debajo
de un valor determinado, se mostrará
una advertencia de nivel Rango
distancia AdBlue: 2400 km en el cen‐
tro de información del conductor
(DIC).
Debe reponerse un volumen de, al
menos, 5 litros de AdBlue lo antes
posible.
Es posible conducir sin restricciones.
Si no se repone AdBlue antes de
transcurrir una distancia determi‐
nada, se muestran advertencias de
nivel adicionales en el DIC en función del nivel de AdBlue actual. Despuésse muestran solicitudes para reponer
AdBlue y finalmente el anuncio paraevitar el rearranque del motor. Estasrestricciones son un requisito legal.
En un intervalo de AdBlue de
900 km, se muestran alternamente
los siguientes mensajes de adverten‐
cia en el DIC:
■ AdBlue Bajo Repostar ahora
■ Arranque motor impedido en 900
km
Además, el indicador de control Y
parpadea continuamente y suena un
aviso acústico cuatro veces cada
tres minutos.
