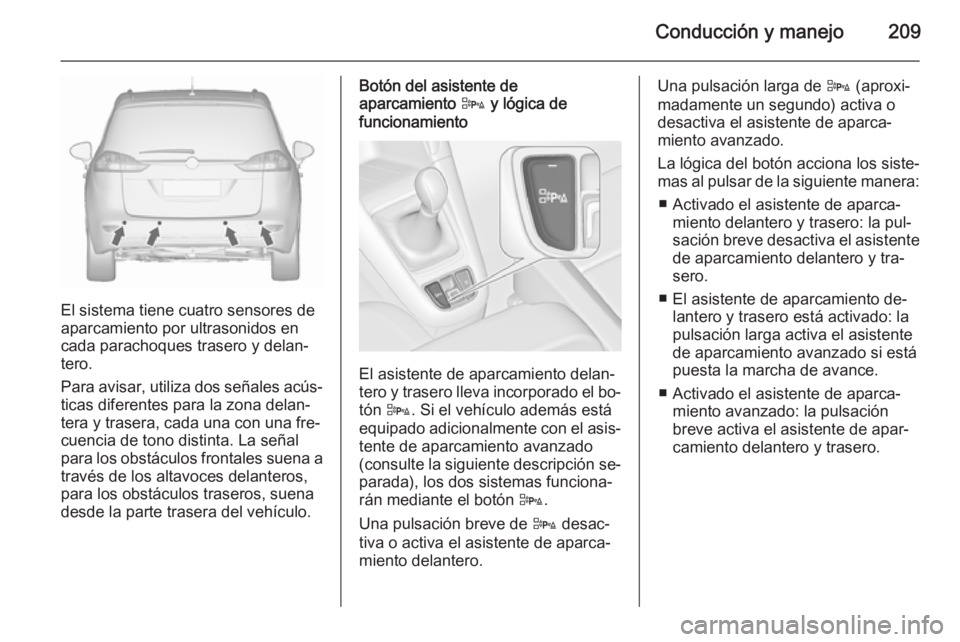

Conducción y manejo209
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una fre‐
cuencia de tono distinta. La señal
para los obstáculos frontales suena a
través de los altavoces delanteros,
para los obstáculos traseros, suena
desde la parte trasera del vehículo.
Botón del asistente de
aparcamiento D y lógica de
funcionamiento
El asistente de aparcamiento delan‐
tero y trasero lleva incorporado el bo‐
tón D. Si el vehículo además está
equipado adicionalmente con el asis‐
tente de aparcamiento avanzado
(consulte la siguiente descripción se‐ parada), los dos sistemas funciona‐
rán mediante el botón D.
Una pulsación breve de D desac‐
tiva o activa el asistente de aparca‐
miento delantero.
Una pulsación larga de D (aproxi‐
madamente un segundo) activa o
desactiva el asistente de aparca‐
miento avanzado.
La lógica del botón acciona los siste‐
mas al pulsar de la siguiente manera:
■ Activado el asistente de aparca‐ miento delantero y trasero: la pul‐
sación breve desactiva el asistente de aparcamiento delantero y tra‐sero.
■ El asistente de aparcamiento de‐ lantero y trasero está activado: la
pulsación larga activa el asistente
de aparcamiento avanzado si está
puesta la marcha de avance.
■ Activado el asistente de aparca‐ miento avanzado: la pulsación
breve activa el asistente de apar‐ camiento delantero y trasero.

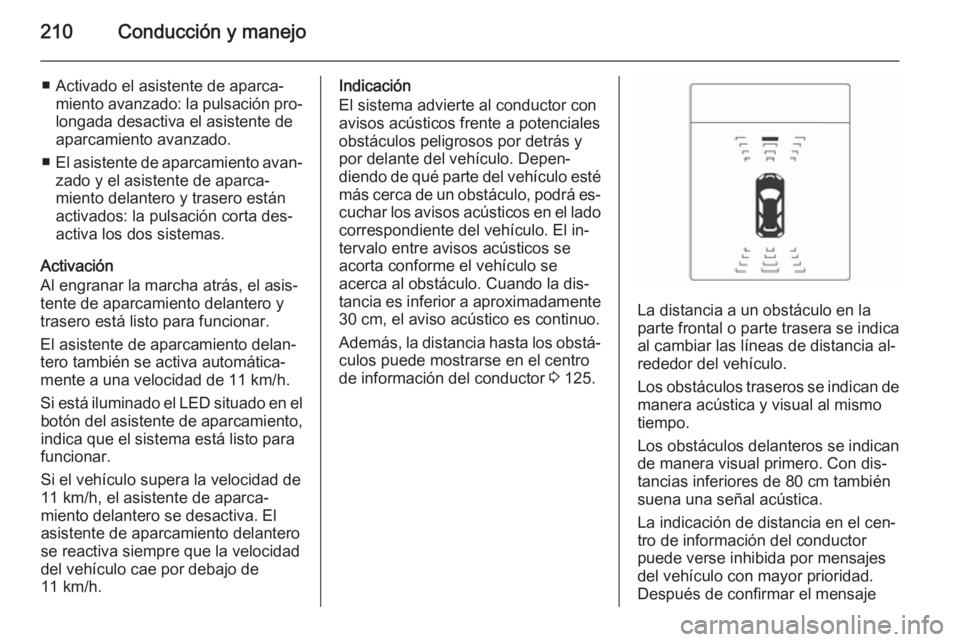

210Conducción y manejo
■ Activado el asistente de aparca‐miento avanzado: la pulsación pro‐
longada desactiva el asistente de
aparcamiento avanzado.
■ El asistente de aparcamiento avan‐
zado y el asistente de aparca‐
miento delantero y trasero están
activados: la pulsación corta des‐
activa los dos sistemas.
Activación
Al engranar la marcha atrás, el asis‐
tente de aparcamiento delantero y
trasero está listo para funcionar.
El asistente de aparcamiento delan‐
tero también se activa automática‐
mente a una velocidad de 11 km/h.
Si está iluminado el LED situado en el botón del asistente de aparcamiento,indica que el sistema está listo para
funcionar.
Si el vehículo supera la velocidad de
11 km/h, el asistente de aparca‐
miento delantero se desactiva. El asistente de aparcamiento delantero
se reactiva siempre que la velocidad
del vehículo cae por debajo de
11 km/h.Indicación
El sistema advierte al conductor con
avisos acústicos frente a potenciales
obstáculos peligrosos por detrás y por delante del vehículo. Depen‐
diendo de qué parte del vehículo esté
más cerca de un obstáculo, podrá es‐
cuchar los avisos acústicos en el lado
correspondiente del vehículo. El in‐
tervalo entre avisos acústicos se
acorta conforme el vehículo se
acerca al obstáculo. Cuando la dis‐
tancia es inferior a aproximadamente
30 cm, el aviso acústico es continuo.
Además, la distancia hasta los obstá‐
culos puede mostrarse en el centro
de información del conductor 3 125.
La distancia a un obstáculo en la
parte frontal o parte trasera se indica
al cambiar las líneas de distancia al‐
rededor del vehículo.
Los obstáculos traseros se indican de
manera acústica y visual al mismo
tiempo.
Los obstáculos delanteros se indican de manera visual primero. Con dis‐
tancias inferiores de 80 cm también
suena una señal acústica.
La indicación de distancia en el cen‐
tro de información del conductor
puede verse inhibida por mensajes
del vehículo con mayor prioridad.
Después de confirmar el mensaje

Conducción y manejo211
pulsando el botón SET/CLR de la pa‐
lanca de los intermitentes, vuelve a
aparecer la indicación de la distancia.
Desactivación
El asistente de aparcamiento trasero
se desactiva automáticamente al de‐
sengranar la marcha atrás.
El asistente de aparcamiento delan‐
tero se desactiva automáticamente a
una velocidad superior a 11 km/h.
Se puede desactivar manualmente
pulsando D brevemente.
Cuando el sistema se desactiva, el
LED del botón se apaga.
Además, Asistente de aparcamiento
desconectado salta en el centro de
información del conductor cuando el
sistema se desactiva manualmente.
Después de una desactivación ma‐
nual, el asistente de aparcamiento
delantero se activa de nuevo si se
pulsa D o si se aplica la marcha
atrás.
Avería
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, por ejemplo con los
sensores cubiertos de nieve, el indi‐
cador de control r se ilumina o se
mostrará un mensaje en el centro de
información del conductor.
Mensajes del vehículo 3 131.
Testigo de control r 3 121.Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en to‐ das las direcciones.

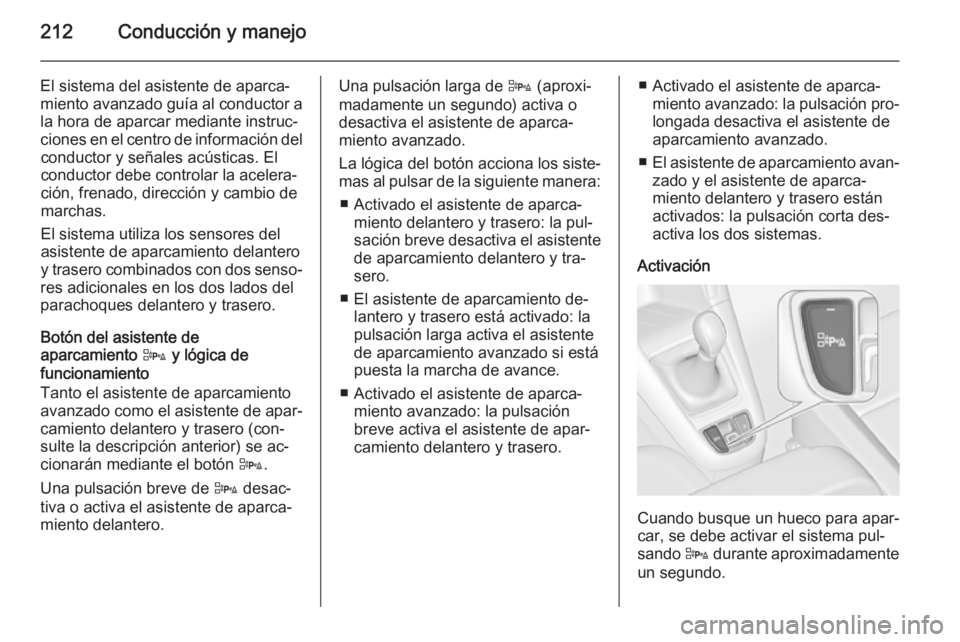

212Conducción y manejo
El sistema del asistente de aparca‐
miento avanzado guía al conductor a la hora de aparcar mediante instruc‐
ciones en el centro de información del conductor y señales acústicas. El
conductor debe controlar la acelera‐
ción, frenado, dirección y cambio de
marchas.
El sistema utiliza los sensores del
asistente de aparcamiento delantero
y trasero combinados con dos senso‐
res adicionales en los dos lados del
parachoques delantero y trasero.
Botón del asistente de
aparcamiento D y lógica de
funcionamiento
Tanto el asistente de aparcamiento
avanzado como el asistente de apar‐
camiento delantero y trasero (con‐
sulte la descripción anterior) se ac‐
cionarán mediante el botón D.
Una pulsación breve de D desac‐
tiva o activa el asistente de aparca‐
miento delantero.Una pulsación larga de D (aproxi‐
madamente un segundo) activa o
desactiva el asistente de aparca‐
miento avanzado.
La lógica del botón acciona los siste‐
mas al pulsar de la siguiente manera:
■ Activado el asistente de aparca‐ miento delantero y trasero: la pul‐
sación breve desactiva el asistente de aparcamiento delantero y tra‐
sero.
■ El asistente de aparcamiento de‐ lantero y trasero está activado: la
pulsación larga activa el asistente
de aparcamiento avanzado si está
puesta la marcha de avance.
■ Activado el asistente de aparca‐ miento avanzado: la pulsación
breve activa el asistente de apar‐ camiento delantero y trasero.■ Activado el asistente de aparca‐ miento avanzado: la pulsación pro‐
longada desactiva el asistente de
aparcamiento avanzado.
■ El asistente de aparcamiento avan‐
zado y el asistente de aparca‐
miento delantero y trasero están
activados: la pulsación corta des‐
activa los dos sistemas.
Activación
Cuando busque un hueco para apar‐
car, se debe activar el sistema pul‐
sando D durante aproximadamente
un segundo.

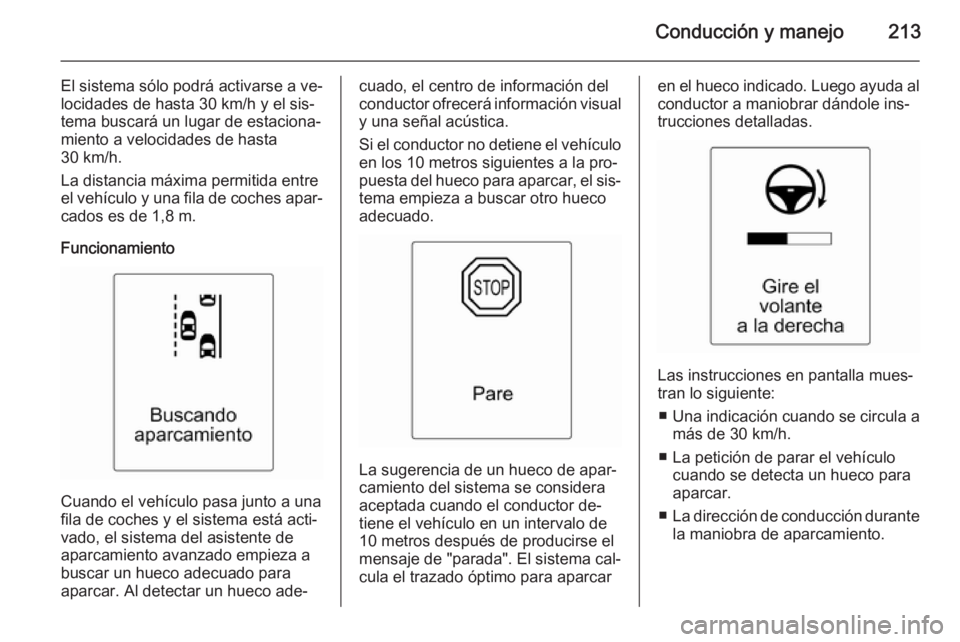

Conducción y manejo213
El sistema sólo podrá activarse a ve‐
locidades de hasta 30 km/h y el sis‐
tema buscará un lugar de estaciona‐
miento a velocidades de hasta
30 km/h.
La distancia máxima permitida entre
el vehículo y una fila de coches apar‐ cados es de 1,8 m.
Funcionamiento
Cuando el vehículo pasa junto a una
fila de coches y el sistema está acti‐
vado, el sistema del asistente de aparcamiento avanzado empieza a
buscar un hueco adecuado para
aparcar. Al detectar un hueco ade‐
cuado, el centro de información del
conductor ofrecerá información visual
y una señal acústica.
Si el conductor no detiene el vehículo
en los 10 metros siguientes a la pro‐
puesta del hueco para aparcar, el sis‐
tema empieza a buscar otro hueco
adecuado.
La sugerencia de un hueco de apar‐
camiento del sistema se considera
aceptada cuando el conductor de‐
tiene el vehículo en un intervalo de
10 metros después de producirse el
mensaje de "parada". El sistema cal‐
cula el trazado óptimo para aparcar
en el hueco indicado. Luego ayuda al conductor a maniobrar dándole ins‐trucciones detalladas.
Las instrucciones en pantalla mues‐
tran lo siguiente:
■ Una indicación cuando se circula a
más de 30 km/h.
■ La petición de parar el vehículo cuando se detecta un hueco para
aparcar.
■ La dirección de conducción durante
la maniobra de aparcamiento.

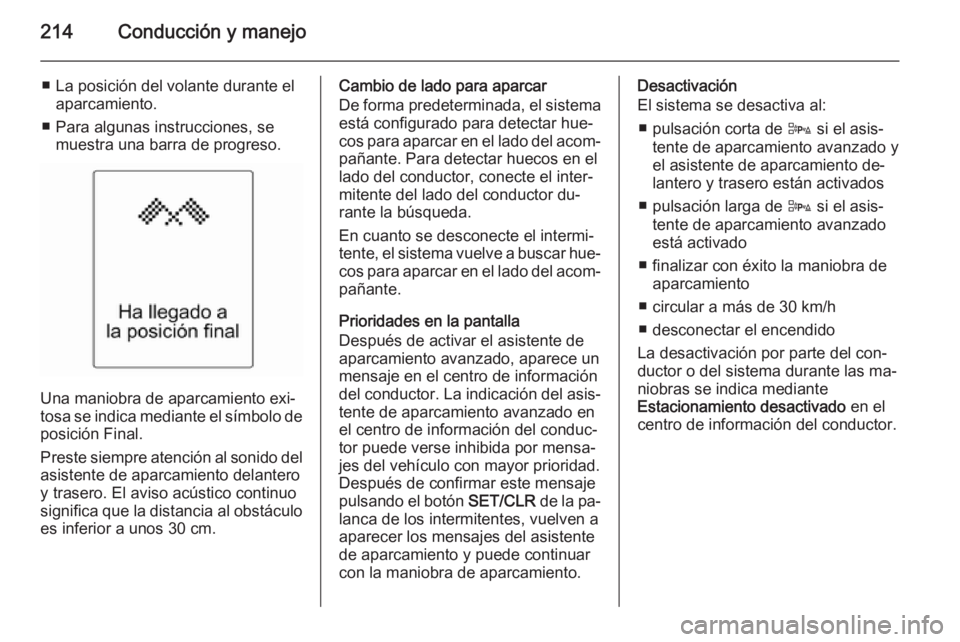

214Conducción y manejo
■ La posición del volante durante elaparcamiento.
■ Para algunas instrucciones, se muestra una barra de progreso.
Una maniobra de aparcamiento exi‐
tosa se indica mediante el símbolo de
posición Final.
Preste siempre atención al sonido del
asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
significa que la distancia al obstáculo es inferior a unos 30 cm.
Cambio de lado para aparcar
De forma predeterminada, el sistema está configurado para detectar hue‐
cos para aparcar en el lado del acom‐
pañante. Para detectar huecos en el lado del conductor, conecte el inter‐
mitente del lado del conductor du‐
rante la búsqueda.
En cuanto se desconecte el intermi‐
tente, el sistema vuelve a buscar hue‐
cos para aparcar en el lado del acom‐ pañante.
Prioridades en la pantalla
Después de activar el asistente de
aparcamiento avanzado, aparece un
mensaje en el centro de información
del conductor. La indicación del asis‐
tente de aparcamiento avanzado en
el centro de información del conduc‐
tor puede verse inhibida por mensa‐
jes del vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando el botón SET/CLR de la pa‐
lanca de los intermitentes, vuelven a
aparecer los mensajes del asistente
de aparcamiento y puede continuar
con la maniobra de aparcamiento.Desactivación
El sistema se desactiva al:
■ pulsación corta de D si el asis‐
tente de aparcamiento avanzado y
el asistente de aparcamiento de‐
lantero y trasero están activados
■ pulsación larga de D si el asis‐
tente de aparcamiento avanzado
está activado
■ finalizar con éxito la maniobra de aparcamiento
■ circular a más de 30 km/h
■ desconectar el encendido
La desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en el
centro de información del conductor.

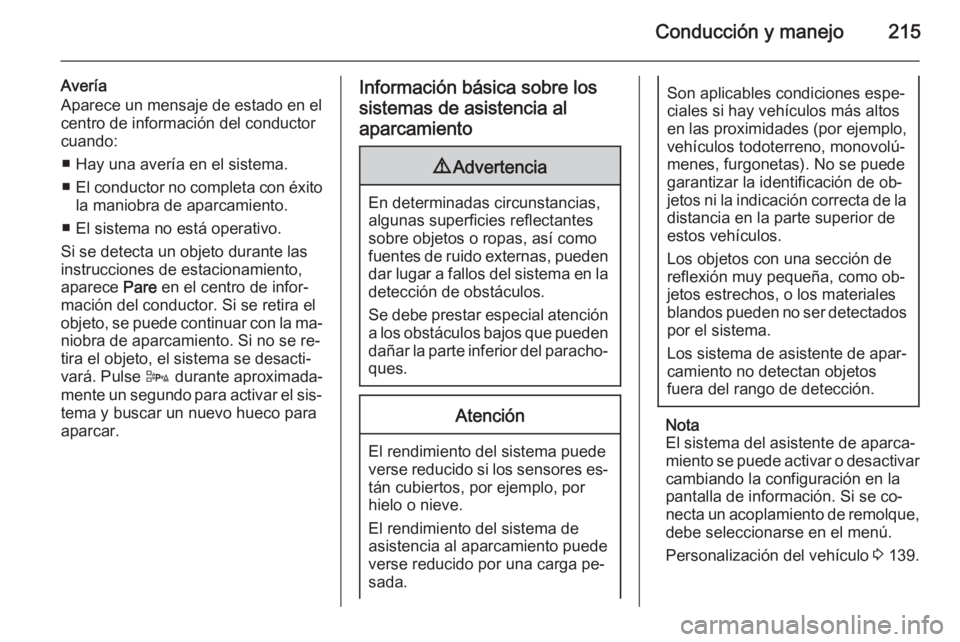

Conducción y manejo215
Avería
Aparece un mensaje de estado en el
centro de información del conductor
cuando:
■ Hay una avería en el sistema.
■ El conductor no completa con éxito
la maniobra de aparcamiento.
■ El sistema no está operativo.
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la ma‐ niobra de aparcamiento. Si no se re‐
tira el objeto, el sistema se desacti‐
vará. Pulse D durante aproximada‐
mente un segundo para activar el sis‐ tema y buscar un nuevo hueco para
aparcar.Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo,
vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
El sistema del asistente de aparca‐
miento se puede activar o desactivar cambiando la configuración en la
pantalla de información. Si se co‐
necta un acoplamiento de remolque, debe seleccionarse en el menú.
Personalización del vehículo 3 139.

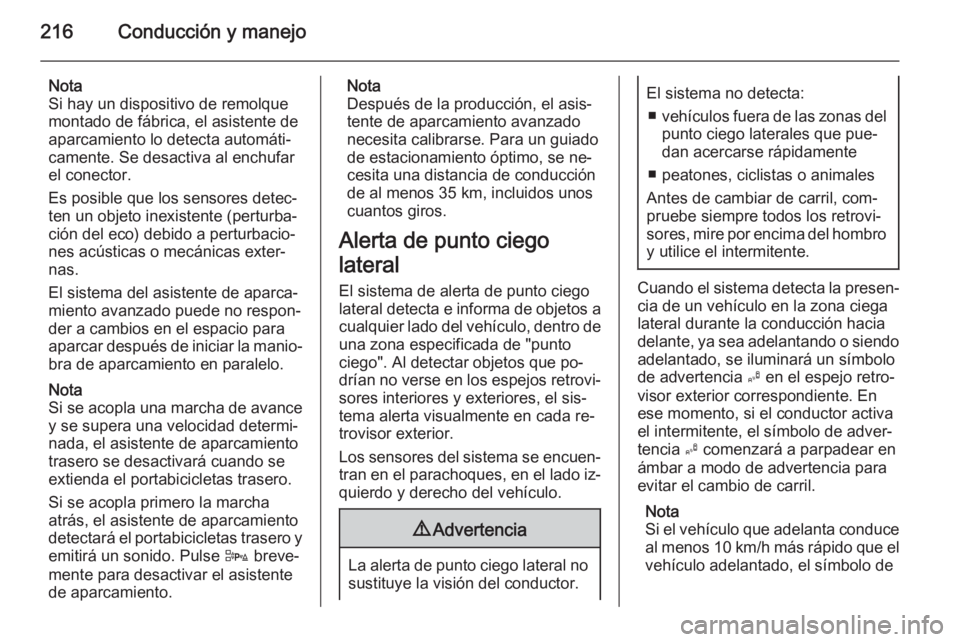

216Conducción y manejo
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Si se acopla una marcha de avance
y se supera una velocidad determi‐
nada, el asistente de aparcamiento
trasero se desactivará cuando se
extienda el portabicicletas trasero.
Si se acopla primero la marcha
atrás, el asistente de aparcamiento
detectará el portabicicletas trasero y emitirá un sonido. Pulse D breve‐
mente para desactivar el asistente
de aparcamiento.Nota
Después de la producción, el asis‐
tente de aparcamiento avanzado
necesita calibrarse. Para un guiado
de estacionamiento óptimo, se ne‐
cesita una distancia de conducción
de al menos 35 km, incluidos unos
cuantos giros.
Alerta de punto ciego
lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que po‐ drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado iz‐
quierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
■ vehículos fuera de las zonas del
punto ciego laterales que pue‐
dan acercarse rápidamente
■ peatones, ciclistas o animales
Antes de cambiar de carril, com‐ pruebe siempre todos los retrovi‐sores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.
Nota
Si el vehículo que adelanta conduce
al menos 10 km/h más rápido que el vehículo adelantado, el símbolo de

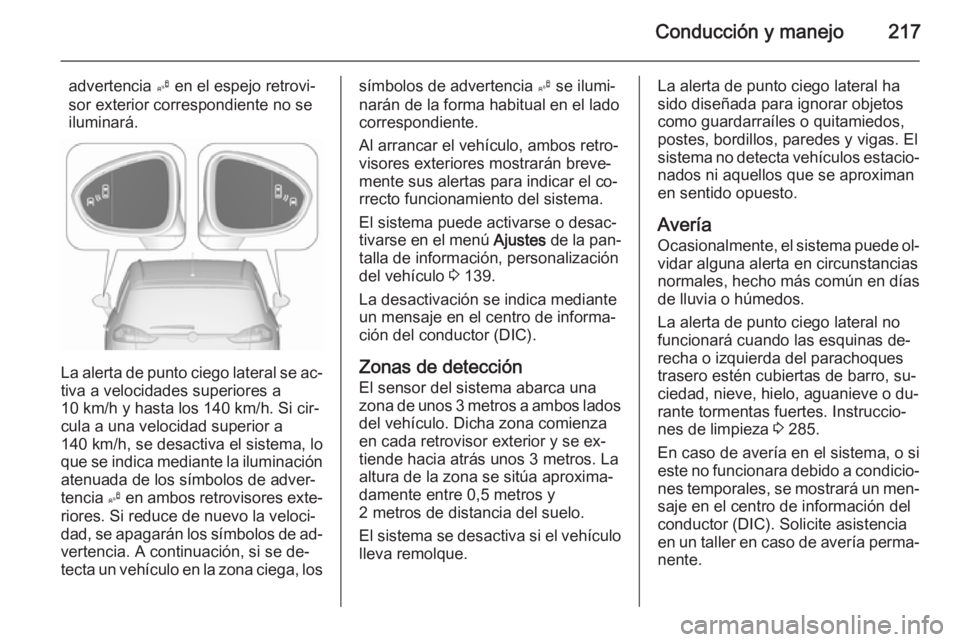

Conducción y manejo217
advertencia B en el espejo retrovi‐
sor exterior correspondiente no se iluminará.
La alerta de punto ciego lateral se ac‐ tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐
vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los
símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la pan‐
talla de información, personalización del vehículo 3 139.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor (DIC).
Zonas de detección El sensor del sistema abarca una
zona de unos 3 metros a ambos lados
del vehículo. Dicha zona comienza
en cada retrovisor exterior y se ex‐ tiende hacia atrás unos 3 metros. La
altura de la zona se sitúa aproxima‐
damente entre 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo lleva remolque.La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El sistema no detecta vehículos estacio‐
nados ni aquellos que se aproximan
en sentido opuesto.
Avería
Ocasionalmente, el sistema puede ol‐
vidar alguna alerta en circunstancias
normales, hecho más común en días de lluvia o húmedos.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐
recha o izquierda del parachoques
trasero estén cubiertas de barro, su‐
ciedad, nieve, hielo, aguanieve o du‐
rante tormentas fuertes. Instruccio‐
nes de limpieza 3 285.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐
nes temporales, se mostrará un men‐ saje en el centro de información del
conductor (DIC). Solicite asistencia
en un taller en caso de avería perma‐
nente.

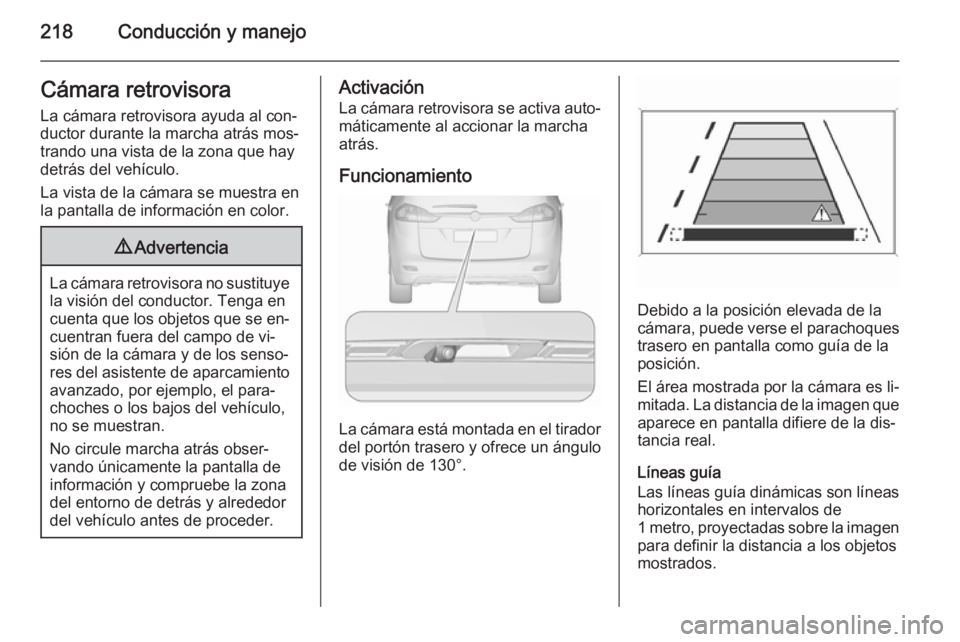

218Conducción y manejoCámara retrovisora
La cámara retrovisora ayuda al con‐
ductor durante la marcha atrás mos‐
trando una vista de la zona que hay
detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada en el tirador del portón trasero y ofrece un ángulo
de visión de 130°.
Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es li‐ mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
1 metro, proyectadas sobre la imagen para definir la distancia a los objetos
mostrados.
