Cuidado del vehículo249Sustitución de
bombillas
Desconecte el encendido y el inte‐
rruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe su‐ jetar por la base. No toque el cristalde la bombilla con las manos desnu‐das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.Faros halógenos
Faros bi-halógenos (1) con una bom‐
billa para las luces de cruce y de ca‐
rretera.
Intermitentes delanteros (2) .
Luz lateral / luz de circulación
diurna (3) .

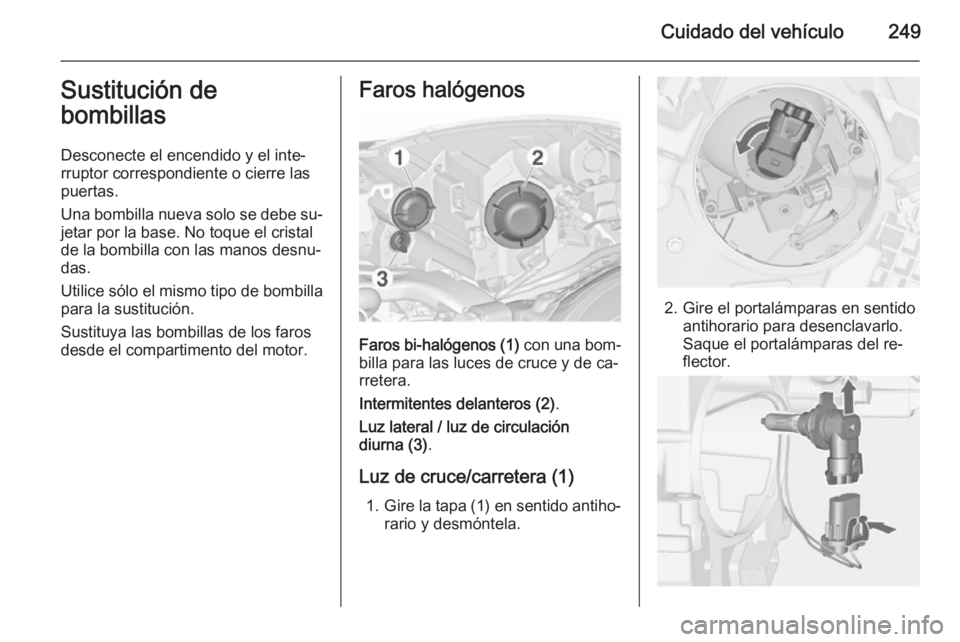

Luz de cruce/carretera (1) 1. Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.

250Cuidado del vehículo
3. Separe el portalámparas del co‐nector presionando el saliente defijación.
4. Sustituya la bombilla y conecte el portalámparas al conector del en‐chufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Intermitentes delanteros (2)1. Gire el casquillo (2) en sentido an‐
tihorario para desenclavar. Saque
el casquillo del reflector.
2. Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
3. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Luz lateral / luz de circulación
diurna (3)
1. Gire el casquillo (3) en sentido an‐
tihorario para desengancharlo.
Saque el casquillo del reflector.

Cuidado del vehículo251

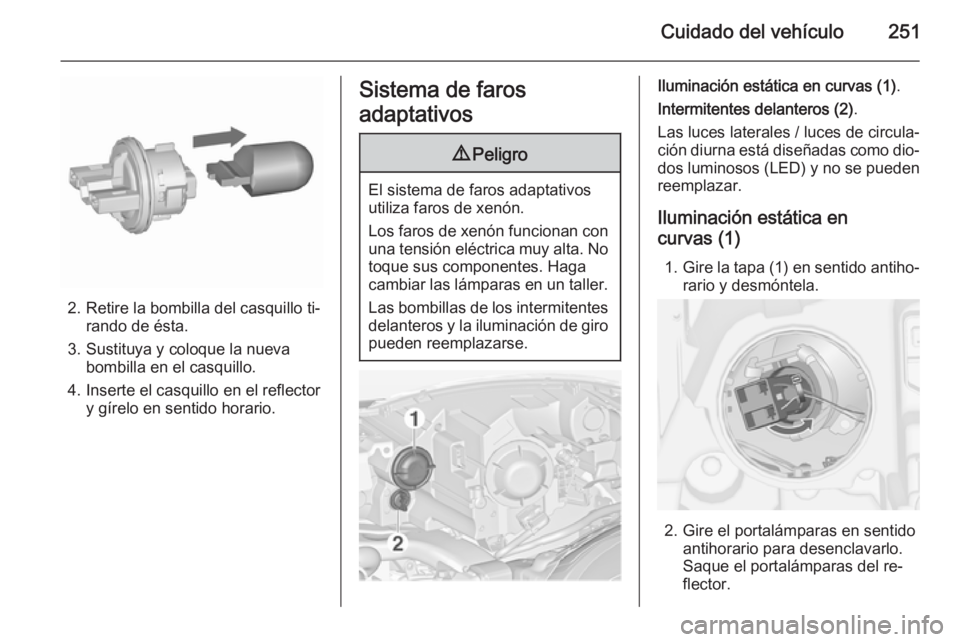

2. Retire la bombilla del casquillo ti‐rando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Sistema de faros
adaptativos9 Peligro
El sistema de faros adaptativos
utiliza faros de xenón.
Los faros de xenón funcionan con una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las bombillas de los intermitentesdelanteros y la iluminación de giro pueden reemplazarse.
Iluminación estática en curvas (1) .
Intermitentes delanteros (2) .
Las luces laterales / luces de circula‐
ción diurna está diseñadas como dio‐
dos luminosos (LED) y no se pueden
reemplazar.
Iluminación estática en curvas (1)
1. Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.

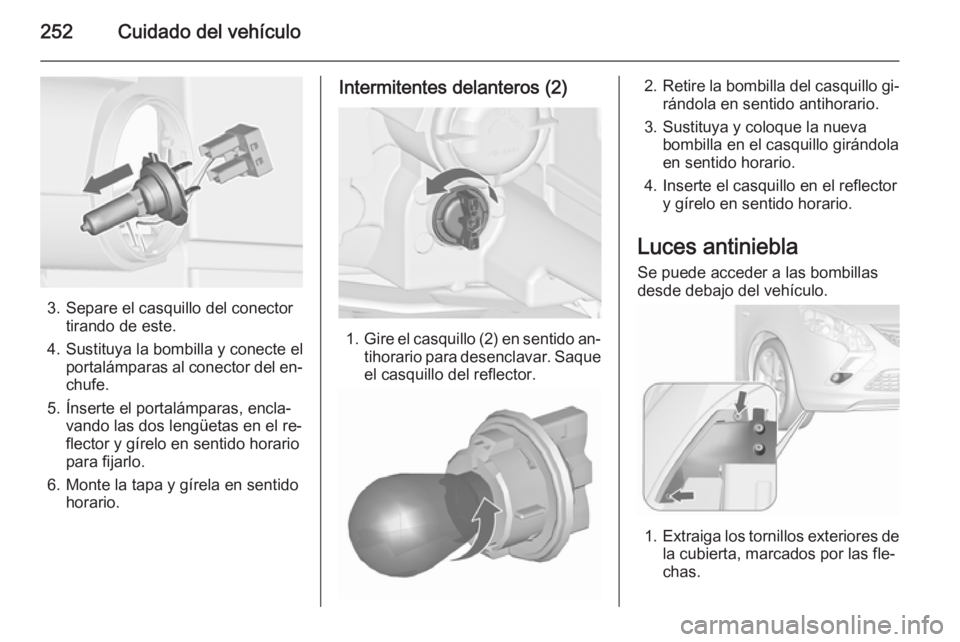

252Cuidado del vehículo
3. Separe el casquillo del conectortirando de este.
4. Sustituya la bombilla y conecte el portalámparas al conector del en‐chufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Intermitentes delanteros (2)
1.Gire el casquillo (2) en sentido an‐
tihorario para desenclavar. Saque
el casquillo del reflector.
2. Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
3. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Luces antiniebla Se puede acceder a las bombillas
desde debajo del vehículo.
1. Extraiga los tornillos exteriores de
la cubierta, marcados por las fle‐
chas.

Cuidado del vehículo253

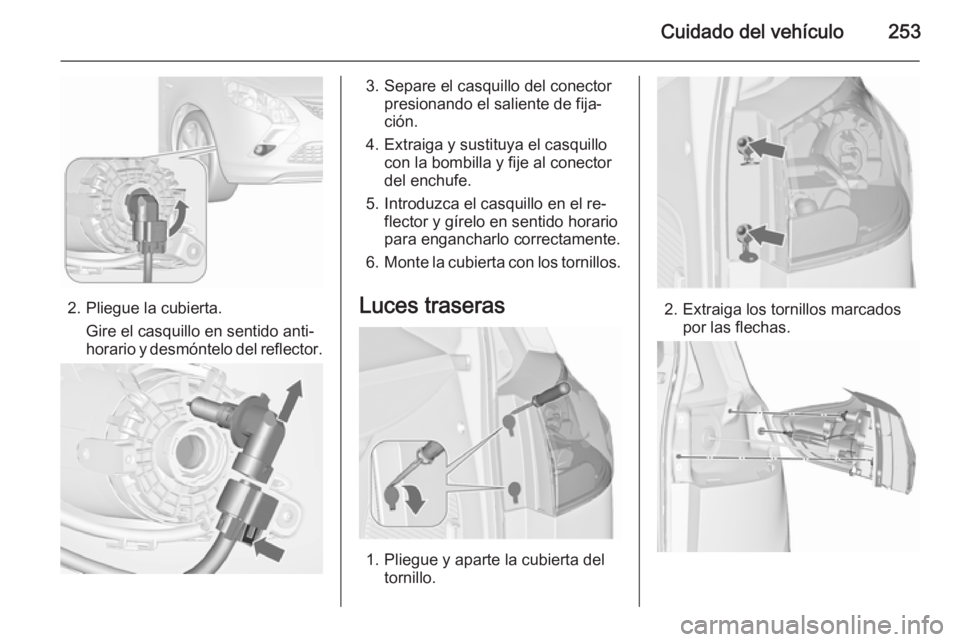

2. Pliegue la cubierta.Gire el casquillo en sentido anti‐
horario y desmóntelo del reflector.
3. Separe el casquillo del conector presionando el saliente de fija‐
ción.
4. Extraiga y sustituya el casquillo con la bombilla y fije al conector
del enchufe.
5. Introduzca el casquillo en el re‐ flector y gírelo en sentido horario
para engancharlo correctamente.
6. Monte la cubierta con los tornillos.
Luces traseras
1. Pliegue y aparte la cubierta del tornillo.
2. Extraiga los tornillos marcados por las flechas.

254Cuidado del vehículo

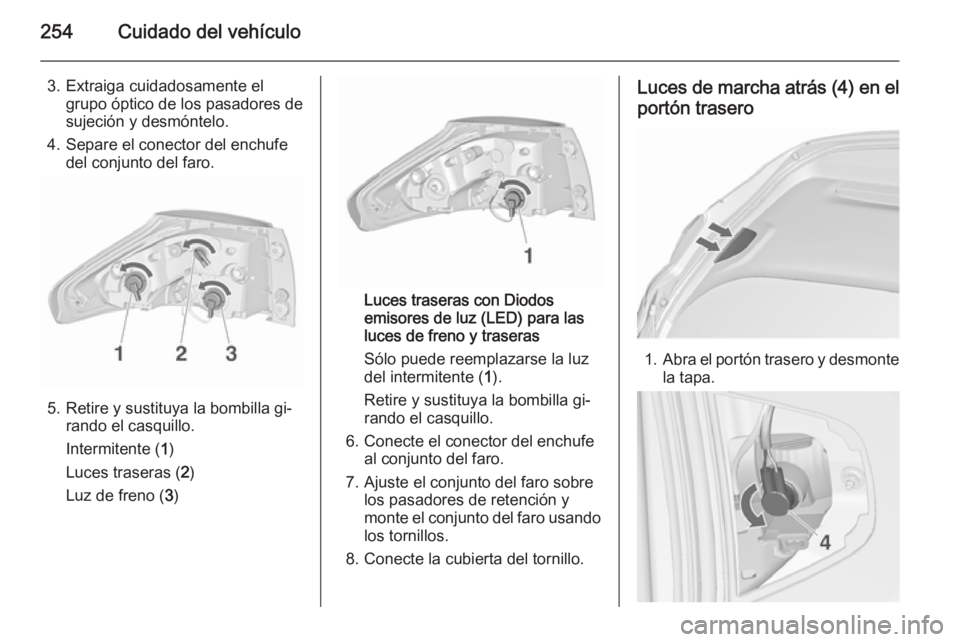

3. Extraiga cuidadosamente elgrupo óptico de los pasadores de
sujeción y desmóntelo.
4. Separe el conector del enchufe del conjunto del faro.
5. Retire y sustituya la bombilla gi‐rando el casquillo.
Intermitente ( 1)
Luces traseras ( 2)
Luz de freno ( 3)
Luces traseras con Diodos
emisores de luz (LED) para las
luces de freno y traseras
Sólo puede reemplazarse la luz
del intermitente ( 1).
Retire y sustituya la bombilla gi‐
rando el casquillo.
6. Conecte el conector del enchufe al conjunto del faro.
7. Ajuste el conjunto del faro sobre los pasadores de retención y
monte el conjunto del faro usando los tornillos.
8. Conecte la cubierta del tornillo.
Luces de marcha atrás (4) en el portón trasero
1. Abra el portón trasero y desmonte
la tapa.

Cuidado del vehículo255

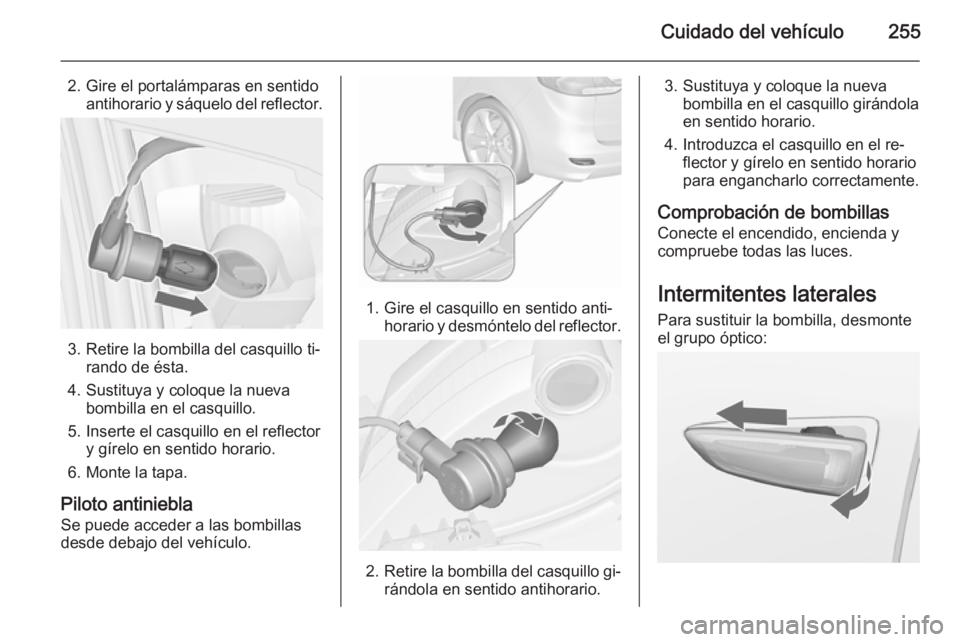

2. Gire el portalámparas en sentidoantihorario y sáquelo del reflector.
3. Retire la bombilla del casquillo ti‐ rando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
6. Monte la tapa.
Piloto antiniebla Se puede acceder a las bombillas
desde debajo del vehículo.
1. Gire el casquillo en sentido anti‐ horario y desmóntelo del reflector.
2.Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
3. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
4. Introduzca el casquillo en el re‐ flector y gírelo en sentido horario
para engancharlo correctamente.
Comprobación de bombillas Conecte el encendido, encienda y
compruebe todas las luces.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:

256Cuidado del vehículo

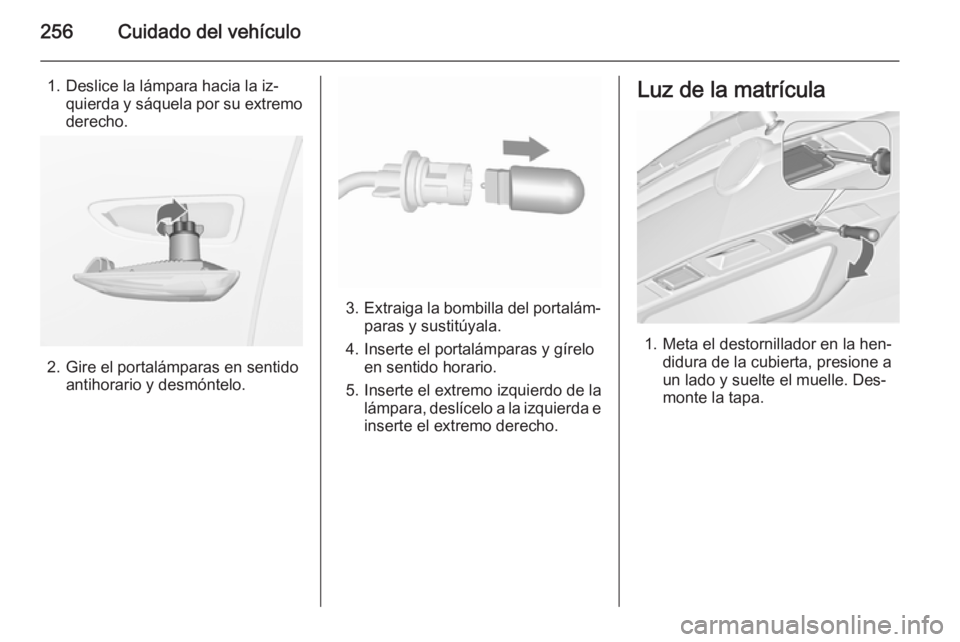

1. Deslice la lámpara hacia la iz‐quierda y sáquela por su extremo
derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle. Des‐
monte la tapa.

Cuidado del vehículo257

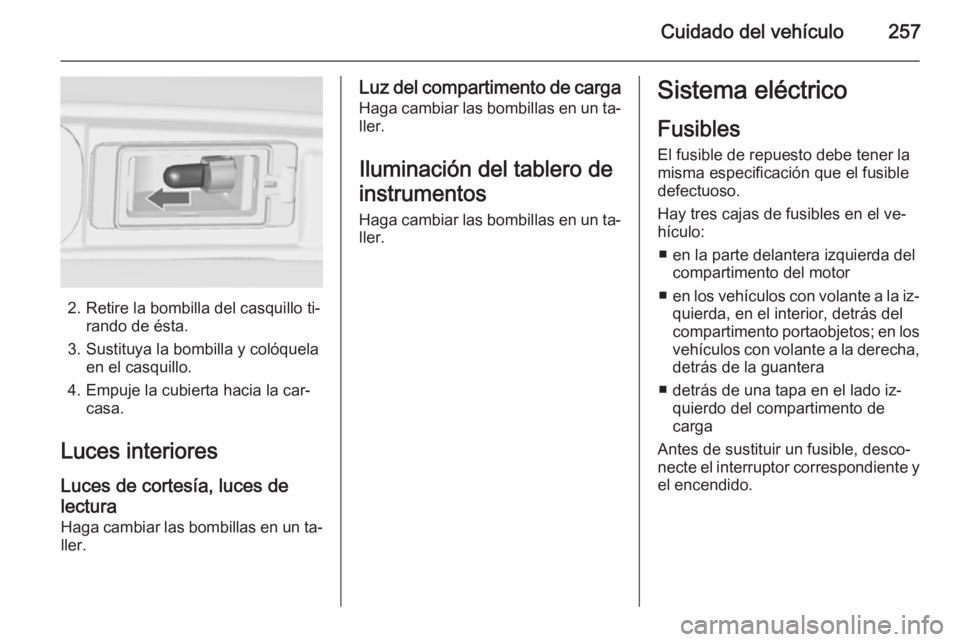

2. Retire la bombilla del casquillo ti‐rando de ésta.
3. Sustituya la bombilla y colóquela en el casquillo.
4. Empuje la cubierta hacia la car‐ casa.
Luces interiores Luces de cortesía, luces de
lectura Haga cambiar las bombillas en un ta‐
ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐ ller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, en el interior, detrás del
compartimento portaobjetos; en los
vehículos con volante a la derecha, detrás de la guantera
■ detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.

258Cuidado del vehículo

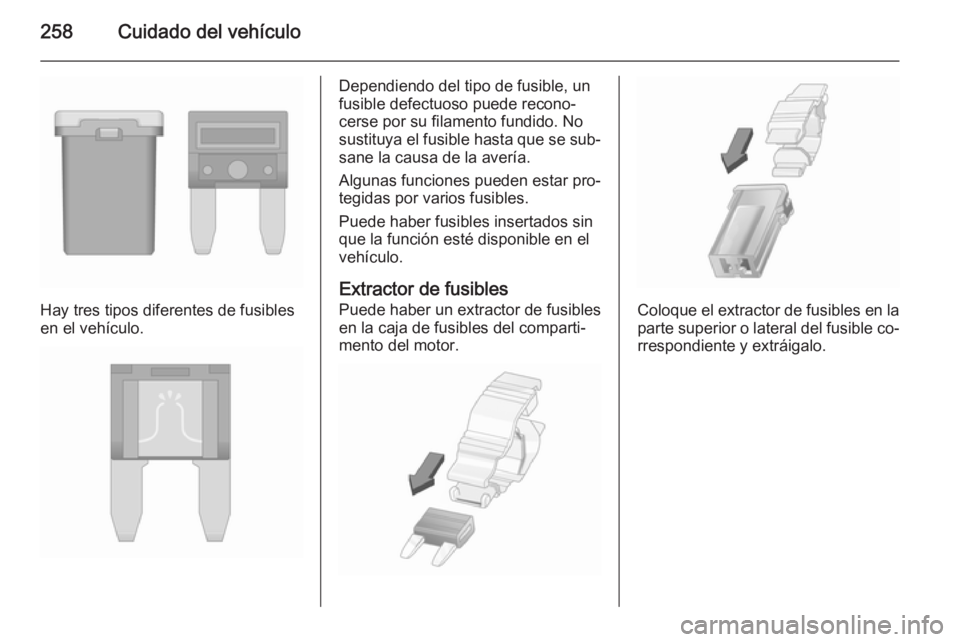

Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
