OPEL ZAFIRA C 2015.5 Manuale di uso e manutenzione (in Italian)

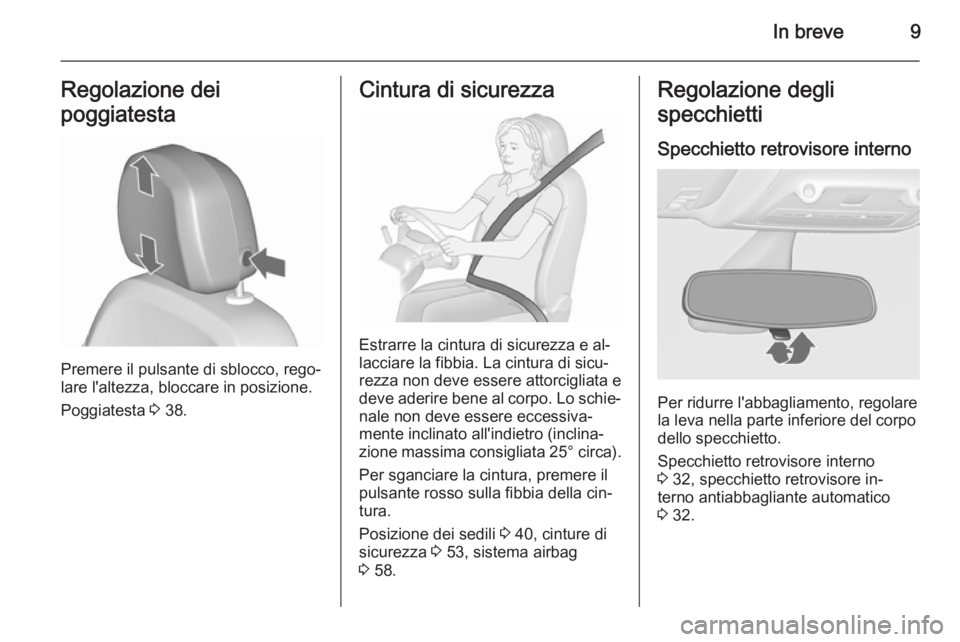

In breve9Regolazione dei
poggiatesta
Premere il pulsante di sblocco, rego‐
lare l'altezza, bloccare in posizione.
Poggiatesta 3 38.
Cintura di sicurezza
Estrarre la cintura di sicurezza e al‐
lacciare la fibbia. La cintura di sicu‐
rezza non deve essere attorcigliata e
deve aderire bene al corpo. Lo schie‐
nale non deve essere eccessiva‐
mente inclinato all'indietro (inclina‐
zione massima consigliata 25° circa).
Per sganciare la cintura, premere il pulsante rosso sulla fibbia della cin‐
tura.
Posizione dei sedili 3 40, cinture di
sicurezza 3 53, sistema airbag
3 58.
Regolazione degli
specchietti
Specchietto retrovisore interno
Per ridurre l'abbagliamento, regolare
la leva nella parte inferiore del corpo
dello specchietto.
Specchietto retrovisore interno
3 32, specchietto retrovisore in‐
terno antiabbagliante automatico
3 32.

10In breve
Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 31, regolazione elettrica
3 31, specchietti retrovisori esterni
ripiegabili 3 31, specchietti retrovi‐
sori esterni riscaldati 3 32.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 58, posizioni del‐
l'interruttore di accensione 3 168.

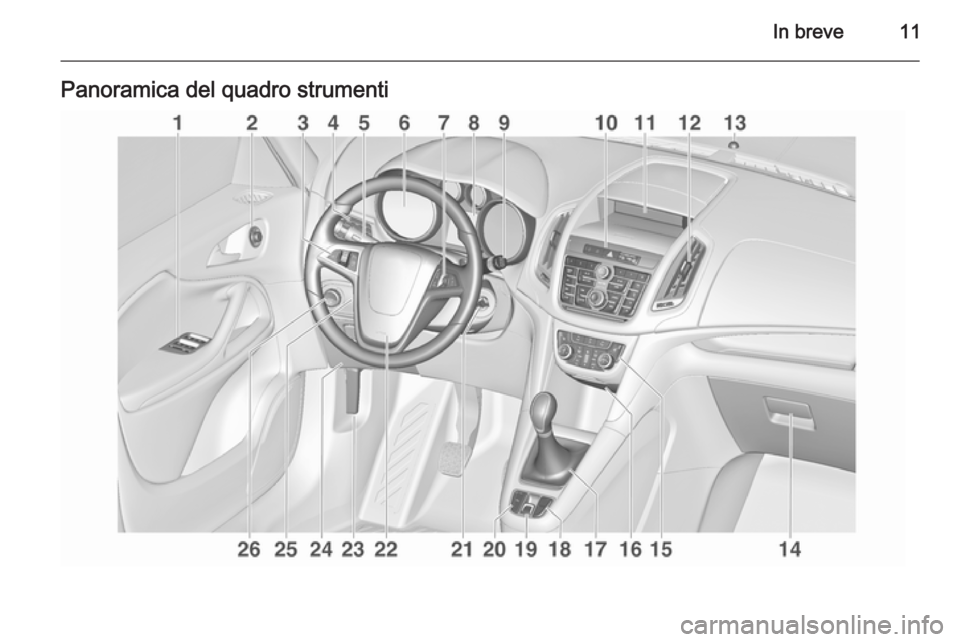

In breve11Panoramica del quadro strumenti

12In breve

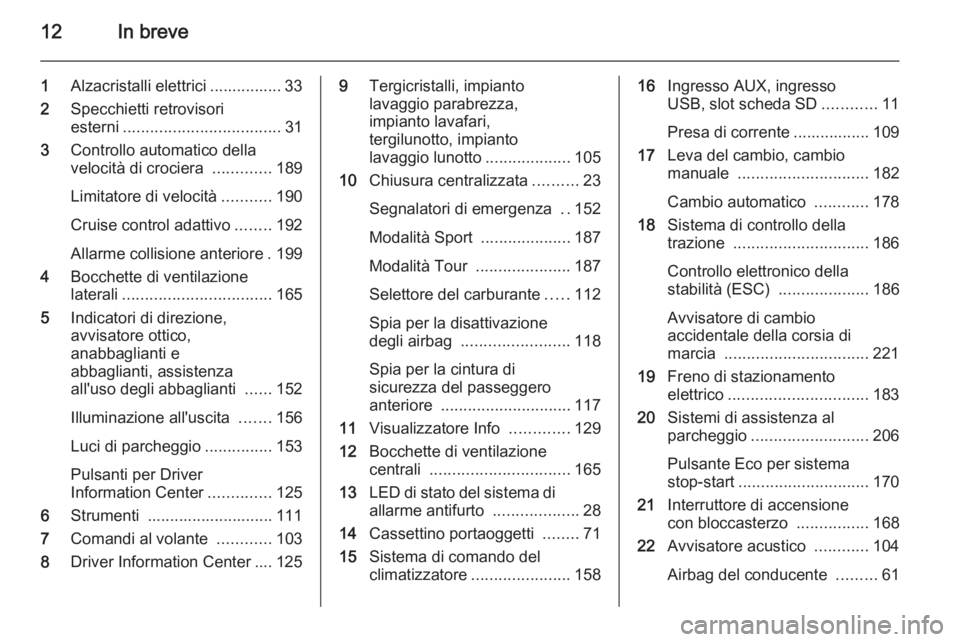

1Alzacristalli elettrici ................ 33
2 Specchietti retrovisori
esterni ................................... 31
3 Controllo automatico della
velocità di crociera .............189
Limitatore di velocità ...........190
Cruise control adattivo ........192
Allarme collisione anteriore . 199
4 Bocchette di ventilazione
laterali ................................. 165
5 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e
abbaglianti, assistenza
all'uso degli abbaglianti ......152
Illuminazione all'uscita .......156
Luci di parcheggio ...............153
Pulsanti per Driver
Information Center ..............125
6 Strumenti ............................ 111
7 Comandi al volante ............103
8 Driver Information Center .... 1259Tergicristalli, impianto
lavaggio parabrezza,
impianto lavafari,
tergilunotto, impianto
lavaggio lunotto ...................105
10 Chiusura centralizzata ..........23
Segnalatori di emergenza ..152
Modalità Sport ....................187
Modalità Tour .....................187
Selettore del carburante .....112
Spia per la disattivazione
degli airbag ........................ 118
Spia per la cintura di
sicurezza del passeggero
anteriore ............................. 117
11 Visualizzatore Info .............129
12 Bocchette di ventilazione
centrali ............................... 165
13 LED di stato del sistema di
allarme antifurto ...................28
14 Cassettino portaoggetti ........71
15 Sistema di comando del
climatizzatore ...................... 15816Ingresso AUX, ingresso
USB, slot scheda SD ............11
Presa di corrente ................. 109
17 Leva del cambio, cambio
manuale ............................. 182
Cambio automatico ............178
18 Sistema di controllo della
trazione .............................. 186
Controllo elettronico della
stabilità (ESC) ....................186
Avvisatore di cambio
accidentale della corsia di
marcia ................................ 221
19 Freno di stazionamento
elettrico ............................... 183
20 Sistemi di assistenza al
parcheggio .......................... 206
Pulsante Eco per sistema
stop-start ............................. 170
21 Interruttore di accensione
con bloccasterzo ................168
22 Avvisatore acustico ............104
Airbag del conducente .........61

In breve13

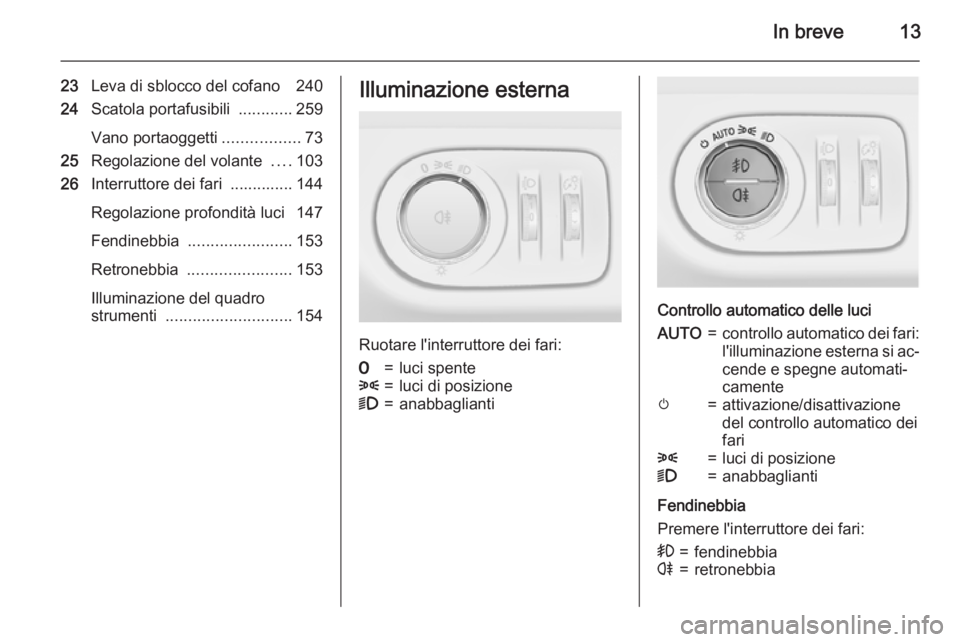

23Leva di sblocco del cofano 240
24 Scatola portafusibili ............259
Vano portaoggetti .................73
25 Regolazione del volante ....103
26 Interruttore dei fari .............. 144
Regolazione profondità luci 147
Fendinebbia ....................... 153
Retronebbia ....................... 153
Illuminazione del quadro
strumenti ............................ 154Illuminazione esterna
Ruotare l'interruttore dei fari:
7=luci spente8=luci di posizione9=anabbaglianti
Controllo automatico delle luci
AUTO=controllo automatico dei fari:
l'illuminazione esterna si ac‐ cende e spegne automati‐
camentem=attivazione/disattivazione
del controllo automatico dei
fari8=luci di posizione9=anabbaglianti
Fendinebbia
Premere l'interruttore dei fari:
>=fendinebbiar=retronebbia

14In breve

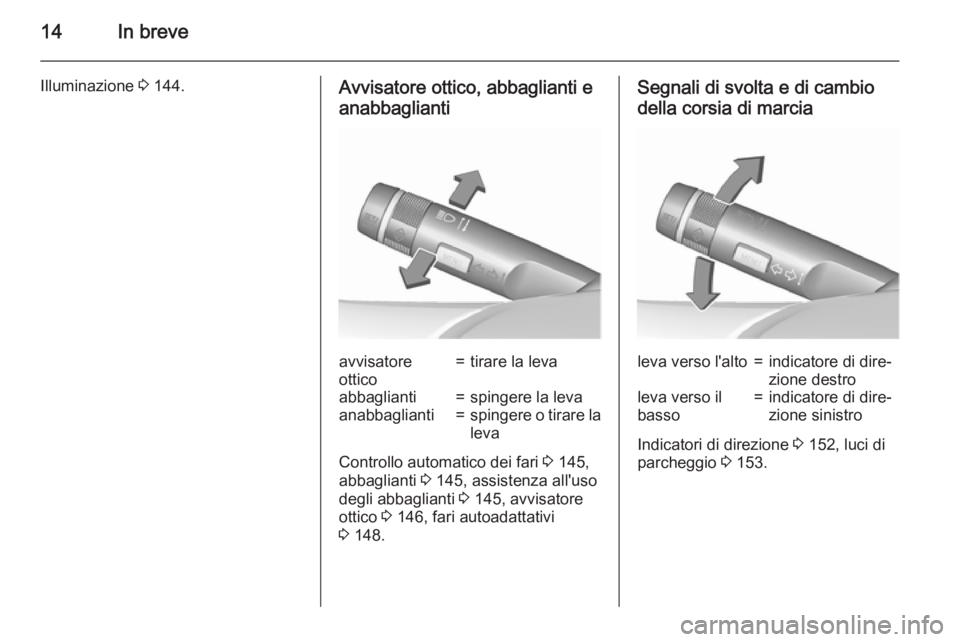

Illuminazione 3 144.Avvisatore ottico, abbaglianti e
anabbagliantiavvisatore
ottico=tirare la levaabbaglianti=spingere la levaanabbaglianti=spingere o tirare la
leva
Controllo automatico dei fari 3 145,
abbaglianti 3 145, assistenza all'uso
degli abbaglianti 3 145, avvisatore
ottico 3 146, fari autoadattativi
3 148.
Segnali di svolta e di cambio
della corsia di marcialeva verso l'alto=indicatore di dire‐
zione destroleva verso il
basso=indicatore di dire‐
zione sinistro
Indicatori di direzione 3 152, luci di
parcheggio 3 153.

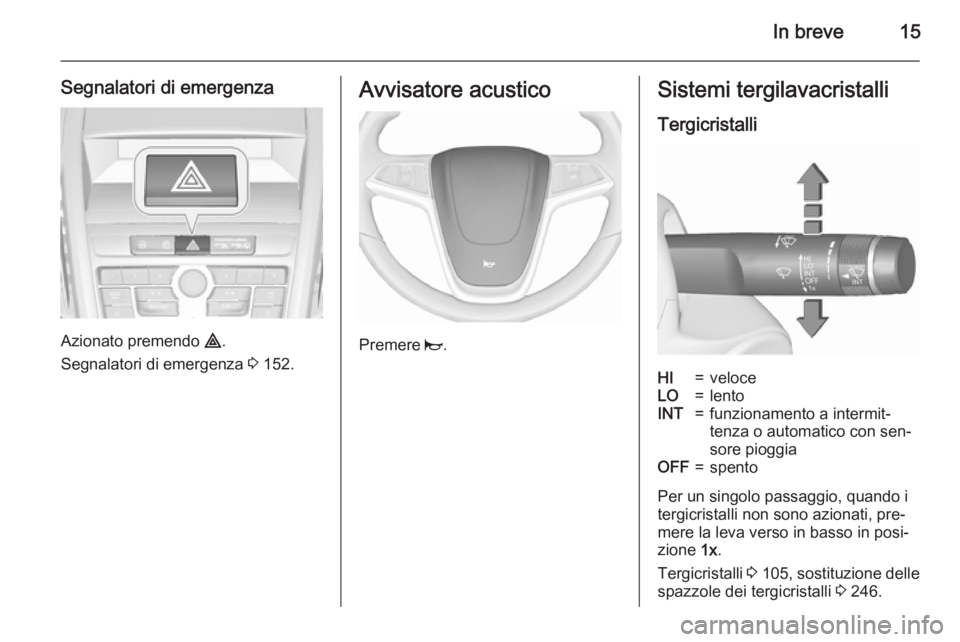

In breve15
Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 152.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI=veloceLO=lentoINT=funzionamento a intermit‐
tenza o automatico con sen‐
sore pioggiaOFF=spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 1x.
Tergicristalli 3 105 , sostituzione delle
spazzole dei tergicristalli 3 246.

16In breve

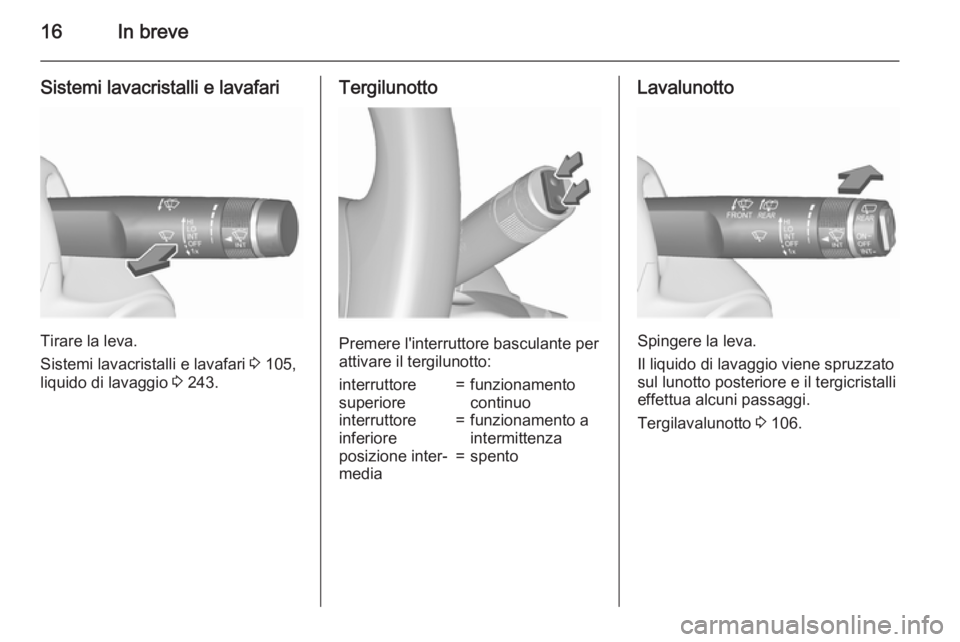

Sistemi lavacristalli e lavafari
Tirare la leva.
Sistemi lavacristalli e lavafari 3 105,
liquido di lavaggio 3 243.
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interruttore
superiore=funzionamento
continuointerruttore
inferiore=funzionamento a
intermittenzaposizione inter‐
media=spentoLavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 106.

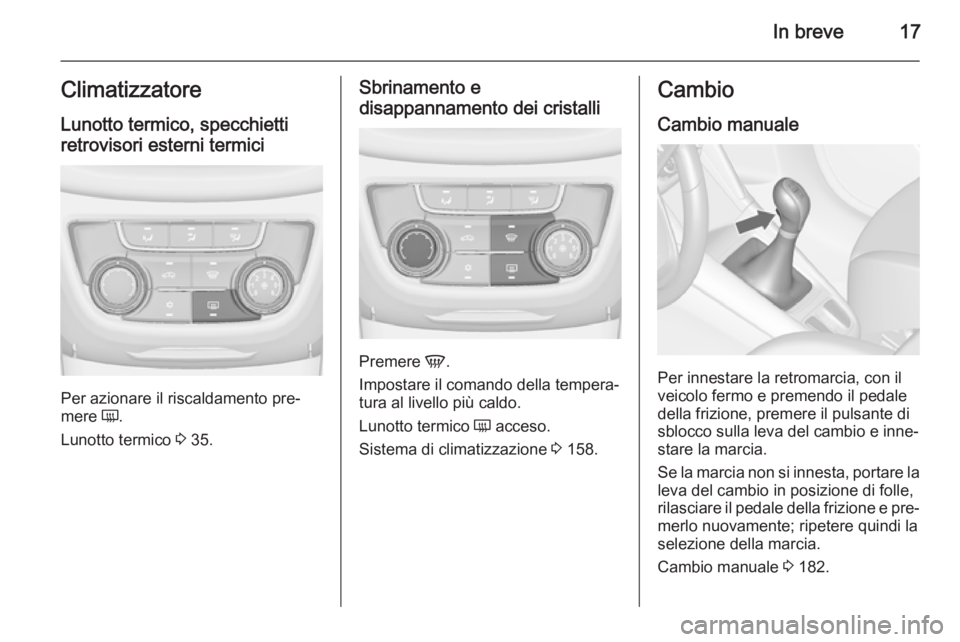

In breve17ClimatizzatoreLunotto termico, specchietti
retrovisori esterni termici
Per azionare il riscaldamento pre‐
mere Ü.
Lunotto termico 3 35.
Sbrinamento e
disappannamento dei cristalli
Premere V.
Impostare il comando della tempera‐
tura al livello più caldo.
Lunotto termico Ü acceso.
Sistema di climatizzazione 3 158.
Cambio
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo e premendo il pedale
della frizione, premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la selezione della marcia.
Cambio manuale 3 182.

18In breve

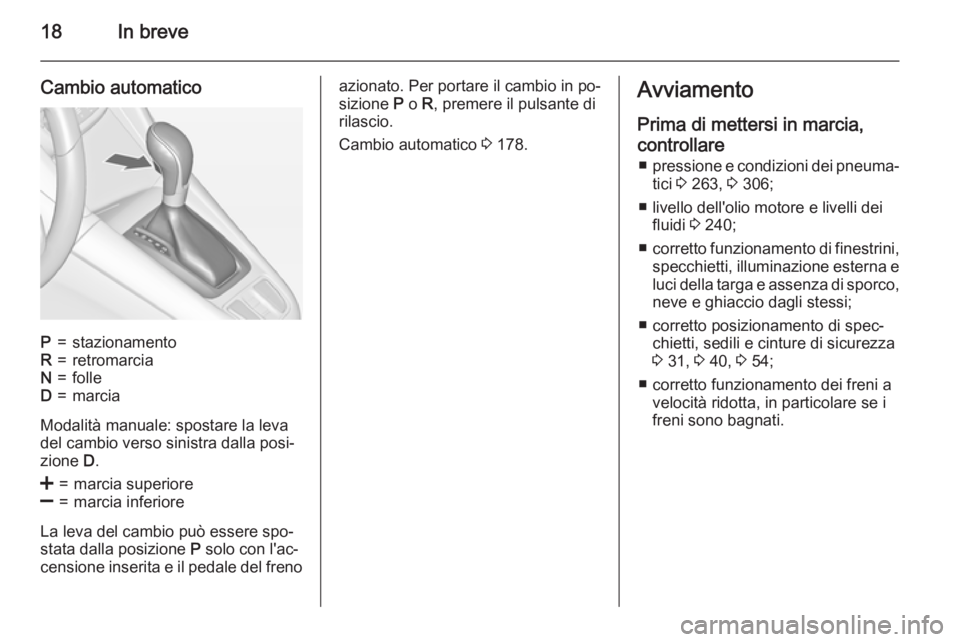

Cambio automaticoP=stazionamentoR=retromarciaN=folleD=marcia
Modalità manuale: spostare la levadel cambio verso sinistra dalla posi‐ zione D.
<=marcia superiore]=marcia inferiore
La leva del cambio può essere spo‐
stata dalla posizione P solo con l'ac‐
censione inserita e il pedale del freno
azionato. Per portare il cambio in po‐
sizione P o R, premere il pulsante di
rilascio.
Cambio automatico 3 178.Avviamento
Prima di mettersi in marcia,
controllare ■ pressione e condizioni dei pneuma‐
tici 3 263, 3 306;
■ livello dell'olio motore e livelli dei fluidi 3 240;
■ corretto funzionamento di finestrini,
specchietti, illuminazione esterna e
luci della targa e assenza di sporco, neve e ghiaccio dagli stessi;
■ corretto posizionamento di spec‐ chietti, sedili e cinture di sicurezza
3 31, 3 40, 3 54;
■ corretto funzionamento dei freni a velocità ridotta, in particolare se i
freni sono bagnati.
