OPEL ZAFIRA C 2015.5 Manuale di uso e manutenzione (in Italian)

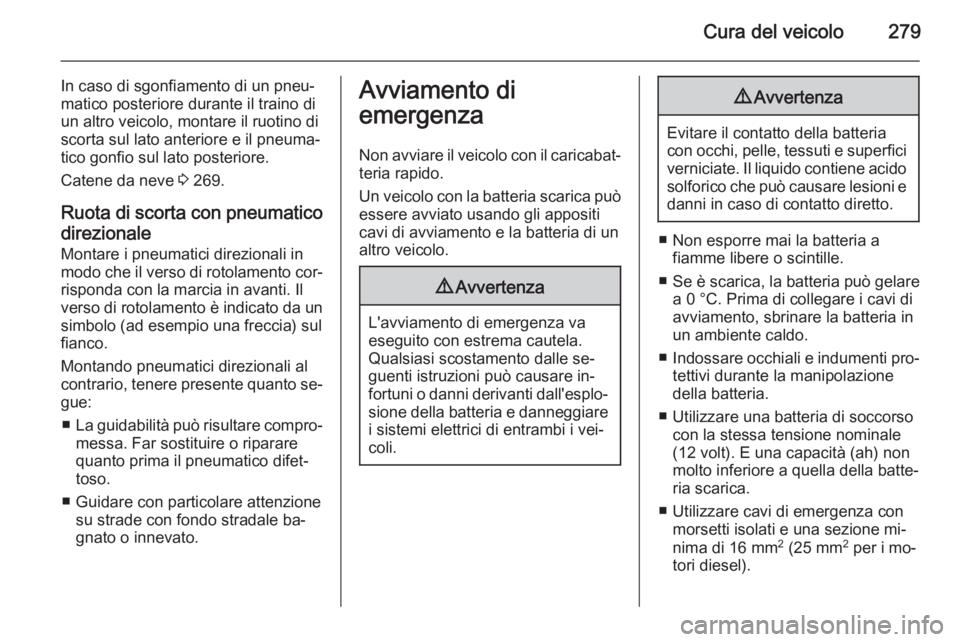

Cura del veicolo279
In caso di sgonfiamento di un pneu‐
matico posteriore durante il traino di
un altro veicolo, montare il ruotino di
scorta sul lato anteriore e il pneuma‐
tico gonfio sul lato posteriore.
Catene da neve 3 269.
Ruota di scorta con pneumatico direzionale
Montare i pneumatici direzionali in modo che il verso di rotolamento cor‐ risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto se‐
gue:
■ La guidabilità può risultare compro‐
messa. Far sostituire o riparare
quanto prima il pneumatico difet‐
toso.
■ Guidare con particolare attenzione su strade con fondo stradale ba‐
gnato o innevato.Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐
teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle se‐ guenti istruzioni può causare in‐fortuni o danni derivanti dall'esplo‐ sione della batteria e danneggiarei sistemi elettrici di entrambi i vei‐
coli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
■ Non esporre mai la batteria a fiamme libere o scintille.
■ Se è scarica, la batteria può gelare
a 0 °C. Prima di collegare i cavi di
avviamento, sbrinare la batteria in
un ambiente caldo.
■ Indossare occhiali e indumenti pro‐
tettivi durante la manipolazione
della batteria.
■ Utilizzare una batteria di soccorso con la stessa tensione nominale
(12 volt). E una capacità (ah) non
molto inferiore a quella della batte‐
ria scarica.
■ Utilizzare cavi di emergenza con morsetti isolati e una sezione mi‐
nima di 16 mm 2
(25 mm 2
per i mo‐
tori diesel).

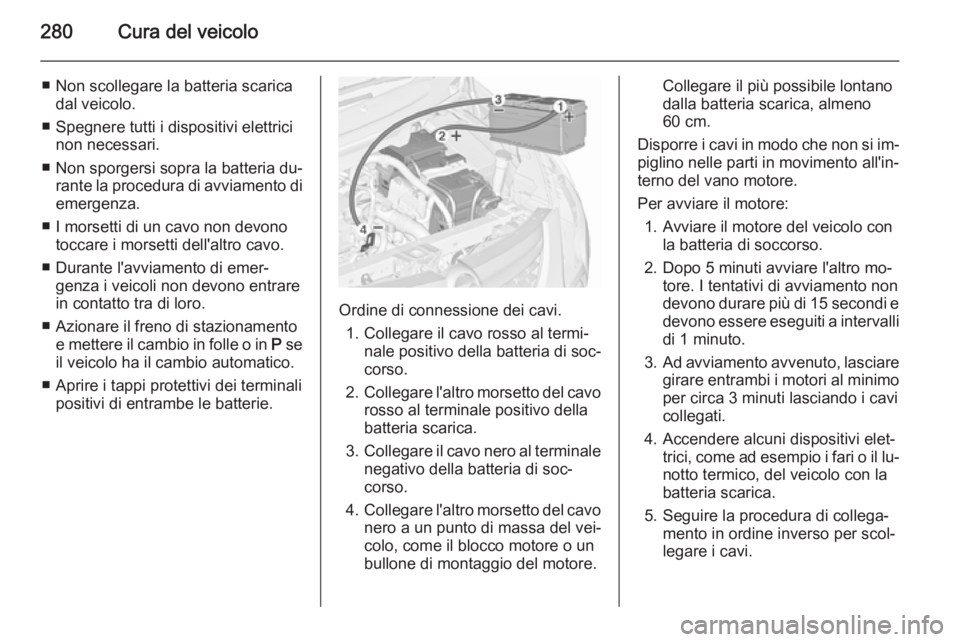

280Cura del veicolo
■ Non scollegare la batteria scaricadal veicolo.
■ Spegnere tutti i dispositivi elettrici non necessari.
■ Non sporgersi sopra la batteria du‐ rante la procedura di avviamento di
emergenza.
■ I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
■ Durante l'avviamento di emer‐ genza i veicoli non devono entrare
in contatto tra di loro.
■ Azionare il freno di stazionamento e mettere il cambio in folle o in P se
il veicolo ha il cambio automatico.
■ Aprire i tappi protettivi dei terminali positivi di entrambe le batterie.
Ordine di connessione dei cavi.
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di soc‐
corso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di soc‐
corso.
4. Collegare l'altro morsetto del cavo
nero a un punto di massa del vei‐
colo, come il blocco motore o un
bullone di montaggio del motore.
Collegare il più possibile lontano
dalla batteria scarica, almeno
60 cm.
Disporre i cavi in modo che non si im‐ piglino nelle parti in movimento all'in‐
terno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo 5 minuti avviare l'altro mo‐ tore. I tentativi di avviamento non
devono durare più di 15 secondi e
devono essere eseguiti a intervalli di 1 minuto.
3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimo per circa 3 minuti lasciando i cavi
collegati.
4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il lu‐
notto termico, del veicolo con la
batteria scarica.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.

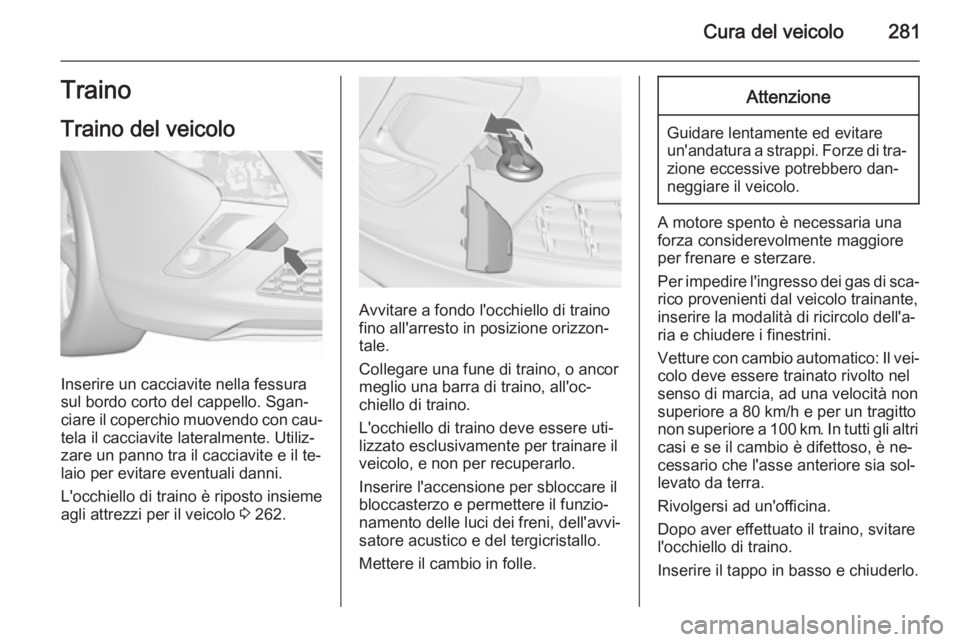

Cura del veicolo281TrainoTraino del veicolo
Inserire un cacciavite nella fessura
sul bordo corto del cappello. Sgan‐
ciare il coperchio muovendo con cau‐ tela il cacciavite lateralmente. Utiliz‐zare un panno tra il cacciavite e il te‐
laio per evitare eventuali danni.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 262.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere uti‐
lizzato esclusivamente per trainare il
veicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristallo.
Mettere il cambio in folle.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
A motore spento è necessaria una
forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di sca‐
rico provenienti dal veicolo trainante,
inserire la modalità di ricircolo dell'a‐
ria e chiudere i finestrini.
Vetture con cambio automatico: Il vei‐
colo deve essere trainato rivolto nel
senso di marcia, ad una velocità non superiore a 80 km/h e per un tragitto
non superiore a 100 km. In tutti gli altri casi e se il cambio è difettoso, è ne‐
cessario che l'asse anteriore sia sol‐
levato da terra.
Rivolgersi ad un'officina.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in basso e chiuderlo.

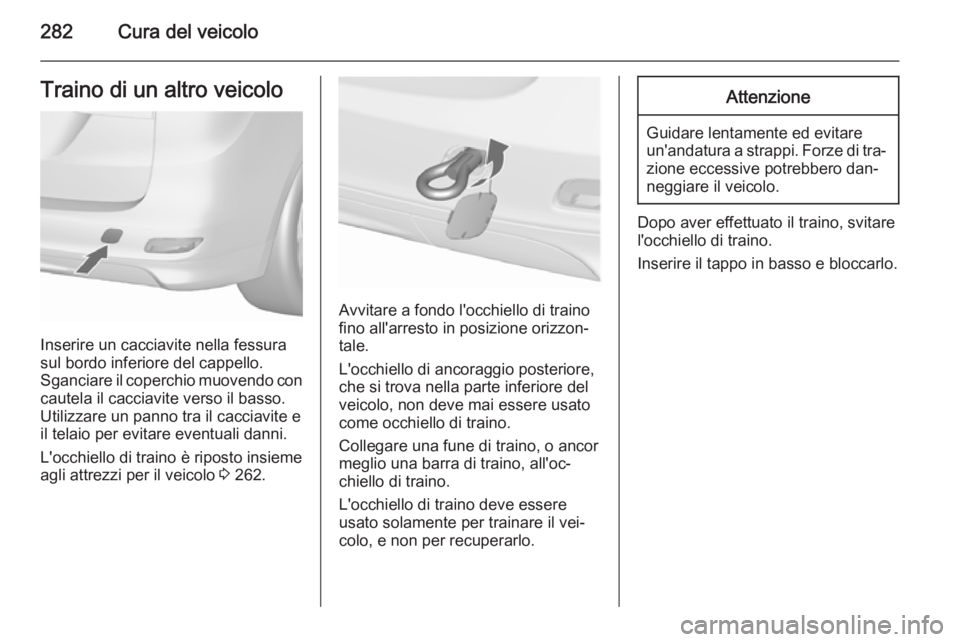

282Cura del veicoloTraino di un altro veicolo
Inserire un cacciavite nella fessura
sul bordo inferiore del cappello.
Sganciare il coperchio muovendo con cautela il cacciavite verso il basso.
Utilizzare un panno tra il cacciavite e
il telaio per evitare eventuali danni.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 262.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
L'occhiello di ancoraggio posteriore,
che si trova nella parte inferiore del
veicolo, non deve mai essere usato
come occhiello di traino.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere
usato solamente per trainare il vei‐
colo, e non per recuperarlo.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in basso e bloccarlo.

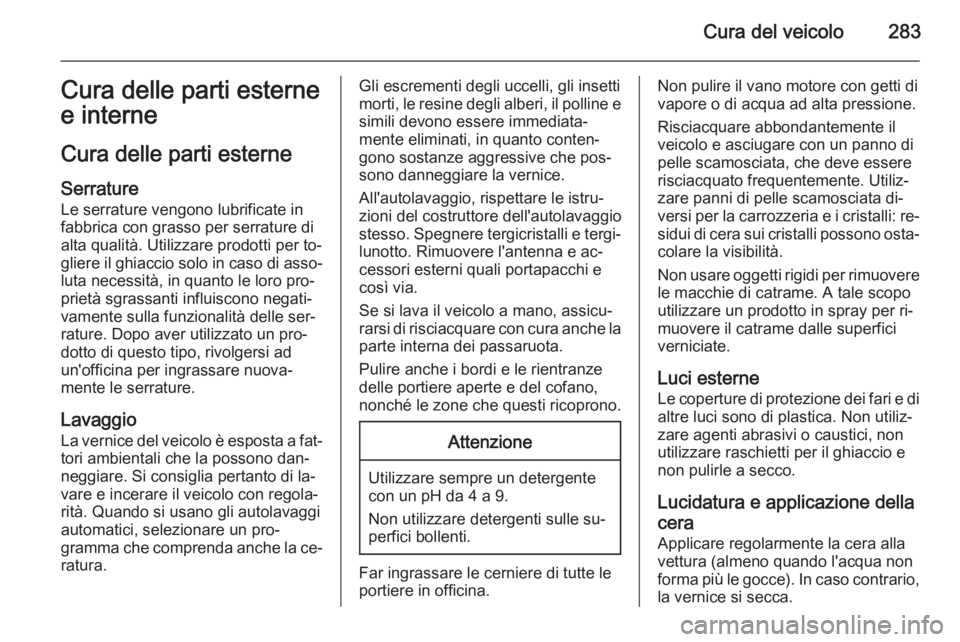

Cura del veicolo283Cura delle parti esterne
e interne
Cura delle parti esterne
Serrature
Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare prodotti per to‐
gliere il ghiaccio solo in caso di asso‐ luta necessità, in quanto le loro pro‐
prietà sgrassanti influiscono negati‐ vamente sulla funzionalità delle ser‐
rature. Dopo aver utilizzato un pro‐
dotto di questo tipo, rivolgersi ad
un'officina per ingrassare nuova‐
mente le serrature.
Lavaggio La vernice del veicolo è esposta a fat‐
tori ambientali che la possono dan‐
neggiare. Si consiglia pertanto di la‐
vare e incerare il veicolo con regola‐
rità. Quando si usano gli autolavaggi
automatici, selezionare un pro‐
gramma che comprenda anche la ce‐
ratura.Gli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e simili devono essere immediata‐
mente eliminati, in quanto conten‐
gono sostanze aggressive che pos‐
sono danneggiare la vernice.
All'autolavaggio, rispettare le istru‐
zioni del costruttore dell'autolavaggio stesso. Spegnere tergicristalli e tergi‐ lunotto. Rimuovere l'antenna e ac‐
cessori esterni quali portapacchi e
così via.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la
parte interna dei passaruota.
Pulire anche i bordi e le rientranze delle portiere aperte e del cofano,
nonché le zone che questi ricoprono.Attenzione
Utilizzare sempre un detergente
con un pH da 4 a 9.
Non utilizzare detergenti sulle su‐
perfici bollenti.
Far ingrassare le cerniere di tutte le
portiere in officina.
Non pulire il vano motore con getti di
vapore o di acqua ad alta pressione.
Risciacquare abbondantemente il
veicolo e asciugare con un panno di
pelle scamosciata, che deve essere
risciacquato frequentemente. Utiliz‐
zare panni di pelle scamosciata di‐
versi per la carrozzeria e i cristalli: re‐ sidui di cera sui cristalli possono osta‐
colare la visibilità.
Non usare oggetti rigidi per rimuovere
le macchie di catrame. A tale scopo
utilizzare un prodotto in spray per ri‐
muovere il catrame dalle superfici
verniciate.
Luci esterne Le coperture di protezione dei fari e di
altre luci sono di plastica. Non utiliz‐
zare agenti abrasivi o caustici, non
utilizzare raschietti per il ghiaccio e
non pulirle a secco.
Lucidatura e applicazione dellacera
Applicare regolarmente la cera alla vettura (almeno quando l'acqua non
forma più le gocce). In caso contrario,
la vernice si secca.

284Cura del veicolo

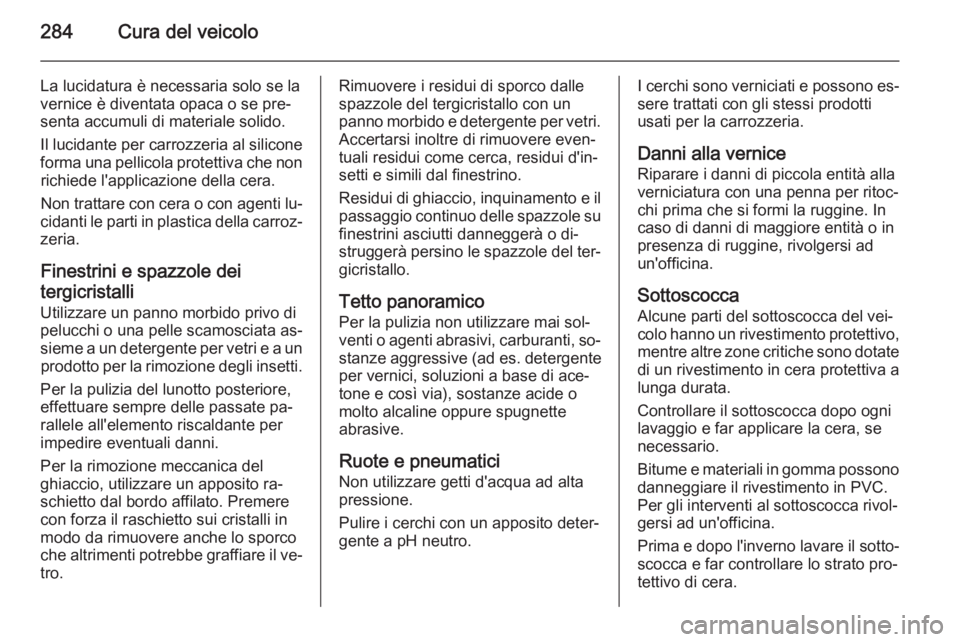

La lucidatura è necessaria solo se la
vernice è diventata opaca o se pre‐
senta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone
forma una pellicola protettiva che non richiede l'applicazione della cera.
Non trattare con cera o con agenti lu‐
cidanti le parti in plastica della carroz‐
zeria.
Finestrini e spazzole dei
tergicristalli
Utilizzare un panno morbido privo di
pelucchi o una pelle scamosciata as‐
sieme a un detergente per vetri e a un prodotto per la rimozione degli insetti.
Per la pulizia del lunotto posteriore,
effettuare sempre delle passate pa‐ rallele all'elemento riscaldante per
impedire eventuali danni.
Per la rimozione meccanica del
ghiaccio, utilizzare un apposito ra‐
schietto dal bordo affilato. Premere
con forza il raschietto sui cristalli in
modo da rimuovere anche lo sporco
che altrimenti potrebbe graffiare il ve‐ tro.Rimuovere i residui di sporco dalle
spazzole del tergicristallo con un
panno morbido e detergente per vetri. Accertarsi inoltre di rimuovere even‐
tuali residui come cerca, residui d'in‐
setti e simili dal finestrino.
Residui di ghiaccio, inquinamento e il
passaggio continuo delle spazzole su finestrini asciutti danneggerà o di‐struggerà persino le spazzole del ter‐
gicristallo.
Tetto panoramico
Per la pulizia non utilizzare mai sol‐
venti o agenti abrasivi, carburanti, so‐ stanze aggressive ( ad es. detergente
per vernici, soluzioni a base di ace‐
tone e così via), sostanze acide o
molto alcaline oppure spugnette
abrasive.
Ruote e pneumatici Non utilizzare getti d'acqua ad alta
pressione.
Pulire i cerchi con un apposito deter‐
gente a pH neutro.I cerchi sono verniciati e possono es‐
sere trattati con gli stessi prodotti
usati per la carrozzeria.
Danni alla vernice
Riparare i danni di piccola entità alla
verniciatura con una penna per ritoc‐
chi prima che si formi la ruggine. In
caso di danni di maggiore entità o in
presenza di ruggine, rivolgersi ad
un'officina.
Sottoscocca
Alcune parti del sottoscocca del vei‐ colo hanno un rivestimento protettivo, mentre altre zone critiche sono dotate
di un rivestimento in cera protettiva a
lunga durata.
Controllare il sottoscocca dopo ogni
lavaggio e far applicare la cera, se
necessario.
Bitume e materiali in gomma possono
danneggiare il rivestimento in PVC.
Per gli interventi al sottoscocca rivol‐
gersi ad un'officina.
Prima e dopo l'inverno lavare il sotto‐ scocca e far controllare lo strato pro‐
tettivo di cera.

Cura del veicolo285

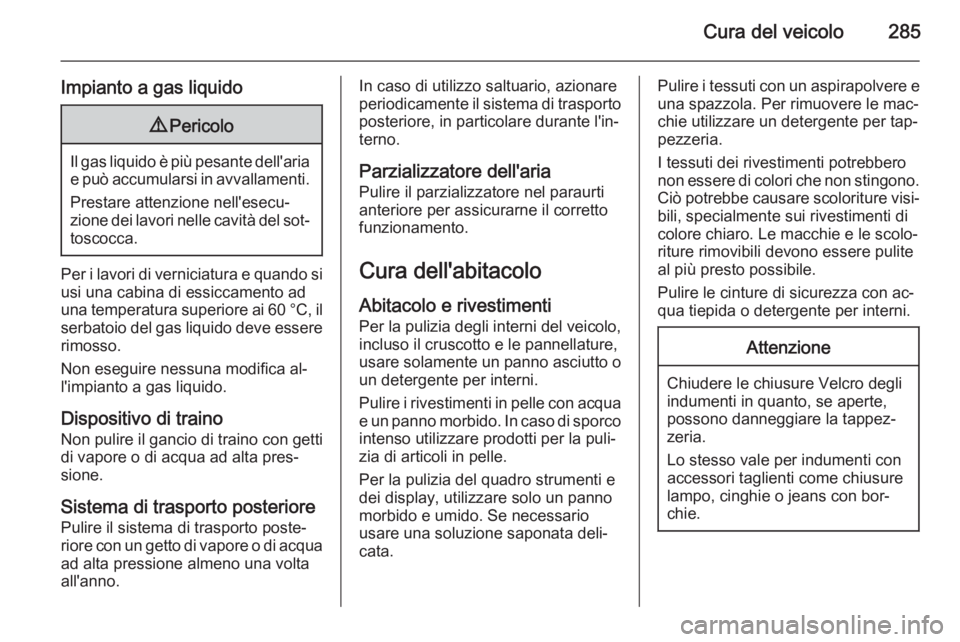

Impianto a gas liquido9Pericolo
Il gas liquido è più pesante dell'aria
e può accumularsi in avvallamenti.
Prestare attenzione nell'esecu‐ zione dei lavori nelle cavità del sot‐
toscocca.
Per i lavori di verniciatura e quando si
usi una cabina di essiccamento ad
una temperatura superiore ai 60 °C, il serbatoio del gas liquido deve essere rimosso.
Non eseguire nessuna modifica al‐
l'impianto a gas liquido.
Dispositivo di traino Non pulire il gancio di traino con getti
di vapore o di acqua ad alta pres‐
sione.
Sistema di trasporto posteriore Pulire il sistema di trasporto poste‐riore con un getto di vapore o di acqua ad alta pressione almeno una volta
all'anno.
In caso di utilizzo saltuario, azionare
periodicamente il sistema di trasporto
posteriore, in particolare durante l'in‐
terno.
Parzializzatore dell'aria Pulire il parzializzatore nel paraurti
anteriore per assicurarne il corretto
funzionamento.
Cura dell'abitacolo
Abitacolo e rivestimenti
Per la pulizia degli interni del veicolo,
incluso il cruscotto e le pannellature,
usare solamente un panno asciutto o un detergente per interni.
Pulire i rivestimenti in pelle con acqua e un panno morbido. In caso di sporcointenso utilizzare prodotti per la puli‐
zia di articoli in pelle.
Per la pulizia del quadro strumenti e dei display, utilizzare solo un panno
morbido e umido. Se necessario
usare una soluzione saponata deli‐ cata.Pulire i tessuti con un aspirapolvere e
una spazzola. Per rimuovere le mac‐
chie utilizzare un detergente per tap‐
pezzeria.
I tessuti dei rivestimenti potrebbero
non essere di colori che non stingono.
Ciò potrebbe causare scoloriture visi‐
bili, specialmente sui rivestimenti di
colore chiaro. Le macchie e le scolo‐
riture rimovibili devono essere pulite
al più presto possibile.
Pulire le cinture di sicurezza con ac‐
qua tiepida o detergente per interni.Attenzione
Chiudere le chiusure Velcro degli
indumenti in quanto, se aperte,
possono danneggiare la tappez‐
zeria.
Lo stesso vale per indumenti con
accessori taglienti come chiusure
lampo, cinghie o jeans con bor‐
chie.

286Cura del veicolo

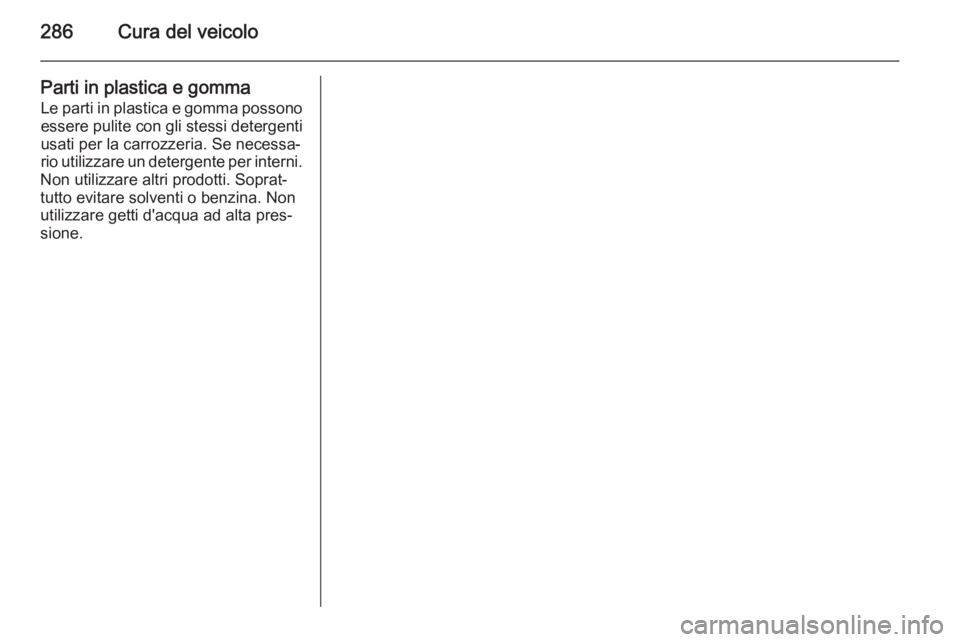

Parti in plastica e gomma
Le parti in plastica e gomma possono
essere pulite con gli stessi detergenti
usati per la carrozzeria. Se necessa‐
rio utilizzare un detergente per interni.
Non utilizzare altri prodotti. Soprat‐
tutto evitare solventi o benzina. Non
utilizzare getti d'acqua ad alta pres‐
sione.

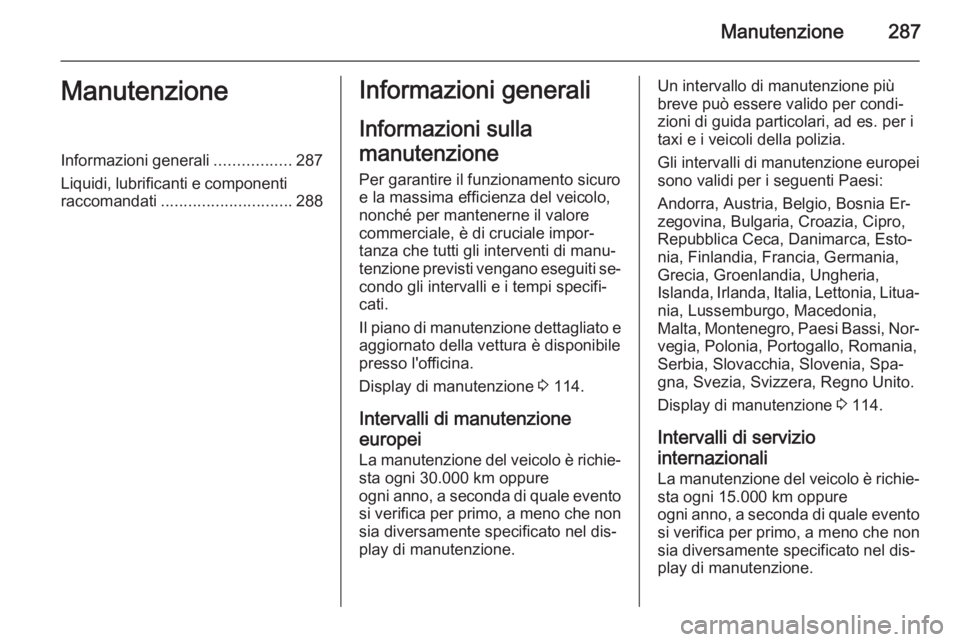

Manutenzione287ManutenzioneInformazioni generali.................287
Liquidi, lubrificanti e componenti
raccomandati ............................. 288Informazioni generali
Informazioni sulla
manutenzione Per garantire il funzionamento sicuro
e la massima efficienza del veicolo,
nonché per mantenerne il valore
commerciale, è di cruciale impor‐
tanza che tutti gli interventi di manu‐
tenzione previsti vengano eseguiti se‐
condo gli intervalli e i tempi specifi‐
cati.
Il piano di manutenzione dettagliato e aggiornato della vettura è disponibilepresso l'officina.
Display di manutenzione 3 114.
Intervalli di manutenzione
europei
La manutenzione del veicolo è richie‐ sta ogni 30.000 km oppure
ogni anno, a seconda di quale evento si verifica per primo, a meno che non
sia diversamente specificato nel dis‐
play di manutenzione.Un intervallo di manutenzione più
breve può essere valido per condi‐
zioni di guida particolari, ad es. per i
taxi e i veicoli della polizia.
Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:
Andorra, Austria, Belgio, Bosnia Er‐
zegovina, Bulgaria, Croazia, Cipro,
Repubblica Ceca, Danimarca, Esto‐
nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia, Litua‐ nia, Lussemburgo, Macedonia,
Malta, Montenegro, Paesi Bassi, Nor‐
vegia, Polonia, Portogallo, Romania,
Serbia, Slovacchia, Slovenia, Spa‐
gna, Svezia, Svizzera, Regno Unito.
Display di manutenzione 3 114.
Intervalli di servizio
internazionali La manutenzione del veicolo è richie‐sta ogni 15.000 km oppure
ogni anno, a seconda di quale evento
si verifica per primo, a meno che non
sia diversamente specificato nel dis‐
play di manutenzione.

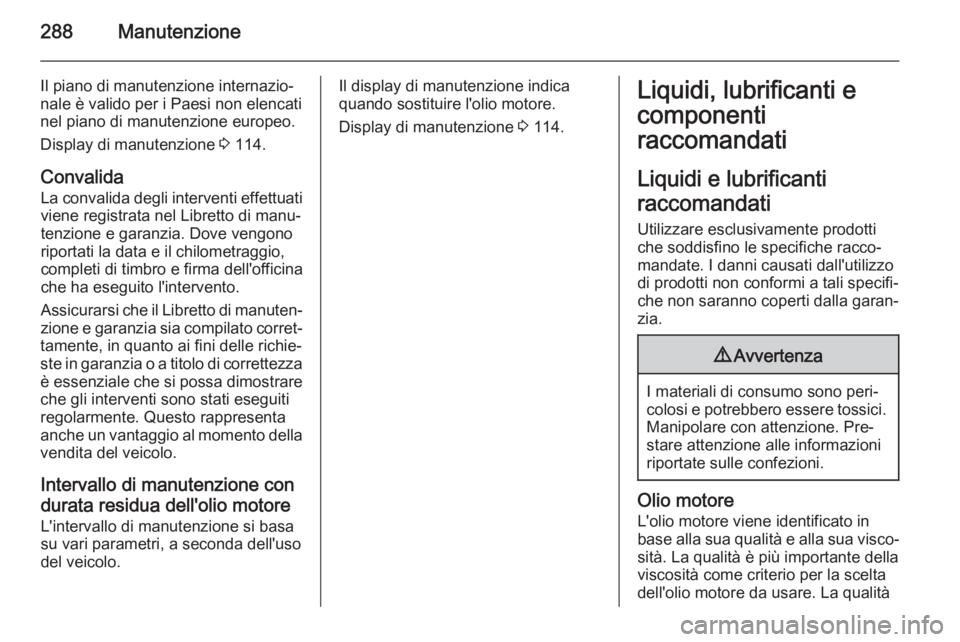

288Manutenzione
Il piano di manutenzione internazio‐
nale è valido per i Paesi non elencati
nel piano di manutenzione europeo.
Display di manutenzione 3 114.
Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia. Dove vengono
riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐
tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza
è essenziale che si possa dimostrare
che gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della vendita del veicolo.
Intervallo di manutenzione condurata residua dell'olio motore L'intervallo di manutenzione si basa
su vari parametri, a seconda dell'uso
del veicolo.Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione 3 114.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificanti
raccomandati Utilizzare esclusivamente prodotti
che soddisfino le specifiche racco‐
mandate. I danni causati dall'utilizzo
di prodotti non conformi a tali specifi‐
che non saranno coperti dalla garan‐
zia.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione. Pre‐
stare attenzione alle informazioni
riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐
sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
