OPEL ZAFIRA C 2015.5 Manuale di uso e manutenzione (in Italian)

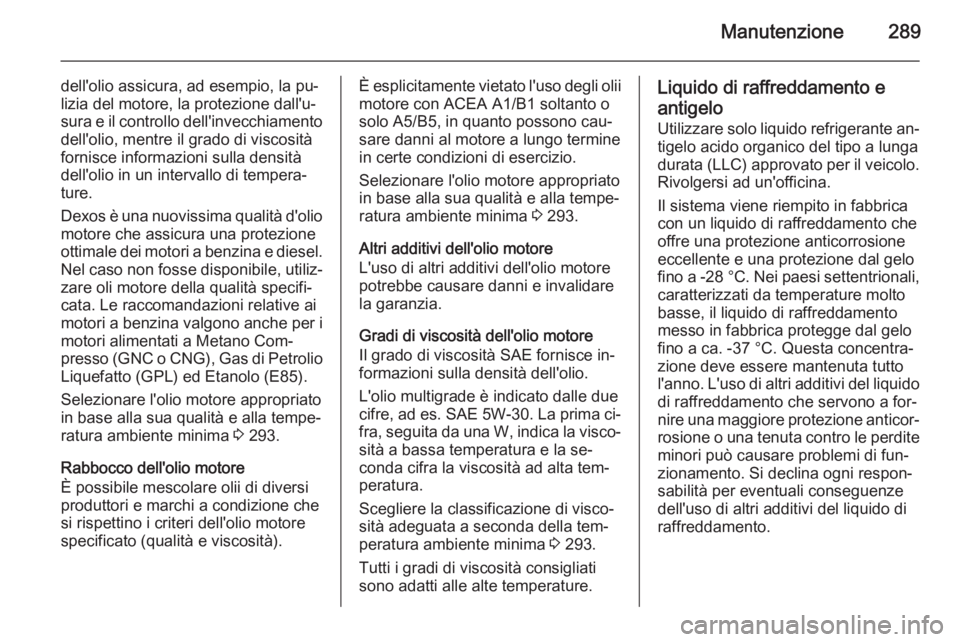

Manutenzione289
dell'olio assicura, ad esempio, la pu‐
lizia del motore, la protezione dall'u‐
sura e il controllo dell'invecchiamento dell'olio, mentre il grado di viscositàfornisce informazioni sulla densità
dell'olio in un intervallo di tempera‐
ture.
Dexos è una nuovissima qualità d'olio motore che assicura una protezione
ottimale dei motori a benzina e diesel.
Nel caso non fosse disponibile, utiliz‐
zare oli motore della qualità specifi‐
cata. Le raccomandazioni relative ai motori a benzina valgono anche per i motori alimentati a Metano Com‐
presso (GNC o CNG), Gas di Petrolio Liquefatto (GPL) ed Etanolo (E85).
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 293.
Rabbocco dell'olio motore
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato (qualità e viscosità).È esplicitamente vietato l'uso degli olii
motore con ACEA A1/B1 soltanto o
solo A5/B5, in quanto possono cau‐
sare danni al motore a lungo termine
in certe condizioni di esercizio.
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 293.
Altri additivi dell'olio motore
L'uso di altri additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Gradi di viscosità dell'olio motore
Il grado di viscosità SAE fornisce in‐
formazioni sulla densità dell'olio.
L'olio multigrade è indicato dalle due
cifre, ad es. SAE 5W-30. La prima ci‐
fra, seguita da una W, indica la visco‐ sità a bassa temperatura e la se‐
conda cifra la viscosità ad alta tem‐
peratura.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tem‐ peratura ambiente minima 3 293.
Tutti i gradi di viscosità consigliati
sono adatti alle alte temperature.Liquido di raffreddamento e
antigelo
Utilizzare solo liquido refrigerante an‐ tigelo acido organico del tipo a lunga
durata (LLC) approvato per il veicolo.
Rivolgersi ad un'officina.
Il sistema viene riempito in fabbrica
con un liquido di raffreddamento che
offre una protezione anticorrosione
eccellente e una protezione dal gelo
fino a -28 °C . Nei paesi settentrionali,
caratterizzati da temperature molto
basse, il liquido di raffreddamento
messo in fabbrica protegge dal gelo
fino a ca. -37 °C. Questa concentra‐
zione deve essere mantenuta tutto
l'anno. L'uso di altri additivi del liquido
di raffreddamento che servono a for‐
nire una maggiore protezione anticor‐ rosione o una tenuta contro le perditeminori può causare problemi di fun‐
zionamento. Si declina ogni respon‐
sabilità per eventuali conseguenze
dell'uso di altri additivi del liquido di
raffreddamento.

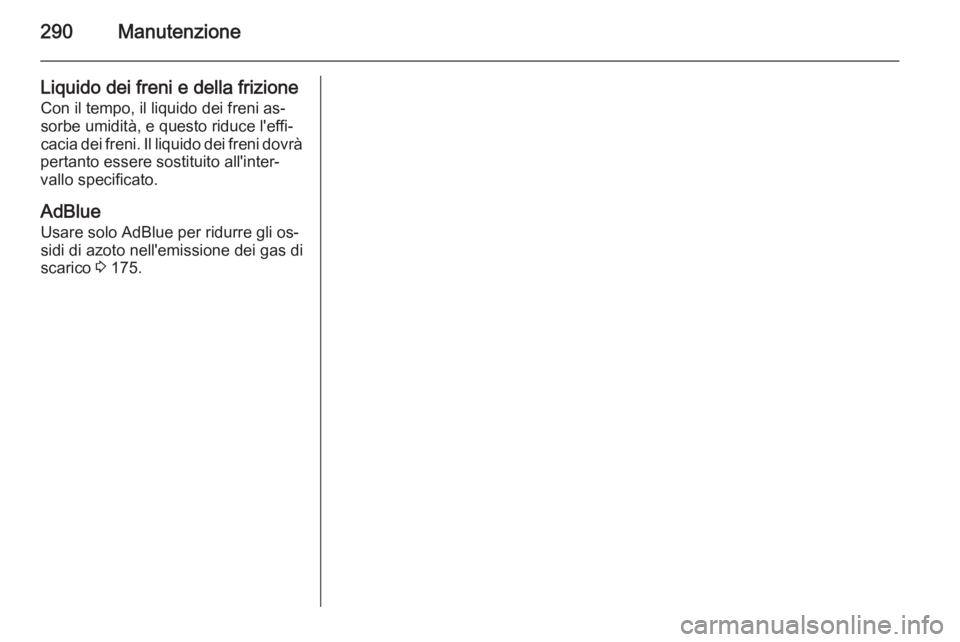

290Manutenzione
Liquido dei freni e della frizioneCon il tempo, il liquido dei freni as‐
sorbe umidità, e questo riduce l'effi‐
cacia dei freni. Il liquido dei freni dovrà
pertanto essere sostituito all'inter‐
vallo specificato.
AdBlue Usare solo AdBlue per ridurre gli os‐sidi di azoto nell'emissione dei gas di
scarico 3 175.

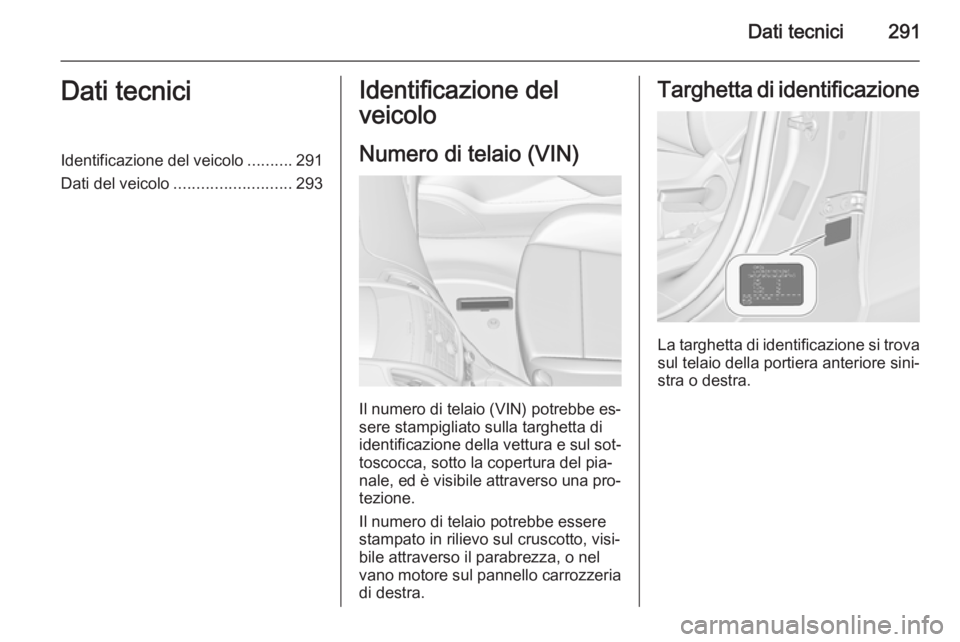

Dati tecnici291Dati tecniciIdentificazione del veicolo..........291
Dati del veicolo .......................... 293Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio (VIN) potrebbe es‐sere stampigliato sulla targhetta di
identificazione della vettura e sul sot‐
toscocca, sotto la copertura del pia‐
nale, ed è visibile attraverso una pro‐
tezione.
Il numero di telaio potrebbe essere
stampato in rilievo sul cruscotto, visi‐
bile attraverso il parabrezza, o nel
vano motore sul pannello carrozzeria
di destra.
Targhetta di identificazione
La targhetta di identificazione si trova sul telaio della portiera anteriore sini‐
stra o destra.

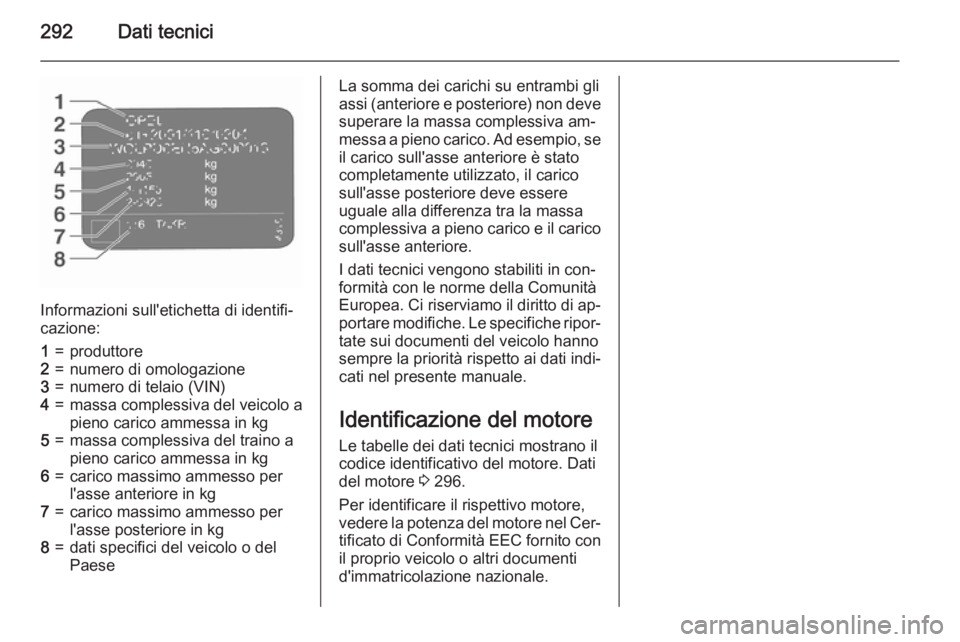

292Dati tecnici
Informazioni sull'etichetta di identifi‐
cazione:
1=produttore2=numero di omologazione3=numero di telaio (VIN)4=massa complessiva del veicolo a
pieno carico ammessa in kg5=massa complessiva del traino a
pieno carico ammessa in kg6=carico massimo ammesso per
l'asse anteriore in kg7=carico massimo ammesso per
l'asse posteriore in kg8=dati specifici del veicolo o del
PaeseLa somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve
superare la massa complessiva am‐
messa a pieno carico. Ad esempio, se il carico sull'asse anteriore è stato
completamente utilizzato, il carico
sull'asse posteriore deve essere
uguale alla differenza tra la massa
complessiva a pieno carico e il carico
sull'asse anteriore.
I dati tecnici vengono stabiliti in con‐
formità con le norme della Comunità
Europea. Ci riserviamo il diritto di ap‐
portare modifiche. Le specifiche ripor‐
tate sui documenti del veicolo hanno
sempre la priorità rispetto ai dati indi‐
cati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici mostrano il
codice identificativo del motore. Dati
del motore 3 296.
Per identificare il rispettivo motore,
vedere la potenza del motore nel Cer‐
tificato di Conformità EEC fornito con
il proprio veicolo o altri documenti
d'immatricolazione nazionale.

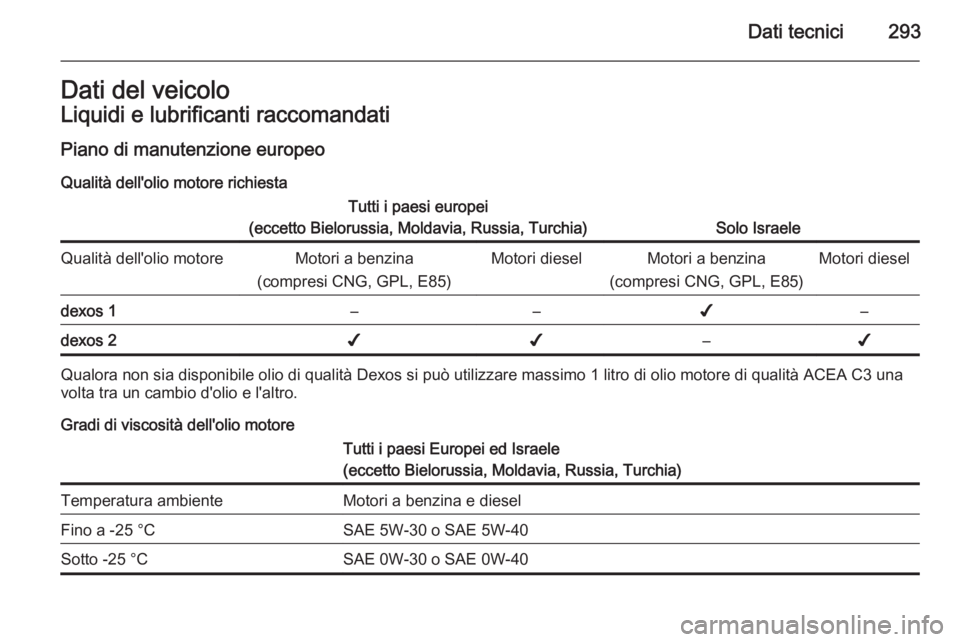

Dati tecnici293Dati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo Qualità dell'olio motore richiestaTutti i paesi europei
(eccetto Bielorussia, Moldavia, Russia, Turchia)
Solo Israele
Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselMotori a benzina
(compresi CNG, GPL, E85)Motori dieseldexos 1––✔–dexos 2✔✔–✔
Qualora non sia disponibile olio di qualità Dexos si può utilizzare massimo 1 litro di olio motore di qualità ACEA C3 una
volta tra un cambio d'olio e l'altro.
Gradi di viscosità dell'olio motore
Tutti i paesi Europei ed Israele
(eccetto Bielorussia, Moldavia, Russia, Turchia)Temperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-30 o SAE 0W-40

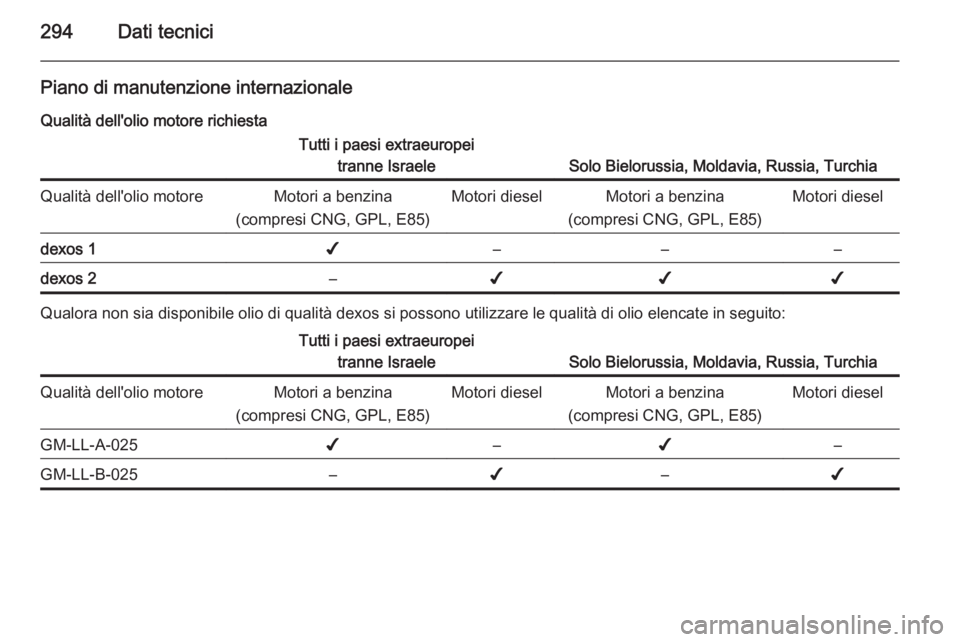

294Dati tecnici
Piano di manutenzione internazionaleQualità dell'olio motore richiestaTutti i paesi extraeuropei tranne Israele
Solo Bielorussia, Moldavia, Russia, Turchia
Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselMotori a benzina
(compresi CNG, GPL, E85)Motori dieseldexos 1✔–––dexos 2–✔✔✔
Qualora non sia disponibile olio di qualità dexos si possono utilizzare le qualità di olio elencate in seguito:
Tutti i paesi extraeuropei tranne Israele
Solo Bielorussia, Moldavia, Russia, Turchia
Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselMotori a benzina
(compresi CNG, GPL, E85)Motori dieselGM-LL-A-025✔–✔–GM-LL-B-025–✔–✔

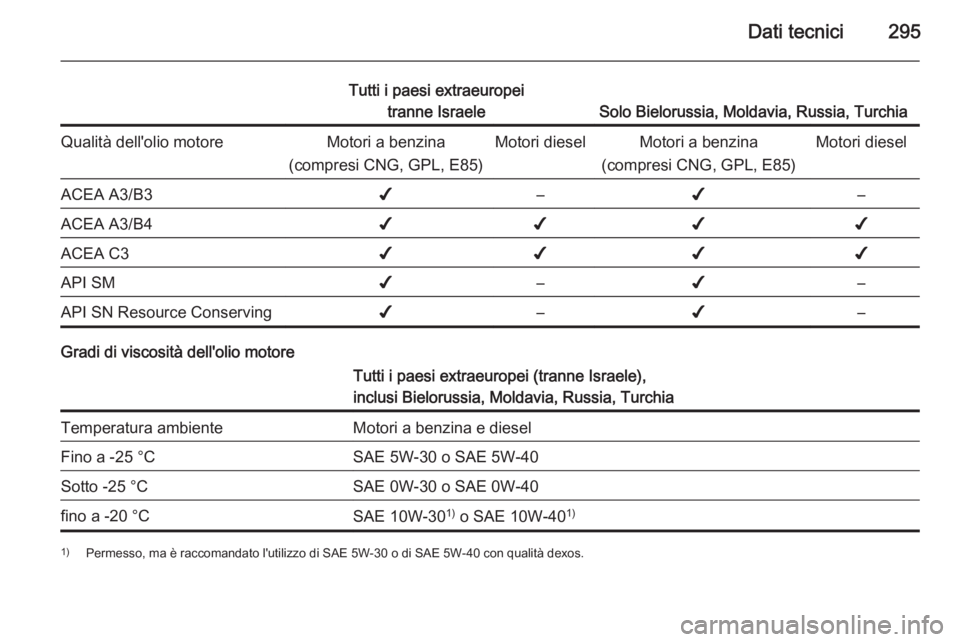

Dati tecnici295
Tutti i paesi extraeuropeitranne Israele
Solo Bielorussia, Moldavia, Russia, Turchia
Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselMotori a benzina
(compresi CNG, GPL, E85)Motori dieselACEA A3/B3✔–✔–ACEA A3/B4✔✔✔✔ACEA C3✔✔✔✔API SM✔–✔–API SN Resource Conserving✔–✔–
Gradi di viscosità dell'olio motore
Tutti i paesi extraeuropei (tranne Israele),
inclusi Bielorussia, Moldavia, Russia, TurchiaTemperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-30 o SAE 0W-40fino a -20 °CSAE 10W-30 1)
o SAE 10W-40 1)1)
Permesso, ma è raccomandato l'utilizzo di SAE 5W-30 o di SAE 5W-40 con qualità dexos.

296Dati tecniciDati del motoreDenominazione commerciale1.41.41.4 GPL1.6 GNCCodice di identificazione motoreB14NELB14NETB14NETB16XNTNumero cilindri4444Cilindrata [cm3
]1364136413641598Potenza [kW]88103103110a giri/min.4200-60004900-600049005000Coppia [Nm]200200200210a giri/min.1850-42001850-49001850-49002300Tipo di carburanteBenzinaBenzinaGas liquido/benzinaMetano/benzinaNumero di ottano RONconsigliato95959595possibile98989898possibile91919191Gas––GPLGNCConsumo di olio motore [l/1000 km] 2)0,60,60,60,62)
Valore massimo.

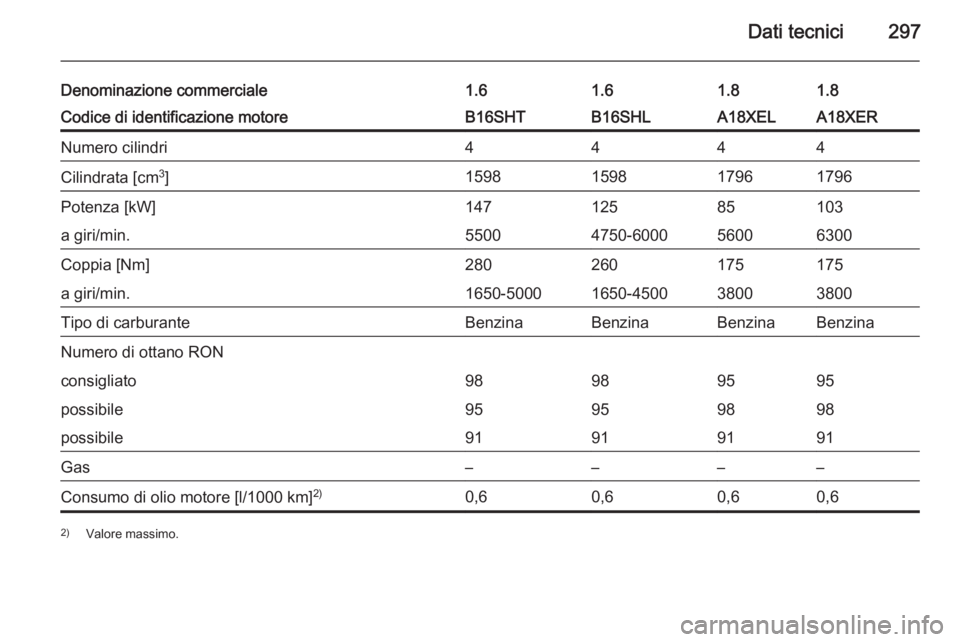

Dati tecnici297
Denominazione commerciale1.61.61.81.8Codice di identificazione motoreB16SHTB16SHLA18XELA18XERNumero cilindri4444Cilindrata [cm3
]1598159817961796Potenza [kW]14712585103a giri/min.55004750-600056006300Coppia [Nm]280260175175a giri/min.1650-50001650-450038003800Tipo di carburanteBenzinaBenzinaBenzinaBenzinaNumero di ottano RONconsigliato98989595possibile95959898possibile91919191Gas––––Consumo di olio motore [l/1000 km] 2)0,60,60,60,62)
Valore massimo.

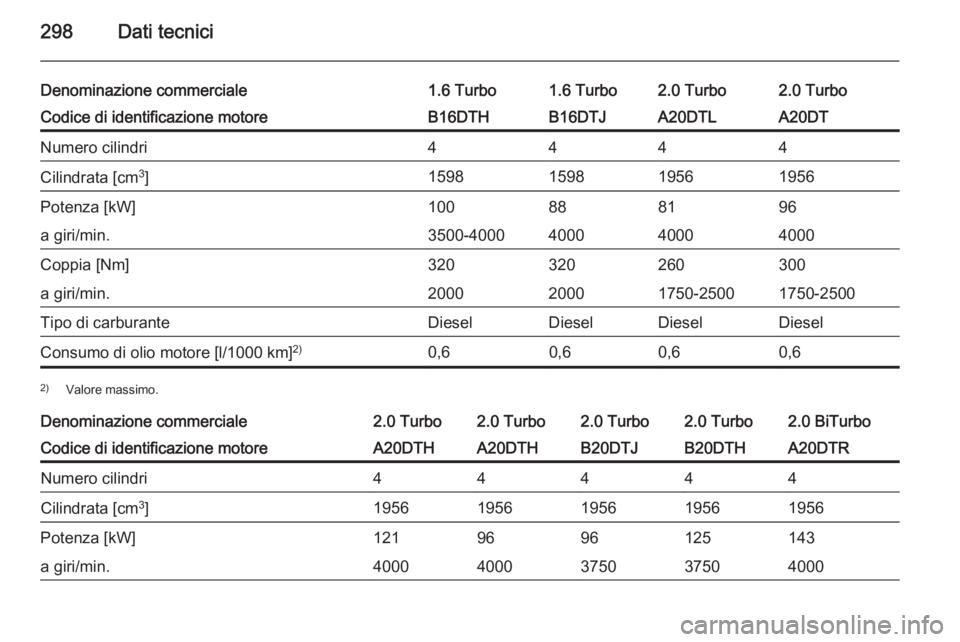

298Dati tecnici
Denominazione commerciale1.6 Turbo1.6 Turbo2.0 Turbo2.0 TurboCodice di identificazione motoreB16DTHB16DTJA20DTLA20DTNumero cilindri4444Cilindrata [cm3
]1598159819561956Potenza [kW]100888196a giri/min.3500-4000400040004000Coppia [Nm]320320260300a giri/min.200020001750-25001750-2500Tipo di carburanteDieselDieselDieselDieselConsumo di olio motore [l/1000 km] 2)0,60,60,60,62)
Valore massimo.Denominazione commerciale2.0 Turbo2.0 Turbo2.0 Turbo2.0 Turbo2.0 BiTurboCodice di identificazione motoreA20DTHA20DTHB20DTJB20DTHA20DTRNumero cilindri44444Cilindrata [cm 3
]19561956195619561956Potenza [kW]1219696125143a giri/min.40004000375037504000
