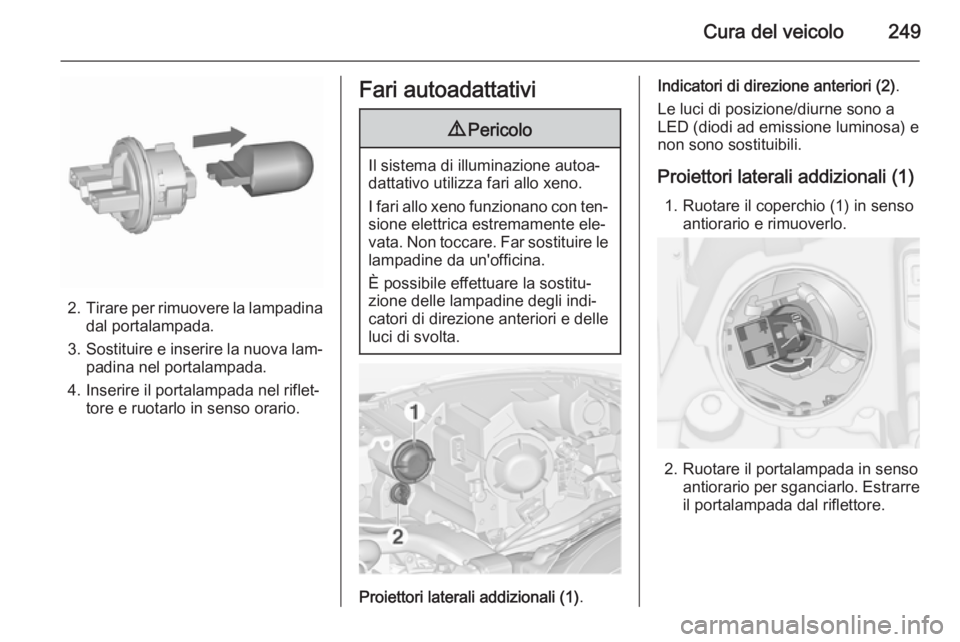

Cura del veicolo249
2.Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Fari autoadattativi9 Pericolo
Il sistema di illuminazione autoa‐
dattativo utilizza fari allo xeno.
I fari allo xeno funzionano con ten‐ sione elettrica estremamente ele‐
vata. Non toccare. Far sostituire le
lampadine da un'officina.
È possibile effettuare la sostitu‐
zione delle lampadine degli indi‐
catori di direzione anteriori e delle
luci di svolta.
Proiettori laterali addizionali (1) .
Indicatori di direzione anteriori (2) .
Le luci di posizione/diurne sono a
LED (diodi ad emissione luminosa) e
non sono sostituibili.
Proiettori laterali addizionali (1) 1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarreil portalampada dal riflettore.

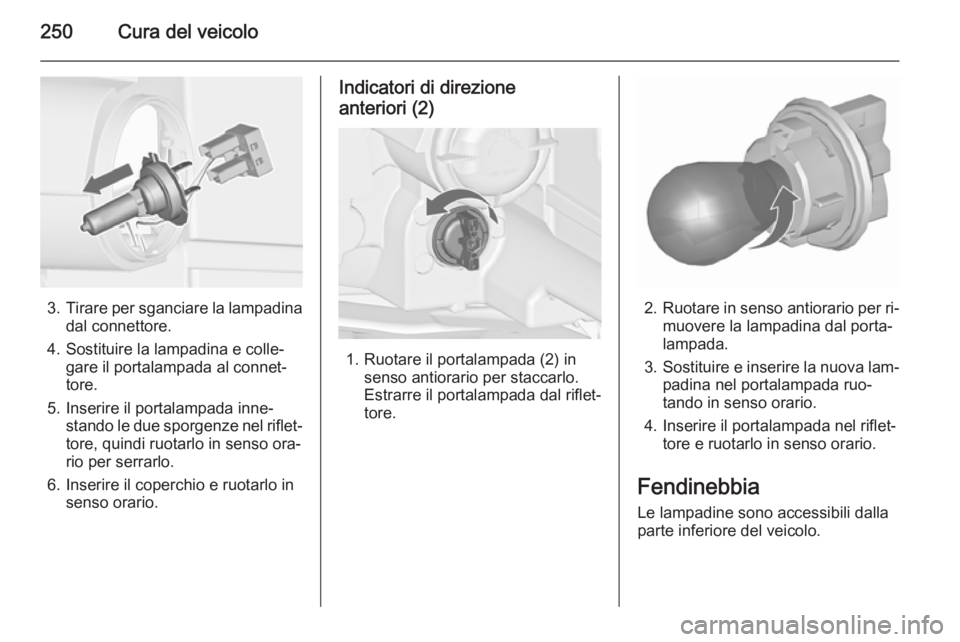

250Cura del veicolo
3.Tirare per sganciare la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare il portalampada al connet‐
tore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Indicatori di direzione
anteriori (2)
1. Ruotare il portalampada (2) in senso antiorario per staccarlo.
Estrarre il portalampada dal riflet‐
tore.
2. Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Fendinebbia Le lampadine sono accessibili dallaparte inferiore del veicolo.

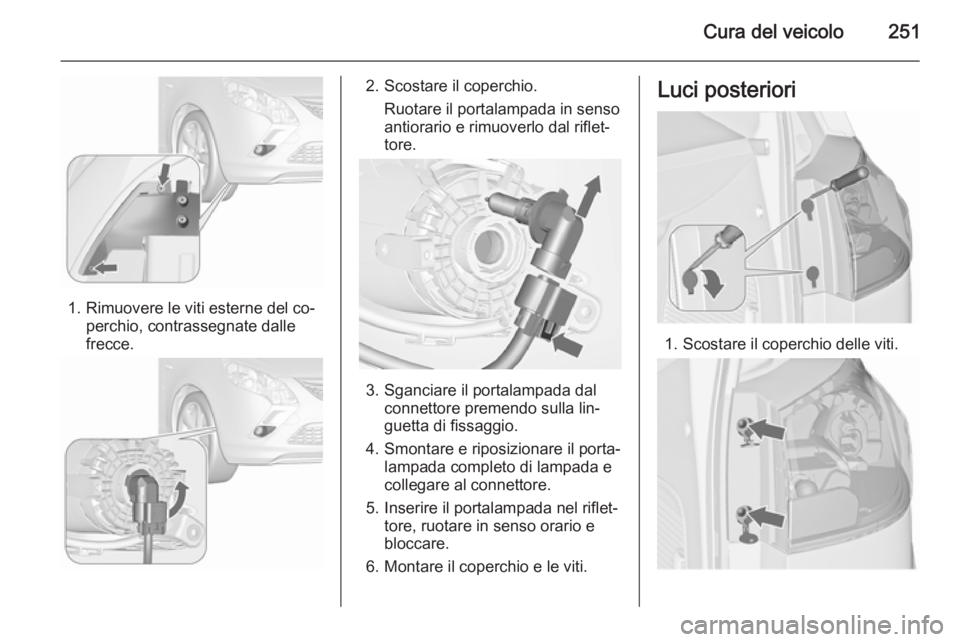

Cura del veicolo251
1. Rimuovere le viti esterne del co‐perchio, contrassegnate dalle
frecce.
2. Scostare il coperchio.
Ruotare il portalampada in sensoantiorario e rimuoverlo dal riflet‐
tore.
3. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
4. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare al connettore.
5. Inserire il portalampada nel riflet‐ tore, ruotare in senso orario e
bloccare.
6. Montare il coperchio e le viti.
Luci posteriori
1. Scostare il coperchio delle viti.

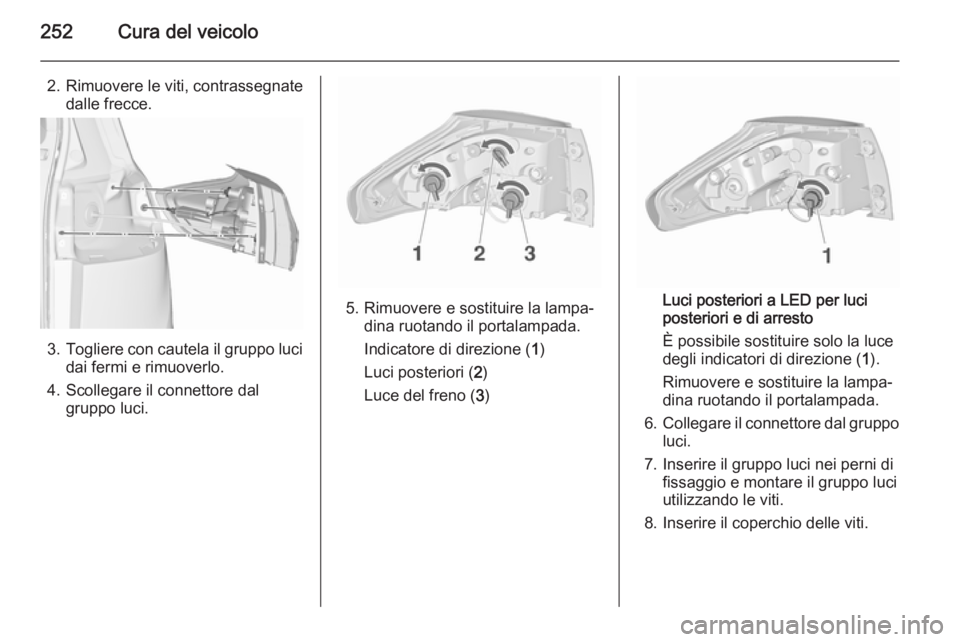

252Cura del veicolo
2. Rimuovere le viti, contrassegnatedalle frecce.
3.Togliere con cautela il gruppo luci
dai fermi e rimuoverlo.
4. Scollegare il connettore dal gruppo luci.
5. Rimuovere e sostituire la lampa‐ dina ruotando il portalampada.
Indicatore di direzione ( 1)
Luci posteriori ( 2)
Luce del freno ( 3)Luci posteriori a LED per luci
posteriori e di arresto
È possibile sostituire solo la luce
degli indicatori di direzione ( 1).
Rimuovere e sostituire la lampa‐ dina ruotando il portalampada.
6. Collegare il connettore dal gruppo
luci.
7. Inserire il gruppo luci nei perni di fissaggio e montare il gruppo luci
utilizzando le viti.
8. Inserire il coperchio delle viti.

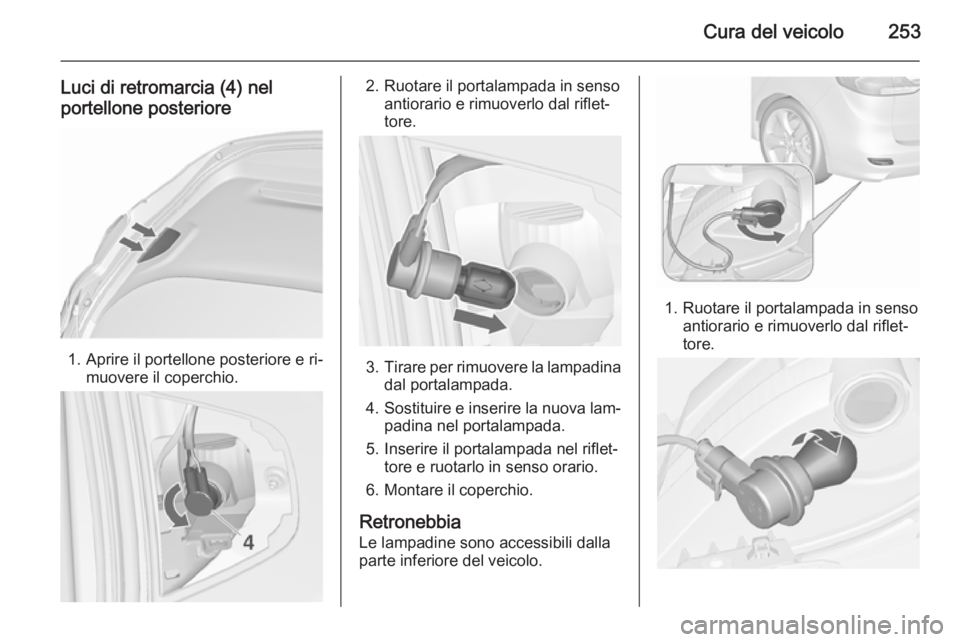

Cura del veicolo253
Luci di retromarcia (4) nel
portellone posteriore
1. Aprire il portellone posteriore e ri‐ muovere il coperchio.
2. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
3. Tirare per rimuovere la lampadina
dal portalampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
6. Montare il coperchio.
Retronebbia
Le lampadine sono accessibili dalla
parte inferiore del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.

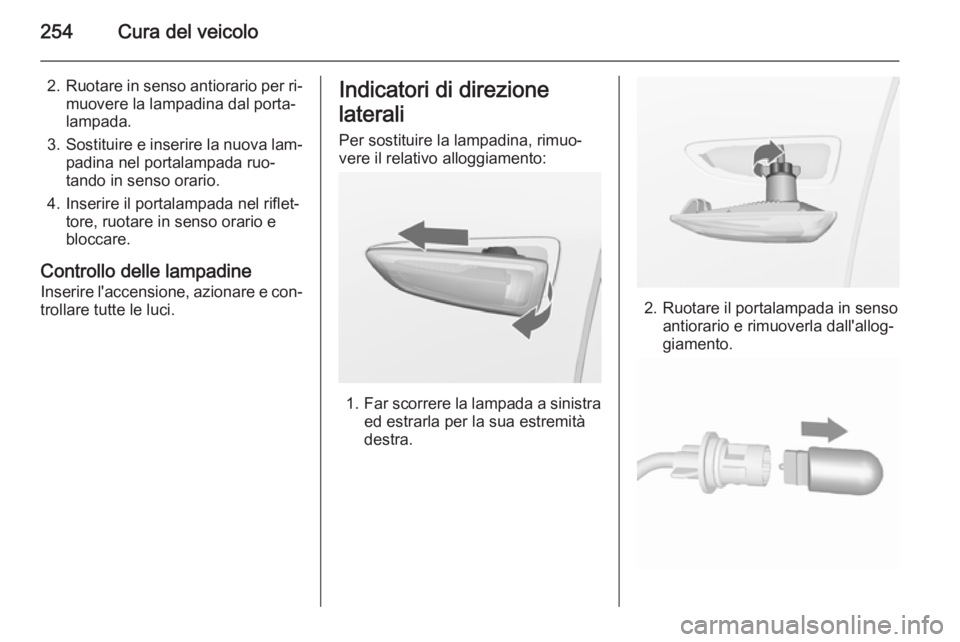

254Cura del veicolo
2.Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
4. Inserire il portalampada nel riflet‐ tore, ruotare in senso orario e
bloccare.
Controllo delle lampadine Inserire l'accensione, azionare e con‐
trollare tutte le luci.Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐ vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.

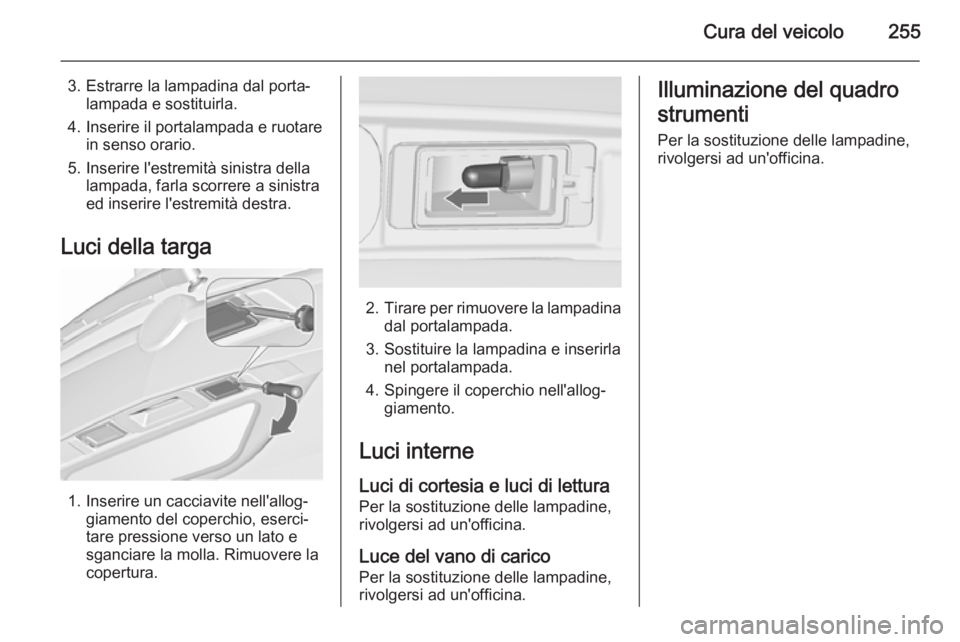

Cura del veicolo255
3. Estrarre la lampadina dal porta‐lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla. Rimuovere la
copertura.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire la lampadina e inserirla nel portalampada.
4. Spingere il coperchio nell'allog‐ giamento.
Luci interne
Luci di cortesia e luci di lettura Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

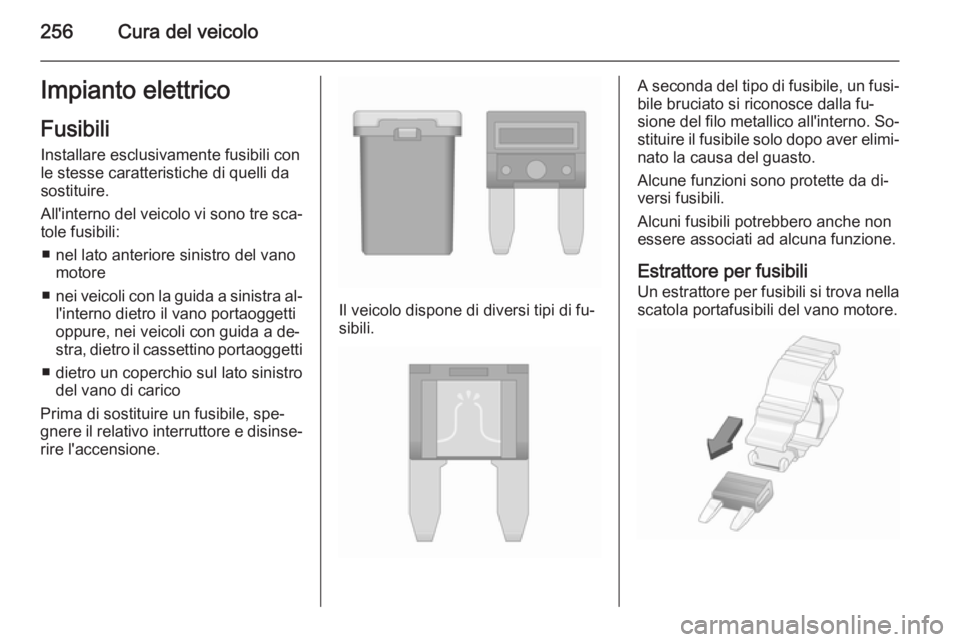

256Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole fusibili:
■ nel lato anteriore sinistro del vano motore
■ nei veicoli con la guida a sinistra al‐
l'interno dietro il vano portaoggetti
oppure, nei veicoli con guida a de‐
stra, dietro il cassettino portaoggetti
■ dietro un coperchio sul lato sinistro del vano di carico
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.

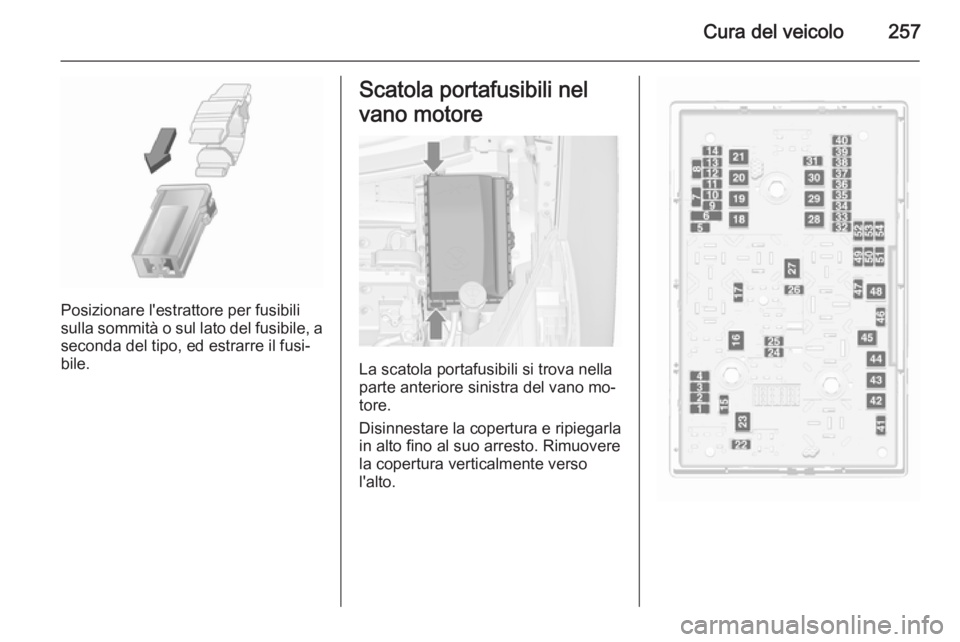

Cura del veicolo257
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

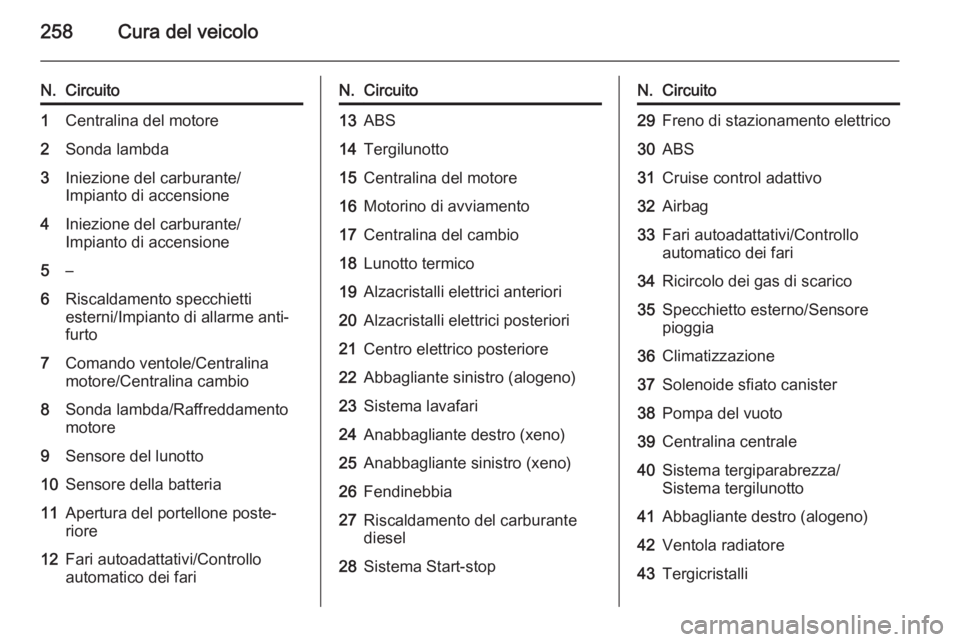

258Cura del veicolo
N.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante/
Impianto di accensione4Iniezione del carburante/
Impianto di accensione5–6Riscaldamento specchietti
esterni/Impianto di allarme anti‐
furto7Comando ventole/Centralina
motore/Centralina cambio8Sonda lambda/Raffreddamento
motore9Sensore del lunotto10Sensore della batteria11Apertura del portellone poste‐
riore12Fari autoadattativi/Controllo
automatico dei fariN.Circuito13ABS14Tergilunotto15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Centro elettrico posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start-stopN.Circuito29Freno di stazionamento elettrico30ABS31Cruise control adattivo32Airbag33Fari autoadattativi/Controllo
automatico dei fari34Ricircolo dei gas di scarico35Specchietto esterno/Sensore
pioggia36Climatizzazione37Solenoide sfiato canister38Pompa del vuoto39Centralina centrale40Sistema tergiparabrezza/
Sistema tergilunotto41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli
