Istmed, turvaistmed59
Turvapadja väljalülitamine 3 60.
Esiturvapadjasüsteem Esiturvapadjasüsteem koosneb
roolis asuvast turvapadjast ja
kaassõitja pool armatuurlauas
asuvast turvapadjast. Neid võib ära
tunda tähise AIRBAG järgi.
Esiturvapadjasüsteem rakendub
teatud tugevusega eesmise löögi
korral. Süüde peab olema sisse
lülitatud.Täitunud turvapadjad pehmendavad
lööki, vähendades eesistujatel
oluliselt ülakeha ja pea vigastamise
ohtu.9 Hoiatus
Optimaalne kaitse on tagatud
ainult õiges asendis istme korral.
Istme asend 3 39.
Turvapadja täitumise piirkond
tuleb hoida takistustest vaba.
Pingutada turvavöö õigesti ja
fikseerida kindlalt. Turvapadi
pakub ainult sel juhul kaitset.
Külgturvapadjasüsteem
Külgturvapadjasüsteem koosneb
turvapatjadest kummagi esiistme
seljatoes. Neid võib ära tunda tähise
AIRBAG järgi.
Külgturvapadjasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.

60Istmed, turvaistmed
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt ülakeha ja vaagna vigastuste ohtu.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Märkus
Kasutada tohib ainult selliseid
kaitsvaid istmekatteid, mis on selle
sõiduki jaoks heaks kiidetud. Tuleb olla ettevaatlik ja turvapatju mitte
katta.
Turvakardinasüsteem
Turvakardinasüsteem koosneb
turvapatjadest katuseraami
kummalgi küljel. Selle võib ära tunda
tähise AIRBAG järgi katusepiilaritel.
Turvakardinasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt
peavigastuste ohtu.
Turvakardinasüsteem ei kaitse
kolmandal istmereal istujaid.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Laeraami küljes olevate
käepidemete nagid sobivad ainult
kergete riideesemete
riputamiseks ilma riidepuuta.
Nende riiete taskutes ei tohi hoida mingeid esemeid.
Turvapadja väljalülitamine
Kui lapseturvasüsteem
paigaldatakse juhi kõrvalistmele,
tuleb kõrvalistme esiturvapadja ja
külgturvapadja süsteem välja lülitada. Külgturvapadja- ja
turvakardinasüsteem,
turvavööeelpingutid ja kõik juhi
turvapadjasüsteemid jäävad
sisselülitatuks.

Istmed, turvaistmed61
Kõrvalistme turvapadjasüsteemi
saab välja lülitada võtmega
kasutatavast lülitist armatuurlaua
paremal küljel.
Asendi valimiseks tuleb kasutada
süütevõtit:VÄLJAS *=juhi kõrvalistme
turvapadjad on välja
lülitatud ja kokkupõrke
korral ei täitu.
Keskkonsoolil põleb
märgutuli OFF *.
Lapseturvasüsteemi
saab paigaldada
vastavalt tabelile
Lapseturvaistme
kinnituskohad 3 64.
Täiskasvanu ei tohi
istuda juhi kõrvalistmelON V=juhi kõrvalistme
turvapadjad on
rakendatud.
Lapseturvasüsteemi ei
ole lubatud paigaldada9 Oht
Surmava vigastuse oht lapsele,
kasutades lapseturvasüsteemi
juhi kõrvalistmel, kui turvapadi on
sisse lülitatud.
Surmava vigastuse oht juhi kõrval
istuvale täiskasvanule, kui
turvapadi on välja lülitatud.
Kui märgutuli ON V süttib pärast
süüte sisselülitamist ligikaudu 60 sekundiks, täitub eesmine
kaassõitja turvapadjasüsteem
kokkupõrke korral.
Kui korraga põlevad mõlemad
märgutuled, on süsteemis rike.
Süsteemi olekut ei ole võimalik
kindlaks teha, seetõttu ei tohi keegi
istuda juhi kõrvalistmel. Pöörduda
kohe hooldustöökotta.

62Istmed, turvaistmed
Olekut saab muuta ainult siis, kui
sõiduk on peatunud ja süüde välja
lülitatud.
Olek jääb püsima järgmise
muudatuseni.
Turvapadja väljalülitamise märgutuli
3 113.Laste turvaistmed
Lapseturvasüsteem Me soovitame Opeli
lapseturvasüsteemi, mis on
spetsiaalselt sõiduki tarvis
kohandatud.
Lapse turvaistme kasutamisel tuleb
tähelepanu pöörata alljärgnevatele
kasutus- ja paigaldusjuhistele ning tutvuda lapse turvaistmega kaasneva juhendiga.
Alati tuleb täita kohalikke või riiklikke
nõudeid. Mõnes riigis on keelatud
lapseturvasüsteemi kasutamine
teatud istmetel.9 Hoiatus
Lapse turvaistme kasutamisel juhi
kõrvalistmel peab selle istme
turvapadjasüsteem olema välja
lülitatud. Vastasel korral võib laps
turvapatjade rakendumisel saada
eluohtlikke vigastusi.
Eriti oluline on seda nõuet järgida
juhul, kui juhi kõrvalistmel
kasutatakse seljaga sõidusuunas
olevat lapse turvaistet.
Turvapadja väljalülitamine 3 60.
Turvapadja silt 3 55.
Õige süsteemi valimine Lapseturvaistet on kõige mugavam
kinnitada tagaistmetele.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et
lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Sobivad on lapseturvasüsteemid, mis vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Veenduda, et valitud turvaiste on
mõeldud paigaldamiseks Teie sõiduki
tüüpi sõidukisse.

Istmed, turvaistmed63
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).
Lapsi võib sõidukisse ja sellest välja lasta ainult liikluseta poolelt.
Kui lapse turvaistet ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või sõidukist eemaldada.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve
all olnud, tuleb välja vahetada.

64Istmed, turvaistmedLapse turvaistme kinnituskohad
Lubatud võimalused lapse turvasüsteemi paigaldamiseks
Kaal ja vanuserühm
Kõrvalistuja istmelTeise rea
äärmistel
istekohtadelTeise rea
keskmisel
istekohalKolmandas
istmereas
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kg
või kuni umbes 10 kuudXU 1UXURühm 0+: kuni 13 kg
või umbes 2 aastatXU 1UXURühm I: 9 kuni 18 kg
või umbes 8 kuud kuni 4 aastatXU 1UXURühm II: 15 kuni 25 kg
või umbes 3 kuni 7 aastatXXUXURühm III: 22 kuni 36 kg
või umbes 6 kuni 12 aastatXXUXU1=kui lapseturvasüsteem on kinnitatud kolmepunktikinnitusega turvavööga, tuleb istme kõrgus seada kõige ülemisse
asendisse ja veenduda, et sõiduki turvavöö on suunatud ülemisest kinnituspunktist ettepoole. Reguleerige istme
seljatoe kalle võimalikult vertikaalsesse asendisse, et vöö oleks pandla poolel pingul.U=lubatud koos kolmepunktikinnitusega turvavööga.X=selles kaalurühmas ei ole lapseturvasüsteem lubatud.

Istmed, turvaistmed65
Lubatud võimalused lapse turvasüsteemi ISOFIX paigaldamiseks
KaalurühmSuurusrühmKinnitamineKõrvalistuja
istmelTeise rea
äärmistel
istekohtadelTeise rea
keskmisel
istekohalKolmandas
istmereasRühm 0: kuni 10 kg
või kuni umbes 10 kuudEISO/R1XILXXRühm 0+: kuni 13 kg
või umbes 2 aastatEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXRühm I: 9 kuni 18 kg
või umbes 8 kuud kuni 4 aastatDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXRühm II: 15 kuni 25 kg või 3- kuni
7-aastaneXILXXRühm III: 22 kuni 36 kg või umbes
6 kuni 12 aastatXILXX

66Istmed, turvaistmed
IL=kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX-turvasüsteemidel.ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF=sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX-lapseturva‐
süsteemidel.X=selles kaalurühmas ei ole ükski ISOFIX-lapseturvasüsteem lubatud.
ISOFIX suurusrühm ja istmeseade
A - ISO/F3=näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B - ISO/F2=näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 - ISO/F2X=näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C - ISO/R3=seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kg.D - ISO/R2=seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kg.E - ISO/R1=seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas kuni 13 kg.

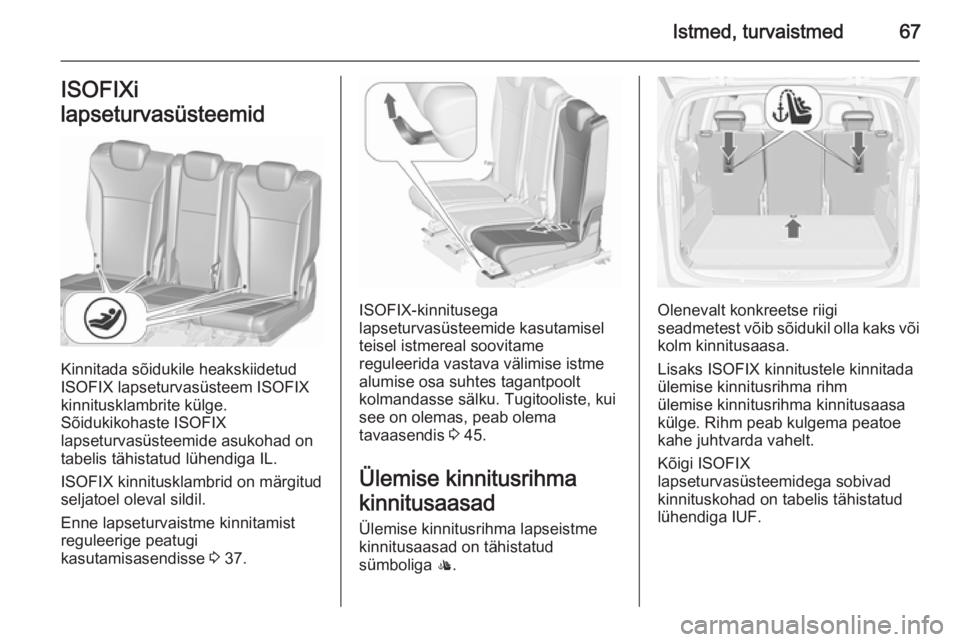

Istmed, turvaistmed67ISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL.
ISOFIX kinnitusklambrid on märgitud seljatoel oleval sildil.
Enne lapseturvaistme kinnitamist
reguleerige peatugi
kasutamisasendisse 3 37.
ISOFIX-kinnitusega
lapseturvasüsteemide kasutamisel
teisel istmereal soovitame
reguleerida vastava välimise istme
alumise osa suhtes tagantpoolt
kolmandasse sälku. Tugitooliste, kui
see on olemas, peab olema
tavaasendis 3 45.
Ülemise kinnitusrihma
kinnitusaasad
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.Olenevalt konkreetse riigi
seadmetest võib sõidukil olla kaks või
kolm kinnitusaasa.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

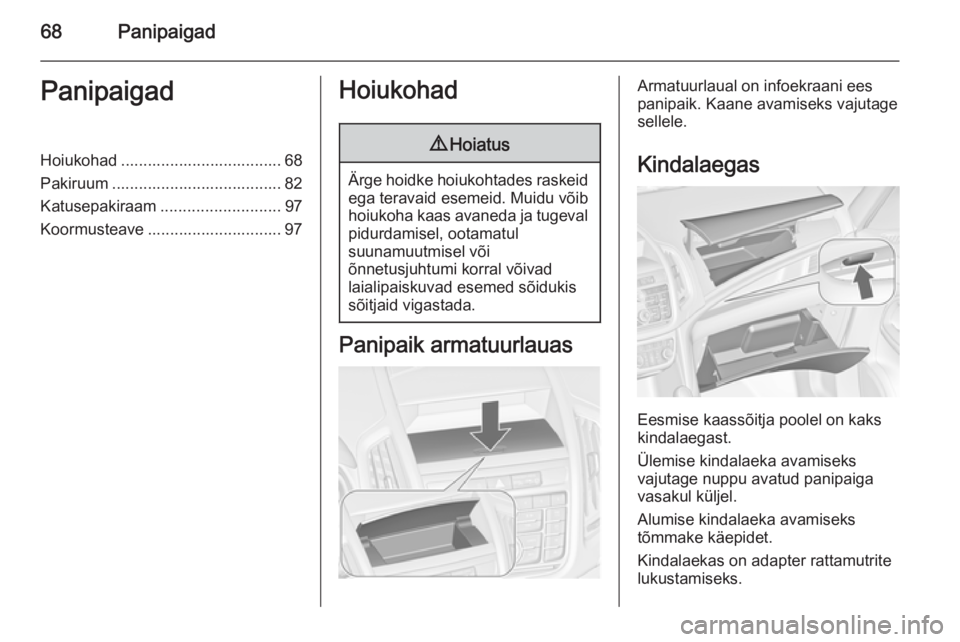

68PanipaigadPanipaigadHoiukohad .................................... 68
Pakiruum ...................................... 82
Katusepakiraam ........................... 97
Koormusteave .............................. 97Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Armatuurlaual on infoekraani ees
panipaik. Kaane avamiseks vajutage sellele.
Kindalaegas
Eesmise kaassõitja poolel on kaks
kindalaegast.
Ülemise kindalaeka avamiseks
vajutage nuppu avatud panipaiga
vasakul küljel.
Alumise kindalaeka avamiseks
tõmmake käepidet.
Kindalaekas on adapter rattamutrite
lukustamiseks.
