OPEL ZAFIRA C 2015.5 Omaniku käsiraamat (in Estonian)

Panipaigad69
Sõidu ajal peavad mõlemadkindalaekad olema suletud.
TopsihoidikudEesmine topsihoidik
Topsihoidikud asuvad keskkonsoolis
esiistmete vahel.
Käetoes FlexConsole liigutatav
topsihoidik
Topsihoidikut võib liigutada käetoe
FlexConsole juhtrööbastel või neilt
täiesti välja võtta.
Liigutamiseks vajutage topsihoidiku ees olevale käepidemele.
Käetugi 3 43.
Eemaldage topsihoidik
Tõmmake topsihoidiku ees olevat
käepidet ja tõmmake see üles
konsoolist välja.
Tagasi paigaldamine vastupidises
järjekorras.
Märkus
Paigaldada topsihoidik joonisel
näidatud suunas. Muidu ei pruugi topsihoidik õigesti kinnituda.

70Panipaigad
Tagumine topsihoidik
Veel üks topsihoidik asub kolmanda
istmerea istmete vahel.
Pudelihoidik
Esi- ja tagaustes asuvad uksetaskud
on ette nähtud pudelite hoidmiseks.
Eesmised panipaigad
Panipaik asub rooliratta kõrval.
Panipaik uksepaneelis Esiukse paneelis on väikesed taskud,
nt mobiiltelefonidele.
Konsool pea kohal
Hoiukarbi avamiseks vajutage nuppu.
Karpi võib panna maksimaalselt
0,2 kg.

Panipaigad71Istmealune panipaik
Hoiukarp
Kaassõitja istme all on hoiukarp.
Karbi avamiseks või sulgemiseks
liigutage liugkaant. Suurim koormus:
1,5 kg.
Istmealune sahtel
Vajutada nuppu süvendis ja tõmmata
sahtel välja. Suurim koormus: 3 kg.
Sulgemiseks lükata sisse ja
fikseerida.
Käetoe panipaik
Hoidke käetoe aluses
Käetoe konsoolis on panipaik.
Avamiseks lükake käetuge ettepoole.

72Panipaigad
Panipaik käetoes FlexConsole
Käetoes oleva panipaiga avamiseks
vajutage nuppu.
Käetoe taga on veel üks panipaik.
Avamiseks lükake kaant.
Keskkonsooli hoiulaegas
Keskkonsool
Panipaika võib kasutada väikeste
esemete hoidmiseks.
Avamiseks lükake katet tahapoole.
Tagakonsool
FlexConsole'i tagaküljel on
hoiusahtel. Avamiseks tõmmata
välja.
Ettevaatust
Ärge kasutage tuha ega muude
hõõguvate ainete hoidmiseks.

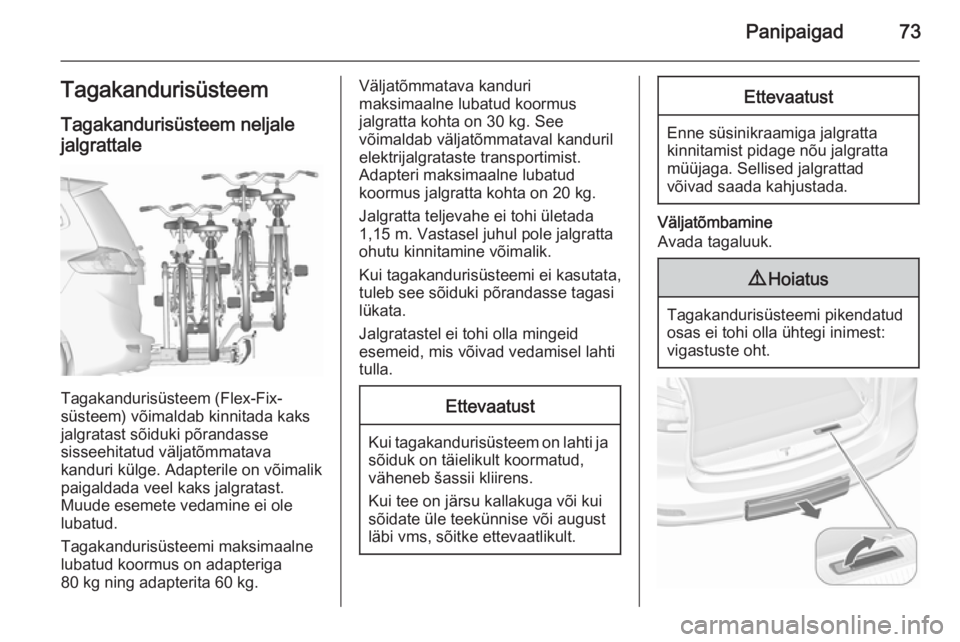

Panipaigad73TagakandurisüsteemTagakandurisüsteem neljalejalgrattale
Tagakandurisüsteem (Flex-Fix-
süsteem) võimaldab kinnitada kaks
jalgratast sõiduki põrandasse
sisseehitatud väljatõmmatava
kanduri külge. Adapterile on võimalik
paigaldada veel kaks jalgratast.
Muude esemete vedamine ei ole
lubatud.
Tagakandurisüsteemi maksimaalne
lubatud koormus on adapteriga
80 kg ning adapterita 60 kg.
Väljatõmmatava kanduri
maksimaalne lubatud koormus
jalgratta kohta on 30 kg. See
võimaldab väljatõmmataval kanduril elektrijalgrataste transportimist.
Adapteri maksimaalne lubatud
koormus jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,15 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui tagakandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Kui tagakandurisüsteem on lahti ja
sõiduk on täielikult koormatud,
väheneb šassii kliirens.
Kui tee on järsu kallakuga või kui
sõidate üle teekünnise või august
läbi vms, sõitke ettevaatlikult.
Ettevaatust
Enne süsinikraamiga jalgratta
kinnitamist pidage nõu jalgratta
müüjaga. Sellised jalgrattad
võivad saada kahjustada.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.

74Panipaigad
Tõmmata vabastushoob üles.
Tagakandurisüsteem vabaneb
lukustusest ja tuleb tagumisest
kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.
9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Registreerimismärgi hoidiku
väljapööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake tahapoole.
Tagatulede lahtipööramine
Pöörake lahti mõlemad tagatuled.

Panipaigad75
Lukustada tagakandurisüsteem
Pöörake mõlemad kinnitushoovad
külgedele nii kaugele kui võimalik.
Vastasel korral ei ole tagatud
turvaline lukustumine.
Rattasüvendite lahtipööramine
Pöörake lahti mõlemad
rattasüvendid.
Jalgrattaraami ettevalmistus
Tõstke raam tagant ülespoole (1) ja
tõmmake välja.
Pöörake raam üles (2).

76Panipaigad
Lükake raam alla (1) ja pöörake pide
(2) rakendamiseks tahapoole.
Esimese jalgratta kinnitamine
1. Keerake vändad joonisel näidatud asendisse ja paigutage
jalgratas eesmistele rattasüvenditele.
Veenduge, et jalgratta rattad
jäävad rattasüvendite keskele.
2. Kinnitage lühike kinnitusklamber jalgratta raamile. Kinnitamiseks
keerake nuppu päripäeva.
3. Kinnitage mõlemad jalgratta rattad kinnitusrihmade abil
rattasüvendite külge.
4. Kontrollida jalgratast, et veenduda selle kindlas
kinnituses.
Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake
see külje suunas.

Panipaigad77
Adapteri paigaldamine
Kui soovite transportida rohkem kui
kaht jalgratast, tuleb adapter
paigaldada enne teise jalgratta
kinnitamist.
1. Kinnitage adapter joonisel
näidatud viisil
tagakandurisüsteemile.
2. Pöörake hoob (1) ettepoole ja hoidke paigal, seejärel langetage
tagapool adapter (2).
3. Vabastage hoob ja kontrollige, kas adapter jäi korralikult kinni.4. Juhtige adapteri külge kinnitatud rihm tagakandurisüsteemi
kokkupööramiseks hoova alt läbi.
Kinnitage rihm.
Ülejäänud jalgrataste kinnitamine
Ülejäänud jalgrataste paigaldamine
sarnaneb esimese jalgratta
paigaldamisele. Peale selle tuleb
arvestada järgmisega:
1. Enne jalgratta kinnitamist pöörake
vajaduse korral juba lahti ka
järgmise jalgratta rattasüvendid.
2. Enne ratta paigutamist keerake vändad alati ettenähtud
asendisse.

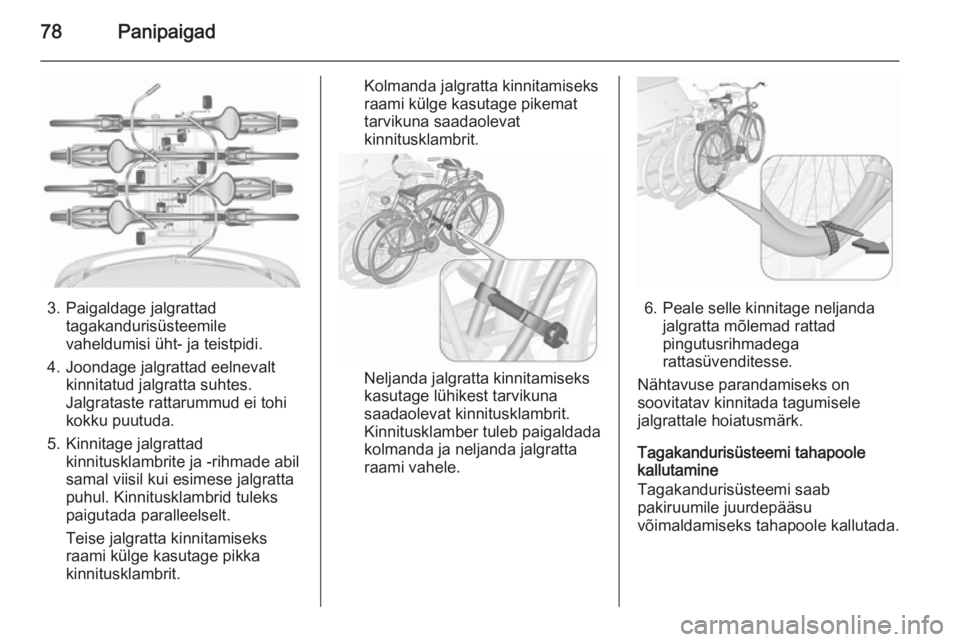

78Panipaigad
3. Paigaldage jalgrattadtagakandurisüsteemile
vaheldumisi üht- ja teistpidi.
4. Joondage jalgrattad eelnevalt kinnitatud jalgratta suhtes.
Jalgrataste rattarummud ei tohi
kokku puutuda.
5. Kinnitage jalgrattad kinnitusklambrite ja -rihmade abil
samal viisil kui esimese jalgratta
puhul. Kinnitusklambrid tuleks
paigutada paralleelselt.
Teise jalgratta kinnitamiseks
raami külge kasutage pikka
kinnitusklambrit.
Kolmanda jalgratta kinnitamiseks raami külge kasutage pikemat
tarvikuna saadaolevat
kinnitusklambrit.
Neljanda jalgratta kinnitamiseks
kasutage lühikest tarvikuna
saadaolevat kinnitusklambrit.
Kinnitusklamber tuleb paigaldada
kolmanda ja neljanda jalgratta
raami vahele.
6. Peale selle kinnitage neljanda jalgratta mõlemad rattad
pingutusrihmadega
rattasüvenditesse.
Nähtavuse parandamiseks on
soovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.
Tagakandurisüsteemi tahapoole
kallutamine
Tagakandurisüsteemi saab
pakiruumile juurdepääsu
võimaldamiseks tahapoole kallutada.
