OPEL ZAFIRA C 2015.5 Omaniku käsiraamat (in Estonian)

Panipaigad89
■ Pöörake teise istmerea seljatoedalla.
■ Laiendage topeltkihina oleva mati ülemisi osi, et pakiruum oleks
täielikult kaetud. Nüüd tõuseb mati
eesmine osa esiistmete
seljatugede juurest üles.■ Enne pakiruumi sulgemist keerake mati tagumine üleulatuv osa mati
alla.
Pakiruumi osaline katmine
On võimalik ainult sisemise
kaitsemati Flex Cover pooleks
voltimisega tõmbluku kohalt
(kahekordse kihina).
nt vasakpoolne välimine seljatugi ei
ole kokku pööratud
Matt laiendatakse kuni teise istmerea istmeteni, nagu esimeses lõigus
kirjeldatud.
■ Pöörake alla seljatoed, mida soovite katta.
■Avage ülestõstetud seljatoe tagune
tõmblukk.
■ Tõmmake matti välja, kuni selle eesmine osa on pakiruumi
põrandal laiali.
■ Tõmmake pikkupidi üles osa, mis tõmblukuga avaneb, ja voltige see
keskele.

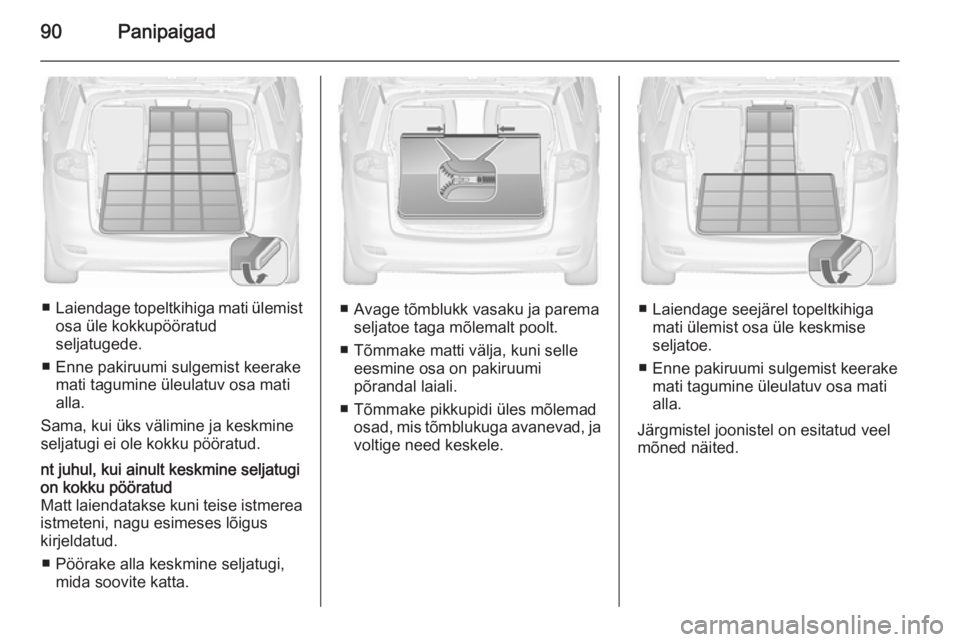

90Panipaigad
■Laiendage topeltkihiga mati ülemist
osa üle kokkupööratud
seljatugede.
■ Enne pakiruumi sulgemist keerake mati tagumine üleulatuv osa mati
alla.
Sama, kui üks välimine ja keskmine
seljatugi ei ole kokku pööratud.
nt juhul, kui ainult keskmine seljatugi
on kokku pööratud
Matt laiendatakse kuni teise istmerea
istmeteni, nagu esimeses lõigus
kirjeldatud.
■ Pöörake alla keskmine seljatugi, mida soovite katta.
■ Avage tõmblukk vasaku ja parema seljatoe taga mõlemalt poolt.
■ Tõmmake matti välja, kuni selle eesmine osa on pakiruumi
põrandal laiali.
■ Tõmmake pikkupidi üles mõlemad osad, mis tõmblukuga avanevad, javoltige need keskele.■ Laiendage seejärel topeltkihiga mati ülemist osa üle keskmise
seljatoe.
■ Enne pakiruumi sulgemist keerake mati tagumine üleulatuv osa mati
alla.
Järgmistel joonistel on esitatud veel
mõned näited.

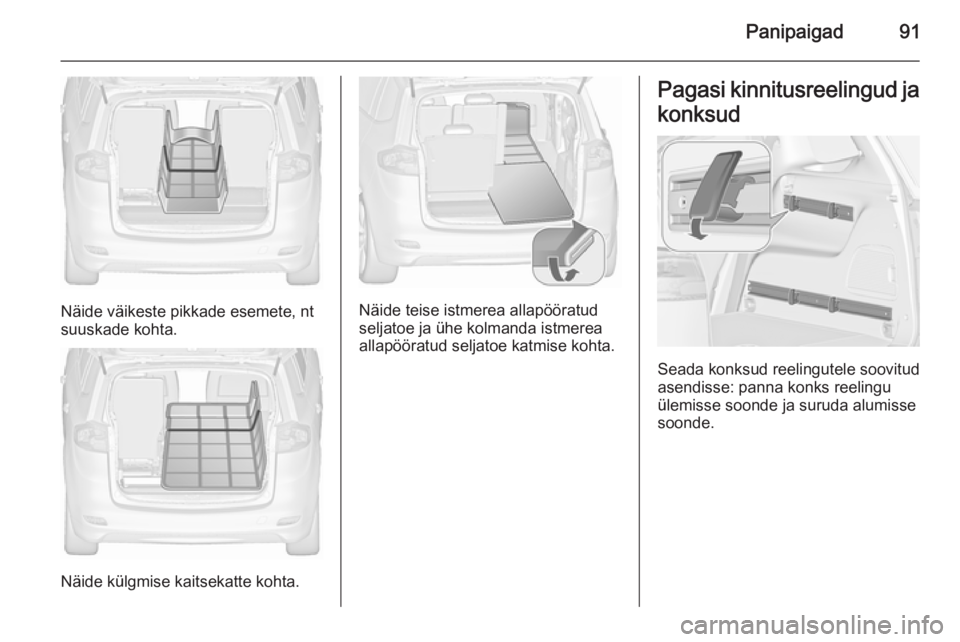

Panipaigad91
Näide väikeste pikkade esemete, nt
suuskade kohta.
Näide külgmise kaitsekatte kohta.
Näide teise istmerea allapööratud
seljatoe ja ühe kolmanda istmerea
allapööratud seljatoe katmise kohta.
Pagasi kinnitusreelingud ja
konksud
Seada konksud reelingutele soovitud
asendisse: panna konks reelingu
ülemisse soonde ja suruda alumisse
soonde.

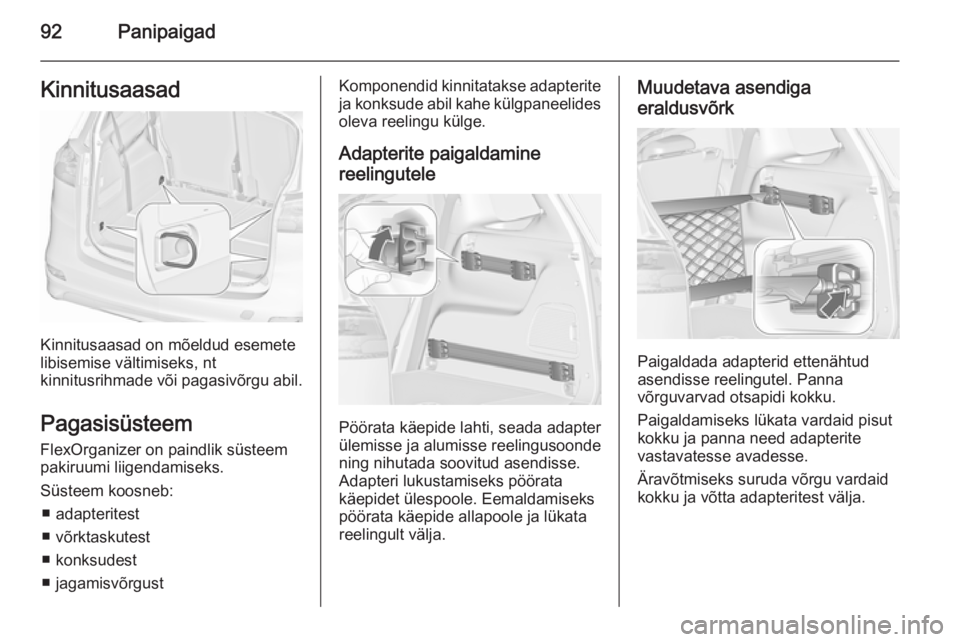

92PanipaigadKinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Pagasisüsteem
FlexOrganizer on paindlik süsteem
pakiruumi liigendamiseks.
Süsteem koosneb: ■ adapteritest
■ võrktaskutest
■ konksudest
■ jagamisvõrgust
Komponendid kinnitatakse adapterite ja konksude abil kahe külgpaneelides
oleva reelingu külge.
Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepide allapoole ja lükata
reelingult välja.
Muudetava asendiga
eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.

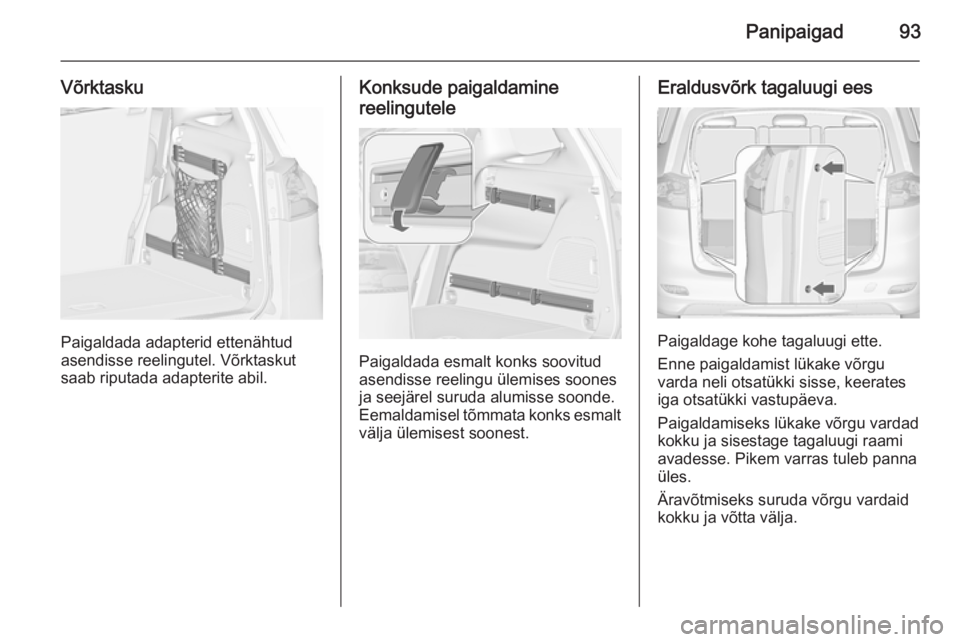

Panipaigad93
Võrktasku
Paigaldada adapterid ettenähtud
asendisse reelingutel. Võrktaskut
saab riputada adapterite abil.
Konksude paigaldamine
reelingutele
Paigaldada esmalt konks soovitud
asendisse reelingu ülemises soones
ja seejärel suruda alumisse soonde.
Eemaldamisel tõmmata konks esmalt välja ülemisest soonest.
Eraldusvõrk tagaluugi ees
Paigaldage kohe tagaluugi ette.
Enne paigaldamist lükake võrgu
varda neli otsatükki sisse, keerates
iga otsatükki vastupäeva.
Paigaldamiseks lükake võrgu vardad
kokku ja sisestage tagaluugi raami
avadesse. Pikem varras tuleb panna
üles.
Äravõtmiseks suruda võrgu vardaid
kokku ja võtta välja.

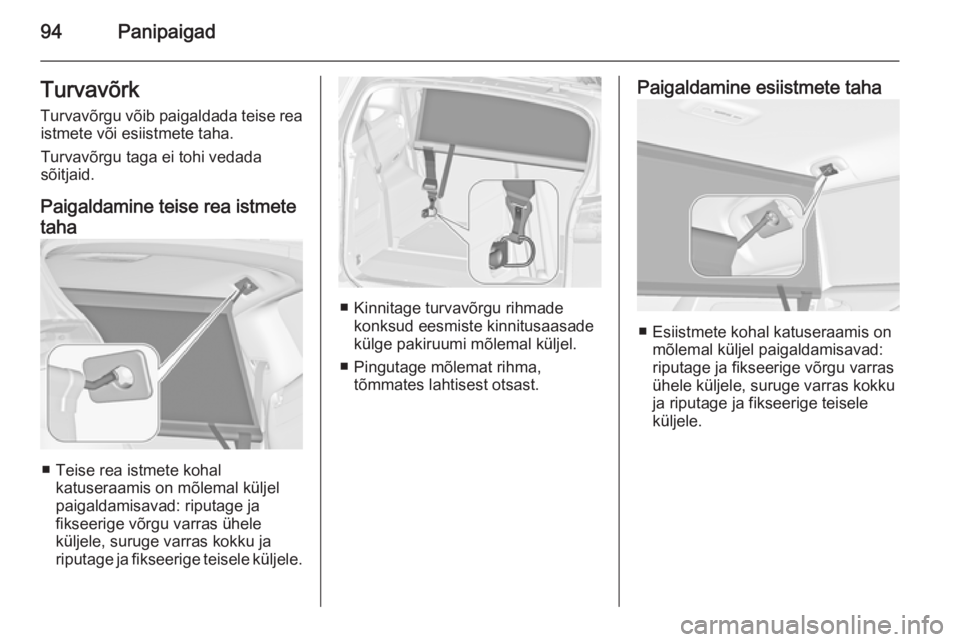

94PanipaigadTurvavõrkTurvavõrgu võib paigaldada teise reaistmete või esiistmete taha.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Paigaldamine teise rea istmete
taha
■ Teise rea istmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja
fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele küljele.
■ Kinnitage turvavõrgu rihmade konksud eesmiste kinnitusaasade
külge pakiruumi mõlemal küljel.
■ Pingutage mõlemat rihma, tõmmates lahtisest otsast.
Paigaldamine esiistmete taha
■ Esiistmete kohal katuseraamis on mõlemal küljel paigaldamisavad:
riputage ja fikseerige võrgu varras
ühele küljele, suruge varras kokku
ja riputage ja fikseerige teisele
küljele.

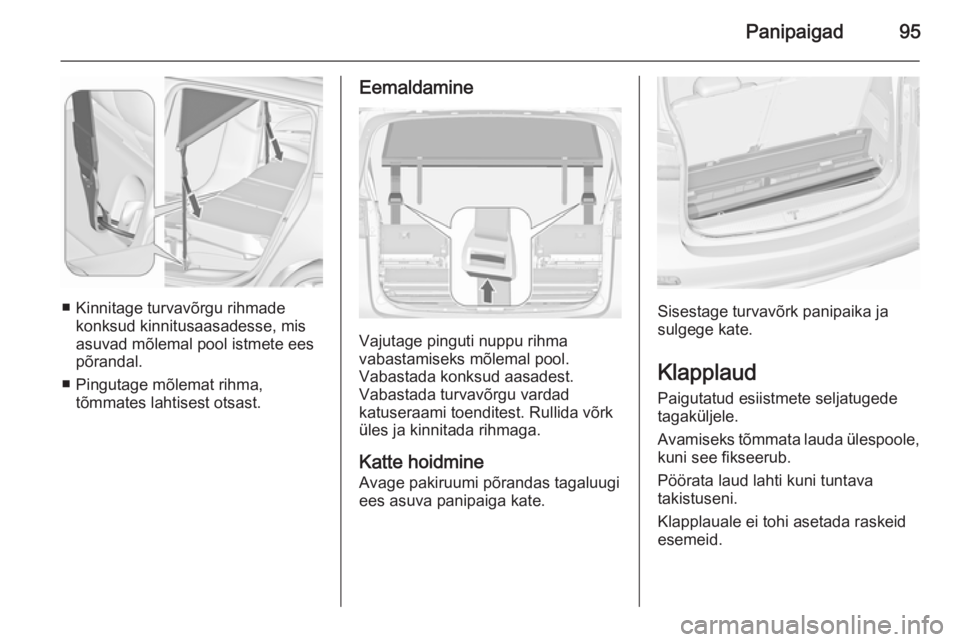

Panipaigad95
■ Kinnitage turvavõrgu rihmadekonksud kinnitusaasadesse, mis
asuvad mõlemal pool istmete ees
põrandal.
■ Pingutage mõlemat rihma, tõmmates lahtisest otsast.
Eemaldamine
Vajutage pinguti nuppu rihma
vabastamiseks mõlemal pool.
Vabastada konksud aasadest.
Vabastada turvavõrgu vardad
katuseraami toenditest. Rullida võrk
üles ja kinnitada rihmaga.
Katte hoidmine
Avage pakiruumi põrandas tagaluugi
ees asuva panipaiga kate.
Sisestage turvavõrk panipaika ja
sulgege kate.
Klapplaud Paigutatud esiistmete seljatugede
tagaküljele.
Avamiseks tõmmata lauda ülespoole,
kuni see fikseerub.
Pöörata laud lahti kuni tuntava
takistuseni.
Klapplauale ei tohi asetada raskeid
esemeid.

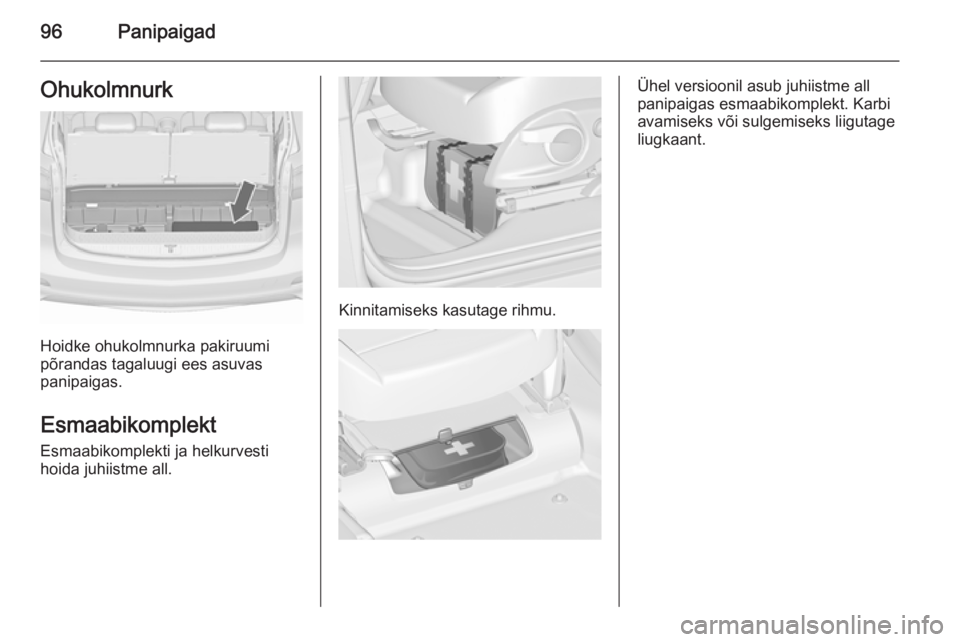

96PanipaigadOhukolmnurk
Hoidke ohukolmnurka pakiruumi
põrandas tagaluugi ees asuvas
panipaigas.
Esmaabikomplekt
Esmaabikomplekti ja helkurvesti
hoida juhiistme all.
Kinnitamiseks kasutage rihmu.
Ühel versioonil asub juhiistme all
panipaigas esmaabikomplekt. Karbi
avamiseks või sulgemiseks liigutage
liugkaant.

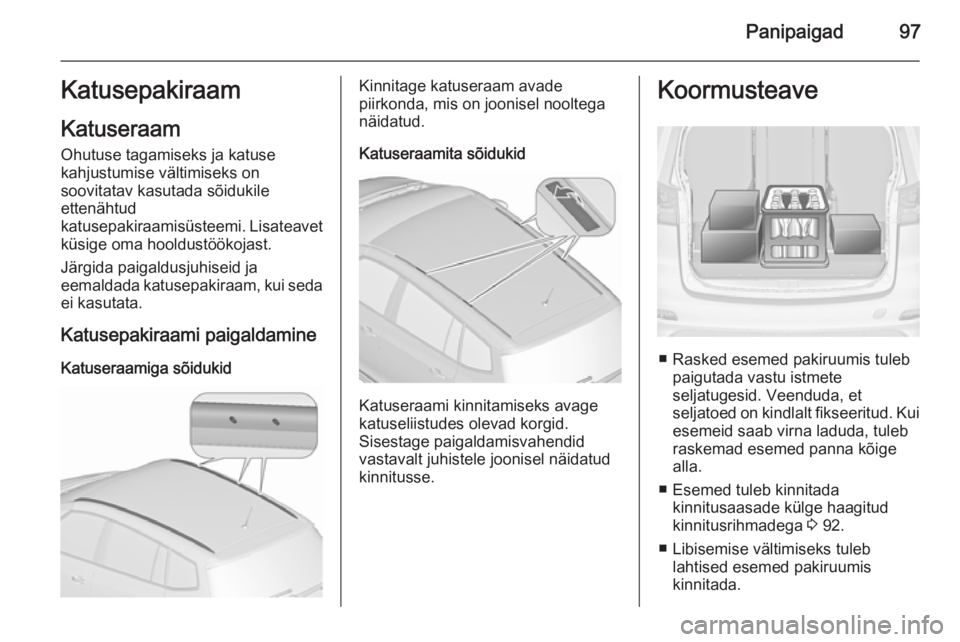

Panipaigad97Katusepakiraam
Katuseraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige oma hooldustöökojast.
Järgida paigaldusjuhiseid ja
eemaldada katusepakiraam, kui seda ei kasutata.
Katusepakiraami paigaldamine Katuseraamiga sõidukidKinnitage katuseraam avade
piirkonda, mis on joonisel nooltega
näidatud.
Katuseraamita sõidukid
Katuseraami kinnitamiseks avage
katuseliistudes olevad korgid.
Sisestage paigaldamisvahendid
vastavalt juhistele joonisel näidatud
kinnitusse.
Koormusteave
■ Rasked esemed pakiruumis tuleb paigutada vastu istmete
seljatugesid. Veenduda, et
seljatoed on kindlalt fikseeritud. Kui
esemeid saab virna laduda, tuleb
raskemad esemed panna kõige
alla.
■ Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 92.
■ Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.

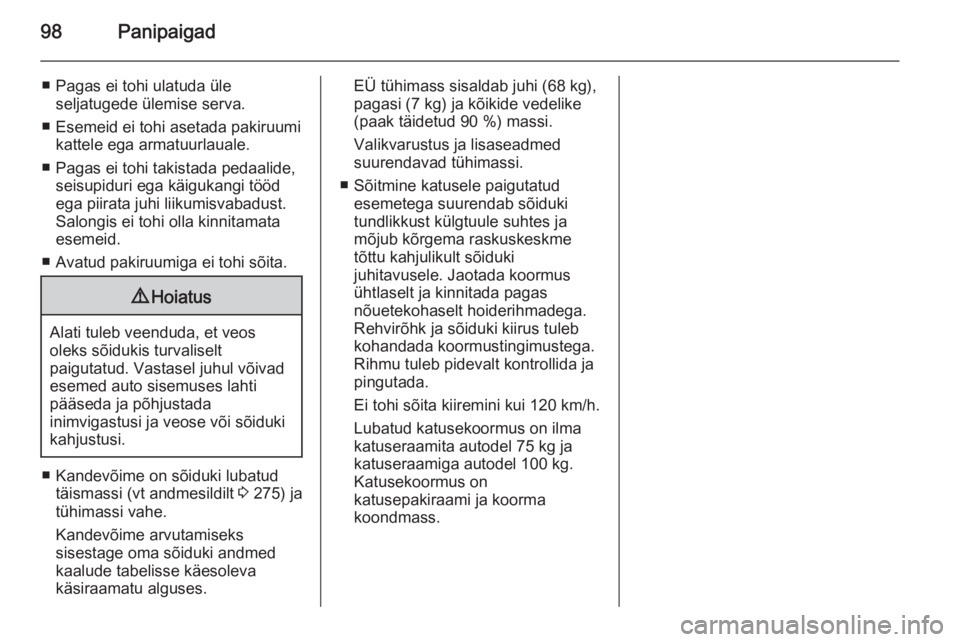

98Panipaigad
■ Pagas ei tohi ulatuda üleseljatugede ülemise serva.
■ Esemeid ei tohi asetada pakiruumi kattele ega armatuurlauale.
■ Pagas ei tohi takistada pedaalide, seisupiduri ega käigukangi tööd
ega piirata juhi liikumisvabadust. Salongis ei tohi olla kinnitamata
esemeid.
■ Avatud pakiruumiga ei tohi sõita.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
■ Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 275) ja
tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi (68 kg),
pagasi (7 kg) ja kõikide vedelike
(paak täidetud 90 %) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
■ Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Jaotada koormus
ühtlaselt ja kinnitada pagas
nõuetekohaselt hoiderihmadega.
Rehvirõhk ja sõiduki kiirus tuleb
kohandada koormustingimustega.
Rihmu tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui 120 km/h.
Lubatud katusekoormus on ilma
katuseraamita autodel 75 kg ja
katuseraamiga autodel 100 kg. Katusekoormus on
katusepakiraami ja koorma
koondmass.
