Vožnja i rukovanje219
ostaje u aktualnom načinu rada.
Blokada ostaje aktivna dok se kontakt ne isključi.
Prilikom rada na benzin može se
očekivati lagani gubitak snage i
okretnog momenta. Stoga morate
prilagoditi svoj stil vožnje (npr.
prilikom manevra pretjecanja) i
opterećenje vozila (npr. vuča tereta).
Svakih šest mjeseci, ispraznite
spremnik benzina dok ne zasvijetli
kontrolno svjetlo Y i tada ga ponovno
napunite. To je potrebno za
održavanje kvalitete goriva kao i
funkcije sustava potrebnog za rad s
benzinom.
Napunite spremnik do kraja u
redovitim intervalima kako bi spriječili koroziju u spremniku.Punjenje goriva9 Opasnost

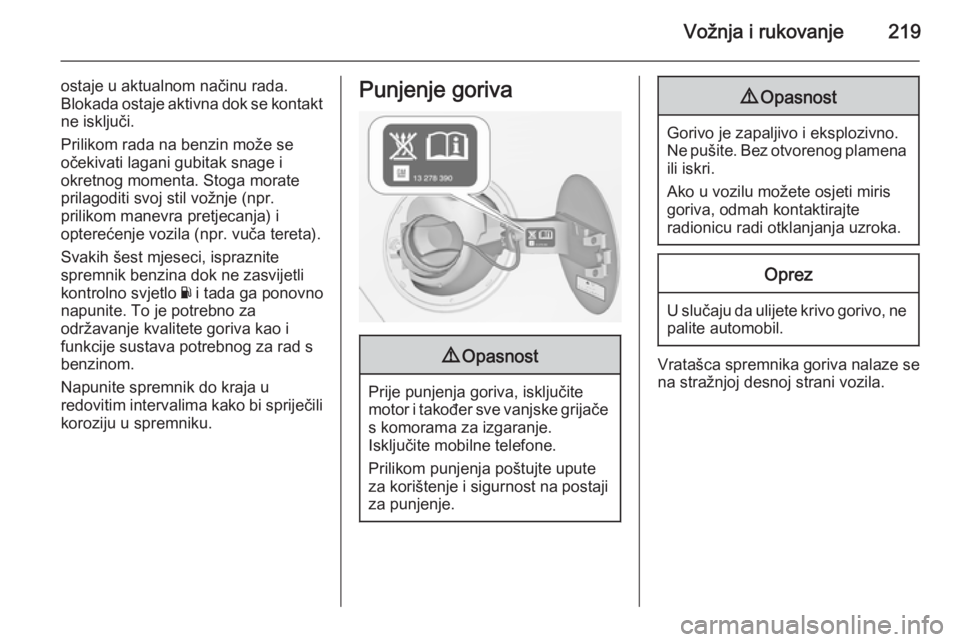

Prije punjenja goriva, isključite
motor i također sve vanjske grijače s komorama za izgaranje.
Isključite mobilne telefone.
Prilikom punjenja poštujte upute za korištenje i sigurnost na postaji za punjenje.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Ne pušite. Bez otvorenog plamena ili iskri.
Ako u vozilu možete osjeti miris
goriva, odmah kontaktirajte
radionicu radi otklanjanja uzroka.
Oprez
U slučaju da ulijete krivo gorivo, ne
palite automobil.

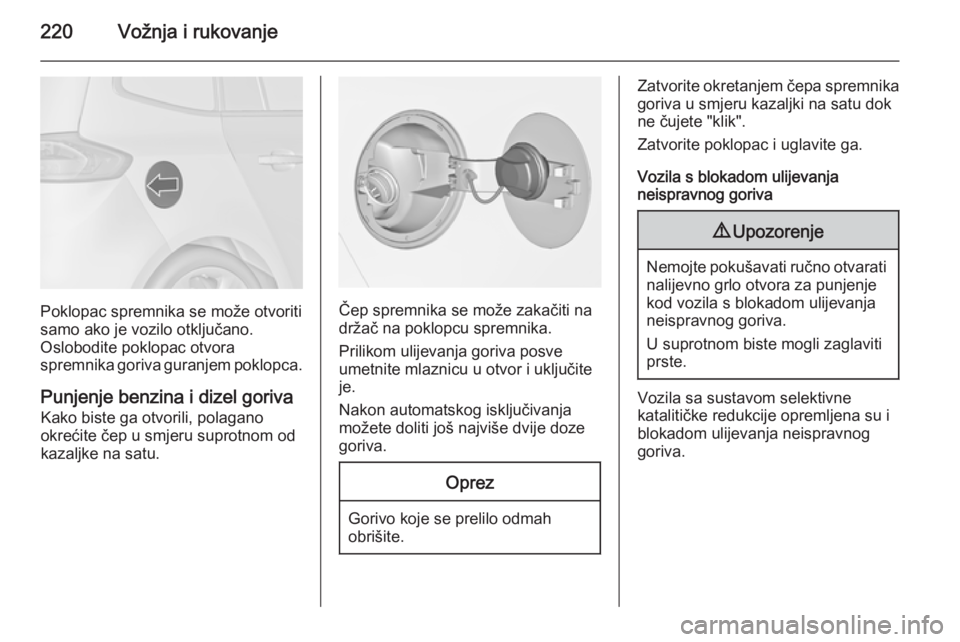

Vratašca spremnika goriva nalaze se
na stražnjoj desnoj strani vozila.

220Vožnja i rukovanje
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
Oslobodite poklopac otvora
spremnika goriva guranjem poklopca.
Punjenje benzina i dizel gorivaKako biste ga otvorili, polagano
okrećite čep u smjeru suprotnom od
kazaljke na satu.Čep spremnika se može zakačiti na
držač na poklopcu spremnika.
Prilikom ulijevanja goriva posve
umetnite mlaznicu u otvor i uključite
je.
Nakon automatskog isključivanja
možete doliti još najviše dvije doze
goriva.
Oprez
Gorivo koje se prelilo odmah
obrišite.
Zatvorite okretanjem čepa spremnika goriva u smjeru kazaljki na satu dok
ne čujete "klik".
Zatvorite poklopac i uglavite ga.
Vozila s blokadom ulijevanja
neispravnog goriva9 Upozorenje
Nemojte pokušavati ručno otvarati
nalijevno grlo otvora za punjenje
kod vozila s blokadom ulijevanja
neispravnog goriva.
U suprotnom biste mogli zaglaviti
prste.
Vozila sa sustavom selektivne
katalitičke redukcije opremljena su i
blokadom ulijevanja neispravnog
goriva.

Vožnja i rukovanje221

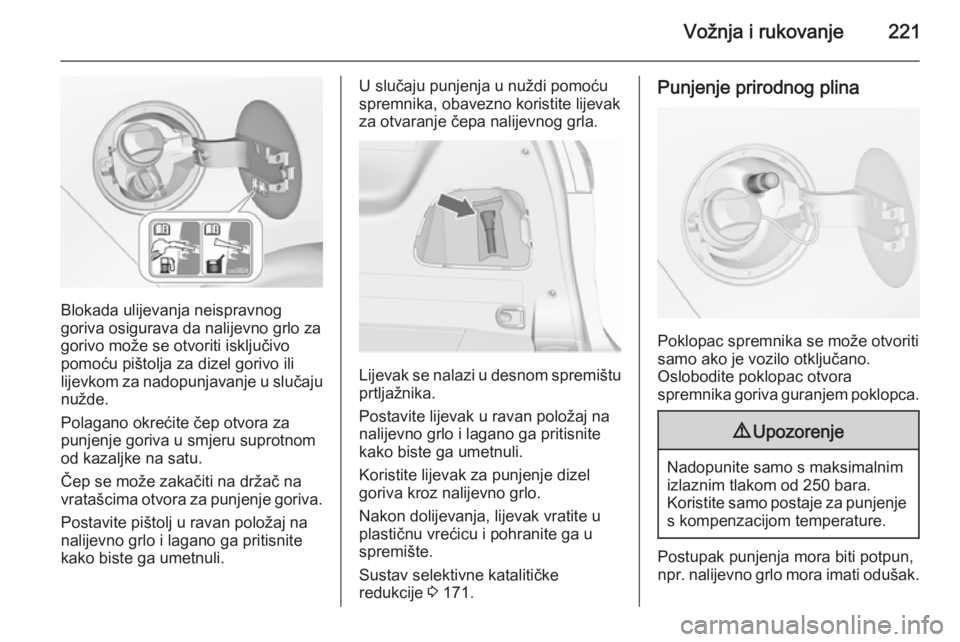

Blokada ulijevanja neispravnog
goriva osigurava da nalijevno grlo za
gorivo može se otvoriti isključivo pomoću pištolja za dizel gorivo ili
lijevkom za nadopunjavanje u slučaju
nužde.
Polagano okrećite čep otvora za
punjenje goriva u smjeru suprotnom
od kazaljke na satu.
Čep se može zakačiti na držač na
vratašcima otvora za punjenje goriva.
Postavite pištolj u ravan položaj na
nalijevno grlo i lagano ga pritisnite
kako biste ga umetnuli.
U slučaju punjenja u nuždi pomoću
spremnika, obavezno koristite lijevak
za otvaranje čepa nalijevnog grla.
Lijevak se nalazi u desnom spremištu
prtljažnika.
Postavite lijevak u ravan položaj na
nalijevno grlo i lagano ga pritisnite
kako biste ga umetnuli.
Koristite lijevak za punjenje dizel
goriva kroz nalijevno grlo.
Nakon dolijevanja, lijevak vratite u
plastičnu vrećicu i pohranite ga u
spremište.
Sustav selektivne katalitičke
redukcije 3 171.
Punjenje prirodnog plina
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
Oslobodite poklopac otvora
spremnika goriva guranjem poklopca.
9 Upozorenje
Nadopunite samo s maksimalnim
izlaznim tlakom od 250 bara.
Koristite samo postaje za punjenje s kompenzacijom temperature.
Postupak punjenja mora biti potpun,
npr. nalijevno grlo mora imati odušak.

222Vožnja i rukovanje

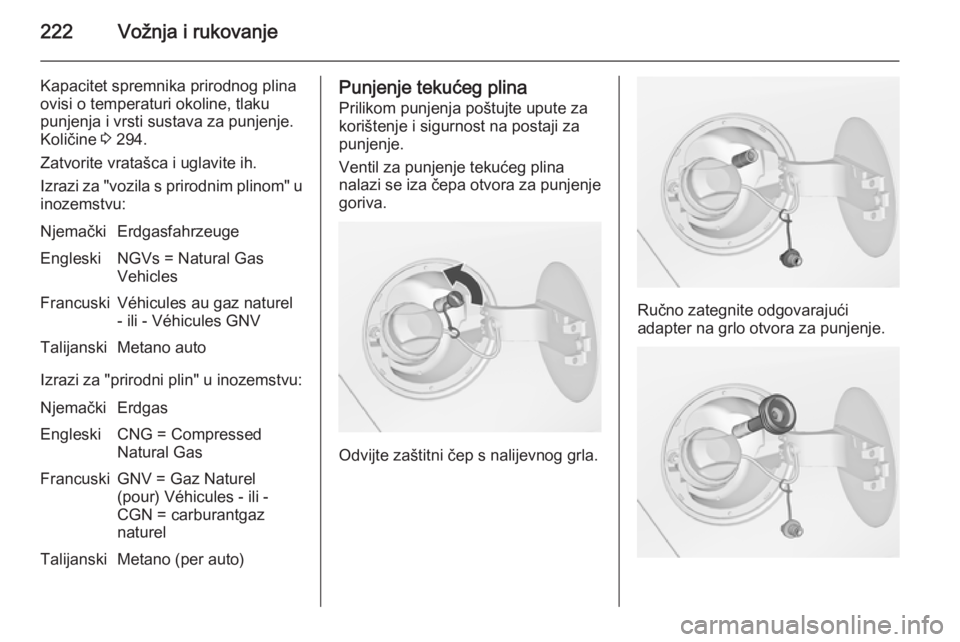

Kapacitet spremnika prirodnog plina
ovisi o temperaturi okoline, tlaku
punjenja i vrsti sustava za punjenje.
Količine 3 294.
Zatvorite vratašca i uglavite ih.
Izrazi za "vozila s prirodnim plinom" u inozemstvu:NjemačkiErdgasfahrzeugeEngleskiNGVs = Natural Gas
VehiclesFrancuskiVéhicules au gaz naturel
- ili - Véhicules GNVTalijanskiMetano auto
Izrazi za "prirodni plin" u inozemstvu:
NjemačkiErdgasEngleskiCNG = Compressed
Natural GasFrancuskiGNV = Gaz Naturel
(pour) Véhicules - ili -
CGN = carburantgaz
naturelTalijanskiMetano (per auto)Punjenje tekućeg plina
Prilikom punjenja poštujte upute za
korištenje i sigurnost na postaji za
punjenje.
Ventil za punjenje tekućeg plina
nalazi se iza čepa otvora za punjenje goriva.
Odvijte zaštitni čep s nalijevnog grla.
Ručno zategnite odgovarajući
adapter na grlo otvora za punjenje.

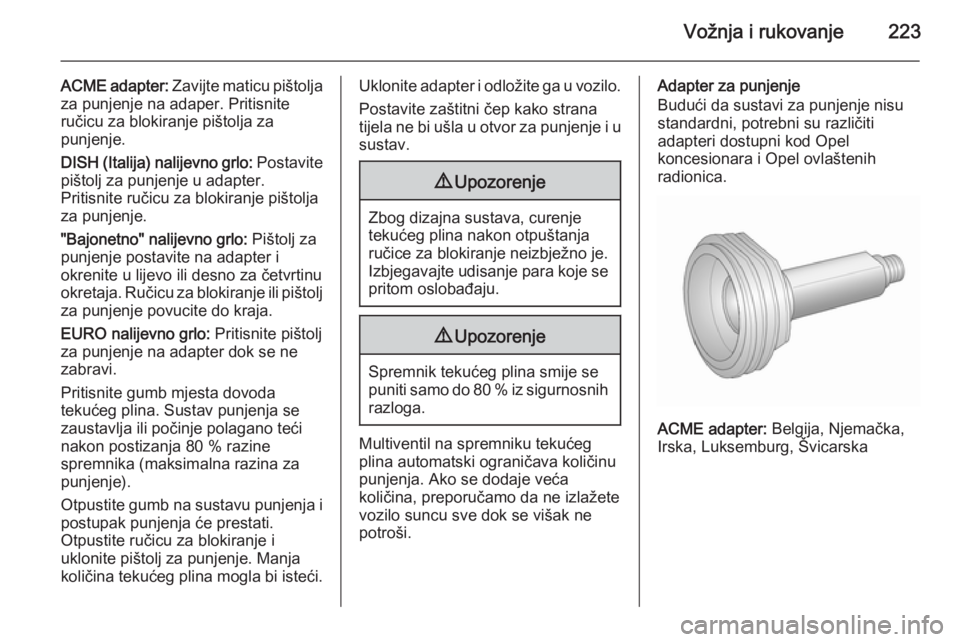

Vožnja i rukovanje223
ACME adapter: Zavijte maticu pištolja
za punjenje na adaper. Pritisnite
ručicu za blokiranje pištolja za
punjenje.
DISH (Italija) nalijevno grlo: Postavite
pištolj za punjenje u adapter.
Pritisnite ručicu za blokiranje pištolja
za punjenje.
"Bajonetno" nalijevno grlo: Pištolj za
punjenje postavite na adapter i
okrenite u lijevo ili desno za četvrtinu
okretaja. Ručicu za blokiranje ili pištolj za punjenje povucite do kraja.
EURO nalijevno grlo: Pritisnite pištolj
za punjenje na adapter dok se ne
zabravi.
Pritisnite gumb mjesta dovoda
tekućeg plina. Sustav punjenja se
zaustavlja ili počinje polagano teći
nakon postizanja 80 % razine spremnika (maksimalna razina za
punjenje).
Otpustite gumb na sustavu punjenja i postupak punjenja će prestati.
Otpustite ručicu za blokiranje i
uklonite pištolj za punjenje. Manja
količina tekućeg plina mogla bi isteći.Uklonite adapter i odložite ga u vozilo.
Postavite zaštitni čep kako strana
tijela ne bi ušla u otvor za punjenje i u
sustav.9 Upozorenje
Zbog dizajna sustava, curenje
tekućeg plina nakon otpuštanja ručice za blokiranje neizbježno je.
Izbjegavajte udisanje para koje se pritom oslobađaju.
9 Upozorenje
Spremnik tekućeg plina smije se
puniti samo do 80 % iz sigurnosnih
razloga.
Multiventil na spremniku tekućeg
plina automatski ograničava količinu
punjenja. Ako se dodaje veća
količina, preporučamo da ne izlažete vozilo suncu sve dok se višak ne
potroši.
Adapter za punjenje
Budući da sustavi za punjenje nisu
standardni, potrebni su različiti
adapteri dostupni kod Opel
koncesionara i Opel ovlaštenih
radionica.
ACME adapter: Belgija, Njemačka,
Irska, Luksemburg, Švicarska

224Vožnja i rukovanje

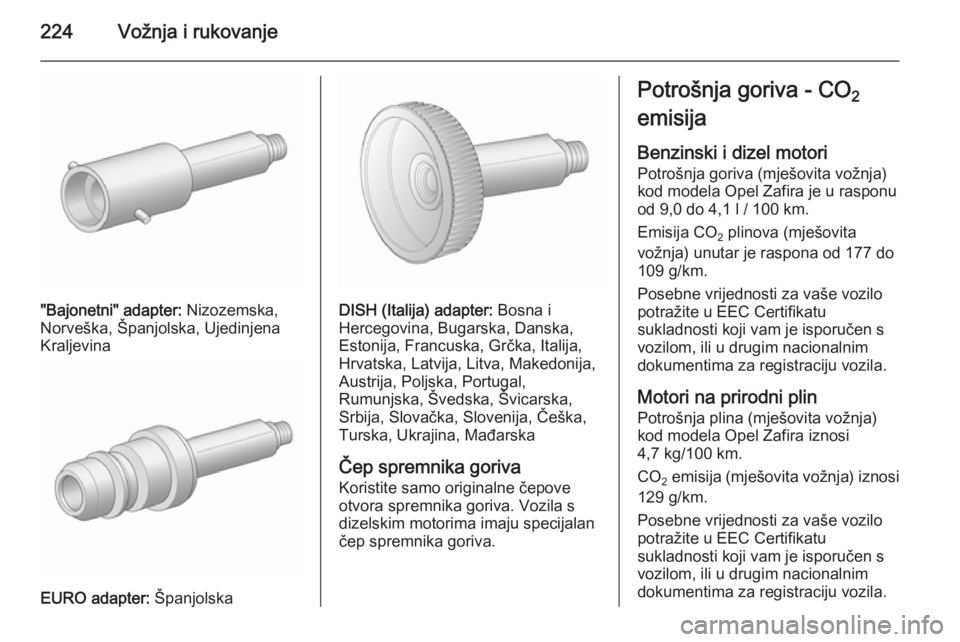

"Bajonetni" adapter: Nizozemska,
Norveška, Španjolska, Ujedinjena
Kraljevina
EURO adapter: Španjolska
DISH (Italija) adapter: Bosna i
Hercegovina, Bugarska, Danska,
Estonija, Francuska, Grčka, Italija, Hrvatska, Latvija, Litva, Makedonija,
Austrija, Poljska, Portugal,
Rumunjska, Švedska, Švicarska,
Srbija, Slovačka, Slovenija, Češka,
Turska, Ukrajina, Mađarska
Čep spremnika goriva Koristite samo originalne čepove
otvora spremnika goriva. Vozila s
dizelskim motorima imaju specijalan
čep spremnika goriva.
Potrošnja goriva - CO 2
emisija
Benzinski i dizel motori
Potrošnja goriva (mješovita vožnja)
kod modela Opel Zafira je u rasponu
od 9,0 do 4,1 l / 100 km.
Emisija CO 2 plinova (mješovita
vožnja) unutar je raspona od 177 do
109 g/km.
Posebne vrijednosti za vaše vozilo
potražite u EEC Certifikatu
sukladnosti koji vam je isporučen s vozilom, ili u drugim nacionalnim
dokumentima za registraciju vozila.
Motori na prirodni plin Potrošnja plina (mješovita vožnja)
kod modela Opel Zafira iznosi
4,7 kg/100 km.
CO 2 emisija
(mješovita vožnja) iznosi
129 g/km.
Posebne vrijednosti za vaše vozilo
potražite u EEC Certifikatu
sukladnosti koji vam je isporučen s
vozilom, ili u drugim nacionalnim
dokumentima za registraciju vozila.

Vožnja i rukovanje225

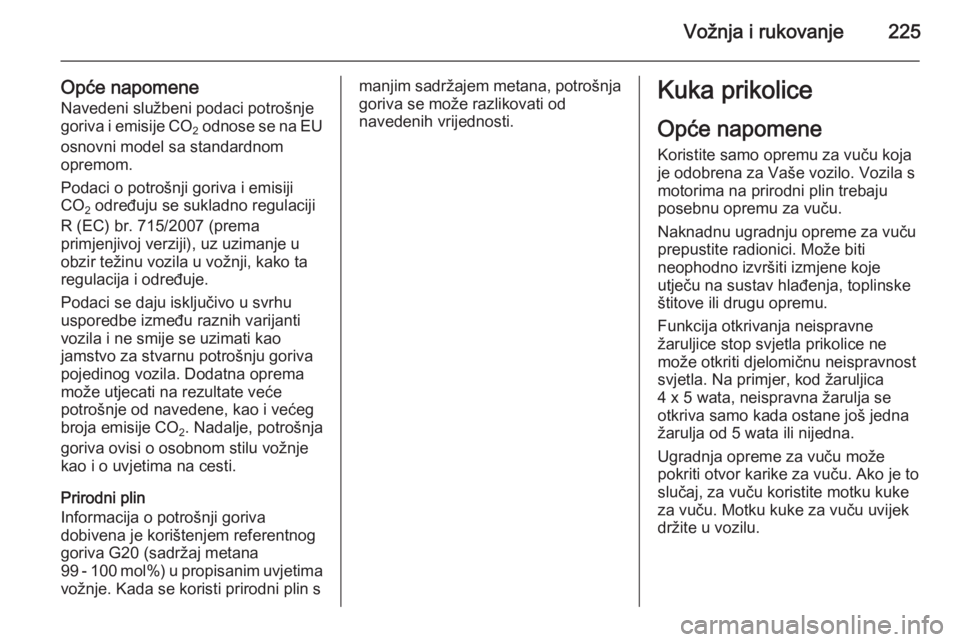

Opće napomeneNavedeni službeni podaci potrošnje
goriva i emisije CO
2 odnose se na EU
osnovni model sa standardnom
opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određuju se sukladno regulaciji
R (EC) br. 715/2007 (prema
primjenjivoj verziji), uz uzimanje u
obzir težinu vozila u vožnji, kako ta
regulacija i određuje.
Podaci se daju isključivo u svrhu
usporedbe između raznih varijanti
vozila i ne smije se uzimati kao
jamstvo za stvarnu potrošnju goriva
pojedinog vozila. Dodatna oprema
može utjecati na rezultate veće
potrošnje od navedene, kao i većeg
broja emisije CO 2. Nadalje, potrošnja
goriva ovisi o osobnom stilu vožnje
kao i o uvjetima na cesti.
Prirodni plin
Informacija o potrošnji goriva dobivena je korištenjem referentnog
goriva G20 (sadržaj metana
99 - 100 mol%) u propisanim uvjetima
vožnje. Kada se koristi prirodni plin smanjim sadržajem metana, potrošnja
goriva se može razlikovati od
navedenih vrijednosti.Kuka prikolice
Opće napomene Koristite samo opremu za vuču koja
je odobrena za Vaše vozilo. Vozila s
motorima na prirodni plin trebaju
posebnu opremu za vuču.
Naknadnu ugradnju opreme za vuču
prepustite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu.
Funkcija otkrivanja neispravne
žaruljice stop svjetla prikolice ne
može otkriti djelomičnu neispravnost
svjetla. Na primjer, kod žaruljica
4 x 5 wata, neispravna žarulja se otkriva samo kada ostane još jedna
žarulja od 5 wata ili nijedna.
Ugradnja opreme za vuču može
pokriti otvor karike za vuču. Ako je to
slučaj, za vuču koristite motku kuke
za vuču. Motku kuke za vuču uvijek
držite u vozilu.

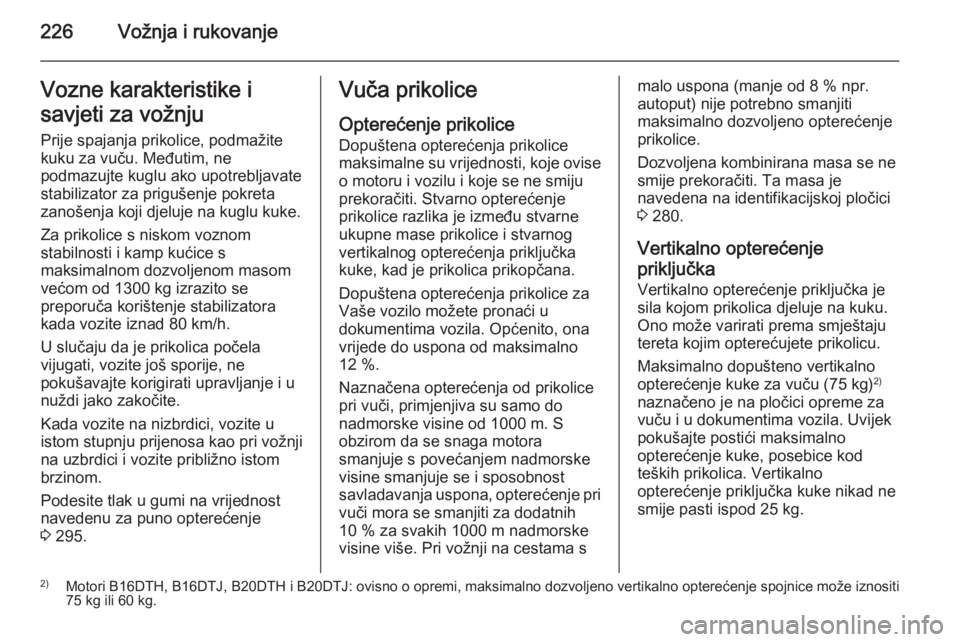

226Vožnja i rukovanjeVozne karakteristike i
savjeti za vožnju Prije spajanja prikolice, podmažite
kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Za prikolice s niskom voznom
stabilnosti i kamp kućice s
maksimalnom dozvoljenom masom
većom od 1300 kg izrazito se
preporuča korištenje stabilizatora
kada vozite iznad 80 km/h.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 295.Vuča prikolice
Opterećenje prikolice Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede do uspona od maksimalno
12 %.
Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske
visine smanjuje se i sposobnost
savladavanja uspona, opterećenje pri vuči mora se smanjiti za dodatnih
10 % za svakih 1000 m nadmorske
visine više. Pri vožnji na cestama smalo uspona (manje od 8 % npr.
autoput) nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 280.
Vertikalno opterećenje
priključka Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (75 kg) 2)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila. Uvijek pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikad ne
smije pasti ispod 25 kg.2) Motori B16DTH, B16DTJ, B20DTH i B20DTJ: ovisno o opremi, maksimalno dozvoljeno vertikalno opterećenje spojnice može iznositi
75 kg ili 60 kg.

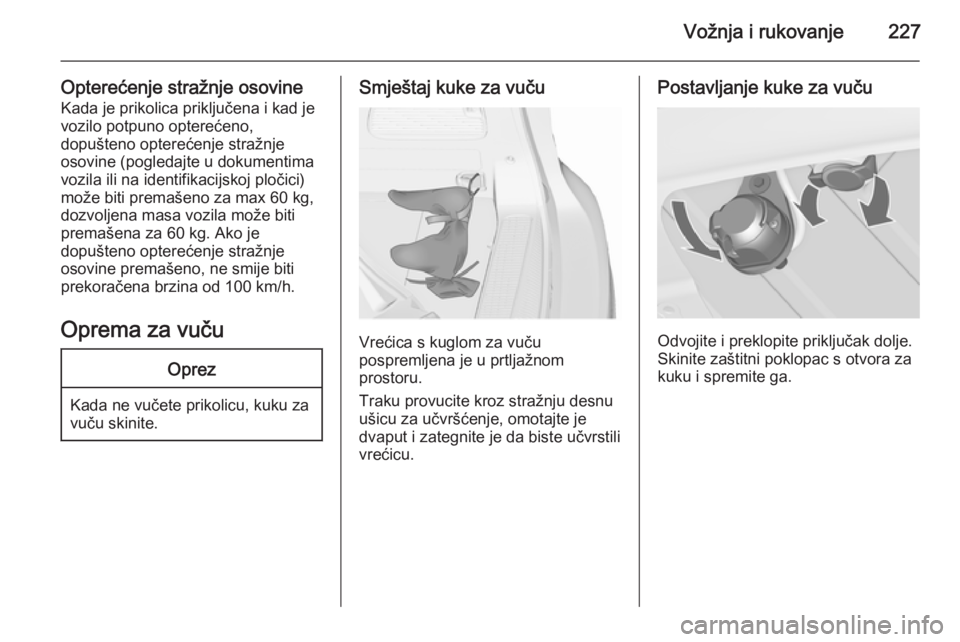

Vožnja i rukovanje227
Opterećenje stražnje osovineKada je prikolica priključena i kad je
vozilo potpuno opterećeno,
dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima vozila ili na identifikacijskoj pločici)
može biti premašeno za max 60 kg,
dozvoljena masa vozila može biti
premašena za 60 kg. Ako je
dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.
Smještaj kuke za vuču
Vrećica s kuglom za vuču
pospremljena je u prtljažnom
prostoru.
Traku provucite kroz stražnju desnu
ušicu za učvršćenje, omotajte je
dvaput i zategnite je da biste učvrstili
vrećicu.
Postavljanje kuke za vuču
Odvojite i preklopite priključak dolje.
Skinite zaštitni poklopac s otvora za
kuku i spremite ga.

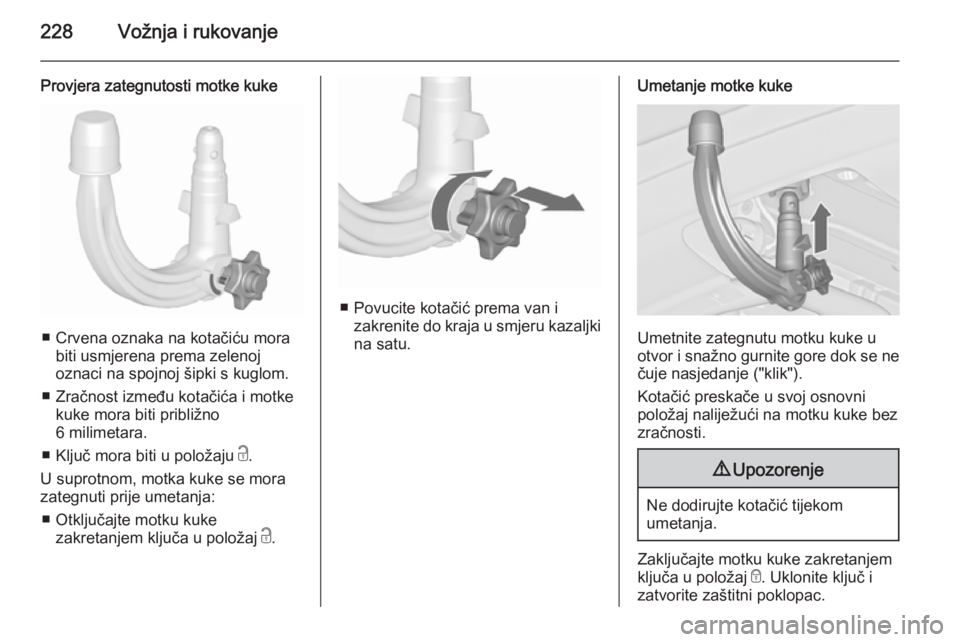

228Vožnja i rukovanje
Provjera zategnutosti motke kuke
■ Crvena oznaka na kotačiću morabiti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
■ Zračnost između kotačića i motke kuke mora biti približno
6 milimetara.
■ Ključ mora biti u položaju c.
U suprotnom, motka kuke se mora zategnuti prije umetanja:
■ Otključajte motku kuke zakretanjem ključa u položaj c.
■ Povucite kotačić prema van i
zakrenite do kraja u smjeru kazaljkina satu.
Umetanje motke kuke
Umetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez zračnosti.
9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte motku kuke zakretanjem
ključa u položaj e. Uklonite ključ i
zatvorite zaštitni poklopac.
