Sürüş ve kullanım209
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 137.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde (DIC) bir mesaj ile
belirtilir.
Algılama bölgeleri Sistem sensörü aracın her iki
tarafındaki yaklaşık 3 metre bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık 3 metre bir mesafede uzanır.
Bu bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen araçlar tespit edilmez.Arıza
Normal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.
Arka tamponun sağ veya sol köşesiçamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 275.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü Bilgi
Sisteminde (DIC) bir mesaj
görüntülenir. Hata geçmiyorsa bir
servis atölyesinden yardım alın.
Arka görüş kamerası Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve
geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.

210Sürüş ve kullanım
Çalışma prensibi
Kamera arka kapağın tutamağına
monte edilmiştir ve görüş açısı
130°'dir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Fonksiyon, Bilgi Ekranındaki Settings (Ayarlar) menüsünden devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 137.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.

Sürüş ve kullanım211
Ekran ayarları
Navi 650/Navi 950: Parlaklık çok
işlevli düğme üzerinde bulunan
yukarı/aşağı tuşları ile ayarlanabilir.
CD 600 : Parlaklık, çok fonksiyonlu
düğme basılıp döndürülerek
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 137.
Arıza
Hata mesajları Bilgi Ekranı'nın üst satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
■ Etraf karanlık ise.
■ Güneş veya far ışıkları doğrudan kamera merceğine parlamaktadır.
■ Kamera merceği buz, kar, çamur veya başka bir nesne tarafından
örtüldüğünde. Merceği yıkayın, suyla durulayıp yumuşak bir bezle
silin.
■ Arka kapak tam olarak kapanmadığında.
■ Araç arkadan kazaya uğradığında.
■ Çok aşırı sıcaklık değişimlerinde.Trafik işareti desteği
Çalışma prensibi
Trafik işareti asistanı sistemi ön
kısımdaki kamera vasıtasıyla mevcut trafik işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ■ Hız limiti işaretleri
■ Sollama yasağı işaretleri
■ Hız limiti sonu işaretleri
■ Sollama yasağı sonu işaretleri

212Sürüş ve kullanım
Yol işaretleri
başlangıcı ve sonu:
■ otoyollar
■ A yollar
■ oyun yollarıEk işaretler ■ trafik işaretleri için ek ipuçları
■ römork/karavan çekmenin kısıtlanması
■ yaş uyarısı
■ buz uyarısı
■ yön okları
Hız sınırı işaretleri Sürücü Bilgi
Merkezi ekranında bir sonraki hız
sınırı işareti veya hız sınırı sonu
işareti veya tanımlanmış bir işaret
zamanaşımına kadar gösterilir.
Ekranda daha fazla işaret kombine
edilebilir.
Çerçeve içindeki bir ünlem işareti,
sistem tarafından tanınmayan başka
bir işaretin tespit edildiğini gösterir.
Sistem, aydınlatma koşullarına bağlı
olarak 200 km/h hıza kadar aktiftir.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
Örneğin bir şehir bölgesine girerken
hız 55 km/saatten daha aşağıya
düştüğü zaman ekran sıfırlanır ve
trafik işareti sayfasının içeriği silinir.
Tespit edilen bir sonraki hız işareti
görüntülenir.
İşaret ve sembollerin
görüntülenmesi

Sürüş ve kullanım213
Trafik işaretleri Sürücü Bilgi
Sistemi'nde Traffic sign detection
(trafik işareti tespit sistemi)
sayfasında görüntülenir ve ayar çarkı veya dönüş sinyali kolu ile seçilir
3 123.
Sürücü bilgi sisteminde başka bir fonksiyon seçilir ve daha sonra Traffic
sign detection (Trafik işareti tespit
sistemi) sayfası seçilirse en son
algılanan trafik işareti görüntülenir.
Trafik işareti sayfası sistem
tarafından temizlendikten sonra,
aşağıdaki simge görünür:Trafik işaretleri sayfasının içeriği
sürüş esnasında dönüş sinyali
kolundaki SET/CLR düğmesine uzun
bir süre basarak da silinebilir.
Pop-up (ayrı pencere)
fonksiyonu
Hız limitleri ve sollama yasağı işaretleri Sürücü Bilgi Sisteminin
(Driver Information Center) her
sayfasında ayrı bir pencere açılarak
görüntülenir.
Pop-up (ayrı pencere) fonksiyonu,
trafik işareti sayfasında dönüş sinyali
kolu üzerindeki SET/CLR düğmesine
basılarak devre dışı bırakılabilir.

214Sürüş ve kullanım
Ayar sayfası görüntülenince, Pop-up
(ayrı pencere) fonksiyonunu devre
dışı bırakmak için Kapalı şıkkını
seçin. Açık seçerek yeniden devreye
alındı. Kontak açıldığında, pop-up
(ayrı pencere) fonksiyonu devre
dışıdır.
Ayrı pencere (pop-up) gösterimi
sürücü bilgi sisteminde yaklaşık
8 saniye sürer.
Arıza
Aşağıdaki durumlarda trafik işareti
asistanı sistemi doğru çalışmayabilir:
■ Ön kameranın bulunduğu ön cam temiz olmadığında.
■ Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler zor
tespit edilebilir durumda ise.
■ Şiddetli yağmur, kar, direk güneş ışığı veya gölgelenme gibi olumsuz
şartlar oluşabilir. Bu gibi
durumlarda Trafik İşareti
Algılaması Yok Hava Nedeniyle
ibaresi ekranda görüntülenir.■ Trafik işaretleri hatalı monte edildiğinde veya hasarlı olduğunda.
■ Trafik işaretleri ile ilgili Viyana Anlaşması'na (Wiener
Übereinkommen über
Straßenverkehrszeichen) uygun
olmayan trafik işaretleri.Dikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.
Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şerit değiştirme uyarısı
Şerit değiştirme uyarı sistemi aracın
içinde bulunduğu yol şeridinin
işaretlemelerini ön kamera
vasıtasıyla gözlemler. Sistem şerit
değiştirmeyi tespit eder ve
beklenmeyen şerit değişikliği
durumunda sürücüyü görsel ve
akustik sinyallerle uyarır.
Beklenmeyen şerit değiştirme
kriterleri şunlardır:
■ Dönüş sinyallerinin çalıştırılmaması.
■ Fren pedalına basılmaması.
■ Gaz pedalına etkin olarak basılmaması veya hız artışınınolmaması.
■ Etkin direksiyon kullanımının olmaması.

Sürüş ve kullanım215

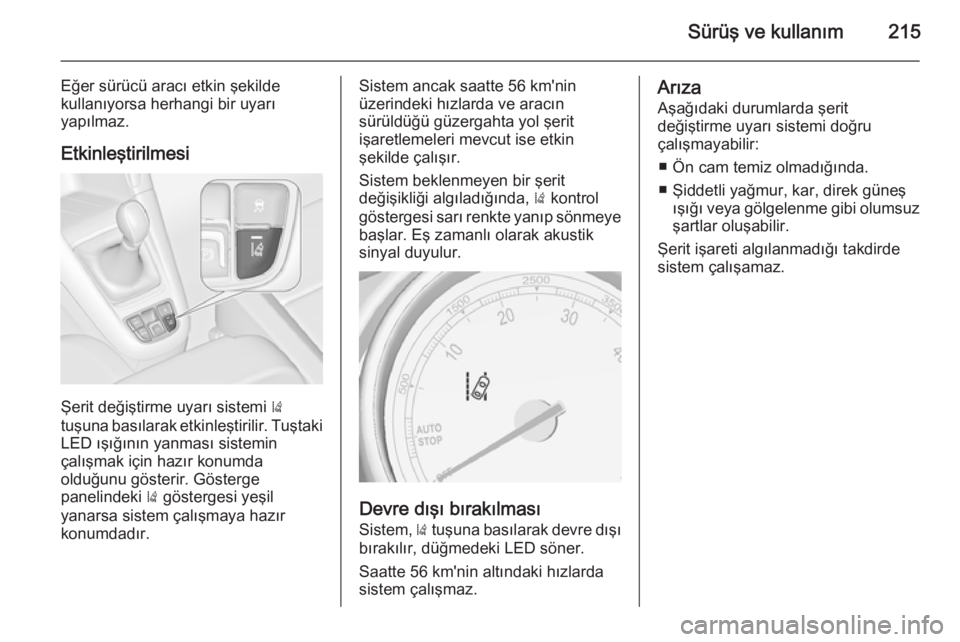

Eğer sürücü aracı etkin şekilde
kullanıyorsa herhangi bir uyarı
yapılmaz.
Etkinleştirilmesi
Şerit değiştirme uyarı sistemi )
tuşuna basılarak etkinleştirilir. Tuştaki LED ışığının yanması sistemin
çalışmak için hazır konumda
olduğunu gösterir. Gösterge
panelindeki ) göstergesi yeşil
yanarsa sistem çalışmaya hazır
konumdadır.
Sistem ancak saatte 56 km'nin
üzerindeki hızlarda ve aracın
sürüldüğü güzergahta yol şerit
işaretlemeleri mevcut ise etkin
şekilde çalışır.
Sistem beklenmeyen bir şerit
değişikliği algıladığında, ) kontrol
göstergesi sarı renkte yanıp sönmeye
başlar. Eş zamanlı olarak akustik
sinyal duyulur.
Devre dışı bırakılması
Sistem, ) tuşuna basılarak devre dışı
bırakılır, düğmedeki LED söner.
Saatte 56 km'nin altındaki hızlarda
sistem çalışmaz.
Arıza
Aşağıdaki durumlarda şerit
değiştirme uyarı sistemi doğru
çalışmayabilir:
■ Ön cam temiz olmadığında.
■ Şiddetli yağmur, kar, direk güneş ışığı veya gölgelenme gibi olumsuzşartlar oluşabilir.
Şerit işareti algılanmadığı takdirde
sistem çalışamaz.

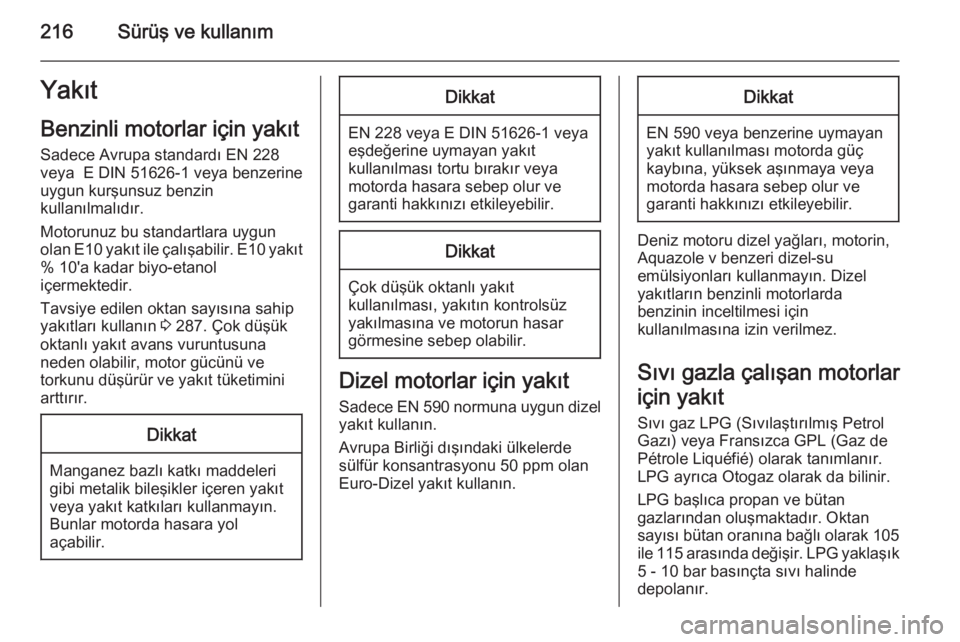

216Sürüş ve kullanımYakıt
Benzinli motorlar için yakıt Sadece Avrupa standardı EN 228
veya E DIN 51626-1 veya benzerine
uygun kurşunsuz benzin
kullanılmalıdır.
Motorunuz bu standartlara uygun
olan E10 yakıt ile çalışabilir. E10 yakıt
% 10'a kadar biyo-etanol
içermektedir.
Tavsiye edilen oktan sayısına sahip
yakıtları kullanın 3 287. Çok düşük
oktanlı yakıt avans vuruntusuna
neden olabilir, motor gücünü ve
torkunu düşürür ve yakıt tüketimini
arttırır.Dikkat
Manganez bazlı katkı maddeleri
gibi metalik bileşikler içeren yakıt veya yakıt katkıları kullanmayın.
Bunlar motorda hasara yol
açabilir.
Dikkat
EN 228 veya E DIN 51626-1 veya eşdeğerine uymayan yakıt
kullanılması tortu bırakır veya
motorda hasara sebep olur ve
garanti hakkınızı etkileyebilir.
Dikkat
Çok düşük oktanlı yakıt
kullanılması, yakıtın kontrolsüz
yakılmasına ve motorun hasar
görmesine sebep olabilir.
Dizel motorlar için yakıt
Sadece EN 590 normuna uygun dizel yakıt kullanın.
Avrupa Birliği dışındaki ülkelerde
sülfür konsantrasyonu 50 ppm olan
Euro-Dizel yakıt kullanın.
Dikkat
EN 590 veya benzerine uymayan
yakıt kullanılması motorda güç
kaybına, yüksek aşınmaya veya motorda hasara sebep olur ve
garanti hakkınızı etkileyebilir.
Deniz motoru dizel yağları, motorin,
Aquazole v benzeri dizel-su
emülsiyonları kullanmayın. Dizel
yakıtların benzinli motorlarda
benzinin inceltilmesi için
kullanılmasına izin verilmez.
Sıvı gazla çalışan motorlar
için yakıt
Sıvı gaz LPG (Sıvılaştırılmış Petrol
Gazı) veya Fransızca GPL (Gaz de
Pétrole Liquéfié) olarak tanımlanır.
LPG ayrıca Otogaz olarak da bilinir.
LPG başlıca propan ve bütan
gazlarından oluşmaktadır. Oktan
sayısı bütan oranına bağlı olarak 105 ile 115 arasında değişir. LPG yaklaşık5 - 10 bar basınçta sıvı halinde
depolanır.

Sürüş ve kullanım217

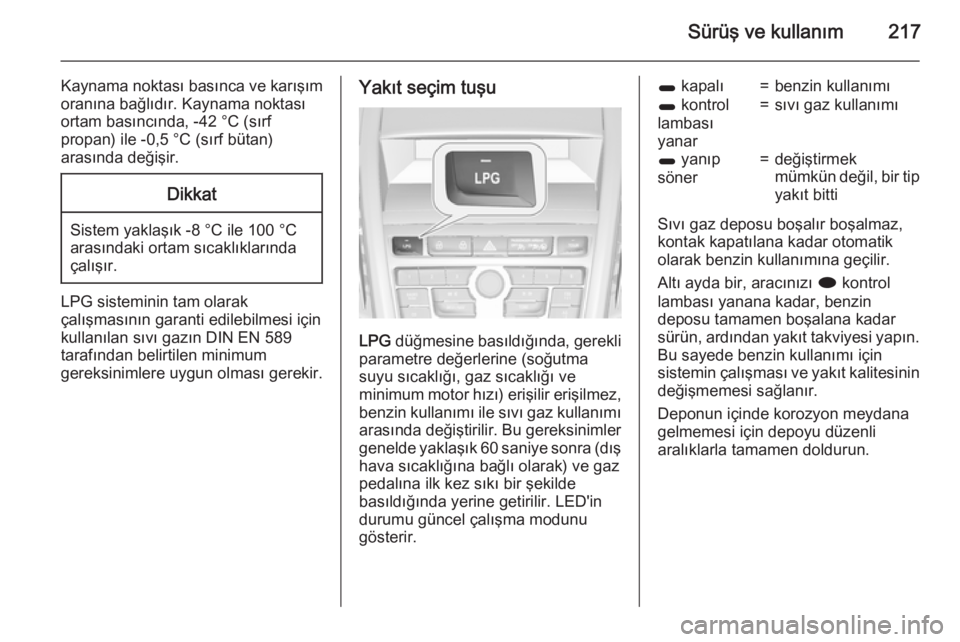

Kaynama noktası basınca ve karışımoranına bağlıdır. Kaynama noktası
ortam basıncında, -42 °C (sırf
propan) ile -0,5 °C (sırf bütan)
arasında değişir.Dikkat
Sistem yaklaşık -8 °C ile 100 °C
arasındaki ortam sıcaklıklarında
çalışır.
LPG sisteminin tam olarak
çalışmasının garanti edilebilmesi için
kullanılan sıvı gazın DIN EN 589
tarafından belirtilen minimum
gereksinimlere uygun olması gerekir.
Yakıt seçim tuşu
LPG düğmesine basıldığında, gerekli
parametre değerlerine (soğutma
suyu sıcaklığı, gaz sıcaklığı ve
minimum motor hızı) erişilir erişilmez, benzin kullanımı ile sıvı gaz kullanımı
arasında değiştirilir. Bu gereksinimler genelde yaklaşık 60 saniye sonra (dış
hava sıcaklığına bağlı olarak) ve gaz
pedalına ilk kez sıkı bir şekilde
basıldığında yerine getirilir. LED'in
durumu güncel çalışma modunu
gösterir.
1 kapalı=benzin kullanımı1 kontrol
lambası
yanar=sıvı gaz kullanımı1 yanıp
söner=değiştirmek
mümkün değil, bir tip
yakıt bitti
Sıvı gaz deposu boşalır boşalmaz,
kontak kapatılana kadar otomatik
olarak benzin kullanımına geçilir.
Altı ayda bir, aracınızı i kontrol
lambası yanana kadar, benzin
deposu tamamen boşalana kadar
sürün, ardından yakıt takviyesi yapın. Bu sayede benzin kullanımı için
sistemin çalışması ve yakıt kalitesinin
değişmemesi sağlanır.
Deponun içinde korozyon meydana
gelmemesi için depoyu düzenli
aralıklarla tamamen doldurun.

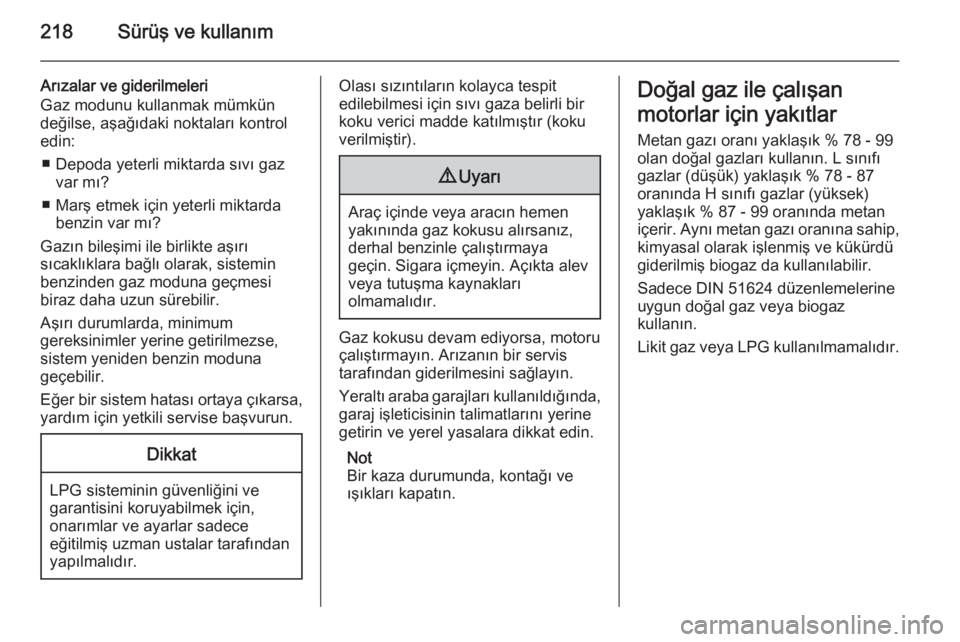

218Sürüş ve kullanım
Arızalar ve giderilmeleri
Gaz modunu kullanmak mümkün
değilse, aşağıdaki noktaları kontrol
edin:
■ Depoda yeterli miktarda sıvı gaz var mı?
■ Marş etmek için yeterli miktarda benzin var mı?
Gazın bileşimi ile birlikte aşırı
sıcaklıklara bağlı olarak, sistemin
benzinden gaz moduna geçmesi
biraz daha uzun sürebilir.
Aşırı durumlarda, minimum
gereksinimler yerine getirilmezse,
sistem yeniden benzin moduna
geçebilir.
Eğer bir sistem hatası ortaya çıkarsa,
yardım için yetkili servise başvurun.Dikkat
LPG sisteminin güvenliğini ve
garantisini koruyabilmek için,
onarımlar ve ayarlar sadece
eğitilmiş uzman ustalar tarafından
yapılmalıdır.
Olası sızıntıların kolayca tespit
edilebilmesi için sıvı gaza belirli bir koku verici madde katılmıştır (koku
verilmiştir).9 Uyarı
Araç içinde veya aracın hemen
yakınında gaz kokusu alırsanız, derhal benzinle çalıştırmaya
geçin. Sigara içmeyin. Açıkta alev
veya tutuşma kaynakları
olmamalıdır.
Gaz kokusu devam ediyorsa, motoru çalıştırmayın. Arızanın bir servis
tarafından giderilmesini sağlayın.
Yeraltı araba garajları kullanıldığında,
garaj işleticisinin talimatlarını yerine
getirin ve yerel yasalara dikkat edin.
Not
Bir kaza durumunda, kontağı ve
ışıkları kapatın.
Doğal gaz ile çalışan
motorlar için yakıtlar
Metan gazı oranı yaklaşık % 78 - 99
olan doğal gazları kullanın. L sınıfı
gazlar (düşük) yaklaşık % 78 - 87
oranında H sınıfı gazlar (yüksek)
yaklaşık % 87 - 99 oranında metan
içerir. Aynı metan gazı oranına sahip,
kimyasal olarak işlenmiş ve kükürdü
giderilmiş biogaz da kullanılabilir.
Sadece DIN 51624 düzenlemelerine
uygun doğal gaz veya biogaz
kullanın.
Likit gaz veya LPG kullanılmamalıdır.
