Sürüş ve kullanım169
■ Fren vakumu yeterli değil.
■ Araç en az yürüme hızında sürülüyor.
■ Klima sistemi motorun çalışmasını talep etti.
■ Klima elle çalıştırıldı.
Kaput tam olarak kapalı değilse,
sürücü bilgi sisteminde bir uyarı
mesajı görünür.
Aksesuar prizine bir elektrikli
aksesuar, örneğin CD çalar, bağlı ise,
motorun yeniden çalışmasında hafif
bir güç düşümü algılanabilir.
Park etme9 Uyarı
■ Aracı, kolay tutuşur bir yüzeye
park etmeyin. Egzoz sisteminin
yüksek sıcaklığı, yüzeyi
tutuşturabilir.
■ Park frenini daima çekin. Manuel park frenini (el freni)
daima, açma düğmesine
bastırmadan sıkıca çekin.
Yokuş aşağı veya yokuş yukarı
durumlarda mümkün olduğunca sıkı çekin. Park freni kolunu
daha kolay indirmek için aynı
zamanda ayak frenine basın.
Elektrikli park frenli araçlarda,
m anahtarını yaklaşık bir saniye
çekin.
Kontrol lambası m yandığında
elektrikli park freni uygulanır
3 118.
■ Motoru durdurun.
■ Düz yolda veya yokuş yukarı durumda, kontak anahtarını
çıkarmadan önce vitesi birinci
vitese alın veya vites kolunu P
konumuna getirin. Yokuş yukarı durumda ayrıca ön tekerleklerin
kaldırıma doğru bakmamasını
sağlayın.
Araç yokuş aşağı duruyorsa,
kontak anahtarını çıkarmadan
önce aracı geri vitese alın veya
vites kolunu P konumuna
getirin. Ön tekerleklerinkaldırıma doğru bakmasını
sağlayın.
■ Camları kapatın.
■ Kontak anahtarını çıkarın. Direksiyon simidi kilidinin yerineoturması hissedilinceye kadar
direksiyonu çevirin.
Otomatik şanzımanlı araçlarda
kontak anahtarı sadece vites
kolu P konumunda çıkartılabilir.
■ Aracı kilitleyin.
■ Hırsızlık alarm sisteminin etkinleştirin.
Not
Hava yastığının açıldığı bir kaza durumunda eğer araç belli bir süre
sonra durursa motor otomatik olarak durdurulur.

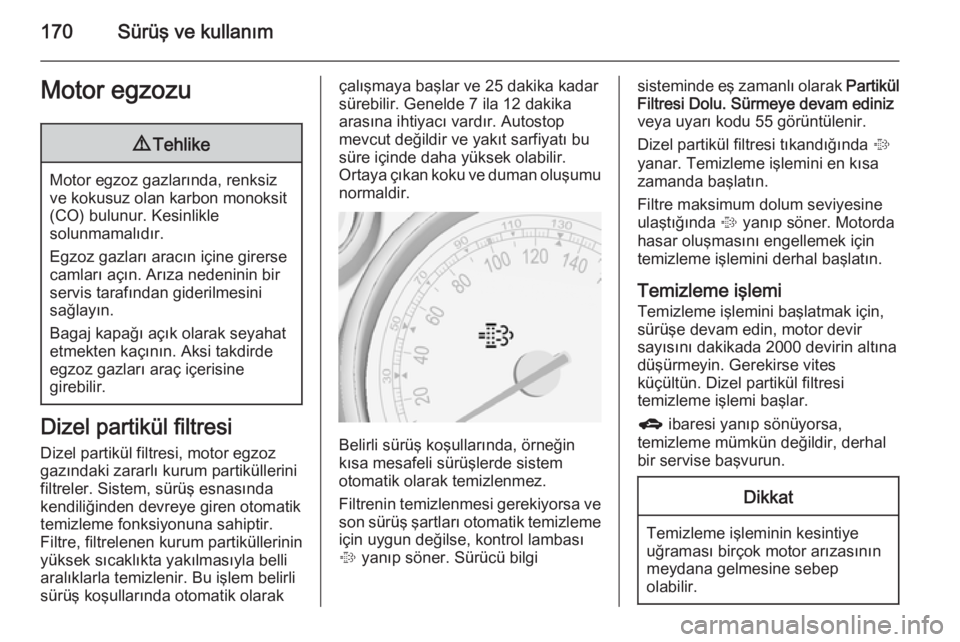

170Sürüş ve kullanımMotor egzozu9Tehlike
Motor egzoz gazlarında, renksiz
ve kokusuz olan karbon monoksit
(CO) bulunur. Kesinlikle
solunmamalıdır.
Egzoz gazları aracın içine girerse
camları açın. Arıza nedeninin bir
servis tarafından giderilmesini
sağlayın.
Bagaj kapağı açık olarak seyahat
etmekten kaçının. Aksi takdirde
egzoz gazları araç içerisine
girebilir.
Dizel partikül filtresi
Dizel partikül filtresi, motor egzoz
gazındaki zararlı kurum partiküllerini
filtreler. Sistem, sürüş esnasında
kendiliğinden devreye giren otomatik
temizleme fonksiyonuna sahiptir.
Filtre, filtrelenen kurum partiküllerinin
yüksek sıcaklıkta yakılmasıyla belli
aralıklarla temizlenir. Bu işlem belirli
sürüş koşullarında otomatik olarak
çalışmaya başlar ve 25 dakika kadar
sürebilir. Genelde 7 ila 12 dakika
arasına ihtiyacı vardır. Autostop
mevcut değildir ve yakıt sarfiyatı bu
süre içinde daha yüksek olabilir.
Ortaya çıkan koku ve duman oluşumu
normaldir.
Belirli sürüş koşullarında, örneğin
kısa mesafeli sürüşlerde sistem
otomatik olarak temizlenmez.
Filtrenin temizlenmesi gerekiyorsa ve
son sürüş şartları otomatik temizleme
için uygun değilse, kontrol lambası
% yanıp söner. Sürücü bilgi
sisteminde eş zamanlı olarak Partikül
Filtresi Dolu. Sürmeye devam ediniz
veya uyarı kodu 55 görüntülenir.
Dizel partikül filtresi tıkandığında %
yanar. Temizleme işlemini en kısa zamanda başlatın.
Filtre maksimum dolum seviyesine
ulaştığında % yanıp söner. Motorda
hasar oluşmasını engellemek için
temizleme işlemini derhal başlatın.
Temizleme işlemi
Temizleme işlemini başlatmak için,
sürüşe devam edin, motor devir
sayısını dakikada 2000 devirin altına
düşürmeyin. Gerekirse vites
küçültün. Dizel partikül filtresi
temizleme işlemi başlar.
g ibaresi yanıp sönüyorsa,
temizleme mümkün değildir, derhal
bir servise başvurun.Dikkat
Temizleme işleminin kesintiye
uğraması birçok motor arızasının meydana gelmesine sebep
olabilir.

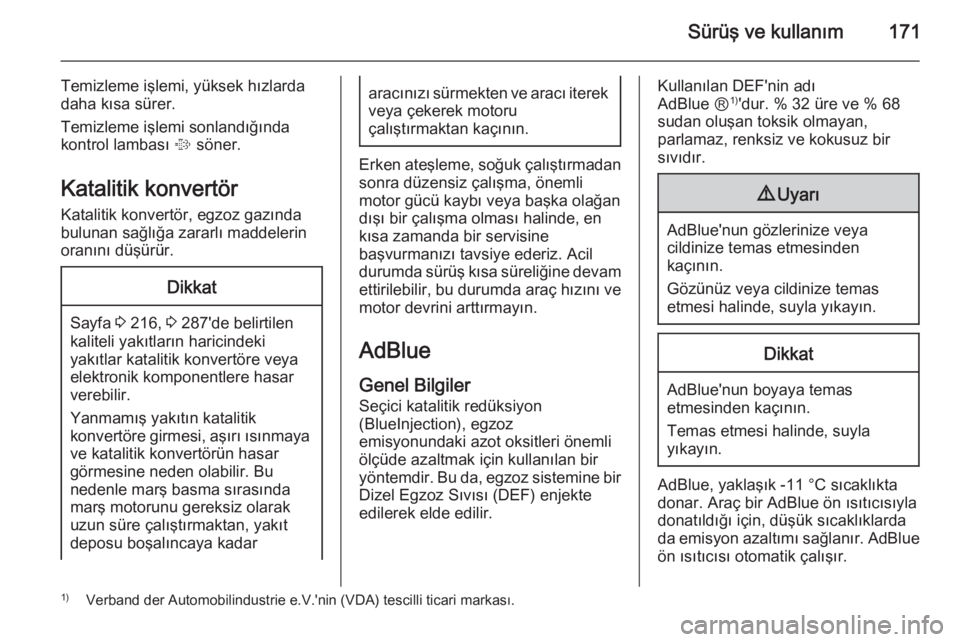

Sürüş ve kullanım171
Temizleme işlemi, yüksek hızlarda
daha kısa sürer.
Temizleme işlemi sonlandığında
kontrol lambası % söner.
Katalitik konvertör
Katalitik konvertör, egzoz gazında
bulunan sağlığa zararlı maddelerin
oranını düşürür.Dikkat
Sayfa 3 216, 3 287'de belirtilen
kaliteli yakıtların haricindeki
yakıtlar katalitik konvertöre veya
elektronik komponentlere hasar
verebilir.
Yanmamış yakıtın katalitik konvertöre girmesi, aşırı ısınmaya ve katalitik konvertörün hasar
görmesine neden olabilir. Bu
nedenle marş basma sırasında
marş motorunu gereksiz olarak
uzun süre çalıştırmaktan, yakıt
deposu boşalıncaya kadar
aracınızı sürmekten ve aracı iterek
veya çekerek motoru
çalıştırmaktan kaçının.
Erken ateşleme, soğuk çalıştırmadan
sonra düzensiz çalışma, önemli
motor gücü kaybı veya başka olağan
dışı bir çalışma olması halinde, en
kısa zamanda bir servisine
başvurmanızı tavsiye ederiz. Acil
durumda sürüş kısa süreliğine devam
ettirilebilir, bu durumda araç hızını ve motor devrini arttırmayın.
AdBlueGenel Bilgiler
Seçici katalitik redüksiyon
(BlueInjection), egzoz
emisyonundaki azot oksitleri önemli
ölçüde azaltmak için kullanılan bir
yöntemdir. Bu da, egzoz sistemine bir
Dizel Egzoz Sıvısı (DEF) enjekte
edilerek elde edilir.
Kullanılan DEF'nin adı
AdBlue Ⓡ 1)
'dur. % 32 üre ve % 68
sudan oluşan toksik olmayan,
parlamaz, renksiz ve kokusuz bir
sıvıdır.9 Uyarı
AdBlue'nun gözlerinize veya
cildinize temas etmesinden
kaçının.
Gözünüz veya cildinize temas
etmesi halinde, suyla yıkayın.
Dikkat
AdBlue'nun boyaya temas
etmesinden kaçının.
Temas etmesi halinde, suyla
yıkayın.
AdBlue, yaklaşık -11 °C sıcaklıkta
donar. Araç bir AdBlue ön ısıtıcısıyla
donatıldığı için, düşük sıcaklıklarda
da emisyon azaltımı sağlanır. AdBlue
ön ısıtıcısı otomatik çalışır.
1) Verband der Automobilindustrie e.V.'nin (VDA) tescilli ticari markası.

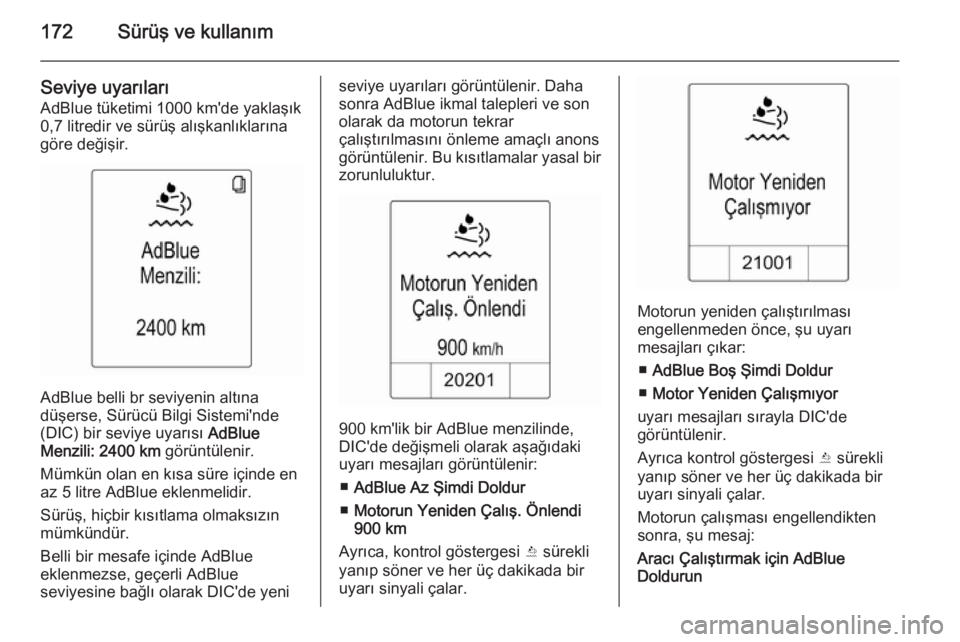

172Sürüş ve kullanım
Seviye uyarıları
AdBlue tüketimi 1000 km'de yaklaşık 0,7 litredir ve sürüş alışkanlıklarına
göre değişir.
AdBlue belli br seviyenin altına
düşerse, Sürücü Bilgi Sistemi'nde
(DIC) bir seviye uyarısı AdBlue
Menzili: 2400 km görüntülenir.
Mümkün olan en kısa süre içinde en az 5 litre AdBlue eklenmelidir.
Sürüş, hiçbir kısıtlama olmaksızın
mümkündür.
Belli bir mesafe içinde AdBlue
eklenmezse, geçerli AdBlue
seviyesine bağlı olarak DIC'de yeni
seviye uyarıları görüntülenir. Daha
sonra AdBlue ikmal talepleri ve son
olarak da motorun tekrar
çalıştırılmasını önleme amaçlı anons
görüntülenir. Bu kısıtlamalar yasal bir zorunluluktur.
900 km'lik bir AdBlue menzilinde,
DIC'de değişmeli olarak aşağıdaki
uyarı mesajları görüntülenir:
■ AdBlue Az Şimdi Doldur
■ Motorun Yeniden Çalış. Önlendi
900 km
Ayrıca, kontrol göstergesi Y sürekli
yanıp söner ve her üç dakikada bir uyarı sinyali çalar.
Motorun yeniden çalıştırılması
engellenmeden önce, şu uyarı
mesajları çıkar:
■ AdBlue Boş Şimdi Doldur
■ Motor Yeniden Çalışmıyor
uyarı mesajları sırayla DIC'de
görüntülenir.
Ayrıca kontrol göstergesi Y sürekli
yanıp söner ve her üç dakikada bir uyarı sinyali çalar.
Motorun çalışması engellendikten
sonra, şu mesaj:
Aracı Çalıştırmak için AdBlue
Doldurun

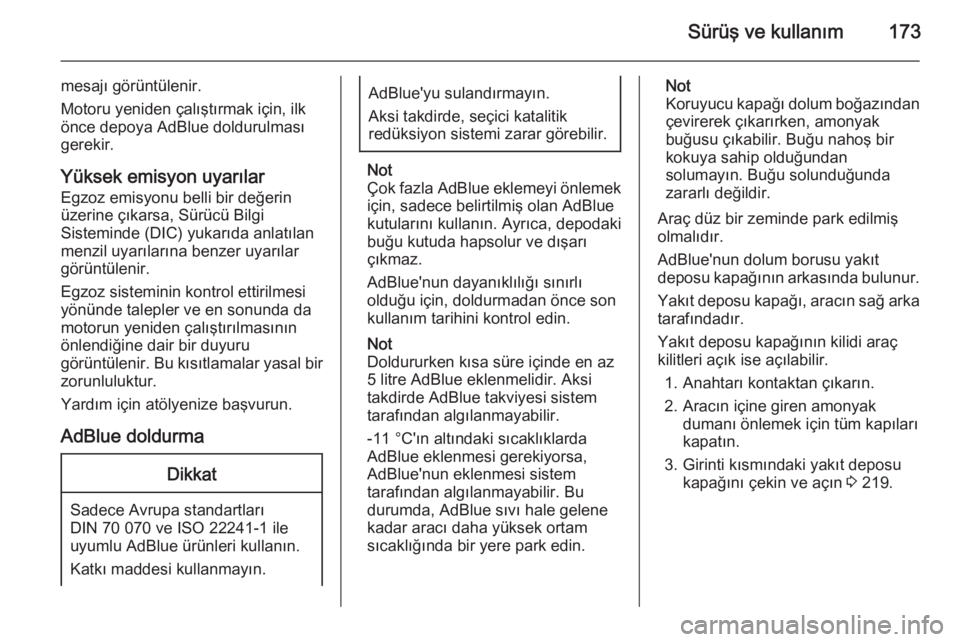

Sürüş ve kullanım173
mesajı görüntülenir.
Motoru yeniden çalıştırmak için, ilk
önce depoya AdBlue doldurulması gerekir.
Yüksek emisyon uyarılar Egzoz emisyonu belli bir değerin
üzerine çıkarsa, Sürücü Bilgi
Sisteminde (DIC) yukarıda anlatılan
menzil uyarılarına benzer uyarılar
görüntülenir.
Egzoz sisteminin kontrol ettirilmesi yönünde talepler ve en sonunda da
motorun yeniden çalıştırılmasının
önlendiğine dair bir duyuru
görüntülenir. Bu kısıtlamalar yasal bir zorunluluktur.
Yardım için atölyenize başvurun.
AdBlue doldurmaDikkat
Sadece Avrupa standartları
DIN 70 070 ve ISO 22241-1 ile
uyumlu AdBlue ürünleri kullanın.
Katkı maddesi kullanmayın.
AdBlue'yu sulandırmayın.
Aksi takdirde, seçici katalitik
redüksiyon sistemi zarar görebilir.
Not
Çok fazla AdBlue eklemeyi önlemek
için, sadece belirtilmiş olan AdBlue
kutularını kullanın. Ayrıca, depodaki
buğu kutuda hapsolur ve dışarı
çıkmaz.
AdBlue'nun dayanıklılığı sınırlı
olduğu için, doldurmadan önce son
kullanım tarihini kontrol edin.
Not
Doldururken kısa süre içinde en az
5 litre AdBlue eklenmelidir. Aksi
takdirde AdBlue takviyesi sistem
tarafından algılanmayabilir.
-11 °C'ın altındaki sıcaklıklarda
AdBlue eklenmesi gerekiyorsa,
AdBlue'nun eklenmesi sistem
tarafından algılanmayabilir. Bu
durumda, AdBlue sıvı hale gelene
kadar aracı daha yüksek ortam
sıcaklığında bir yere park edin.
Not
Koruyucu kapağı dolum boğazından çevirerek çıkarırken, amonyak
buğusu çıkabilir. Buğu nahoş bir
kokuya sahip olduğundan
solumayın. Buğu solunduğunda
zararlı değildir.
Araç düz bir zeminde park edilmiş
olmalıdır.
AdBlue'nun dolum borusu yakıt
deposu kapağının arkasında bulunur.
Yakıt deposu kapağı, aracın sağ arka
tarafındadır.
Yakıt deposu kapağının kilidi araç
kilitleri açık ise açılabilir.
1. Anahtarı kontaktan çıkarın.
2. Aracın içine giren amonyak dumanı önlemek için tüm kapıları
kapatın.
3. Girinti kısmındaki yakıt deposu kapağını çekin ve açın 3 219.

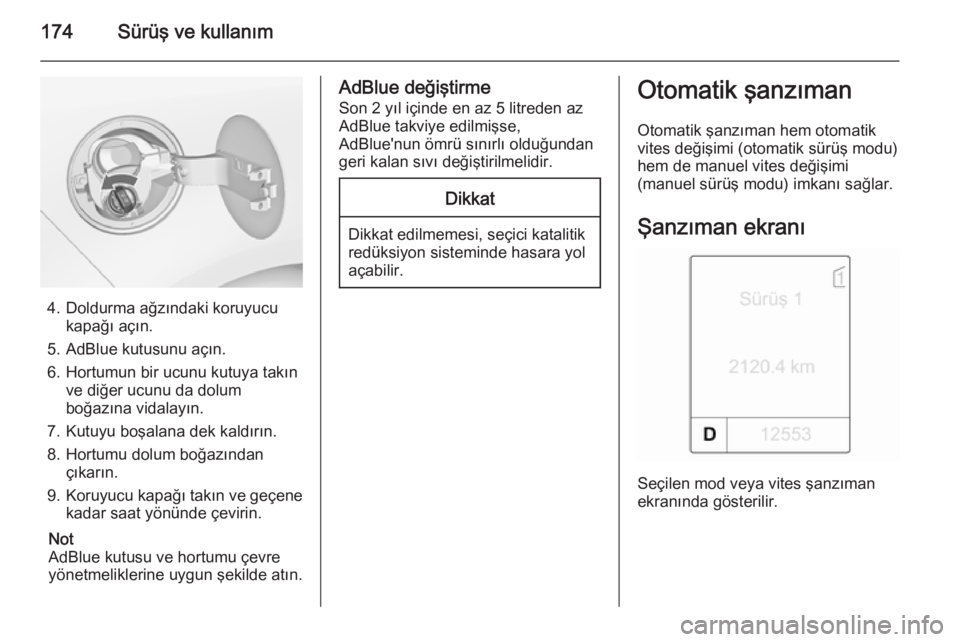

174Sürüş ve kullanım
4. Doldurma ağzındaki koruyucukapağı açın.
5. AdBlue kutusunu açın. 6. Hortumun bir ucunu kutuya takın ve diğer ucunu da dolumboğazına vidalayın.
7. Kutuyu boşalana dek kaldırın.
8. Hortumu dolum boğazından çıkarın.
9. Koruyucu kapağı takın ve geçene
kadar saat yönünde çevirin.
Not
AdBlue kutusu ve hortumu çevre
yönetmeliklerine uygun şekilde atın.
AdBlue değiştirme
Son 2 yıl içinde en az 5 litreden az
AdBlue takviye edilmişse,
AdBlue'nun ömrü sınırlı olduğundan
geri kalan sıvı değiştirilmelidir.Dikkat
Dikkat edilmemesi, seçici katalitik
redüksiyon sisteminde hasara yol
açabilir.
Otomatik şanzıman
Otomatik şanzıman hem otomatik
vites değişimi (otomatik sürüş modu)
hem de manuel vites değişimi
(manuel sürüş modu) imkanı sağlar.
Şanzıman ekranı
Seçilen mod veya vites şanzıman
ekranında gösterilir.

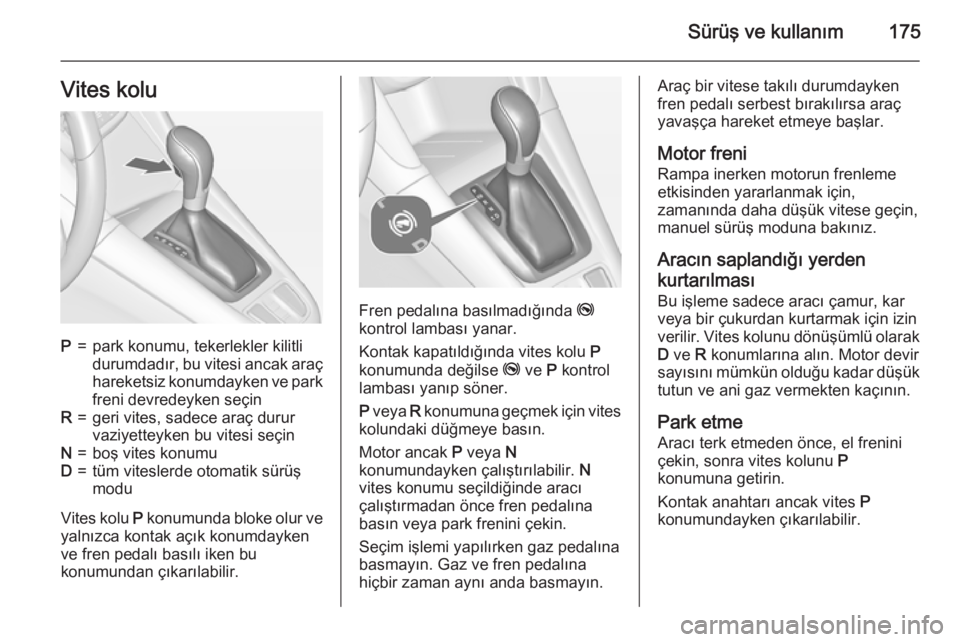

Sürüş ve kullanım175Vites koluP=park konumu, tekerlekler kilitli
durumdadır, bu vitesi ancak araç
hareketsiz konumdayken ve park freni devredeyken seçinR=geri vites, sadece araç durur
vaziyetteyken bu vitesi seçinN=boş vites konumuD=tüm viteslerde otomatik sürüş
modu
Vites kolu P konumunda bloke olur ve
yalnızca kontak açık konumdayken
ve fren pedalı basılı iken bu
konumundan çıkarılabilir.
Fren pedalına basılmadığında j
kontrol lambası yanar.
Kontak kapatıldığında vites kolu P
konumunda değilse j ve P kontrol
lambası yanıp söner.
P veya R konumuna geçmek için vites
kolundaki düğmeye basın.
Motor ancak P veya N
konumundayken çalıştırılabilir. N
vites konumu seçildiğinde aracı
çalıştırmadan önce fren pedalına
basın veya park frenini çekin.
Seçim işlemi yapılırken gaz pedalına
basmayın. Gaz ve fren pedalına
hiçbir zaman aynı anda basmayın.
Araç bir vitese takılı durumdayken
fren pedalı serbest bırakılırsa araç yavaşça hareket etmeye başlar.
Motor freni Rampa inerken motorun frenleme
etkisinden yararlanmak için,
zamanında daha düşük vitese geçin,
manuel sürüş moduna bakınız.
Aracın saplandığı yerden kurtarılması Bu işleme sadece aracı çamur, kar
veya bir çukurdan kurtarmak için izin
verilir. Vites kolunu dönüşümlü olarak
D ve R konumlarına alın. Motor devir
sayısını mümkün olduğu kadar düşük tutun ve ani gaz vermekten kaçının.
Park etme Aracı terk etmeden önce, el frenini
çekin, sonra vites kolunu P
konumuna getirin.
Kontak anahtarı ancak vites P
konumundayken çıkarılabilir.

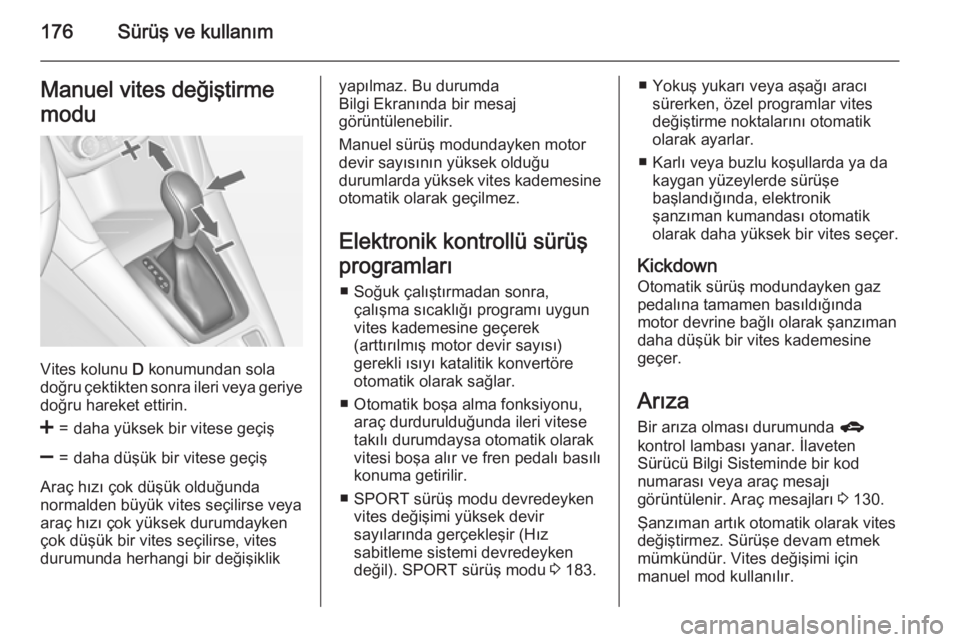

176Sürüş ve kullanımManuel vites değiştirme
modu
Vites kolunu D konumundan sola
doğru çektikten sonra ileri veya geriye
doğru hareket ettirin.
<=daha yüksek bir vitese geçiş]=daha düşük bir vitese geçiş
Araç hızı çok düşük olduğunda
normalden büyük vites seçilirse veya
araç hızı çok yüksek durumdayken
çok düşük bir vites seçilirse, vites
durumunda herhangi bir değişiklik
yapılmaz. Bu durumda
Bilgi Ekranında bir mesaj
görüntülenebilir.
Manuel sürüş modundayken motor
devir sayısının yüksek olduğu
durumlarda yüksek vites kademesine
otomatik olarak geçilmez.
Elektronik kontrollü sürüş
programları ■ Soğuk çalıştırmadan sonra, çalışma sıcaklığı programı uygun
vites kademesine geçerek
(arttırılmış motor devir sayısı)
gerekli ısıyı katalitik konvertöre
otomatik olarak sağlar.
■ Otomatik boşa alma fonksiyonu, araç durdurulduğunda ileri vitese
takılı durumdaysa otomatik olarak
vitesi boşa alır ve fren pedalı basılı
konuma getirilir.
■ SPORT sürüş modu devredeyken vites değişimi yüksek devir
sayılarında gerçekleşir (Hız
sabitleme sistemi devredeyken
değil). SPORT sürüş modu 3 183.■ Yokuş yukarı veya aşağı aracı
sürerken, özel programlar vites
değiştirme noktalarını otomatik
olarak ayarlar.
■ Karlı veya buzlu koşullarda ya da kaygan yüzeylerde sürüşe
başlandığında, elektronik
şanzıman kumandası otomatik
olarak daha yüksek bir vites seçer.
Kickdown Otomatik sürüş modundayken gazpedalına tamamen basıldığında
motor devrine bağlı olarak şanzıman
daha düşük bir vites kademesine
geçer.
Arıza Bir arıza olması durumunda g
kontrol lambası yanar. İlaveten
Sürücü Bilgi Sisteminde bir kod
numarası veya araç mesajı
görüntülenir. Araç mesajları 3 130.
Şanzıman artık otomatik olarak vites
değiştirmez. Sürüşe devam etmek
mümkündür. Vites değişimi için
manuel mod kullanılır.

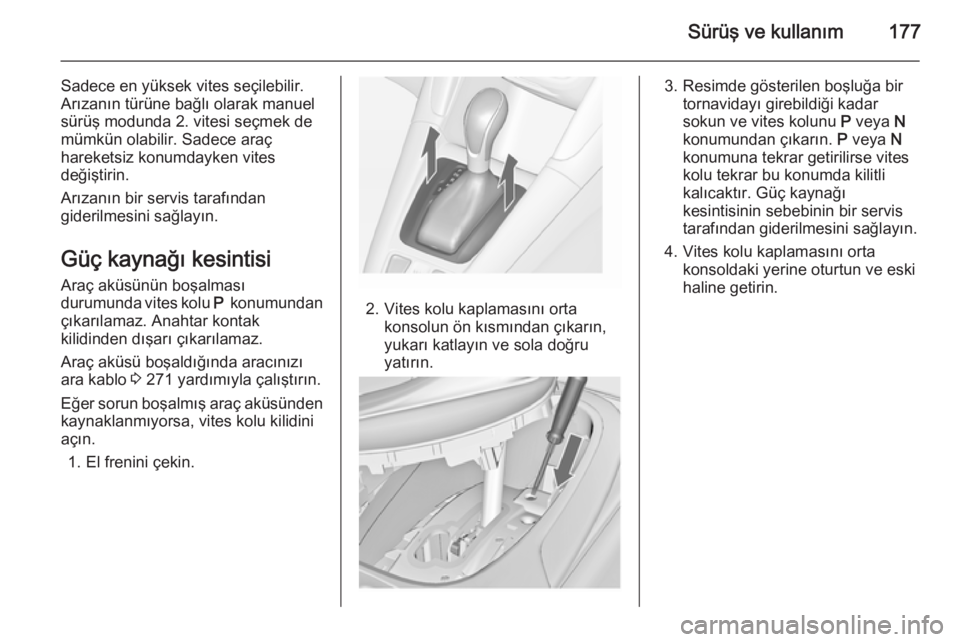

Sürüş ve kullanım177
Sadece en yüksek vites seçilebilir.
Arızanın türüne bağlı olarak manuel
sürüş modunda 2. vitesi seçmek de
mümkün olabilir. Sadece araç
hareketsiz konumdayken vites
değiştirin.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Güç kaynağı kesintisi Araç aküsünün boşalması
durumunda vites kolu P konumundan
çıkarılamaz. Anahtar kontak
kilidinden dışarı çıkarılamaz.
Araç aküsü boşaldığında aracınızı
ara kablo 3 271 yardımıyla çalıştırın.
Eğer sorun boşalmış araç aküsünden
kaynaklanmıyorsa, vites kolu kilidini
açın.
1. El frenini çekin.
2. Vites kolu kaplamasını orta konsolun ön kısmından çıkarın,
yukarı katlayın ve sola doğru
yatırın.
3. Resimde gösterilen boşluğa bir tornavidayı girebildiği kadarsokun ve vites kolunu P veya N
konumundan çıkarın. P veya N
konumuna tekrar getirilirse vites kolu tekrar bu konumda kilitli kalıcaktır. Güç kaynağı
kesintisinin sebebinin bir servis
tarafından giderilmesini sağlayın.
4. Vites kolu kaplamasını orta konsoldaki yerine oturtun ve eski
haline getirin.

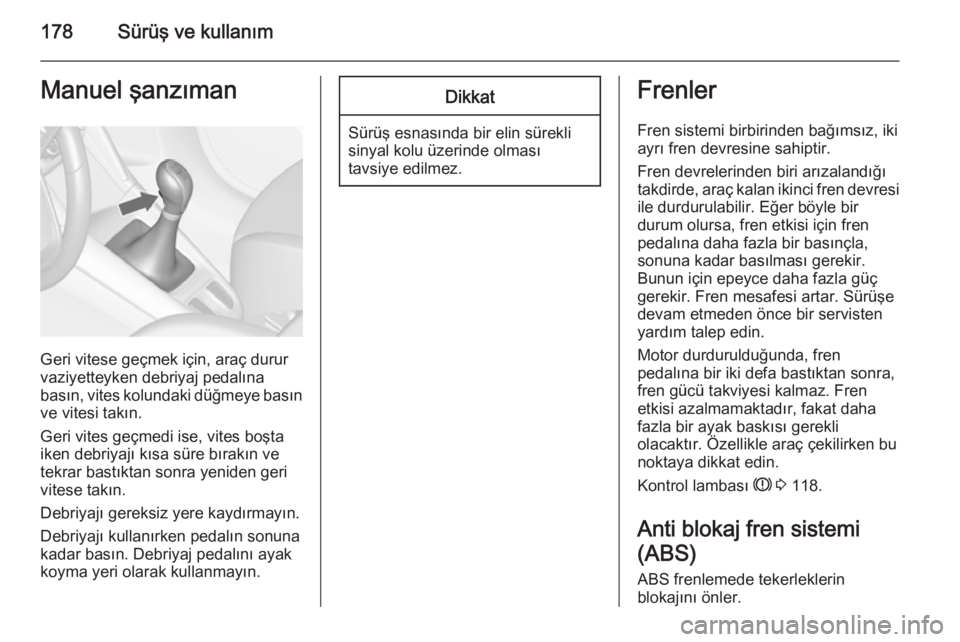

178Sürüş ve kullanımManuel şanzıman
Geri vitese geçmek için, araç durur
vaziyetteyken debriyaj pedalına
basın, vites kolundaki düğmeye basın ve vitesi takın.
Geri vites geçmedi ise, vites boşta
iken debriyajı kısa süre bırakın ve
tekrar bastıktan sonra yeniden geri
vitese takın.
Debriyajı gereksiz yere kaydırmayın.
Debriyajı kullanırken pedalın sonuna
kadar basın. Debriyaj pedalını ayak
koyma yeri olarak kullanmayın.
Dikkat
Sürüş esnasında bir elin sürekli
sinyal kolu üzerinde olması
tavsiye edilmez.
Frenler
Fren sistemi birbirinden bağımsız, iki
ayrı fren devresine sahiptir.
Fren devrelerinden biri arızalandığı
takdirde, araç kalan ikinci fren devresi
ile durdurulabilir. Eğer böyle bir
durum olursa, fren etkisi için fren
pedalına daha fazla bir basınçla,
sonuna kadar basılması gerekir.
Bunun için epeyce daha fazla güç
gerekir. Fren mesafesi artar. Sürüşe
devam etmeden önce bir servisten
yardım talep edin.
Motor durdurulduğunda, fren
pedalına bir iki defa bastıktan sonra,
fren gücü takviyesi kalmaz. Fren etkisi azalmamaktadır, fakat daha
fazla bir ayak baskısı gerekli
olacaktır. Özellikle araç çekilirken bu
noktaya dikkat edin.
Kontrol lambası R 3 118.
Anti blokaj fren sistemi
(ABS) ABS frenlemede tekerleklerin
blokajını önler.
