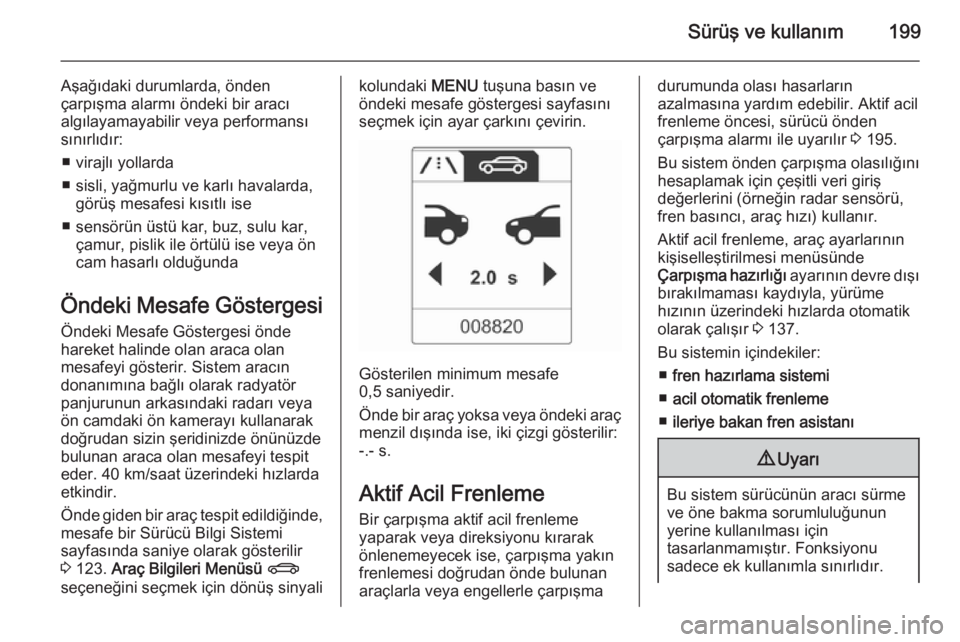

Sürüş ve kullanım199
Aşağıdaki durumlarda, önden
çarpışma alarmı öndeki bir aracı
algılayamayabilir veya performansı
sınırlıdır:
■ virajlı yollarda
■ sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı ise
■ sensörün üstü kar, buz, sulu kar, çamur, pislik ile örtülü ise veya ön
cam hasarlı olduğunda
Öndeki Mesafe Göstergesi
Öndeki Mesafe Göstergesi önde
hareket halinde olan araca olan
mesafeyi gösterir. Sistem aracın
donanımına bağlı olarak radyatör
panjurunun arkasındaki radarı veya
ön camdaki ön kamerayı kullanarak
doğrudan sizin şeridinizde önünüzde
bulunan araca olan mesafeyi tespit
eder. 40 km/saat üzerindeki hızlarda
etkindir.
Önde giden bir araç tespit edildiğinde, mesafe bir Sürücü Bilgi Sistemi
sayfasında saniye olarak gösterilir
3 123. Araç Bilgileri Menüsü X
seçeneğini seçmek için dönüş sinyalikolundaki MENU tuşuna basın ve
öndeki mesafe göstergesi sayfasını
seçmek için ayar çarkını çevirin.
Gösterilen minimum mesafe
0,5 saniyedir.
Önde bir araç yoksa veya öndeki araç menzil dışında ise, iki çizgi gösterilir:
-.- s.
Aktif Acil Frenleme
Bir çarpışma aktif acil frenleme
yaparak veya direksiyonu kırarak önlenemeyecek ise, çarpışma yakın
frenlemesi doğrudan önde bulunan
araçlarla veya engellerle çarpışma
durumunda olası hasarların
azalmasına yardım edebilir. Aktif acil
frenleme öncesi, sürücü önden
çarpışma alarmı ile uyarılır 3 195.
Bu sistem önden çarpışma olasılığını
hesaplamak için çeşitli veri giriş
değerlerini (örneğin radar sensörü,
fren basıncı, araç hızı) kullanır.
Aktif acil frenleme, araç ayarlarının
kişiselleştirilmesi menüsünde
Çarpışma hazırlığı ayarının devre dışı
bırakılmaması kaydıyla, yürüme
hızının üzerindeki hızlarda otomatik
olarak çalışır 3 137.
Bu sistemin içindekiler: ■ fren hazırlama sistemi
■ acil otomatik frenleme
■ ileriye bakan fren asistanı9 Uyarı
Bu sistem sürücünün aracı sürme
ve öne bakma sorumluluğunun yerine kullanılması için
tasarlanmamıştır. Fonksiyonu
sadece ek kullanımla sınırlıdır.

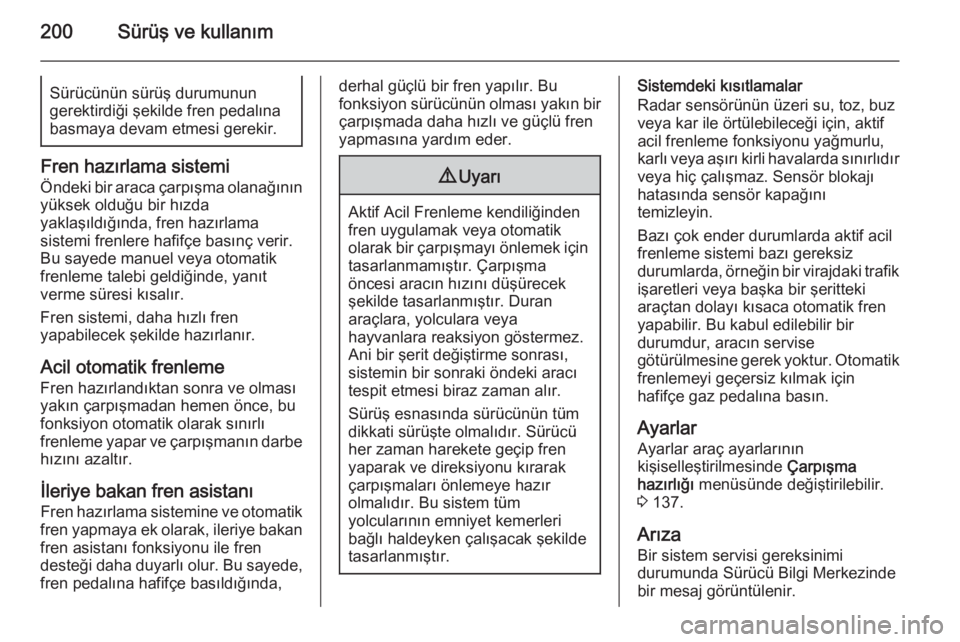

200Sürüş ve kullanımSürücünün sürüş durumunun
gerektirdiği şekilde fren pedalına
basmaya devam etmesi gerekir.
Fren hazırlama sistemi
Öndeki bir araca çarpışma olanağının yüksek olduğu bir hızda
yaklaşıldığında, fren hazırlama
sistemi frenlere hafifçe basınç verir.
Bu sayede manuel veya otomatik
frenleme talebi geldiğinde, yanıt
verme süresi kısalır.
Fren sistemi, daha hızlı fren
yapabilecek şekilde hazırlanır.
Acil otomatik frenleme Fren hazırlandıktan sonra ve olmasıyakın çarpışmadan hemen önce, bu
fonksiyon otomatik olarak sınırlı
frenleme yapar ve çarpışmanın darbe hızını azaltır.
İleriye bakan fren asistanı
Fren hazırlama sistemine ve otomatik
fren yapmaya ek olarak, ileriye bakan
fren asistanı fonksiyonu ile fren
desteği daha duyarlı olur. Bu sayede, fren pedalına hafifçe basıldığında,
derhal güçlü bir fren yapılır. Bu
fonksiyon sürücünün olması yakın bir çarpışmada daha hızlı ve güçlü fren
yapmasına yardım eder.9 Uyarı
Aktif Acil Frenleme kendiliğinden
fren uygulamak veya otomatik
olarak bir çarpışmayı önlemek için tasarlanmamıştır. Çarpışma
öncesi aracın hızını düşürecek
şekilde tasarlanmıştır. Duran
araçlara, yolculara veya
hayvanlara reaksiyon göstermez.
Ani bir şerit değiştirme sonrası,
sistemin bir sonraki öndeki aracı
tespit etmesi biraz zaman alır.
Sürüş esnasında sürücünün tüm
dikkati sürüşte olmalıdır. Sürücü
her zaman harekete geçip fren
yaparak ve direksiyonu kırarak
çarpışmaları önlemeye hazır
olmalıdır. Bu sistem tüm
yolcularının emniyet kemerleri
bağlı haldeyken çalışacak şekilde
tasarlanmıştır.
Sistemdeki kısıtlamalar
Radar sensörünün üzeri su, toz, buz
veya kar ile örtülebileceği için, aktif
acil frenleme fonksiyonu yağmurlu, karlı veya aşırı kirli havalarda sınırlıdır veya hiç çalışmaz. Sensör blokajı
hatasında sensör kapağını
temizleyin.
Bazı çok ender durumlarda aktif acil
frenleme sistemi bazı gereksiz
durumlarda, örneğin bir virajdaki trafik
işaretleri veya başka bir şeritteki
araçtan dolayı kısaca otomatik fren
yapabilir. Bu kabul edilebilir bir
durumdur, aracın servise
götürülmesine gerek yoktur. Otomatik
frenlemeyi geçersiz kılmak için
hafifçe gaz pedalına basın.
Ayarlar
Ayarlar araç ayarlarının
kişiselleştirilmesinde Çarpışma
hazırlığı menüsünde değiştirilebilir.
3 137.
Arıza
Bir sistem servisi gereksinimi
durumunda Sürücü Bilgi Merkezinde
bir mesaj görüntülenir.

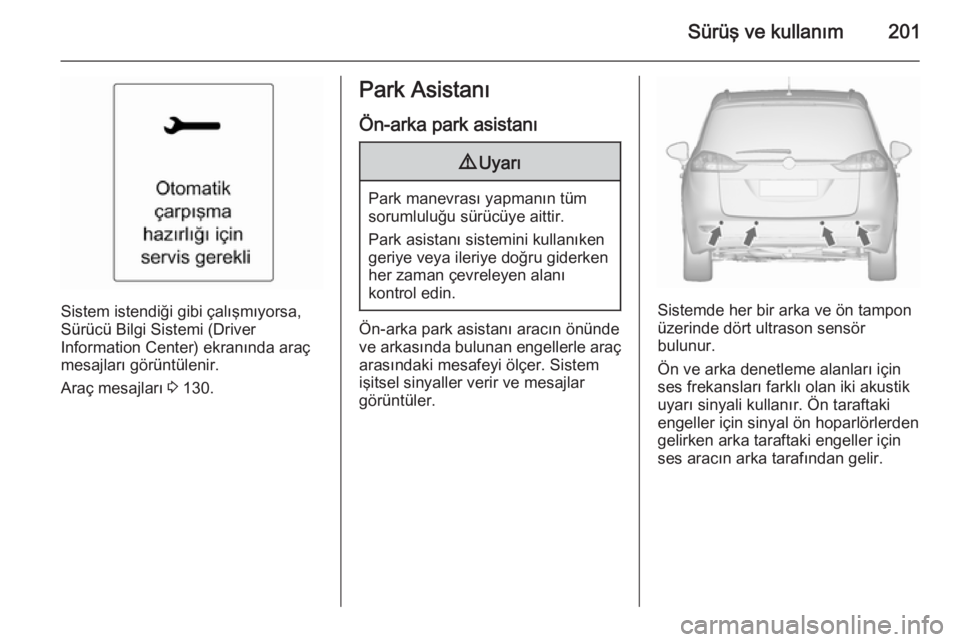

Sürüş ve kullanım201
Sistem istendiği gibi çalışmıyorsa,
Sürücü Bilgi Sistemi (Driver
Information Center) ekranında araç
mesajları görüntülenir.
Araç mesajları 3 130.
Park Asistanı
Ön-arka park asistanı9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sistem
işitsel sinyaller verir ve mesajlar
görüntüler.
Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Ön ve arka denetleme alanları için ses frekansları farklı olan iki akustik
uyarı sinyali kullanır. Ön taraftaki
engeller için sinyal ön hoparlörlerden
gelirken arka taraftaki engeller için
ses aracın arka tarafından gelir.

202Sürüş ve kullanım
Park asistanı düğmesi D ve çalışma
mantığı
Ön-arka park asistanı, D düğmesi
ile donatılmıştır. Araçta gelişmiş park desteği ilave donanımı varsa, (bkz.aşağıdaki ayrı açıklama), her iki
sistem de D düğmesiyle çalıştırılır.
D tuşuna kısa basıldığında, park
asistanı devre dışı bırakılır veya
etkinleştirilir.
D tuşuna uzun basıldığında
(yaklaşık bir saniye) gelişmiş park
desteği etkinleştirilir veya devre dışı
bırakılır.
Düğme mantığı sistemleri basma
şekline göre şu şekilde çalıştırır:
■ Ön-arka park asistanı etkinse, kısa basıldığında ön-arka park asistanı
devre dışı bırakılır.
■ Ön-arka park asistanı aktif: bir ileri vitesin aktif olması halinde, uzun
basıldığında gelişmiş park desteği
etkinleştirilir.
■ Gelişmiş park desteği etkinse, kısa basıldığında ön-arka park asistanı
etkinleşir.
■ Gelişmiş park desteği etkinse, uzun
basıldığında gelişmiş park desteği
devreden çıkar.
■ Gelişmiş park desteği ve ön-arka park asistanı aktif: kısa basma her
iki sistemi de devre dışı bırakır.
Etkinleştirilmesi
Geri vitese takıldığında, ön ve arka
park asistanı çalışmaya hazırdır.
Ön park asistanı aynı zamanda
maksimum 11 km/s hızda otomatik
olarak etkinleşir.Park asistanı tuşundaki LED ışığının
yanması sistemin çalışmak için hazır
konumda olduğunu gösterir.
Araç 11 km/s üzeri bir hıza sahipse ön park asistanı devre dışı bırakılır. Araç
hızı 11 km/saat'in altına düştüğünde ön park yardımı her zaman tekrar
devreye sokulur.
Gösterge
Sistem, aracın arkasındaki ve
önündeki potansiyel olarak tehlikeli
engellere karşı sesli sinyallerle
sürücüyü uyarır. Aracın hangi
tarafının engele daha yakın olduğuna
bağlı olarak, aracın ilgili tarafında sesli uyarı sinyalleri duyarsınız.
Aracın bu engele olan mesafesi
azaldıkça akustik sinyal sesi aralıkları da azalır. Aradaki mesafe yaklaşık
30 cm'den daha az kaldığı zaman
sürekli bir sinyal sesi duyulur.
Ayrıca, engellere olan mesafe Sürücü Bilgi Sisteminde de gösterilebilir
3 123.

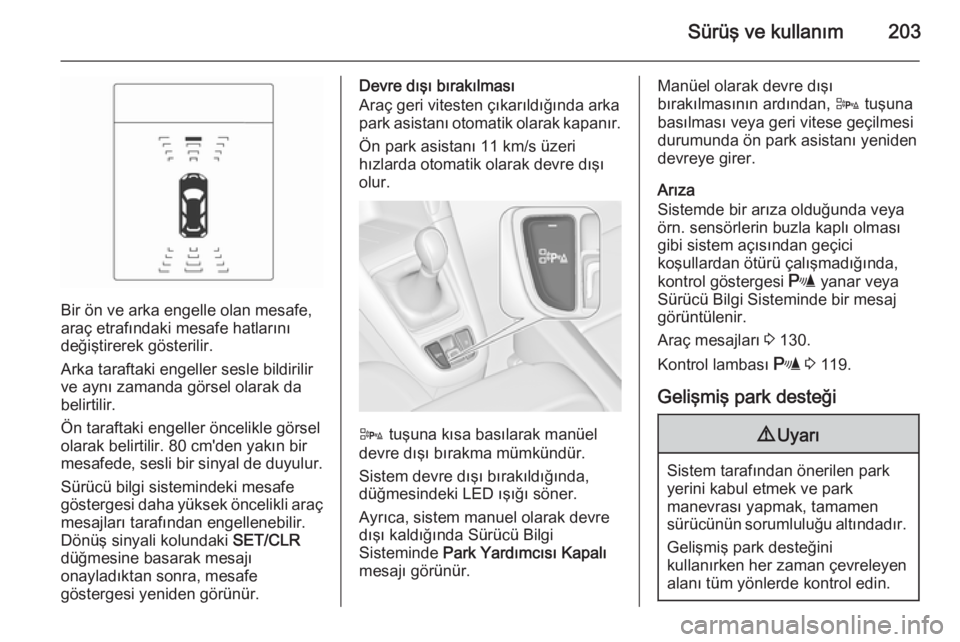

Sürüş ve kullanım203
Bir ön ve arka engelle olan mesafe,
araç etrafındaki mesafe hatlarını
değiştirerek gösterilir.
Arka taraftaki engeller sesle bildirilir
ve aynı zamanda görsel olarak da
belirtilir.
Ön taraftaki engeller öncelikle görsel olarak belirtilir. 80 cm'den yakın bir
mesafede, sesli bir sinyal de duyulur.
Sürücü bilgi sistemindeki mesafe
göstergesi daha yüksek öncelikli araç mesajları tarafından engellenebilir.
Dönüş sinyali kolundaki SET/CLR
düğmesine basarak mesajı
onayladıktan sonra, mesafe
göstergesi yeniden görünür.
Devre dışı bırakılması
Araç geri vitesten çıkarıldığında arka
park asistanı otomatik olarak kapanır.
Ön park asistanı 11 km/s üzeri
hızlarda otomatik olarak devre dışı
olur.
D tuşuna kısa basılarak manüel
devre dışı bırakma mümkündür.
Sistem devre dışı bırakıldığında,
düğmesindeki LED ışığı söner.
Ayrıca, sistem manuel olarak devre dışı kaldığında Sürücü Bilgi
Sisteminde Park Yardımcısı Kapalı
mesajı görünür.
Manüel olarak devre dışı
bırakılmasının ardından, D tuşuna
basılması veya geri vitese geçilmesi
durumunda ön park asistanı yeniden
devreye girer.
Arıza
Sistemde bir arıza olduğunda veya
örn. sensörlerin buzla kaplı olması
gibi sistem açısından geçici
koşullardan ötürü çalışmadığında,
kontrol göstergesi r yanar veya
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir.
Araç mesajları 3 130.
Kontrol lambası r 3 119.
Gelişmiş park desteği9 Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.

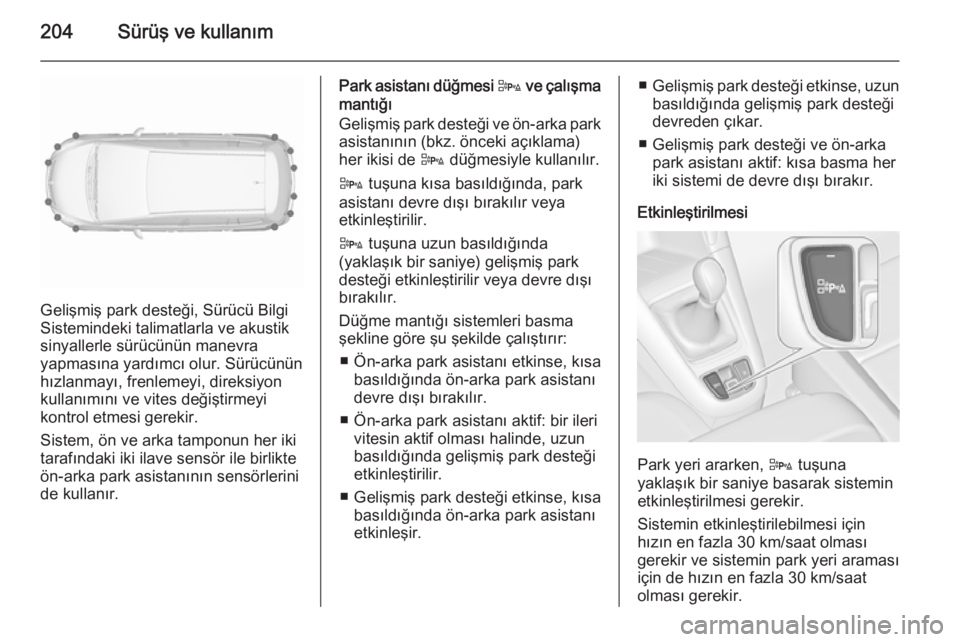

204Sürüş ve kullanım
Gelişmiş park desteği, Sürücü Bilgi
Sistemindeki talimatlarla ve akustik
sinyallerle sürücünün manevra
yapmasına yardımcı olur. Sürücünün
hızlanmayı, frenlemeyi, direksiyon
kullanımını ve vites değiştirmeyi
kontrol etmesi gerekir.
Sistem, ön ve arka tamponun her iki
tarafındaki iki ilave sensör ile birlikte
ön-arka park asistanının sensörlerini
de kullanır.
Park asistanı düğmesi D ve çalışma
mantığı
Gelişmiş park desteği ve ön-arka park
asistanının (bkz. önceki açıklama)
her ikisi de D düğmesiyle kullanılır.
D tuşuna kısa basıldığında, park
asistanı devre dışı bırakılır veya
etkinleştirilir.
D tuşuna uzun basıldığında
(yaklaşık bir saniye) gelişmiş park
desteği etkinleştirilir veya devre dışı
bırakılır.
Düğme mantığı sistemleri basma
şekline göre şu şekilde çalıştırır:
■ Ön-arka park asistanı etkinse, kısa basıldığında ön-arka park asistanı
devre dışı bırakılır.
■ Ön-arka park asistanı aktif: bir ileri vitesin aktif olması halinde, uzun
basıldığında gelişmiş park desteği
etkinleştirilir.
■ Gelişmiş park desteği etkinse, kısa basıldığında ön-arka park asistanı
etkinleşir.■ Gelişmiş park desteği etkinse, uzun
basıldığında gelişmiş park desteği
devreden çıkar.
■ Gelişmiş park desteği ve ön-arka park asistanı aktif: kısa basma her
iki sistemi de devre dışı bırakır.
Etkinleştirilmesi
Park yeri ararken, D tuşuna
yaklaşık bir saniye basarak sistemin
etkinleştirilmesi gerekir.
Sistemin etkinleştirilebilmesi için hızın en fazla 30 km/saat olması
gerekir ve sistemin park yeri araması
için de hızın en fazla 30 km/saat
olması gerekir.

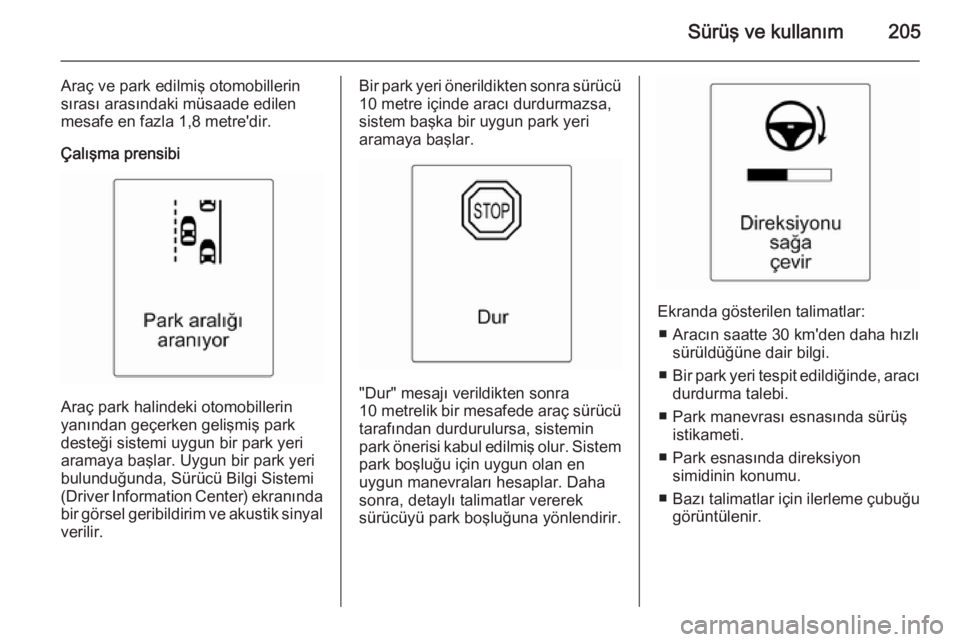

Sürüş ve kullanım205
Araç ve park edilmiş otomobillerin
sırası arasındaki müsaade edilen
mesafe en fazla 1,8 metre'dir.
Çalışma prensibi
Araç park halindeki otomobillerin
yanından geçerken gelişmiş park
desteği sistemi uygun bir park yeri
aramaya başlar. Uygun bir park yeri bulunduğunda, Sürücü Bilgi Sistemi
(Driver Information Center) ekranında bir görsel geribildirim ve akustik sinyal
verilir.
Bir park yeri önerildikten sonra sürücü
10 metre içinde aracı durdurmazsa,
sistem başka bir uygun park yeri
aramaya başlar.
"Dur" mesajı verildikten sonra
10 metrelik bir mesafede araç sürücü
tarafından durdurulursa, sistemin
park önerisi kabul edilmiş olur. Sistem
park boşluğu için uygun olan en
uygun manevraları hesaplar. Daha
sonra, detaylı talimatlar vererek
sürücüyü park boşluğuna yönlendirir.
Ekranda gösterilen talimatlar:
■ Aracın saatte 30 km'den daha hızlı sürüldüğüne dair bilgi.
■ Bir park yeri tespit edildiğinde, aracı
durdurma talebi.
■ Park manevrası esnasında sürüş istikameti.
■ Park esnasında direksiyon simidinin konumu.
■ Bazı talimatlar için ilerleme çubuğu
görüntülenir.

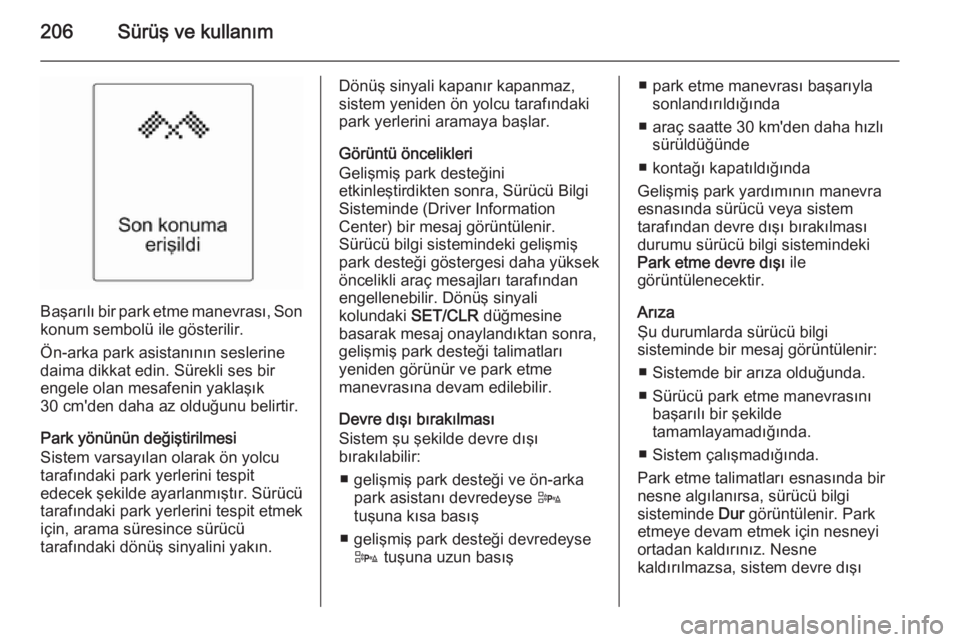

206Sürüş ve kullanım
Başarılı bir park etme manevrası, Sonkonum sembolü ile gösterilir.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu belirtir.
Park yönünün değiştirilmesi
Sistem varsayılan olarak ön yolcu
tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü
tarafındaki park yerlerini tespit etmek
için, arama süresince sürücü
tarafındaki dönüş sinyalini yakın.
Dönüş sinyali kapanır kapanmaz, sistem yeniden ön yolcu tarafındaki
park yerlerini aramaya başlar.
Görüntü öncelikleri
Gelişmiş park desteğini
etkinleştirdikten sonra, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir.
Sürücü bilgi sistemindeki gelişmiş
park desteği göstergesi daha yüksek
öncelikli araç mesajları tarafından engellenebilir. Dönüş sinyali
kolundaki SET/CLR düğmesine
basarak mesaj onaylandıktan sonra,
gelişmiş park desteği talimatları
yeniden görünür ve park etme
manevrasına devam edilebilir.
Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
■ gelişmiş park desteği ve ön-arka park asistanı devredeyse D
tuşuna kısa basış
■ gelişmiş park desteği devredeyse D tuşuna uzun basış■ park etme manevrası başarıyla
sonlandırıldığında
■ araç saatte 30 km'den daha hızlı sürüldüğünde
■ kontağı kapatıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu sürücü bilgi sistemindeki
Park etme devre dışı ile
görüntülenecektir.
Arıza
Şu durumlarda sürücü bilgi
sisteminde bir mesaj görüntülenir:
■ Sistemde bir arıza olduğunda.
■ Sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında.
■ Sistem çalışmadığında.
Park etme talimatları esnasında bir
nesne algılanırsa, sürücü bilgi
sisteminde Dur görüntülenir. Park
etmeye devam etmek için nesneyi
ortadan kaldırınız. Nesne
kaldırılmazsa, sistem devre dışı

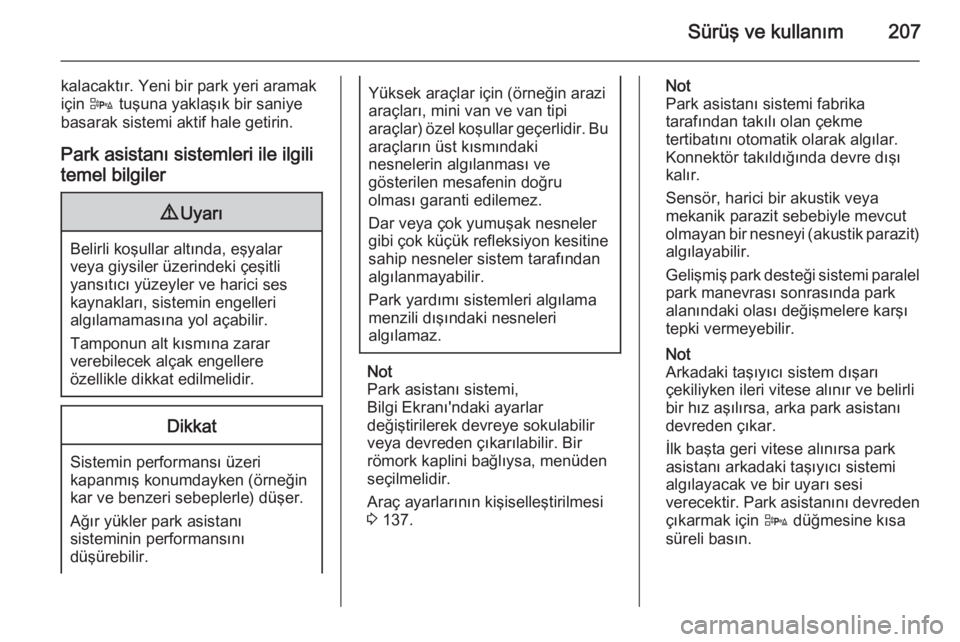

Sürüş ve kullanım207
kalacaktır. Yeni bir park yeri aramak
için D tuşuna yaklaşık bir saniye
basarak sistemi aktif hale getirin.
Park asistanı sistemleri ile ilgili temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi,
Bilgi Ekranı'ndaki ayarlar
değiştirilerek devreye sokulabilir
veya devreden çıkarılabilir. Bir
römork kaplini bağlıysa, menüden
seçilmelidir.
Araç ayarlarının kişiselleştirilmesi
3 137.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden çıkarmak için D düğmesine kısa
süreli basın.

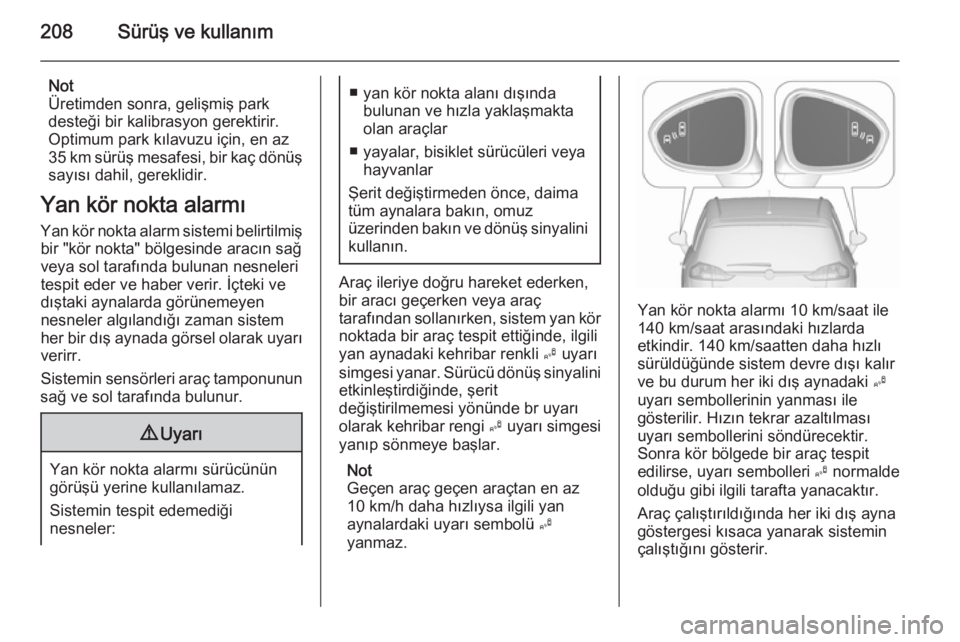

208Sürüş ve kullanım
Not
Üretimden sonra, gelişmiş park
desteği bir kalibrasyon gerektirir.
Optimum park kılavuzu için, en az
35 km sürüş mesafesi, bir kaç dönüş
sayısı dahil, gereklidir.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun
sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
■ yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
■ yayalar, bisiklet sürücüleri veya hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi yönünde br uyarı
olarak kehribar rengi B uyarı simgesi
yanıp sönmeye başlar.
Not
Geçen araç geçen araçtan en az
10 km/h daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmaz.
Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
