Přístroje a ovládací prvky109
Stisknutím Y přepnete mezi
provozem na benzín a zemní plyn.
Stav LED 1 indikuje aktuální
provozní režim.1 vypnut=provoz na zemní plyn1 svítí=provoz na benzín1 bliká=není možné žádné
přepínání, jeden typ
paliva je prázdný
Jakmile je nádrž na zemní plyn
prázdná, vozidlo automaticky přepne na benzínový provoz, dokud není
vypnuto zapalování.
Palivo pro provoz na zemní plyn
3 216.
Provoz na zkapalněný plyn

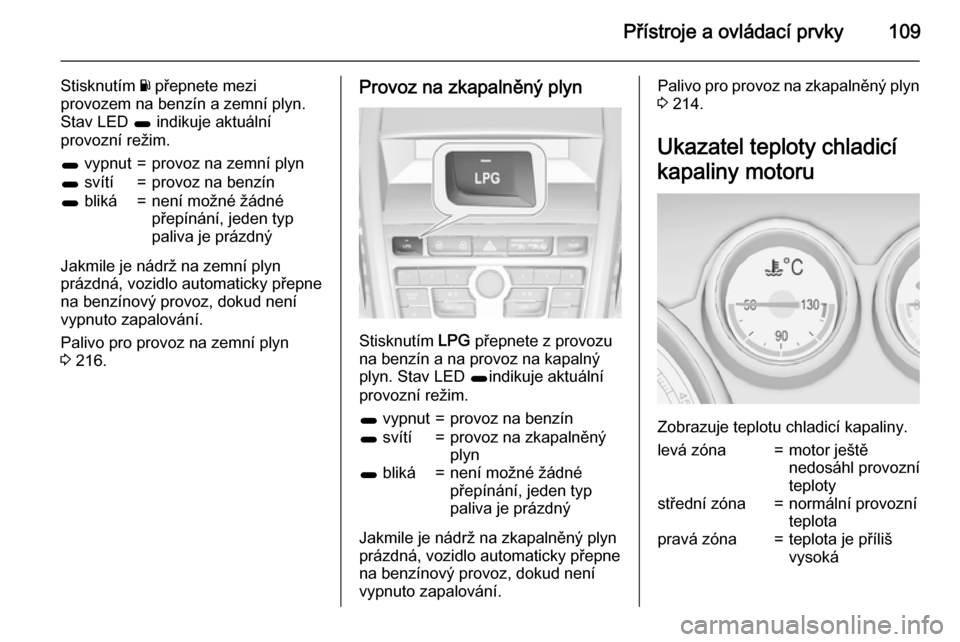

Stisknutím LPG přepnete z provozu
na benzín a na provoz na kapalný
plyn. Stav LED 1indikuje aktuální
provozní režim.
1 vypnut=provoz na benzín1 svítí=provoz na zkapalněný
plyn1 bliká=není možné žádné
přepínání, jeden typ
paliva je prázdný
Jakmile je nádrž na zkapalněný plyn
prázdná, vozidlo automaticky přepne
na benzínový provoz, dokud není
vypnuto zapalování.
Palivo pro provoz na zkapalněný plyn 3 214.
Ukazatel teploty chladicí
kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
levá zóna=motor ještě
nedosáhl provozní
teplotystřední zóna=normální provozní
teplotapravá zóna=teplota je příliš
vysoká

110Přístroje a ovládací prvkyVýstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Servisní displej
Systém sledování životnosti
motorového oleje Vám dá vědět, kdy
vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.
Kombinovaný displej vyšší úrovně
zobrazuje zbývající životnost
motorového oleje v nabídce Nabídka
Informace o vozidle .
Střední úroveň displeje zobrazuje
zbývající životnost motorového oleje
pomocí kontrolky I, proto musí být
zapnuto zapalování, ale vypnutý motor.
Nabídku a funkci lze vybrat pomocí
tlačítek na páčce ukazatele směru.

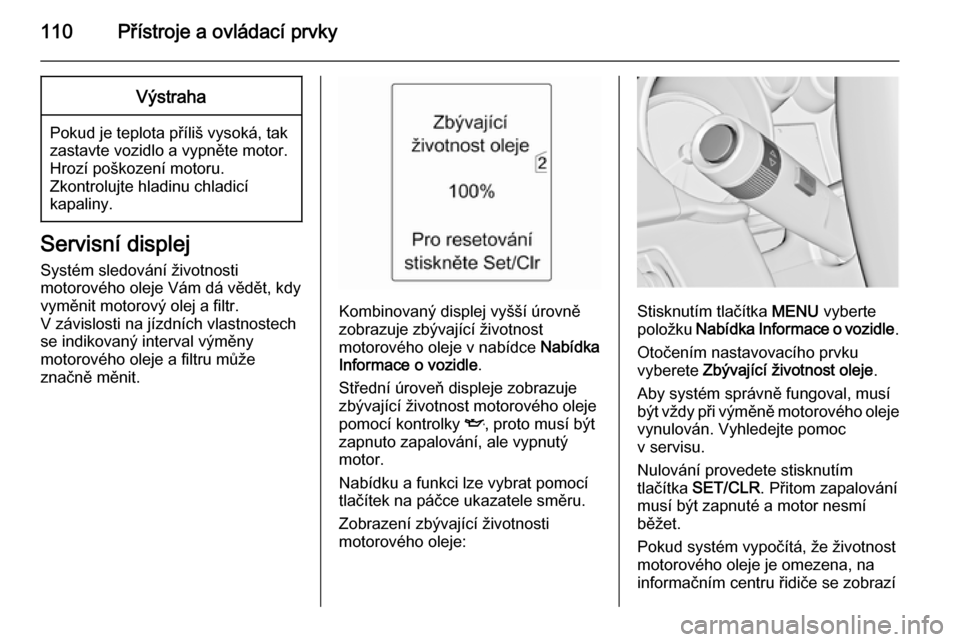

Zobrazení zbývající životnosti
motorového oleje:Stisknutím tlačítka MENU vyberte
položku Nabídka Informace o vozidle .
Otočením nastavovacího prvku
vyberete Zbývající životnost oleje .
Aby systém správně fungoval, musí
být vždy při výměně motorového oleje vynulován. Vyhledejte pomoc
v servisu.
Nulování provedete stisknutím
tlačítka SET/CLR . Přitom zapalování
musí být zapnuté a motor nesmí běžet.
Pokud systém vypočítá, že životnost
motorového oleje je omezena, na
informačním centru řidiče se zobrazí

Přístroje a ovládací prvky111
Brzy vyměňte motorový olej nebo
výstražný kód. Nechte vyměnit
motorový olej a filtr v servisu během
jednoho týdne nebo 500 km (dle toho,
co nastane dříve).
Informační centrum řidiče 3 120.
Servisní informace 3 277.
Kontrolky
Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na vybavení se
poloha kontrolek může měnit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená=nebezpečí, důležité
upozorněnížlutá=výstraha, informace,
poruchazelená=potvrzení zapnutímodrá=potvrzení zapnutíbílá=potvrzení zapnutí

112Přístroje a ovládací prvky

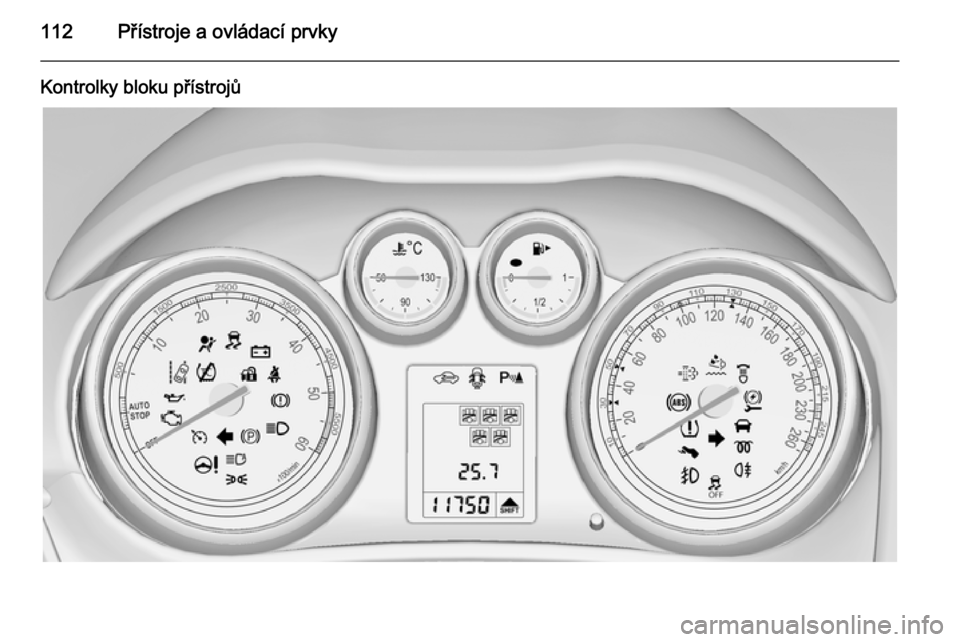

Kontrolky bloku přístrojů

Přístroje a ovládací prvky113
Kontrolky ve středové konzole
Ukazatele směruO svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů
směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 238, pojistky
3 247.
Ukazatele směru 3 147.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla X pro sedadlo řidiče nebo přední
sedadlo spolujezdce svítí nebo bliká.
Svítí
Po zapnutí zapalování, dokud není zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.
Zapnutí bezpečnostního pásu 3 51.Stav bezpečnostních pásů
zadních sedadel
> nebo X bliká nebo svítí
v informačním centru řidiče.
Svítí
Po nastartování motoru po dobu minimálně 35 sekund, dokud není
zapnut bezpečnostní pás.
Pokud se nepřipoutaný bezpečnostní
pás během jízdy připoutá.
Bliká
Po rozjetí vozidla při nezapnutém
bezpečnostním pásu.

114Přístroje a ovládací prvky
Zapnutí bezpečnostního pásu 3 51.
Airbag a předpínače
bezpečnostních pásů
v svítí červeně.
Při zapnutí zapalování se kontrolka
rozsvítí na dobu přibližně 4 sekund.
Pokud se nerozsvítí, po uplynutí
4 sekund nezhasne nebo se rozsvítí
za jízdy, došlo k poruše v systému
airbagů. Vyhledejte pomoc v servisu.
V tom případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je signalizována
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 50, 3 55.

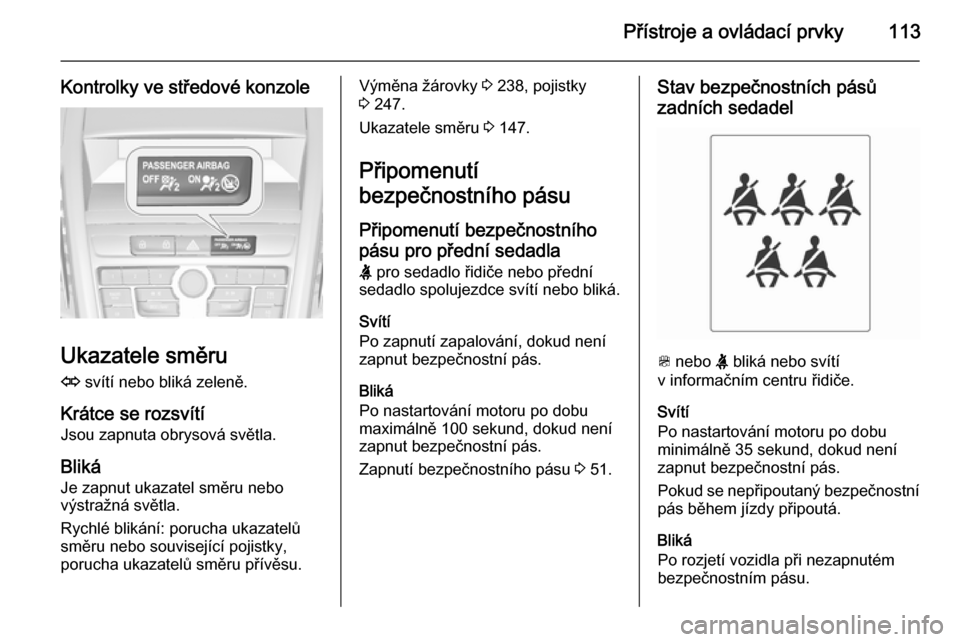

Vypnutí airbagu
ON V svítí žlutě.
Rozsvítí se na cca. 60 sekund po
zapnutí zapalování. Airbag předního spolujezdce je zapnutý.
OFF * svítí žlutě.
Airbag předního spolujezdce je
vypnutý 3 60.9 Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné
funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.

Přístroje a ovládací prvky115
Pokud bliká za chodu motoruZávada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.
Brzy proveďte servis
vozidla
g svítí žlutě.
Navíc je zobrazena výstražná zpráva nebo výstražný kód.
Vozidlo potřebuje servis.
Vyhledejte pomoc v servisu.
Zprávy vozidla 3 126.
Systém brzd a spojky
R svítí červeně.
Hladina brzdové a spojkové kapaliny je příliš nízká 3 234.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Svítí po zapnutí zapalování pokud je
zabrzděná ruční brzda 3 177.
Sešlápněte pedál
- svítí nebo bliká žlutě.
Svítí
Pro uvolnění elektrické parkovací
brzdy se musí se sešlápnout brzdový
pedál 3 177.
Pro nastartování motoru v režimu
Autostop se musí sešlápnout
spojkový pedál. Systém Stop-start
3 164.
Bliká Pro normální start motoru se musísešlápnout spojkový pedál 3 17,
3 162.
U některých verzí se zpráva „Operate
pedal (Sešlápněte pedál)“ zobrazí v informačním centru řidiče (DIC)
3 126.
Elektrická parkovací brzda
m svítí nebo bliká červeně.Svítí
Elektrická parkovací brzda je
zabrzděna 3 177.
Bliká Elektrická parkovací brzda není zcela zabrzděna nebo odbrzděna. Zapněte
zapalování, sešlápněte brzdový
pedál a pokuste se znovu nastavit systém, nejdříve odbrzděním a poté
zabrzděním elektrické parkovací brzdy. Pokud m stále bliká, nejezděte
s vozidlem a vyhledejte pomoc
v servisu.
Porucha elektrické
parkovací brzdy j svítí nebo bliká žlutě.
Svítí Elektrická parkovací brzda pracuje se
sníženou účinností 3 177.

116Přístroje a ovládací prvky
BlikáElektrická parkovací brzda je
v servisním režimu. Zastavte vozidlo
a pro opětovné nastavení zabrzděte
a odbrzděte elektrickou parkovací
brzdu.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Protiblokovací systém brzd
(ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika
sekundách nezhasne, nebo jestliže se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová
soustava vozidla je i nadále funkční, ale bez možnosti regulace systémem ABS.
Protiblokovací systém brzd 3 176.
Řazení směrem nahoru
Pokud je z důvodu úspory paliva
doporučeno přeřazení na vyšší
převodový stupeň, rozsvítí se zeleně
kontrolka [ nebo se na informačním
centru řidiče s kombinovaným
displejem vyšší úrovně zobrazí
symbol.
U některých verzí se indikace řazení
otevře jako celá stránka
v informačním centru řidiče.
EcoFlex jízdní asistent 3 130.
Posilovač řízení
c svítí žlutě.
Svítí, když je posilovač řízení
omezen
Posilovač řízení je omezen kvůli
přehřátí systému. Kontrolka zhasne,
jakmile se systém ochladí.
Systém Stop-start 3 164.Svítí, když je posilovač řízení
zablokován Porucha v systému posilovače řízení.
Obraťte se na servis.
Varování o opuštění
jízdního pruhu
) svítí zeleně nebo bliká žlutě.
Svítí zeleně
Systém je zapnutý a připravený
k činnosti.
Bliká žlutě Systém zaznamenal nechtěnou
změnu jízdního pruhu.
Ultrazvukový parkovací
asistent
r svítí žlutě.
Porucha v systému
nebo
Závada z důvodu znečištěných
snímačů nebo ledem či sněhem
zakrytých snímačů

Přístroje a ovládací prvky117
nebo
Rušení z důvodu vnějších zdrojů
ultrazvuku. Jakmile je zdroj rušení
odstraněn, systém bude pracovat
normálně.
Nechte příčinu poruchy v systému
odstranit v servisu.
Ultrazvukový parkovací asistent
3 199.
Elektronická stabilizace
vozidla vypnuta n svítí žlutě.
Systém je vypnutý.
Elektronické řízení stability
a systém kontroly prokluzu
b svítí nebo bliká žlutě.
Svítí
V systému nastala porucha. Můžete
pokračovat v jízdě. Nicméně jízdní
stabilita může být zhoršena
v závislosti na stavu povrchu
vozovky.Nechte příčinu poruchy odstranit
v servisu.
Bliká Systém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Elektronické řízení stability 3 180,
systém kontroly trakce 3 179.
Vypnutí systému kontroly
trakcí
k svítí žlutě.
Systém je vypnutý.
Žhavení ! svítí žlutě.
Žhavení je zapnuto. Aktivuje se
pouze při nízké venkovní teplotě.
Filtr pevných částic % svítí nebo bliká žlutě.
Svítí, když je nutné vyčistit filtr
pevných částic.Pokračujte v jízdě, dokud %
nezhasne. Pokud je to možné,
nedovolte, aby otáčky motoru klesly
pod 2 000 ot/min.
Svítí
Filtr pevných částic je zaplněn. Co možná nejdříve zahajte postup
čištění.
Bliká
Je dosažena maximální úroveň zaplnění filtru. Ihned zahajte postup
čištění, aby jste se vyhnuli poškození motoru.
Filtr pevných částic 3 167, systém
Stop-start 3 164.
AdBlue Y bliká žlutě.
Hladina AdBlue je nízká. Co nejdříve
doplňte AdBlue, abyste předešli
zamezení startu motoru.
AdBlue 3 169.

118Přístroje a ovládací prvkySystém sledování tlaku
vzduchu v pneumatikách
w svítí nebo bliká žlutě.
Svítí Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatice.
Bliká
Porucha v systému nebo je
namontovaná pneumatika bez
snímače tlaku (např. rezervní kolo).
Po uplynutí 60 - 90 sekund kontrolka
nepřetržitě svítí. Obraťte se na servis.
Tlak motorového oleje
I svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazání motoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.
3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.
9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 231.
Nízká hladina paliva
i svítí nebo bliká žlutě.
Svítí
Hladina v palivové nádrži je příliš
nízko.
Bliká Spotřebované palivo. Okamžitě
palivo doplňte. Nikdy nesmíte nádrž
zcela vyprázdnit.
Katalyzátor 3 168.
Odvzdušnění palivové soustavy
vznětového motoru 3 237.
Imobilizér d bliká žlutě.
