OPEL ZAFIRA C 2015.5 Uporabniški priročnik

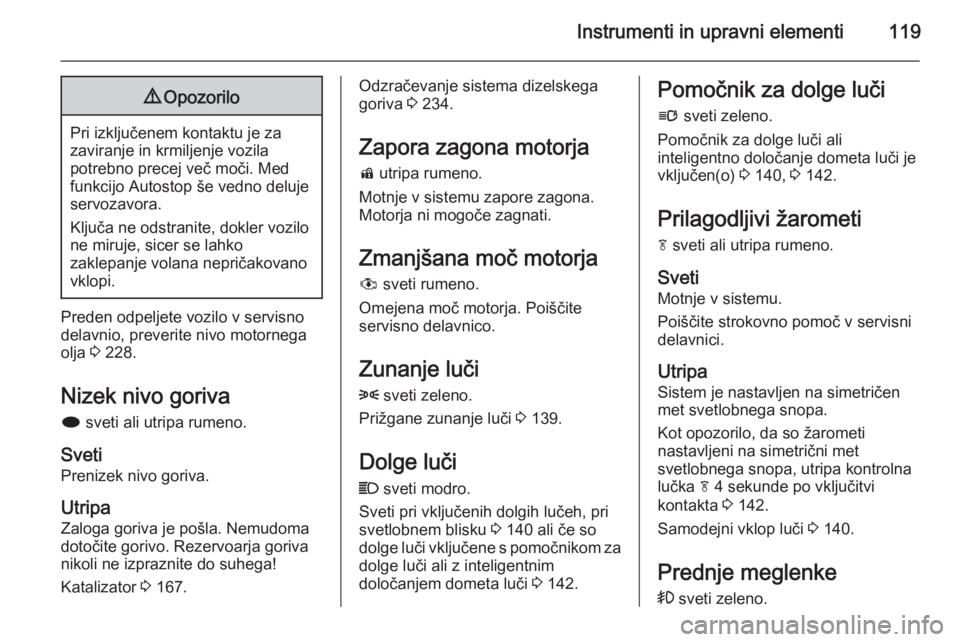

Instrumenti in upravni elementi1199Opozorilo
Pri izključenem kontaktu je za
zaviranje in krmiljenje vozila
potrebno precej več moči. Med funkcijo Autostop še vedno deluje
servozavora.
Ključa ne odstranite, dokler vozilo
ne miruje, sicer se lahko
zaklepanje volana nepričakovano
vklopi.
Preden odpeljete vozilo v servisno delavnio, preverite nivo motornega
olja 3 228.
Nizek nivo goriva
i sveti ali utripa rumeno.
Sveti
Prenizek nivo goriva.
Utripa
Zaloga goriva je pošla. Nemudoma
dotočite gorivo. Rezervoarja goriva nikoli ne izpraznite do suhega!
Katalizator 3 167.
Odzračevanje sistema dizelskega
goriva 3 234.
Zapora zagona motorja d utripa rumeno.
Motnje v sistemu zapore zagona. Motorja ni mogoče zagnati.
Zmanjšana moč motorja
# sveti rumeno.
Omejena moč motorja. Poiščite
servisno delavnico.
Zunanje luči 8 sveti zeleno.
Prižgane zunanje luči 3 139.
Dolge luči C sveti modro.
Sveti pri vključenih dolgih lučeh, pri
svetlobnem blisku 3 140 ali če so
dolge luči vključene s pomočnikom za dolge luči ali z inteligentnim
določanjem dometa luči 3 142.Pomočnik za dolge luči
l sveti zeleno.
Pomočnik za dolge luči ali inteligentno določanje dometa luči je
vključen(o) 3 140, 3 142.
Prilagodljivi žarometi f sveti ali utripa rumeno.
Sveti
Motnje v sistemu.
Poiščite strokovno pomoč v servisni
delavnici.
Utripa
Sistem je nastavljen na simetričen
met svetlobnega snopa.
Kot opozorilo, da so žarometi
nastavljeni na simetrični met
svetlobnega snopa, utripa kontrolna
lučka f 4 sekunde po vključitvi
kontakta 3 142.
Samodejni vklop luči 3 140.
Prednje meglenke > sveti zeleno.

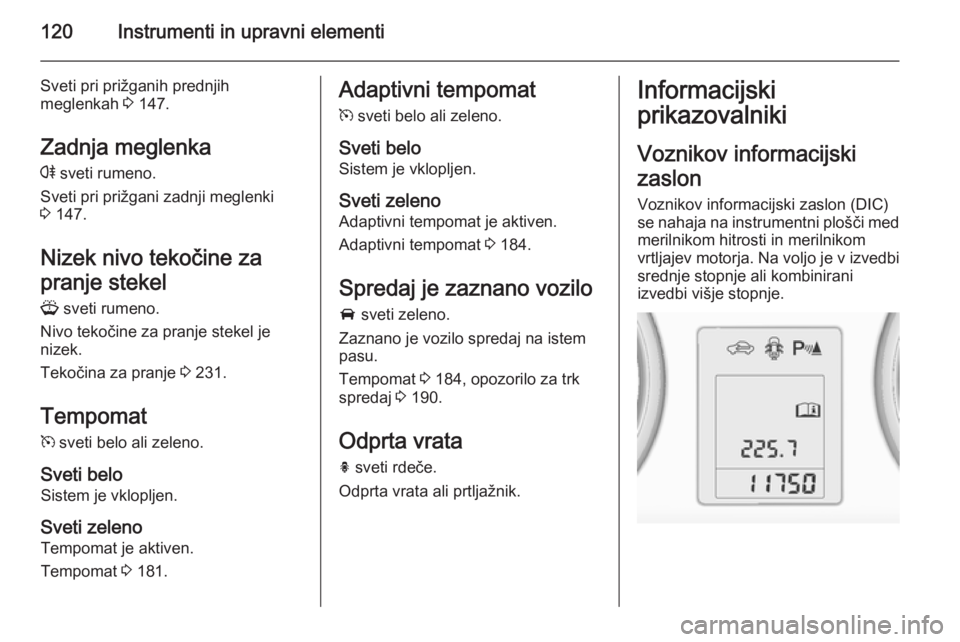

120Instrumenti in upravni elementi
Sveti pri prižganih prednjih
meglenkah 3 147.
Zadnja meglenka
r sveti rumeno.
Sveti pri prižgani zadnji meglenki
3 147.
Nizek nivo tekočine za
pranje stekel
G sveti rumeno.
Nivo tekočine za pranje stekel je
nizek.
Tekočina za pranje 3 231.
Tempomat m sveti belo ali zeleno.
Sveti belo Sistem je vklopljen.
Sveti zeleno Tempomat je aktiven.
Tempomat 3 181.Adaptivni tempomat
m sveti belo ali zeleno.
Sveti belo
Sistem je vklopljen.
Sveti zeleno Adaptivni tempomat je aktiven.
Adaptivni tempomat 3 184.
Spredaj je zaznano vozilo
A sveti zeleno.
Zaznano je vozilo spredaj na istem
pasu.
Tempomat 3 184, opozorilo za trk
spredaj 3 190.
Odprta vrata
h sveti rdeče.
Odprta vrata ali prtljažnik.Informacijski
prikazovalniki
Voznikov informacijski
zaslon
Voznikov informacijski zaslon (DIC)
se nahaja na instrumentni plošči med
merilnikom hitrosti in merilnikom
vrtljajev motorja. Na voljo je v izvedbi
srednje stopnje ali kombinirani
izvedbi višje stopnje.

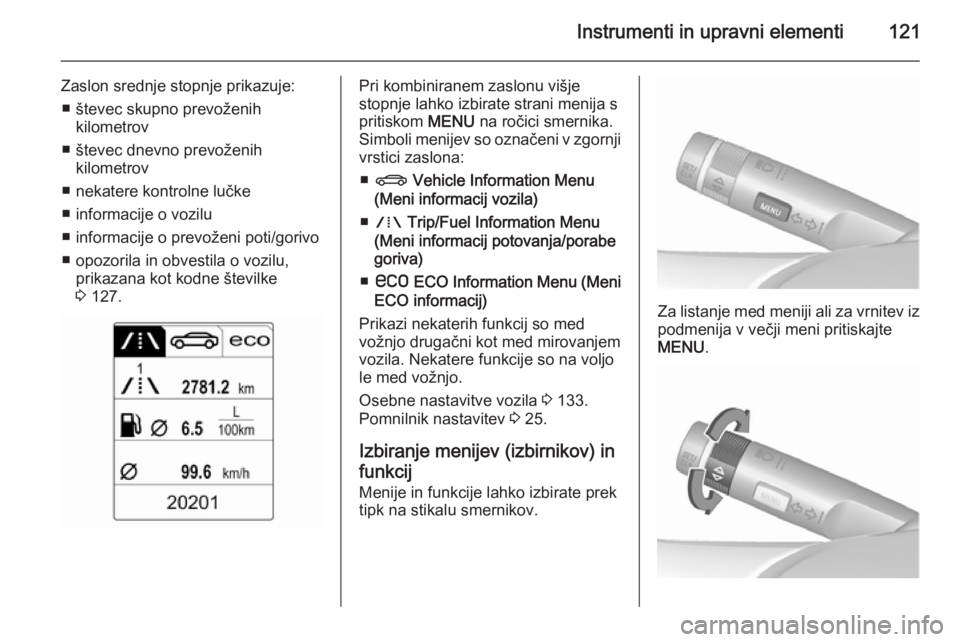

Instrumenti in upravni elementi121
Zaslon srednje stopnje prikazuje:■ števec skupno prevoženih kilometrov
■ števec dnevno prevoženih kilometrov
■ nekatere kontrolne lučke
■ informacije o vozilu
■ informacije o prevoženi poti/gorivo
■ opozorila in obvestila o vozilu, prikazana kot kodne številke
3 127.Pri kombiniranem zaslonu višje
stopnje lahko izbirate strani menija s
pritiskom MENU na ročici smernika.
Simboli menijev so označeni v zgornji vrstici zaslona:
■ X Vehicle Information Menu
(Meni informacij vozila)
■ W Trip/Fuel Information Menu
(Meni informacij potovanja/porabe
goriva)
■ s ECO Information Menu (Meni
ECO informacij)
Prikazi nekaterih funkcij so med
vožnjo drugačni kot med mirovanjem
vozila. Nekatere funkcije so na voljo
le med vožnjo.
Osebne nastavitve vozila 3 133.
Pomnilnik nastavitev 3 25.
Izbiranje menijev (izbirnikov) in funkcij
Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
Za listanje med meniji ali za vrnitev iz podmenija v večji meni pritiskajte
MENU .

122Instrumenti in upravni elementi
Obrnite kolesce za označitev opcijemenija ali za nastavitev številčne
vrednosti.
Za izbiro funkcije ali potrditev
obvestila pritisnite tipko SET/CLR.
Vehicle Information Menu (Meni
informacij vozila)
Pritisnite MENU, da izberete Vehicle
Information Menu (Meni informacij
vozila) , ali izberite X na
kombiniranem zaslonu višje stopnje.
Za izbiro podmenija obrnite kolesce:
Za potrditev pritisnite tipko SET/CLR.
Upoštevajte navodila v podmenijih.
Odvisno od izvedbe so možni
naslednji podmeniji:
■ Unit (Enota) : Menjavanje med
enotami na zaslonu.
■ Tire Pressure (Tlak v
pnevmatikah) : Preverja tlak v vseh
pnevmatikah med vožnjo 3 252.
■ Tire Load (Obremenitev
pnevmatik) : Izberite kategorijo
tlaka v pnevmatikah, ki ustreza
dejanskemu tlaku v pnevmatikah
3 252.■ Remaining Oil Life (Preostala doba
trajanja olja) : Prikazuje, kdaj bo
treba zamenjati motorno olje in filter 3 110.
■ Speed Warning (Opozorilo o
prekoračitvi hitrosti) : Pri
prekoračitvi prednastavljene
hitrosti se oglasi zvočni signal.
■ Sistem upoštevanja prometnih
znakov : Prikazuje zaznane
prometne znake za določen del poti
3 207.

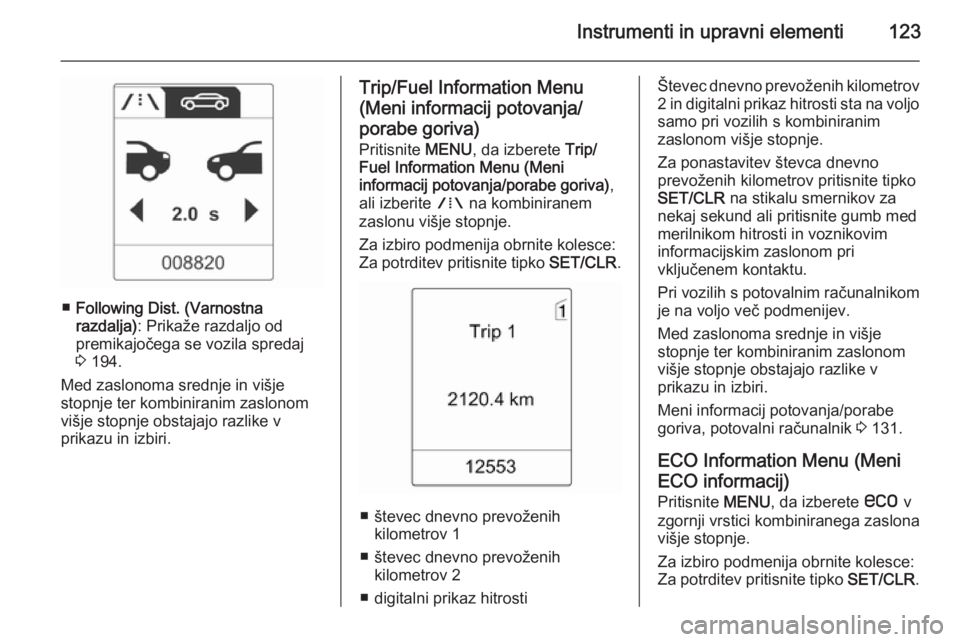

Instrumenti in upravni elementi123
■Following Dist. (Varnostna
razdalja) : Prikaže razdaljo od
premikajočega se vozila spredaj
3 194.
Med zaslonoma srednje in višje
stopnje ter kombiniranim zaslonom
višje stopnje obstajajo razlike v
prikazu in izbiri.
Trip/Fuel Information Menu
(Meni informacij potovanja/
porabe goriva) Pritisnite MENU, da izberete Trip/
Fuel Information Menu (Meni
informacij potovanja/porabe goriva) ,
ali izberite W na kombiniranem
zaslonu višje stopnje.
Za izbiro podmenija obrnite kolesce:
Za potrditev pritisnite tipko SET/CLR.
■ števec dnevno prevoženih
kilometrov 1
■ števec dnevno prevoženih kilometrov 2
■ digitalni prikaz hitrosti
Števec dnevno prevoženih kilometrov
2 in digitalni prikaz hitrosti sta na voljo
samo pri vozilih s kombiniranim
zaslonom višje stopnje.
Za ponastavitev števca dnevno
prevoženih kilometrov pritisnite tipko
SET/CLR na stikalu smernikov za
nekaj sekund ali pritisnite gumb med merilnikom hitrosti in voznikovim
informacijskim zaslonom pri
vključenem kontaktu.
Pri vozilih s potovalnim računalnikom je na voljo več podmenijev.
Med zaslonoma srednje in višje
stopnje ter kombiniranim zaslonom
višje stopnje obstajajo razlike v
prikazu in izbiri.
Meni informacij potovanja/porabe
goriva, potovalni računalnik 3 131.
ECO Information Menu (Meni
ECO informacij)
Pritisnite MENU, da izberete s v
zgornji vrstici kombiniranega zaslona višje stopnje.
Za izbiro podmenija obrnite kolesce:
Za potrditev pritisnite tipko SET/CLR.

124Instrumenti in upravni elementi
Podmeniji so:
■Prikaz prestave : V puščici je
prikazana trenutna prestava.
Zgornja številka označuje
priporočeno višjo prestavo za
doseganje nižje porabe.
Prikaz kazalnika Eco : Trenutna
poraba goriva je označena s segmentnim prikazom. Poraba goriva je manjša, če prilagajate
slog vožnje tako, da so zapolnjeni
segmenti v območju Eco. Več
polnih segmentov pomeni višjo
porabo goriva. Istočasno je
trenutna poraba prikazana tudi kot
vrednost.
■ Top Consumers (Največji
porabniki) : V padajočem vrstnem
redu je prikazan seznam največjih
trenutno vključenih porabnikov.
Prikazane so možnosti za
varčevanje z gorivom. Izključeni
porabnik izgine iz seznama in
vrednost porabe se temu ustrezno
spremeni.
Med občasnimi pogoji vožnje motor
samodejno vključi ogrevanje
zadnjega stekla z namenom, da se poveča obremenitev motorja. V tem
primeru je ogrevanje zadnjega
stekla označeno kot eden večjih
porabnikov, ne da bi ga vključil uporabnik.
■ Economy Trend (Trend
ekonomičnosti porabe) : Prikazuje
trend povprečne porabe za razdaljo
50 km. Polni segmenti prikazujejo
porabo v korakih po 5 km in
odražajo vpliv topografije ali načina vožnje na porabo goriva.

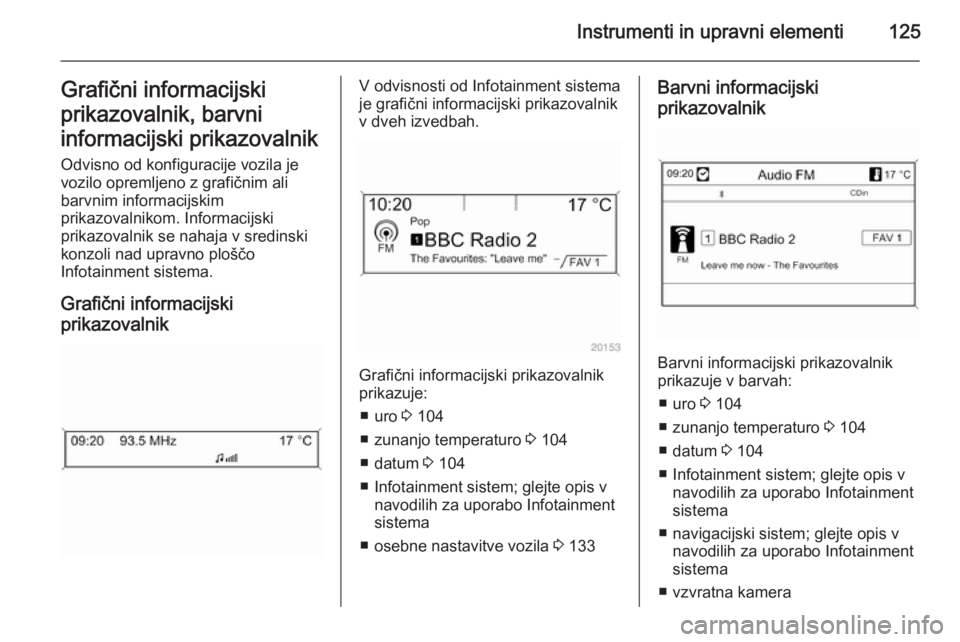

Instrumenti in upravni elementi125Grafični informacijski
prikazovalnik, barvni
informacijski prikazovalnik Odvisno od konfiguracije vozila je
vozilo opremljeno z grafičnim ali
barvnim informacijskim
prikazovalnikom. Informacijski
prikazovalnik se nahaja v sredinski
konzoli nad upravno ploščo
Infotainment sistema.
Grafični informacijski
prikazovalnikV odvisnosti od Infotainment sistema
je grafični informacijski prikazovalnik
v dveh izvedbah.
Grafični informacijski prikazovalnik
prikazuje:
■ uro 3 104
■ zunanjo temperaturo 3 104
■ datum 3 104
■ Infotainment sistem; glejte opis v navodilih za uporabo Infotainment
sistema
■ osebne nastavitve vozila 3 133
Barvni informacijski
prikazovalnik
Barvni informacijski prikazovalnik
prikazuje v barvah:
■ uro 3 104
■ zunanjo temperaturo 3 104
■ datum 3 104
■ Infotainment sistem; glejte opis v navodilih za uporabo Infotainment
sistema
■ navigacijski sistem; glejte opis v navodilih za uporabo Infotainment
sistema
■ vzvratna kamera

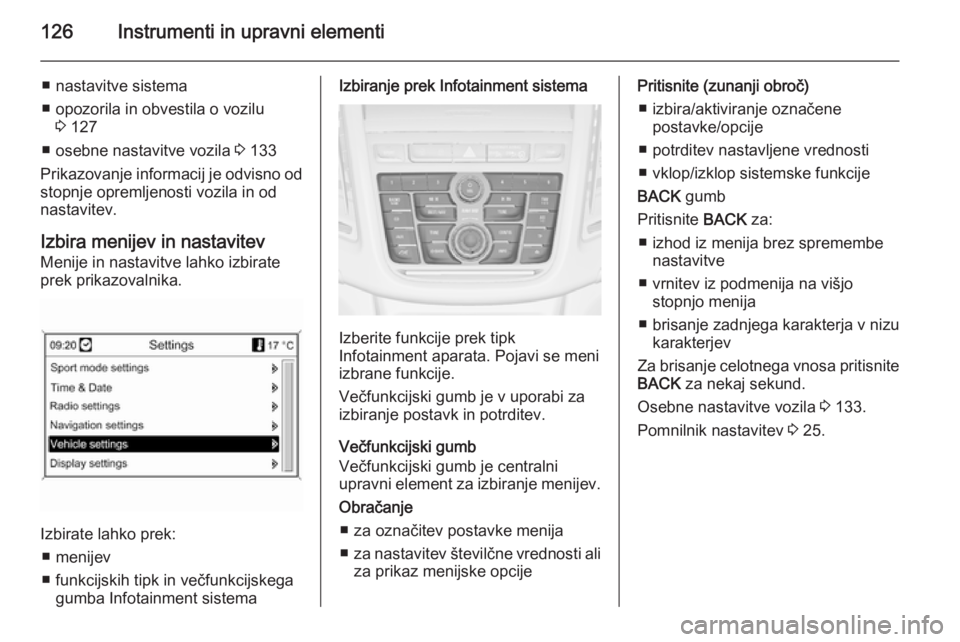

126Instrumenti in upravni elementi
■ nastavitve sistema
■ opozorila in obvestila o vozilu 3 127
■ osebne nastavitve vozila 3 133
Prikazovanje informacij je odvisno od stopnje opremljenosti vozila in od
nastavitev.
Izbira menijev in nastavitev
Menije in nastavitve lahko izbirate
prek prikazovalnika.
Izbirate lahko prek:
■ menijev
■ funkcijskih tipk in večfunkcijskega gumba Infotainment sistema
Izbiranje prek Infotainment sistema
Izberite funkcije prek tipk
Infotainment aparata. Pojavi se meni izbrane funkcije.
Večfunkcijski gumb je v uporabi za
izbiranje postavk in potrditev.
Večfunkcijski gumb
Večfunkcijski gumb je centralni
upravni element za izbiranje menijev.
Obračanje ■ za označitev postavke menija
■ za nastavitev številčne vrednosti ali
za prikaz menijske opcije
Pritisnite (zunanji obroč)
■ izbira/aktiviranje označene postavke/opcije
■ potrditev nastavljene vrednosti ■ vklop/izklop sistemske funkcije
BACK gumb
Pritisnite BACK za:
■ izhod iz menija brez spremembe nastavitve
■ vrnitev iz podmenija na višjo stopnjo menija
■ brisanje zadnjega karakterja v nizu karakterjev
Za brisanje celotnega vnosa pritisnite BACK za nekaj sekund.
Osebne nastavitve vozila 3 133.
Pomnilnik nastavitev 3 25.

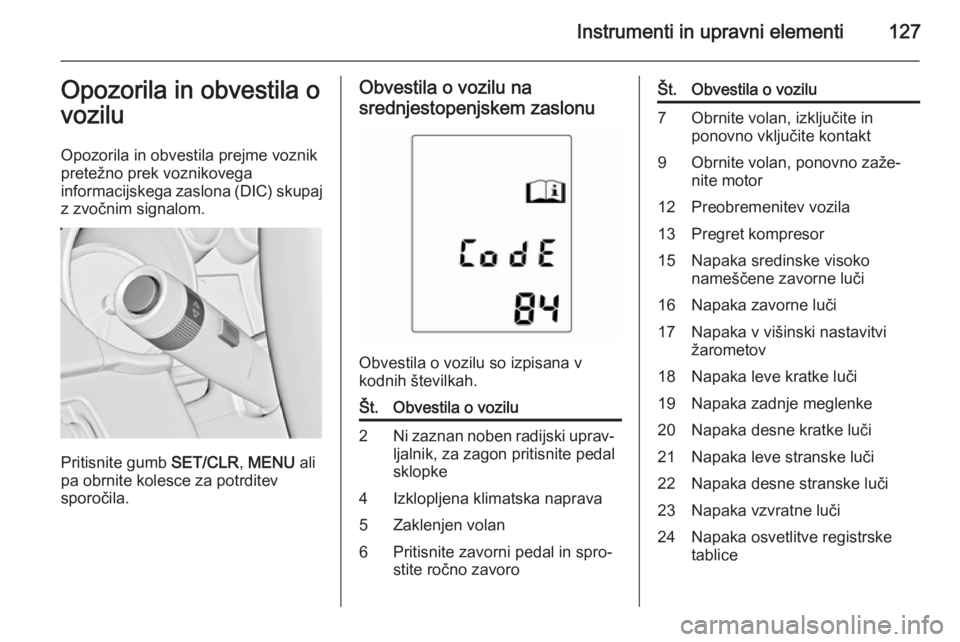

Instrumenti in upravni elementi127Opozorila in obvestila o
vozilu
Opozorila in obvestila prejme voznik
pretežno prek voznikovega
informacijskega zaslona (DIC) skupaj
z zvočnim signalom.
Pritisnite gumb SET/CLR, MENU ali
pa obrnite kolesce za potrditev
sporočila.
Obvestila o vozilu na
srednjestopenjskem zaslonu
Obvestila o vozilu so izpisana v
kodnih številkah.
Št.Obvestila o vozilu2Ni zaznan noben radijski uprav‐ ljalnik, za zagon pritisnite pedal
sklopke4Izklopljena klimatska naprava5Zaklenjen volan6Pritisnite zavorni pedal in spro‐
stite ročno zavoroŠt.Obvestila o vozilu7Obrnite volan, izključite in
ponovno vključite kontakt9Obrnite volan, ponovno zaže‐
nite motor12Preobremenitev vozila13Pregret kompresor15Napaka sredinske visoko
nameščene zavorne luči16Napaka zavorne luči17Napaka v višinski nastavitvi
žarometov18Napaka leve kratke luči19Napaka zadnje meglenke20Napaka desne kratke luči21Napaka leve stranske luči22Napaka desne stranske luči23Napaka vzvratne luči24Napaka osvetlitve registrske
tablice

128Instrumenti in upravni elementi
Št.Obvestila o vozilu25Napaka prednjega levega
smernika26Napaka zadnjega levega smer‐
nika27Napaka prednjega desnega
smernika28Napaka zadnjega desnega
smernika29Preverite zavorne luči prikolice30Preverite vzvratne luči prikolice31Preverite levi smernik prikolice32Preverite desni smernik priko‐
lice33Preverite meglenko prikolice34Preverite desno pozicijsko luč
prikolice35Zamenjajte baterijo daljinskega
upravljalnika48Očistite sistem za opozorilo o
stranskem mrtvem kotuŠt.Obvestila o vozilu49Sistem za opozarjanje o
menjavi voznega pasu ni na
voljo53Privijte pokrov rezervoarja
goriva54Voda v filtru dizelskega goriva55Filter sajastih delcev je nasičen
3 16656Neuravnovešen tlak pnevmatik
na sprednji osi57Neuravnovešen tlak pnevmatik
na zadnji osi58Zaznane pnevmatike brez
TPMS senzorjev59Odprite in zaprite voznikovo
okno60Odprite in zaprite sovoznikovo
okno61Odprite in zaprite zadnje levo
oknoŠt.Obvestila o vozilu62Odprite in zaprite zadnje desno
okno65Poskus vloma66Servisirajte alarmno napravo67Servisirajte zaklep volana68Servisirajte servo volan69Servisirajte podvozje70Servisirajte sistem višinske
nastavitve podvozja71Servisirajte zadnjo os74Servisirajte AFL75Servisirajte klimatsko napravo76Servisirajte sistem za opozorilo
o stranskem mrtvem kotu77Servisirajte sistem za opoza‐
rjanje o menjavi voznega pasu79Dotočite motorno olje81Servisirajte menjalnik82Zamenjajte motorno olje
