OPEL ZAFIRA C 2015.5 Uporabniški priročnik

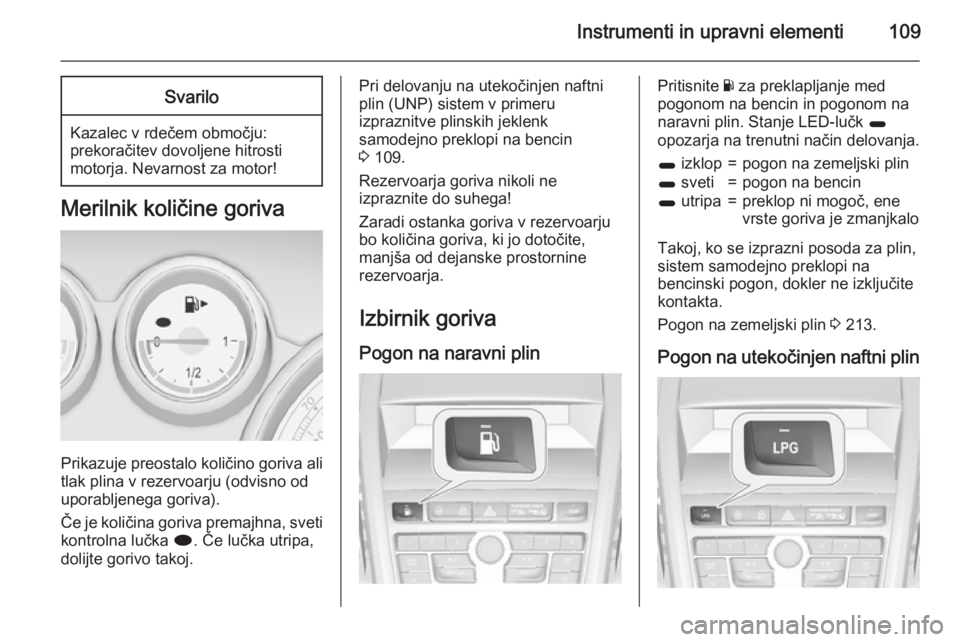

Instrumenti in upravni elementi109Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Prikazuje preostalo količino goriva ali
tlak plina v rezervoarju (odvisno od
uporabljenega goriva).
Če je količina goriva premajhna, sveti kontrolna lučka i. Če lučka utripa,
dolijte gorivo takoj.
Pri delovanju na utekočinjen naftni plin (UNP) sistem v primeru
izpraznitve plinskih jeklenk
samodejno preklopi na bencin
3 109.
Rezervoarja goriva nikoli ne
izpraznite do suhega!
Zaradi ostanka goriva v rezervoarju bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Izbirnik goriva
Pogon na naravni plinPritisnite Y za preklapljanje med
pogonom na bencin in pogonom na
naravni plin. Stanje LED-lučk 1
opozarja na trenutni način delovanja.1 izklop=pogon na zemeljski plin1 sveti=pogon na bencin1 utripa=preklop ni mogoč, ene
vrste goriva je zmanjkalo
Takoj, ko se izprazni posoda za plin,
sistem samodejno preklopi na
bencinski pogon, dokler ne izključite
kontakta.
Pogon na zemeljski plin 3 213.
Pogon na utekočinjen naftni plin

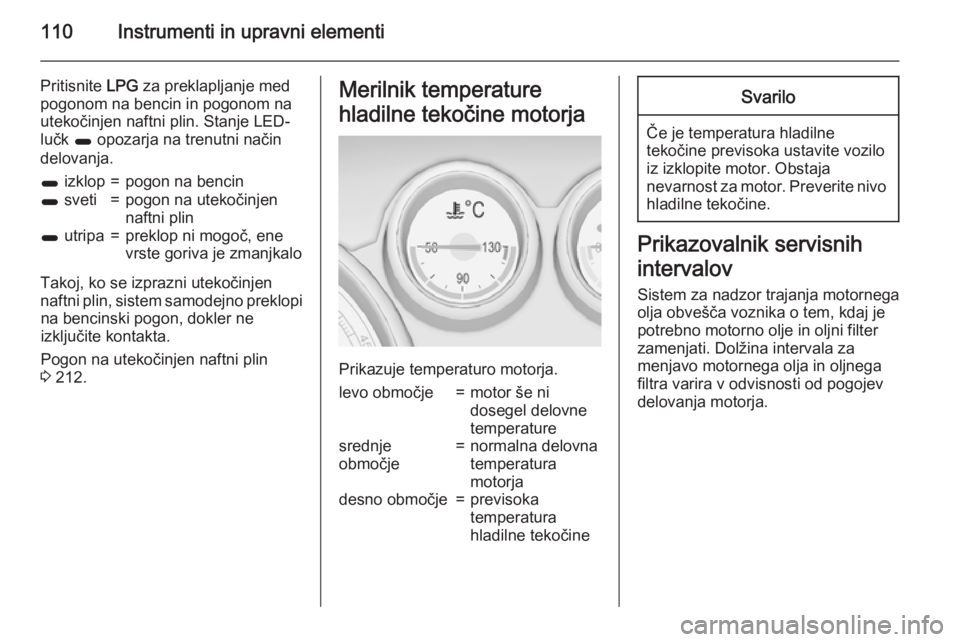

110Instrumenti in upravni elementi
Pritisnite LPG za preklapljanje med
pogonom na bencin in pogonom na
utekočinjen naftni plin. Stanje LED-
lučk 1 opozarja na trenutni način
delovanja.1 izklop=pogon na bencin1 sveti=pogon na utekočinjen
naftni plin1 utripa=preklop ni mogoč, ene
vrste goriva je zmanjkalo
Takoj, ko se izprazni utekočinjen
naftni plin, sistem samodejno preklopi na bencinski pogon, dokler ne
izključite kontakta.
Pogon na utekočinjen naftni plin
3 212.
Merilnik temperature
hladilne tekočine motorja
Prikazuje temperaturo motorja.
levo območje=motor še ni
dosegel delovne
temperaturesrednje
območje=normalna delovna
temperatura
motorjadesno območje=previsoka
temperatura
hladilne tekočineSvarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motornega
olja obvešča voznika o tem, kdaj je
potrebno motorno olje in oljni filter
zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.

Instrumenti in upravni elementi111
Na kombiniranem voznikovem
zaslonu višje stopnje je trajanje olja
prikazano v Vehicle Information Menu
(Meni informacij vozila) .
Na srednjestopenjskem voznikovem
zaslonu je trajanje olja označeno s
kontrolno lučko I, kontakt mora biti
za to vključen in motor mora biti
ugasnjen.
Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
Za prikaz preostale dobe trajanja
motornega olja:Pritisnite MENU, da izberete Vehicle
Information Menu (Meni informacij vozila) .
Obrnite kolesce za izbiro Remaining
Oil Life (Preostala doba trajanja olja) .
Za pravilno delovanje mora biti prikaz dobe trajanja ponastavljen vsakič po
menjavi motornega olja. Poiščite strokovno pomoč v servisni delavnici.
Za ponastavitev pritisnite tipko
SET/CLR . Pri tem mora biti kontakt
vključen in motor mora biti ugasnjen.
Ko sistem izračuna, da je doba
trajanja olja potekla, se na
voznikovem zaslonu pojavi Change
Engine Oil Soon (Zamenjajte motorno
olje) ali opozorilna koda. Dajte
motorno olje zamenjati v servisni
delavnici v roku enega tedna ali v
naslednjih 500 km (odvisno, kaj
nastopi prej).
Voznikov informacijski zaslon 3 120.
Servisne informacije 3 274.
Kontrolne lučke
Tukaj so opisane vse kontrolne lučke, ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov. Položaj kontrolnih lučk
se lahko razlikuje odvisno od opreme. Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča=nevarnost, pomemben
indikatorrumena=opozorilo, svarilo, motnjezelena=potrditev vklopamodra=potrditev vklopabela=potrditev vklopa

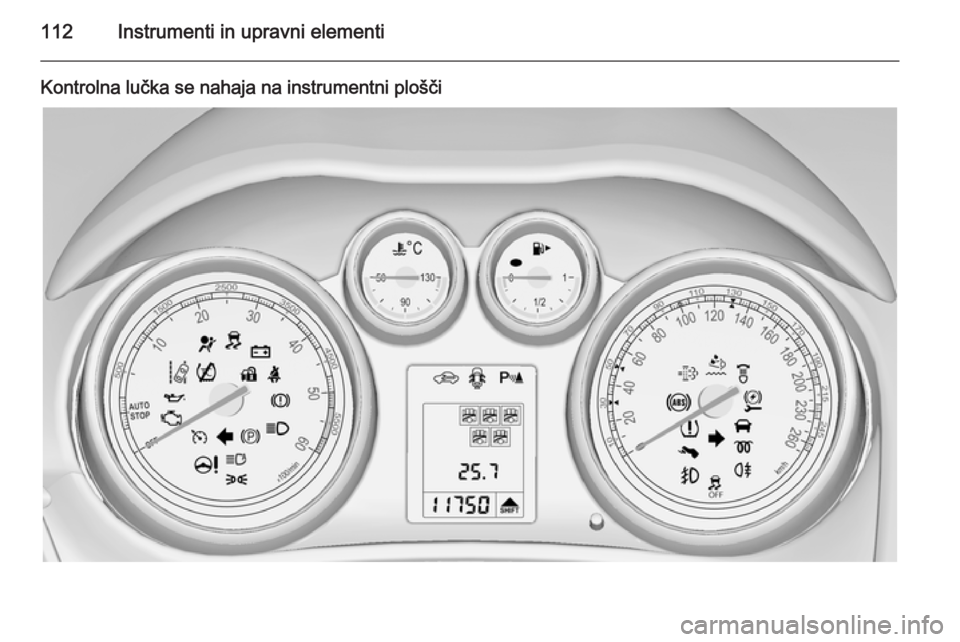

112Instrumenti in upravni elementi
Kontrolna lučka se nahaja na instrumentni plošči

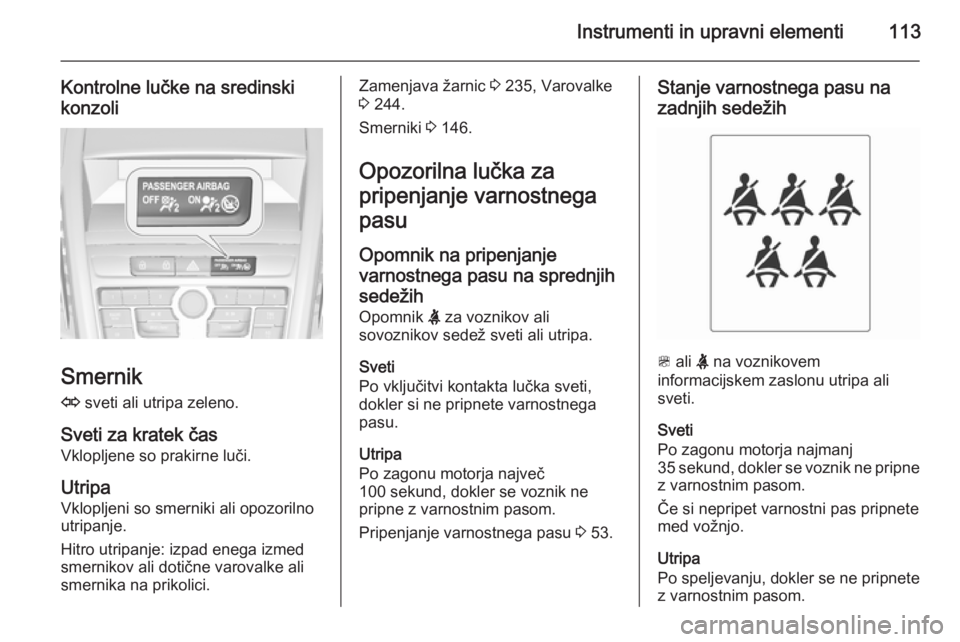

Instrumenti in upravni elementi113
Kontrolne lučke na sredinski
konzoli
Smernik
O sveti ali utripa zeleno.
Sveti za kratek čas
Vklopljene so prakirne luči.
Utripa Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 235, Varovalke
3 244.
Smerniki 3 146.
Opozorilna lučka za
pripenjanje varnostnega
pasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih Opomnik X za voznikov ali
sovoznikov sedež sveti ali utripa.
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnostnega
pasu.
Utripa
Po zagonu motorja največ
100 sekund, dokler se voznik ne
pripne z varnostnim pasom.
Pripenjanje varnostnega pasu 3 53.Stanje varnostnega pasu na
zadnjih sedežih
> ali X na voznikovem
informacijskem zaslonu utripa ali
sveti.
Sveti
Po zagonu motorja najmanj
35 sekund, dokler se voznik ne pripne
z varnostnim pasom.
Če si nepripet varnostni pas pripnete
med vožnjo.
Utripa
Po speljevanju, dokler se ne pripnete z varnostnim pasom.

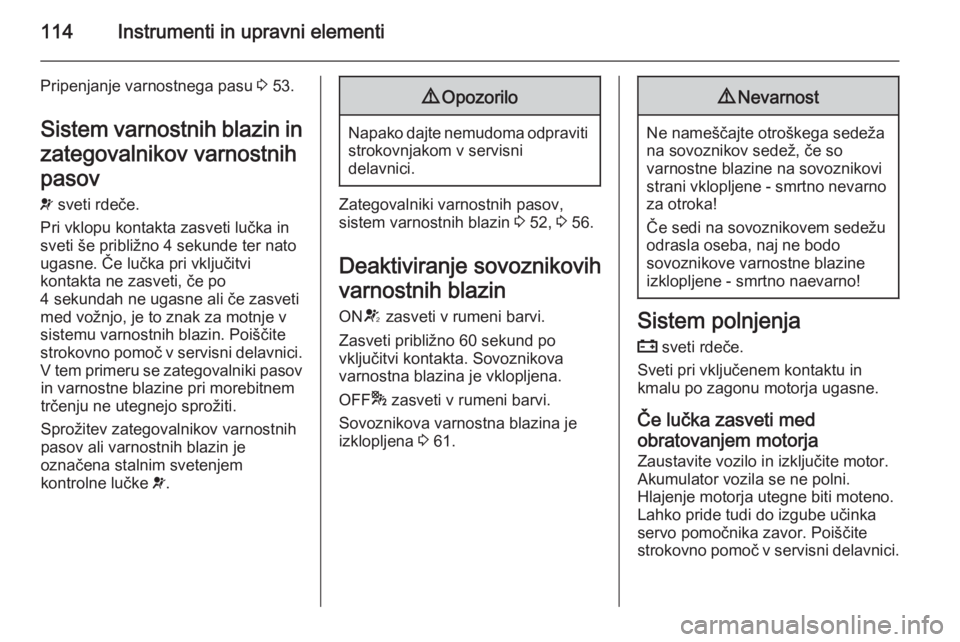

114Instrumenti in upravni elementi
Pripenjanje varnostnega pasu 3 53.
Sistem varnostnih blazin in
zategovalnikov varnostnih
pasov v sveti rdeče.
Pri vklopu kontakta zasveti lučka in sveti še približno 4 sekunde ter nato
ugasne. Če lučka pri vključitvi
kontakta ne zasveti, če po
4 sekundah ne ugasne ali če zasveti
med vožnjo, je to znak za motnje v
sistemu varnostnih blazin. Poiščite
strokovno pomoč v servisni delavnici. V tem primeru se zategovalniki pasov in varnostne blazine pri morebitnem
trčenju ne utegnejo sprožiti.
Sprožitev zategovalnikov varnostnih pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov,
sistem varnostnih blazin 3 52, 3 56.
Deaktiviranje sovoznikovih
varnostnih blazin
ON V zasveti v rumeni barvi.
Zasveti približno 60 sekund po
vključitvi kontakta. Sovoznikova
varnostna blazina je vklopljena.
OFF * zasveti v rumeni barvi.
Sovoznikova varnostna blazina je
izklopljena 3 61.
9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti medobratovanjem motorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite
strokovno pomoč v servisni delavnici.

Instrumenti in upravni elementi115Kontrolna lučka emisije
motorja Z sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti medobratovanjem motorja Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.
Če lučka utripa med
obratovanjem motorja Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka
elektronike motorja g sveti rumeno.
Dodatno je izpisano opozorilo ali
opozorilna koda.Vozilo potrebuje popravilo.
Poiščite strokovno pomoč v servisni delavnici.
Opozorila in obvestila o vozilu
3 127.
Zavorni sistem in sistem
sklopke
R sveti rdeče.
Nivo zavorne tekočine in tekočine
sklopke je prenizek 3 231.9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Sveti pri vključenem konaktu, če je
zategnjena mehanska ročna zavora
3 176.
Pritisnite pedal - sveti ali utripa rumeno.
Sveti
Za sprostitev električne ročne zavore
morate pritisniti zavorni pedal 3 176.
Za zagon motorja v načinu Autostop morate pritisniti pedal sklopke.
Sistem Stop-start 3 163.
Utripa
Za normalen zagon motorja morate
pritisniti pedal sklopke 3 18, 3 162.
Pri nekaterih različicah se na
voznikovem informacijskem zaslonu
(DIC) prikaže obvestilo 'Pritisnite
pedal' 3 127.
Električna ročna zavora
m sveti ali utripa rdeče.
Sveti Električna ročna zavora je zategnjena
3 176.

116Instrumenti in upravni elementi
Utripa
Električna ročna zavora ni docela
sproščena oz. zategnjena. Vključite
kontakt, pritisnite zavorni pedal in
poskusite ponastaviti sistem s
sprostitvijo in ponovnim vklopom
električne ročne zavore. Če m še
dalje utripa, nemudoma poiščite
servisno delavnico.
Napaka električne ročne
zavore j sveti ali utripa rumeno.
Sveti
Električna ročna zavora deluje z
zmanjšano silo 3 176.
Utripa Električna ročna zavora je v
servisnem režimu. Ustavite vozilo,
zategnite in sprostite električno ročno zavoro za ponastavitev.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem proti blokiranju
koles (ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka
ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v sistemu ABS. Zavorni sistem še vedno deluje,
vendar brez regulacije ABS.
Sistem proti blokiranju koles 3 175.
Preklop v višjo prestavo Ko je za manjšo porabo goriva
priporočljivo prestaviti v višjo
prestavo, sveti lučka [ v zeleni barvi
ali se prikaže kot simbol na
voznikovem informacijskem zaslonu
s kombiniranim prikazovalnikom višje stopnje.
Pri nekaterih izvedbah se prikaz
prestave pojavi kot polna stran na
voznikovem informacijskem zaslonu.
Pomočnik pri vožnji EcoFlex 3 131.
Servo volan
c sveti rumeno.
Sveti pri zmanjšani podpori
servo krmiljenja Podpora servo krmiljenja je
zmanjšana zaradi pregrevanja
sistema. Kontrolna lučka ugasne, ko
je sistem ohlajen.
Sistem Stop-start 3 163.
Sveti pri onemogočeni podpori servo krmiljenja Napaka v sistemu servo krmiljenja.
Poiščite servisno delavnico.

Instrumenti in upravni elementi117Opozarjanje o menjavi
voznega pasu ) sveti zeleno ali utripa rumeno.
Sveti zeleno
Sistem je vklopljen in pripravljen na delovanje.
Utripa rumeno
Sistem zazna nenameravano
menjavanje voznega pasu.
Ultrazvočni parkirni
pomočnik
r sveti rumeno.
Motnje v sistemu
ali
motnje v delovanju senzorjev, ki so
prekriti s snegom ali umazanijo
ali
motnje zaradi močnih zunanjih virov
ultra zvoka Ko je tovrstna motnja
odpravljena, sistem spet brezhibno
deluje.Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Ultrazvočni parkirni pomočnik 3 197.
Elektronski stabilnostni
nadzor izklopljen n sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni
nadzor in sistem proti
zdrsavanju koles b sveti ali utripa rumeno.
Sveti
V sistemu je napaka. Vožnjo lahko nadaljujete. Stabilnost vozila se
utegne zaradi slabših razmer na
vozišču poslabšati.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.Utripa
Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Elektronski nadzor stabilnosti 3 179,
sistem proti zdrsu pogonskih koles
3 178.
Traction Control sistem
izklopljen k sveti rumeno.
Sistem tedaj ne deluje.
Predgretje
! sveti rumeno.
Vključeno predgretje valjev. Deluje le
pri nizkih zunanjih temperaturah.
Filter sajastih delcev % sveti ali utripa rumeno.
Filter sajastih delcev je potrebno
izčistiti (regenerirati).

118Instrumenti in upravni elementi
Nadaljujte z vožnjo, dokler % ne
ugasne. Število vrtljajev naj med
postopkom samočiščenja ne pade
pod 2000.
Sveti
Filter sajastih delcev je nasičen.
Čimprej zaženite postopek čiščenja.
Utripa
Dosežena je maksimalna stopnja
nasičenosti filtra. Nemudoma
zaženite postopek čiščenja, da ne
pride do poškodb motorja.
Filter sajastih delcev 3 166, sistem
Stop-start 3 163.
AdBlue
Y utripa rumeno.
Nivo AdBlue je nizek. Dolijte AdBlue čim prej, sicer bo zagon motorja
onemogočen.
AdBlue 3 168.Sistem za nadzor tlaka v
pnevmatikah
w sveti ali utripa rumeno.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.
Utripa Motnje v sistemu ali pnevmatika brezsenzorja tlaka (npr. rezervno kolo).
Po 60 - 90 sekundah sveti lučka
neprekinjeno. Poiščite servisno
delavnico.
Tlak motornega olja I sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.Če lučka zasveti med
obratovanjem motorjaSvarilo
Podmazovanje motorja utegnejo
biti moteno. To lahko povzroči
okvare motorja in/ali blokiranje
pogona.
1. Pritisnite pedal sklopke.
2. Preklopite v prosti tek - ročico menjalnika pretaknite v N.
3. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
4. Izključite kontakt.
