Вождение и управление автомобилем239

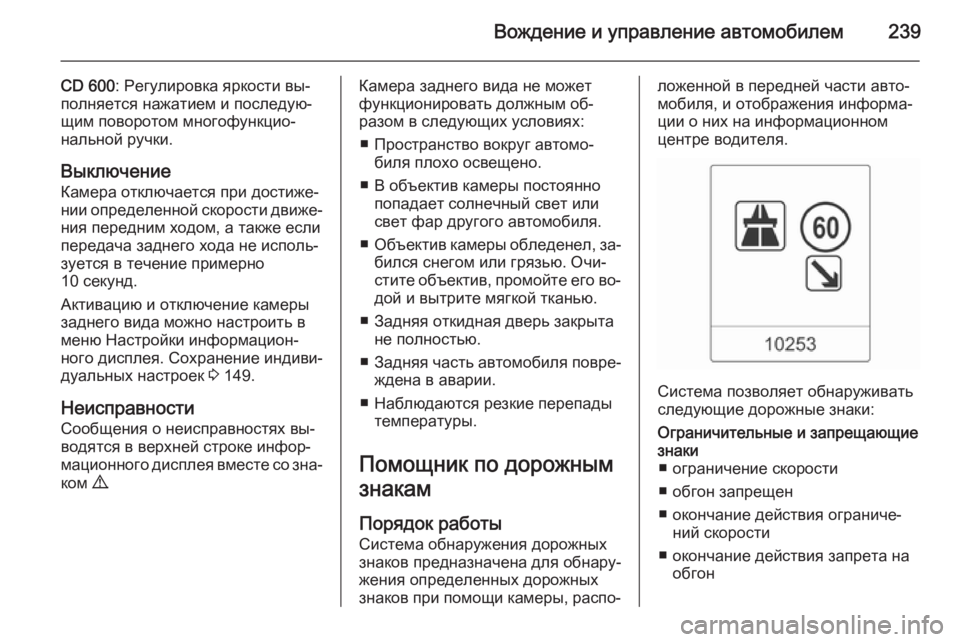

CD 600: Регулировка яркости вы‐
полняется нажатием и последую‐
щим поворотом многофункцио‐
нальной ручки.
Выключение Камера отключается при достиже‐
нии определенной скорости движе‐
ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Активацию и отключение камеры
заднего вида можно настроить в
меню Настройки информацион‐
ного дисплея. Сохранение индиви‐
дуальных настроек 3 149.
Неисправности
Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
■ Пространство вокруг автомо‐ биля плохо освещено.
■ В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
■ Объектив камеры обледенел, за‐
бился снегом или грязью. Очи‐ стите объектив, промойте его во‐ дой и вытрите мягкой тканью.
■ Задняя откидная дверь закрыта не полностью.
■ Задняя часть автомобиля повре‐
ждена в аварии.
■ Наблюдаются резкие перепады температуры.
Помощник по дорожным
знакам
Порядок работы
Система обнаружения дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на информационном центре водителя.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ■ ограничение скорости
■ обгон запрещен
■ окончание действия ограниче‐ ний скорости
■ окончание действия запрета на обгон

240Вождение и управление автомобилем

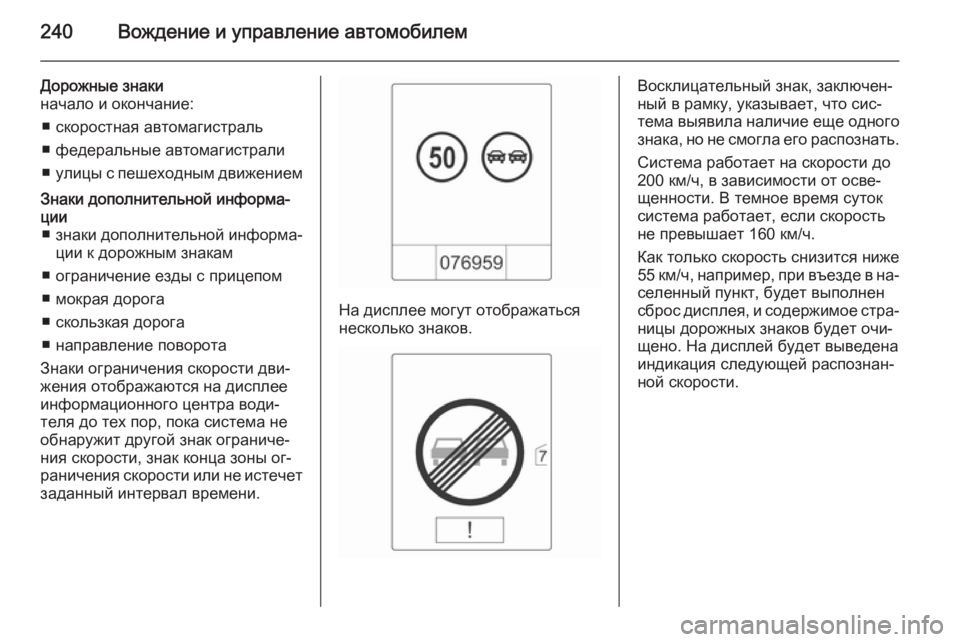

Дорожные знаки
начало и окончание:
■ скоростная автомагистраль
■ федеральные автомагистрали
■ улицы с пешеходным движениемЗнаки дополнительной информа‐
ции ■ знаки дополнительной информа‐
ции к дорожным знакам
■ ограничение езды с прицепом
■ мокрая дорога
■ скользкая дорога
■ направление поворота
Знаки ограничения скорости дви‐
жения отображаются на дисплее информационного центра води‐
теля до тех пор, пока система не
обнаружит другой знак ограниче‐
ния скорости, знак конца зоны ог‐
раничения скорости или не истечет заданный интервал времени.
На дисплее могут отображаться
несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его распознать.
Система работает на скорости до
200 км/ч, в зависимости от осве‐
щенности. В темное время суток
система работает, если скорость
не превышает 160 км/ч.
Как только скорость снизится ниже
55 км/ч, например , при въезде в на‐
селенный пункт, будет выполнен сброс дисплея, и содержимое стра‐
ницы дорожных знаков будет очи‐
щено. На дисплей будет выведена
индикация следующей распознан‐
ной скорости.

Вождение и управление автомобилем241

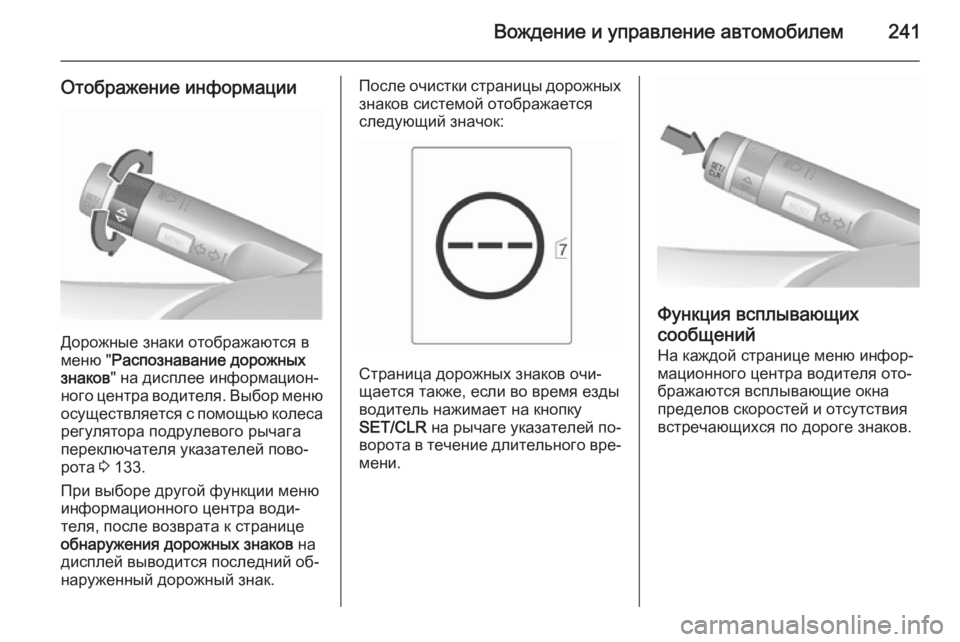

Отображение информации
Дорожные знаки отображаются в
меню " Распознавание дорожных
знаков " на дисплее информацион‐
ного центра водителя. Выбор меню осуществляется с помощью колесарегулятора подрулевого рычага
переключателя указателей пово‐
рота 3 133.
При выборе другой функции меню
информационного центра води‐
теля, после возврата к странице
обнаружения дорожных знаков на
дисплей выводится последний об‐ наруженный дорожный знак.
После очистки страницы дорожных
знаков системой отображается следующий значок:
Страница дорожных знаков очи‐
щается также, если во время езды водитель нажимает на кнопку
SET/CLR на рычаге указателей по‐
ворота в течение длительного вре‐ мени.
Функция всплывающих
сообщений
На каждой странице меню инфор‐
мационного центра водителя ото‐ бражаются всплывающие окна
пределов скоростей и отсутствия
встречающихся по дороге знаков.

242Вождение и управление автомобилем

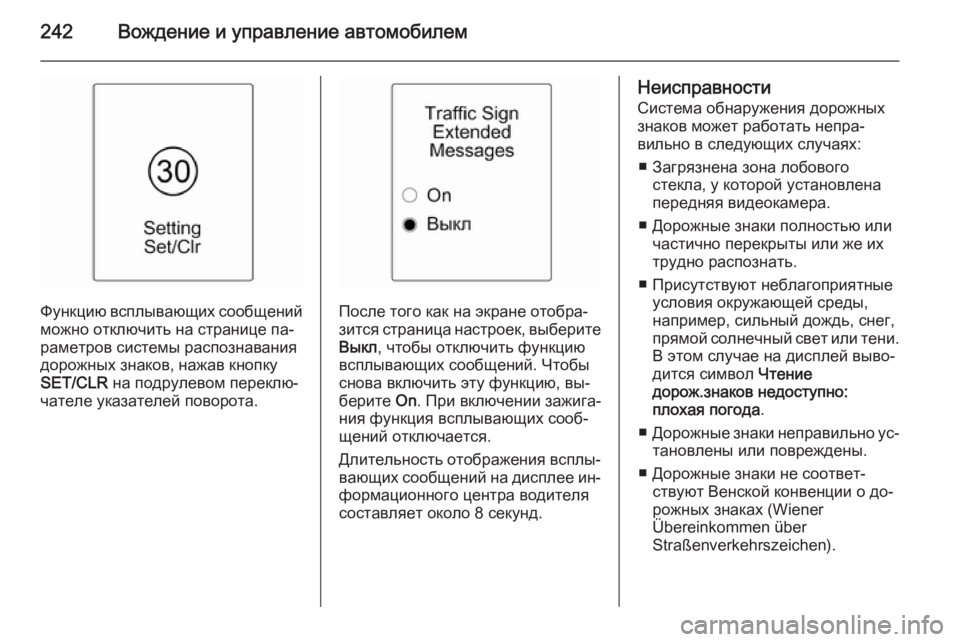

Функцию всплывающих сообщений
можно отключить на странице па‐
раметров системы распознавания
дорожных знаков, нажав кнопку
SET/CLR на подрулевом переклю‐
чателе указателей поворота.После того как на экране отобра‐
зится страница настроек, выберите Выкл , чтобы отключить функцию
всплывающих сообщений. Чтобы
снова включить эту функцию, вы‐
берите On. При включении зажига‐
ния функция всплывающих сооб‐
щений отключается.
Длительность отображения всплы‐
вающих сообщений на дисплее ин‐ формационного центра водителя
составляет около 8 секунд.
Неисправности
Система обнаружения дорожныхзнаков может работать непра‐
вильно в следующих случаях:
■ Загрязнена зона лобового стекла, у которой установлена
передняя видеокамера.
■ Дорожные знаки полностью или частично перекрыты или же их
трудно распознать.
■ Присутствуют неблагоприятные условия окружающей среды,
например, сильный дождь, снег, прямой солнечный свет или тени. В этом случае на дисплей выво‐
дится символ Чтение
дорож.знаков недоступно:
плохая погода .
■ Дорожные знаки неправильно ус‐
тановлены или повреждены.
■ Дорожные знаки не соответ‐ ствуют Венской конвенции о до‐
рожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).

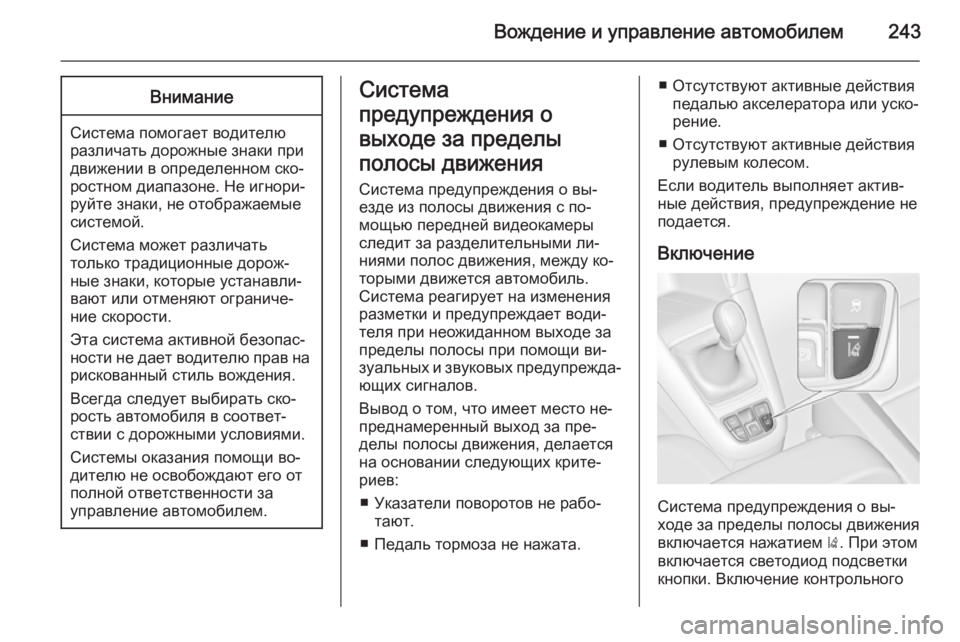

Вождение и управление автомобилем243Внимание
Система помогает водителю
различать дорожные знаки при
движении в определенном ско‐
ростном диапазоне. Не игнори‐
руйте знаки, не отображаемые
системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать ско‐
рость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи во‐
дителю не освобождают его от
полной ответственности за
управление автомобилем.
Система
предупреждения о
выходе за пределы
полосы движения
Система предупреждения о вы‐
езде из полосы движения с по‐
мощью передней видеокамеры
следит за разделительными ли‐
ниями полос движения, между ко‐
торыми движется автомобиль.
Система реагирует на изменения
разметки и предупреждает води‐
теля при неожиданном выходе за
пределы полосы при помощи ви‐
зуальных и звуковых предупрежда‐
ющих сигналов.
Вывод о том, что имеет место не‐
преднамеренный выход за пре‐
делы полосы движения, делается на основании следующих крите‐
риев:
■ Указатели поворотов не рабо‐ тают.
■ Педаль тормоза не нажата.■ Отсутствуют активные действия педалью акселератора или уско‐
рение.
■ Отсутствуют активные действия рулевым колесом.
Если водитель выполняет актив‐
ные действия, предупреждение не
подается.
Включение
Система предупреждения о вы‐
ходе за пределы полосы движения включается нажатием ). При этом
включается светодиод подсветки кнопки. Включение контрольного

244Вождение и управление автомобилем

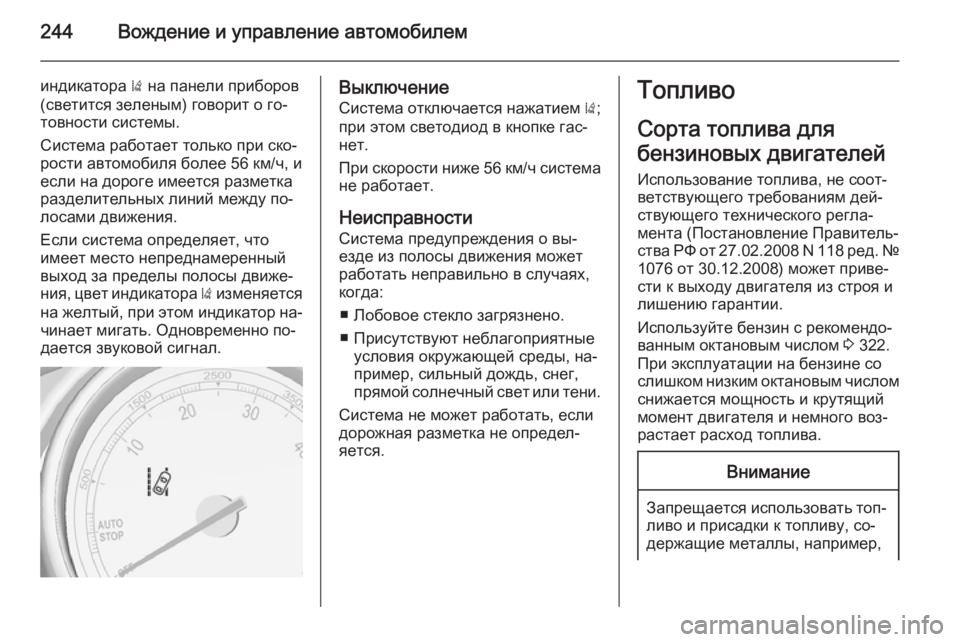

индикатора ) на панели приборов
(светится зеленым) говорит о го‐
товности системы.
Система работает только при ско‐
рости автомобиля более 56 км/ч, и если на дороге имеется разметка
разделительных линий между по‐
лосами движения.
Если система определяет, что
имеет место непреднамеренный
выход за пределы полосы движе‐
ния, цвет индикатора ) изменяется
на желтый, при этом индикатор на‐ чинает мигать. Одновременно по‐
дается звуковой сигнал.Выключение
Система отключается нажатием );
при этом светодиод в кнопке гас‐ нет.
При скорости ниже 56 км/ч система
не работает.
Неисправности Система предупреждения о вы‐
езде из полосы движения может
работать неправильно в случаях,
когда:
■ Лобовое стекло загрязнено.
■ Присутствуют неблагоприятные условия окружающей среды, на‐
пример, сильный дождь, снег,
прямой солнечный свет или тени.
Система не может работать, если дорожная разметка не определ‐яется.Топливо
Сорта топлива для
бензиновых двигателей Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. №
1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя и
лишению гарантии.
Используйте бензин с рекомендо‐
ванным октановым числом 3 322.
При эксплуатации на бензине со слишком низким октановым числом снижается мощность и крутящий
момент двигателя и немного воз‐
растает расход топлива.Внимание
Запрещается использовать топ‐ ливо и присадки к топливу, со‐
держащие металлы, например,

Вождение и управление автомобилем245присадки на основе марганца.
Это может привести к повреж‐
дению двигателя.Внимание
При использовании бензина с
низким октановым числом воз‐
можно нарушение процесса сго‐
рания и двигатель может быть
поврежден.

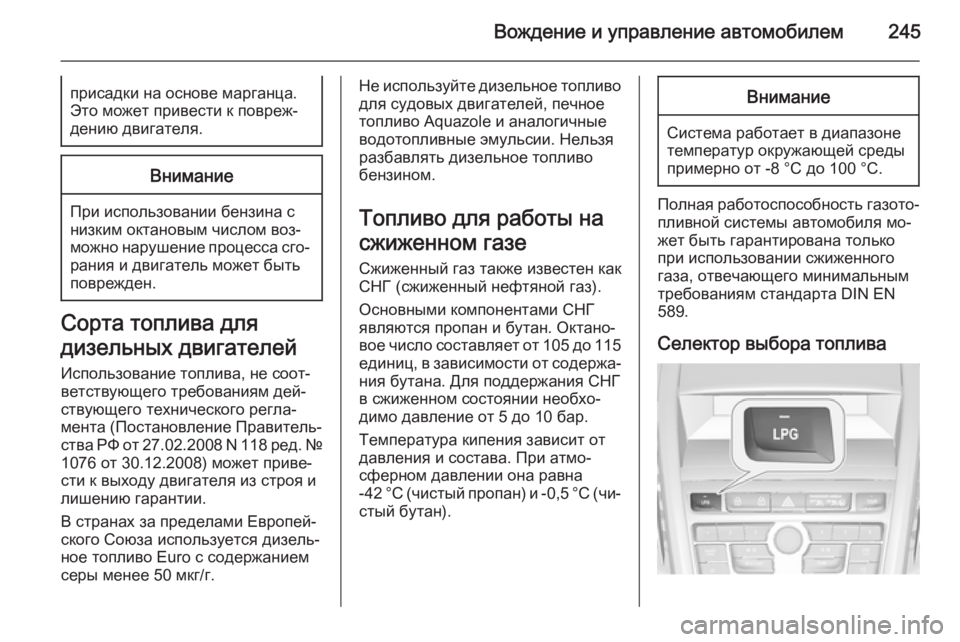

Сорта топлива для
дизельных двигателей Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐ ства РФ от 27.02.2008 N 118 ред. № 1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя и
лишению гарантии.
В странах за пределами Европей‐
ского Союза используется дизель‐ ное топливо Euro с содержанием
серы менее 50 мкг/г.
Не используйте дизельное топливо
для судовых двигателей, печное
топливо Aquazole и аналогичные водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.
Топливо для работы на
сжиженном газе
Сжиженный газ также известен как
СНГ (сжиженный нефтяной газ).
Основными компонентами СНГ
являются пропан и бутан. Октано‐
вое число составляет от 105 до 115 единиц, в зависимости от содержа‐
ния бутана. Для поддержания СНГ
в сжиженном состоянии необхо‐
димо давление от 5 до 10 бар.
Температура кипения зависит от
давления и состава. При атмо‐
сферном давлении она равна
-42 °C (чистый пропан) и -0,5 °C (чи‐
стый бутан).Внимание
Система работает в диапазоне
температур окружающей среды
примерно от -8 °C до 100 °C.
Полная работоспособность газото‐
пливной системы автомобиля мо‐
жет быть гарантирована только
при использовании сжиженного
газа, отвечающего минимальным
требованиям стандарта DIN EN
589.
Селектор выбора топлива

246Вождение и управление автомобилем

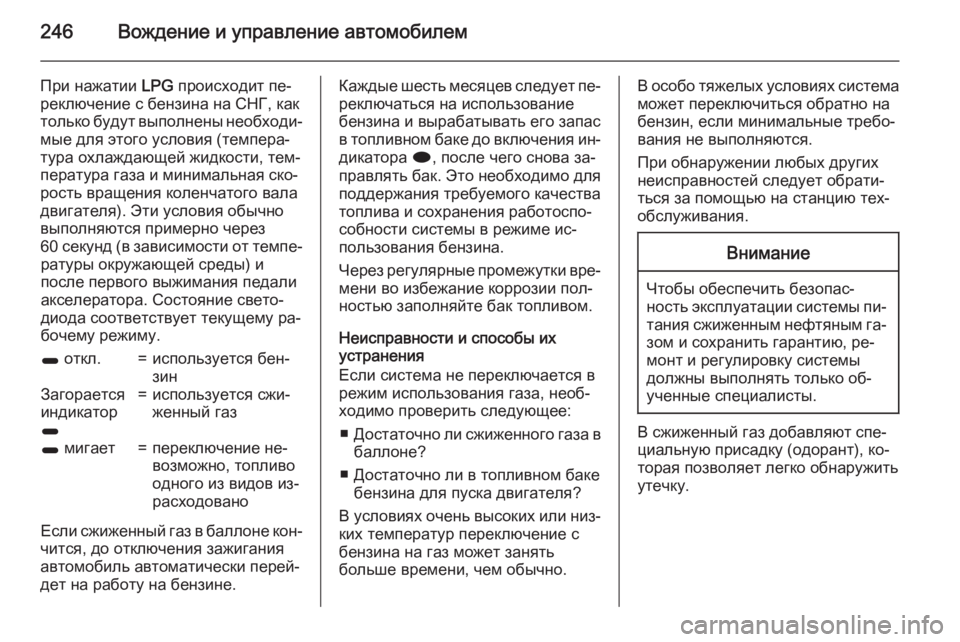

При нажатии LPG происходит пе‐
реключение с бензина на СНГ, как
только будут выполнены необходи‐
мые для этого условия (темпера‐
тура охлаждающей жидкости, тем‐
пература газа и минимальная ско‐
рость вращения коленчатого вала
двигателя). Эти условия обычно
выполняются примерно через
60 секунд (в зависимости от темпе‐ ратуры окружающей среды) и
после первого выжимания педали
акселератора. Состояние свето‐
диода соответствует текущему ра‐
бочему режиму.1 откл.=используется бен‐
зинЗагорается
индикатор
1=используется сжи‐
женный газ1 мигает=переключение не‐
возможно, топливо
одного из видов из‐
расходовано
Если сжиженный газ в баллоне кон‐
чится, до отключения зажигания
автомобиль автоматически перей‐ дет на работу на бензине.
Каждые шесть месяцев следует пе‐ реключаться на использование
бензина и вырабатывать его запас
в топливном баке до включения ин‐
дикатора i, после чего снова за‐
правлять бак. Это необходимо для
поддержания требуемого качества
топлива и сохранения работоспо‐ собности системы в режиме ис‐
пользования бензина.
Через регулярные промежутки вре‐ мени во избежание коррозии пол‐
ностью заполняйте бак топливом.
Неисправности и способы их
устранения
Если система не переключается в
режим использования газа, необ‐
ходимо проверить следующее:
■ Достаточно ли сжиженного газа в
баллоне?
■ Достаточно ли в топливном баке бензина для пуска двигателя?
В условиях очень высоких или низ‐ ких температур переключение с
бензина на газ может занять
больше времени, чем обычно.В особо тяжелых условиях система
может переключиться обратно на
бензин, если минимальные требо‐
вания не выполняются.
При обнаружении любых других
неисправностей следует обрати‐
ться за помощью на станцию тех‐
обслуживания.Внимание
Чтобы обеспечить безопас‐
ность эксплуатации системы пи‐ тания сжиженным нефтяным га‐зом и сохранить гарантию, ре‐
монт и регулировку системы
должны выполнять только об‐
ученные специалисты.
В сжиженный газ добавляют спе‐
циальную присадку (одорант), ко‐
торая позволяет легко обнаружить
утечку.

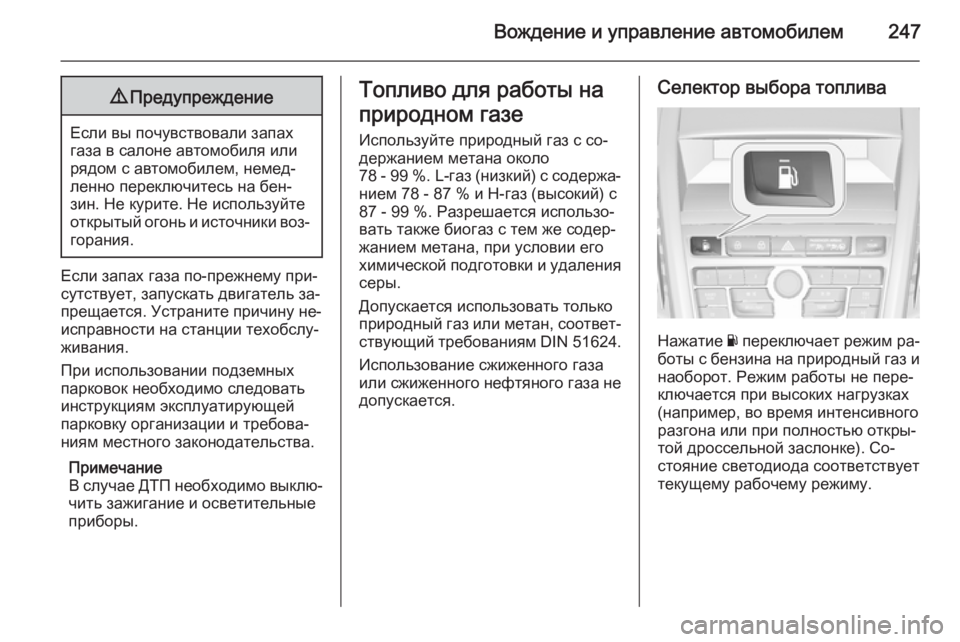

Вождение и управление автомобилем2479Предупреждение
Если вы почувствовали запах
газа в салоне автомобиля или
рядом с автомобилем, немед‐
ленно переключитесь на бен‐
зин. Не курите. Не используйте
открытый огонь и источники воз‐ горания.
Если запах газа по-прежнему при‐
сутствует, запускать двигатель за‐
прещается. Устраните причину не‐
исправности на станции техобслу‐
живания.
При использовании подземных парковок необходимо следовать инструкциям эксплуатирующей
парковку организации и требова‐
ниям местного законодательства.
Примечание
В случае ДТП необходимо выклю‐
чить зажигание и осветительные
приборы.
Топливо для работы на
природном газе
Используйте природный газ с со‐
держанием метана около
78 - 99 % . L-газ (низкий) с содержа‐
нием 78 - 87 % и H-газ (высокий) с
87 - 99 %. Разрешается использо‐
вать также биогаз с тем же содер‐
жанием метана, при условии его
химической подготовки и удаления серы.
Допускается использовать только
природный газ или метан, соответ‐ ствующий требованиям DIN 51624.
Использование сжиженного газа
или сжиженного нефтяного газа не
допускается.Селектор выбора топлива
Нажатие Y переключает режим ра‐
боты с бензина на природный газ и наоборот. Режим работы не пере‐
ключается при высоких нагрузках
(например, во время интенсивного
разгона или при полностью откры‐
той дроссельной заслонке). Со‐
стояние светодиода соответствует
текущему рабочему режиму.

248Вождение и управление автомобилем
1 откл.=езда на природном
газеЗагорается
индикатор
1=используется бен‐
зин1 мигает=переключение не‐
возможно, топливо
одного из видов из‐
расходовано
Если природный газ в баллоне кон‐
чится, до отключения зажигания
автомобиль автоматически перей‐
дет на работу на бензине.
Если баллоны для природного газа
не будут заполнены заново, то до
повторного запуска двигателя
нужно будет вручную переключить
систему в режим работы на бен‐
зине. Это нужно сделать для того,
чтобы избежать повреждения ката‐
лизатора (при нерегулярной по‐
даче топлива он перегревается).
При многократном нажатии на пе‐
реключатель режима работы за ко‐ роткое время включается блоки‐
ровка переключения. Двигатель
продолжает работать в текущем
режиме. Блокировка будет дей‐
ствовать до выключения зажига‐
ния.
При работе на бензине могут не‐
значительно снизиться мощность и крутящий момент. Это нужно учи‐
тывать при определении стиля
вождения (например, при обгонах)
и нагрузки автомобиля (например,
при буксировке).
Каждые шесть месяцев следует пе‐
реключаться на использование
бензина и вырабатывать его запас
в топливном баке до включения ин‐
дикатора Y, после чего снова за‐
правлять бак. Это нужно для сохра‐
нения качества топлива и работо‐
способности системы при работе
на бензине.
Через регулярные промежутки вре‐
мени во избежание коррозии пол‐
ностью заполняйте бак топливом.Заправка9 Опасность
Перед заправкой топлива вы‐
ключите двигатель и дополни‐
тельные отопители, имеющие
собственные камеры сгорания.
Отключите мобильные теле‐
фоны.
Во время заправки соблюдайте
инструкции и правила техники
безопасности заправочной
станции.
