OPEL ZAFIRA C 2015.5 Инструкция по эксплуатации (in Russian)

Вождение и управление автомобилем259
Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в ис‐
ходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с ша‐
ровой опорой поворотом ключа в
положение e. Удалите ключ и за‐
кройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
■ Зеленая метка на поворотной ручке должна смотреть в сторону
зеленой метки на устройстве.
■ Между поворотной ручкой и тя‐ гово-сцепным устройством недолжно быть зазора.
■ Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
■ Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство ус‐ тановлено неправильно, обра‐
титесь за помощью на станцию
техобслуживания.

260Вождение и управление автомобилем
Демонтаж тягово-сцепногоустройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и по‐
верните ее до упора по часовой стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку. От‐ киньте разъем.
Система динамической
стабилизации прицепа
Если система обнаружит рыскание
прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.
Система динамической стабилиза‐
ции прицепа (TSA) - это компонент
электронной системы динамиче‐
ской стабилизации 3 203.

Уход за автомобилем261Уход за
автомобилемОбщая информация ................. 261
Проверка автомобиля .............. 263
Замена ламп ............................. 271
Электрооборудование .............280
Автомобильный инструмент ...286
Колеса и шины ......................... 287
Запуск от дополнительной
АКБ ............................................ 305
Буксировка ................................ 307
Внешний вид ............................ 309Общая информация
Аксессуары и
модернизация
автомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐ ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля ва‐
шего типа. Мы не разрешаем при‐
менение и не предоставляем га‐
рантий надежности другой продук‐
ции - даже если она официально
сертифицирована.
Не допускается вносить изменения
в электрические системы, напри‐
мер модифицировать электронные блоки управления (заменять ком‐
поненты).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранение Если автомобиль не будет исполь‐
зоваться несколько месяцев:
■ Вымойте автомобиль и нанесите
воск.
■ Проверьте слой воска в мотор‐ ном отсеке и на днище автомо‐
биля.
■ Очистить и произвести консерва‐
цию резиновых уплотнений.
■ Полностью заправьте топливный
бак.
■ Заменить моторное масло.
■ Слить жидкость из бачка омыва‐ теля.

262Уход за автомобилем
■ Проверить свойства защиты отзамерзания и антикоррозионной
защиты у охлаждающей жидко‐
сти.
■ Установите давление в шинах, указанное для полной загрузки.
■ Припарковать автомобиль в су‐ хом хорошо проветриваемом
месте. Включите первую пере‐
дачу или задний ход или устано‐
вите селектор передач в положе‐
ние Р. Примите меры, чтобы ав‐
томобиль не скатывался.
■ Стояночный тормоз не затяги‐ вать.
■ Открыть капот, закрыть все двери и запереть автомобиль.
■ Снимите зажим с "минусового" контакта аккумуляторной бата‐
реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.Вод в эксплуатацию
Когда вы захотите снова восполь‐
зоваться автомобилем:
■ Подключите зажим к минусовой клемме аккумуляторной батареиавтомобиля. Включите электро‐
стеклоподъемники.
■ Проверьте давление в шинах.
■ Заполните бачок стеклоомыва‐ теля.
■ Проверьте уровень моторного масла.
■ Проверьте уровень охлаждаю‐ щей жидкости.
■ При необходимости установите на место номерной знак.
Утилизация
отработавшего срок
службы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая ути‐
лизация предусмотрена законода‐
тельством, приведена на нашемсайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.
Утилизацию автомобилей с газото‐ пливной системой следует осу‐
ществлять в сервисных центрах,
уполномоченных для работы с дан‐
ным типом автомобилей.

Уход за автомобилем263Проверка автомобиляВыполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.
9 Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и вер‐
ните его в исходное положение.
Сдвиньте предохранительную за‐
щелку вбок к левой стороне авто‐
мобиля и откройте капот.
Капот удерживается в открытом со‐ стоянии с помощью газового упора.
Если в режиме Autostop будет от‐
крыта крышка капота, двигатель
будет запущен автоматически из соображений безопасности.
Закрывание
До закрывания капота нажать на
подпорку и прикрепить ее к держа‐
телю.

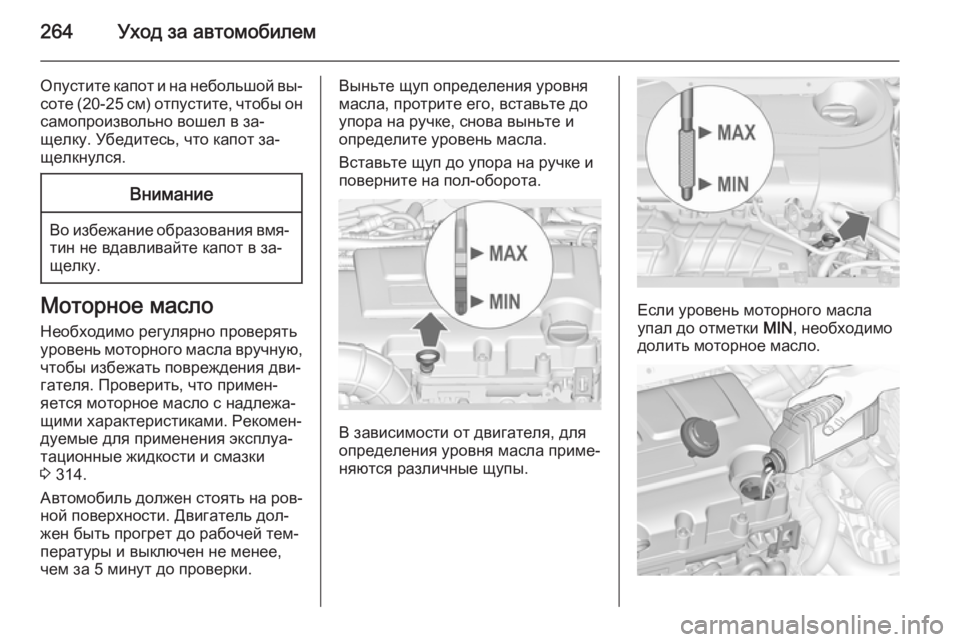

264Уход за автомобилем
Опустите капот и на небольшой вы‐
соте (20-25 см) отпустите, чтобы он самопроизвольно вошел в за‐
щелку. Убедитесь, что капот за‐
щелкнулся.Внимание
Во избежание образования вмя‐ тин не вдавливайте капот в за‐
щелку.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения дви‐
гателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения эксплуа‐
тационные жидкости и смазки
3 314.
Автомобиль должен стоять на ров‐
ной поверхности. Двигатель дол‐ жен быть прогрет до рабочей тем‐
пературы и выключен не менее,
чем за 5 минут до проверки.
Выньте щуп определения уровня
масла, протрите его, вставьте до
упора на ручке, снова выньте и
определите уровень масла.
Вставьте щуп до упора на ручке и
поверните на пол-оборота.
В зависимости от двигателя, для
определения уровня масла приме‐
няются различные щупы.
Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.

Уход за автомобилем265
Мы рекомендуем заливать то же
масло, которое использовалось при последней замене.
Уровень моторного масла не дол‐ жен быть выше верхней отметки
MAX на щупе.
На некоторых моделях двигателей
для доливки моторного масла тре‐
буется использовать воронку.
Воронка хранится в специальном
отделении на правой стенке багаж‐
ного отделения.
Используйте воронку для доливки
моторного масла в двигатель че‐
рез маслоналивное отверстие.
После дозаправки положите воро‐
нку в полиэтиленовый пакет и убе‐
рите в багажник.Внимание
Излишки масла необходимо
слить или откачать.
Заправочные емкости 3 331.
Установите крышку ровно и затя‐
ните ее.
Охлаждающая жидкость
двигателя
Температура замерзания охлаж‐
дающей жидкости составляет при‐
мерно -28°C. В автомобили, пред‐
назначенные для регионов с хо‐
лодным климатом, на сборочном
заводе заправляется охлаждаю‐
щая жидкость, имеющая темпера‐
туру замерзания около -37°C.
Внимание
Применяйте только разрешен‐
ную незамерзающую жидкость.
Уровень охлаждающей
жидкости
Внимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.

266Уход за автомобилем
Если система охлаждения холод‐
ная, уровень охлаждающей жидко‐
сти должен быть выше заправоч‐
ной метки. Если уровень низкий,
долейте охлаждающую жидкость.9 Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку, постепенно
стравливая давление.
Для доливки следует использовать
смесь 1:1 концентрированного ан‐
тифриза и чистой водопроводной
воды. Если концентрат охлаждаю‐
щей жидкости в распоряжении от‐
сутствует, следует использовать
чистую водопроводную воду.
Плотно заверните крышку.
Двигатель B16DTH: после запуска
двигателя включите обогрев на
максимальной температуре и вен‐
тилятор как минимум на первом
уровне скорости приблизительно
на 5 минут . Таким образом обеспе‐
чивается удаление воздуха из сис‐
темы охлаждения.
Проверить в мастерской концен‐
трацию охлаждающей жидкости и
устранить причину убывания
уровня охлаждающей жидкости.
Рабочая жидкость
усилителя рулевого
управленияВнимание
Даже очень небольшое загряз‐
нение может привести к выходу
из строя или к ненадлежащей работе системы рулевого
управления. Следует строго
следить, чтобы загрязнения не
попадали в жидкость в бачке че‐ рез отверстие, закрытое крыш‐
кой бачка, или через штыковой
указатель уровня.
Проверять уровень рабочей жид‐
кости усилителя рулевого управле‐ ния обычно не требуется. Если во
время маневрирования раздается
необычный шум или усилитель ру‐
левого управления работает как-то не так, обратитесь за помощью на
станцию техобслуживания.

Уход за автомобилем267Жидкость омывателя
Залейте чистую воду, смешанную ссоответствующим количеством со‐
держащей антифриз промывочной
жидкости.
Внимание
При резком понижении темпе‐
ратуры или при пониженных
значениях температур защиту может обеспечить только жид‐
кость для омывателя с доста‐
точной концентрацией анти‐
фриза.
Тормозная система
При минимальной толщине накла‐ док тормозных колодок во время
торможения слышно визжание.
Можно продолжать движение, но
постарайтесь как можно скорее за‐ менить тормозные накладки.
После установки новых тормозных
колодок, первые несколько по‐
ездок избегайте резких торможе‐
ний.
Тормозная жидкость9 Предупреждение
Тормозная жидкость ядовита и
вызывает коррозию. Постарай‐
тесь, чтобы она не попала в
глаза, на кожу, одежду и на
окрашенные поверхности.
Уровень тормозной жидкости дол‐ жен находиться между метками
MIN и MAX .
Если уровень жидкости находится
ниже отметки MIN, обратитесь на
станцию техобслуживания.
Жидкость для тормозной системы
и сцепления 3 314.
Аккумуляторная батарея
автомобиля Автомобили без системы автома‐
тической остановки-запуска двига‐
теля оснащаются свинцово-ки‐
слотной аккумуляторной батареей.

268Уход за автомобилем
Автомобили с системой остановки-
запуска двигателя оснащаются ак‐
кумуляторной батареей типа AGM,
которая не является свинцово-ки‐
слотной.
Аккумуляторная батарея автомо‐
биля не требует технического об‐ служивания при условии, что при
движении автомобиля обеспечи‐
вается ее достаточная зарядка. Ак‐ кумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах сбора.
При простое автомобиля более
4 недель может потребоваться
подзарядка аккумуляторной бата‐
реи. Снимите зажим с "минусового"
контакта аккумуляторной батареи
автомобиля.
Перед тем как приступить к под‐ ключению и отключению контактов
аккумулятора, убедитесь, что за‐
жигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 169.
Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐ сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐
тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо за‐крыть заглушкой. Вентиляционные
отверстия около отрицательного
контакта должны быть открыты.
Используйте только такие аккуму‐
ляторные батареи для автомо‐ биля, которые могут разместитьсяпод расположенным выше батареи
блоком предохранителей.
На автомобилях, оборудованных
системой автоматической оста‐
новки и пуска двигателя, для за‐
мены "гелевых" аккумуляторных
батарей (выполненных по техноло‐
гии AGM) необходимо использо‐
вать точно такие же аккумулятор‐
ные батареи (AGM).
