Page 271 of 349

Уход за автомобилем269
Аккумулятор AGM имеет специаль‐
ное обозначение на корпусе. Реко‐ мендуется использовать для авто‐
мобиля фирменные аккумуляторы
компании Opel.
Примечание
Установка стороннего аккумуля‐
тора AGM (отличного от фирмен‐
ного аккумулятора Opel) может
привести к ухудшению работы
системы автоматической оста‐
новки и пуска двигателя.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐новки и пуска двигателя 3 185.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного ус‐
тройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 305.
Табличка с
предупредительными
знаками
Знаки имеют следующее значение:
■ Искры, использование открытого
огня и курение запрещаются.
■ Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
■ Храните аккумуляторную бата‐ рею в недоступном для детей
месте.
■ В аккумуляторной батарее нахо‐ дится серная кислота, которая
может стать причиной потери
зрения или сильных химических
ожогов.
■ Дополнительные сведения см. в руководстве по эксплуатации.
■ Рядом с аккумуляторной бата‐ реей могут присутствовать взры‐
воопасные газы.
Page 272 of 349

270Уход за автомобилемУдаление воздуха из
дизельной топливной
системы Если топливный бак был израсхо‐
дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включите за‐
жигание трижды, по 15 секунд каж‐
дый раз. После этого запустите двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее 5 секунд. Если двигатель
не запускается, обратитесь за по‐
мощью на станцию техобслужива‐
ния.Замена щеток
стеклоочистителя
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Стеклоочиститель заднего
стекла
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Page 273 of 349

Уход за автомобилем271Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐ коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар осу‐
ществляется со стороны мотор‐
ного отсека.
Галогенные фарыБигалогеновые блок-фары (1) с од‐
ной лампой для ближнего и даль‐ него света.
Передний указатель поворота (2) .
Боковой/дневной свет фар (3) .
Фара ближнего/дальнего
света (1)
1. Поверните колпачок (1) против часовой стрелки и извлеките
его.
2. Повернуть патрон лампы про‐ тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоединить патрон лампы от разъема, нажав на стопорный
выступ.
4. Замените лампу и подключите патрон к разъему.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Page 274 of 349

272Уход за автомобилем
Передний указатель поворота
(2)
1. Поверните патрон (2) против часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.
2. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
3. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Лампы указателей поворота/
фары, включаемые при езде в светлое время суток (3)
1. Поверните патрон (3) против часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.
Page 275 of 349

Уход за автомобилем273
2.Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Система адаптивного
переднего освещения9 Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
касайтесь этих узлов. Замену
ламп выполнять на станции тех‐ обслуживания.
Лампы передних указателей по‐ ворота и угловых фонарей мо‐
жет заменять пользователь.
Фары бокового света (1) .
Передний указатель поворота (2) .
В боковых и дневных ходовых
огнях применяются светодиоды, не подлежащие замене.
Фары бокового света (1) 1. Поверните колпачок (1) против часовой стрелки и извлеките
его.
Page 276 of 349

274Уход за автомобилем
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините лампу от разъ‐ ема, потянув ее.
4. Замените лампу и подключите патрон к разъему.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Передний указатель поворота
(2)1. Поверните патрон (2) против часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.
2. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
3. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Page 277 of 349

Уход за автомобилем275Противотуманная фараДоступ к лампам накаливания от‐
крывается снизу автомобиля.
1. Выверните из крышки наруж‐ ные винты, отмеченные стрел‐
ками.
2. Откиньте крышку.
Поверните патрон лампы про‐
тив часовой стрелки и извле‐
ките его из отражателя.
3. Отсоедините патрон лампы от разъема, нажав на язычок фик‐
сатора.
4. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
6. Установите крышку и закрепите
ее винтами.
Задние фонари
1. Откиньте заглушку винта.
Page 278 of 349

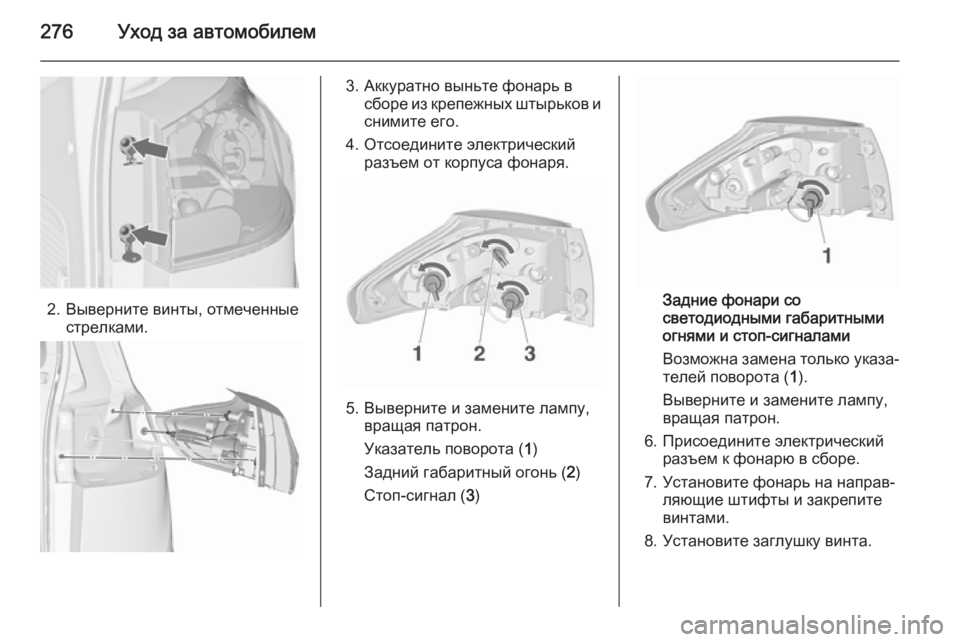

276Уход за автомобилем
2. Выверните винты, отмеченныестрелками.
3. Аккуратно выньте фонарь всборе из крепежных штырьков и
снимите его.
4. Отсоедините электрический разъем от корпуса фонаря.
5. Выверните и замените лампу, вращая патрон.
Указатель поворота ( 1)
Задний габаритный огонь ( 2)
Стоп-сигнал ( 3)
Задние фонари со
светодиодными габаритными
огнями и стоп-сигналами
Возможна замена только указа‐
телей поворота ( 1).
Выверните и замените лампу,
вращая патрон.
6. Присоедините электрический разъем к фонарю в сборе.
7. Установите фонарь на направ‐ ляющие штифты и закрепитевинтами.
8. Установите заглушку винта.
Page 279 of 349

Уход за автомобилем277
Фонари заднего хода (4) в
задней двери багажного отделения
1. Откройте заднюю дверь багаж‐ ного отделения и снимите за‐
глушку.
2. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его из рефлектора.
3. Потяните лампу, чтобы извлечь
ее из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установите заглушку.
Задний противотуманный фонарь
Доступ к лампам накаливания от‐
крывается снизу автомобиля.
1. Поверните патрон лампы про‐ тив часовой стрелки и извле‐
ките его из отражателя.
Page 280 of 349

278Уход за автомобилем
2. Извлеките лампу из патрона,вращая ее против часовой
стрелки.
3. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
Проверка ламп Включить зажигание, включить ос‐
вещение и проверить все лампы.
Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
