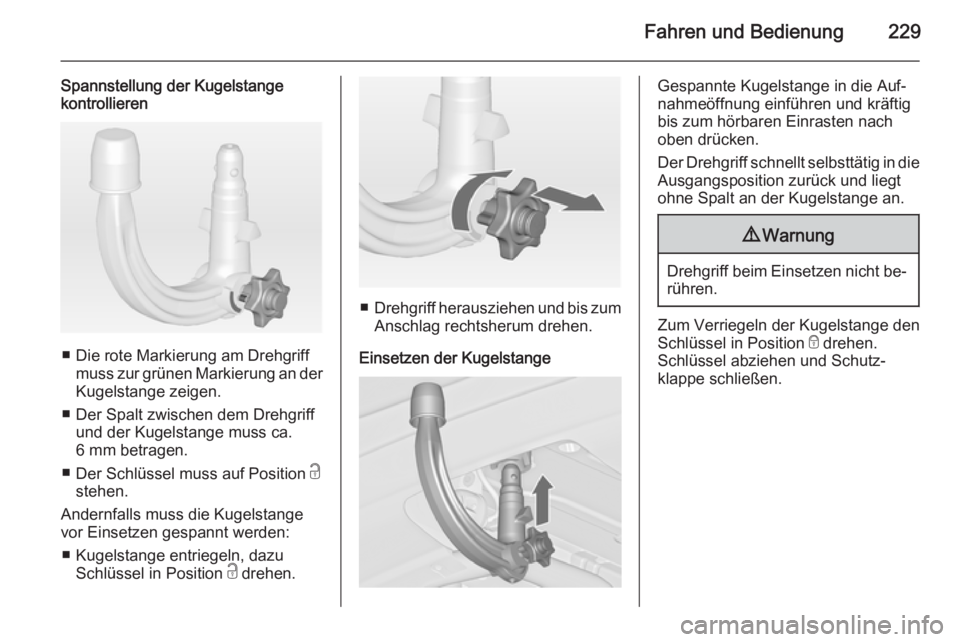

Fahren und Bedienung229
Spannstellung der Kugelstange
kontrollieren
■ Die rote Markierung am Drehgriff
muss zur grünen Markierung an derKugelstange zeigen.
■ Der Spalt zwischen dem Drehgriff und der Kugelstange muss ca.
6 mm betragen.
■ Der Schlüssel muss auf Position c
stehen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
■ Kugelstange entriegeln, dazu Schlüssel in Position c drehen.
■ Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die Auf‐
nahmeöffnung einführen und kräftig
bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht be‐
rühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐
klappe schließen.

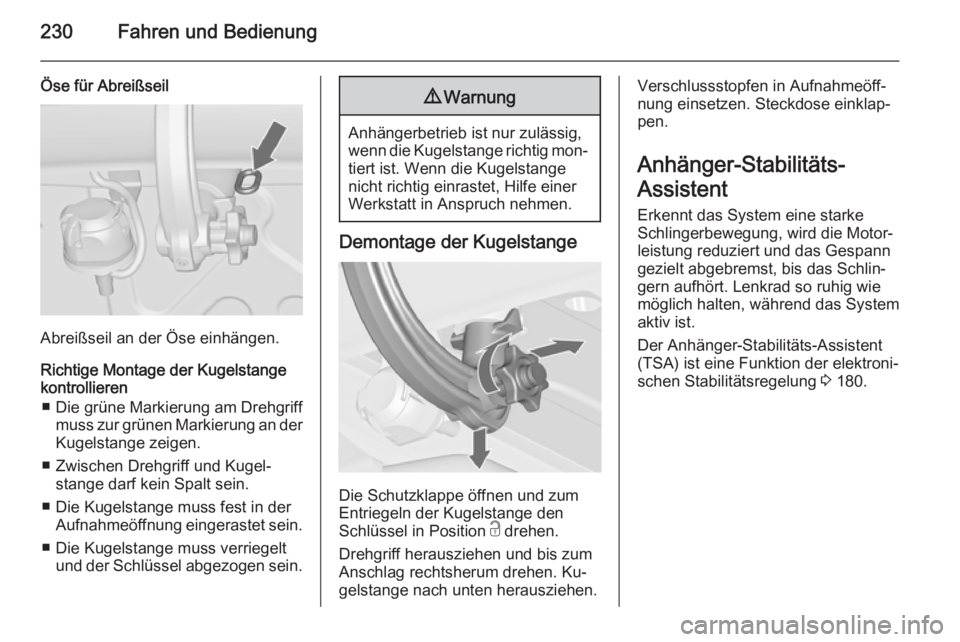

230Fahren und Bedienung
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
■ Die grüne Markierung am Drehgriff muss zur grünen Markierung an derKugelstange zeigen.
■ Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
■ Die Kugelstange muss fest in der Aufnahmeöffnung eingerastet sein.
■ Die Kugelstange muss verriegelt und der Schlüssel abgezogen sein.
9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐ tiert ist. Wenn die Kugelstange
nicht richtig einrastet, Hilfe einer
Werkstatt in Anspruch nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und zum
Entriegeln der Kugelstange den
Schlüssel in Position c drehen.
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen. Ku‐
gelstange nach unten herausziehen.
Verschlussstopfen in Aufnahmeöff‐
nung einsetzen. Steckdose einklap‐
pen.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann
gezielt abgebremst, bis das Schlin‐
gern aufhört. Lenkrad so ruhig wie
möglich halten, während das System
aktiv ist.
Der Anhänger-Stabilitäts-Assistent
(TSA) ist eine Funktion der elektroni‐
schen Stabilitätsregelung 3 180.

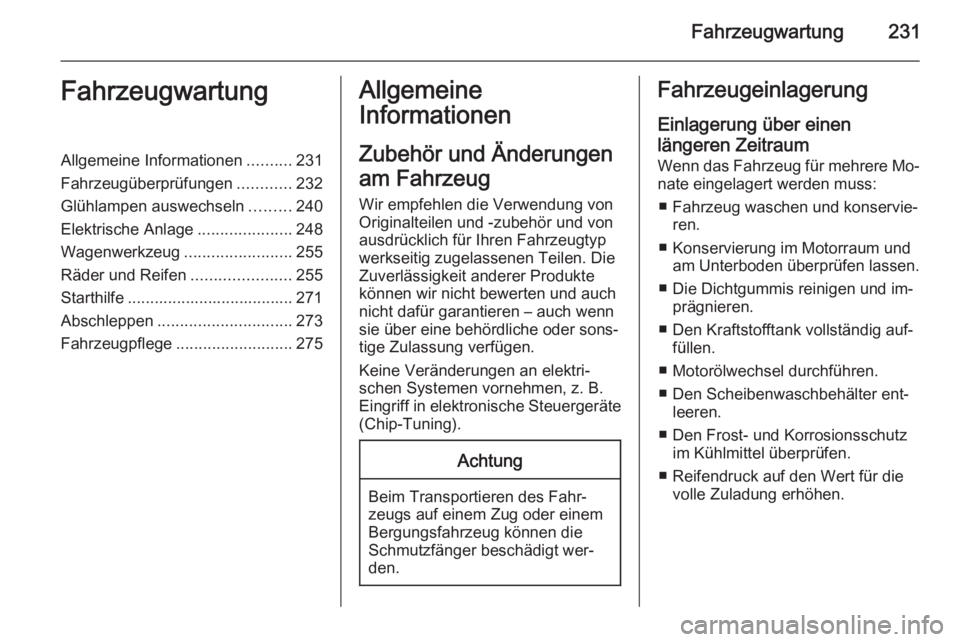

Fahrzeugwartung231FahrzeugwartungAllgemeine Informationen..........231
Fahrzeugüberprüfungen ............232
Glühlampen auswechseln .........240
Elektrische Anlage .....................248
Wagenwerkzeug ........................255
Räder und Reifen ......................255
Starthilfe ..................................... 271
Abschleppen .............................. 273
Fahrzeugpflege .......................... 275Allgemeine
Informationen
Zubehör und Änderungen
am Fahrzeug Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z. B.
Eingriff in elektronische Steuergeräte (Chip-Tuning).Achtung
Beim Transportieren des Fahr‐zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen
längeren Zeitraum Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
■ Fahrzeug waschen und konservie‐ ren.
■ Konservierung im Motorraum und am Unterboden überprüfen lassen.
■ Die Dichtgummis reinigen und im‐ prägnieren.
■ Den Kraftstofftank vollständig auf‐ füllen.
■ Motorölwechsel durchführen.
■ Den Scheibenwaschbehälter ent‐ leeren.
■ Den Frost- und Korrosionsschutz im Kühlmittel überprüfen.
■ Reifendruck auf den Wert für die volle Zuladung erhöhen.

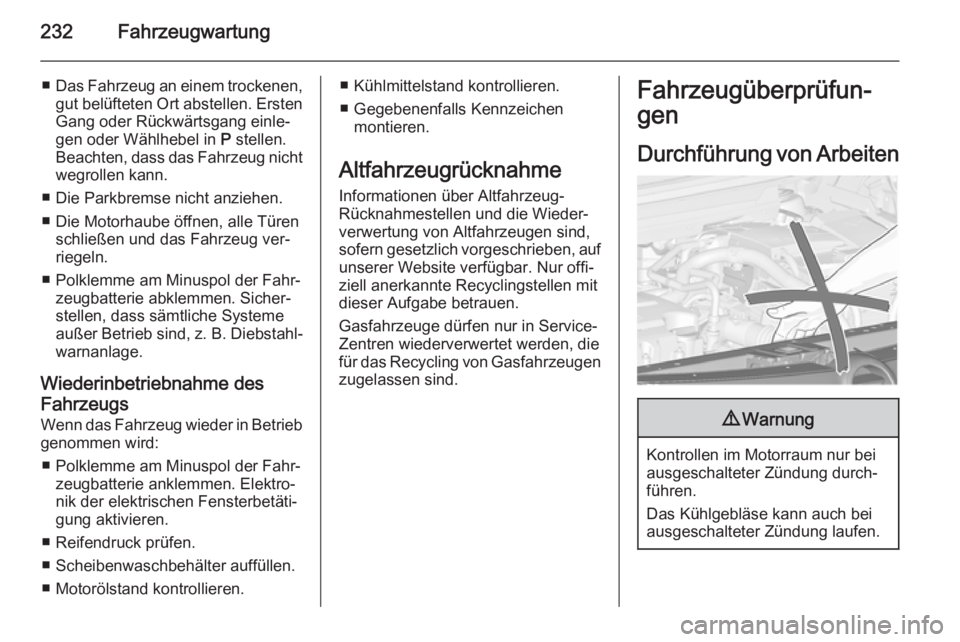

232Fahrzeugwartung
■Das Fahrzeug an einem trockenen,
gut belüfteten Ort abstellen. Ersten Gang oder Rückwärtsgang einle‐
gen oder Wählhebel in P stellen.
Beachten, dass das Fahrzeug nicht
wegrollen kann.
■ Die Parkbremse nicht anziehen.
■ Die Motorhaube öffnen, alle Türen schließen und das Fahrzeug ver‐
riegeln.
■ Polklemme am Minuspol der Fahr‐ zeugbatterie abklemmen. Sicher‐
stellen, dass sämtliche Systeme
außer Betrieb sind, z. B. Diebstahl‐
warnanlage.
Wiederinbetriebnahme des
Fahrzeugs Wenn das Fahrzeug wieder in Betrieb
genommen wird:
■ Polklemme am Minuspol der Fahr‐ zeugbatterie anklemmen. Elektro‐nik der elektrischen Fensterbetäti‐
gung aktivieren.
■ Reifendruck prüfen.
■ Scheibenwaschbehälter auffüllen.
■ Motorölstand kontrollieren.■ Kühlmittelstand kontrollieren.
■ Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, auf
unserer Website verfügbar. Nur offi‐ ziell anerkannte Recyclingstellen mit
dieser Aufgabe betrauen.
Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.

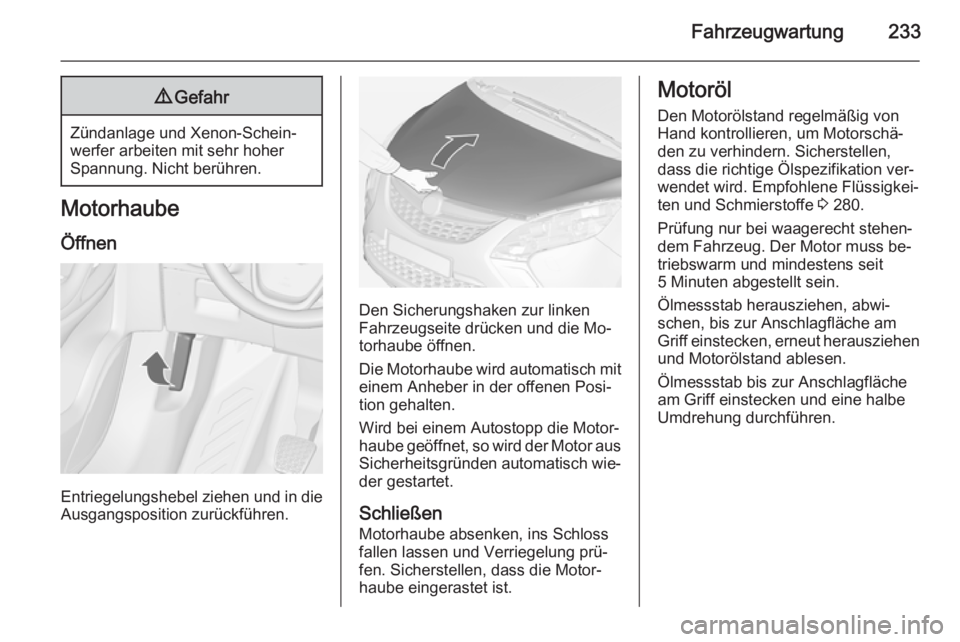

Fahrzeugwartung2339Gefahr
Zündanlage und Xenon-Schein‐
werfer arbeiten mit sehr hoher
Spannung. Nicht berühren.
Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die Mo‐ torhaube öffnen.
Die Motorhaube wird automatisch mit einem Anheber in der offenen Posi‐
tion gehalten.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus Sicherheitsgründen automatisch wie‐
der gestartet.
Schließen
Motorhaube absenken, ins Schloss fallen lassen und Verriegelung prü‐ fen. Sicherstellen, dass die Motor‐
haube eingerastet ist.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Sicherstellen,
dass die richtige Ölspezifikation ver‐
wendet wird. Empfohlene Flüssigkei‐
ten und Schmierstoffe 3 280.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss be‐
triebswarm und mindestens seit
5 Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.

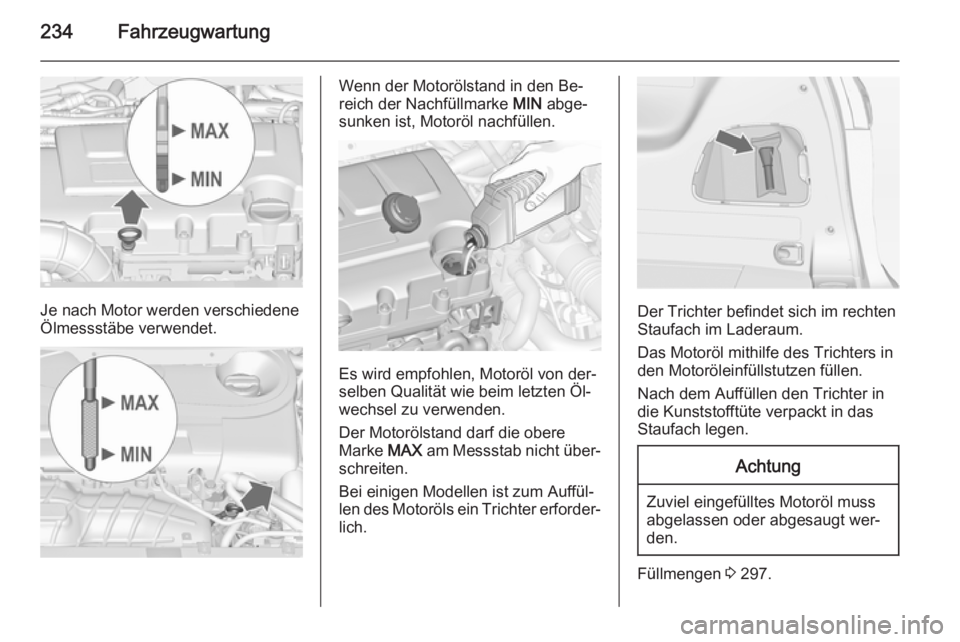

234Fahrzeugwartung
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.
Wenn der Motorölstand in den Be‐
reich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Es wird empfohlen, Motoröl von der‐
selben Qualität wie beim letzten Öl‐
wechsel zu verwenden.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Bei einigen Modellen ist zum Auffül‐
len des Motoröls ein Trichter erforder‐ lich.
Der Trichter befindet sich im rechten
Staufach im Laderaum.
Das Motoröl mithilfe des Trichters in
den Motoröleinfüllstutzen füllen.
Nach dem Auffüllen den Trichter in
die Kunststofftüte verpackt in das Staufach legen.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt wer‐
den.
Füllmengen 3 297.

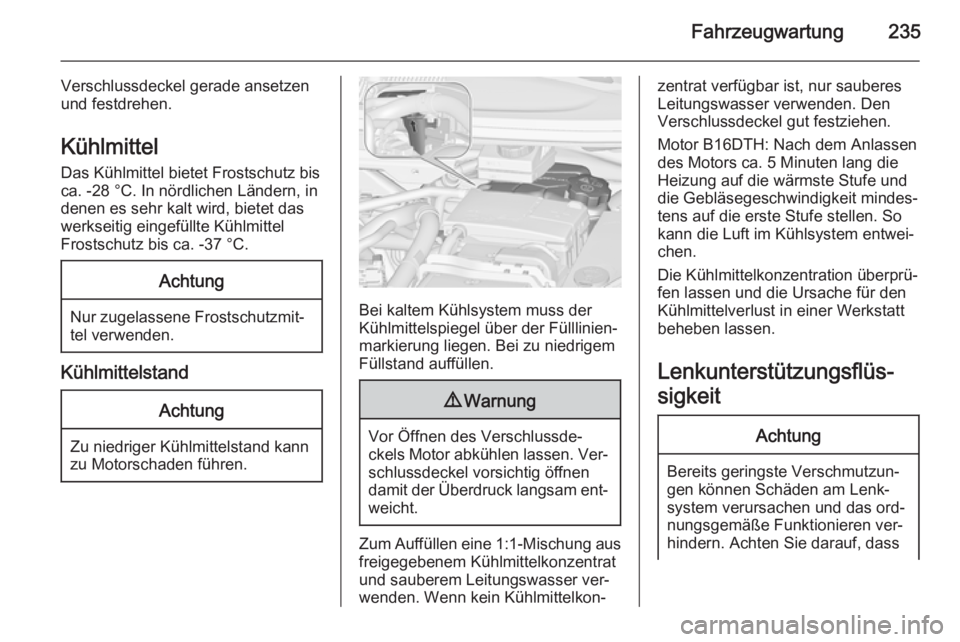

Fahrzeugwartung235
Verschlussdeckel gerade ansetzen
und festdrehen.
Kühlmittel
Das Kühlmittel bietet Frostschutz bis ca. -28 °C. In nördlichen Ländern, in
denen es sehr kalt wird, bietet das
werkseitig eingefüllte Kühlmittel
Frostschutz bis ca. -37 °C.Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittelstand
Achtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen. Ver‐ schlussdeckel vorsichtig öffnen
damit der Überdruck langsam ent‐
weicht.
Zum Auffüllen eine 1:1-Mischung aus
freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser ver‐
wenden. Wenn kein Kühlmittelkon‐
zentrat verfügbar ist, nur sauberes
Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen.
Motor B16DTH: Nach dem Anlassen
des Motors ca. 5 Minuten lang die
Heizung auf die wärmste Stufe und
die Gebläsegeschwindigkeit mindes‐
tens auf die erste Stufe stellen. So
kann die Luft im Kühlsystem entwei‐
chen.
Die Kühlmittelkonzentration überprü‐
fen lassen und die Ursache für den
Kühlmittelverlust in einer Werkstatt
beheben lassen.
Lenkunterstützungsflüs‐
sigkeitAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Lenk‐
system verursachen und das ord‐
nungsgemäße Funktionieren ver‐
hindern. Achten Sie darauf, dass

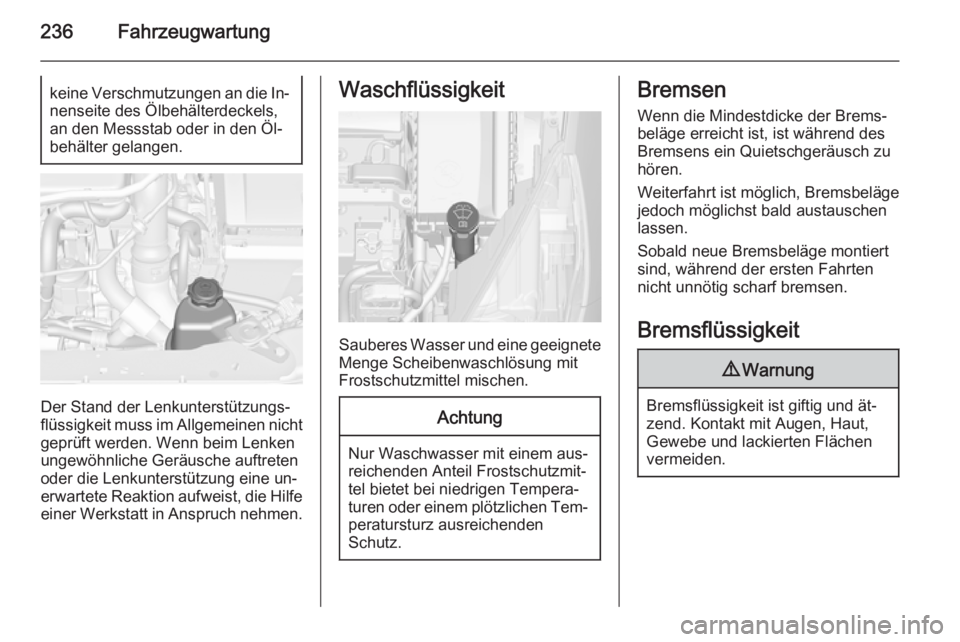

236Fahrzeugwartungkeine Verschmutzungen an die In‐nenseite des Ölbehälterdeckels,
an den Messstab oder in den Öl‐
behälter gelangen.
Der Stand der Lenkunterstützungs‐
flüssigkeit muss im Allgemeinen nicht
geprüft werden. Wenn beim Lenken
ungewöhnliche Geräusche auftreten oder die Lenkunterstützung eine un‐
erwartete Reaktion aufweist, die Hilfe einer Werkstatt in Anspruch nehmen.
Waschflüssigkeit
Sauberes Wasser und eine geeignete
Menge Scheibenwaschlösung mit
Frostschutzmittel mischen.
Achtung
Nur Waschwasser mit einem aus‐
reichenden Anteil Frostschutzmit‐
tel bietet bei niedrigen Tempera‐
turen oder einem plötzlichen Tem‐ peratursturz ausreichenden
Schutz.
Bremsen
Wenn die Mindestdicke der Brems‐
beläge erreicht ist, ist während des
Bremsens ein Quietschgeräusch zu
hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten
nicht unnötig scharf bremsen.
Bremsflüssigkeit9 Warnung
Bremsflüssigkeit ist giftig und ät‐
zend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.

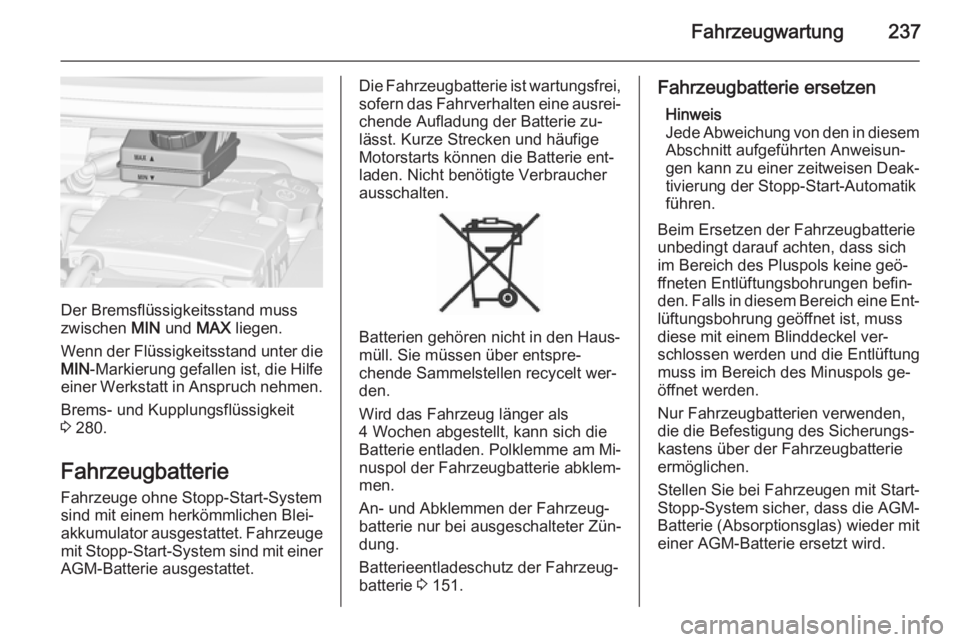

Fahrzeugwartung237
Der Bremsflüssigkeitsstand muss
zwischen MIN und MAX liegen.
Wenn der Flüssigkeitsstand unter die MIN -Markierung gefallen ist, die Hilfe
einer Werkstatt in Anspruch nehmen.
Brems- und Kupplungsflüssigkeit
3 280.

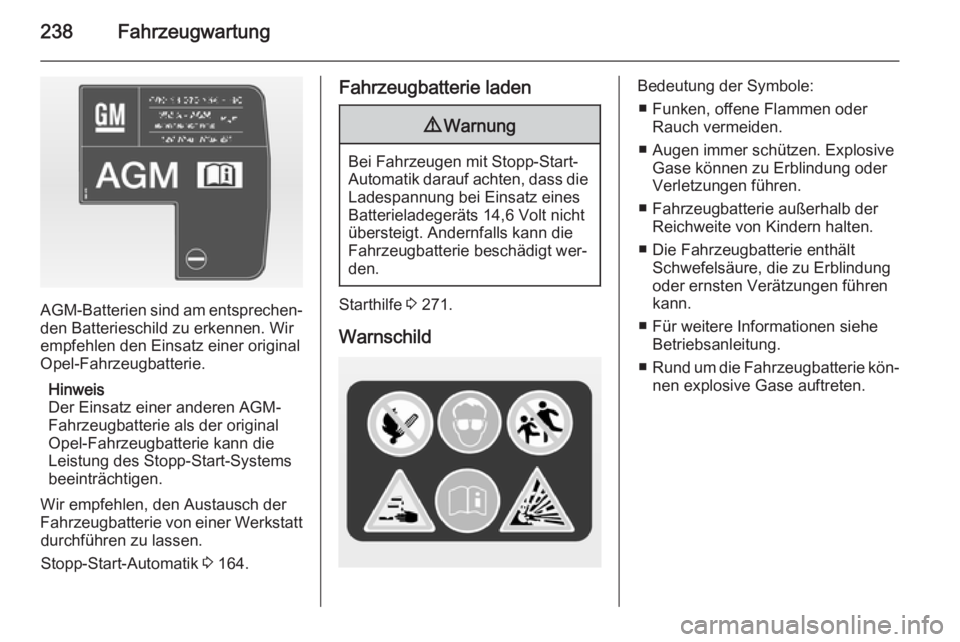

Fahrzeugbatterie
Fahrzeuge ohne Stopp-Start-System
sind mit einem herkömmlichen Blei‐ akkumulator ausgestattet. Fahrzeuge
mit Stopp-Start-System sind mit einer
AGM-Batterie ausgestattet.
Die Fahrzeugbatterie ist wartungsfrei, sofern das Fahrverhalten eine ausrei‐
chende Aufladung der Batterie zu‐
lässt. Kurze Strecken und häufige
Motorstarts können die Batterie ent‐
laden. Nicht benötigte Verbraucher
ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt wer‐
den.
Wird das Fahrzeug länger als
4 Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am Mi‐ nuspol der Fahrzeugbatterie abklem‐
men.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter Zün‐
dung.
Batterieentladeschutz der Fahrzeug‐
batterie 3 151.
Fahrzeugbatterie ersetzen
Hinweis
Jede Abweichung von den in diesem
Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung der Stopp-Start-Automatik
führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine geö‐
ffneten Entlüftungsbohrungen befin‐
den. Falls in diesem Bereich eine Ent‐ lüftungsbohrung geöffnet ist, muss
diese mit einem Blinddeckel ver‐
schlossen werden und die Entlüftung
muss im Bereich des Minuspols ge‐
öffnet werden.
Nur Fahrzeugbatterien verwenden, die die Befestigung des Sicherungs‐ kastens über der Fahrzeugbatterie
ermöglichen.
Stellen Sie bei Fahrzeugen mit Start-
Stopp-System sicher, dass die AGM-
Batterie (Absorptionsglas) wieder mit
einer AGM-Batterie ersetzt wird.

238Fahrzeugwartung
AGM-Batterien sind am entsprechen‐
den Batterieschild zu erkennen. Wir
empfehlen den Einsatz einer original
Opel-Fahrzeugbatterie.
Hinweis
Der Einsatz einer anderen AGM-
Fahrzeugbatterie als der original
Opel-Fahrzeugbatterie kann die
Leistung des Stopp-Start-Systems
beeinträchtigen.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt durchführen zu lassen.
Stopp-Start-Automatik 3 164.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt wer‐
den.
Starthilfe 3 271.
Warnschild
Bedeutung der Symbole: ■ Funken, offene Flammen oder Rauch vermeiden.
■ Augen immer schützen. Explosive Gase können zu Erblindung oder
Verletzungen führen.
■ Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
■ Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblindung
oder ernsten Verätzungen führen
kann.
■ Für weitere Informationen siehe Betriebsanleitung.
■ Rund um die Fahrzeugbatterie kön‐
nen explosive Gase auftreten.
