OPEL ZAFIRA C 2015 Gebruikershandleiding (in Dutch)
Manufacturer: OPEL, Model Year: 2015, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2015Pages: 307, PDF Size: 9.06 MB
Page 11 of 307

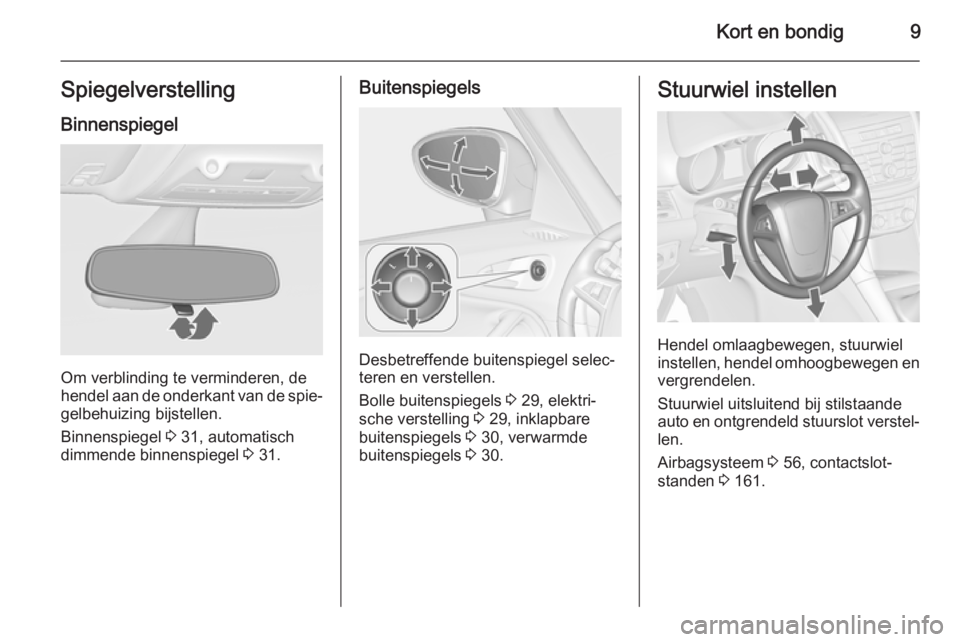

Kort en bondig9SpiegelverstellingBinnenspiegel
Om verblinding te verminderen, de
hendel aan de onderkant van de spie‐ gelbehuizing bijstellen.
Binnenspiegel 3 31, automatisch
dimmende binnenspiegel 3 31.
Buitenspiegels
Desbetreffende buitenspiegel selec‐
teren en verstellen.
Bolle buitenspiegels 3 29, elektri‐
sche verstelling 3 29, inklapbare
buitenspiegels 3 30, verwarmde
buitenspiegels 3 30.
Stuurwiel instellen
Hendel omlaagbewegen, stuurwiel
instellen, hendel omhoogbewegen en
vergrendelen.
Stuurwiel uitsluitend bij stilstaande
auto en ontgrendeld stuurslot verstel‐ len.
Airbagsysteem 3 56, contactslot‐
standen 3 161.
Page 12 of 307

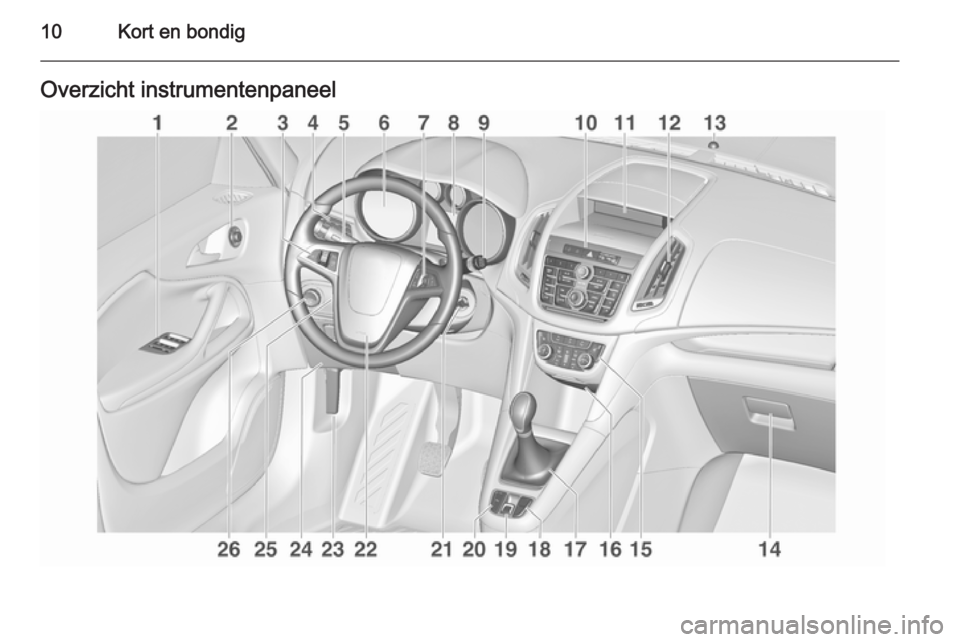

10Kort en bondigOverzicht instrumentenpaneel
Page 13 of 307

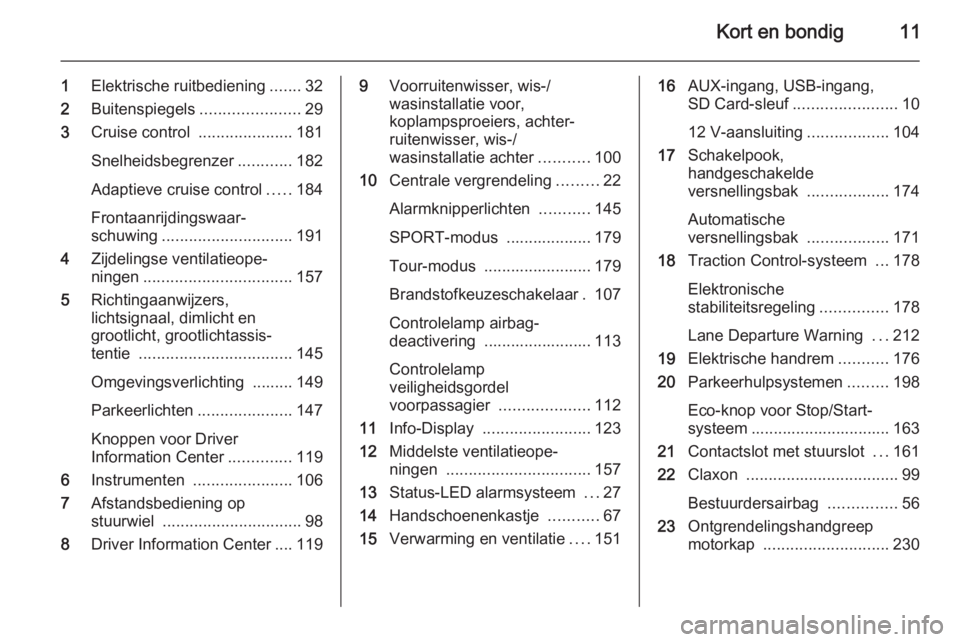

Kort en bondig11
1Elektrische ruitbediening .......32
2 Buitenspiegels ......................29
3 Cruise control .....................181
Snelheidsbegrenzer ............182
Adaptieve cruise control .....184
Frontaanrijdingswaar‐
schuwing ............................. 191
4 Zijdelingse ventilatieope‐
ningen ................................. 157
5 Richtingaanwijzers,
lichtsignaal, dimlicht en
grootlicht, grootlichtassis‐
tentie .................................. 145
Omgevingsverlichting ......... 149
Parkeerlichten .....................147
Knoppen voor Driver
Information Center ..............119
6 Instrumenten ...................... 106
7 Afstandsbediening op
stuurwiel ............................... 98
8 Driver Information Center .... 1199Voorruitenwisser, wis-/
wasinstallatie voor,
koplampsproeiers, achter‐
ruitenwisser, wis-/
wasinstallatie achter ...........100
10 Centrale vergrendeling .........22
Alarmknipperlichten ...........145
SPORT-modus ................... 179
Tour-modus ........................ 179
Brandstofkeuzeschakelaar . 107
Controlelamp airbag-
deactivering ........................ 113
Controlelamp
veiligheidsgordel
voorpassagier ....................112
11 Info-Display ........................ 123
12 Middelste ventilatieope‐
ningen ................................ 157
13 Status-LED alarmsysteem ...27
14 Handschoenenkastje ...........67
15 Verwarming en ventilatie ....15116 AUX-ingang, USB-ingang,
SD Card-sleuf ....................... 10
12 V-aansluiting ..................104
17 Schakelpook,
handgeschakelde
versnellingsbak ..................174
Automatische
versnellingsbak ..................171
18 Traction Control-systeem ...178
Elektronische stabiliteitsregeling ...............178
Lane Departure Warning ...212
19 Elektrische handrem ...........176
20 Parkeerhulpsystemen .........198
Eco-knop voor Stop/Start-
systeem ............................... 163
21 Contactslot met stuurslot ...161
22 Claxon .................................. 99
Bestuurdersairbag ...............56
23 Ontgrendelingshandgreep
motorkap ............................ 230
Page 14 of 307

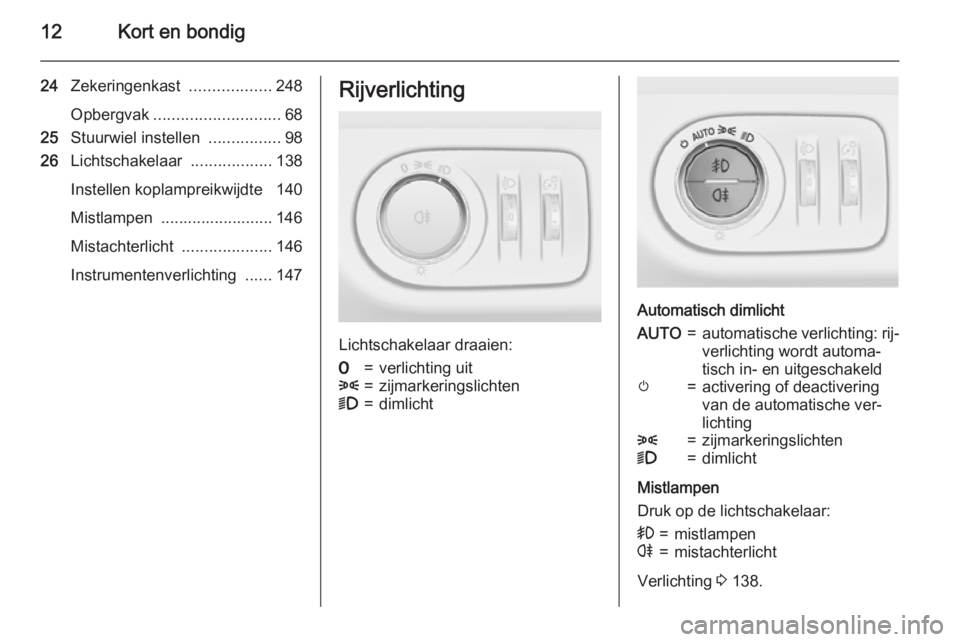

12Kort en bondig
24Zekeringenkast ..................248
Opbergvak ............................ 68
25 Stuurwiel instellen ................98
26 Lichtschakelaar ..................138
Instellen koplampreikwijdte 140
Mistlampen ......................... 146
Mistachterlicht ....................146
Instrumentenverlichting ......147Rijverlichting
Lichtschakelaar draaien:
7=verlichting uit8=zijmarkeringslichten9=dimlicht
Automatisch dimlicht
AUTO=automatische verlichting: rij‐
verlichting wordt automa‐
tisch in- en uitgeschakeldm=activering of deactivering
van de automatische ver‐
lichting8=zijmarkeringslichten9=dimlicht
Mistlampen
Druk op de lichtschakelaar:
>=mistlampenr=mistachterlicht
Verlichting 3 138.
Page 15 of 307

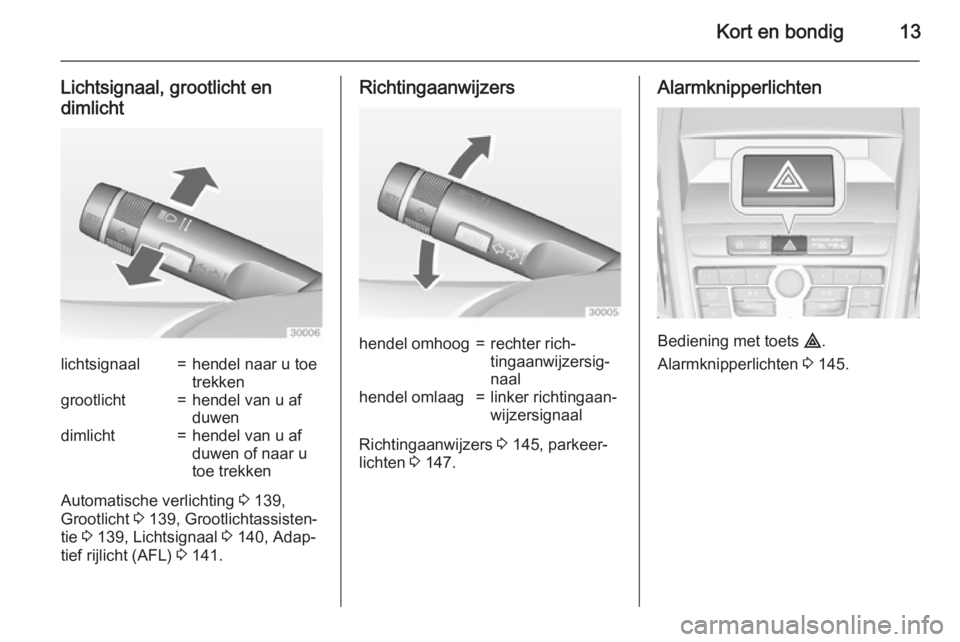

Kort en bondig13
Lichtsignaal, grootlicht en
dimlichtlichtsignaal=hendel naar u toe
trekkengrootlicht=hendel van u af
duwendimlicht=hendel van u af
duwen of naar u
toe trekken
Automatische verlichting 3 139,
Grootlicht 3 139, Grootlichtassisten‐
tie 3 139, Lichtsignaal 3 140, Adap‐
tief rijlicht (AFL) 3 141.
Richtingaanwijzershendel omhoog=rechter rich‐
tingaanwijzersig‐
naalhendel omlaag=linker richtingaan‐
wijzersignaal
Richtingaanwijzers 3 145, parkeer‐
lichten 3 147.
Alarmknipperlichten
Bediening met toets ¨.
Alarmknipperlichten 3 145.
Page 16 of 307
14Kort en bondigClaxon
j indrukken.
Wis-/wasinstallatie
VoorruitwissersHI=snelLO=langzaamINT=intervalwissen of automatisch
wissen met regensensorOFF=uit
Hendel omlaag in de stand 1x duwen
om wissers één slag te laten maken
wanneer de voorruitwisser uitgescha‐
keld is.
Voorruitwisser 3 100, wisserblad
vervangen 3 236.
Voorruit- en koplampsproeiers
Hendel naar u toe trekken.
Voorruitsproeiers en koplampsproei‐
ers 3 100, sproeiervloeistof 3 233.
Page 17 of 307

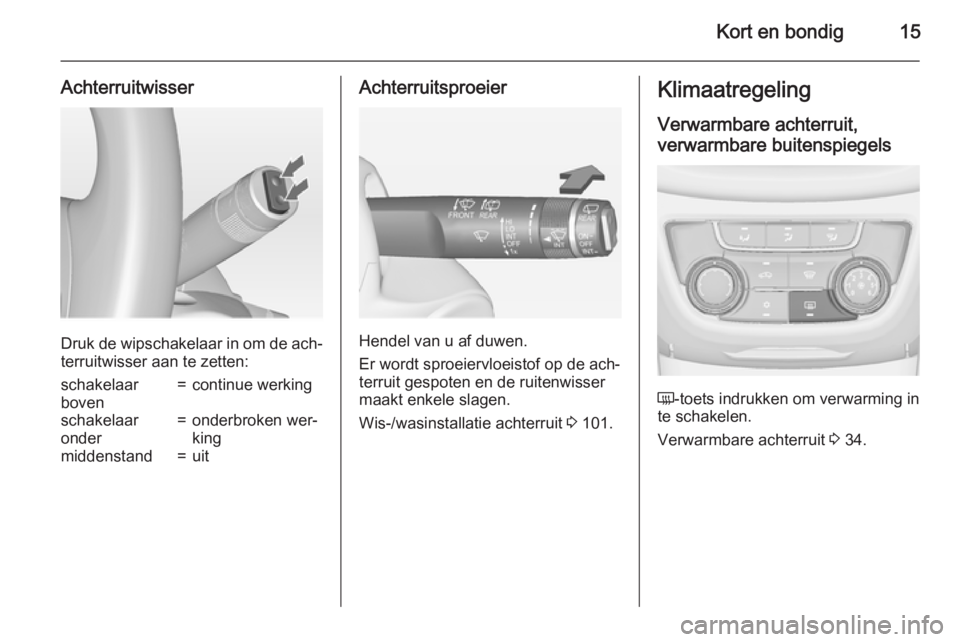

Kort en bondig15
Achterruitwisser
Druk de wipschakelaar in om de ach‐
terruitwisser aan te zetten:
schakelaar
boven=continue werkingschakelaar
onder=onderbroken wer‐
kingmiddenstand=uitAchterruitsproeier
Hendel van u af duwen.
Er wordt sproeiervloeistof op de ach‐
terruit gespoten en de ruitenwisser
maakt enkele slagen.
Wis-/wasinstallatie achterruit 3 101.
Klimaatregeling
Verwarmbare achterruit, verwarmbare buitenspiegels
Ü -toets indrukken om verwarming in
te schakelen.
Verwarmbare achterruit 3 34.
Page 18 of 307

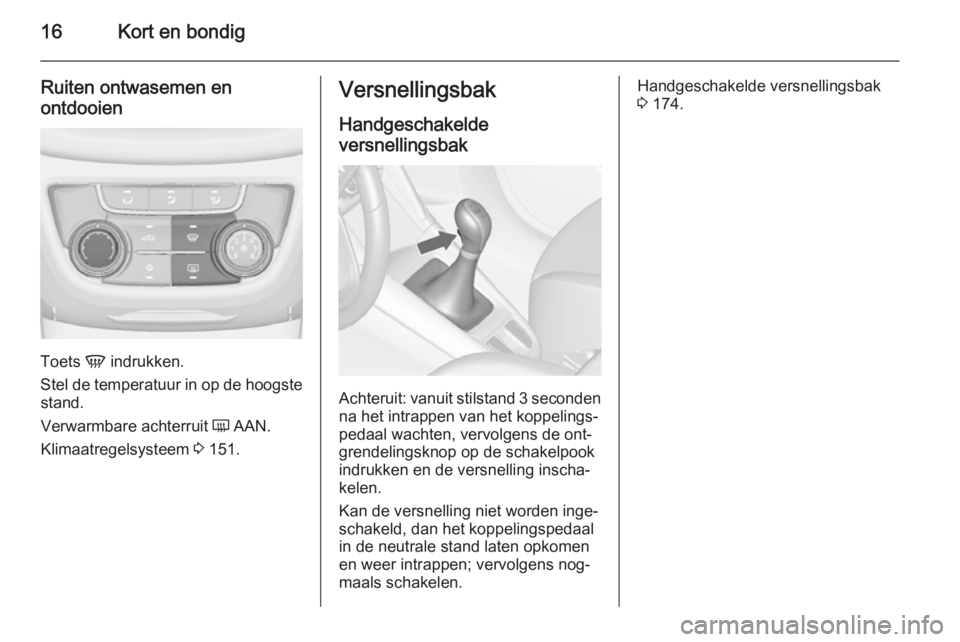

16Kort en bondig
Ruiten ontwasemen en
ontdooien
Toets V indrukken.
Stel de temperatuur in op de hoogste stand.
Verwarmbare achterruit Ü AAN.
Klimaatregelsysteem 3 151.
Versnellingsbak
Handgeschakelde
versnellingsbak
Achteruit: vanuit stilstand 3 seconden na het intrappen van het koppelings‐
pedaal wachten, vervolgens de ont‐
grendelingsknop op de schakelpook
indrukken en de versnelling inscha‐
kelen.
Kan de versnelling niet worden inge‐
schakeld, dan het koppelingspedaal
in de neutrale stand laten opkomen
en weer intrappen; vervolgens nog‐
maals schakelen.
Handgeschakelde versnellingsbak 3 174.
Page 19 of 307

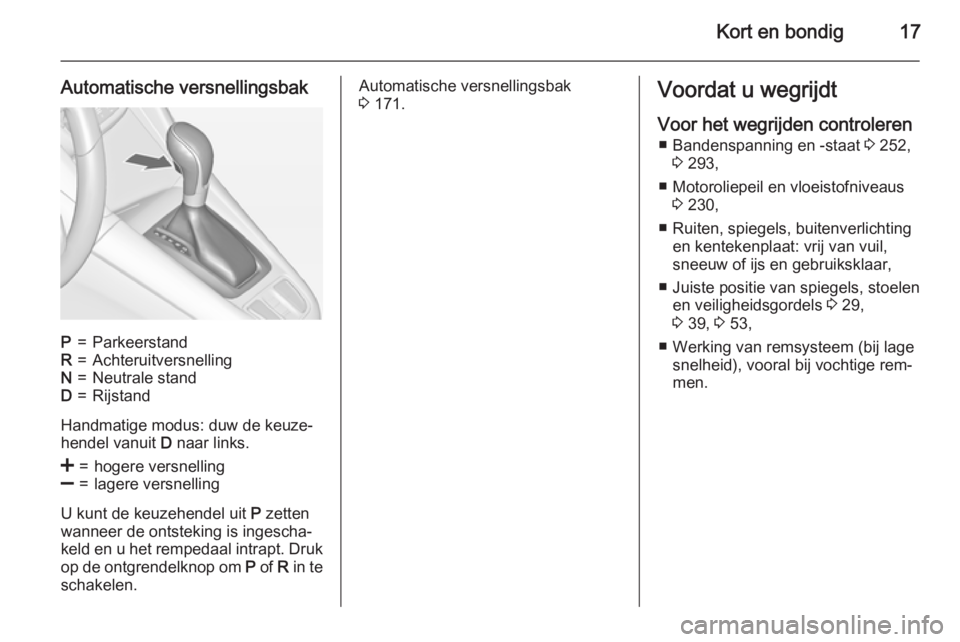

Kort en bondig17
Automatische versnellingsbakP=ParkeerstandR=AchteruitversnellingN=Neutrale standD=Rijstand
Handmatige modus: duw de keuze‐
hendel vanuit D naar links.
<=hogere versnelling]=lagere versnelling
U kunt de keuzehendel uit P zetten
wanneer de ontsteking is ingescha‐
keld en u het rempedaal intrapt. Druk op de ontgrendelknop om P of R in te
schakelen.
Automatische versnellingsbak
3 171.Voordat u wegrijdt
Voor het wegrijden controleren ■ Bandenspanning en -staat 3 252,
3 293,
■ Motoroliepeil en vloeistofniveaus 3 230,
■ Ruiten, spiegels, buitenverlichting en kentekenplaat: vrij van vuil,
sneeuw of ijs en gebruiksklaar,
■ Juiste positie van spiegels, stoelen en veiligheidsgordels 3 29,
3 39, 3 53,
■ Werking van remsysteem (bij lage snelheid), vooral bij vochtige rem‐
men.
Page 20 of 307

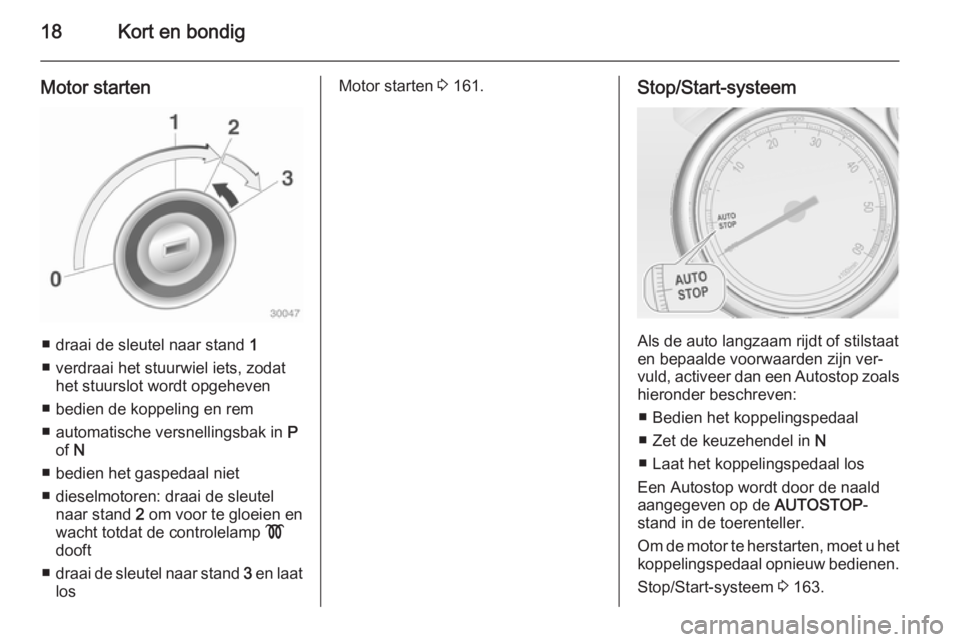

18Kort en bondig
Motor starten
■ draai de sleutel naar stand 1
■ verdraai het stuurwiel iets, zodat het stuurslot wordt opgeheven
■ bedien de koppeling en rem
■ automatische versnellingsbak in P
of N
■ bedien het gaspedaal niet
■ dieselmotoren: draai de sleutel naar stand 2 om voor te gloeien en
wacht totdat de controlelamp !
dooft
■ draai de sleutel naar stand 3 en laat
los
Motor starten 3 161.Stop/Start-systeem
Als de auto langzaam rijdt of stilstaat
en bepaalde voorwaarden zijn ver‐
vuld, activeer dan een Autostop zoals
hieronder beschreven:
■ Bedien het koppelingspedaal
■ Zet de keuzehendel in N
■ Laat het koppelingspedaal los
Een Autostop wordt door de naald
aangegeven op de AUTOSTOP-
stand in de toerenteller.
Om de motor te herstarten, moet u het koppelingspedaal opnieuw bedienen.
Stop/Start-systeem 3 163.
