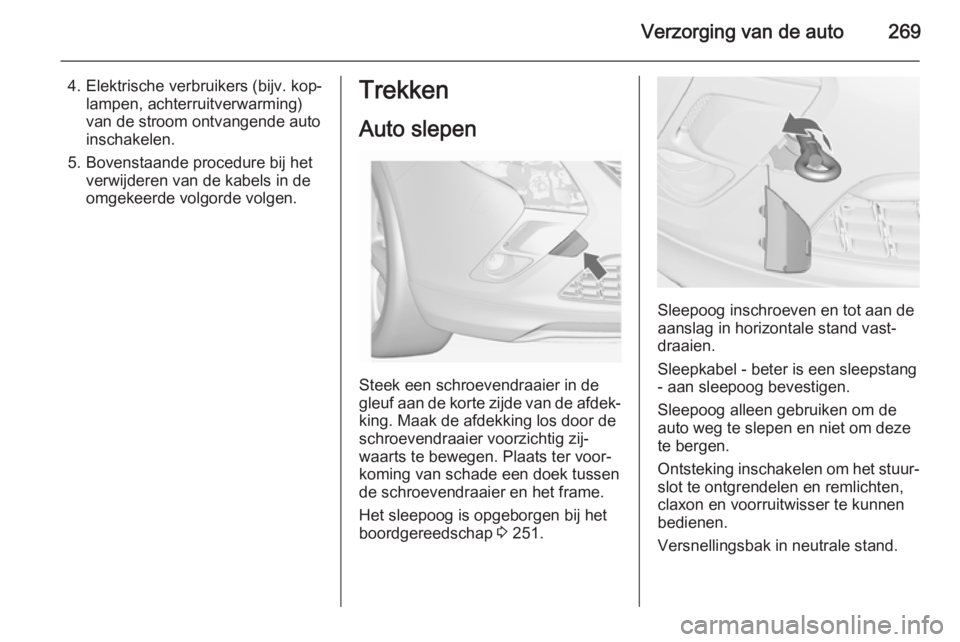

Verzorging van de auto269
4. Elektrische verbruikers (bijv. kop‐lampen, achterruitverwarming)
van de stroom ontvangende auto
inschakelen.
5. Bovenstaande procedure bij het verwijderen van de kabels in de
omgekeerde volgorde volgen.Trekken
Auto slepen
Steek een schroevendraaier in de
gleuf aan de korte zijde van de afdek‐ king. Maak de afdekking los door deschroevendraaier voorzichtig zij‐
waarts te bewegen. Plaats ter voor‐
koming van schade een doek tussen
de schroevendraaier en het frame.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 251.
Sleepoog inschroeven en tot aan de
aanslag in horizontale stand vast‐
draaien.
Sleepkabel - beter is een sleepstang
- aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Ontsteking inschakelen om het stuur‐
slot te ontgrendelen en remlichten,
claxon en voorruitwisser te kunnen
bedienen.
Versnellingsbak in neutrale stand.

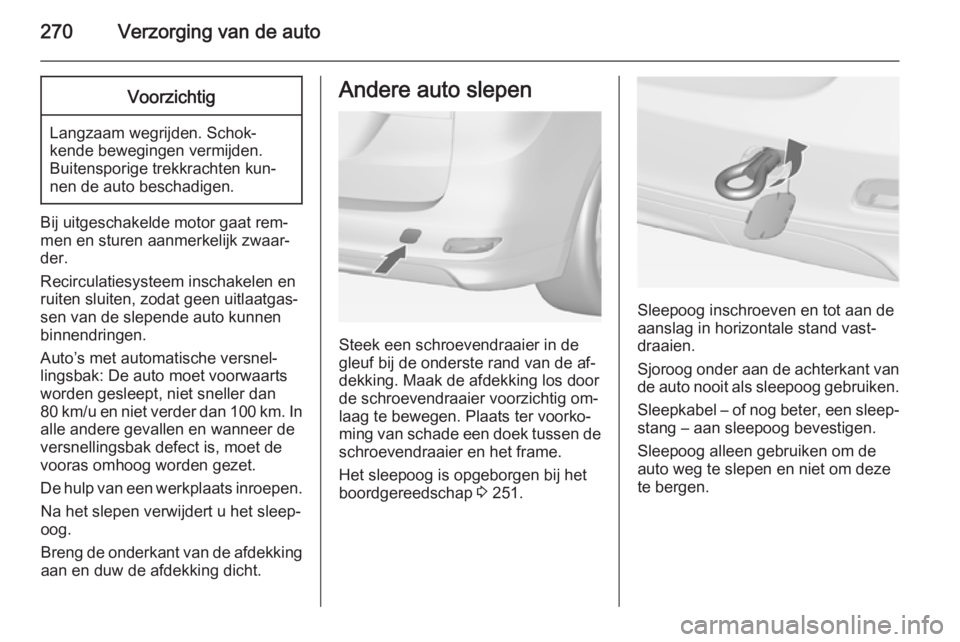

270Verzorging van de autoVoorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten kun‐ nen de auto beschadigen.
Bij uitgeschakelde motor gaat rem‐
men en sturen aanmerkelijk zwaar‐
der.
Recirculatiesysteem inschakelen en ruiten sluiten, zodat geen uitlaatgas‐
sen van de slepende auto kunnen
binnendringen.
Auto’s met automatische versnel‐
lingsbak: De auto moet voorwaarts
worden gesleept, niet sneller dan
80 km/u en niet verder dan 100 km. In alle andere gevallen en wanneer deversnellingsbak defect is, moet de
vooras omhoog worden gezet.
De hulp van een werkplaats inroepen. Na het slepen verwijdert u het sleep‐oog.
Breng de onderkant van de afdekking
aan en duw de afdekking dicht.
Andere auto slepen
Steek een schroevendraaier in de
gleuf bij de onderste rand van de af‐
dekking. Maak de afdekking los door
de schroevendraaier voorzichtig om‐ laag te bewegen. Plaats ter voorko‐ming van schade een doek tussen de schroevendraaier en het frame.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 251.
Sleepoog inschroeven en tot aan de
aanslag in horizontale stand vast‐
draaien.
Sjoroog onder aan de achterkant van
de auto nooit als sleepoog gebruiken.
Sleepkabel – of nog beter, een sleep‐stang – aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.

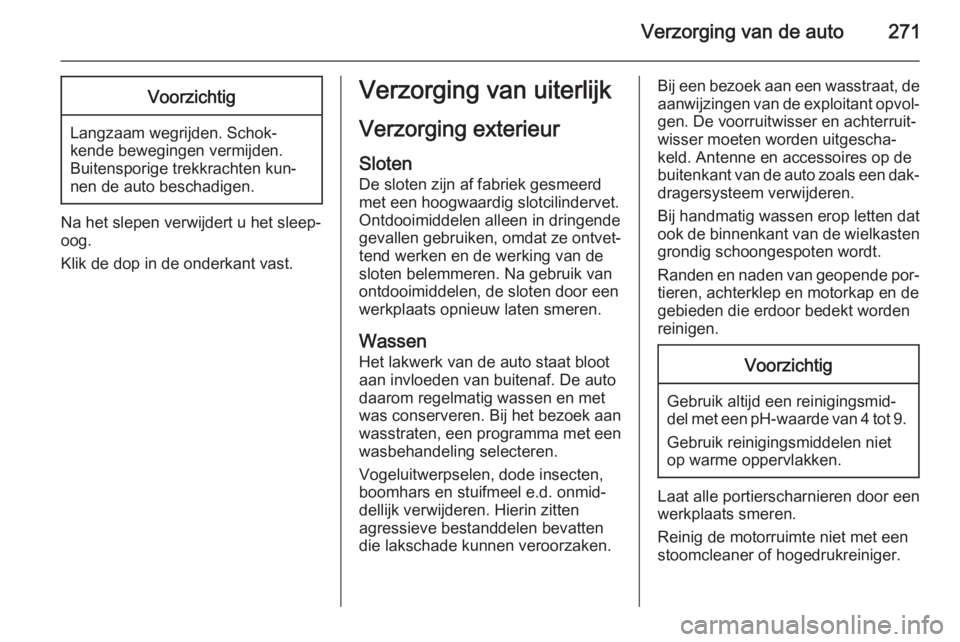

Verzorging van de auto271Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten kun‐ nen de auto beschadigen.
Na het slepen verwijdert u het sleep‐
oog.
Klik de dop in de onderkant vast.
Verzorging van uiterlijk
Verzorging exterieur
Sloten
De sloten zijn af fabriek gesmeerd
met een hoogwaardig slotcilindervet.
Ontdooimiddelen alleen in dringende
gevallen gebruiken, omdat ze ontvet‐
tend werken en de werking van de sloten belemmeren. Na gebruik van
ontdooimiddelen, de sloten door een
werkplaats opnieuw laten smeren.
Wassen
Het lakwerk van de auto staat bloot
aan invloeden van buitenaf. De auto
daarom regelmatig wassen en met
was conserveren. Bij het bezoek aan
wasstraten, een programma met een
wasbehandeling selecteren.
Vogeluitwerpselen, dode insecten,
boomhars en stuifmeel e.d. onmid‐
dellijk verwijderen. Hierin zitten
agressieve bestanddelen bevatten
die lakschade kunnen veroorzaken.Bij een bezoek aan een wasstraat, de aanwijzingen van de exploitant opvol‐
gen. De voorruitwisser en achterruit‐ wisser moeten worden uitgescha‐
keld. Antenne en accessoires op de buitenkant van de auto zoals een dak‐ dragersysteem verwijderen.
Bij handmatig wassen erop letten dat
ook de binnenkant van de wielkasten
grondig schoongespoten wordt.
Randen en naden van geopende por‐
tieren, achterklep en motorkap en de
gebieden die erdoor bedekt worden
reinigen.Voorzichtig
Gebruik altijd een reinigingsmid‐
del met een pH-waarde van 4 tot 9.
Gebruik reinigingsmiddelen niet
op warme oppervlakken.
Laat alle portierscharnieren door een
werkplaats smeren.
Reinig de motorruimte niet met een
stoomcleaner of hogedrukreiniger.

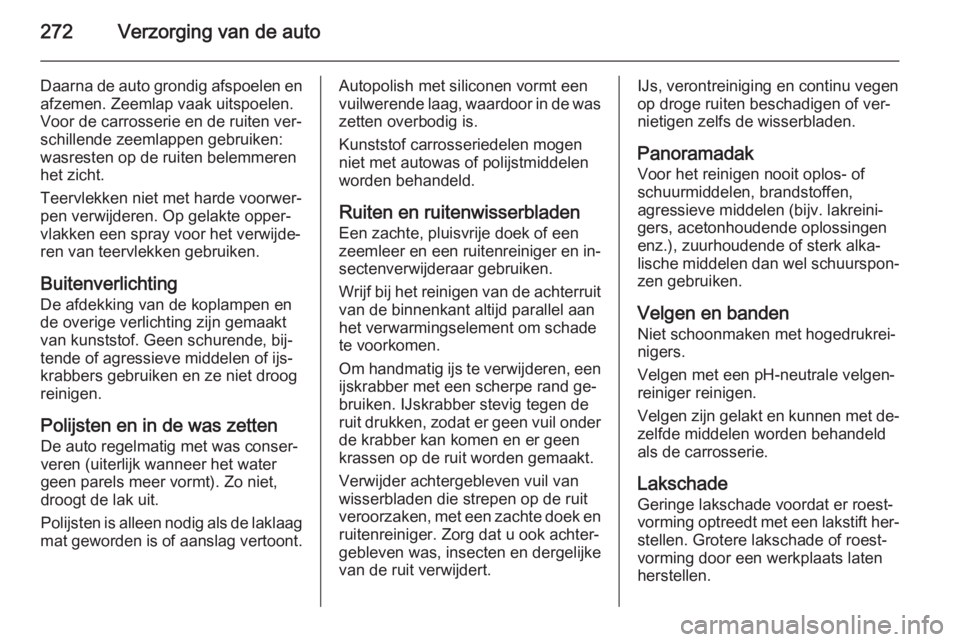

272Verzorging van de auto
Daarna de auto grondig afspoelen enafzemen. Zeemlap vaak uitspoelen.
Voor de carrosserie en de ruiten ver‐
schillende zeemlappen gebruiken:
wasresten op de ruiten belemmeren
het zicht.
Teervlekken niet met harde voorwer‐
pen verwijderen. Op gelakte opper‐
vlakken een spray voor het verwijde‐
ren van teervlekken gebruiken.
Buitenverlichting De afdekking van de koplampen en
de overige verlichting zijn gemaakt
van kunststof. Geen schurende, bij‐ tende of agressieve middelen of ijs‐
krabbers gebruiken en ze niet droog reinigen.
Polijsten en in de was zetten De auto regelmatig met was conser‐
veren (uiterlijk wanneer het water
geen parels meer vormt). Zo niet,
droogt de lak uit.
Polijsten is alleen nodig als de laklaag
mat geworden is of aanslag vertoont.Autopolish met siliconen vormt een
vuilwerende laag, waardoor in de was
zetten overbodig is.
Kunststof carrosseriedelen mogen niet met autowas of polijstmiddelen
worden behandeld.
Ruiten en ruitenwisserbladen
Een zachte, pluisvrije doek of een
zeemleer en een ruitenreiniger en in‐
sectenverwijderaar gebruiken.
Wrijf bij het reinigen van de achterruit van de binnenkant altijd parallel aan
het verwarmingselement om schade
te voorkomen.
Om handmatig ijs te verwijderen, een ijskrabber met een scherpe rand ge‐
bruiken. IJskrabber stevig tegen de
ruit drukken, zodat er geen vuil onder de krabber kan komen en er geenkrassen op de ruit worden gemaakt.
Verwijder achtergebleven vuil van
wisserbladen die strepen op de ruit
veroorzaken, met een zachte doek en ruitenreiniger. Zorg dat u ook achter‐
gebleven was, insecten en dergelijke
van de ruit verwijdert.IJs, verontreiniging en continu vegen
op droge ruiten beschadigen of ver‐
nietigen zelfs de wisserbladen.
Panoramadak
Voor het reinigen nooit oplos- of
schuurmiddelen, brandstoffen,
agressieve middelen (bijv. lakreini‐
gers, acetonhoudende oplossingen enz.), zuurhoudende of sterk alka‐
lische middelen dan wel schuurspon‐
zen gebruiken.
Velgen en banden Niet schoonmaken met hogedrukrei‐
nigers.
Velgen met een pH-neutrale velgen‐
reiniger reinigen.
Velgen zijn gelakt en kunnen met de‐
zelfde middelen worden behandeld
als de carrosserie.
Lakschade
Geringe lakschade voordat er roest‐
vorming optreedt met een lakstift her‐
stellen. Grotere lakschade of roest‐
vorming door een werkplaats laten
herstellen.

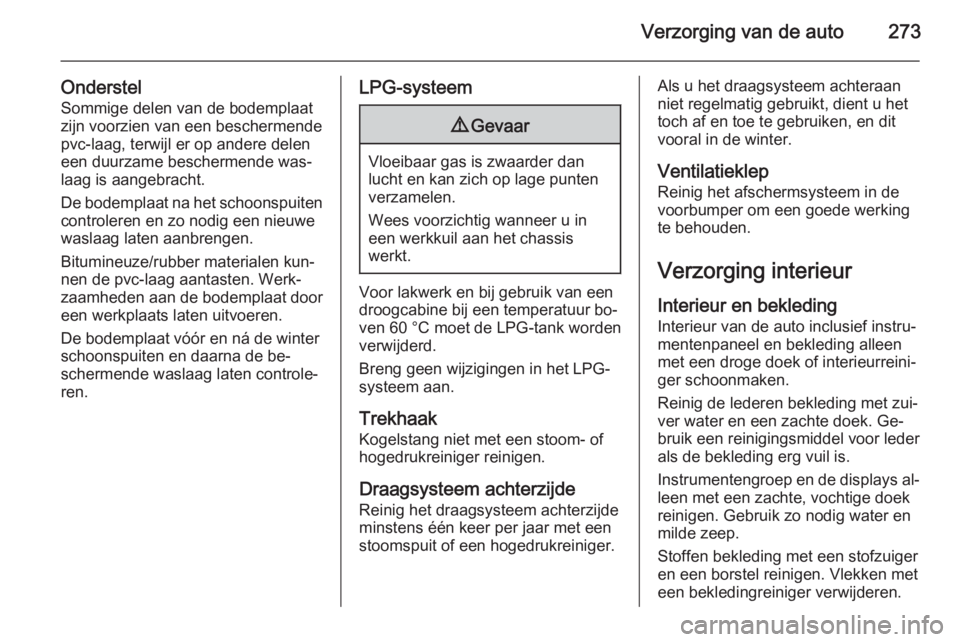

Verzorging van de auto273
OnderstelSommige delen van de bodemplaat
zijn voorzien van een beschermende
pvc-laag, terwijl er op andere delen
een duurzame beschermende was‐
laag is aangebracht.
De bodemplaat na het schoonspuiten
controleren en zo nodig een nieuwe
waslaag laten aanbrengen.
Bitumineuze/rubber materialen kun‐
nen de pvc-laag aantasten. Werk‐
zaamheden aan de bodemplaat door
een werkplaats laten uitvoeren.
De bodemplaat vóór en ná de winter
schoonspuiten en daarna de be‐
schermende waslaag laten controle‐
ren.LPG-systeem9 Gevaar
Vloeibaar gas is zwaarder dan
lucht en kan zich op lage punten
verzamelen.
Wees voorzichtig wanneer u in
een werkkuil aan het chassis
werkt.
Voor lakwerk en bij gebruik van een
droogcabine bij een temperatuur bo‐
ven 60 °C moet de LPG-tank worden
verwijderd.
Breng geen wijzigingen in het LPG-
systeem aan.
Trekhaak
Kogelstang niet met een stoom- of
hogedrukreiniger reinigen.
Draagsysteem achterzijde Reinig het draagsysteem achterzijde
minstens één keer per jaar met een
stoomspuit of een hogedrukreiniger.
Als u het draagsysteem achteraan
niet regelmatig gebruikt, dient u het
toch af en toe te gebruiken, en dit
vooral in de winter.
Ventilatieklep
Reinig het afschermsysteem in de
voorbumper om een goede werking
te behouden.
Verzorging interieur
Interieur en bekleding
Interieur van de auto inclusief instru‐
mentenpaneel en bekleding alleen
met een droge doek of interieurreini‐
ger schoonmaken.
Reinig de lederen bekleding met zui‐
ver water en een zachte doek. Ge‐
bruik een reinigingsmiddel voor leder
als de bekleding erg vuil is.
Instrumentengroep en de displays al‐ leen met een zachte, vochtige doek
reinigen. Gebruik zo nodig water en
milde zeep.
Stoffen bekleding met een stofzuiger
en een borstel reinigen. Vlekken met een bekledingreiniger verwijderen.

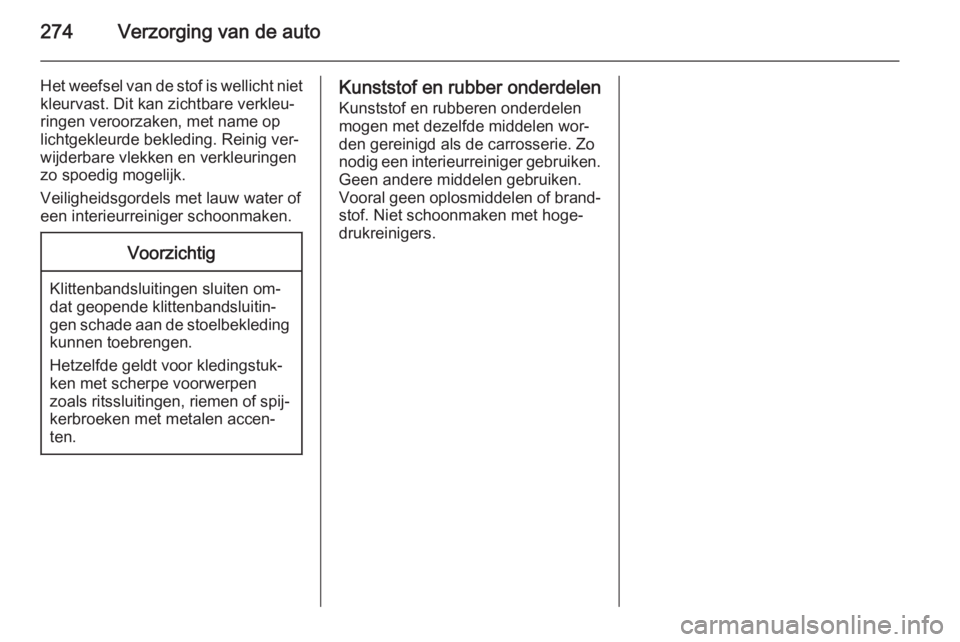

274Verzorging van de auto
Het weefsel van de stof is wellicht nietkleurvast. Dit kan zichtbare verkleu‐ringen veroorzaken, met name op
lichtgekleurde bekleding. Reinig ver‐
wijderbare vlekken en verkleuringen
zo spoedig mogelijk.
Veiligheidsgordels met lauw water of
een interieurreiniger schoonmaken.Voorzichtig
Klittenbandsluitingen sluiten om‐
dat geopende klittenbandsluitin‐
gen schade aan de stoelbekleding kunnen toebrengen.
Hetzelfde geldt voor kledingstuk‐
ken met scherpe voorwerpen
zoals ritssluitingen, riemen of spij‐ kerbroeken met metalen accen‐
ten.
Kunststof en rubber onderdelen
Kunststof en rubberen onderdelen
mogen met dezelfde middelen wor‐
den gereinigd als de carrosserie. Zo nodig een interieurreiniger gebruiken.
Geen andere middelen gebruiken.
Vooral geen oplosmiddelen of brand‐ stof. Niet schoonmaken met hoge‐
drukreinigers.

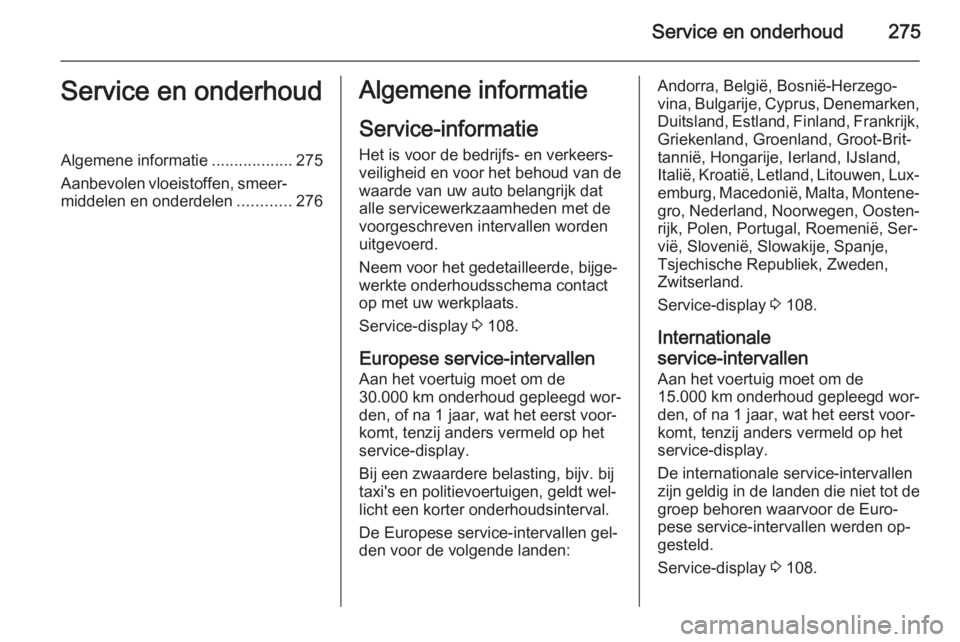

Service en onderhoud275Service en onderhoudAlgemene informatie..................275
Aanbevolen vloeistoffen, smeer‐ middelen en onderdelen ............276Algemene informatie
Service-informatie
Het is voor de bedrijfs- en verkeers‐
veiligheid en voor het behoud van de waarde van uw auto belangrijk dat
alle servicewerkzaamheden met de
voorgeschreven intervallen worden
uitgevoerd.
Neem voor het gedetailleerde, bijge‐
werkte onderhoudsschema contact
op met uw werkplaats.
Service-display 3 108.
Europese service-intervallen
Aan het voertuig moet om de
30.000 km onderhoud gepleegd wor‐
den, of na 1 jaar, wat het eerst voor‐
komt, tenzij anders vermeld op het
service-display.
Bij een zwaardere belasting, bijv. bij
taxi's en politievoertuigen, geldt wel‐
licht een korter onderhoudsinterval.
De Europese service-intervallen gel‐
den voor de volgende landen:Andorra, België, Bosnië-Herzego‐
vina, Bulgarije, Cyprus, Denemarken,
Duitsland, Estland, Finland, Frankrijk, Griekenland, Groenland, Groot-Brit‐
tannië, Hongarije, Ierland, IJsland,
Italië, Kroatië, Letland, Litouwen, Lux‐
emburg, Macedonië, Malta, Montene‐ gro, Nederland, Noorwegen, Oosten‐
rijk, Polen, Portugal, Roemenië, Ser‐
vië, Slovenië, Slowakije, Spanje,
Tsjechische Republiek, Zweden,
Zwitserland.
Service-display 3 108.
Internationale
service-intervallen
Aan het voertuig moet om de
15.000 km onderhoud gepleegd wor‐
den, of na 1 jaar, wat het eerst voor‐
komt, tenzij anders vermeld op het
service-display.
De internationale service-intervallen
zijn geldig in de landen die niet tot de groep behoren waarvoor de Euro‐
pese service-intervallen werden op‐
gesteld.
Service-display 3 108.

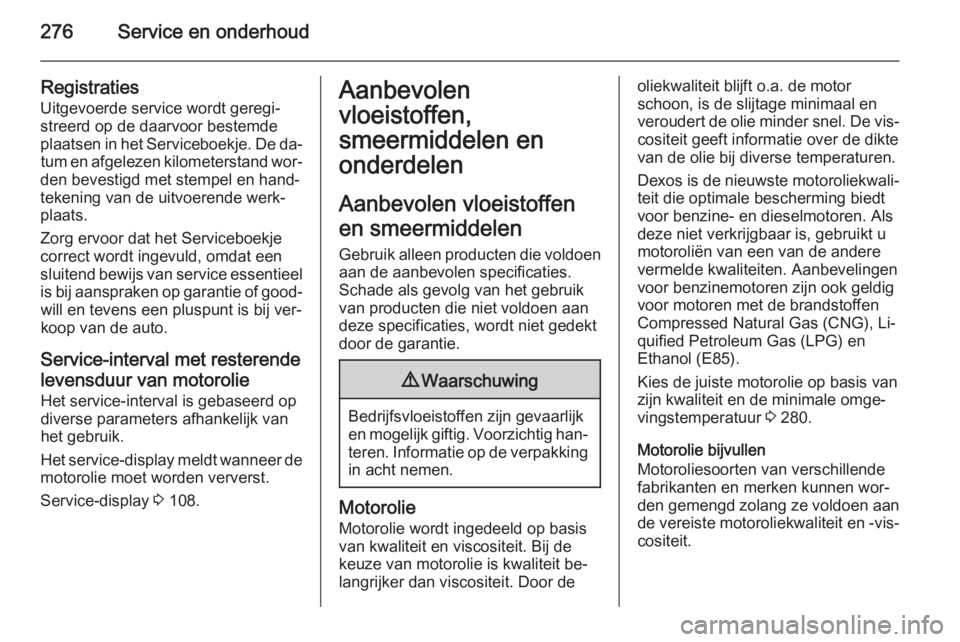

276Service en onderhoud
Registraties
Uitgevoerde service wordt geregi‐
streerd op de daarvoor bestemde
plaatsen in het Serviceboekje. De da‐ tum en afgelezen kilometerstand wor‐
den bevestigd met stempel en hand‐
tekening van de uitvoerende werk‐
plaats.
Zorg ervoor dat het Serviceboekje
correct wordt ingevuld, omdat een
sluitend bewijs van service essentieel is bij aanspraken op garantie of good‐ will en tevens een pluspunt is bij ver‐
koop van de auto.
Service-interval met resterende
levensduur van motorolie Het service-interval is gebaseerd op
diverse parameters afhankelijk van
het gebruik.
Het service-display meldt wanneer de
motorolie moet worden ververst.
Service-display 3 108.Aanbevolen
vloeistoffen,
smeermiddelen en
onderdelen
Aanbevolen vloeistoffen
en smeermiddelen
Gebruik alleen producten die voldoen aan de aanbevolen specificaties.
Schade als gevolg van het gebruik van producten die niet voldoen aandeze specificaties, wordt niet gedekt
door de garantie.9 Waarschuwing
Bedrijfsvloeistoffen zijn gevaarlijk
en mogelijk giftig. Voorzichtig han‐ teren. Informatie op de verpakking in acht nemen.
Motorolie
Motorolie wordt ingedeeld op basis
van kwaliteit en viscositeit. Bij de
keuze van motorolie is kwaliteit be‐
langrijker dan viscositeit. Door de
oliekwaliteit blijft o.a. de motor
schoon, is de slijtage minimaal en
veroudert de olie minder snel. De vis‐
cositeit geeft informatie over de dikte
van de olie bij diverse temperaturen.
Dexos is de nieuwste motoroliekwali‐ teit die optimale bescherming biedtvoor benzine- en dieselmotoren. Als
deze niet verkrijgbaar is, gebruikt u
motoroliën van een van de andere
vermelde kwaliteiten. Aanbevelingen
voor benzinemotoren zijn ook geldig
voor motoren met de brandstoffen
Compressed Natural Gas (CNG), Li‐
quified Petroleum Gas (LPG) en
Ethanol (E85).
Kies de juiste motorolie op basis van zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 280.
Motorolie bijvullen
Motoroliesoorten van verschillende fabrikanten en merken kunnen wor‐
den gemengd zolang ze voldoen aan de vereiste motoroliekwaliteit en -vis‐
cositeit.

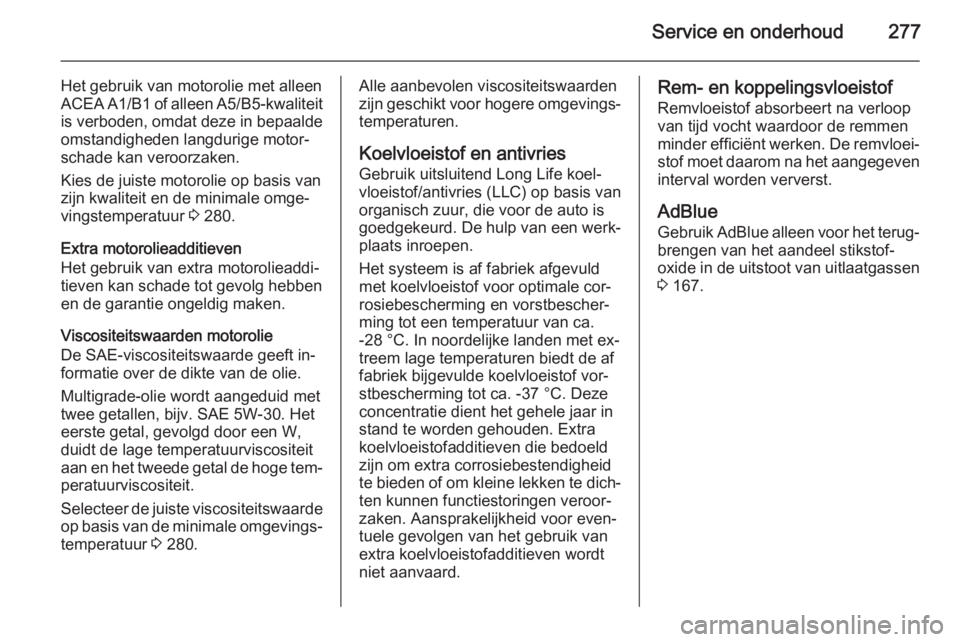

Service en onderhoud277
Het gebruik van motorolie met alleen
ACEA A1/B1 of alleen A5/B5-kwaliteit
is verboden, omdat deze in bepaalde omstandigheden langdurige motor‐
schade kan veroorzaken.
Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 280.
Extra motorolieadditieven
Het gebruik van extra motorolieaddi‐
tieven kan schade tot gevolg hebben
en de garantie ongeldig maken.
Viscositeitswaarden motorolie
De SAE-viscositeitswaarde geeft in‐
formatie over de dikte van de olie.
Multigrade-olie wordt aangeduid met
twee getallen, bijv. SAE 5W-30. Het
eerste getal, gevolgd door een W,
duidt de lage temperatuurviscositeit aan en het tweede getal de hoge tem‐ peratuurviscositeit.
Selecteer de juiste viscositeitswaarde
op basis van de minimale omgevings‐
temperatuur 3 280.Alle aanbevolen viscositeitswaarden
zijn geschikt voor hogere omgevings‐ temperaturen.
Koelvloeistof en antivries Gebruik uitsluitend Long Life koel‐
vloeistof/antivries (LLC) op basis van
organisch zuur, die voor de auto is
goedgekeurd. De hulp van een werk‐
plaats inroepen.
Het systeem is af fabriek afgevuld
met koelvloeistof voor optimale cor‐
rosiebescherming en vorstbescher‐
ming tot een temperatuur van ca.
-28 °C. In noordelijke landen met ex‐
treem lage temperaturen biedt de af
fabriek bijgevulde koelvloeistof vor‐
stbescherming tot ca. -37 °C. Deze
concentratie dient het gehele jaar in
stand te worden gehouden. Extra
koelvloeistofadditieven die bedoeld zijn om extra corrosiebestendigheid
te bieden of om kleine lekken te dich‐ ten kunnen functiestoringen veroor‐zaken. Aansprakelijkheid voor even‐
tuele gevolgen van het gebruik van
extra koelvloeistofadditieven wordt
niet aanvaard.Rem- en koppelingsvloeistof
Remvloeistof absorbeert na verloop
van tijd vocht waardoor de remmen
minder efficiënt werken. De remvloei‐ stof moet daarom na het aangegeven interval worden ververst.
AdBlue
Gebruik AdBlue alleen voor het terug‐
brengen van het aandeel stikstof‐
oxide in de uitstoot van uitlaatgassen 3 167.

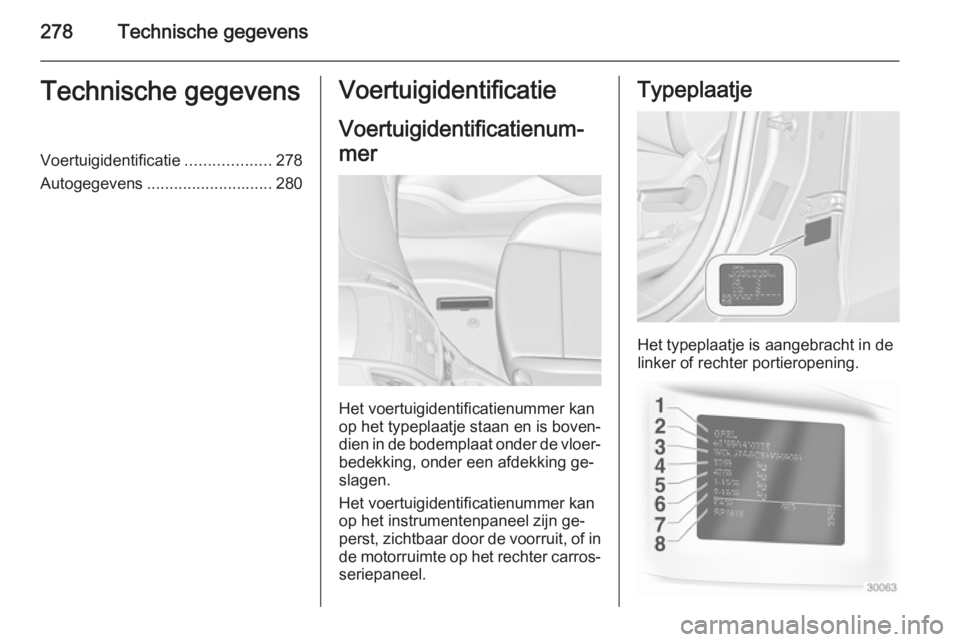

278Technische gegevensTechnische gegevensVoertuigidentificatie...................278
Autogegevens ............................ 280Voertuigidentificatie
Voertuigidentificatienum‐
mer
Het voertuigidentificatienummer kan
op het typeplaatje staan en is boven‐ dien in de bodemplaat onder de vloer‐ bedekking, onder een afdekking ge‐
slagen.
Het voertuigidentificatienummer kan
op het instrumentenpaneel zijn ge‐
perst, zichtbaar door de voorruit, of in
de motorruimte op het rechter carros‐
seriepaneel.
Typeplaatje
Het typeplaatje is aangebracht in de
linker of rechter portieropening.
