OPEL ZAFIRA C 2015 Instruktionsbok

Bilvård229

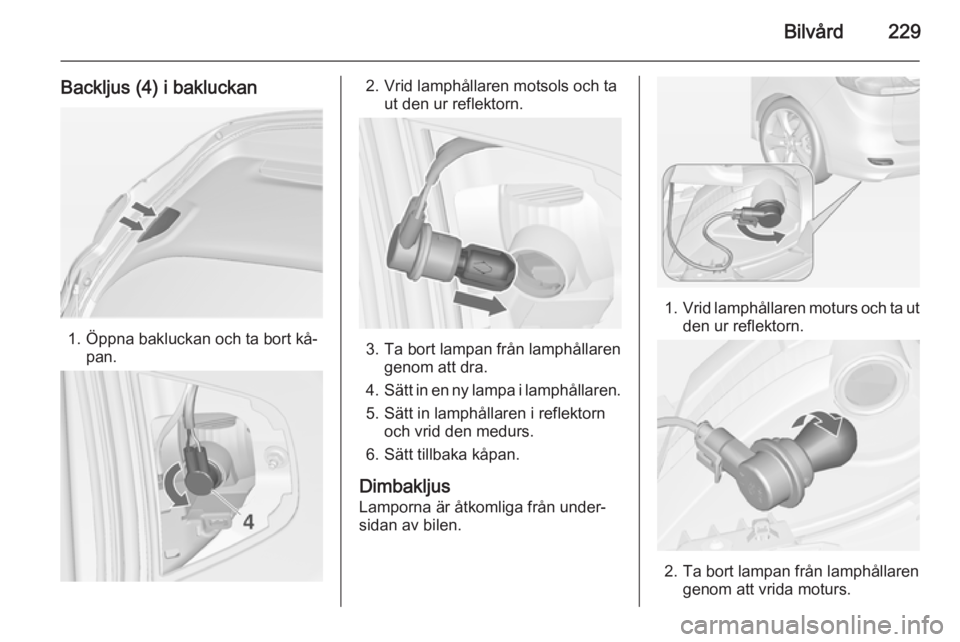

Backljus (4) i bakluckan
1. Öppna bakluckan och ta bort kå‐pan.
2. Vrid lamphållaren motsols och ta ut den ur reflektorn.
3. Ta bort lampan från lamphållarengenom att dra.
4. Sätt in en ny lampa i lamphållaren.
5. Sätt in lamphållaren i reflektorn och vrid den medurs.
6. Sätt tillbaka kåpan.
Dimbakljus
Lamporna är åtkomliga från under‐
sidan av bilen.
1. Vrid lamphållaren moturs och ta ut
den ur reflektorn.
2. Ta bort lampan från lamphållaren genom att vrida moturs.

230Bilvård
3.Sätt in en ny lampa i lamphållaren
genom att vrida medurs.
4. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast.
Lampkontroll
Slå på tändningen, aktivera och kon‐
trollera alla lampor.

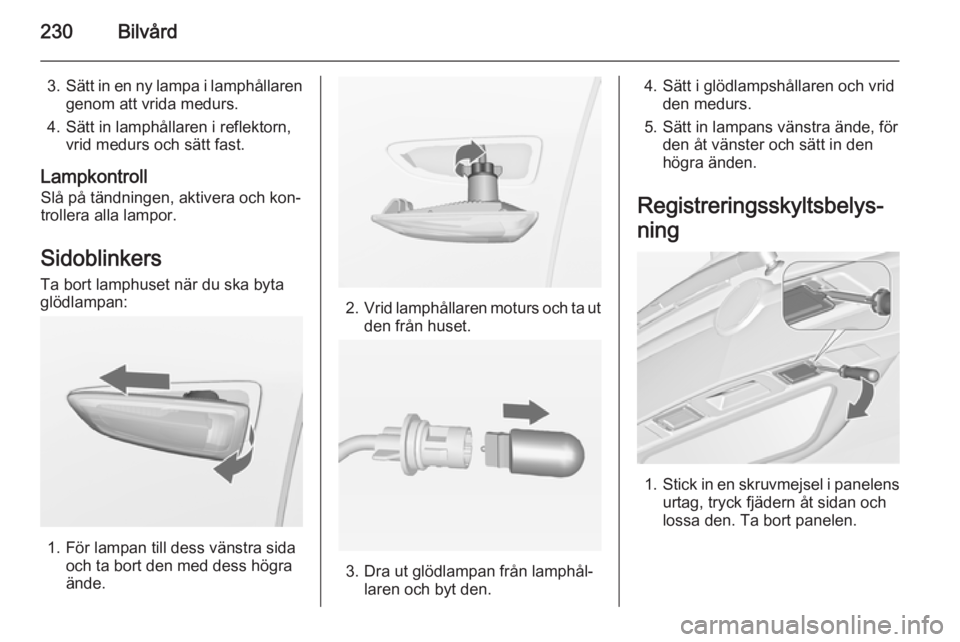

Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.

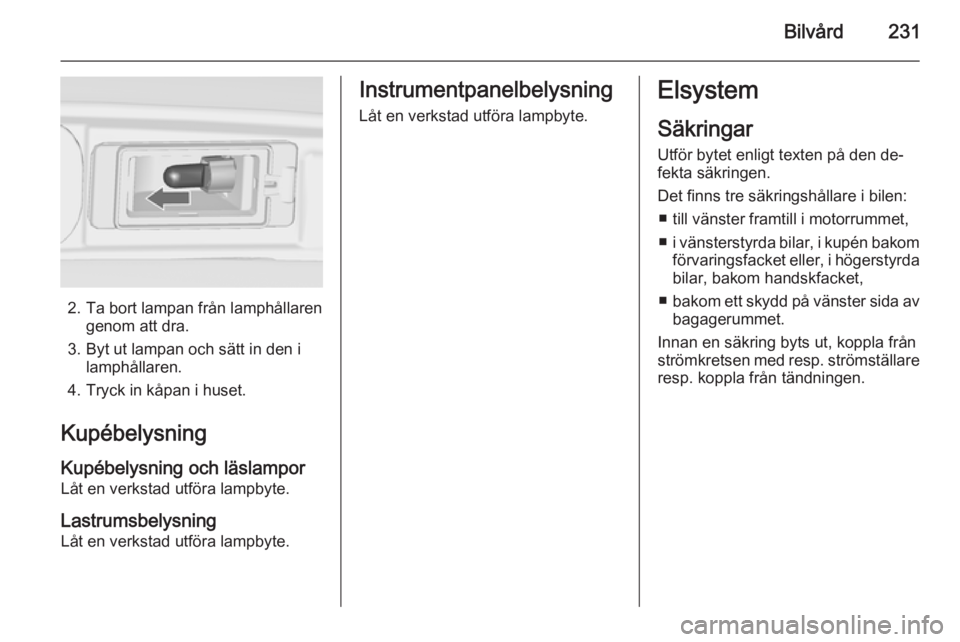

Registreringsskyltsbelys‐
ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den. Ta bort panelen.

Bilvård231
2. Ta bort lampan från lamphållarengenom att dra.
3. Byt ut lampan och sätt in den i lamphållaren.
4. Tryck in kåpan i huset.
Kupébelysning Kupébelysning och läslampor
Låt en verkstad utföra lampbyte.
Lastrumsbelysning
Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns tre säkringshållare i bilen: ■ till vänster framtill i motorrummet,■ i vänsterstyrda bilar, i kupén bakom
förvaringsfacket eller, i högerstyrda bilar, bakom handskfacket,
■ bakom ett skydd på vänster sida av
bagagerummet.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.

232Bilvård
Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

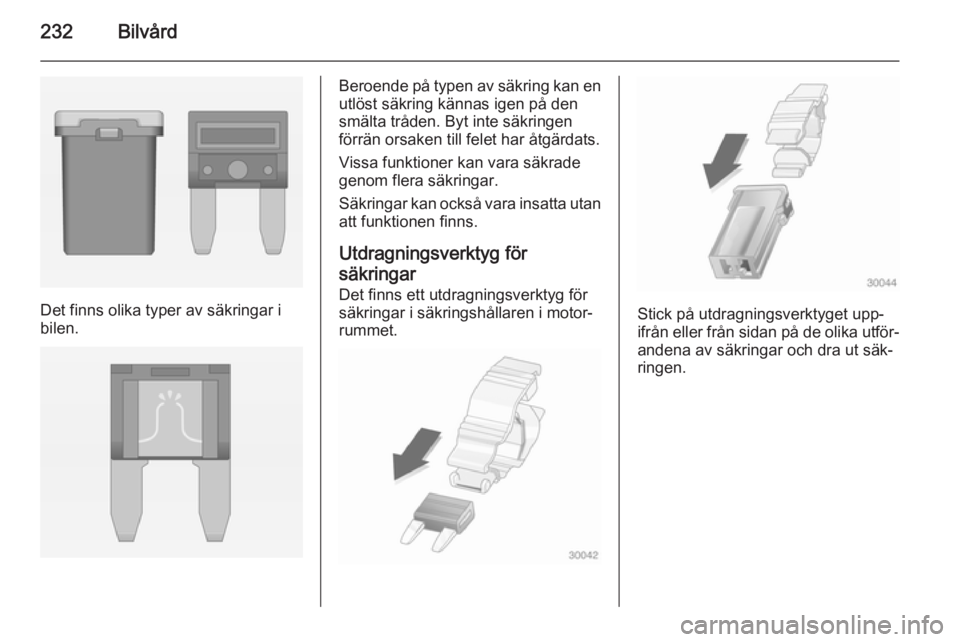

Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.

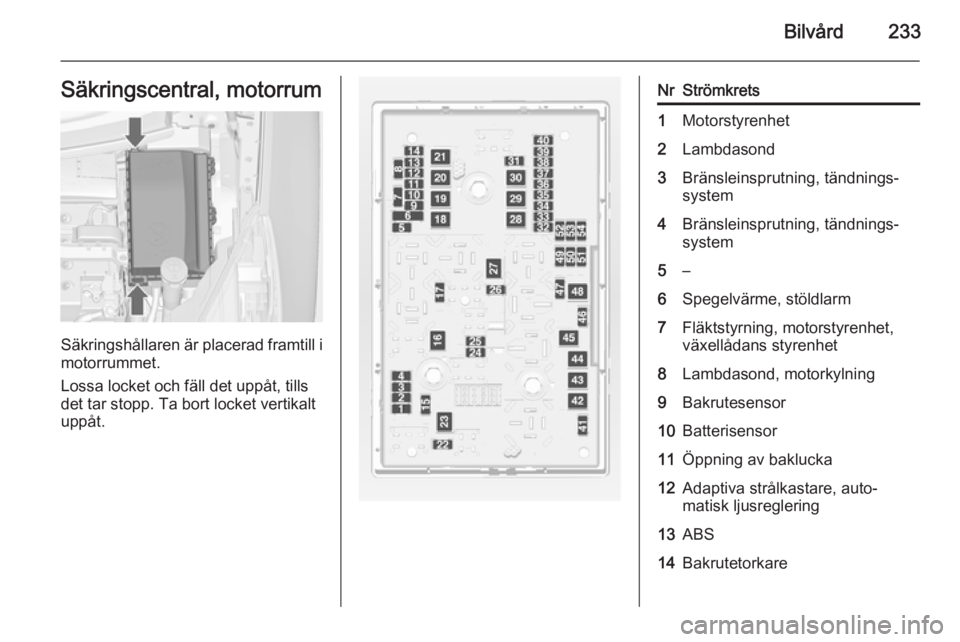

Bilvård233Säkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.
NrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning, tändnings‐
system4Bränsleinsprutning, tändnings‐
system5–6Spegelvärme, stöldlarm7Fläktstyrning, motorstyrenhet,
växellådans styrenhet8Lambdasond, motorkylning9Bakrutesensor10Batterisensor11Öppning av baklucka12Adaptiva strålkastare, auto‐
matisk ljusreglering13ABS14Bakrutetorkare

234Bilvård
NrStrömkrets15Motorstyrenhet16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Stopp/start-system29Elektrisk parkeringsbroms30ABS31Adaptiv farthållareNrStrömkrets32Airbag33Adaptiva strålkastare, auto‐
matisk ljusreglering34Avgasåterföring35Yttre backspegel, regnsensor36Luftkonditionering37Solenoid öppning behållare38Vakuumpump39Central styrenhet40Vindrutetorkare, bakrutespolar‐
system41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44Vindrutetorkare45Kylarfläkt46–NrStrömkrets47Signalhorn48Kylarfläkt49Bränslepump50Ljushöjdsreglering, adaptiva strålkastare51Luftlucka52Parkeringsvärmare, dieselmotor53Växellådsstyrenhet, motorstyr‐
enhet54Vakuumpump, instrumentpanel‐
kluster, värmeventilation, luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.

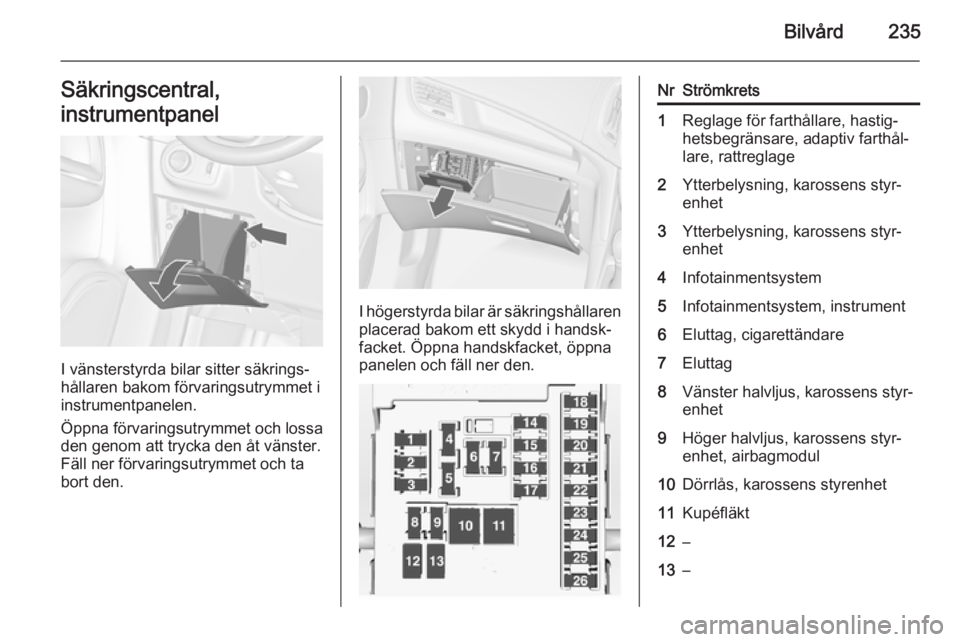

Bilvård235Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna förvaringsutrymmet och lossa
den genom att trycka den åt vänster.
Fäll ner förvaringsutrymmet och ta
bort den.
I högerstyrda bilar är säkringshållaren placerad bakom ett skydd i handsk‐facket. Öppna handskfacket, öppna
panelen och fäll ner den.
NrStrömkrets1Reglage för farthållare, hastig‐
hetsbegränsare, adaptiv farthål‐
lare, rattreglage2Ytterbelysning, karossens styr‐
enhet3Ytterbelysning, karossens styr‐
enhet4Infotainmentsystem5Infotainmentsystem, instrument6Eluttag, cigarettändare7Eluttag8Vänster halvljus, karossens styr‐
enhet9Höger halvljus, karossens styr‐
enhet, airbagmodul10Dörrlås, karossens styrenhet11Kupéfläkt12–13–

236Bilvård
NrStrömkrets14Diagnoskontakt15Airbag16Eluttag17Luftkonditionering18Logistik19Karosstyrenhet20Karosstyrenhet21Instrumentpanelkluster, stöld‐
larm22Tändningsgivare23Karosstyrenhet24Karosstyrenhet25–26–

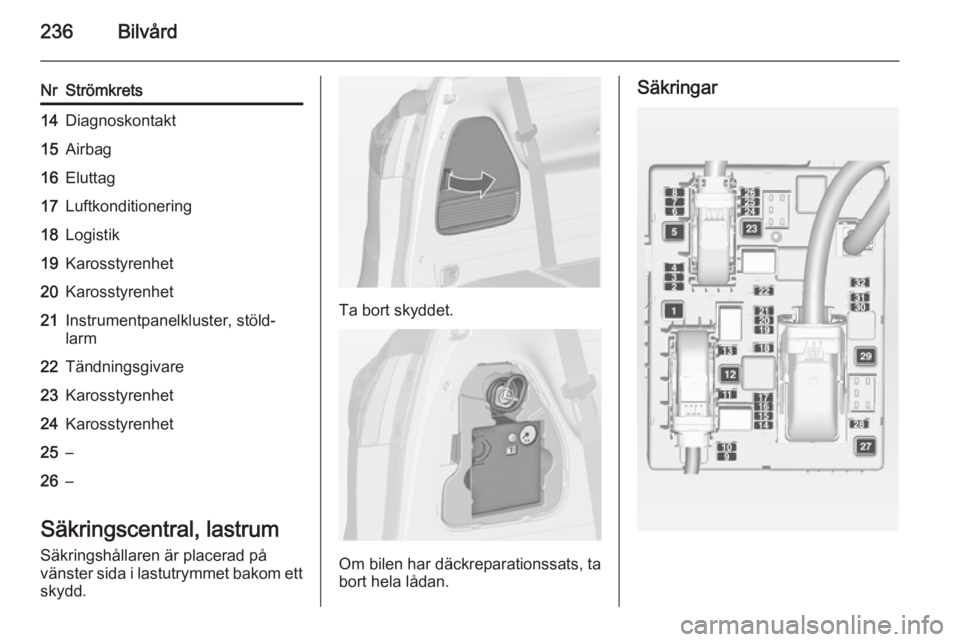

Säkringscentral, lastrum
Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett skydd.
Ta bort skyddet.
Om bilen har däckreparationssats, ta
bort hela lådan.
Säkringar

Bilvård237

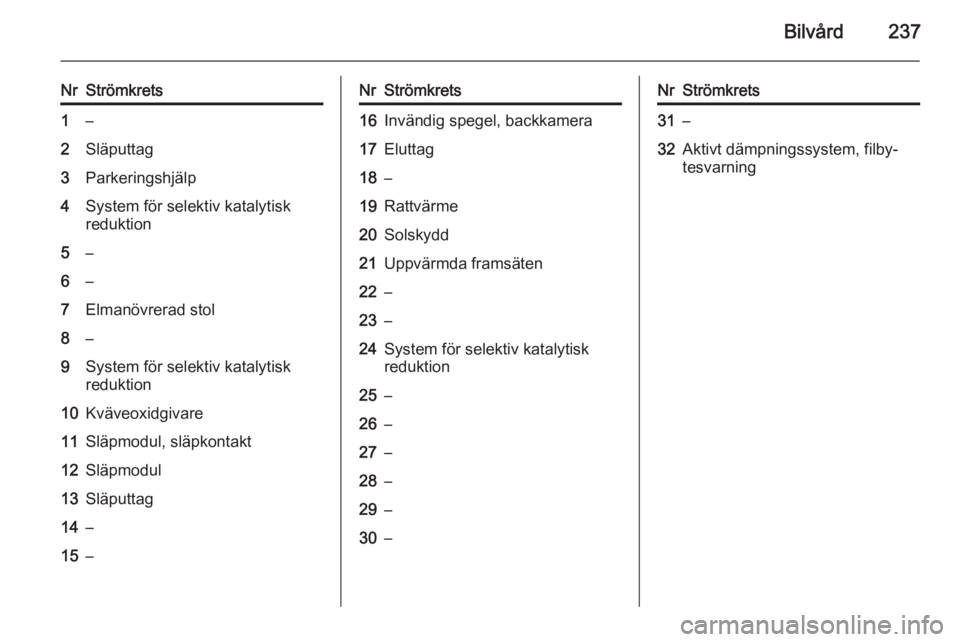

NrStrömkrets1–2Släputtag3Parkeringshjälp4System för selektiv katalytisk
reduktion5–6–7Elmanövrerad stol8–9System för selektiv katalytisk
reduktion10Kväveoxidgivare11Släpmodul, släpkontakt12Släpmodul13Släputtag14–15–NrStrömkrets16Invändig spegel, backkamera17Eluttag18–19Rattvärme20Solskydd21Uppvärmda framsäten22–23–24System för selektiv katalytisk
reduktion25–26–27–28–29–30–NrStrömkrets31–32Aktivt dämpningssystem, filby‐
tesvarning

238BilvårdBilverktygVerktyg

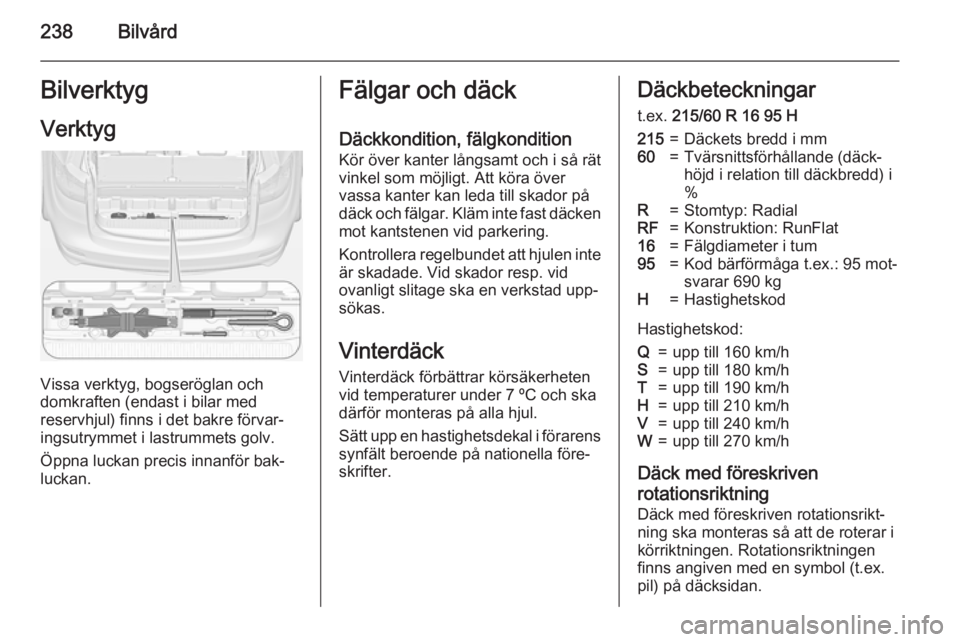

Vissa verktyg, bogseröglan och
domkraften (endast i bilar med
reservhjul) finns i det bakre förvar‐
ingsutrymmet i lastrummets golv.
Öppna luckan precis innanför bak‐
luckan.
Fälgar och däck
Däckkondition, fälgkonditionKör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vinterdäck Vinterdäck förbättrar körsäkerhetenvid temperaturer under 7 ºC och ska
därför monteras på alla hjul.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.Däckbeteckningar
t.ex. 215/60 R 16 95 H215=Däckets bredd i mm60=Tvärsnittsförhållande (däck‐
höjd i relation till däckbredd) i
%R=Stomtyp: RadialRF=Konstruktion: RunFlat16=Fälgdiameter i tum95=Kod bärförmåga t.ex.: 95 mot‐
svarar 690 kgH=Hastighetskod
Hastighetskod:
Q=upp till 160 km/hS=upp till 180 km/hT=upp till 190 km/hH=upp till 210 km/hV=upp till 240 km/hW=upp till 270 km/h
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex. pil) på däcksidan.
