OPEL ZAFIRA C 2015 Instruktionsbok

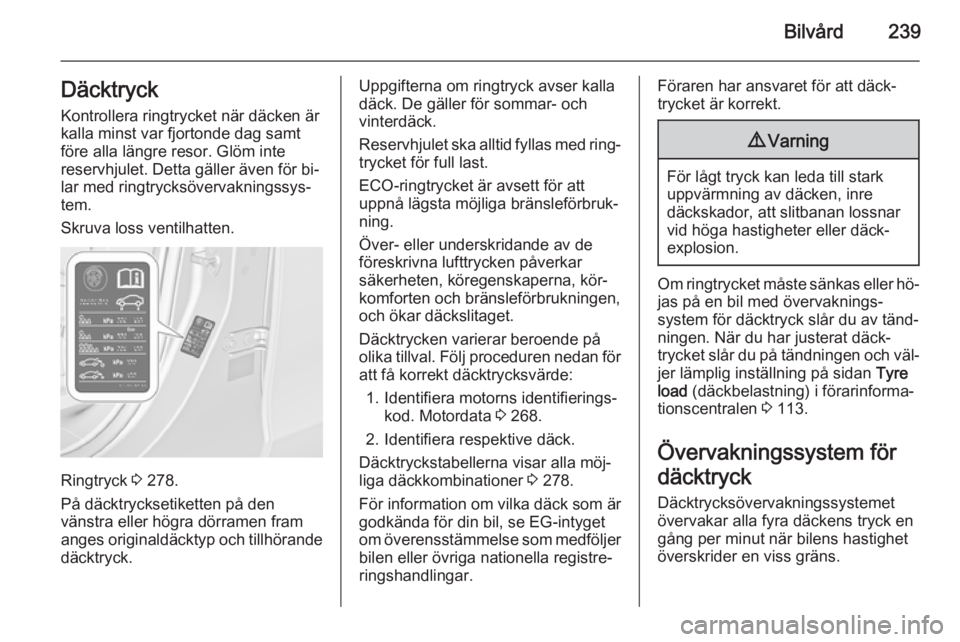

Bilvård239Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för bi‐
lar med ringtrycksövervakningssys‐
tem.
Skruva loss ventilhatten.
Ringtryck 3 278.
På däcktrycksetiketten på den
vänstra eller högra dörramen fram anges originaldäcktyp och tillhörande
däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐
trycket för full last.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐ ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐
komforten och bränsleförbrukningen,
och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för att få korrekt däcktrycksvärde:
1. Identifiera motorns identifierings‐ kod. Motordata 3 268.
2. Identifiera respektive däck.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 278.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
Om ringtrycket måste sänkas eller hö‐
jas på en bil med övervaknings‐
system för däcktryck slår du av tänd‐
ningen. När du har justerat däck‐
trycket slår du på tändningen och väl‐ jer lämplig inställning på sidan Tyre
load (däckbelastning) i förarinforma‐
tionscentralen 3 113.
Övervakningssystem för
däcktryck Däcktrycksövervakningssystemetövervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.

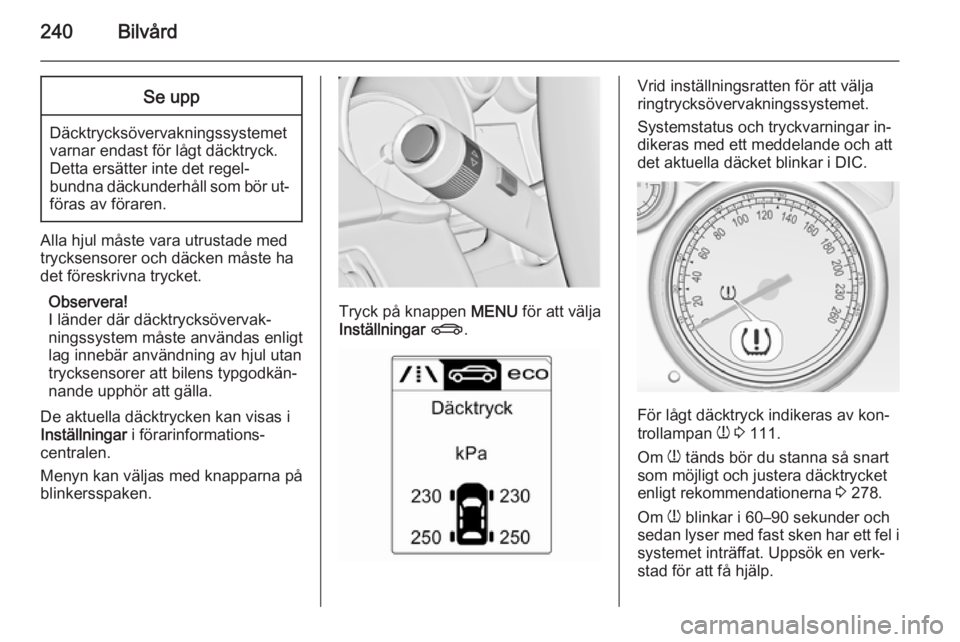

240BilvårdSe upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella däcktrycken kan visas i
Inställningar i förarinformations‐
centralen.
Menyn kan väljas med knapparna på
blinkersspaken.
Tryck på knappen MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Systemstatus och tryckvarningar in‐
dikeras med ett meddelande och att
det aktuella däcket blinkar i DIC.
För lågt däcktryck indikeras av kon‐
trollampan w 3 111.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 278.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i
systemet inträffat. Uppsök en verk‐
stad för att få hjälp.

Bilvård241

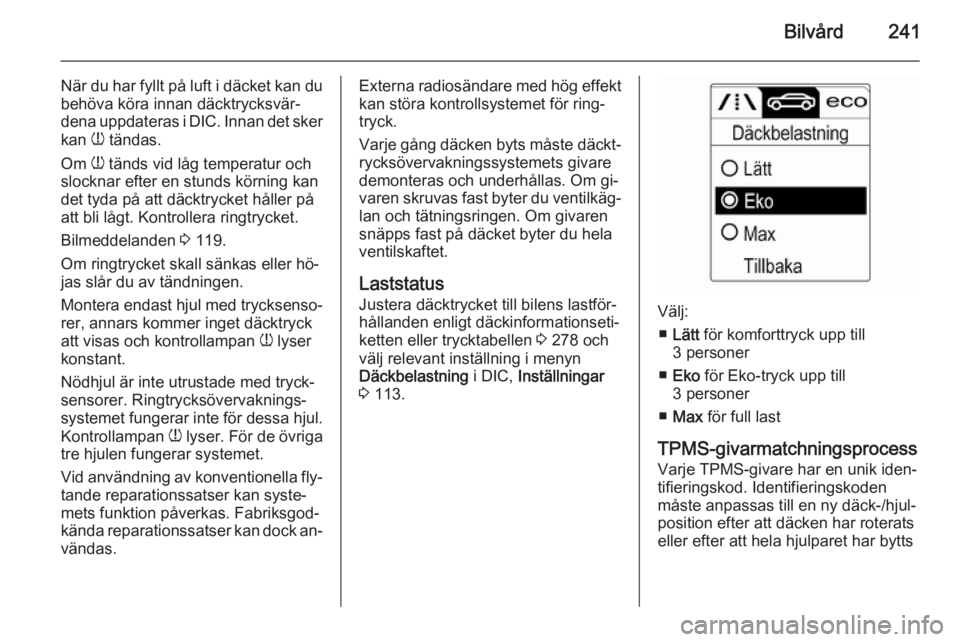

När du har fyllt på luft i däcket kan dubehöva köra innan däcktrycksvär‐
dena uppdateras i DIC. Innan det sker
kan w tändas.
Om w tänds vid låg temperatur och
slocknar efter en stunds körning kan
det tyda på att däcktrycket håller på
att bli lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 119.
Om ringtrycket skall sänkas eller hö‐
jas slår du av tändningen.
Montera endast hjul med trycksenso‐ rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Nödhjul är inte utrustade med tryck‐
sensorer. Ringtrycksövervaknings‐
systemet fungerar inte för dessa hjul.
Kontrollampan w lyser. För de övriga
tre hjulen fungerar systemet.
Vid användning av konventionella fly‐ tande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock an‐
vändas.Externa radiosändare med hög effekt kan störa kontrollsystemet för ring‐
tryck.
Varje gång däcken byts måste däckt‐
rycksövervakningssystemets givare
demonteras och underhållas. Om gi‐
varen skruvas fast byter du ventilkäg‐
lan och tätningsringen. Om givaren
snäpps fast på däcket byter du hela
ventilskaftet.
Laststatus
Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐ ketten eller trycktabellen 3 278 och
välj relevant inställning i menyn
Däckbelastning i DIC, Inställningar
3 113.
Välj:
■ Lätt för komforttryck upp till
3 personer
■ Eko för Eko-tryck upp till
3 personer
■ Max för full last
TPMS-givarmatchningsprocess Varje TPMS-givare har en unik iden‐
tifieringskod. Identifieringskoden
måste anpassas till en ny däck-/hjul‐
position efter att däcken har roterats
eller efter att hela hjulparet har bytts

242Bilvård

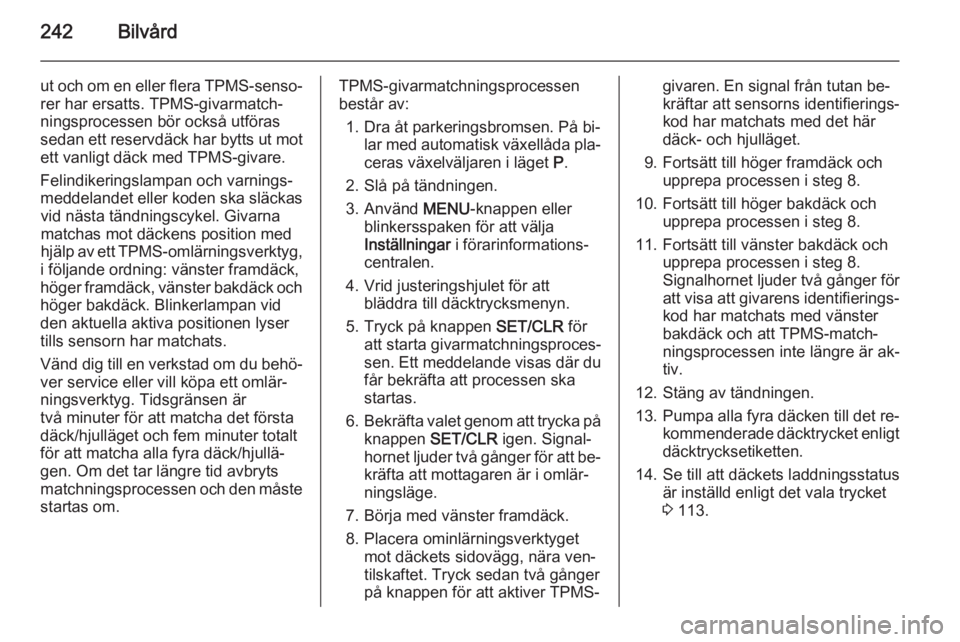

ut och om en eller flera TPMS-senso‐
rer har ersatts. TPMS-givarmatch‐
ningsprocessen bör också utföras
sedan ett reservdäck har bytts ut mot
ett vanligt däck med TPMS-givare.
Felindikeringslampan och varnings‐
meddelandet eller koden ska släckas vid nästa tändningscykel. Givarnamatchas mot däckens position medhjälp av ett TPMS-omlärningsverktyg,
i följande ordning: vänster framdäck,
höger framdäck, vänster bakdäck och
höger bakdäck. Blinkerlampan vid
den aktuella aktiva positionen lyser
tills sensorn har matchats.
Vänd dig till en verkstad om du behö‐ ver service eller vill köpa ett omlär‐
ningsverktyg. Tidsgränsen är
två minuter för att matcha det första
däck/hjulläget och fem minuter totalt för att matcha alla fyra däck/hjullä‐
gen. Om det tar längre tid avbryts
matchningsprocessen och den måste
startas om.TPMS-givarmatchningsprocessen
består av:
1. Dra åt parkeringsbromsen. På bi‐ lar med automatisk växellåda pla‐ceras växelväljaren i läget P.
2. Slå på tändningen.
3. Använd MENU-knappen eller
blinkersspaken för att välja
Inställningar i förarinformations‐
centralen.
4. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
5. Tryck på knappen SET/CLR för
att starta givarmatchningsproces‐
sen. Ett meddelande visas där du
får bekräfta att processen ska
startas.
6. Bekräfta valet genom att trycka på
knappen SET/CLR igen. Signal‐
hornet ljuder två gånger för att be‐
kräfta att mottagaren är i omlär‐
ningsläge.
7. Börja med vänster framdäck.
8. Placera ominlärningsverktyget mot däckets sidovägg, nära ven‐
tilskaftet. Tryck sedan två gånger
på knappen för att aktiver TPMS-givaren. En signal från tutan be‐
kräftar att sensorns identifierings‐
kod har matchats med det här
däck- och hjulläget.
9. Fortsätt till höger framdäck och upprepa processen i steg 8.
10. Fortsätt till höger bakdäck och upprepa processen i steg 8.
11. Fortsätt till vänster bakdäck och upprepa processen i steg 8.
Signalhornet ljuder två gånger för att visa att givarens identifierings‐ kod har matchats med vänsterbakdäck och att TPMS-match‐
ningsprocessen inte längre är ak‐
tiv.
12. Stäng av tändningen.
13. Pumpa alla fyra däcken till det re‐
kommenderade däcktrycket enligt
däcktrycksetiketten.
14. Se till att däckets laddningsstatus är inställd enligt det vala trycket
3 113.

Bilvård243

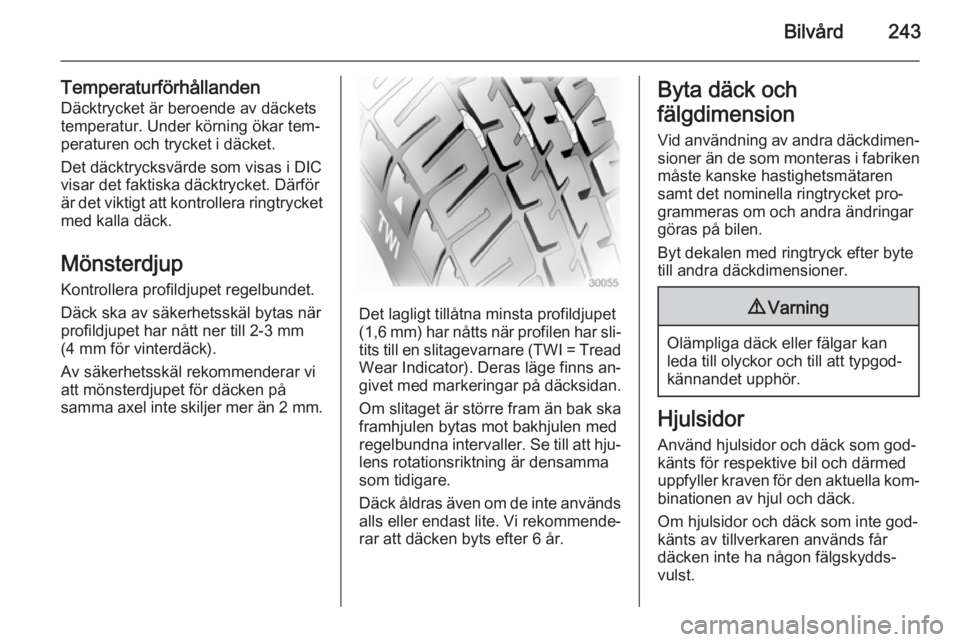

TemperaturförhållandenDäcktrycket är beroende av däckets
temperatur. Under körning ökar tem‐
peraturen och trycket i däcket.
Det däcktrycksvärde som visas i DIC
visar det faktiska däcktrycket. Därför
är det viktigt att kontrollera ringtrycket med kalla däck.
Mönsterdjup
Kontrollera profildjupet regelbundet.
Däck ska av säkerhetsskäl bytas när
profildjupet har nått ner till 2-3 mm
(4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det lagligt tillåtna minsta profildjupet
( 1,6 mm) har nåtts när profilen har sli‐
tits till en slitagevarnare (TWI = Tread Wear Indicator). Deras läge finns an‐
givet med markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen bytas mot bakhjulen med
regelbundna intervaller. Se till att hju‐
lens rotationsriktning är densamma
som tidigare.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter 6 år.
Byta däck och
fälgdimension Vid användning av andra däckdimen‐ sioner än de som monteras i fabriken
måste kanske hastighetsmätaren
samt det nominella ringtrycket pro‐
grammeras om och andra ändringar göras på bilen.
Byt dekalen med ringtryck efter byte till andra däckdimensioner.9 Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.
Hjulsidor
Använd hjulsidor och däck som god‐
känts för respektive bil och därmed
uppfyller kraven för den aktuella kom‐ binationen av hjul och däck.
Om hjulsidor och däck som inte god‐
känts av tillverkaren används får
däcken inte ha någon fälgskydds‐
vulst.

244Bilvård

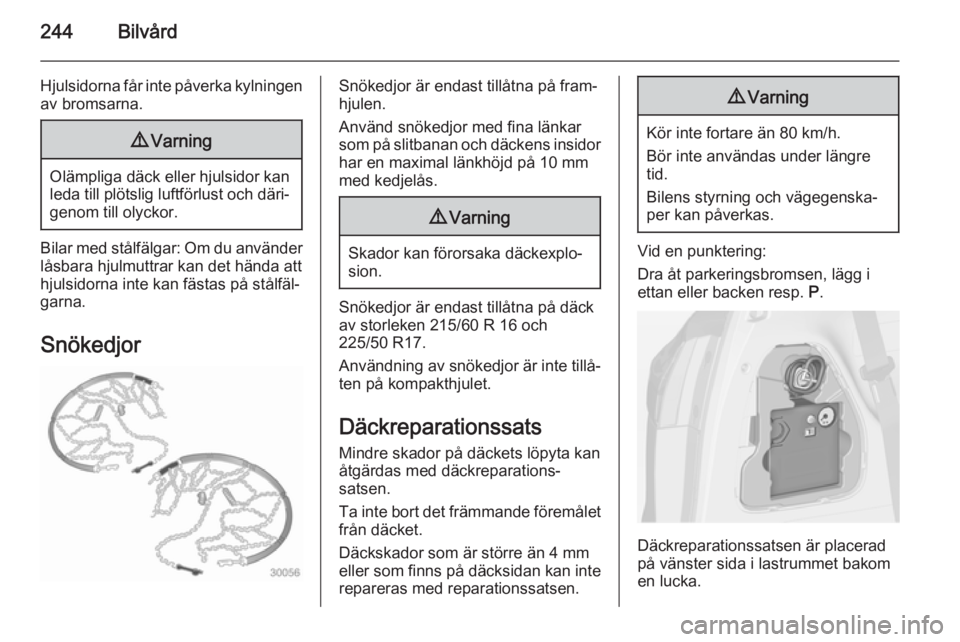

Hjulsidorna får inte påverka kylningenav bromsarna.9 Varning
Olämpliga däck eller hjulsidor kan
leda till plötslig luftförlust och däri‐ genom till olyckor.
Bilar med stålfälgar: Om du använder
låsbara hjulmuttrar kan det hända att
hjulsidorna inte kan fästas på stålfäl‐
garna.
Snökedjor
Snökedjor är endast tillåtna på fram‐
hjulen.
Använd snökedjor med fina länkar
som på slitbanan och däckens insidor
har en maximal länkhöjd på 10 mm
med kedjelås.9 Varning
Skador kan förorsaka däckexplo‐
sion.
Snökedjor är endast tillåtna på däck
av storleken 215/60 R 16 och
225/50 R17.
Användning av snökedjor är inte tillå‐ ten på kompakthjulet.
Däckreparationssats Mindre skador på däckets löpyta kan
åtgärdas med däckreparations‐
satsen.
Ta inte bort det främmande föremålet från däcket.
Däckskador som är större än 4 mm
eller som finns på däcksidan kan inte
repareras med reparationssatsen.
9 Varning
Kör inte fortare än 80 km/h.
Bör inte användas under längre
tid.
Bilens styrning och vägegenska‐
per kan påverkas.
Vid en punktering:
Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
Däckreparationssatsen är placerad
på vänster sida i lastrummet bakom
en lucka.

Bilvård245

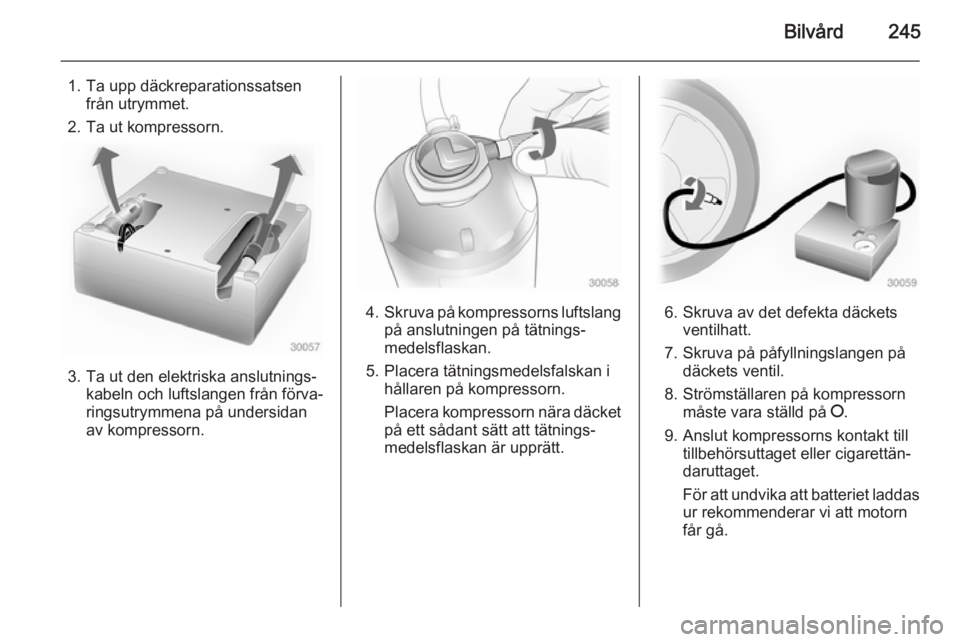

1. Ta upp däckreparationssatsenfrån utrymmet.
2. Ta ut kompressorn.
3. Ta ut den elektriska anslutnings‐ kabeln och luftslangen från förva‐
ringsutrymmena på undersidan
av kompressorn.
4. Skruva på kompressorns luftslang
på anslutningen på tätnings‐
medelsflaskan.
5. Placera tätningsmedelsfalskan i hållaren på kompressorn.
Placera kompressorn nära däcket på ett sådant sätt att tätnings‐
medelsflaskan är upprätt.6. Skruva av det defekta däckets ventilhatt.
7. Skruva på påfyllningslangen på däckets ventil.
8. Strömställaren på kompressorn måste vara ställd på J.
9. Anslut kompressorns kontakt till tillbehörsuttaget eller cigarettän‐
daruttaget.
För att undvika att batteriet laddas
ur rekommenderar vi att motorn
får gå.

246Bilvård

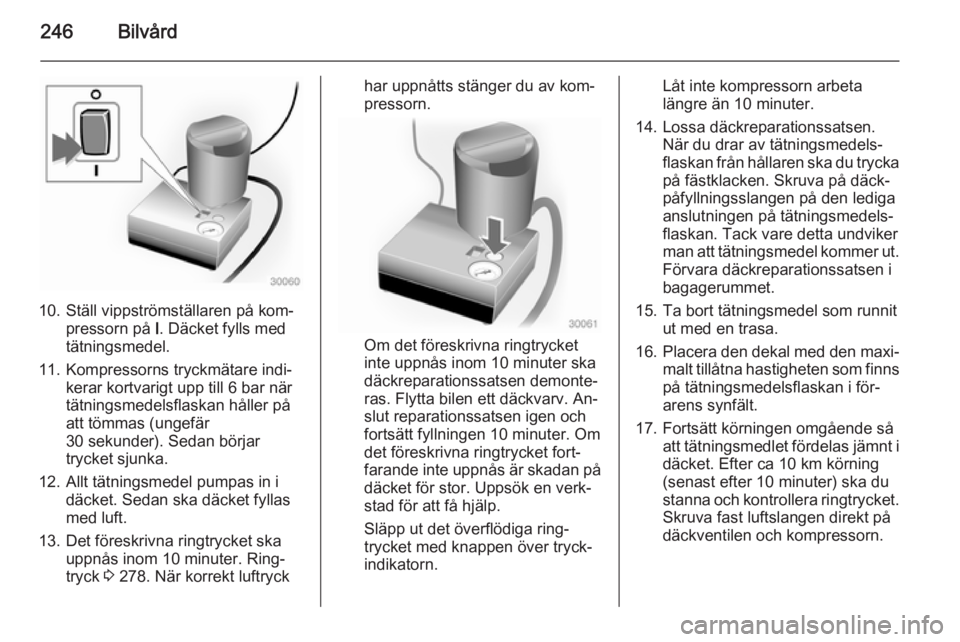

10. Ställ vippströmställaren på kom‐pressorn på I. Däcket fylls med
tätningsmedel.
11. Kompressorns tryckmätare indi‐ kerar kortvarigt upp till 6 bar när
tätningsmedelsflaskan håller på
att tömmas (ungefär
30 sekunder). Sedan börjar trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna ringtrycket ska uppnås inom 10 minuter. Ring‐
tryck 3 278. När korrekt luftryck
har uppnåtts stänger du av kom‐
pressorn.
Om det föreskrivna ringtrycket
inte uppnås inom 10 minuter ska däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv. An‐
slut reparationssatsen igen och
fortsätt fyllningen 10 minuter. Om
det föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödiga ring‐
trycket med knappen över tryck‐
indikatorn.
Låt inte kompressorn arbeta längre än 10 minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka
på fästklacken. Skruva på däck‐
påfyllningsslangen på den lediga
anslutningen på tätningsmedels‐
flaskan. Tack vare detta undviker man att tätningsmedel kommer ut.
Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns på tätningsmedelsflaskan i för‐
arens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter ca 10 km körning
(senast efter 10 minuter) ska du
stanna och kontrollera ringtrycket.

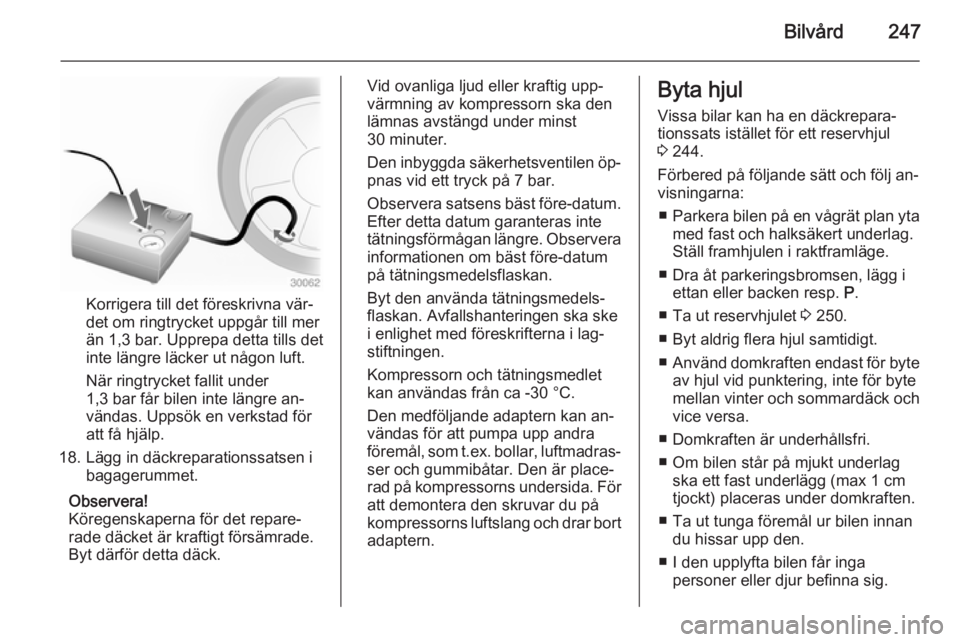

Skruva fast luftslangen direkt på
däckventilen och kompressorn.

Bilvård247
Korrigera till det föreskrivna vär‐
det om ringtrycket uppgår till mer
än 1,3 bar. Upprepa detta tills det
inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre an‐
vändas. Uppsök en verkstad för
att få hjälp.
18. Lägg in däckreparationssatsen i bagagerummet.
Observera!
Köregenskaperna för det repare‐
rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig upp‐
värmning av kompressorn ska den
lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen öp‐ pnas vid ett tryck på 7 bar.
Observera satsens bäst före-datum.
Efter detta datum garanteras inte
tätningsförmågan längre. Observera informationen om bäst före-datum
på tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lag‐
stiftningen.
Kompressorn och tätningsmedlet
kan användas från ca -30 °C.
Den medföljande adaptern kan an‐
vändas för att pumpa upp andra
föremål, som t.ex. bollar, luftmadras‐ ser och gummibåtar. Den är place‐
rad på kompressorns undersida. För att demontera den skruvar du på
kompressorns luftslang och drar bort
adaptern.Byta hjul
Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul
3 244.
Förbered på följande sätt och följ an‐
visningarna:
■ Parkera bilen på en vågrät plan yta
med fast och halksäkert underlag.
Ställ framhjulen i raktframläge.
■ Dra åt parkeringsbromsen, lägg i ettan eller backen resp. P.
■ Ta ut reservhjulet 3 250.
■ Byt aldrig flera hjul samtidigt.
■ Använd domkraften endast för byte
av hjul vid punktering, inte för byte
mellan vinter och sommardäck och vice versa.
■ Domkraften är underhållsfri.
■ Om bilen står på mjukt underlag ska ett fast underlägg (max 1 cm
tjockt) placeras under domkraften.
■ Ta ut tunga föremål ur bilen innan du hissar upp den.
■ I den upplyfta bilen får inga personer eller djur befinna sig.

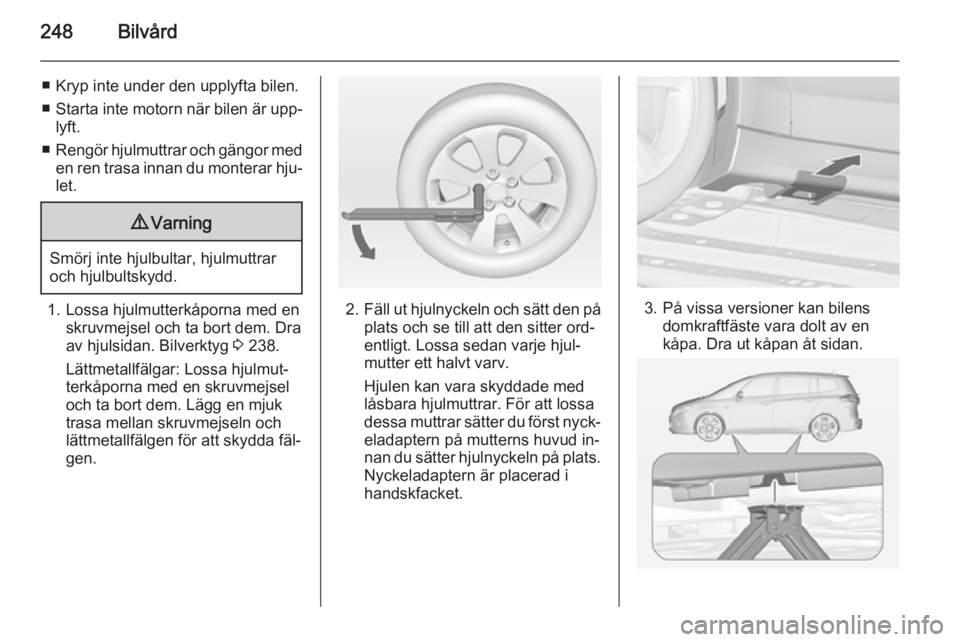

248Bilvård
■ Kryp inte under den upplyfta bilen.
■ Starta inte motorn när bilen är upp‐
lyft.
■ Rengör hjulmuttrar och gängor med
en ren trasa innan du monterar hju‐ let.9 Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Lossa hjulmutterkåporna med en skruvmejsel och ta bort dem. Dra
av hjulsidan. Bilverktyg 3 238.
Lättmetallfälgar: Lossa hjulmut‐
terkåporna med en skruvmejsel
och ta bort dem. Lägg en mjuk
trasa mellan skruvmejseln och
lättmetallfälgen för att skydda fäl‐
gen.2. Fäll ut hjulnyckeln och sätt den på
plats och se till att den sitter ord‐
entligt. Lossa sedan varje hjul‐
mutter ett halvt varv.
Hjulen kan vara skyddade med
låsbara hjulmuttrar. För att lossa
dessa muttrar sätter du först nyck‐ eladaptern på mutterns huvud in‐
nan du sätter hjulnyckeln på plats.
Nyckeladaptern är placerad i
handskfacket.3. På vissa versioner kan bilens domkraftfäste vara dolt av en
kåpa. Dra ut kåpan åt sidan.
