OPEL ZAFIRA C 2015 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2015, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2015Pages: 319, PDF Dimensioni: 9.11 MB
Page 211 of 319

Guida e funzionamento209
Le istruzioni sul display mostrano:■ segnalazione di velocità di marcia superiore a 30 km/h,
■ richiesta di arrestare il veicolo al ri‐ levamento di uno spazio di par‐
cheggio,
■ direzione di guida durante le mano‐
vre di parcheggio,
■ posizione del volante durante le manovre di parcheggio,
■ per alcune istruzioni è prevista la visualizzazione di una barra di
avanzamento di stato.Un parcheggio eseguito con esito po‐
sitivo viene confermato dal simbolo
del "traguardo".
Fare sempre molta attenzione alle se‐ gnalazioni acustiche emesse dal si‐
stema di ausilio al parcheggio ante‐ riore-posteriore. Una segnalazione
acustica continua significa che la di‐ stanza da un ostacolo è inferiore a
circa 30 cm.
Cambio del lato di parcheggio
Il sistema è configurato di default per
cercare parcheggi sul lato del pas‐
seggero anteriore. Per cercare par‐
cheggi sul lato del conducente, azio‐
nare l'indicatore di direzione sinistro
per la durata della ricerca.
Al disinserimento dell'indicatore di di‐ rezione, il sistema riprende la ricerca
dei parcheggi sul lato passeggero.
Visualizzazione delle priorità
Dopo l'attivazione del dispositivo di
assistenza al parcheggio avanzato, il
Driver Information Centre visualizza
un messaggio. L'indicazione del di‐ spositivo di assistenza al parcheggio
avanzato sul Driver Information Cen‐
ter può essere inibita da messaggi del
veicolo con una priorità superiore.
Dopo aver approvato il messaggio
tramite la pressione del pulsante
SET/CLR sulla leva degli indicatori di
direzione, le istruzioni del dispositivo
di assistenza al parcheggio avanzato
sono nuovamente visualizzate ed è
possibile proseguire con le manovre
di parcheggio.

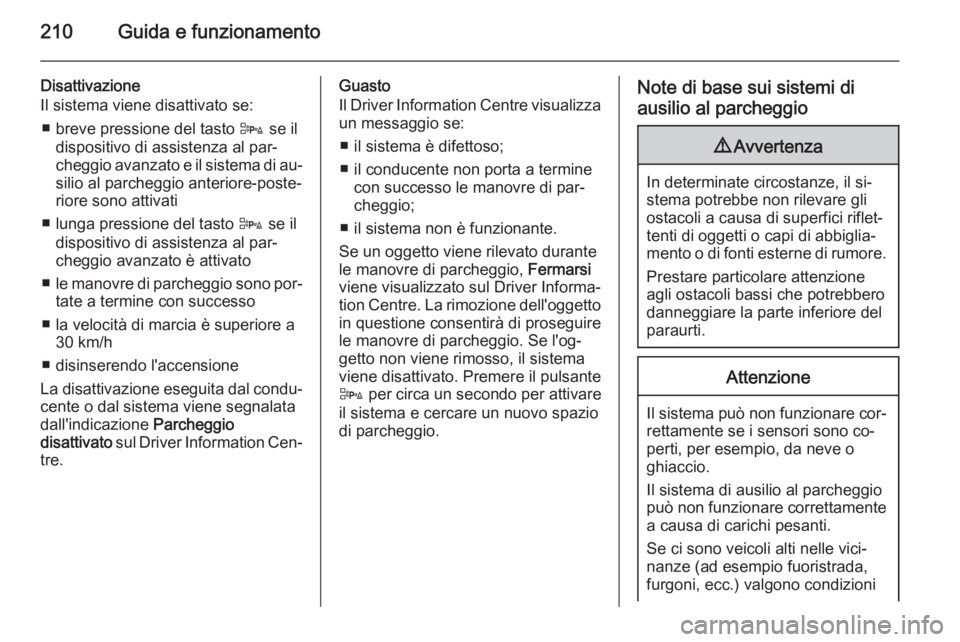

Page 212 of 319

210Guida e funzionamento
Disattivazione
Il sistema viene disattivato se:
■ breve pressione del tasto D se il
dispositivo di assistenza al par‐
cheggio avanzato e il sistema di au‐ silio al parcheggio anteriore-poste‐
riore sono attivati
■ lunga pressione del tasto D se il
dispositivo di assistenza al par‐
cheggio avanzato è attivato
■ le manovre di parcheggio sono por‐
tate a termine con successo
■ la velocità di marcia è superiore a 30 km/h
■ disinserendo l'accensione
La disattivazione eseguita dal condu‐
cente o dal sistema viene segnalata
dall'indicazione Parcheggio
disattivato sul Driver Information Cen‐
tre.Guasto
Il Driver Information Centre visualizza un messaggio se:
■ il sistema è difettoso;
■ il conducente non porta a termine con successo le manovre di par‐
cheggio;
■ il sistema non è funzionante.
Se un oggetto viene rilevato durante le manovre di parcheggio, Fermarsi
viene visualizzato sul Driver Informa‐
tion Centre. La rimozione dell'oggetto
in questione consentirà di proseguire
le manovre di parcheggio. Se l'og‐
getto non viene rimosso, il sistema
viene disattivato. Premere il pulsante
D per circa un secondo per attivare
il sistema e cercare un nuovo spazio di parcheggio.Note di base sui sistemi di
ausilio al parcheggio9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare cor‐ rettamente se i sensori sono co‐
perti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni

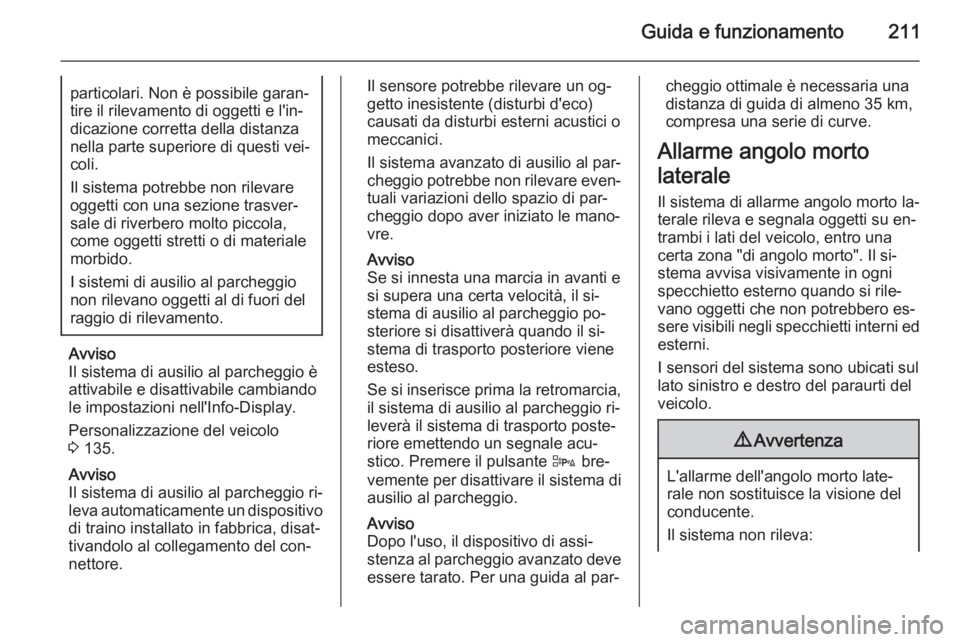

Page 213 of 319

Guida e funzionamento211particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi vei‐ coli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
Il sistema di ausilio al parcheggio è
attivabile e disattivabile cambiando le impostazioni nell'Info-Display.
Personalizzazione del veicolo
3 135.
Avviso
Il sistema di ausilio al parcheggio ri‐ leva automaticamente un dispositivo
di traino installato in fabbrica, disat‐
tivandolo al collegamento del con‐
nettore.
Il sensore potrebbe rilevare un og‐
getto inesistente (disturbi d'eco)
causati da disturbi esterni acustici o
meccanici.
Il sistema avanzato di ausilio al par‐
cheggio potrebbe non rilevare even‐ tuali variazioni dello spazio di par‐
cheggio dopo aver iniziato le mano‐
vre.
Avviso
Se si innesta una marcia in avanti e si supera una certa velocità, il si‐
stema di ausilio al parcheggio po‐
steriore si disattiverà quando il si‐ stema di trasporto posteriore viene
esteso.
Se si inserisce prima la retromarcia, il sistema di ausilio al parcheggio ri‐
leverà il sistema di trasporto poste‐
riore emettendo un segnale acu‐
stico. Premere il pulsante D bre‐
vemente per disattivare il sistema di ausilio al parcheggio.
Avviso
Dopo l'uso, il dispositivo di assi‐
stenza al parcheggio avanzato deve
essere tarato. Per una guida al par‐cheggio ottimale è necessaria una
distanza di guida di almeno 35 km,
compresa una serie di curve.
Allarme angolo morto
laterale
Il sistema di allarme angolo morto la‐
terale rileva e segnala oggetti su en‐
trambi i lati del veicolo, entro una
certa zona "di angolo morto". Il si‐
stema avvisa visivamente in ogni
specchietto esterno quando si rile‐
vano oggetti che non potrebbero es‐
sere visibili negli specchietti interni ed esterni.
I sensori del sistema sono ubicati sul
lato sinistro e destro del paraurti del
veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:

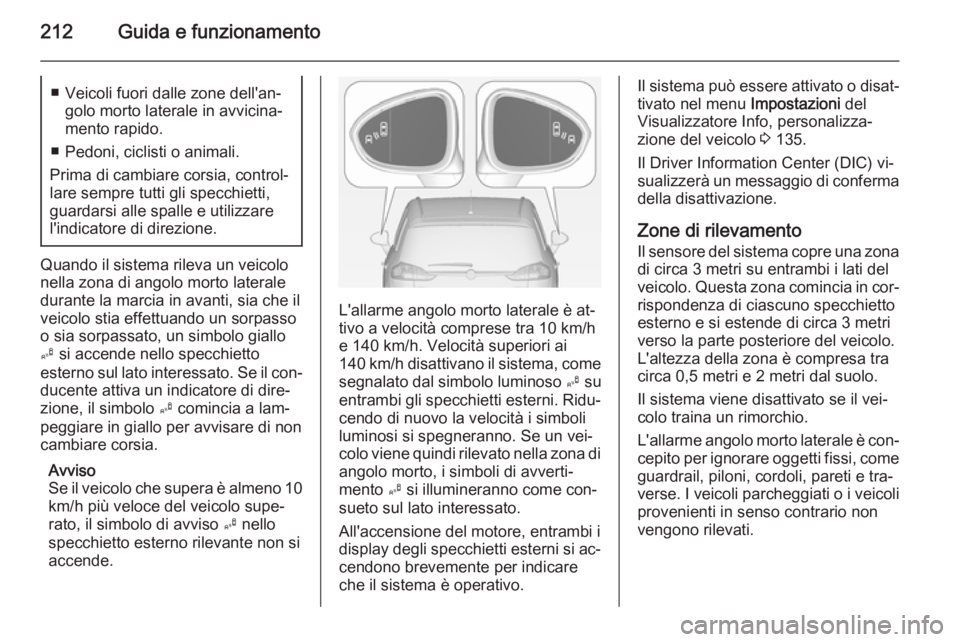

Page 214 of 319

212Guida e funzionamento■ Veicoli fuori dalle zone dell'an‐golo morto laterale in avvicina‐
mento rapido.
■ Pedoni, ciclisti o animali.
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il con‐ ducente attiva un indicatore di dire‐
zione, il simbolo B comincia a lam‐
peggiare in giallo per avvisare di non cambiare corsia.
Avviso
Se il veicolo che supera è almeno 10
km/h più veloce del veicolo supe‐
rato, il simbolo di avviso B nello
specchietto esterno rilevante non si
accende.
L'allarme angolo morto laterale è at‐
tivo a velocità comprese tra 10 km/h
e 140 km/h. Velocità superiori ai
140 km/h disattivano il sistema, come
segnalato dal simbolo luminoso B su
entrambi gli specchietti esterni. Ridu‐
cendo di nuovo la velocità i simboli
luminosi si spegneranno. Se un vei‐
colo viene quindi rilevato nella zona di angolo morto, i simboli di avverti‐mento B si illumineranno come con‐
sueto sul lato interessato.
All'accensione del motore, entrambi i
display degli specchietti esterni si ac‐
cendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel menu Impostazioni del
Visualizzatore Info, personalizza‐
zione del veicolo 3 135.
Il Driver Information Center (DIC) vi‐
sualizzerà un messaggio di conferma
della disattivazione.
Zone di rilevamento
Il sensore del sistema copre una zona di circa 3 metri su entrambi i lati del
veicolo. Questa zona comincia in cor‐ rispondenza di ciascuno specchietto
esterno e si estende di circa 3 metri
verso la parte posteriore del veicolo.
L'altezza della zona è compresa tra
circa 0,5 metri e 2 metri dal suolo.
Il sistema viene disattivato se il vei‐
colo traina un rimorchio.
L'allarme angolo morto laterale è con‐
cepito per ignorare oggetti fissi, come guardrail, piloni, cordoli, pareti e tra‐
verse. I veicoli parcheggiati o i veicoli
provenienti in senso contrario non
vengono rilevati.

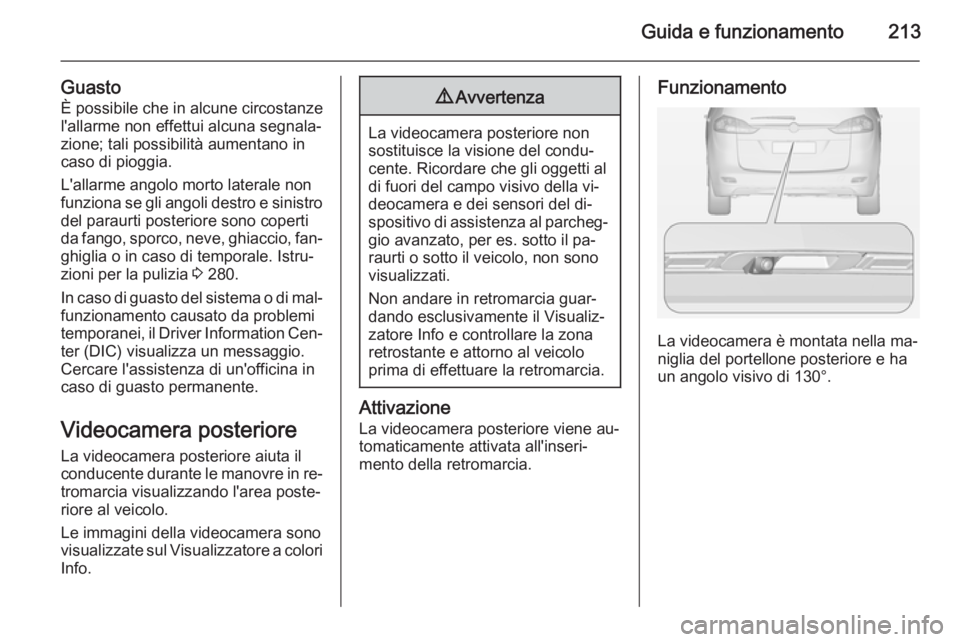

Page 215 of 319

Guida e funzionamento213
GuastoÈ possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.
L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro
del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio, fan‐ ghiglia o in caso di temporale. Istru‐
zioni per la pulizia 3 280.
In caso di guasto del sistema o di mal‐
funzionamento causato da problemi
temporanei, il Driver Information Cen‐ ter (DIC) visualizza un messaggio.
Cercare l'assistenza di un'officina in
caso di guasto permanente.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in re‐
tromarcia visualizzando l'area poste‐ riore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐ gio avanzato, per es. sotto il pa‐
raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐tomaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata nella ma‐
niglia del portellone posteriore e ha
un angolo visivo di 130°.

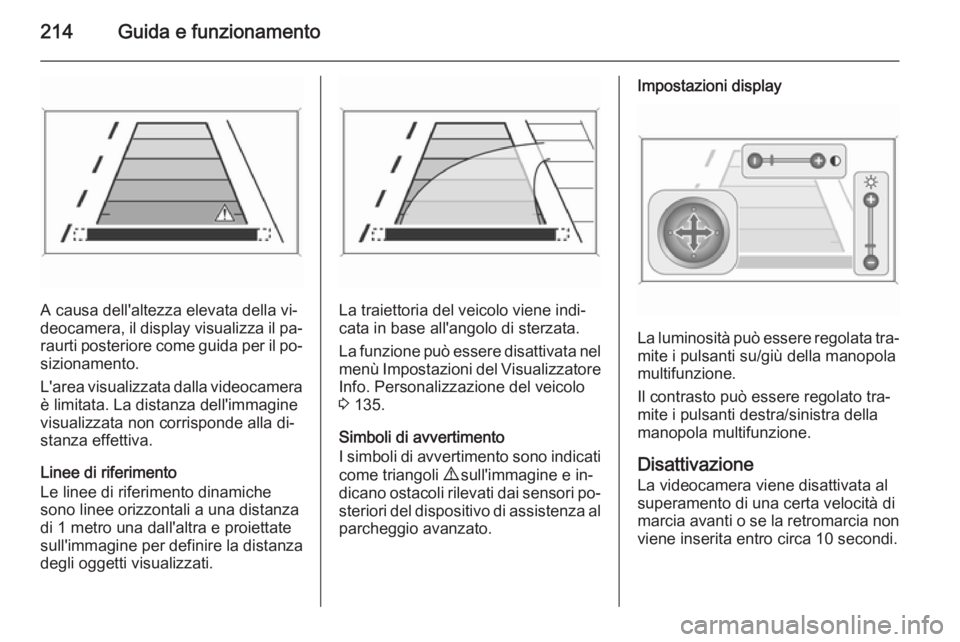

Page 216 of 319

214Guida e funzionamento
A causa dell'altezza elevata della vi‐
deocamera, il display visualizza il pa‐ raurti posteriore come guida per il po‐
sizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla di‐
stanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di 1 metro una dall'altra e proiettate sull'immagine per definire la distanza
degli oggetti visualizzati.La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
La funzione può essere disattivata nel
menù Impostazioni del Visualizzatore
Info. Personalizzazione del veicolo
3 135.
Simboli di avvertimento
I simboli di avvertimento sono indicati come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐
steriori del dispositivo di assistenza al parcheggio avanzato.
Impostazioni display
La luminosità può essere regolata tra‐
mite i pulsanti su/giù della manopola
multifunzione.
Il contrasto può essere regolato tra‐
mite i pulsanti destra/sinistra della
manopola multifunzione.
Disattivazione La videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 secondi.

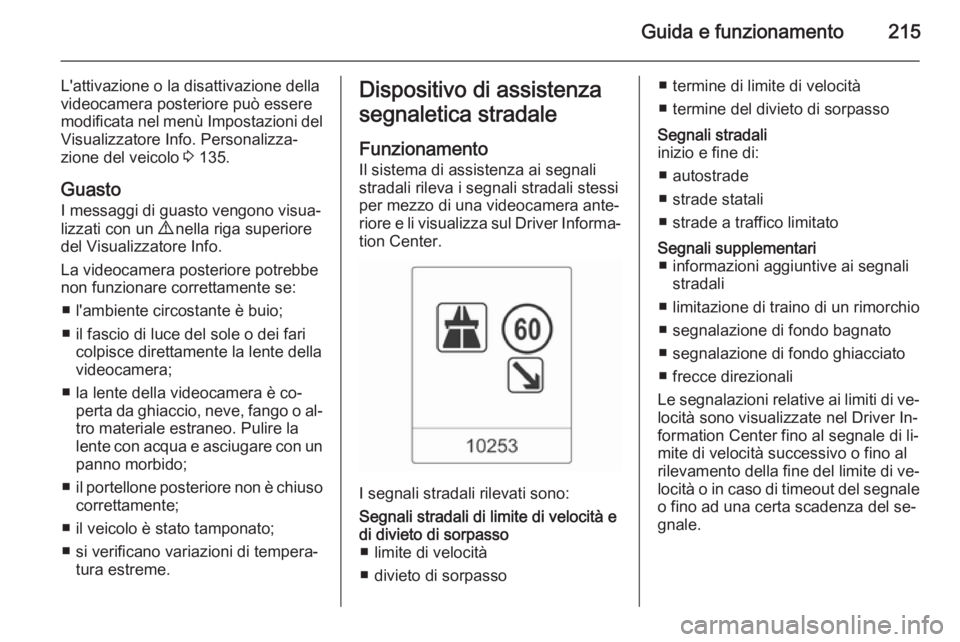

Page 217 of 319

Guida e funzionamento215
L'attivazione o la disattivazione della
videocamera posteriore può essere modificata nel menù Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 135.
Guasto I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
■ l'ambiente circostante è buio;
■ il fascio di luce del sole o dei fari colpisce direttamente la lente della
videocamera;
■ la lente della videocamera è co‐ perta da ghiaccio, neve, fango o al‐tro materiale estraneo. Pulire la
lente con acqua e asciugare con un
panno morbido;
■ il portellone posteriore non è chiuso
correttamente;
■ il veicolo è stato tamponato;
■ si verificano variazioni di tempera‐ tura estreme.Dispositivo di assistenza
segnaletica stradale
Funzionamento Il sistema di assistenza ai segnali
stradali rileva i segnali stradali stessi
per mezzo di una videocamera ante‐ riore e li visualizza sul Driver Informa‐ tion Center.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ■ limite di velocità
■ divieto di sorpasso■ termine di limite di velocità
■ termine del divieto di sorpassoSegnali stradali
inizio e fine di:
■ autostrade
■ strade statali
■ strade a traffico limitatoSegnali supplementari ■ informazioni aggiuntive ai segnali stradali
■ limitazione di traino di un rimorchio ■ segnalazione di fondo bagnato
■ segnalazione di fondo ghiacciato
■ frecce direzionali
Le segnalazioni relative ai limiti di ve‐ locità sono visualizzate nel Driver In‐
formation Center fino al segnale di li‐
mite di velocità successivo o fino al
rilevamento della fine del limite di ve‐
locità o in caso di timeout del segnale o fino ad una certa scadenza del se‐
gnale.
Page 218 of 319

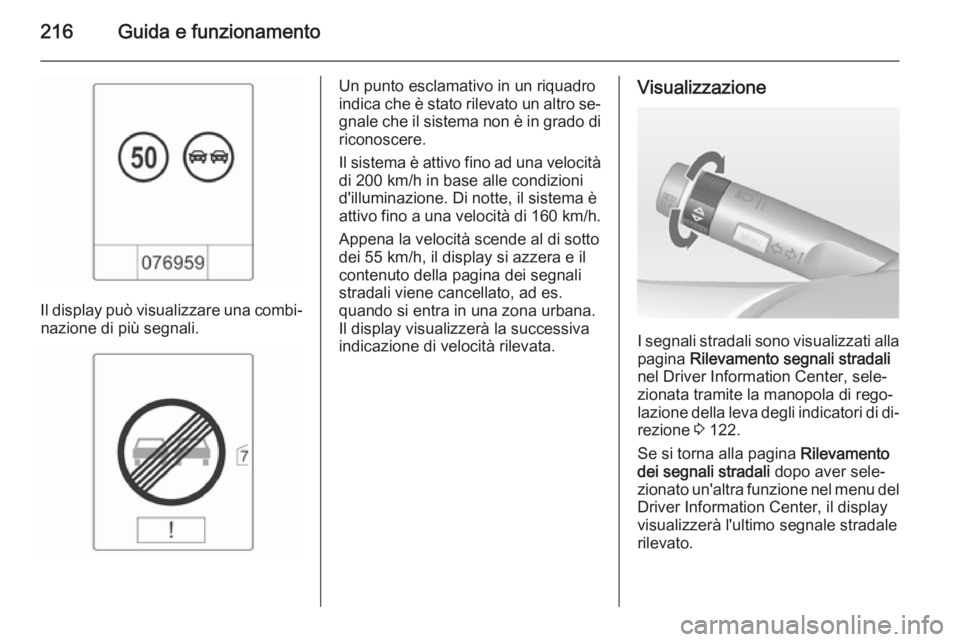

216Guida e funzionamento
Il display può visualizzare una combi‐nazione di più segnali.
Un punto esclamativo in un riquadro
indica che è stato rilevato un altro se‐ gnale che il sistema non è in grado di
riconoscere.
Il sistema è attivo fino ad una velocità
di 200 km/h in base alle condizioni
d'illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Appena la velocità scende al di sotto
dei 55 km/h, il display si azzera e il
contenuto della pagina dei segnali
stradali viene cancellato, ad es.
quando si entra in una zona urbana.
Il display visualizzerà la successiva
indicazione di velocità rilevata.Visualizzazione
I segnali stradali sono visualizzati alla pagina Rilevamento segnali stradali
nel Driver Information Center, sele‐
zionata tramite la manopola di rego‐
lazione della leva degli indicatori di di‐
rezione 3 122.
Se si torna alla pagina Rilevamento
dei segnali stradali dopo aver sele‐
zionato un'altra funzione nel menu del Driver Information Center, il displayvisualizzerà l'ultimo segnale stradalerilevato.
Page 219 of 319

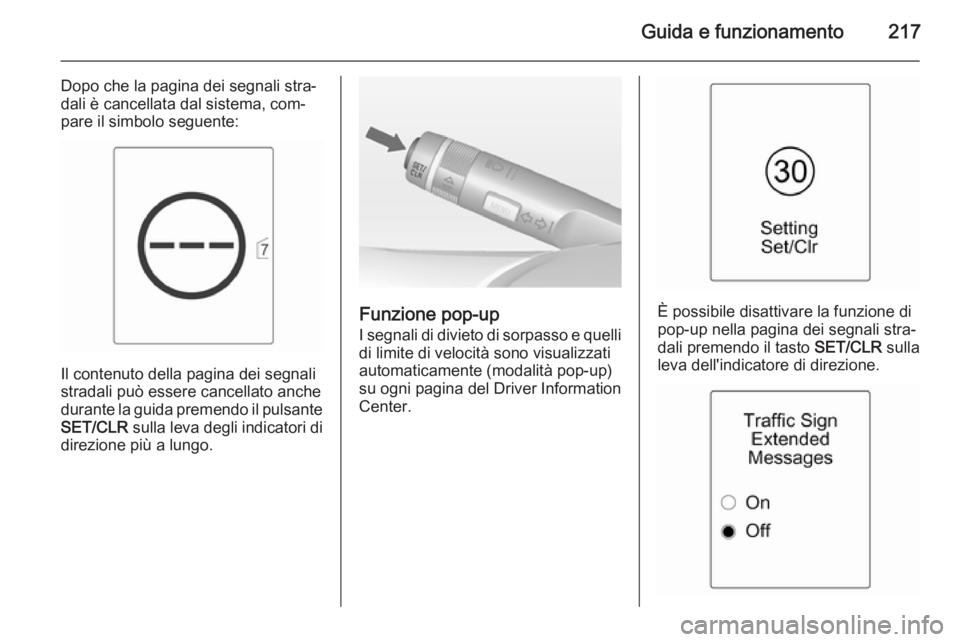

Guida e funzionamento217
Dopo che la pagina dei segnali stra‐
dali è cancellata dal sistema, com‐
pare il simbolo seguente:
Il contenuto della pagina dei segnali
stradali può essere cancellato anche durante la guida premendo il pulsante SET/CLR sulla leva degli indicatori di
direzione più a lungo.
Funzione pop-up
I segnali di divieto di sorpasso e quellidi limite di velocità sono visualizzati
automaticamente (modalità pop-up)
su ogni pagina del Driver Information
Center.È possibile disattivare la funzione di
pop-up nella pagina dei segnali stra‐
dali premendo il tasto SET/CLR sulla
leva dell'indicatore di direzione.
Page 220 of 319

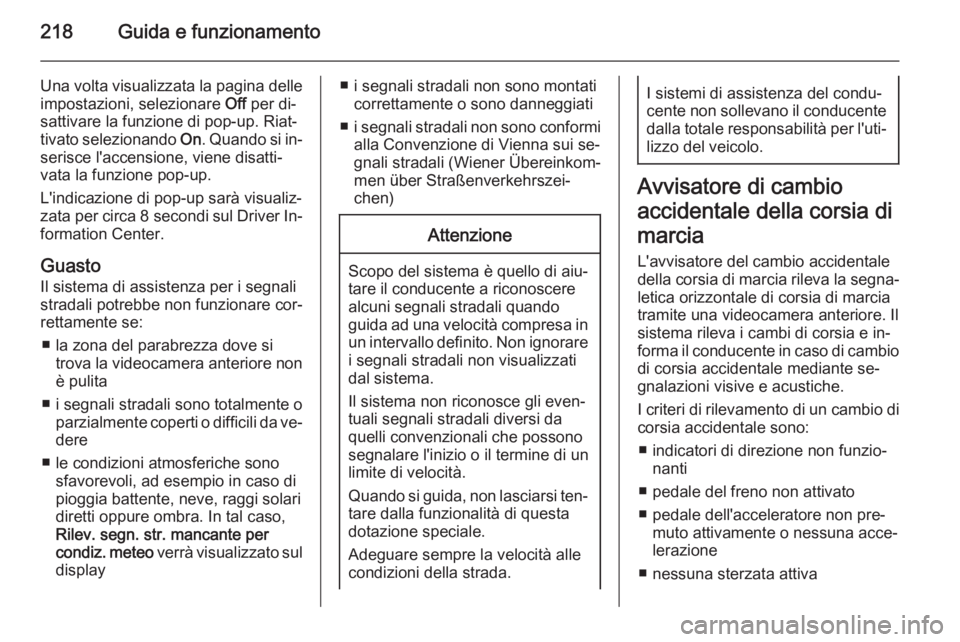

218Guida e funzionamento
Una volta visualizzata la pagina delle
impostazioni, selezionare Off per di‐
sattivare la funzione di pop-up. Riat‐ tivato selezionando On. Quando si in‐
serisce l'accensione, viene disatti‐
vata la funzione pop-up.
L'indicazione di pop-up sarà visualiz‐
zata per circa 8 secondi sul Driver In‐
formation Center.
Guasto
Il sistema di assistenza per i segnali
stradali potrebbe non funzionare cor‐
rettamente se:
■ la zona del parabrezza dove si trova la videocamera anteriore non
è pulita
■ i segnali stradali sono totalmente o parzialmente coperti o difficili da ve‐dere
■ le condizioni atmosferiche sono sfavorevoli, ad esempio in caso di
pioggia battente, neve, raggi solari
diretti oppure ombra. In tal caso,
Rilev. segn. str. mancante per
condiz. meteo verrà visualizzato sul
display■ i segnali stradali non sono montati correttamente o sono danneggiati
■ i segnali stradali non sono conformi
alla Convenzione di Vienna sui se‐
gnali stradali (Wiener Übereinkom‐
men über Straßenverkehrszei‐
chen)Attenzione
Scopo del sistema è quello di aiu‐
tare il conducente a riconoscere
alcuni segnali stradali quando
guida ad una velocità compresa in un intervallo definito. Non ignorare
i segnali stradali non visualizzati
dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi ten‐ tare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente
dalla totale responsabilità per l'uti‐ lizzo del veicolo.
Avvisatore di cambio
accidentale della corsia di
marcia L'avvisatore del cambio accidentale
della corsia di marcia rileva la segna‐
letica orizzontale di corsia di marcia
tramite una videocamera anteriore. Il
sistema rileva i cambi di corsia e in‐
forma il conducente in caso di cambio
di corsia accidentale mediante se‐
gnalazioni visive e acustiche.
I criteri di rilevamento di un cambio di corsia accidentale sono:
■ indicatori di direzione non funzio‐ nanti
■ pedale del freno non attivato
■ pedale dell'acceleratore non pre‐ muto attivamente o nessuna acce‐
lerazione
■ nessuna sterzata attiva
