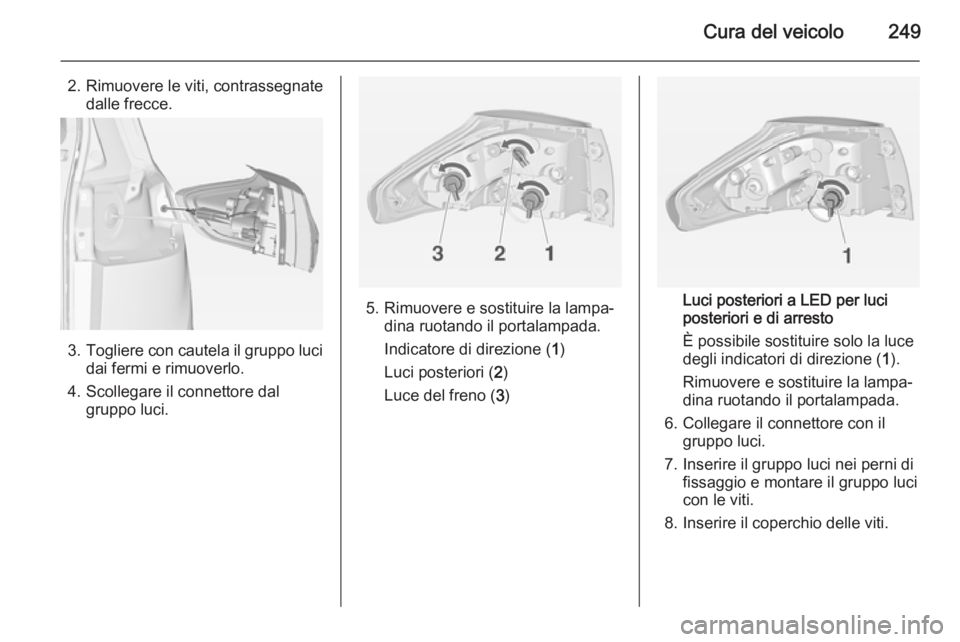

Cura del veicolo249
2. Rimuovere le viti, contrassegnatedalle frecce.
3.Togliere con cautela il gruppo luci
dai fermi e rimuoverlo.
4. Scollegare il connettore dal gruppo luci.
5. Rimuovere e sostituire la lampa‐ dina ruotando il portalampada.
Indicatore di direzione ( 1)
Luci posteriori ( 2)
Luce del freno ( 3)Luci posteriori a LED per luci
posteriori e di arresto
È possibile sostituire solo la luce
degli indicatori di direzione ( 1).
Rimuovere e sostituire la lampa‐ dina ruotando il portalampada.
6. Collegare il connettore con il gruppo luci.
7. Inserire il gruppo luci nei perni di fissaggio e montare il gruppo luci
con le viti.
8. Inserire il coperchio delle viti.

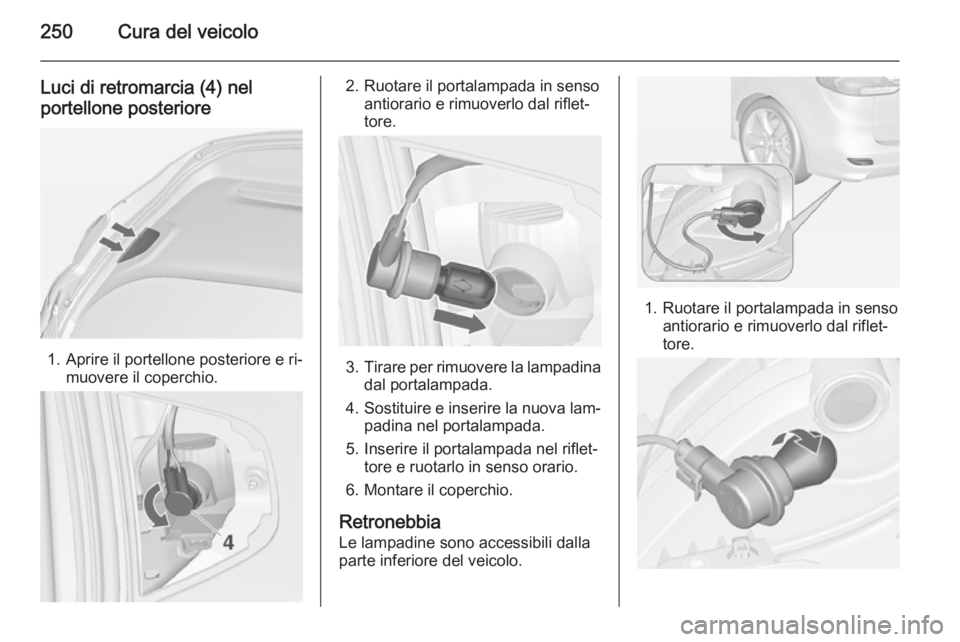

250Cura del veicolo
Luci di retromarcia (4) nel
portellone posteriore
1. Aprire il portellone posteriore e ri‐ muovere il coperchio.
2. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
3. Tirare per rimuovere la lampadina
dal portalampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
6. Montare il coperchio.
Retronebbia
Le lampadine sono accessibili dalla
parte inferiore del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.

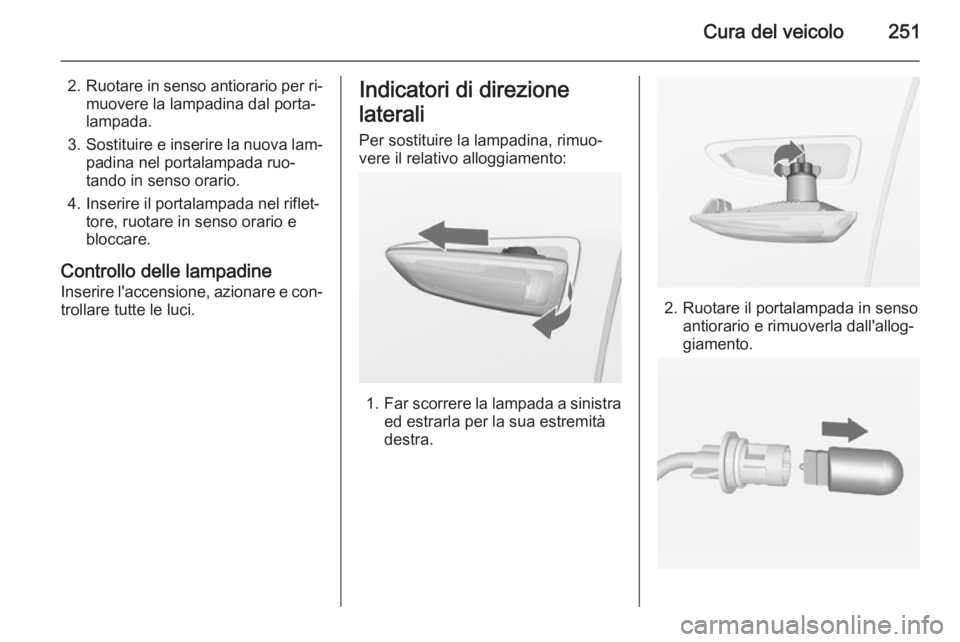

Cura del veicolo251
2.Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
4. Inserire il portalampada nel riflet‐ tore, ruotare in senso orario e
bloccare.
Controllo delle lampadine Inserire l'accensione, azionare e con‐
trollare tutte le luci.Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐ vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.

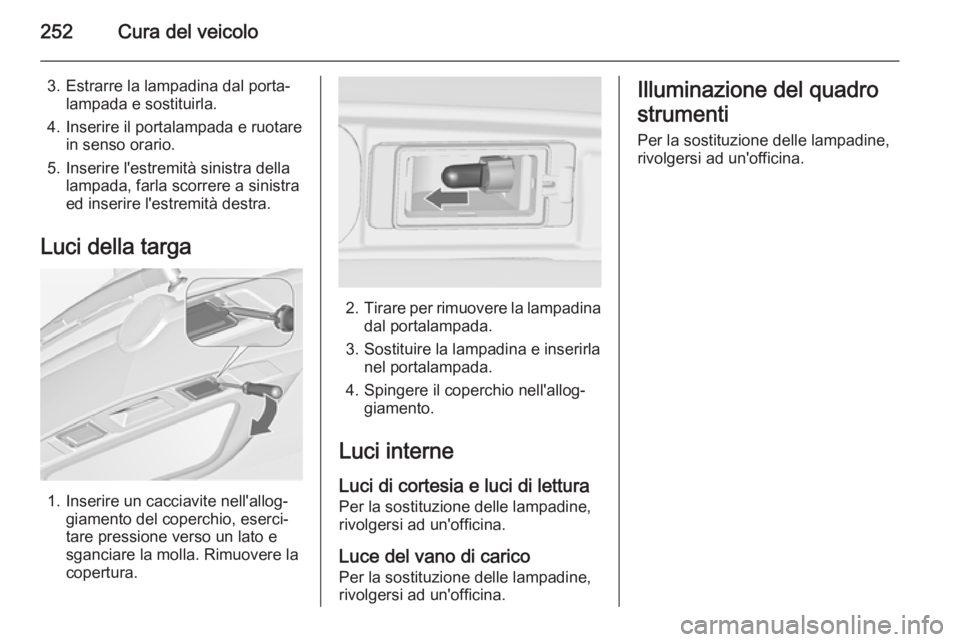

252Cura del veicolo
3. Estrarre la lampadina dal porta‐lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla. Rimuovere la
copertura.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire la lampadina e inserirla nel portalampada.
4. Spingere il coperchio nell'allog‐ giamento.
Luci interne
Luci di cortesia e luci di lettura Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

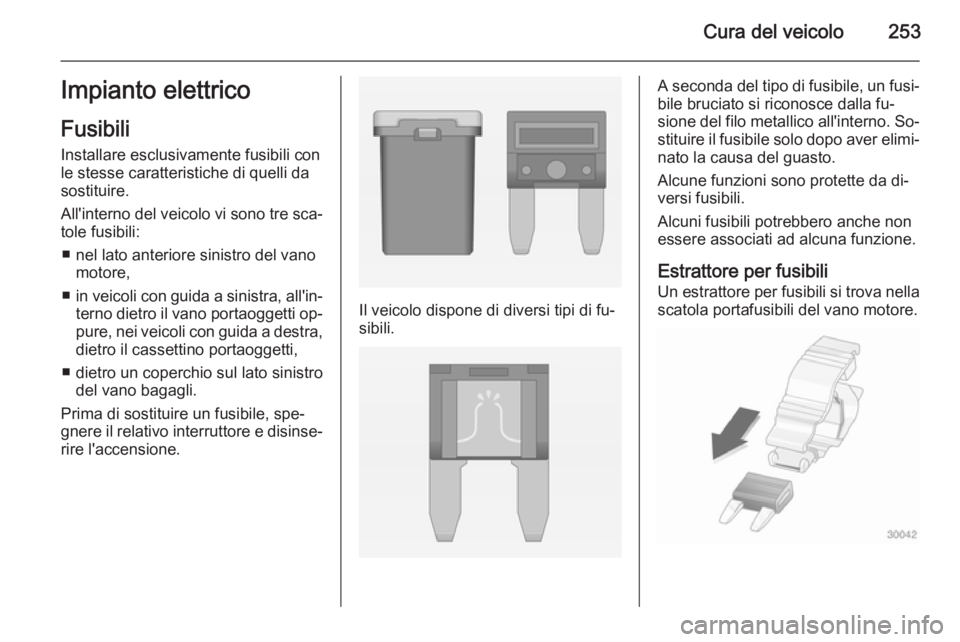

Cura del veicolo253Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole fusibili:
■ nel lato anteriore sinistro del vano motore,
■ in veicoli con guida a sinistra, all'in‐
terno dietro il vano portaoggetti op‐ pure, nei veicoli con guida a destra,dietro il cassettino portaoggetti,
■ dietro un coperchio sul lato sinistro del vano bagagli.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.

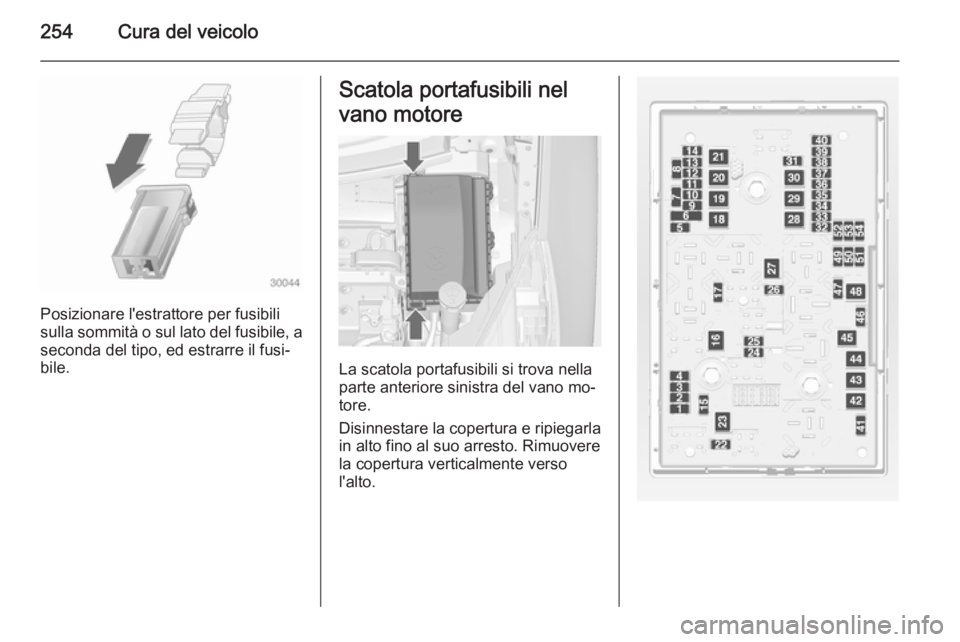

254Cura del veicolo
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

Cura del veicolo255

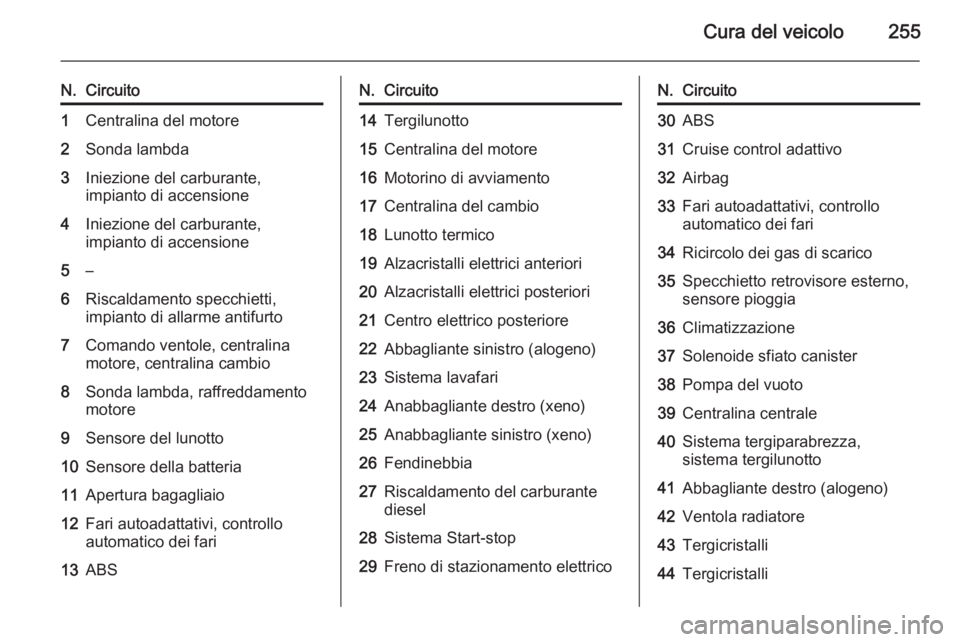

N.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante,impianto di accensione4Iniezione del carburante,
impianto di accensione5–6Riscaldamento specchietti,
impianto di allarme antifurto7Comando ventole, centralina
motore, centralina cambio8Sonda lambda, raffreddamento
motore9Sensore del lunotto10Sensore della batteria11Apertura bagagliaio12Fari autoadattativi, controllo
automatico dei fari13ABSN.Circuito14Tergilunotto15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Centro elettrico posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start-stop29Freno di stazionamento elettricoN.Circuito30ABS31Cruise control adattivo32Airbag33Fari autoadattativi, controllo
automatico dei fari34Ricircolo dei gas di scarico35Specchietto retrovisore esterno,
sensore pioggia36Climatizzazione37Solenoide sfiato canister38Pompa del vuoto39Centralina centrale40Sistema tergiparabrezza,
sistema tergilunotto41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli44Tergicristalli

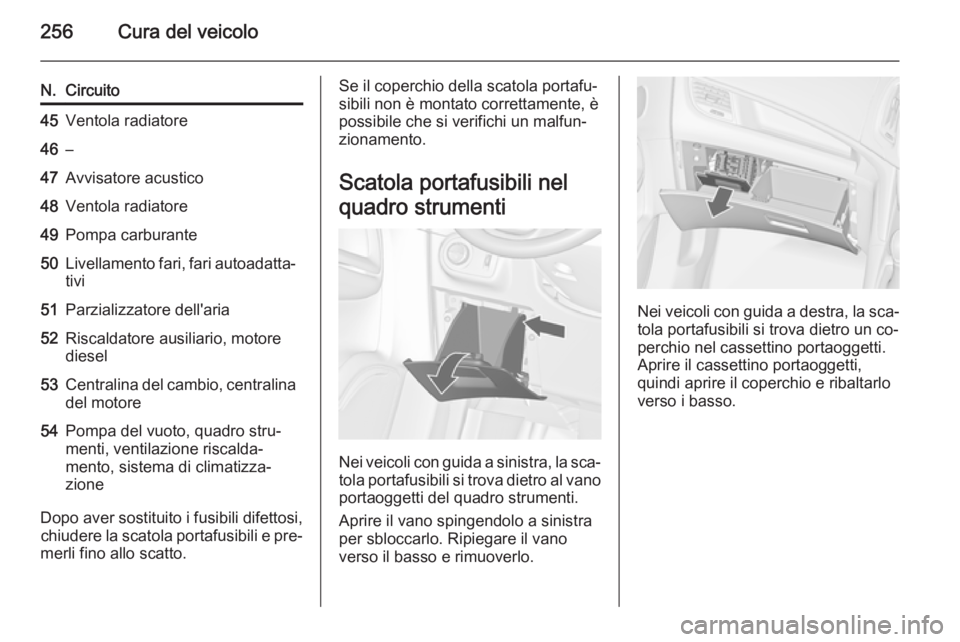

256Cura del veicolo
N.Circuito45Ventola radiatore46–47Avvisatore acustico48Ventola radiatore49Pompa carburante50Livellamento fari, fari autoadatta‐tivi51Parzializzatore dell'aria52Riscaldatore ausiliario, motore
diesel53Centralina del cambio, centralina
del motore54Pompa del vuoto, quadro stru‐
menti, ventilazione riscalda‐
mento, sistema di climatizza‐
zione
Dopo aver sostituito i fusibili difettosi,
chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel
quadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.
Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.

Cura del veicolo257
N.Circuito1Controllo automatico della velo‐
cità di crociera, limitatore di velo‐ cità, cruise control adattivo,
comandi al volante2Luci esterne, centralina carroz‐
zeria3Luci esterne, centralina carroz‐
zeria4Sistema Infotainment5Sistema Infotainment, quadro
strumentiN.Circuito6Presa di corrente, accendisigari7Presa di corrente8Anabbagliante sinistro, centra‐
lina carrozzeria9Anabbagliante destro, centralina
carrozzeria, modulo airbag10Serrature portiere, centralina
carrozzeria11Ventola interna12–13–14Connettore diagnostico15Airbag16Presa di corrente17Climatizzatore18Logistica19Centralina della carrozzeria20Centralina della carrozzeriaN.Circuito21Quadro strumenti, impianto anti‐
furto22Sensore di accensione23Centralina della carrozzeria24Centralina della carrozzeria25–26–
Scatola portafusibili nel
vano di carico La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura.

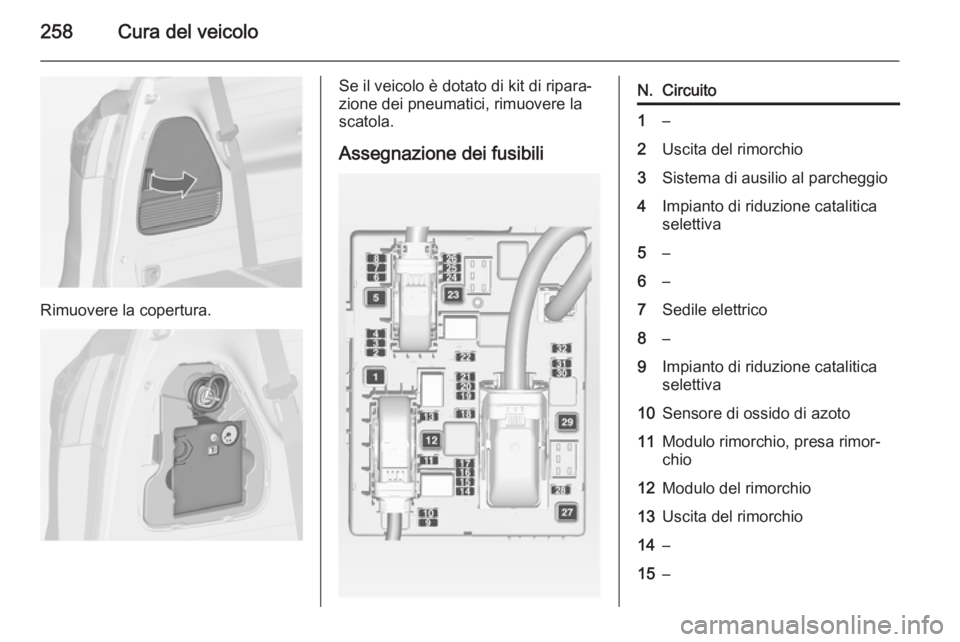

258Cura del veicolo
Rimuovere la copertura.
Se il veicolo è dotato di kit di ripara‐
zione dei pneumatici, rimuovere la
scatola.
Assegnazione dei fusibiliN.Circuito1–2Uscita del rimorchio3Sistema di ausilio al parcheggio4Impianto di riduzione catalitica
selettiva5–6–7Sedile elettrico8–9Impianto di riduzione catalitica
selettiva10Sensore di ossido di azoto11Modulo rimorchio, presa rimor‐
chio12Modulo del rimorchio13Uscita del rimorchio14–15–
