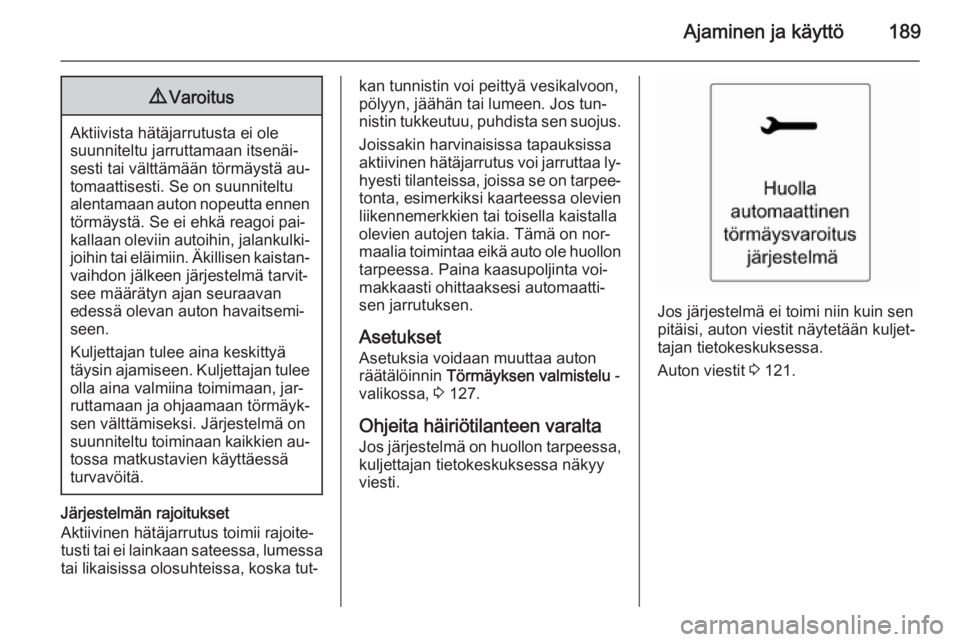

Ajaminen ja käyttö1899Varoitus
Aktiivista hätäjarrutusta ei ole
suunniteltu jarruttamaan itsenäi‐
sesti tai välttämään törmäystä au‐
tomaattisesti. Se on suunniteltu
alentamaan auton nopeutta ennen törmäystä. Se ei ehkä reagoi pai‐
kallaan oleviin autoihin, jalankulki‐
joihin tai eläimiin. Äkillisen kaistan‐ vaihdon jälkeen järjestelmä tarvit‐
see määrätyn ajan seuraavan
edessä olevan auton havaitsemi‐
seen.
Kuljettajan tulee aina keskittyä
täysin ajamiseen. Kuljettajan tulee
olla aina valmiina toimimaan, jar‐
ruttamaan ja ohjaamaan törmäyk‐
sen välttämiseksi. Järjestelmä on
suunniteltu toiminaan kaikkien au‐
tossa matkustavien käyttäessä
turvavöitä.
Järjestelmän rajoitukset
Aktiivinen hätäjarrutus toimii rajoite‐
tusti tai ei lainkaan sateessa, lumessa tai likaisissa olosuhteissa, koska tut‐
kan tunnistin voi peittyä vesikalvoon,
pölyyn, jäähän tai lumeen. Jos tun‐
nistin tukkeutuu, puhdista sen suojus.
Joissakin harvinaisissa tapauksissa
aktiivinen hätäjarrutus voi jarruttaa ly‐ hyesti tilanteissa, joissa se on tarpee‐
tonta, esimerkiksi kaarteessa olevien
liikennemerkkien tai toisella kaistalla
olevien autojen takia. Tämä on nor‐
maalia toimintaa eikä auto ole huollon tarpeessa. Paina kaasupoljinta voi‐makkaasti ohittaaksesi automaatti‐
sen jarrutuksen.
Asetukset Asetuksia voidaan muuttaa autonräätälöinnin Törmäyksen valmistelu -
valikossa, 3 127.
Ohjeita häiriötilanteen varalta Jos järjestelmä on huollon tarpeessa,
kuljettajan tietokeskuksessa näkyy
viesti.
Jos järjestelmä ei toimi niin kuin sen
pitäisi, auton viestit näytetään kuljet‐
tajan tietokeskuksessa.
Auton viestit 3 121.

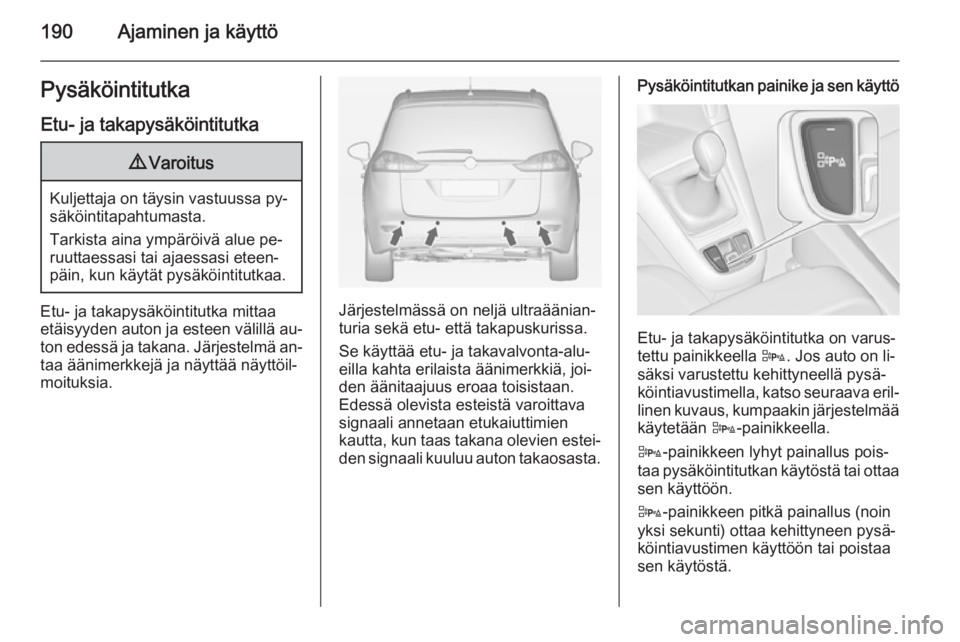

190Ajaminen ja käyttöPysäköintitutkaEtu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi tai ajaessasi eteen‐
päin, kun käytät pysäköintitutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä au‐
ton edessä ja takana. Järjestelmä an‐ taa äänimerkkejä ja näyttää näyttöil‐
moituksia.Järjestelmässä on neljä ultraäänian‐
turia sekä etu- että takapuskurissa.
Se käyttää etu- ja takavalvonta-alu‐
eilla kahta erilaista äänimerkkiä, joi‐
den äänitaajuus eroaa toisistaan.
Edessä olevista esteistä varoittava
signaali annetaan etukaiuttimien
kautta, kun taas takana olevien estei‐ den signaali kuuluu auton takaosasta.
Pysäköintitutkan painike ja sen käyttö
Etu- ja takapysäköintitutka on varus‐
tettu painikkeella D. Jos auto on li‐
säksi varustettu kehittyneellä pysä‐
köintiavustimella, katso seuraava eril‐
linen kuvaus, kumpaakin järjestelmää käytetään D-painikkeella.
D -painikkeen lyhyt painallus pois‐
taa pysäköintitutkan käytöstä tai ottaa sen käyttöön.
D -painikkeen pitkä painallus (noin
yksi sekunti) ottaa kehittyneen pysä‐
köintiavustimen käyttöön tai poistaa
sen käytöstä.

Ajaminen ja käyttö191

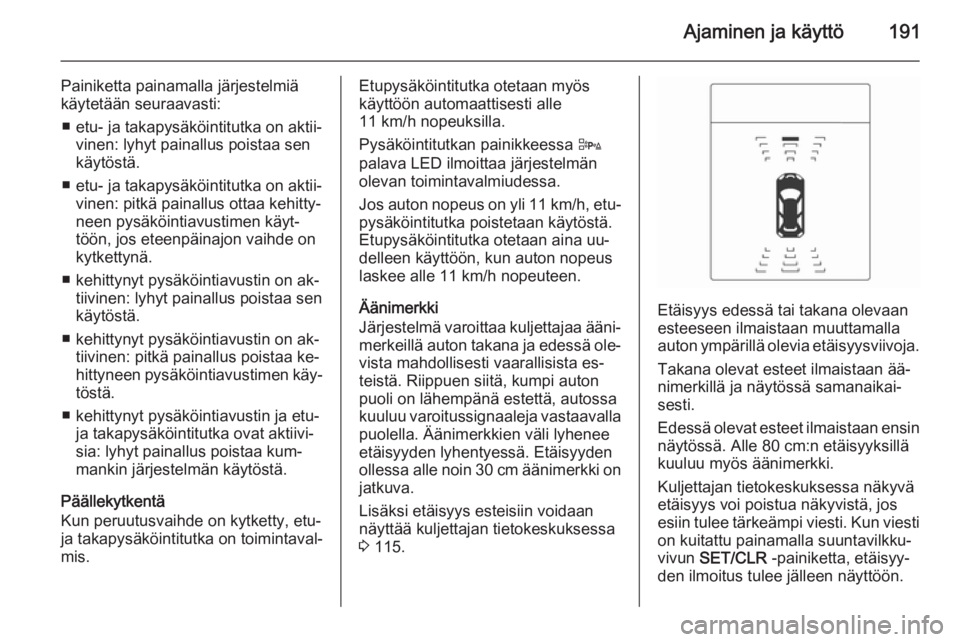

Painiketta painamalla järjestelmiä
käytetään seuraavasti:
■ etu- ja takapysäköintitutka on aktii‐ vinen: lyhyt painallus poistaa sen
käytöstä.
■ etu- ja takapysäköintitutka on aktii‐ vinen: pitkä painallus ottaa kehitty‐
neen pysäköintiavustimen käyt‐
töön, jos eteenpäinajon vaihde on
kytkettynä.
■ kehittynyt pysäköintiavustin on ak‐ tiivinen: lyhyt painallus poistaa sen
käytöstä.
■ kehittynyt pysäköintiavustin on ak‐ tiivinen: pitkä painallus poistaa ke‐hittyneen pysäköintiavustimen käy‐ töstä.
■ kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka ovat aktiivi‐
sia: lyhyt painallus poistaa kum‐
mankin järjestelmän käytöstä.
Päällekytkentä
Kun peruutusvaihde on kytketty, etu-
ja takapysäköintitutka on toimintaval‐
mis.Etupysäköintitutka otetaan myös
käyttöön automaattisesti alle
11 km/h nopeuksilla.
Pysäköintitutkan painikkeessa D
palava LED ilmoittaa järjestelmän
olevan toimintavalmiudessa.
Jos auton nopeus on yli 11 km/h, etu‐
pysäköintitutka poistetaan käytöstä.
Etupysäköintitutka otetaan aina uu‐
delleen käyttöön, kun auton nopeus
laskee alle 11 km/h nopeuteen.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton takana ja edessä ole‐ vista mahdollisesti vaarallisista es‐teistä. Riippuen siitä, kumpi autonpuoli on lähempänä estettä, autossa
kuuluu varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys esteisiin voidaan
näyttää kuljettajan tietokeskuksessa
3 115.
Etäisyys edessä tai takana olevaan
esteeseen ilmaistaan muuttamalla
auton ympärillä olevia etäisyysviivoja.
Takana olevat esteet ilmaistaan ää‐nimerkillä ja näytössä samanaikai‐
sesti.
Edessä olevat esteet ilmaistaan ensin
näytössä. Alle 80 cm:n etäisyyksillä
kuuluu myös äänimerkki.
Kuljettajan tietokeskuksessa näkyvä etäisyys voi poistua näkyvistä, jos
esiin tulee tärkeämpi viesti. Kun viesti
on kuitattu painamalla suuntavilkku‐
vivun SET/CLR -painiketta, etäisyy‐
den ilmoitus tulee jälleen näyttöön.

192Ajaminen ja käyttö

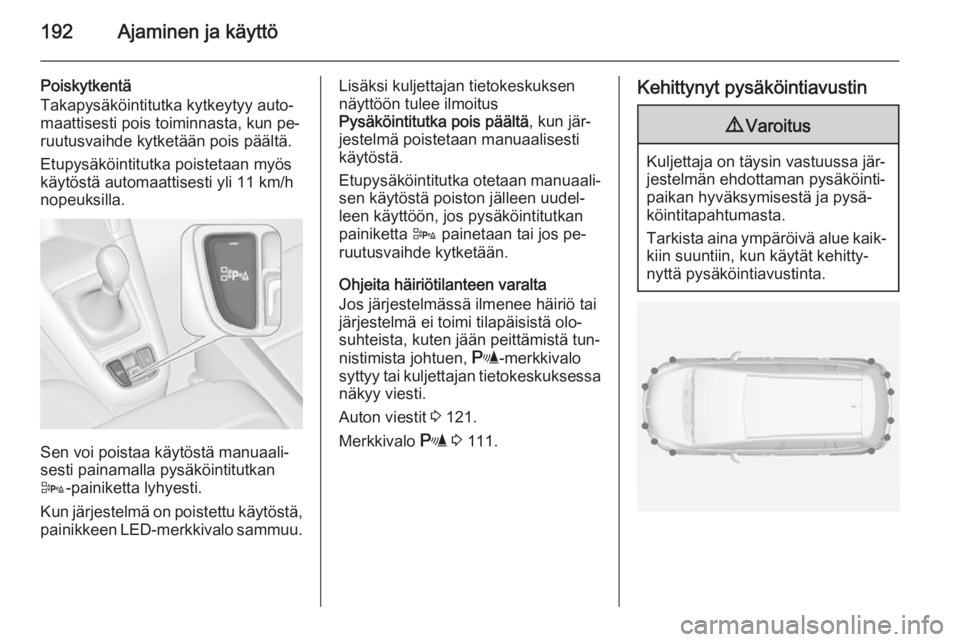

Poiskytkentä
Takapysäköintitutka kytkeytyy auto‐
maattisesti pois toiminnasta, kun pe‐
ruutusvaihde kytketään pois päältä.
Etupysäköintitutka poistetaan myös
käytöstä automaattisesti yli 11 km/h
nopeuksilla.
Sen voi poistaa käytöstä manuaali‐
sesti painamalla pysäköintitutkan
D -painiketta lyhyesti.
Kun järjestelmä on poistettu käytöstä,
painikkeen LED-merkkivalo sammuu.
Lisäksi kuljettajan tietokeskuksen
näyttöön tulee ilmoitus
Pysäköintitutka pois päältä , kun jär‐
jestelmä poistetaan manuaalisesti
käytöstä.
Etupysäköintitutka otetaan manuaali‐
sen käytöstä poiston jälleen uudel‐
leen käyttöön, jos pysäköintitutkan painiketta D painetaan tai jos pe‐
ruutusvaihde kytketään.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista, kuten jään peittämistä tun‐
nistimista johtuen, r-merkkivalo
syttyy tai kuljettajan tietokeskuksessa
näkyy viesti.
Auton viestit 3 121.
Merkkivalo r 3 111.Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa jär‐
jestelmän ehdottaman pysäköinti‐
paikan hyväksymisestä ja pysä‐
köintitapahtumasta.
Tarkista aina ympäröivä alue kaik‐ kiin suuntiin, kun käytät kehitty‐
nyttä pysäköintiavustinta.

Ajaminen ja käyttö193
Kehittynyt pysäköintiavustin ohjaa
kuljettajan pysäköintipaikkaan anta‐
malla ohjeita kuljettajan tietokeskuk‐
sessa sekä äänimerkkejä. Kuljettajan
on ohjattava kiihdytystä, jarrutusta,
ohjausta ja vaihteensiirtoa.
Järjestelmä käyttää etu- ja takapysä‐
köintitutkan antureita ja kahta lisäan‐
turia etu- ja takapuskurin kummalla‐ kin puolella.

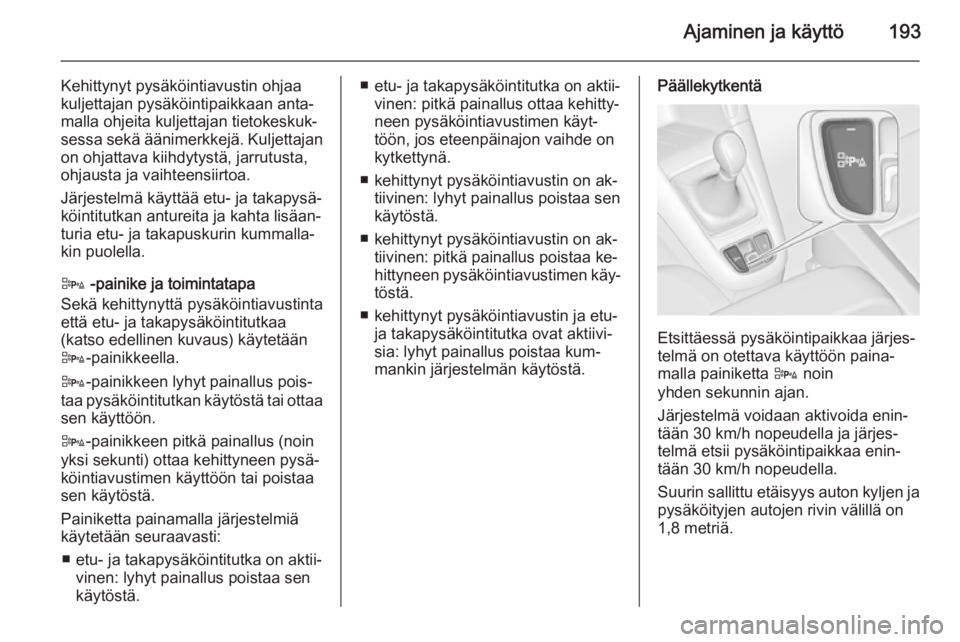

D -painike ja toimintatapa
Sekä kehittynyttä pysäköintiavustinta
että etu- ja takapysäköintitutkaa
(katso edellinen kuvaus) käytetään
D -painikkeella.
D -painikkeen lyhyt painallus pois‐
taa pysäköintitutkan käytöstä tai ottaa sen käyttöön.
D -painikkeen pitkä painallus (noin
yksi sekunti) ottaa kehittyneen pysä‐
köintiavustimen käyttöön tai poistaa
sen käytöstä.
Painiketta painamalla järjestelmiä
käytetään seuraavasti:
■ etu- ja takapysäköintitutka on aktii‐ vinen: lyhyt painallus poistaa sen
käytöstä.■ etu- ja takapysäköintitutka on aktii‐ vinen: pitkä painallus ottaa kehitty‐
neen pysäköintiavustimen käyt‐
töön, jos eteenpäinajon vaihde on
kytkettynä.
■ kehittynyt pysäköintiavustin on ak‐ tiivinen: lyhyt painallus poistaa sen
käytöstä.
■ kehittynyt pysäköintiavustin on ak‐ tiivinen: pitkä painallus poistaa ke‐hittyneen pysäköintiavustimen käy‐ töstä.
■ kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka ovat aktiivi‐
sia: lyhyt painallus poistaa kum‐ mankin järjestelmän käytöstä.Päällekytkentä
Etsittäessä pysäköintipaikkaa järjes‐
telmä on otettava käyttöön paina‐
malla painiketta D noin
yhden sekunnin ajan.
Järjestelmä voidaan aktivoida enin‐
tään 30 km/h nopeudella ja järjes‐
telmä etsii pysäköintipaikkaa enin‐
tään 30 km/h nopeudella.
Suurin sallittu etäisyys auton kyljen ja
pysäköityjen autojen rivin välillä on
1,8 metriä.

194Ajaminen ja käyttö

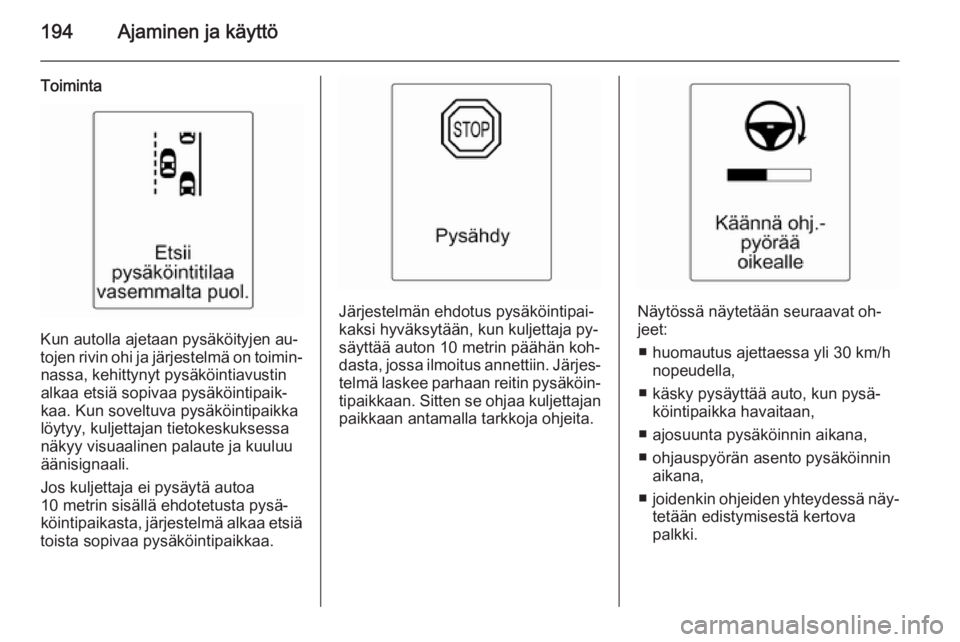

Toiminta
Kun autolla ajetaan pysäköityjen au‐
tojen rivin ohi ja järjestelmä on toimin‐ nassa, kehittynyt pysäköintiavustin
alkaa etsiä sopivaa pysäköintipaik‐
kaa. Kun soveltuva pysäköintipaikka
löytyy, kuljettajan tietokeskuksessa
näkyy visuaalinen palaute ja kuuluu
äänisignaali.
Jos kuljettaja ei pysäytä autoa
10 metrin sisällä ehdotetusta pysä‐
köintipaikasta, järjestelmä alkaa etsiä
toista sopivaa pysäköintipaikkaa.
Järjestelmän ehdotus pysäköintipai‐
kaksi hyväksytään, kun kuljettaja py‐
säyttää auton 10 metrin päähän koh‐
dasta, jossa ilmoitus annettiin. Järjes‐ telmä laskee parhaan reitin pysäköin‐
tipaikkaan. Sitten se ohjaa kuljettajan
paikkaan antamalla tarkkoja ohjeita.Näytössä näytetään seuraavat oh‐
jeet:
■ huomautus ajettaessa yli 30 km/h nopeudella,
■ käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan,
■ ajosuunta pysäköinnin aikana,
■ ohjauspyörän asento pysäköinnin aikana,
■ joidenkin ohjeiden yhteydessä näy‐
tetään edistymisestä kertova
palkki.

Ajaminen ja käyttö195

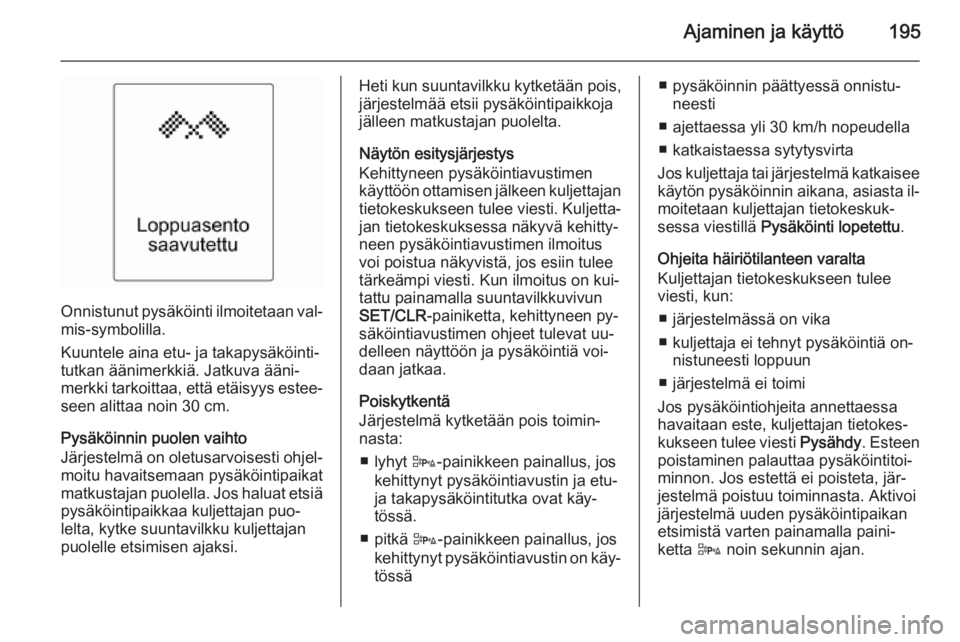

Onnistunut pysäköinti ilmoitetaan val‐
mis-symbolilla.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Pysäköinnin puolen vaihto
Järjestelmä on oletusarvoisesti ohjel‐ moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Jos haluat etsiä
pysäköintipaikkaa kuljettajan puo‐
lelta, kytke suuntavilkku kuljettajan
puolelle etsimisen ajaksi.
Heti kun suuntavilkku kytketään pois, järjestelmää etsii pysäköintipaikkoja
jälleen matkustajan puolelta.
Näytön esitysjärjestys
Kehittyneen pysäköintiavustimen
käyttöön ottamisen jälkeen kuljettajan
tietokeskukseen tulee viesti. Kuljetta‐
jan tietokeskuksessa näkyvä kehitty‐
neen pysäköintiavustimen ilmoitus
voi poistua näkyvistä, jos esiin tulee
tärkeämpi viesti. Kun ilmoitus on kui‐
tattu painamalla suuntavilkkuvivun
SET/CLR -painiketta, kehittyneen py‐
säköintiavustimen ohjeet tulevat uu‐
delleen näyttöön ja pysäköintiä voi‐
daan jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
■ lyhyt D-painikkeen painallus, jos
kehittynyt pysäköintiavustin ja etu-
ja takapysäköintitutka ovat käy‐
tössä.
■ pitkä D-painikkeen painallus, jos
kehittynyt pysäköintiavustin on käy‐ tössä■ pysäköinnin päättyessä onnistu‐ neesti
■ ajettaessa yli 30 km/h nopeudella
■ katkaistaessa sytytysvirta
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta il‐
moitetaan kuljettajan tietokeskuk‐
sessa viestillä Pysäköinti lopetettu .
Ohjeita häiriötilanteen varalta
Kuljettajan tietokeskukseen tulee
viesti, kun:
■ järjestelmässä on vika
■ kuljettaja ei tehnyt pysäköintiä on‐ nistuneesti loppuun
■ järjestelmä ei toimi
Jos pysäköintiohjeita annettaessa
havaitaan este, kuljettajan tietokes‐
kukseen tulee viesti Pysähdy. Esteen
poistaminen palauttaa pysäköintitoi‐
minnon. Jos estettä ei poisteta, jär‐
jestelmä poistuu toiminnasta. Aktivoi
järjestelmä uuden pysäköintipaikan
etsimistä varten painamalla paini‐
ketta D noin sekunnin ajan.

196Ajaminen ja käyttö

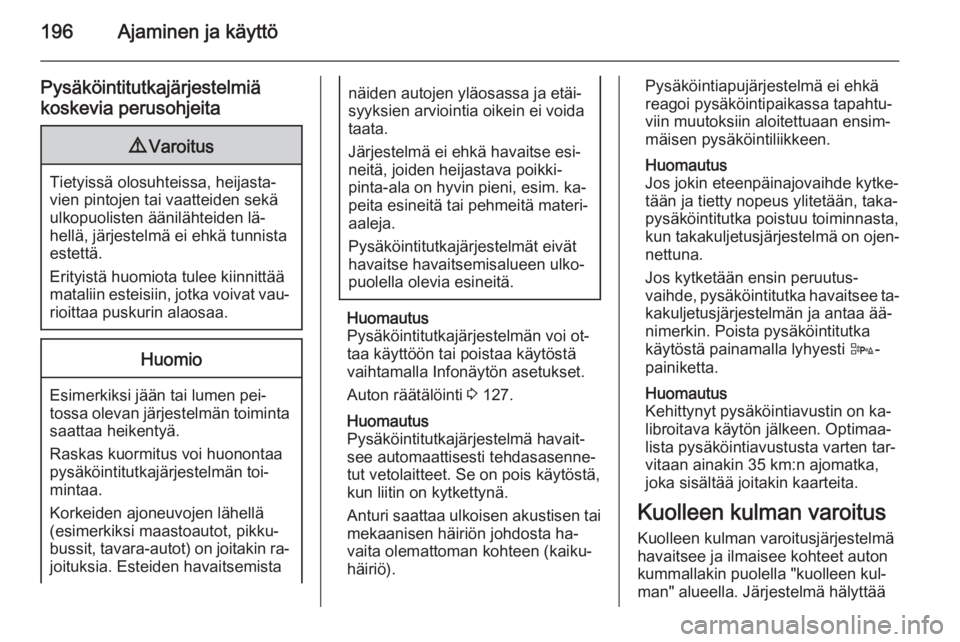

Pysäköintitutkajärjestelmiäkoskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen pei‐
tossa olevan järjestelmän toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐ bussit, tavara-autot) on joitakin ra‐
joituksia. Esteiden havaitsemista
näiden autojen yläosassa ja etäi‐
syyksien arviointia oikein ei voida
taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim. ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Pysäköintitutkajärjestelmän voi ot‐
taa käyttöön tai poistaa käytöstä
vaihtamalla Infonäytön asetukset.
Auton räätälöinti 3 127.
Huomautus
Pysäköintitutkajärjestelmä havait‐
see automaattisesti tehdasasenne‐
tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa ulkoisen akustisen tai mekaanisen häiriön johdosta ha‐
vaita olemattoman kohteen (kaiku‐
häiriö).
Pysäköintiapujärjestelmä ei ehkä
reagoi pysäköintipaikassa tapahtu‐
viin muutoksiin aloitettuaan ensim‐
mäisen pysäköintiliikkeen.
Huomautus
Jos jokin eteenpäinajovaihde kytke‐
tään ja tietty nopeus ylitetään, taka‐
pysäköintitutka poistuu toiminnasta,
kun takakuljetusjärjestelmä on ojen‐
nettuna.
Jos kytketään ensin peruutus‐
vaihde, pysäköintitutka havaitsee ta‐ kakuljetusjärjestelmän ja antaa ää‐
nimerkin. Poista pysäköintitutka
käytöstä painamalla lyhyesti D-
painiketta.
Huomautus
Kehittynyt pysäköintiavustin on ka‐
libroitava käytön jälkeen. Optimaa‐
lista pysäköintiavustusta varten tar‐
vitaan ainakin 35 km:n ajomatka,
joka sisältää joitakin kaarteita.
Kuolleen kulman varoitus Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää

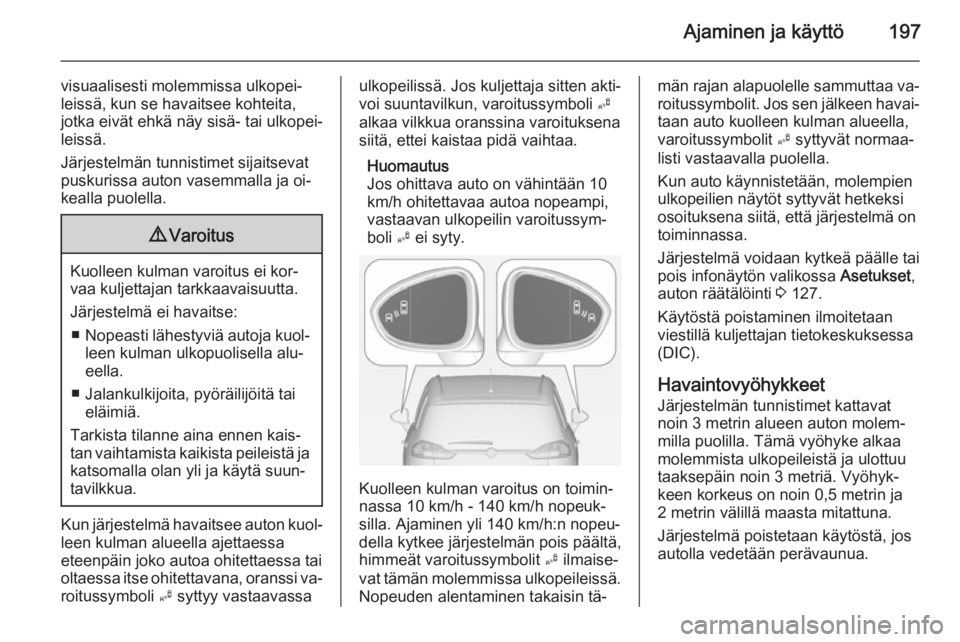

Ajaminen ja käyttö197
visuaalisesti molemmissa ulkopei‐
leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Järjestelmän tunnistimet sijaitsevat
puskurissa auton vasemmalla ja oi‐
kealla puolella.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse: ■ Nopeasti lähestyviä autoja kuol‐
leen kulman ulkopuolisella alu‐
eella.
■ Jalankulkijoita, pyöräilijöitä tai eläimiä.
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi va‐ roitussymboli B syttyy vastaavassa
ulkopeilissä. Jos kuljettaja sitten akti‐
voi suuntavilkun, varoitussymboli B
alkaa vilkkua oranssina varoituksena
siitä, ettei kaistaa pidä vaihtaa.
Huomautus
Jos ohittava auto on vähintään 10
km/h ohitettavaa autoa nopeampi,
vastaavan ulkopeilin varoitussym‐
boli B ei syty.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin tä‐
män rajan alapuolelle sammuttaa va‐ roitussymbolit. Jos sen jälkeen havai‐
taan auto kuolleen kulman alueella,
varoitussymbolit B syttyvät normaa‐
listi vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytön valikossa Asetukset,
auton räätälöinti 3 127.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa
(DIC).
Havaintovyöhykkeet
Järjestelmän tunnistimet kattavat
noin 3 metrin alueen auton molem‐
milla puolilla. Tämä vyöhyke alkaa
molemmista ulkopeileistä ja ulottuu
taaksepäin noin 3 metriä. Vyöhyk‐
keen korkeus on noin 0,5 metrin ja
2 metrin välillä maasta mitattuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.

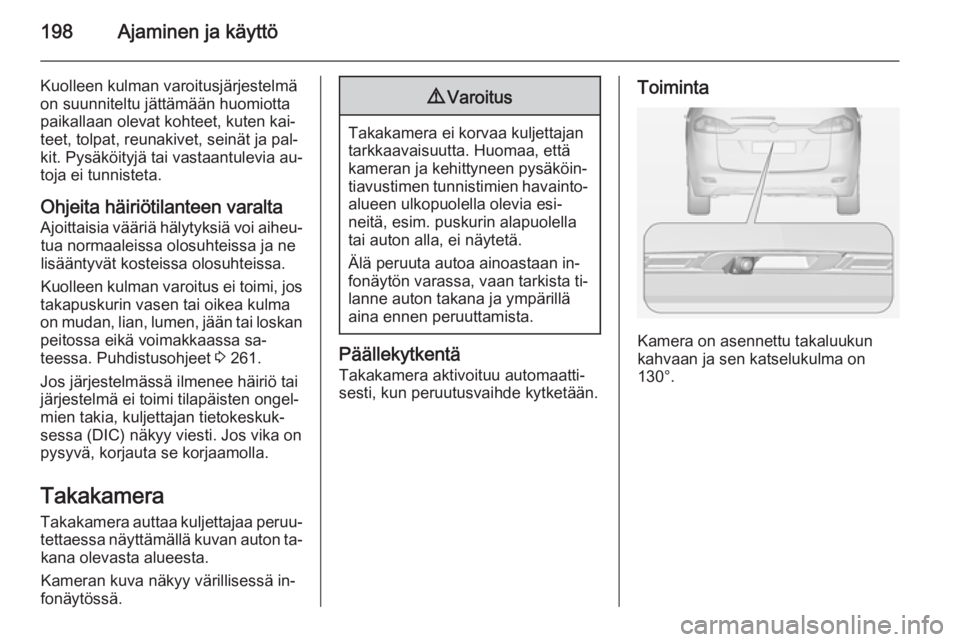

198Ajaminen ja käyttö
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐
teet, tolpat, reunakivet, seinät ja pal‐
kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta Ajoittaisia vääriä hälytyksiä voi aiheu‐ tua normaaleissa olosuhteissa ja ne
lisääntyvät kosteissa olosuhteissa.
Kuolleen kulman varoitus ei toimi, jos
takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa eikä voimakkaassa sa‐
teessa. Puhdistusohjeet 3 261.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisten ongel‐ mien takia, kuljettajan tietokeskuk‐
sessa (DIC) näkyy viesti. Jos vika on
pysyvä, korjauta se korjaamolla.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐ kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu takaluukun
kahvaan ja sen katselukulma on
130°.
