OPEL ZAFIRA C 2015 Ohjekirja (in Finnish)

Ajaminen ja käyttö169SeisontajarruManuaalinen seisontajarru9 Varoitus
Kytke seisontajarru aina tiukasti
painamatta vapautuspainiketta,
ylä- tai alamäessä niin tiukasti kuin mahdollista.
Vapauta seisontajarru seuraa‐
vasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske
vipu täysin alas.
Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvitta‐
vien voimien pienentämiseksi.
Merkkivalo R 3 110.
Sähkötoiminen seisontajarru
Kytkeminen auton ollessa paikallaan
9 Varoitus
Vedä kytkintä m noin
yhden sekunnin ajan; sähkötoimi‐
nen seisontajarru toimii automaat‐ tisesti riittävällä voimalla. Kytkey‐
tymisvoima maksimoidaan esim.
pysäköitäessä perävaunun
kanssa tai mäkeen vetämällä kyt‐
kimestä m kaksi kertaa.
Sähkötoiminen seisontajarru on
kytkettynä, kun merkkivalo m pa‐
laa 3 110.
Sähkötoiminen seisontajarru voidaan
aina aktivoida, myös sytytysvirran ol‐
lessa katkaistuna.
Älä käytä sähkötoimista seisontajar‐
rua liian usein moottorin ollessa sam‐
mutettuna, koska tällöin auton akku
purkautuu.
Ennen kuin poistut autosta, tarkista
sähkötoimisen seisontajarrun tila.
Merkkivalo m 3 110.
Vapauttaminen
Kytke sytytysvirta. Pidä jarrupoljinta
painettuna ja paina sitten käyttökyt‐
kintä m.

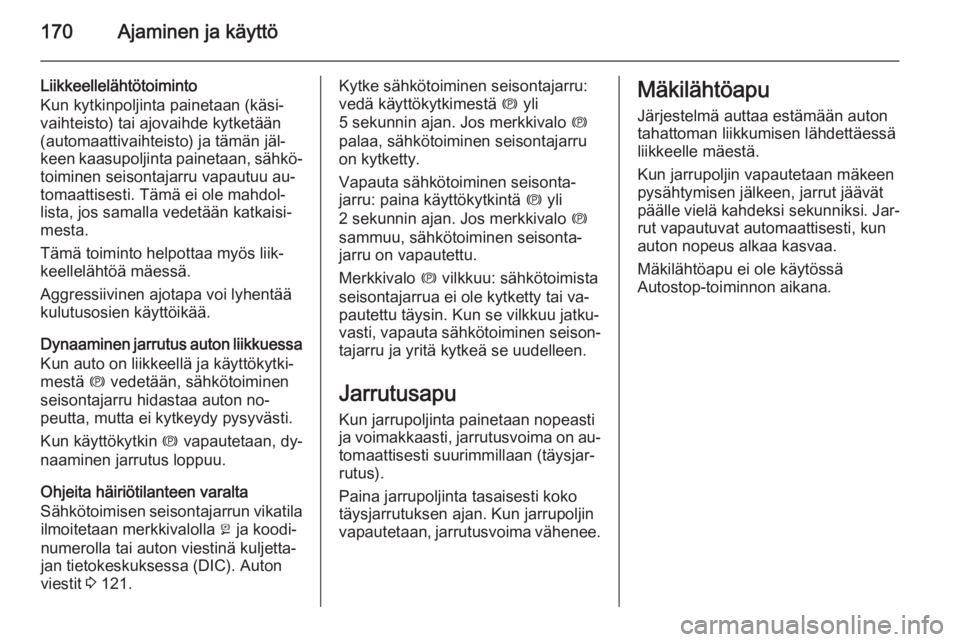

170Ajaminen ja käyttö
Liikkeellelähtötoiminto
Kun kytkinpoljinta painetaan (käsi‐
vaihteisto) tai ajovaihde kytketään
(automaattivaihteisto) ja tämän jäl‐
keen kaasupoljinta painetaan, sähkö‐ toiminen seisontajarru vapautuu au‐
tomaattisesti. Tämä ei ole mahdol‐
lista, jos samalla vedetään katkaisi‐
mesta.
Tämä toiminto helpottaa myös liik‐
keellelähtöä mäessä.
Aggressiivinen ajotapa voi lyhentää
kulutusosien käyttöikää.
Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytki‐
mestä m vedetään, sähkötoiminen
seisontajarru hidastaa auton no‐
peutta, mutta ei kytkeydy pysyvästi.
Kun käyttökytkin m vapautetaan, dy‐
naaminen jarrutus loppuu.
Ohjeita häiriötilanteen varalta
Sähkötoimisen seisontajarrun vikatila ilmoitetaan merkkivalolla j ja koodi‐
numerolla tai auton viestinä kuljetta‐ jan tietokeskuksessa (DIC). Auton
viestit 3 121.Kytke sähkötoiminen seisontajarru:
vedä käyttökytkimestä m yli
5 sekunnin ajan. Jos merkkivalo m
palaa, sähkötoiminen seisontajarru on kytketty.
Vapauta sähkötoiminen seisonta‐
jarru: paina käyttökytkintä m yli
2 sekunnin ajan. Jos merkkivalo m
sammuu, sähkötoiminen seisonta‐
jarru on vapautettu.
Merkkivalo m vilkkuu: sähkötoimista
seisontajarrua ei ole kytketty tai va‐
pautettu täysin. Kun se vilkkuu jatku‐
vasti, vapauta sähkötoiminen seison‐
tajarru ja yritä kytkeä se uudelleen.
Jarrutusapu Kun jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutusvoima on au‐ tomaattisesti suurimmillaan (täysjar‐
rutus).
Paina jarrupoljinta tasaisesti koko
täysjarrutuksen ajan. Kun jarrupoljin
vapautetaan, jarrutusvoima vähenee.Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.
Kun jarrupoljin vapautetaan mäkeen
pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi. Jar‐
rut vapautuvat automaattisesti, kun
auton nopeus alkaa kasvaa.
Mäkilähtöapu ei ole käytössä
Autostop-toiminnon aikana.

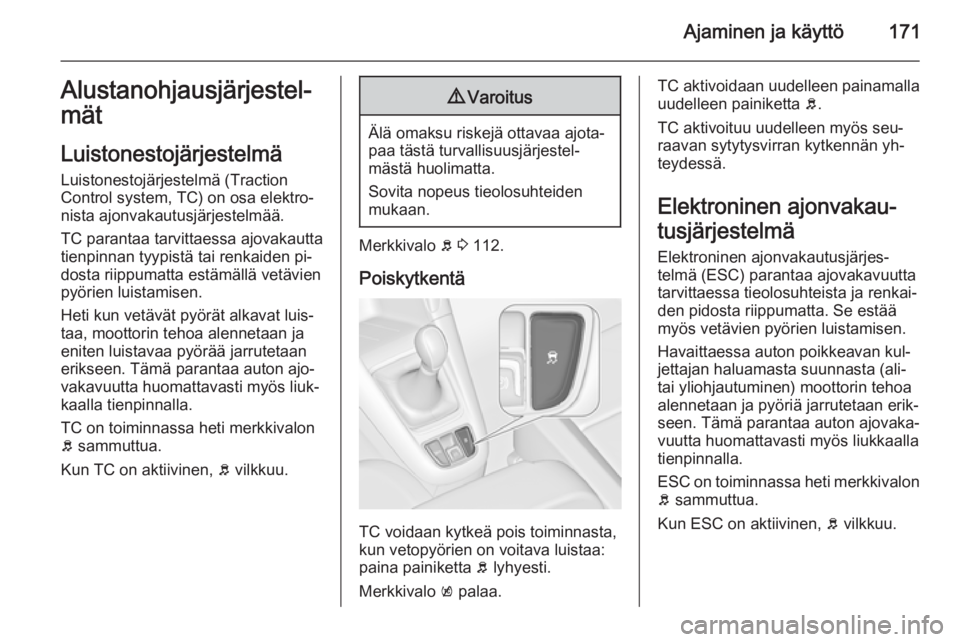

Ajaminen ja käyttö171Alustanohjausjärjestel‐
mät
Luistonestojärjestelmä
Luistonestojärjestelmä (Traction
Control system, TC) on osa elektro‐
nista ajonvakautusjärjestelmää.
TC parantaa tarvittaessa ajovakautta
tienpinnan tyypistä tai renkaiden pi‐
dosta riippumatta estämällä vetävien
pyörien luistamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton ajo‐
vakavuutta huomattavasti myös liuk‐
kaalla tienpinnalla.
TC on toiminnassa heti merkkivalon b sammuttua.
Kun TC on aktiivinen, b vilkkuu.9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 112.
Poiskytkentä
TC voidaan kytkeä pois toiminnasta,
kun vetopyörien on voitava luistaa:
paina painiketta b lyhyesti.
Merkkivalo k palaa.
TC aktivoidaan uudelleen painamalla
uudelleen painiketta b.
TC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Elektroninen ajonvakau‐
tusjärjestelmä
Elektroninen ajonvakautusjärjes‐
telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta. Se estää
myös vetävien pyörien luistamisen.
Havaittaessa auton poikkeavan kul‐
jettajan haluamasta suunnasta (ali-
tai yliohjautuminen) moottorin tehoa
alennetaan ja pyöriä jarrutetaan erik‐
seen. Tämä parantaa auton ajovaka‐
vuutta huomattavasti myös liukkaalla
tienpinnalla.
ESC on toiminnassa heti merkkivalon
b sammuttua.
Kun ESC on aktiivinen, b vilkkuu.

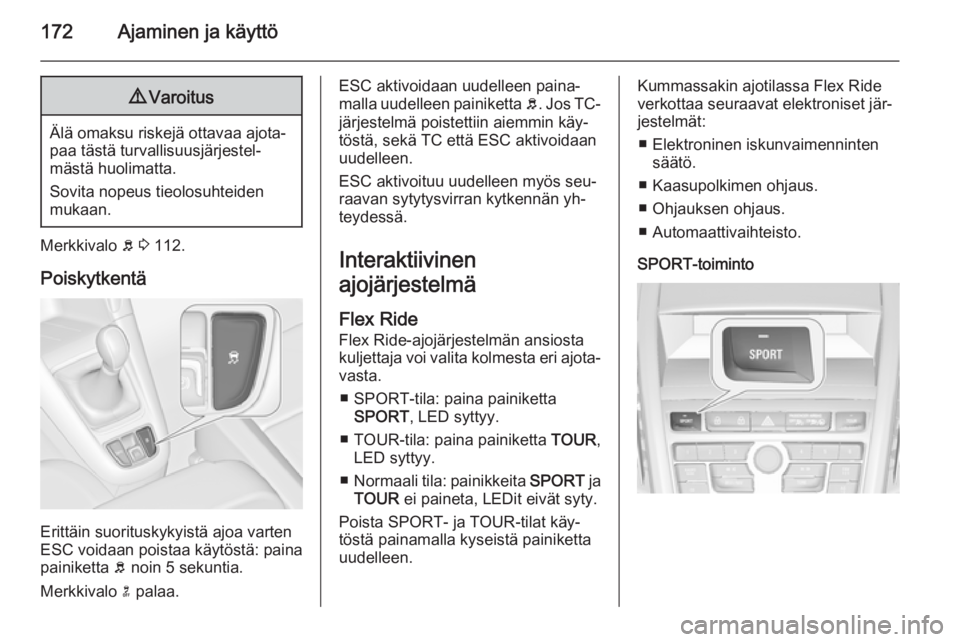

172Ajaminen ja käyttö9Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 112.
Poiskytkentä
Erittäin suorituskykyistä ajoa varten
ESC voidaan poistaa käytöstä: paina painiketta b noin 5 sekuntia.
Merkkivalo n palaa.
ESC aktivoidaan uudelleen paina‐
malla uudelleen painiketta b. Jos TC-
järjestelmä poistettiin aiemmin käy‐
töstä, sekä TC että ESC aktivoidaan
uudelleen.
ESC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Interaktiivinen
ajojärjestelmä
Flex Ride
Flex Ride-ajojärjestelmän ansiosta
kuljettaja voi valita kolmesta eri ajota‐
vasta.
■ SPORT-tila: paina painiketta SPORT , LED syttyy.
■ TOUR-tila: paina painiketta TOUR,
LED syttyy.
■ Normaali tila: painikkeita SPORT ja
TOUR ei paineta, LEDit eivät syty.
Poista SPORT- ja TOUR-tilat käy‐
töstä painamalla kyseistä painiketta uudelleen.Kummassakin ajotilassa Flex Ride
verkottaa seuraavat elektroniset jär‐
jestelmät:
■ Elektroninen iskunvaimenninten säätö.
■ Kaasupolkimen ohjaus.
■ Ohjauksen ohjaus.
■ Automaattivaihteisto.
SPORT-toiminto

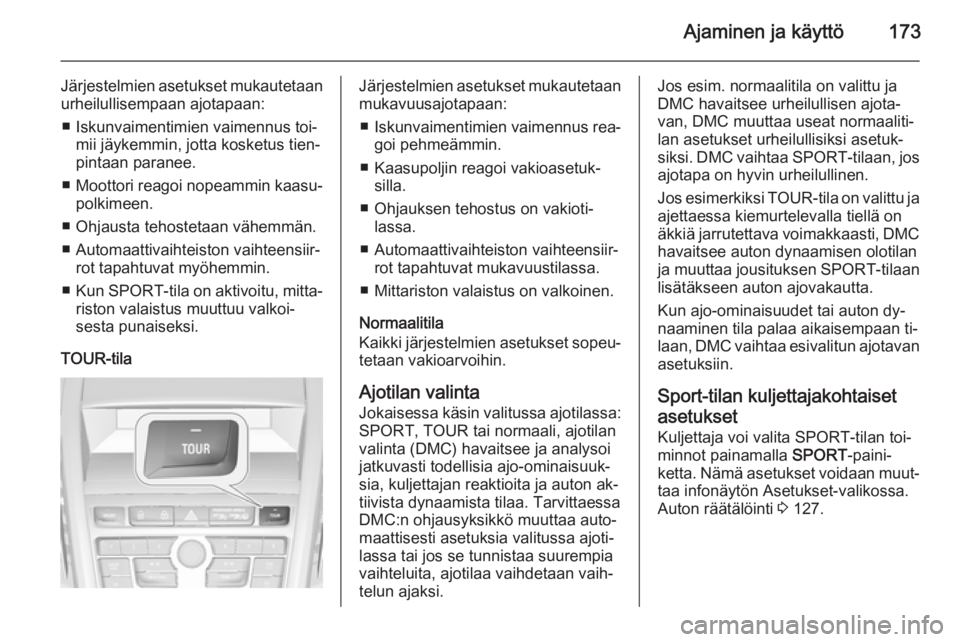

Ajaminen ja käyttö173
Järjestelmien asetukset mukautetaanurheilullisempaan ajotapaan:
■ Iskunvaimentimien vaimennus toi‐ mii jäykemmin, jotta kosketus tien‐
pintaan paranee.
■ Moottori reagoi nopeammin kaasu‐
polkimeen.
■ Ohjausta tehostetaan vähemmän. ■ Automaattivaihteiston vaihteensiir‐ rot tapahtuvat myöhemmin.
■ Kun SPORT -tila on aktivoitu, mitta‐
riston valaistus muuttuu valkoi‐
sesta punaiseksi.
TOUR-tilaJärjestelmien asetukset mukautetaan mukavuusajotapaan:
■ Iskunvaimentimien vaimennus rea‐
goi pehmeämmin.
■ Kaasupoljin reagoi vakioasetuk‐ silla.
■ Ohjauksen tehostus on vakioti‐ lassa.
■ Automaattivaihteiston vaihteensiir‐ rot tapahtuvat mukavuustilassa.
■ Mittariston valaistus on valkoinen.
Normaalitila
Kaikki järjestelmien asetukset sopeu‐
tetaan vakioarvoihin.
Ajotilan valinta Jokaisessa käsin valitussa ajotilassa:
SPORT, TOUR tai normaali, ajotilan
valinta (DMC) havaitsee ja analysoi
jatkuvasti todellisia ajo-ominaisuuk‐
sia, kuljettajan reaktioita ja auton ak‐
tiivista dynaamista tilaa. Tarvittaessa
DMC:n ohjausyksikkö muuttaa auto‐
maattisesti asetuksia valitussa ajoti‐
lassa tai jos se tunnistaa suurempia
vaihteluita, ajotilaa vaihdetaan vaih‐
telun ajaksi.Jos esim. normaalitila on valittu ja
DMC havaitsee urheilullisen ajota‐
van, DMC muuttaa useat normaaliti‐
lan asetukset urheilullisiksi asetuk‐
siksi. DMC vaihtaa SPORT-tilaan, jos
ajotapa on hyvin urheilullinen.
Jos esimerkiksi TOUR-tila on valittu ja
ajettaessa kiemurtelevalla tiellä on
äkkiä jarrutettava voimakkaasti, DMC
havaitsee auton dynaamisen olotilan
ja muuttaa jousituksen SPORT-tilaan
lisätäkseen auton ajovakautta.
Kun ajo-ominaisuudet tai auton dy‐
naaminen tila palaa aikaisempaan ti‐
laan, DMC vaihtaa esivalitun ajotavan
asetuksiin.
Sport-tilan kuljettajakohtaiset
asetukset Kuljettaja voi valita SPORT-tilan toi‐
minnot painamalla SPORT-paini‐
ketta. Nämä asetukset voidaan muut‐
taa infonäytön Asetukset-valikossa.
Auton räätälöinti 3 127.

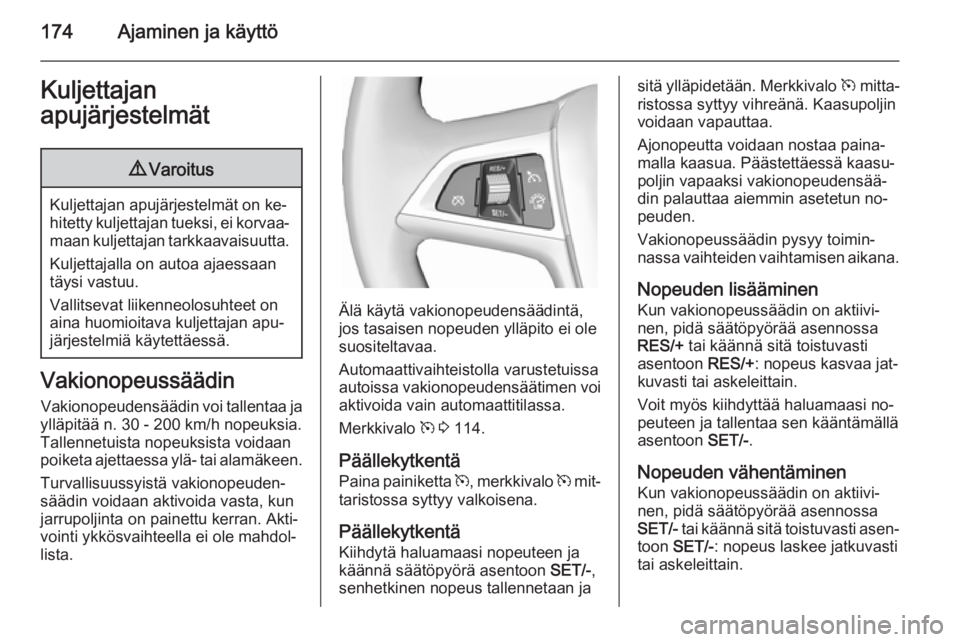

174Ajaminen ja käyttöKuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on ke‐
hitetty kuljettajan tueksi, ei korvaa‐
maan kuljettajan tarkkaavaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan apu‐
järjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeudensäädin voi tallentaa ja
ylläpitää n. 30 - 200 km/h nopeuksia.
Tallennetuista nopeuksista voidaan
poiketa ajettaessa ylä- tai alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta, kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole suositeltavaa.
Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi aktivoida vain automaattitilassa.
Merkkivalo m 3 114.
Päällekytkentä
Paina painiketta m, merkkivalo m mit‐
taristossa syttyy valkoisena.
Päällekytkentä
Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-,
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Kaasupoljin
voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun no‐
peuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.
Nopeuden lisääminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa jat‐
kuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi no‐
peuteen ja tallentaa sen kääntämällä
asentoon SET/-.
Nopeuden vähentäminen Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.

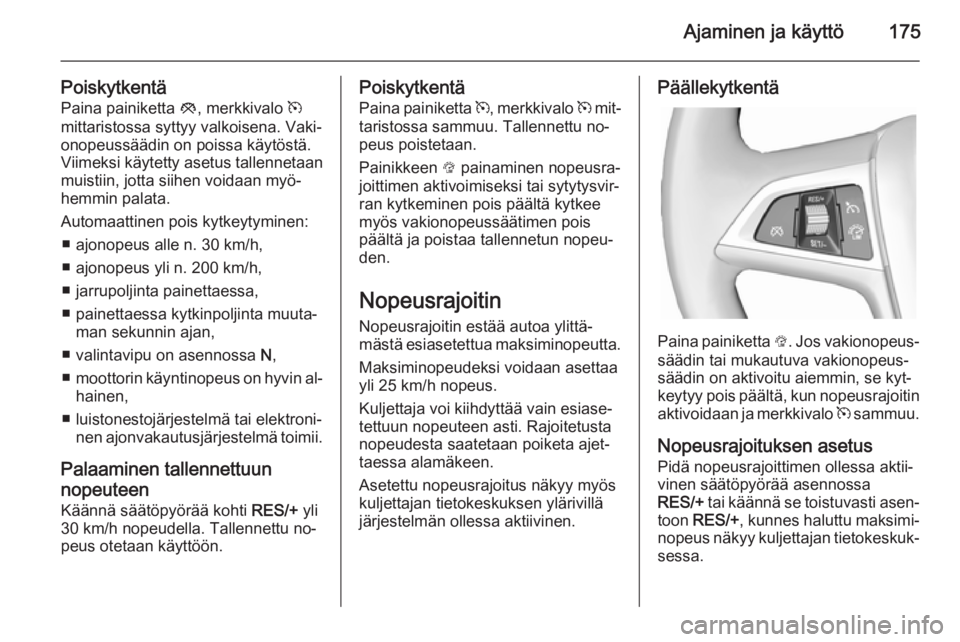

Ajaminen ja käyttö175
PoiskytkentäPaina painiketta y, merkkivalo m
mittaristossa syttyy valkoisena. Vaki‐
onopeussäädin on poissa käytöstä.
Viimeksi käytetty asetus tallennetaan
muistiin, jotta siihen voidaan myö‐
hemmin palata.
Automaattinen pois kytkeytyminen: ■ ajonopeus alle n. 30 km/h,
■ ajonopeus yli n. 200 km/h,
■ jarrupoljinta painettaessa,
■ painettaessa kytkinpoljinta muuta‐ man sekunnin ajan,
■ valintavipu on asennossa N,
■ moottorin käyntinopeus on hyvin al‐
hainen,
■ luistonestojärjestelmä tai elektroni‐ nen ajonvakautusjärjestelmä toimii.
Palaaminen tallennettuun
nopeuteen Käännä säätöpyörää kohti RES/+ yli
30 km/h nopeudella. Tallennettu no‐
peus otetaan käyttöön.Poiskytkentä
Paina painiketta m, merkkivalo m mit‐
taristossa sammuu. Tallennettu no‐
peus poistetaan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐ ran kytkeminen pois päältä kytkee
myös vakionopeussäätimen pois
päältä ja poistaa tallennetun nopeu‐
den.
Nopeusrajoitin
Nopeusrajoitin estää autoa ylittä‐
mästä esiasetettua maksiminopeutta.
Maksiminopeudeksi voidaan asettaa
yli 25 km/h nopeus.
Kuljettaja voi kiihdyttää vain esiase‐
tettuun nopeuteen asti. Rajoitetusta
nopeudesta saatetaan poiketa ajet‐
taessa alamäkeen.
Asetettu nopeusrajoitus näkyy myös
kuljettajan tietokeskuksen ylärivillä
järjestelmän ollessa aktiivinen.Päällekytkentä
Paina painiketta L. Jos vakionopeus‐
säädin tai mukautuva vakionopeus‐
säädin on aktivoitu aiemmin, se kyt‐
keytyy pois päältä, kun nopeusrajoitin aktivoidaan ja merkkivalo m sammuu.
Nopeusrajoituksen asetus
Pidä nopeusrajoittimen ollessa aktii‐
vinen säätöpyörää asennossa
RES/+ tai käännä se toistuvasti asen‐
toon RES/+ , kunnes haluttu maksimi‐
nopeus näkyy kuljettajan tietokeskuk‐
sessa.

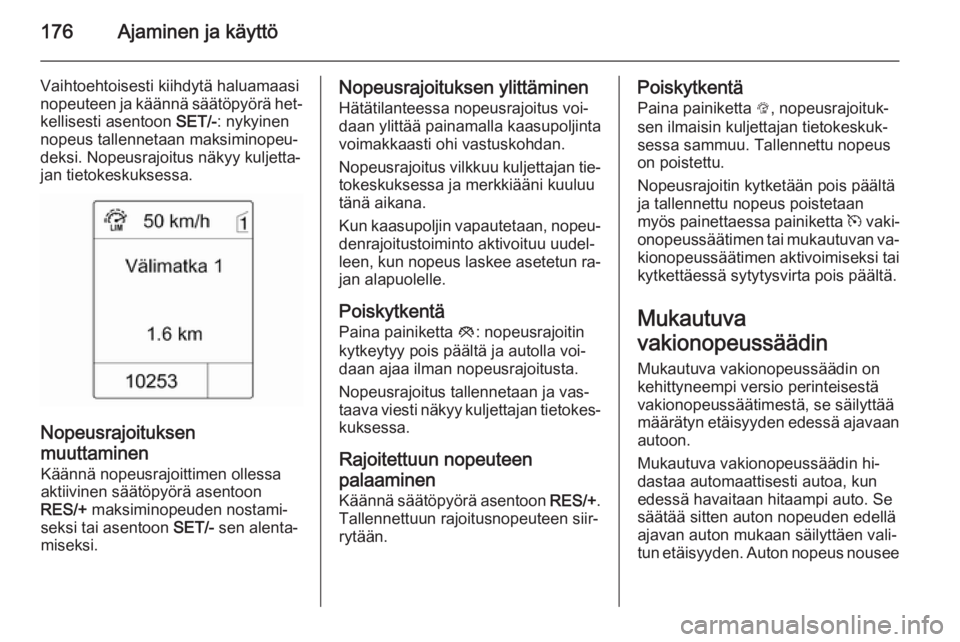

176Ajaminen ja käyttö
Vaihtoehtoisesti kiihdytä haluamaasi
nopeuteen ja käännä säätöpyörä het‐ kellisesti asentoon SET/-: nykyinen
nopeus tallennetaan maksiminopeu‐
deksi. Nopeusrajoitus näkyy kuljetta‐
jan tietokeskuksessa.
Nopeusrajoituksen
muuttaminen Käännä nopeusrajoittimen ollessaaktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen
Hätätilanteessa nopeusrajoitus voi‐
daan ylittää painamalla kaasupoljinta
voimakkaasti ohi vastuskohdan.
Nopeusrajoitus vilkkuu kuljettajan tie‐ tokeskuksessa ja merkkiääni kuuluu
tänä aikana.
Kun kaasupoljin vapautetaan, nopeu‐ denrajoitustoiminto aktivoituu uudel‐leen, kun nopeus laskee asetetun ra‐ jan alapuolelle.
Poiskytkentä
Paina painiketta y: nopeusrajoitin
kytkeytyy pois päältä ja autolla voi‐
daan ajaa ilman nopeusrajoitusta.
Nopeusrajoitus tallennetaan ja vas‐
taava viesti näkyy kuljettajan tietokes‐ kuksessa.
Rajoitettuun nopeuteen
palaaminen
Käännä säätöpyörä asentoon RES/+.
Tallennettuun rajoitusnopeuteen siir‐
rytään.Poiskytkentä
Paina painiketta L, nopeusrajoituk‐
sen ilmaisin kuljettajan tietokeskuk‐
sessa sammuu. Tallennettu nopeus
on poistettu.
Nopeusrajoitin kytketään pois päältä ja tallennettu nopeus poistetaan
myös painettaessa painiketta m vaki‐
onopeussäätimen tai mukautuvan va‐
kionopeussäätimen aktivoimiseksi tai kytkettäessä sytytysvirta pois päältä.
Mukautuva
vakionopeussäädin Mukautuva vakionopeussäädin on
kehittyneempi versio perinteisestä
vakionopeussäätimestä, se säilyttää
määrätyn etäisyyden edessä ajavaan
autoon.
Mukautuva vakionopeussäädin hi‐
dastaa automaattisesti autoa, kun
edessä havaitaan hitaampi auto. Se
säätää sitten auton nopeuden edellä
ajavan auton mukaan säilyttäen vali‐
tun etäisyyden. Auton nopeus nousee

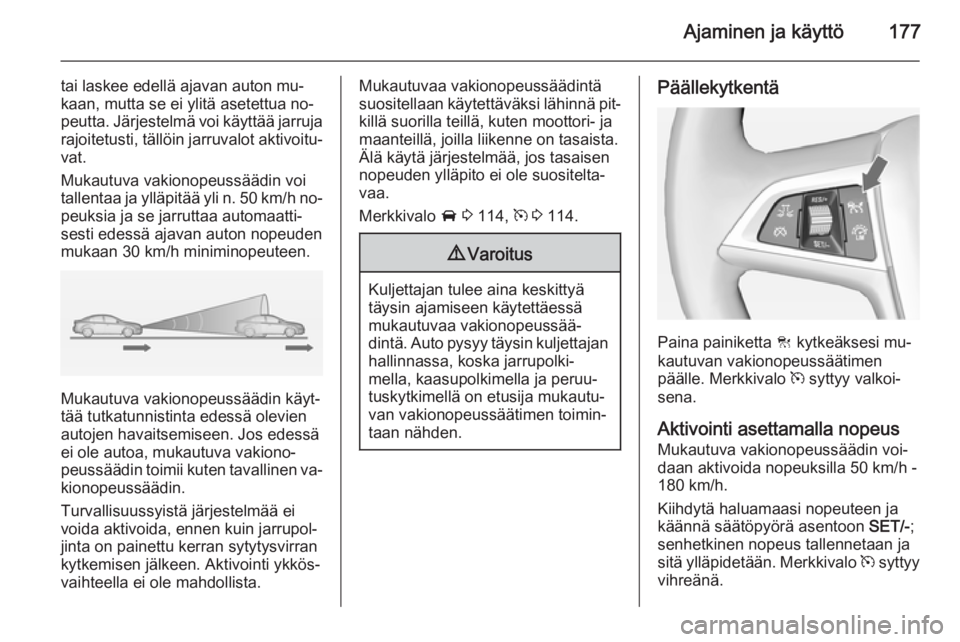

Ajaminen ja käyttö177
tai laskee edellä ajavan auton mu‐
kaan, mutta se ei ylitä asetettua no‐
peutta. Järjestelmä voi käyttää jarruja rajoitetusti, tällöin jarruvalot aktivoitu‐
vat.
Mukautuva vakionopeussäädin voi
tallentaa ja ylläpitää yli n. 50 km/h no‐ peuksia ja se jarruttaa automaatti‐
sesti edessä ajavan auton nopeuden
mukaan 30 km/h miniminopeuteen.
Mukautuva vakionopeussäädin käyt‐
tää tutkatunnistinta edessä olevien
autojen havaitsemiseen. Jos edessä
ei ole autoa, mukautuva vakiono‐
peussäädin toimii kuten tavallinen va‐ kionopeussäädin.
Turvallisuussyistä järjestelmää ei
voida aktivoida, ennen kuin jarrupol‐
jinta on painettu kerran sytytysvirran
kytkemisen jälkeen. Aktivointi ykkös‐
vaihteella ei ole mahdollista.
Mukautuvaa vakionopeussäädintä
suositellaan käytettäväksi lähinnä pit‐
killä suorilla teillä, kuten moottori- ja
maanteillä, joilla liikenne on tasaista. Älä käytä järjestelmää, jos tasaisen
nopeuden ylläpito ei ole suositelta‐
vaa.
Merkkivalo A 3 114, m 3 114.9 Varoitus
Kuljettajan tulee aina keskittyä
täysin ajamiseen käytettäessä
mukautuvaa vakionopeussää‐
dintä. Auto pysyy täysin kuljettajan
hallinnassa, koska jarrupolki‐
mella, kaasupolkimella ja peruu‐
tuskytkimellä on etusija mukautu‐
van vakionopeussäätimen toimin‐
taan nähden.
Päällekytkentä
Paina painiketta C kytkeäksesi mu‐
kautuvan vakionopeussäätimen päälle. Merkkivalo m syttyy valkoi‐
sena.
Aktivointi asettamalla nopeus Mukautuva vakionopeussäädin voi‐
daan aktivoida nopeuksilla 50 km/h -
180 km/h.
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-;
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m syttyy
vihreänä.

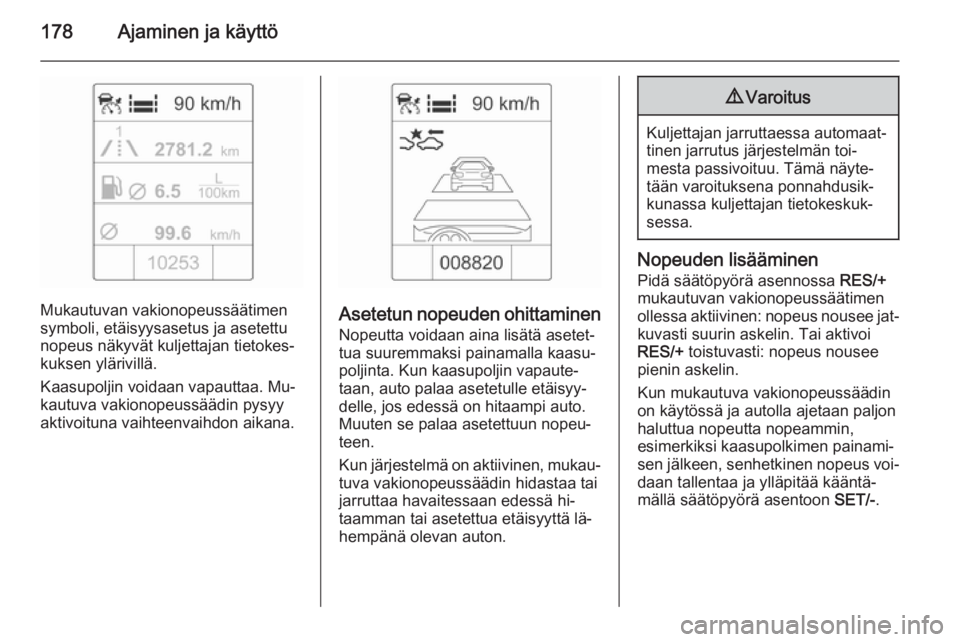

178Ajaminen ja käyttö
Mukautuvan vakionopeussäätimen
symboli, etäisyysasetus ja asetettu
nopeus näkyvät kuljettajan tietokes‐
kuksen ylärivillä.
Kaasupoljin voidaan vapauttaa. Mu‐
kautuva vakionopeussäädin pysyy
aktivoituna vaihteenvaihdon aikana.Asetetun nopeuden ohittaminen
Nopeutta voidaan aina lisätä asetet‐
tua suuremmaksi painamalla kaasu‐
poljinta. Kun kaasupoljin vapaute‐
taan, auto palaa asetetulle etäisyy‐
delle, jos edessä on hitaampi auto.
Muuten se palaa asetettuun nopeu‐
teen.
Kun järjestelmä on aktiivinen, mukau‐
tuva vakionopeussäädin hidastaa tai
jarruttaa havaitessaan edessä hi‐
taamman tai asetettua etäisyyttä lä‐
hempänä olevan auton.
9 Varoitus
Kuljettajan jarruttaessa automaat‐
tinen jarrutus järjestelmän toi‐
mesta passivoituu. Tämä näyte‐
tään varoituksena ponnahdusik‐ kunassa kuljettajan tietokeskuk‐sessa.
Nopeuden lisääminen
Pidä säätöpyörä asennossa RES/+
mukautuvan vakionopeussäätimen
ollessa aktiivinen: nopeus nousee jat‐
kuvasti suurin askelin. Tai aktivoi
RES/+ toistuvasti: nopeus nousee
pienin askelin.
Kun mukautuva vakionopeussäädin on käytössä ja autolla ajetaan paljon
haluttua nopeutta nopeammin,
esimerkiksi kaasupolkimen painami‐ sen jälkeen, senhetkinen nopeus voi‐ daan tallentaa ja ylläpitää kääntä‐
mällä säätöpyörä asentoon SET/-.
