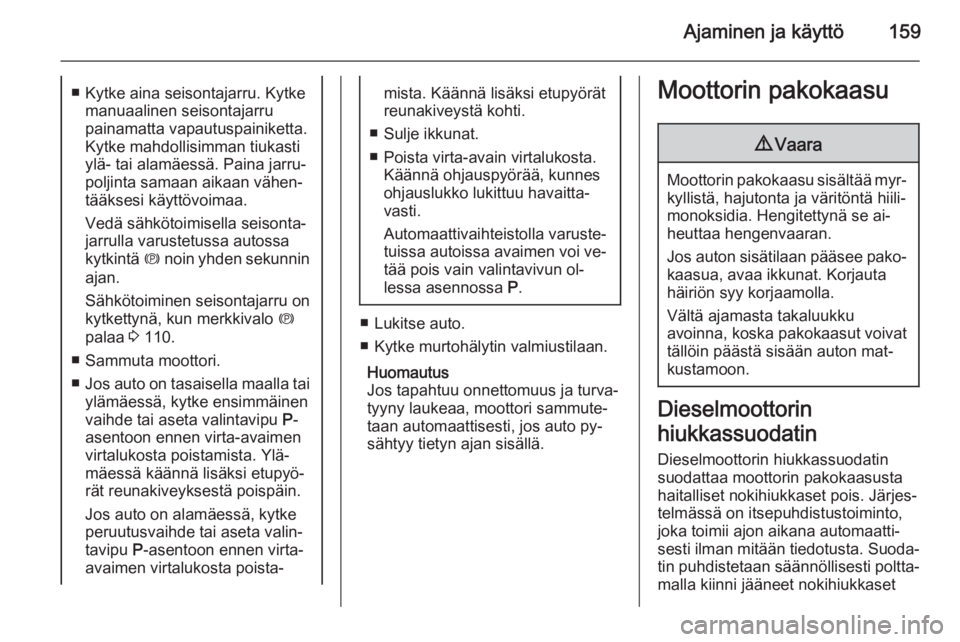

Ajaminen ja käyttö159■ Kytke aina seisontajarru. Kytkemanuaalinen seisontajarru
painamatta vapautuspainiketta.
Kytke mahdollisimman tiukasti
ylä- tai alamäessä. Paina jarru‐
poljinta samaan aikaan vähen‐
tääksesi käyttövoimaa.
Vedä sähkötoimisella seisonta‐
jarrulla varustetussa autossa
kytkintä m noin yhden sekunnin
ajan.
Sähkötoiminen seisontajarru on
kytkettynä, kun merkkivalo m
palaa 3 110.
■ Sammuta moottori.
■ Jos auto on tasaisella maalla tai
ylämäessä, kytke ensimmäinen
vaihde tai aseta valintavipu P-
asentoon ennen virta-avaimen
virtalukosta poistamista. Ylä‐
mäessä käännä lisäksi etupyö‐
rät reunakiveyksestä poispäin.
Jos auto on alamäessä, kytke
peruutusvaihde tai aseta valin‐
tavipu P-asentoon ennen virta-
avaimen virtalukosta poista‐mista. Käännä lisäksi etupyörät
reunakiveystä kohti.
■ Sulje ikkunat.
■ Poista virta-avain virtalukosta. Käännä ohjauspyörää, kunnes
ohjauslukko lukittuu havaitta‐
vasti.
Automaattivaihteistolla varuste‐
tuissa autoissa avaimen voi ve‐
tää pois vain valintavivun ol‐
lessa asennossa P.
■ Lukitse auto.
■ Kytke murtohälytin valmiustilaan.
Huomautus
Jos tapahtuu onnettomuus ja turva‐
tyyny laukeaa, moottori sammute‐
taan automaattisesti, jos auto py‐
sähtyy tietyn ajan sisällä.
Moottorin pakokaasu9 Vaara
Moottorin pakokaasu sisältää myr‐
kyllistä, hajutonta ja väritöntä hiili‐
monoksidia. Hengitettynä se ai‐
heuttaa hengenvaaran.
Jos auton sisätilaan pääsee pako‐
kaasua, avaa ikkunat. Korjauta
häiriön syy korjaamolla.
Vältä ajamasta takaluukku
avoinna, koska pakokaasut voivat
tällöin päästä sisään auton mat‐
kustamoon.
Dieselmoottorin
hiukkassuodatin Dieselmoottorin hiukkassuodatin
suodattaa moottorin pakokaasusta haitalliset nokihiukkaset pois. Järjes‐
telmässä on itsepuhdistustoiminto,
joka toimii ajon aikana automaatti‐
sesti ilman mitään tiedotusta. Suoda‐ tin puhdistetaan säännöllisesti poltta‐
malla kiinni jääneet nokihiukkaset

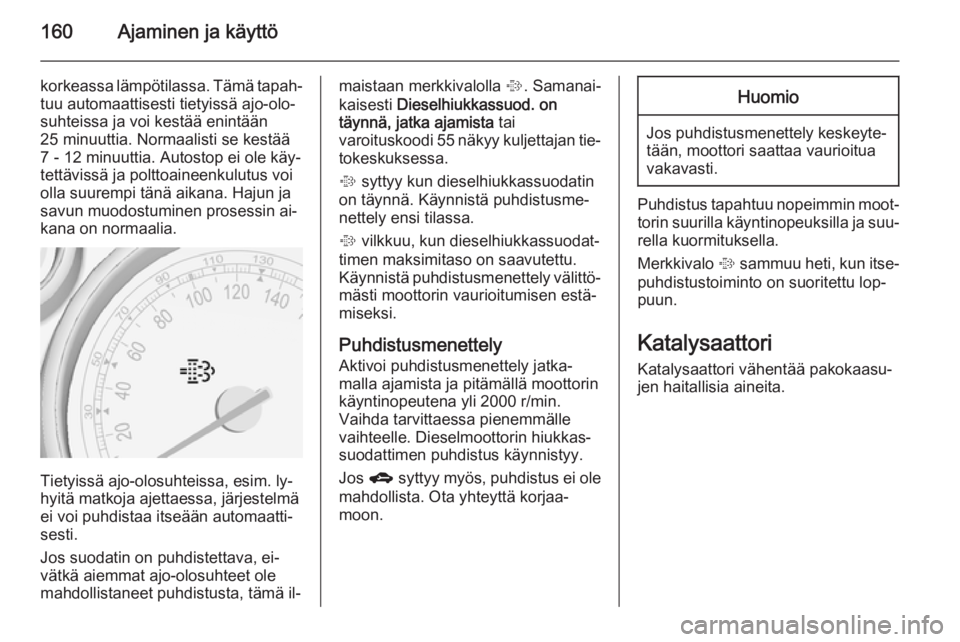

160Ajaminen ja käyttö
korkeassa lämpötilassa. Tämä tapah‐tuu automaattisesti tietyissä ajo-olo‐
suhteissa ja voi kestää enintään
25 minuuttia. Normaalisti se kestää
7 - 12 minuuttia. Autostop ei ole käy‐
tettävissä ja polttoaineenkulutus voi
olla suurempi tänä aikana. Hajun ja
savun muodostuminen prosessin ai‐
kana on normaalia.
Tietyissä ajo-olosuhteissa, esim. ly‐
hyitä matkoja ajettaessa, järjestelmä
ei voi puhdistaa itseään automaatti‐
sesti.
Jos suodatin on puhdistettava, ei‐
vätkä aiemmat ajo-olosuhteet ole
mahdollistaneet puhdistusta, tämä il‐
maistaan merkkivalolla %. Samanai‐
kaisesti Dieselhiukkassuod. on
täynnä, jatka ajamista tai
varoituskoodi 55 näkyy kuljettajan tie‐
tokeskuksessa.
% syttyy kun dieselhiukkassuodatin
on täynnä. Käynnistä puhdistusme‐
nettely ensi tilassa.
% vilkkuu, kun dieselhiukkassuodat‐
timen maksimitaso on saavutettu.
Käynnistä puhdistusmenettely välittö‐ mästi moottorin vaurioitumisen estä‐
miseksi.
Puhdistusmenettely Aktivoi puhdistusmenettely jatka‐
malla ajamista ja pitämällä moottorin
käyntinopeutena yli 2000 r/min.
Vaihda tarvittaessa pienemmälle
vaihteelle. Dieselmoottorin hiukkas‐
suodattimen puhdistus käynnistyy.
Jos g syttyy myös, puhdistus ei ole
mahdollista. Ota yhteyttä korjaa‐
moon.Huomio
Jos puhdistusmenettely keskeyte‐ tään, moottori saattaa vaurioitua
vakavasti.
Puhdistus tapahtuu nopeimmin moot‐
torin suurilla käyntinopeuksilla ja suu‐
rella kuormituksella.
Merkkivalo % sammuu heti, kun itse‐
puhdistustoiminto on suoritettu lop‐ puun.
Katalysaattori
Katalysaattori vähentää pakokaasu‐
jen haitallisia aineita.

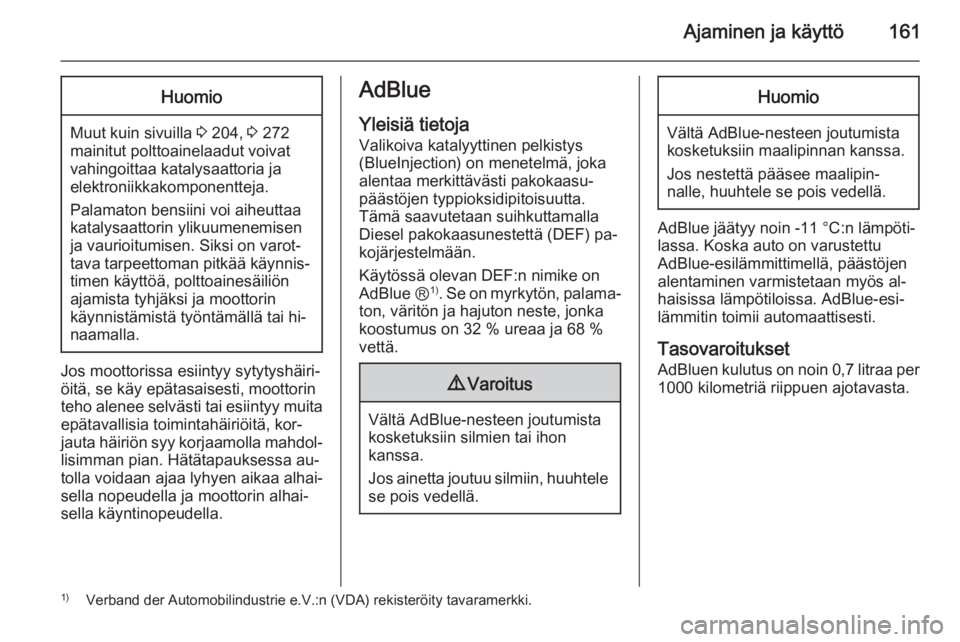

Ajaminen ja käyttö161Huomio
Muut kuin sivuilla 3 204, 3 272
mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja
elektroniikkakomponentteja.
Palamaton bensiini voi aiheuttaa
katalysaattorin ylikuumenemisen
ja vaurioitumisen. Siksi on varot‐
tava tarpeettoman pitkää käynnis‐ timen käyttöä, polttoainesäiliön
ajamista tyhjäksi ja moottorin
käynnistämistä työntämällä tai hi‐
naamalla.
Jos moottorissa esiintyy sytytyshäiri‐
öitä, se käy epätasaisesti, moottorin
teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, kor‐
jauta häiriön syy korjaamolla mahdol‐ lisimman pian. Hätätapauksessa au‐
tolla voidaan ajaa lyhyen aikaa alhai‐
sella nopeudella ja moottorin alhai‐
sella käyntinopeudella.
AdBlue
Yleisiä tietoja Valikoiva katalyyttinen pelkistys
(BlueInjection) on menetelmä, joka
alentaa merkittävästi pakokaasu‐
päästöjen typpioksidipitoisuutta.
Tämä saavutetaan suihkuttamalla Diesel pakokaasunestettä (DEF) pa‐kojärjestelmään.
Käytössä olevan DEF:n nimike on
AdBlue Ⓡ1)
. Se on myrkytön, palama‐
ton, väritön ja hajuton neste, jonka
koostumus on 32 % ureaa ja 68 % vettä.9 Varoitus
Vältä AdBlue-nesteen joutumista
kosketuksiin silmien tai ihon
kanssa.
Jos ainetta joutuu silmiin, huuhtele
se pois vedellä.
Huomio
Vältä AdBlue-nesteen joutumista
kosketuksiin maalipinnan kanssa.
Jos nestettä pääsee maalipin‐
nalle, huuhtele se pois vedellä.
AdBlue jäätyy noin -11 °C:n lämpöti‐
lassa. Koska auto on varustettu
AdBlue-esilämmittimellä, päästöjen
alentaminen varmistetaan myös al‐
haisissa lämpötiloissa. AdBlue-esi‐
lämmitin toimii automaattisesti.
Tasovaroitukset
AdBluen kulutus on noin 0,7 litraa per 1000 kilometriä riippuen ajotavasta.
1) Verband der Automobilindustrie e.V.:n (VDA) rekisteröity tavaramerkki.

162Ajaminen ja käyttö

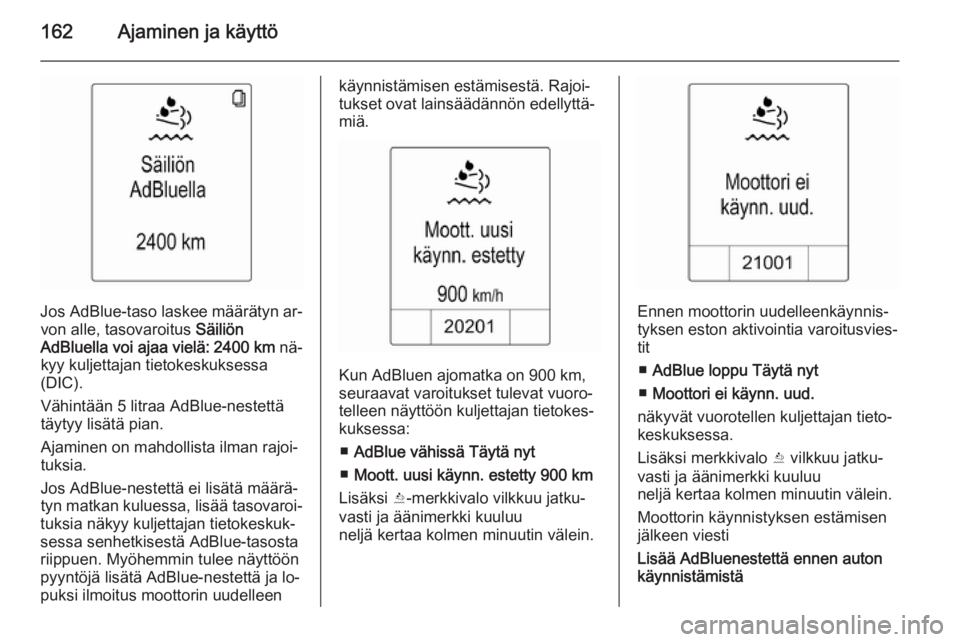

Jos AdBlue-taso laskee määrätyn ar‐von alle, tasovaroitus Säiliön
AdBluella voi ajaa vielä: 2400 km nä‐
kyy kuljettajan tietokeskuksessa
(DIC).
Vähintään 5 litraa AdBlue-nestettä
täytyy lisätä pian.
Ajaminen on mahdollista ilman rajoi‐
tuksia.
Jos AdBlue-nestettä ei lisätä määrä‐
tyn matkan kuluessa, lisää tasovaroi‐
tuksia näkyy kuljettajan tietokeskuk‐
sessa senhetkisestä AdBlue-tasosta
riippuen. Myöhemmin tulee näyttöön
pyyntöjä lisätä AdBlue-nestettä ja lo‐
puksi ilmoitus moottorin uudelleen
käynnistämisen estämisestä. Rajoi‐
tukset ovat lainsäädännön edellyttä‐
miä.
Kun AdBluen ajomatka on 900 km,
seuraavat varoitukset tulevat vuoro‐
telleen näyttöön kuljettajan tietokes‐
kuksessa:
■ AdBlue vähissä Täytä nyt
■ Moott. uusi käynn. estetty 900 km
Lisäksi Y-merkkivalo vilkkuu jatku‐
vasti ja äänimerkki kuuluu
neljä kertaa kolmen minuutin välein.
Ennen moottorin uudelleenkäynnis‐
tyksen eston aktivointia varoitusvies‐
tit
■ AdBlue loppu Täytä nyt
■ Moottori ei käynn. uud.
näkyvät vuorotellen kuljettajan tieto‐
keskuksessa.
Lisäksi merkkivalo Y vilkkuu jatku‐
vasti ja äänimerkki kuuluu
neljä kertaa kolmen minuutin välein.
Moottorin käynnistyksen estämisen
jälkeen viesti
Lisää AdBluenestettä ennen auton
käynnistämistä

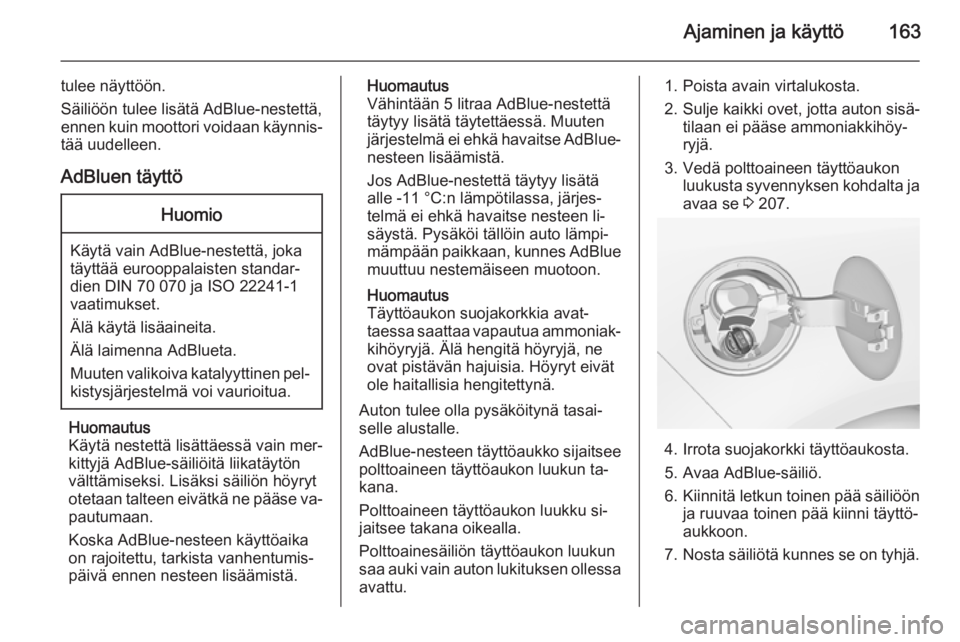

Ajaminen ja käyttö163
tulee näyttöön.
Säiliöön tulee lisätä AdBlue-nestettä, ennen kuin moottori voidaan käynnis‐ tää uudelleen.
AdBluen täyttöHuomio
Käytä vain AdBlue-nestettä, joka
täyttää eurooppalaisten standar‐
dien DIN 70 070 ja ISO 22241-1
vaatimukset.
Älä käytä lisäaineita.
Älä laimenna AdBlueta.
Muuten valikoiva katalyyttinen pel‐ kistysjärjestelmä voi vaurioitua.
Huomautus
Käytä nestettä lisättäessä vain mer‐
kittyjä AdBlue-säiliöitä liikatäytön
välttämiseksi. Lisäksi säiliön höyryt
otetaan talteen eivätkä ne pääse va‐ pautumaan.
Koska AdBlue-nesteen käyttöaika
on rajoitettu, tarkista vanhentumis‐
päivä ennen nesteen lisäämistä.
Huomautus
Vähintään 5 litraa AdBlue-nestettä
täytyy lisätä täytettäessä. Muuten
järjestelmä ei ehkä havaitse AdBlue-
nesteen lisäämistä.
Jos AdBlue-nestettä täytyy lisätä
alle -11 °C:n lämpötilassa, järjes‐
telmä ei ehkä havaitse nesteen li‐
säystä. Pysäköi tällöin auto lämpi‐
mämpään paikkaan, kunnes AdBlue
muuttuu nestemäiseen muotoon.
Huomautus
Täyttöaukon suojakorkkia avat‐
taessa saattaa vapautua ammoniak‐ kihöyryjä. Älä hengitä höyryjä, ne
ovat pistävän hajuisia. Höyryt eivät
ole haitallisia hengitettynä.
Auton tulee olla pysäköitynä tasai‐
selle alustalle.
AdBlue-nesteen täyttöaukko sijaitsee
polttoaineen täyttöaukon luukun ta‐ kana.
Polttoaineen täyttöaukon luukku si‐
jaitsee takana oikealla.
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa
avattu.1. Poista avain virtalukosta.
2. Sulje kaikki ovet, jotta auton sisä‐ tilaan ei pääse ammoniakkihöy‐
ryjä.
3. Vedä polttoaineen täyttöaukon luukusta syvennyksen kohdalta jaavaa se 3 207.
4. Irrota suojakorkki täyttöaukosta.
5. Avaa AdBlue-säiliö.
6. Kiinnitä letkun toinen pää säiliöön
ja ruuvaa toinen pää kiinni täyttö‐
aukkoon.
7. Nosta säiliötä kunnes se on tyhjä.

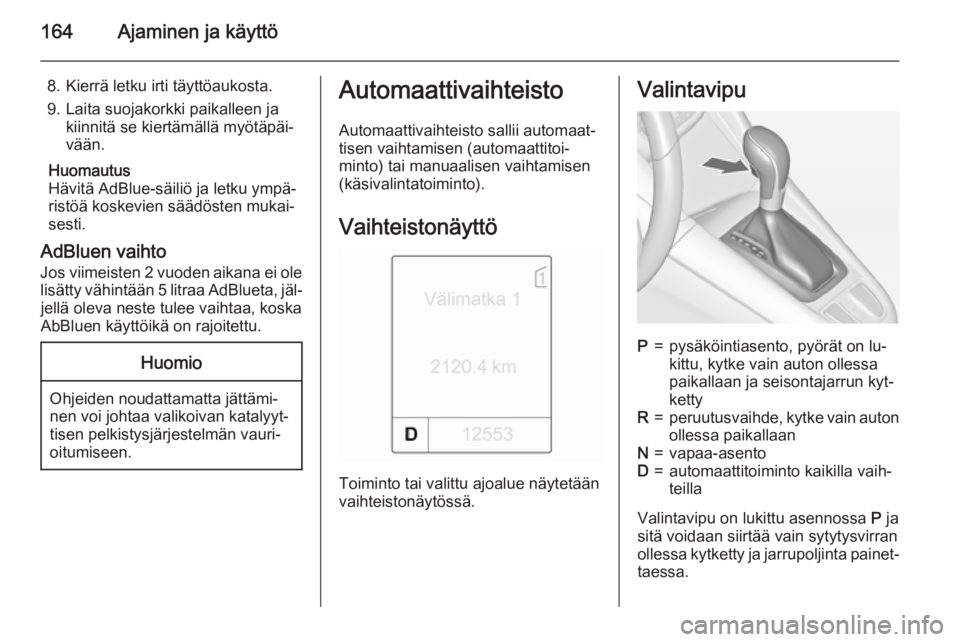

164Ajaminen ja käyttö
8. Kierrä letku irti täyttöaukosta.
9. Laita suojakorkki paikalleen ja kiinnitä se kiertämällä myötäpäi‐
vään.
Huomautus
Hävitä AdBlue-säiliö ja letku ympä‐
ristöä koskevien säädösten mukai‐
sesti.
AdBluen vaihto
Jos viimeisten 2 vuoden aikana ei ole lisätty vähintään 5 litraa AdBlueta, jäl‐jellä oleva neste tulee vaihtaa, koska
AbBluen käyttöikä on rajoitettu.Huomio
Ohjeiden noudattamatta jättämi‐
nen voi johtaa valikoivan katalyyt‐
tisen pelkistysjärjestelmän vauri‐
oitumiseen.
Automaattivaihteisto
Automaattivaihteisto sallii automaat‐
tisen vaihtamisen (automaattitoi‐
minto) tai manuaalisen vaihtamisen
(käsivalintatoiminto).
Vaihteistonäyttö
Toiminto tai valittu ajoalue näytetään
vaihteistonäytössä.
ValintavipuP=pysäköintiasento, pyörät on lu‐
kittu, kytke vain auton ollessa
paikallaan ja seisontajarrun kyt‐
kettyR=peruutusvaihde, kytke vain auton ollessa paikallaanN=vapaa-asentoD=automaattitoiminto kaikilla vaih‐
teilla
Valintavipu on lukittu asennossa P ja
sitä voidaan siirtää vain sytytysvirran
ollessa kytketty ja jarrupoljinta painet‐
taessa.

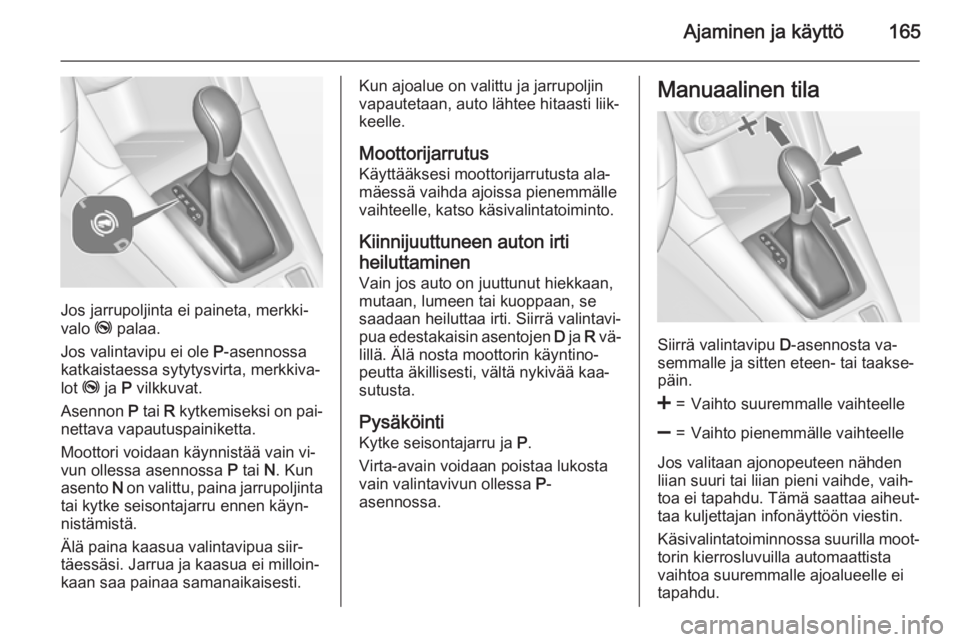

Ajaminen ja käyttö165
Jos jarrupoljinta ei paineta, merkki‐
valo j palaa.
Jos valintavipu ei ole P-asennossa
katkaistaessa sytytysvirta, merkkiva‐
lot j ja P vilkkuvat.
Asennon P tai R kytkemiseksi on pai‐
nettava vapautuspainiketta.
Moottori voidaan käynnistää vain vi‐
vun ollessa asennossa P tai N. Kun
asento N on valittu, paina jarrupoljinta
tai kytke seisontajarru ennen käyn‐
nistämistä.
Älä paina kaasua valintavipua siir‐
täessäsi. Jarrua ja kaasua ei milloin‐
kaan saa painaa samanaikaisesti.
Kun ajoalue on valittu ja jarrupoljin
vapautetaan, auto lähtee hitaasti liik‐
keelle.
Moottorijarrutus
Käyttääksesi moottorijarrutusta ala‐ mäessä vaihda ajoissa pienemmälle
vaihteelle, katso käsivalintatoiminto.
Kiinnijuuttuneen auton irti
heiluttaminen Vain jos auto on juuttunut hiekkaan,
mutaan, lumeen tai kuoppaan, se
saadaan heiluttaa irti. Siirrä valintavi‐
pua edestakaisin asentojen D ja R vä‐
lillä. Älä nosta moottorin käyntino‐ peutta äkillisesti, vältä nykivää kaa‐
sutusta.
Pysäköinti Kytke seisontajarru ja P.
Virta-avain voidaan poistaa lukosta
vain valintavivun ollessa P-
asennossa.Manuaalinen tila
Siirrä valintavipu D-asennosta va‐
semmalle ja sitten eteen- tai taakse‐
päin.
<=Vaihto suuremmalle vaihteelle]=Vaihto pienemmälle vaihteelle
Jos valitaan ajonopeuteen nähden
liian suuri tai liian pieni vaihde, vaih‐
toa ei tapahdu. Tämä saattaa aiheut‐ taa kuljettajan infonäyttöön viestin.
Käsivalintatoiminnossa suurilla moot‐ torin kierrosluvuilla automaattista
vaihtoa suuremmalle ajoalueelle ei
tapahdu.

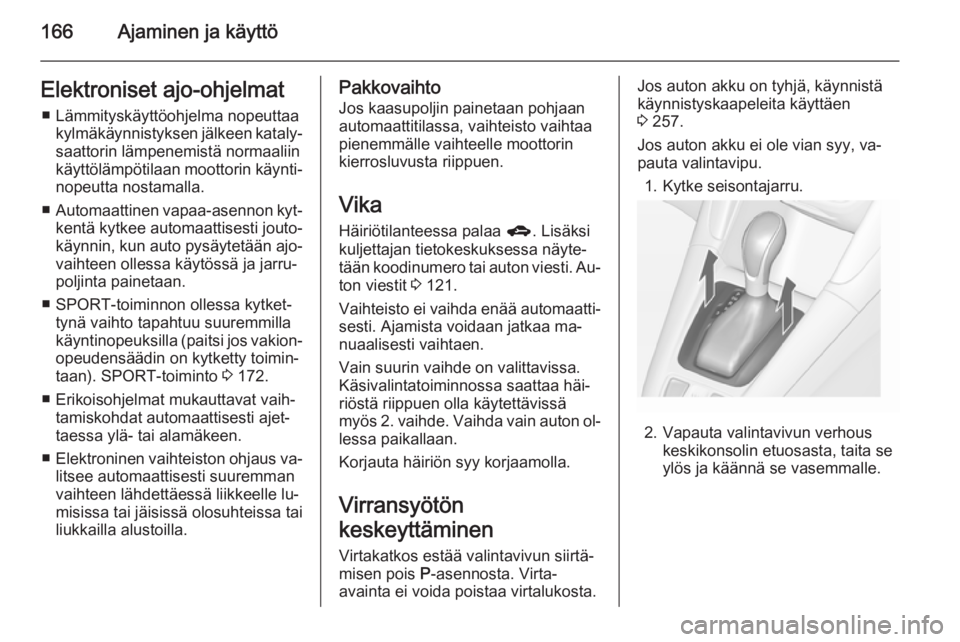

166Ajaminen ja käyttöElektroniset ajo-ohjelmat■ Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen kataly‐saattorin lämpenemistä normaaliin
käyttölämpötilaan moottorin käynti‐
nopeutta nostamalla.
■ Automaattinen vapaa-asennon kyt‐
kentä kytkee automaattisesti jouto‐
käynnin, kun auto pysäytetään ajo‐ vaihteen ollessa käytössä ja jarru‐
poljinta painetaan.
■ SPORT-toiminnon ollessa kytket‐ tynä vaihto tapahtuu suuremmillakäyntinopeuksilla (paitsi jos vakion‐
opeudensäädin on kytketty toimin‐
taan). SPORT-toiminto 3 172.
■ Erikoisohjelmat mukauttavat vaih‐ tamiskohdat automaattisesti ajet‐
taessa ylä- tai alamäkeen.
■ Elektroninen vaihteiston ohjaus va‐
litsee automaattisesti suuremman
vaihteen lähdettäessä liikkeelle lu‐ misissa tai jäisissä olosuhteissa tai
liukkailla alustoilla.Pakkovaihto
Jos kaasupoljin painetaan pohjaan
automaattitilassa, vaihteisto vaihtaa
pienemmälle vaihteelle moottorin
kierrosluvusta riippuen.
Vika Häiriötilanteessa palaa g. Lisäksi
kuljettajan tietokeskuksessa näyte‐ tään koodinumero tai auton viesti. Au‐ ton viestit 3 121.
Vaihteisto ei vaihda enää automaatti‐
sesti. Ajamista voidaan jatkaa ma‐
nuaalisesti vaihtaen.
Vain suurin vaihde on valittavissa.
Käsivalintatoiminnossa saattaa häi‐
riöstä riippuen olla käytettävissä
myös 2. vaihde. Vaihda vain auton ol‐ lessa paikallaan.
Korjauta häiriön syy korjaamolla.
Virransyötön
keskeyttäminen
Virtakatkos estää valintavivun siirtä‐
misen pois P-asennosta. Virta-
avainta ei voida poistaa virtalukosta.Jos auton akku on tyhjä, käynnistä käynnistyskaapeleita käyttäen
3 257.
Jos auton akku ei ole vian syy, va‐
pauta valintavipu.
1. Kytke seisontajarru.
2. Vapauta valintavivun verhous keskikonsolin etuosasta, taita se
ylös ja käännä se vasemmalle.

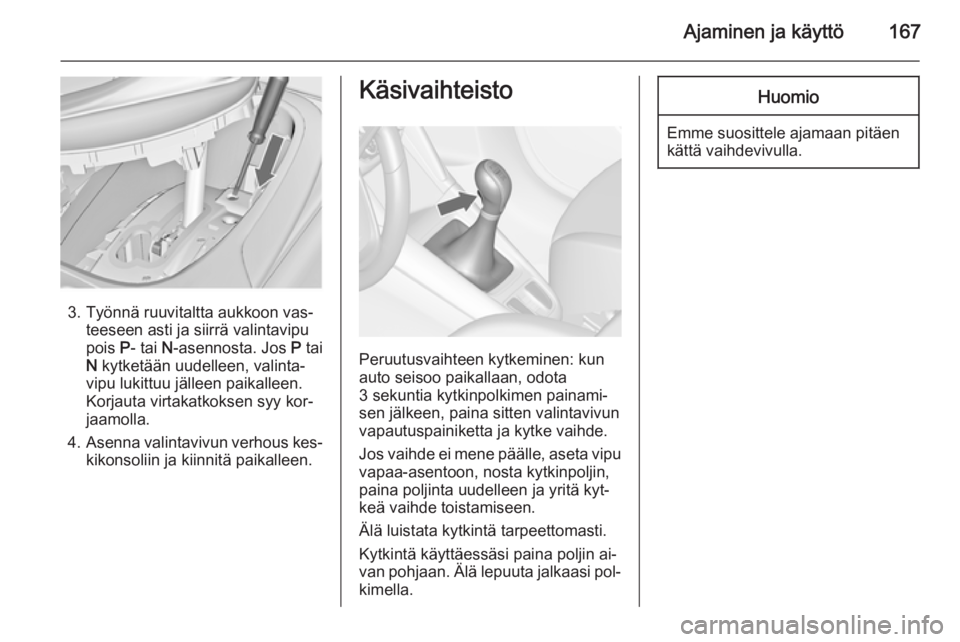

Ajaminen ja käyttö167
3. Työnnä ruuvitaltta aukkoon vas‐teeseen asti ja siirrä valintavipu
pois P- tai N-asennosta. Jos P tai
N kytketään uudelleen, valinta‐
vipu lukittuu jälleen paikalleen.
Korjauta virtakatkoksen syy kor‐
jaamolla.
4. Asenna valintavivun verhous kes‐
kikonsoliin ja kiinnitä paikalleen.
Käsivaihteisto
Peruutusvaihteen kytkeminen: kun
auto seisoo paikallaan, odota
3 sekuntia kytkinpolkimen painami‐
sen jälkeen, paina sitten valintavivun
vapautuspainiketta ja kytke vaihde.
Jos vaihde ei mene päälle, aseta vipu
vapaa-asentoon, nosta kytkinpoljin,
paina poljinta uudelleen ja yritä kyt‐
keä vaihde toistamiseen.
Älä luistata kytkintä tarpeettomasti.
Kytkintä käyttäessäsi paina poljin ai‐
van pohjaan. Älä lepuuta jalkaasi pol‐ kimella.
Huomio
Emme suosittele ajamaan pitäen
kättä vaihdevivulla.

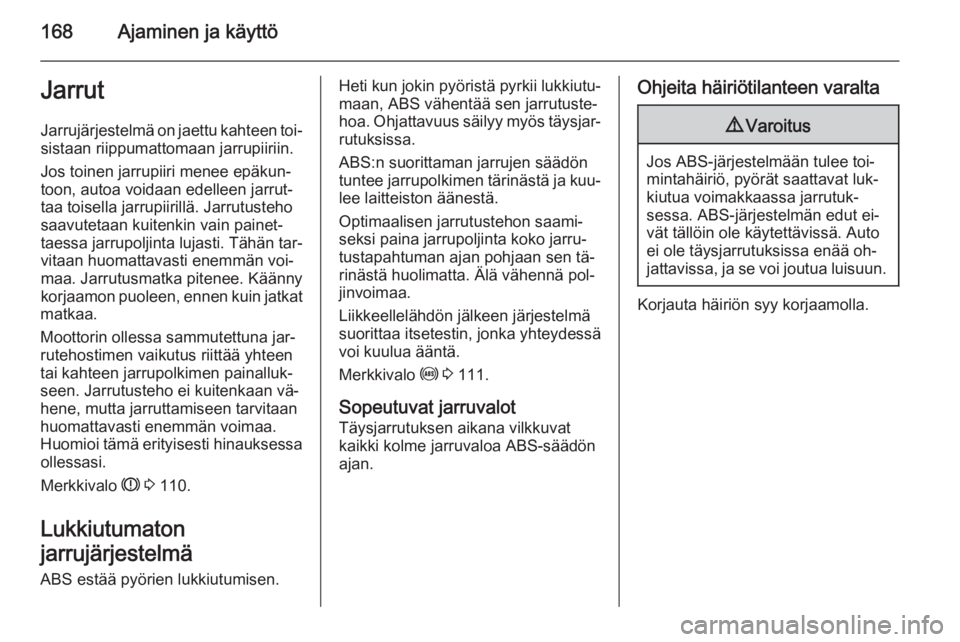

168Ajaminen ja käyttöJarrut
Jarrujärjestelmä on jaettu kahteen toi‐
sistaan riippumattomaan jarrupiiriin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän tar‐
vitaan huomattavasti enemmän voi‐
maa. Jarrutusmatka pitenee. Käänny
korjaamon puoleen, ennen kuin jatkat
matkaa.
Moottorin ollessa sammutettuna jar‐
rutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painalluk‐
seen. Jarrutusteho ei kuitenkaan vä‐
hene, mutta jarruttamiseen tarvitaan
huomattavasti enemmän voimaa.
Huomioi tämä erityisesti hinauksessa ollessasi.
Merkkivalo R 3 110.
Lukkiutumaton
jarrujärjestelmä
ABS estää pyörien lukkiutumisen.Heti kun jokin pyöristä pyrkii lukkiutu‐ maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐
rutuksissa.
ABS:n suorittaman jarrujen säädön
tuntee jarrupolkimen tärinästä ja kuu‐
lee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen tä‐
rinästä huolimatta. Älä vähennä pol‐
jinvoimaa.
Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 111.
Sopeutuvat jarruvalot
Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.Ohjeita häiriötilanteen varalta9 Varoitus
Jos ABS-järjestelmään tulee toi‐
mintahäiriö, pyörät saattavat luk‐
kiutua voimakkaassa jarrutuk‐
sessa. ABS-järjestelmän edut ei‐
vät tällöin ole käytettävissä. Auto
ei ole täysjarrutuksissa enää oh‐
jattavissa, ja se voi joutua luisuun.
Korjauta häiriön syy korjaamolla.
