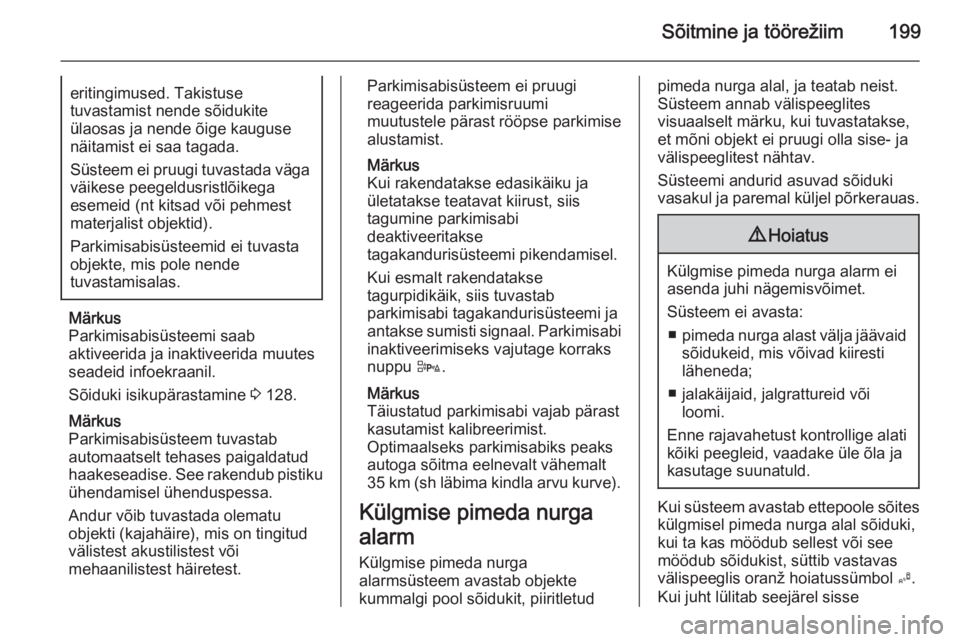

Sõitmine ja töörežiim199eritingimused. Takistuse
tuvastamist nende sõidukite
ülaosas ja nende õige kauguse näitamist ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabisüsteemid ei tuvasta
objekte, mis pole nende
tuvastamisalas.
Märkus
Parkimisabisüsteemi saab
aktiveerida ja inaktiveerida muutes
seadeid infoekraanil.
Sõiduki isikupärastamine 3 128.
Märkus
Parkimisabisüsteem tuvastab automaatselt tehases paigaldatud
haakeseadise. See rakendub pistiku
ühendamisel ühenduspessa.
Andur võib tuvastada olematu
objekti (kajahäire), mis on tingitud
välistest akustilistest või
mehaanilistest häiretest.
Parkimisabisüsteem ei pruugi
reageerida parkimisruumi
muutustele pärast rööpse parkimise
alustamist.
Märkus
Kui rakendatakse edasikäiku ja
ületatakse teatavat kiirust, siis
tagumine parkimisabi
deaktiveeritakse
tagakandurisüsteemi pikendamisel.
Kui esmalt rakendatakse
tagurpidikäik, siis tuvastab
parkimisabi tagakandurisüsteemi ja
antakse sumisti signaal. Parkimisabi
inaktiveerimiseks vajutage korraks
nuppu D.
Märkus
Täiustatud parkimisabi vajab pärast kasutamist kalibreerimist.
Optimaalseks parkimisabiks peaks
autoga sõitma eelnevalt vähemalt
35 km (sh läbima kindla arvu kurve).
Külgmise pimeda nurga
alarm
Külgmise pimeda nurga
alarmsüsteem avastab objekte
kummalgi pool sõidukit, piiritletudpimeda nurga alal, ja teatab neist.
Süsteem annab välispeeglites
visuaalselt märku, kui tuvastatakse,
et mõni objekt ei pruugi olla sise- ja
välispeeglitest nähtav.
Süsteemi andurid asuvad sõiduki vasakul ja paremal küljel põrkerauas.9 Hoiatus
Külgmise pimeda nurga alarm ei
asenda juhi nägemisvõimet.
Süsteem ei avasta: ■ pimeda nurga alast välja jäävaid
sõidukeid, mis võivad kiiresti
läheneda;
■ jalakäijaid, jalgrattureid või loomi.
Enne rajavahetust kontrollige alati
kõiki peegleid, vaadake üle õla ja
kasutage suunatuld.
Kui süsteem avastab ettepoole sõites
külgmisel pimeda nurga alal sõiduki,
kui ta kas möödub sellest või see
möödub sõidukist, süttib vastavas
välispeeglis oranž hoiatussümbol B.
Kui juht lülitab seejärel sisse

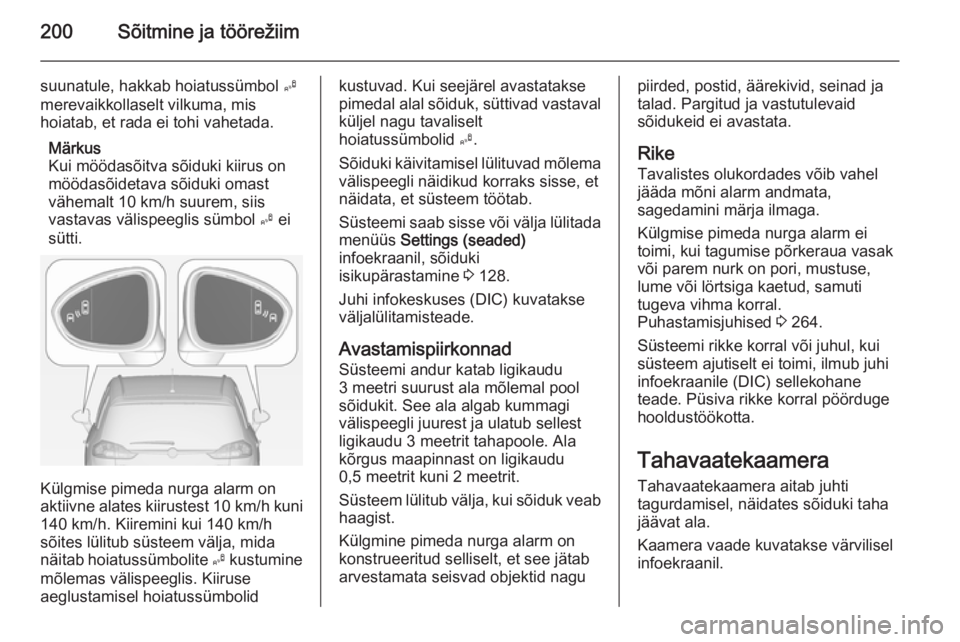

200Sõitmine ja töörežiim
suunatule, hakkab hoiatussümbol B
merevaikkollaselt vilkuma, mis hoiatab, et rada ei tohi vahetada.
Märkus
Kui möödasõitva sõiduki kiirus on
möödasõidetava sõiduki omast
vähemalt 10 km/h suurem, siis
vastavas välispeeglis sümbol B ei
sütti.
Külgmise pimeda nurga alarm on
aktiivne alates kiirustest 10 km/h kuni
140 km/h. Kiiremini kui 140 km/h
sõites lülitub süsteem välja, mida
näitab hoiatussümbolite B kustumine
mõlemas välispeeglis. Kiiruse
aeglustamisel hoiatussümbolid
kustuvad. Kui seejärel avastatakse
pimedal alal sõiduk, süttivad vastaval
küljel nagu tavaliselt
hoiatussümbolid B.
Sõiduki käivitamisel lülituvad mõlema välispeegli näidikud korraks sisse, etnäidata, et süsteem töötab.
Süsteemi saab sisse või välja lülitada menüüs Settings (seaded)
infoekraanil, sõiduki
isikupärastamine 3 128.
Juhi infokeskuses (DIC) kuvatakse
väljalülitamisteade.
Avastamispiirkonnad Süsteemi andur katab ligikaudu
3 meetri suurust ala mõlemal pool
sõidukit. See ala algab kummagi
välispeegli juurest ja ulatub sellest
ligikaudu 3 meetrit tahapoole. Ala
kõrgus maapinnast on ligikaudu
0,5 meetrit kuni 2 meetrit.
Süsteem lülitub välja, kui sõiduk veab
haagist.
Külgmine pimeda nurga alarm on
konstrueeritud selliselt, et see jätab
arvestamata seisvad objektid nagupiirded, postid, äärekivid, seinad ja
talad. Pargitud ja vastutulevaid
sõidukeid ei avastata.
Rike
Tavalistes olukordades võib vahel
jääda mõni alarm andmata,
sagedamini märja ilmaga.
Külgmise pimeda nurga alarm ei
toimi, kui tagumise põrkeraua vasak
või parem nurk on pori, mustuse,
lume või lörtsiga kaetud, samuti
tugeva vihma korral.
Puhastamisjuhised 3 264.
Süsteemi rikke korral või juhul, kui
süsteem ajutiselt ei toimi, ilmub juhi
infoekraanile (DIC) sellekohane
teade. Püsiva rikke korral pöörduge
hooldustöökotta.
TahavaatekaameraTahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.
Kaamera vaade kuvatakse värvilisel
infoekraanil.

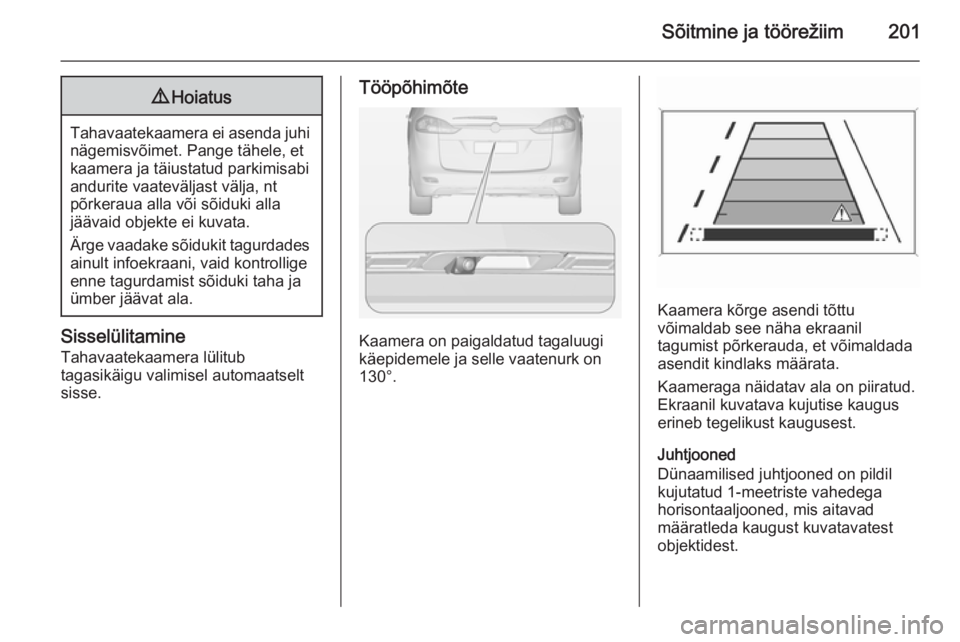

Sõitmine ja töörežiim2019Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja täiustatud parkimisabi
andurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt
sisse.
Tööpõhimõte
Kaamera on paigaldatud tagaluugi
käepidemele ja selle vaatenurk on
130°.
Kaamera kõrge asendi tõttu
võimaldab see näha ekraanil
tagumist põrkerauda, et võimaldada
asendit kindlaks määrata.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.

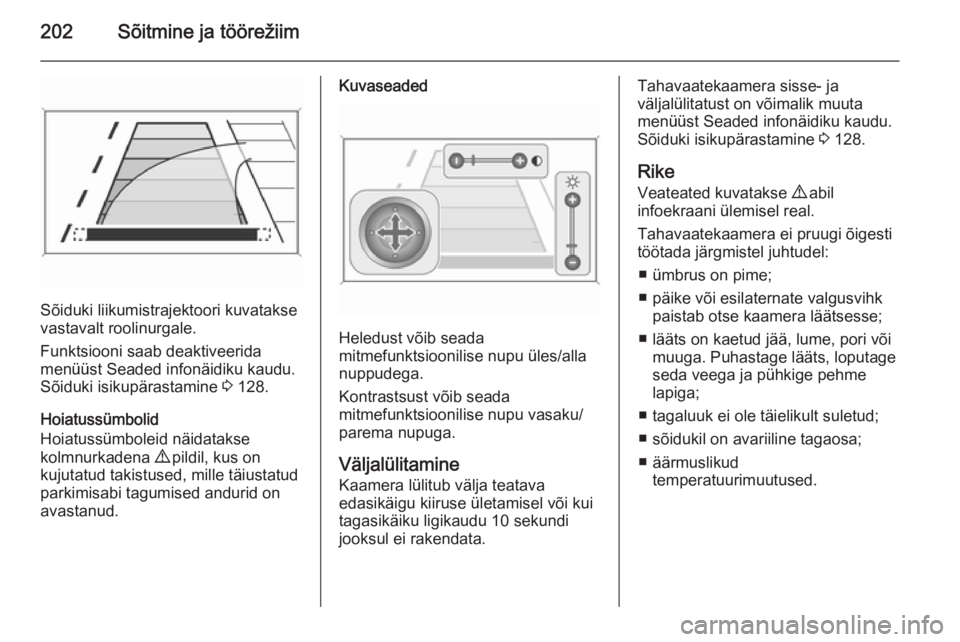

Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud 1-meetriste vahedega
horisontaaljooned, mis aitavad
määratleda kaugust kuvatavatest
objektidest.

202Sõitmine ja töörežiim
Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Funktsiooni saab deaktiveerida
menüüst Seaded infonäidiku kaudu.
Sõiduki isikupärastamine 3 128.
Hoiatussümbolid
Hoiatussümboleid näidatakse
kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille täiustatud
parkimisabi tagumised andurid on
avastanud.
Kuvaseaded
Heledust võib seada
mitmefunktsioonilise nupu üles/alla
nuppudega.
Kontrastsust võib seada
mitmefunktsioonilise nupu vasaku/
parema nupuga.
Väljalülitamine Kaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui tagasikäiku ligikaudu 10 sekundi
jooksul ei rakendata.
Tahavaatekaamera sisse- ja
väljalülitatust on võimalik muuta
menüüst Seaded infonäidiku kaudu.
Sõiduki isikupärastamine 3 128.
Rike Veateated kuvatakse 9 abil
infoekraani ülemisel real.
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
■ ümbrus on pime;
■ päike või esilaternate valgusvihk paistab otse kaamera läätsesse;
■ lääts on kaetud jää, lume, pori või muuga. Puhastage lääts, loputage
seda veega ja pühkige pehme
lapiga;
■ tagaluuk ei ole täielikult suletud;
■ sõidukil on avariiline tagaosa;
■ äärmuslikud temperatuurimuutused.

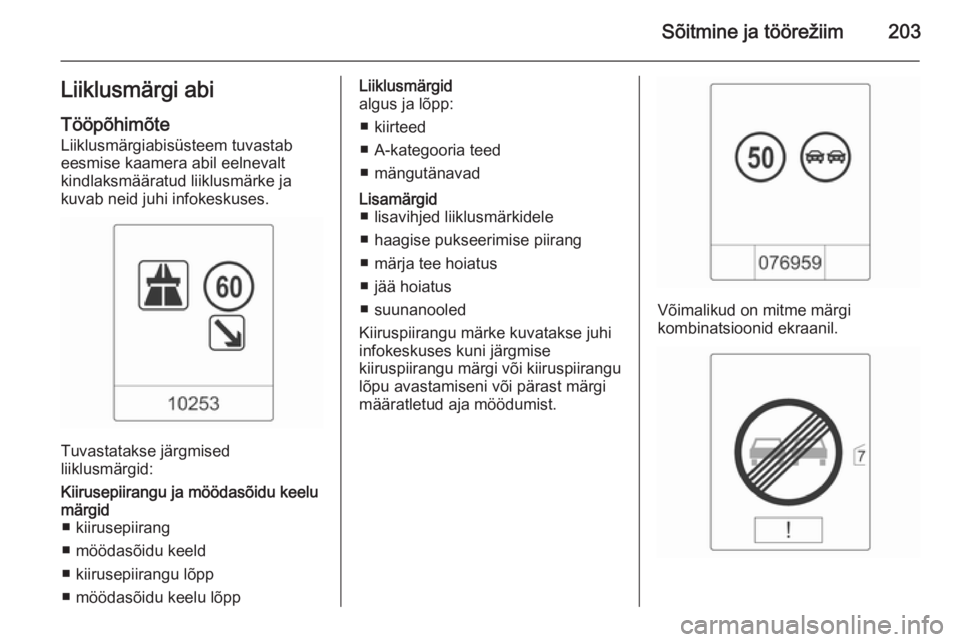

Sõitmine ja töörežiim203Liiklusmärgi abiTööpõhimõte
Liiklusmärgiabisüsteem tuvastab
eesmise kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidu keelu
märgid ■ kiirusepiirang
■ möödasõidu keeld
■ kiirusepiirangu lõpp
■ möödasõidu keelu lõppLiiklusmärgid
algus ja lõpp:
■ kiirteed
■ A-kategooria teed
■ mängutänavadLisamärgid ■ lisavihjed liiklusmärkidele
■ haagise pukseerimise piirang
■ märja tee hoiatus
■ jää hoiatus
■ suunanooled
Kiiruspiirangu märke kuvatakse juhi
infokeskuses kuni järgmise
kiiruspiirangu märgi või kiiruspiirangu lõpu avastamiseni või pärast märgi
määratletud aja möödumist.
Võimalikud on mitme märgi
kombinatsioonid ekraanil.

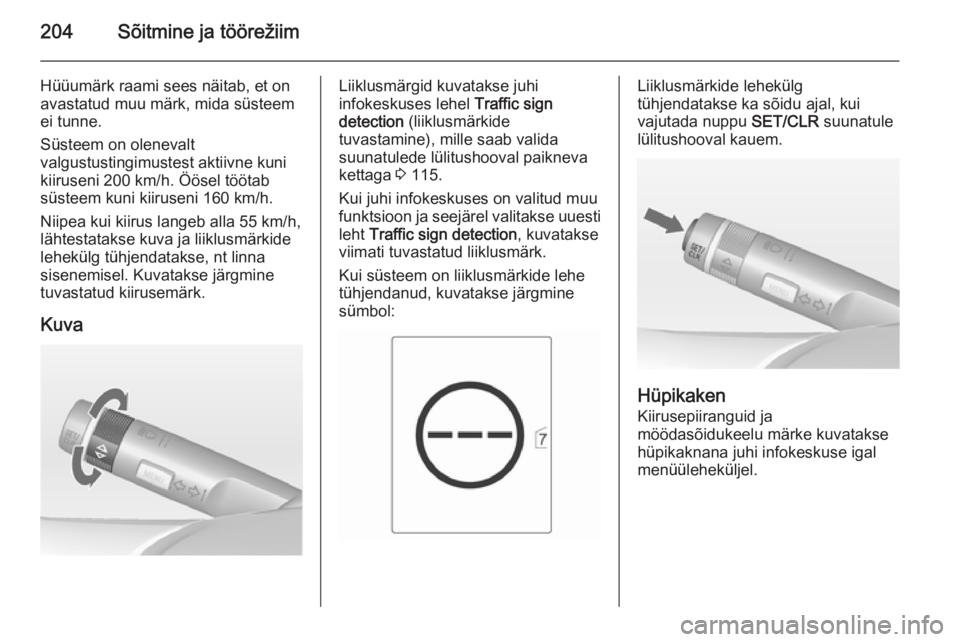

204Sõitmine ja töörežiim
Hüüumärk raami sees näitab, et on
avastatud muu märk, mida süsteem
ei tunne.
Süsteem on olenevalt
valgustustingimustest aktiivne kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
Niipea kui kiirus langeb alla 55 km/h,
lähtestatakse kuva ja liiklusmärkide
lehekülg tühjendatakse, nt linna
sisenemisel. Kuvatakse järgmine
tuvastatud kiirusemärk.
KuvaLiiklusmärgid kuvatakse juhi
infokeskuses lehel Traffic sign
detection (liiklusmärkide
tuvastamine), mille saab valida
suunatulede lülitushooval paikneva kettaga 3 115.
Kui juhi infokeskuses on valitud muu
funktsioon ja seejärel valitakse uuesti
leht Traffic sign detection , kuvatakse
viimati tuvastatud liiklusmärk.
Kui süsteem on liiklusmärkide lehe
tühjendanud, kuvatakse järgmine
sümbol:Liiklusmärkide lehekülg
tühjendatakse ka sõidu ajal, kui
vajutada nuppu SET/CLR suunatule
lülitushooval kauem.
Hüpikaken
Kiirusepiiranguid ja
möödasõidukeelu märke kuvatakse
hüpikaknana juhi infokeskuse igal
menüüleheküljel.

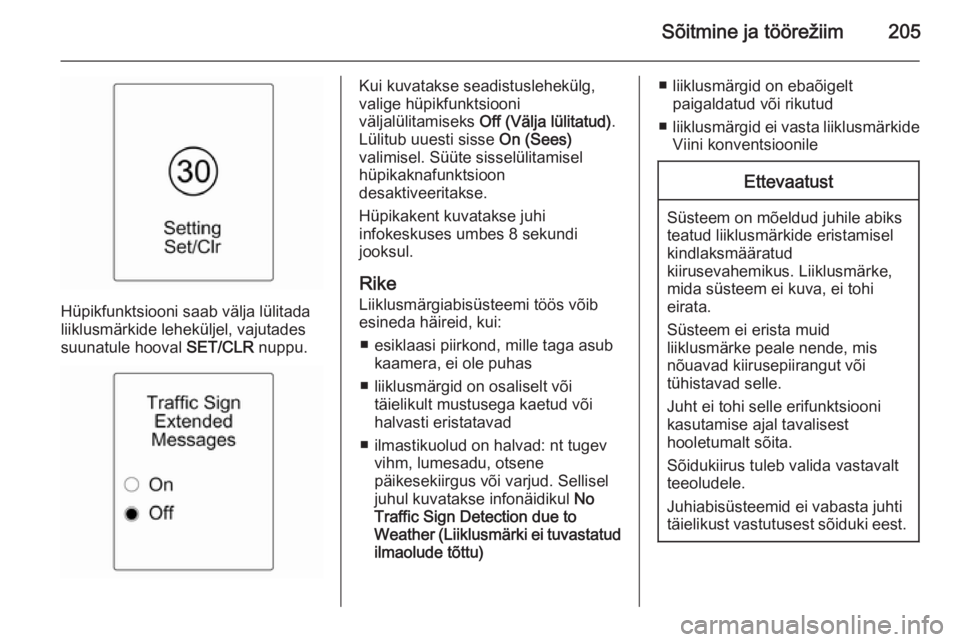

Sõitmine ja töörežiim205
Hüpikfunktsiooni saab välja lülitada
liiklusmärkide leheküljel, vajutades
suunatule hooval SET/CLR nuppu.
Kui kuvatakse seadistuslehekülg,
valige hüpikfunktsiooni
väljalülitamiseks Off (Välja lülitatud) .
Lülitub uuesti sisse On (Sees)
valimisel. Süüte sisselülitamisel
hüpikaknafunktsioon
desaktiveeritakse.
Hüpikakent kuvatakse juhi
infokeskuses umbes 8 sekundi
jooksul.
Rike Liiklusmärgiabisüsteemi töös võib
esineda häireid, kui:
■ esiklaasi piirkond, mille taga asub kaamera, ei ole puhas
■ liiklusmärgid on osaliselt või täielikult mustusega kaetud võihalvasti eristatavad
■ ilmastikuolud on halvad: nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud. Sellisel
juhul kuvatakse infonäidikul No
Traffic Sign Detection due to
Weather (Liiklusmärki ei tuvastatud
ilmaolude tõttu)■ liiklusmärgid on ebaõigelt paigaldatud või rikutud
■ liiklusmärgid ei vasta liiklusmärkide
Viini konventsioonileEttevaatust
Süsteem on mõeldud juhile abiks
teatud liiklusmärkide eristamisel
kindlaksmääratud
kiirusevahemikus. Liiklusmärke,
mida süsteem ei kuva, ei tohi
eirata.
Süsteem ei erista muid
liiklusmärke peale nende, mis
nõuavad kiirusepiirangut või
tühistavad selle.
Juht ei tohi selle erifunktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt
teeoludele.
Juhiabisüsteemid ei vabasta juhti täielikust vastutusest sõiduki eest.

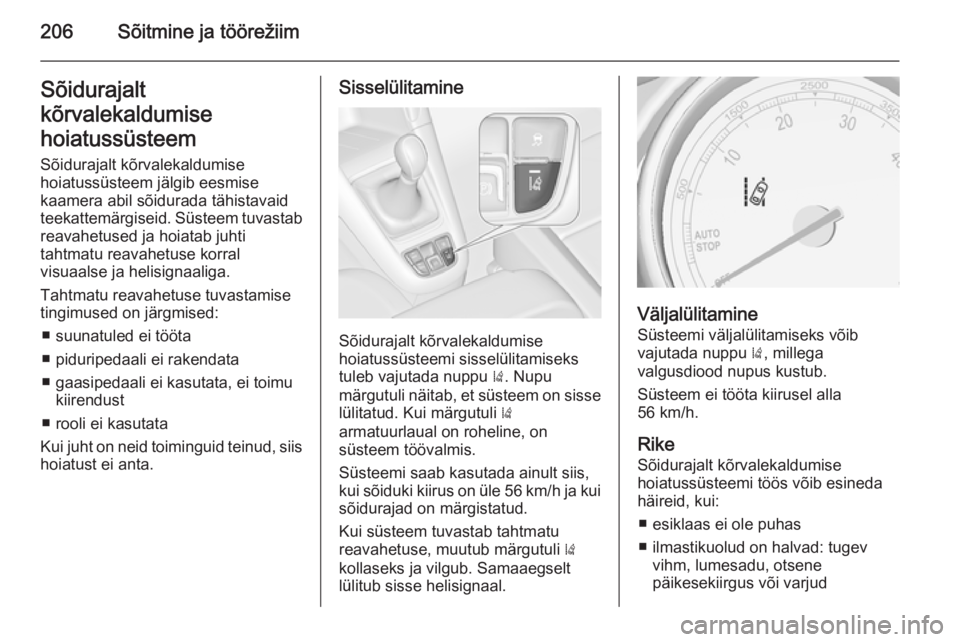

206Sõitmine ja töörežiimSõidurajalt
kõrvalekaldumise
hoiatussüsteem
Sõidurajalt kõrvalekaldumise
hoiatussüsteem jälgib eesmise
kaamera abil sõidurada tähistavaid teekattemärgiseid. Süsteem tuvastab
reavahetused ja hoiatab juhti
tahtmatu reavahetuse korral
visuaalse ja helisignaaliga.
Tahtmatu reavahetuse tuvastamise
tingimused on järgmised:
■ suunatuled ei tööta
■ piduripedaali ei rakendata
■ gaasipedaali ei kasutata, ei toimu kiirendust
■ rooli ei kasutata
Kui juht on neid toiminguid teinud, siis hoiatust ei anta.Sisselülitamine
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi sisselülitamiseks
tuleb vajutada nuppu ). Nupu
märgutuli näitab, et süsteem on sisse
lülitatud. Kui märgutuli )
armatuurlaual on roheline, on
süsteem töövalmis.
Süsteemi saab kasutada ainult siis,
kui sõiduki kiirus on üle 56 km/h ja kui
sõidurajad on märgistatud.
Kui süsteem tuvastab tahtmatu
reavahetuse, muutub märgutuli )
kollaseks ja vilgub. Samaaegselt
lülitub sisse helisignaal.
Väljalülitamine
Süsteemi väljalülitamiseks võib
vajutada nuppu ), millega
valgusdiood nupus kustub.
Süsteem ei tööta kiirusel alla
56 km/h.
Rike
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi töös võib esineda
häireid, kui:
■ esiklaas ei ole puhas
■ ilmastikuolud on halvad: tugev vihm, lumesadu, otsene
päikesekiirgus või varjud

Sõitmine ja töörežiim207

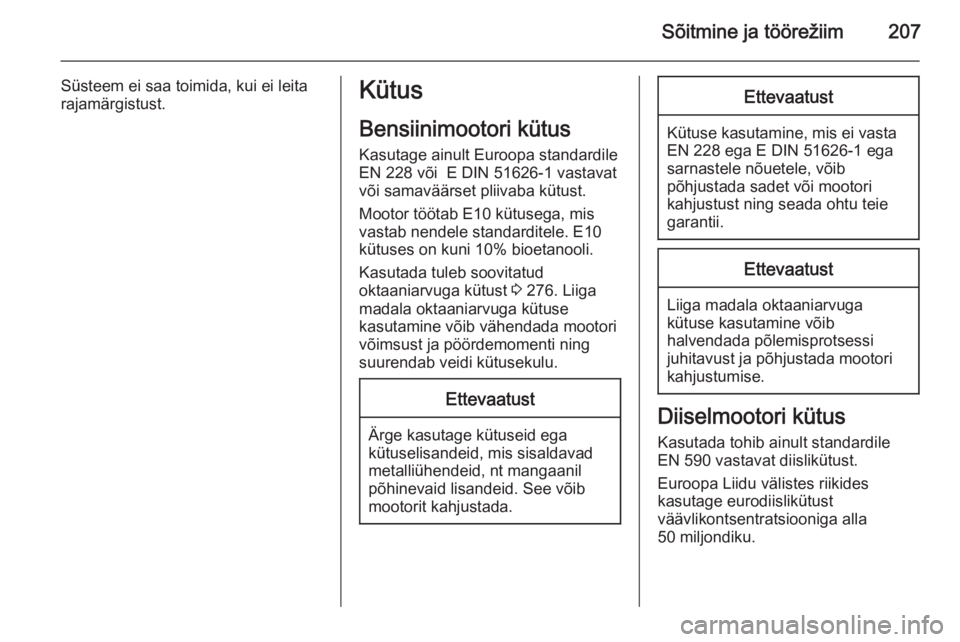

Süsteem ei saa toimida, kui ei leita
rajamärgistust.Kütus
Bensiinimootori kütus
Kasutage ainult Euroopa standardile
EN 228 või E DIN 51626-1 vastavat
või samaväärset pliivaba kütust.
Mootor töötab E10 kütusega, mis
vastab nendele standarditele. E10
kütuses on kuni 10% bioetanooli.
Kasutada tuleb soovitatud
oktaaniarvuga kütust 3 276. Liiga
madala oktaaniarvuga kütuse
kasutamine võib vähendada mootori
võimsust ja pöördemomenti ning
suurendab veidi kütusekulu.Ettevaatust
Ärge kasutage kütuseid ega kütuselisandeid, mis sisaldavad
metalliühendeid, nt mangaanil
põhinevaid lisandeid. See võib
mootorit kahjustada.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 228 ega E DIN 51626-1 ega
sarnastele nõuetele, võib
põhjustada sadet või mootori
kahjustust ning seada ohtu teie
garantii.
Ettevaatust
Liiga madala oktaaniarvuga
kütuse kasutamine võib
halvendada põlemisprotsessi
juhitavust ja põhjustada mootori
kahjustumise.
Diiselmootori kütus
Kasutada tohib ainult standardile
EN 590 vastavat diislikütust.
Euroopa Liidu välistes riikides
kasutage eurodiislikütust
väävlikontsentratsiooniga alla
50 miljondiku.

208Sõitmine ja töörežiimEttevaatust
Kütuse kasutamine, mis ei vasta
EN 590 ega sarnastele nõuetele,
võib põhjustada mootori võimsuse
kaotust, suuremat kulumist või
mootori kahjustust ning seada
ohtu teie garantii.
Ärge kasutage laevadiisliõlisid,
kütteõlisid, Aquazole'i ega muid
sarnaseid diislikütuse ja vee
emulsioone. Diislikütust ei tohi
segada bensiinimootori kütustega.
Gaasimootori kütus
Kasutada maagaasi, mille
metaanisisaldus on umbes 78–99%.
L-gaasi (madala kütteväärtsega
gaas) metaanisisaldus on umbes
78–87%, H-gaasi (kõrge
kütteväärtusega gaasi)
metaanisisaldus umbes 87–99%.
Kasutada võib ka sama
metaanisisaldusega biogaasi, mis on
keemiliselt ette valmistatud ja
väävlitustatud.
Kasutada tohib ainult standardile DIN 51624 vastavat maagaasi või
biogaasi.
Vedelgaasi ega veeldatud naftagaasi (LPG) ei tohi kasutada.
Kütusevaliku nupp
Bensiini ja maagaasi kasutamise
vahel ümberlülitamiseks vajutada
nuppu Y. Suure koormuse korral (nt
tugev kiirendus, maksimaalne gaas) ei ole ümberlülitamine võimalik.
Märgutule olek näitab kehtivat
töörežiimi.
1 off=maagaasi kasutamine.1 süttib=bensiini kasutamine.1 vilgub=lülitamine ei ole võimalik,
üht liiki kütus on
lõppenud.
Niipea kui maagaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Kui maagaasi paak ei ole tangitud, tuleb enne mootori taaskäivitamist
süsteem käsitsi lülitada bensiini
kasutamisele. Sellega välditakse
katalüüsneutralisaatori kahjustumist
(ebaregulaarsest kütuse etteandest
põhjustatud ülekuumenemine).
Kui valikulülitit kasutatakse mitu
korda lühikese ajavahemiku jooksul,
lülitub sisse ümberlülituse blokeering.
Mootori kasutatav töörežiim püsib. Blokeering on sisse lülitatud kuni
süüte väljalülitamiseni.
Bensiini kasutamisel võib eeldada
väikest võimsus- ja
pöördemomendikadu. Seetõttu tuleb vastavalt kohandada oma sõidustiili(nt möödasõidu ajal) ja sõiduki
koormusi (ntpukseerimiskoormust).
