OPEL ZAFIRA C 2015 Používateľská príručka (in Slovak)

Jazda199
Logika tlačidla ovláda systémy po
stlačení nasledovne:
■ predný a zadný parkovací asistent je aktívny: krátkym stlačením
deaktivujete predný a zadný
parkovací asistent.
■ predný a zadný parkovací asistent je aktívny: dlhé stlačenie aktivuje
pokročilý parkovací asistent, ak je
zaradený prevodový stupeň pre
jazdu vpred.
■ pokročilý parkovací asistent je aktívny: krátkym stlačením
aktivujete predný a zadný
parkovací asistent.
■ pokročilý parkovací asistent je aktívny: dlhším stlačením
deaktivujete pokročilý parkovací
asistent.
■ pokročilý parkovací asistent a predný a zadný parkovací asistent,
sú aktívne: krátke stlačenie
deaktivuje oba systémy.Aktivácia
Keď hľadáte parkovacie miesto,
systém sa musí aktivovať stlačením
tlačidla D približne na dobu
jednej sekundy.
Systém sa dá aktivovať pri
rýchlostiach do 30 km/h a systém hľadá parkovacie miesto pri
rýchlostiach do 30 km/h.
Maximálna povolená paralelná
vzdialenosť medzi vozidlom a radom
parkujúcich áut je 1,8 metra.
Funkcia
Ak vozidlo prechádza vedľa radu áut
a systém je aktivovaný, pokročilý
parkovací asistent začne hľadať
vhodné parkovacie miesto. Keď
nájde vhodné parkovacie miesto, na
informačnom centre vodiča sa
zobrazí vizuálna odozva a zaznie zvukový signál.
Ak vodič nezastaví vozidlo do
10 metrov po návrhu, systém začne
hľadať ďalšie vhodné parkovacie
miesto.

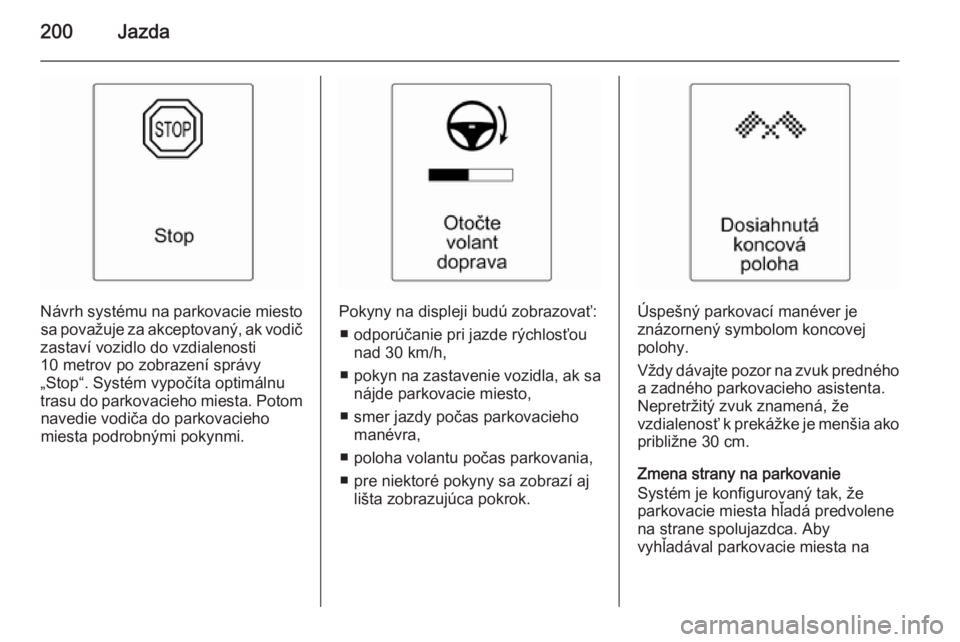

200Jazda
Návrh systému na parkovacie miestosa považuje za akceptovaný, ak vodič
zastaví vozidlo do vzdialenosti
10 metrov po zobrazení správy
„Stop“. Systém vypočíta optimálnu
trasu do parkovacieho miesta. Potom navedie vodiča do parkovacieho
miesta podrobnými pokynmi.Pokyny na displeji budú zobrazovať:
■ odporúčanie pri jazde rýchlosťou nad 30 km/h,
■ pokyn na zastavenie vozidla, ak sa
nájde parkovacie miesto,
■ smer jazdy počas parkovacieho manévra,
■ poloha volantu počas parkovania,
■ pre niektoré pokyny sa zobrazí aj lišta zobrazujúca pokrok.Úspešný parkovací manéver je
znázornený symbolom koncovej
polohy.
Vždy dávajte pozor na zvuk predného a zadného parkovacieho asistenta.
Nepretržitý zvuk znamená, že
vzdialenosť k prekážke je menšia ako približne 30 cm.
Zmena strany na parkovanie
Systém je konfigurovaný tak, že
parkovacie miesta hľadá predvolene
na strane spolujazdca. Aby
vyhľadával parkovacie miesta na

Jazda201
strane vodiča, zapnite ukazovateľ
smeru jazdy na strane vodiča počas trvania vyhľadávania.
Hneď, ako ukazovateľ smeru
vypnete, systém začne opäť
vyhľadávať parkovacie miesta na
strane spolujazdca.
Priority zobrazovania
Po aktivovaní pokročilého
parkovacieho asistenta sa objaví správa v informačnom centre vodiča.
Indikácia pokročilého parkovacieho
asistenta v informačnom centre
vodiča sa môže spomaliť hláseniami
vozidla, ktoré majú vyššiu prioritu. Po
potvrdení správy stlačením tlačidla
SET/CLR na páčke ovládania
ukazovateľov smeru, sa pokyny pokročilého parkovacieho asistenta
znovu objavia a parkovací manéver
môže pokračovať.
Vypnutie
Systém sa deaktivuje:
■ krátke stlačenie tlačidla D ak sú
aktivované pokročilý parkovací asistent a predný a zadný
parkovací asistent■ dlhé stlačenie tlačidla D, ak je
aktivovaný pokročilý parkovací asistent
■ úspešným dokončením parkovacieho manévra
■ jazdou rýchlosťou nad 30 km/h
■ vypnutím zapaľovania
Deaktivácia vodičom alebo
systémom počas manévrovania sa oznámi správou Parkovanie
deaktivované v informačnom centre
vodiča.
Porucha
V informačnom centre vodiča sa
zobrazí správa, ak:
■ v systéme je porucha
■ vodič nedokončil úspešne parkovací manéver
■ systém nie je funkčný
Ak sa počas pokynov na parkovanie
objaví nejaký objekt, v informačnom
centre vodiča sa objaví správa Stop.
Po odstránení objektu sa parkovací
manéver obnoví. Ak sa objekt
neodstráni, systém sa deaktivuje.Stlačením tlačidla D približne na
jednu sekundu sa aktivuje systém a
bude hľadať nové parkovacie miesto.
Základné poznámky o
systémoch parkovacieho
asistenta9 Varovanie
Za určitých podmienok môže
určitý typ lesklého povrchu objektu alebo odev, rovnako tak ako určitý
typ vonkajšieho hluku spôsobiť, že systém nesprávne zaznamenáva
prekážku.
Venujte špeciálnu pozornosť
nízkym prekážkam, ktoré môžu
poškodiť dolnú časť nárazníka.

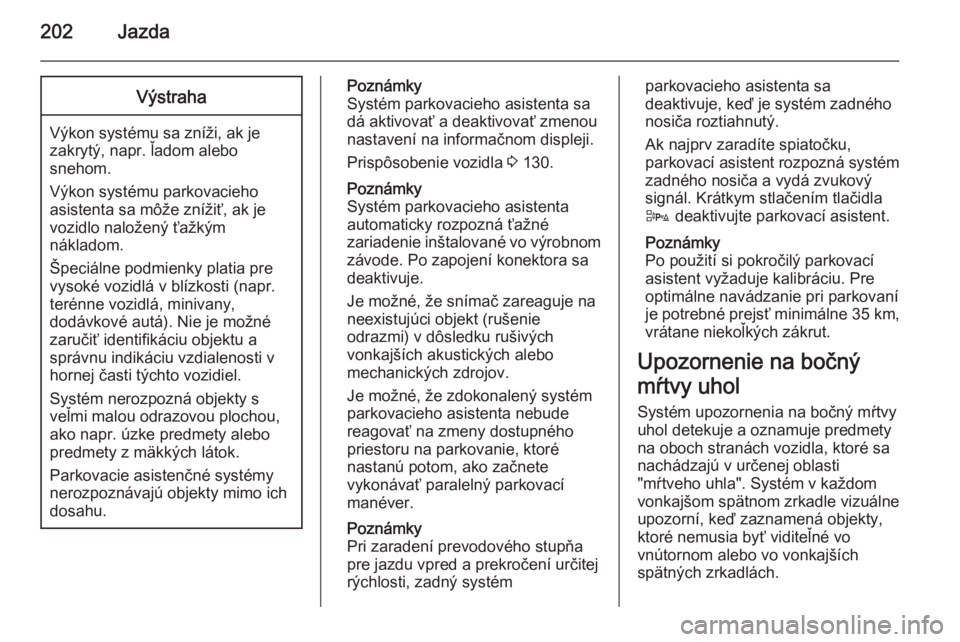

202JazdaVýstraha
Výkon systému sa zníži, ak je
zakrytý, napr. ľadom alebo
snehom.
Výkon systému parkovacieho
asistenta sa môže znížiť, ak je
vozidlo naložený ťažkým
nákladom.
Špeciálne podmienky platia pre
vysoké vozidlá v blízkosti (napr.
terénne vozidlá, minivany,
dodávkové autá). Nie je možné
zaručiť identifikáciu objektu a
správnu indikáciu vzdialenosti v
hornej časti týchto vozidiel.
Systém nerozpozná objekty s
veľmi malou odrazovou plochou,
ako napr. úzke predmety alebo predmety z mäkkých látok.
Parkovacie asistenčné systémy
nerozpoznávajú objekty mimo ich
dosahu.
Poznámky
Systém parkovacieho asistenta sa dá aktivovať a deaktivovať zmenou
nastavení na informačnom displeji.
Prispôsobenie vozidla 3 130.
Poznámky
Systém parkovacieho asistenta
automaticky rozpozná ťažné
zariadenie inštalované vo výrobnom závode. Po zapojení konektora sadeaktivuje.
Je možné, že snímač zareaguje na
neexistujúci objekt (rušenie
odrazmi) v dôsledku rušivých
vonkajších akustických alebo
mechanických zdrojov.
Je možné, že zdokonalený systém
parkovacieho asistenta nebude
reagovať na zmeny dostupného
priestoru na parkovanie, ktoré
nastanú potom, ako začnete
vykonávať paralelný parkovací
manéver.
Poznámky
Pri zaradení prevodového stupňa pre jazdu vpred a prekročení určitejrýchlosti, zadný systémparkovacieho asistenta sa
deaktivuje, keď je systém zadného
nosiča roztiahnutý.
Ak najprv zaradíte spiatočku,
parkovací asistent rozpozná systém
zadného nosiča a vydá zvukový
signál. Krátkym stlačením tlačidla
D deaktivujte parkovací asistent.
Poznámky
Po použití si pokročilý parkovací
asistent vyžaduje kalibráciu. Pre
optimálne navádzanie pri parkovaní
je potrebné prejsť minimálne 35 km,
vrátane niekoľkých zákrut.
Upozornenie na bočný
mŕtvy uhol
Systém upozornenia na bočný mŕtvy uhol detekuje a oznamuje predmety
na oboch stranách vozidla, ktoré sa
nachádzajú v určenej oblasti
"mŕtveho uhla". Systém v každom
vonkajšom spätnom zrkadle vizuálne
upozorní, keď zaznamená objekty,
ktoré nemusia byť viditeľné vo
vnútornom alebo vo vonkajších
spätných zrkadlách.

Jazda203
Snímače systému sa nachádzajú v
nárazníku na ľavej a pravej strane
vozidla.9 Varovanie
Upozornenie na bočný mŕtvy uhol
nenahrádza pohľad vodiča.
Systém nedetekuje: ■ Vozidlá za oblasťami bočného mŕtveho uhla, ktoré sa môžu
rýchlo približovať.
■ Chodcov, cyklistov alebo zvieratá.
Pred zmenou jazdného pruhu
vždy skontrolujte všetky spätné
zrkadlá, pozrite sa cez rameno a
použite smerovku.
Keď systém zaznamená vozidlo v
oblasti mŕtveho uhla pri jazde
dopredu, ak predchádzate vozidlo
alebo ste sami predchádzaní, v
príslušnom vonkajšom spätnom
zrkadle sa rozsvieti oranžový
výstražný symbol B. Ak vodič
následne zapne smerovku, výstražný
symbol B začne blikať oranžovou
farbou, ako výstraha pred zmenou
jazdného pruhu.
Poznámky
Ak je predchádzajúce vozidlo
najmenej o 10 km/h rýchlejšie ako
predbiehané vozidlo, výstražný
symbol B v príslušnom vonkajšom
spätnom zrkadle sa nerozsvieti.
Upozornenie na bočný mŕtvy uhol je
aktívne od rýchlosti 10 km/h až do
rýchlosti 140 km/h. Rýchlejšia jazda
ako 140 km/h systém deaktivuje, čo
bude indikované slabo svietiacimi
výstražnými symbolmi B v oboch
vonkajších spätných zrkadlách. Ak
znovu znížite rýchlosť, výstražné
symboly zhasnú. Ak sa potom
zaznamená vozidlo v mŕtvom uhle,
výstražné symboly B sa rozsvietia
ako za normálnych okolností na
príslušnej strane.
Keď vozidlo naštartujete, obe
vonkajšie spätné zrkadlá sa na chvíľu
rozsvietia, aby vám oznámili, že
systém je v prevádzke.
Systém sa dá zapnúť alebo vypnúť v
ponuke Settings (Nastavenia) na
informačnom displeji, prispôsobenie
vozidla 3 130.
Správa o deaktivácii sa zobrazí v
informačnom centre vodiča (DIC).
Detekčné oblasti Snímač systému pokrýva oblasť
približne 3 metre na oboch stranách
vozidla. Táto oblasť začína na
každom vonkajšom spätnom zrkadle
a siaha dozadu, do vzdialenosti
približne 3 metre. Výška oblasti je v
rozpätí približne od 0,5 metra do
2 metrov od zeme.
Keď vozidlo vlečie príves, systém sa
deaktivuje.

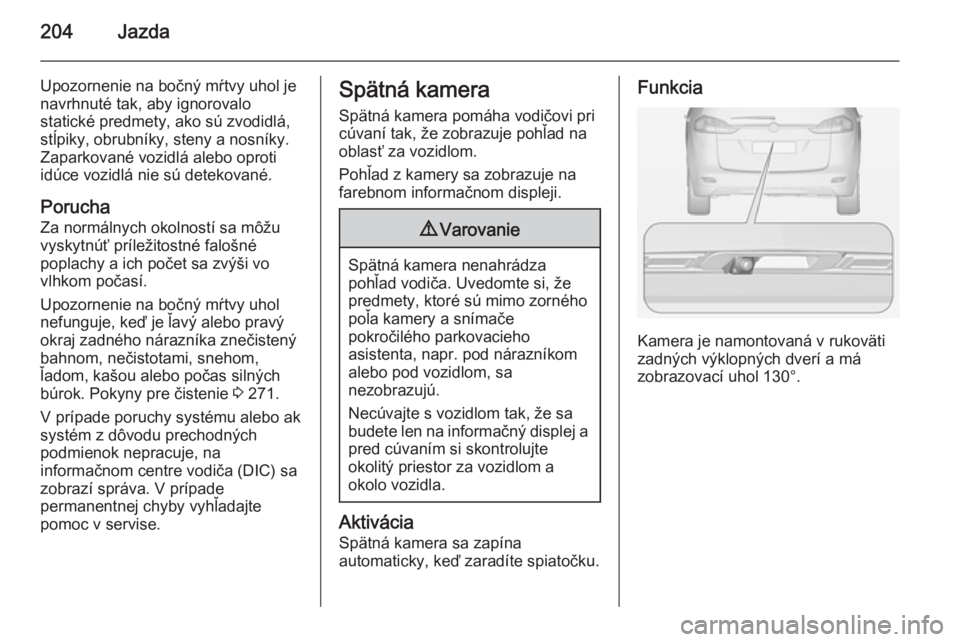

204Jazda
Upozornenie na bočný mŕtvy uhol je
navrhnuté tak, aby ignorovalo
statické predmety, ako sú zvodidlá,
stĺpiky, obrubníky, steny a nosníky.
Zaparkované vozidlá alebo oproti
idúce vozidlá nie sú detekované.
Porucha
Za normálnych okolností sa môžu
vyskytnúť príležitostné falošné
poplachy a ich počet sa zvýši vo
vlhkom počasí.
Upozornenie na bočný mŕtvy uhol
nefunguje, keď je ľavý alebo pravý
okraj zadného nárazníka znečistený
bahnom, nečistotami, snehom,
ľadom, kašou alebo počas silných búrok. Pokyny pre čistenie 3 271.
V prípade poruchy systému alebo ak systém z dôvodu prechodných
podmienok nepracuje, na
informačnom centre vodiča (DIC) sa
zobrazí správa. V prípade
permanentnej chyby vyhľadajte
pomoc v servise.Spätná kamera
Spätná kamera pomáha vodičovi pri
cúvaní tak, že zobrazuje pohľad na
oblasť za vozidlom.
Pohľad z kamery sa zobrazuje na
farebnom informačnom displeji.9 Varovanie
Spätná kamera nenahrádza
pohľad vodiča. Uvedomte si, že
predmety, ktoré sú mimo zorného poľa kamery a snímače
pokročilého parkovacieho
asistenta, napr. pod nárazníkom
alebo pod vozidlom, sa
nezobrazujú.
Necúvajte s vozidlom tak, že sa
budete len na informačný displej a pred cúvaním si skontrolujte
okolitý priestor za vozidlom a
okolo vozidla.
Aktivácia
Spätná kamera sa zapína
automaticky, keď zaradíte spiatočku.
Funkcia
Kamera je namontovaná v rukoväti
zadných výklopných dverí a má
zobrazovací uhol 130°.

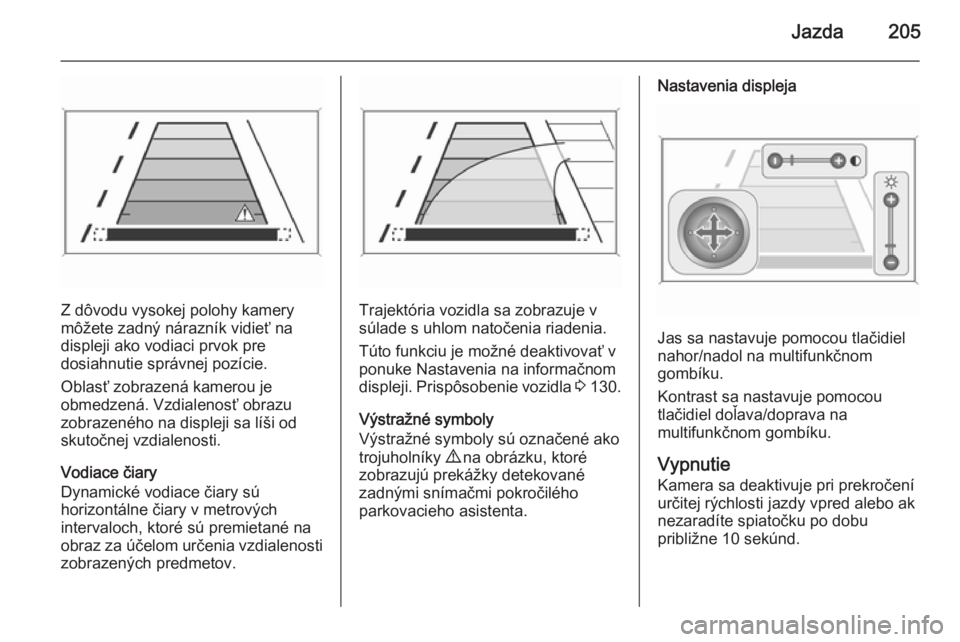

Jazda205
Z dôvodu vysokej polohy kamery
môžete zadný nárazník vidieť na
displeji ako vodiaci prvok pre
dosiahnutie správnej pozície.
Oblasť zobrazená kamerou je
obmedzená. Vzdialenosť obrazu
zobrazeného na displeji sa líši od
skutočnej vzdialenosti.
Vodiace čiary
Dynamické vodiace čiary sú
horizontálne čiary v metrových
intervaloch, ktoré sú premietané na
obraz za účelom určenia vzdialenosti zobrazených predmetov.Trajektória vozidla sa zobrazuje v
súlade s uhlom natočenia riadenia.
Túto funkciu je možné deaktivovať v
ponuke Nastavenia na informačnom displeji. Prispôsobenie vozidla 3 130.
Výstražné symboly
Výstražné symboly sú označené ako
trojuholníky 9 na obrázku, ktoré
zobrazujú prekážky detekované
zadnými snímačmi pokročilého
parkovacieho asistenta.
Nastavenia displeja
Jas sa nastavuje pomocou tlačidiel
nahor/nadol na multifunkčnom
gombíku.
Kontrast sa nastavuje pomocou
tlačidiel doľava/doprava na
multifunkčnom gombíku.
Vypnutie Kamera sa deaktivuje pri prekročení
určitej rýchlosti jazdy vpred alebo ak
nezaradíte spiatočku po dobu
približne 10 sekúnd.

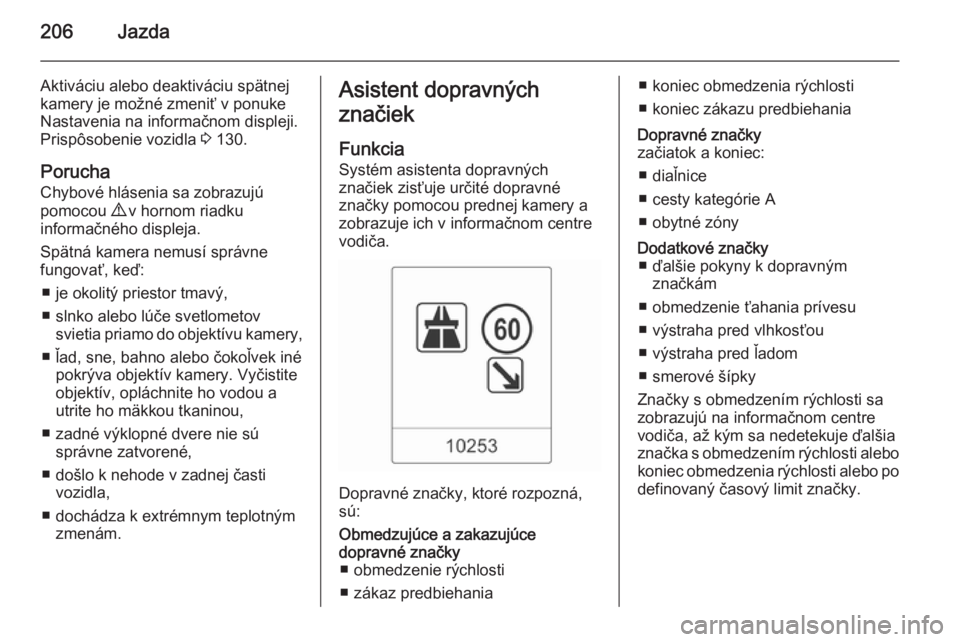

206Jazda
Aktiváciu alebo deaktiváciu spätnej
kamery je možné zmeniť v ponuke
Nastavenia na informačnom displeji.
Prispôsobenie vozidla 3 130.
Porucha
Chybové hlásenia sa zobrazujú
pomocou 9 v hornom riadku
informačného displeja.
Spätná kamera nemusí správne
fungovať, keď:
■ je okolitý priestor tmavý,
■ slnko alebo lúče svetlometov svietia priamo do objektívu kamery,
■ ľad, sne, bahno alebo čokoľvek iné pokrýva objektív kamery. Vyčistite
objektív, opláchnite ho vodou a utrite ho mäkkou tkaninou,
■ zadné výklopné dvere nie sú správne zatvorené,
■ došlo k nehode v zadnej časti vozidla,
■ dochádza k extrémnym teplotným zmenám.Asistent dopravných
značiek
Funkcia
Systém asistenta dopravných
značiek zisťuje určité dopravné
značky pomocou prednej kamery a
zobrazuje ich v informačnom centre
vodiča.
Dopravné značky, ktoré rozpozná,
sú:
Obmedzujúce a zakazujúce
dopravné značky ■ obmedzenie rýchlosti
■ zákaz predbiehania■ koniec obmedzenia rýchlosti
■ koniec zákazu predbiehaniaDopravné značky
začiatok a koniec:
■ diaľnice
■ cesty kategórie A
■ obytné zónyDodatkové značky ■ ďalšie pokyny k dopravným značkám
■ obmedzenie ťahania prívesu
■ výstraha pred vlhkosťou
■ výstraha pred ľadom
■ smerové šípky
Značky s obmedzením rýchlosti sa zobrazujú na informačnom centre
vodiča, až kým sa nedetekuje ďalšia
značka s obmedzením rýchlosti alebo koniec obmedzenia rýchlosti alebo po definovaný časový limit značky.

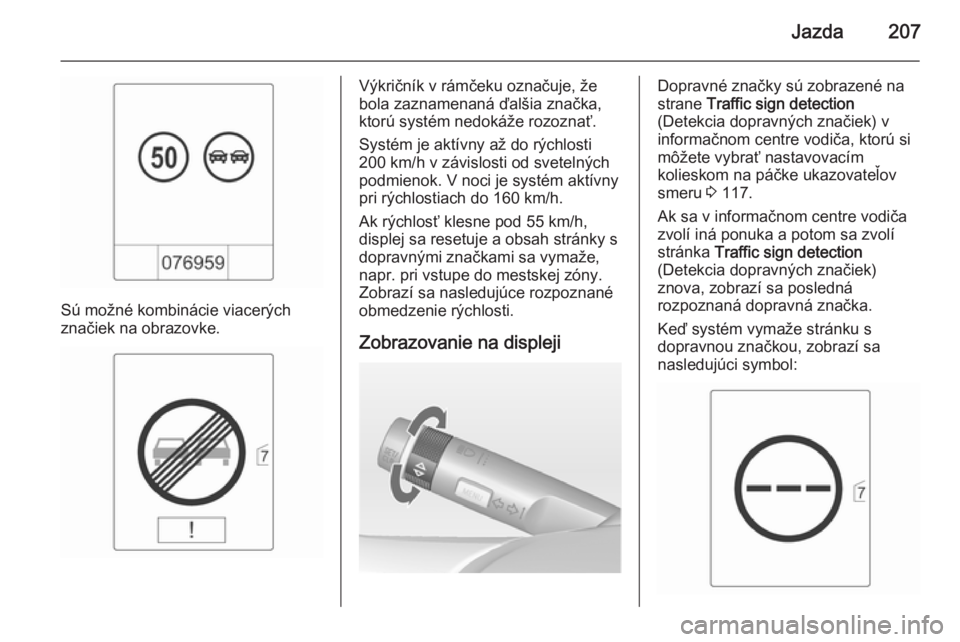

Jazda207
Sú možné kombinácie viacerých
značiek na obrazovke.
Výkričník v rámčeku označuje, že
bola zaznamenaná ďalšia značka,
ktorú systém nedokáže rozoznať.
Systém je aktívny až do rýchlosti
200 km/h v závislosti od svetelných
podmienok. V noci je systém aktívny pri rýchlostiach do 160 km/h.
Ak rýchlosť klesne pod 55 km/h, displej sa resetuje a obsah stránky s
dopravnými značkami sa vymaže,
napr. pri vstupe do mestskej zóny.
Zobrazí sa nasledujúce rozpoznané
obmedzenie rýchlosti.
Zobrazovanie na displejiDopravné značky sú zobrazené na
strane Traffic sign detection
(Detekcia dopravných značiek) v
informačnom centre vodiča, ktorú si
môžete vybrať nastavovacím
kolieskom na páčke ukazovateľov
smeru 3 117.
Ak sa v informačnom centre vodiča
zvolí iná ponuka a potom sa zvolí
stránka Traffic sign detection
(Detekcia dopravných značiek)
znova, zobrazí sa posledná
rozpoznaná dopravná značka.
Keď systém vymaže stránku s
dopravnou značkou, zobrazí sa
nasledujúci symbol:

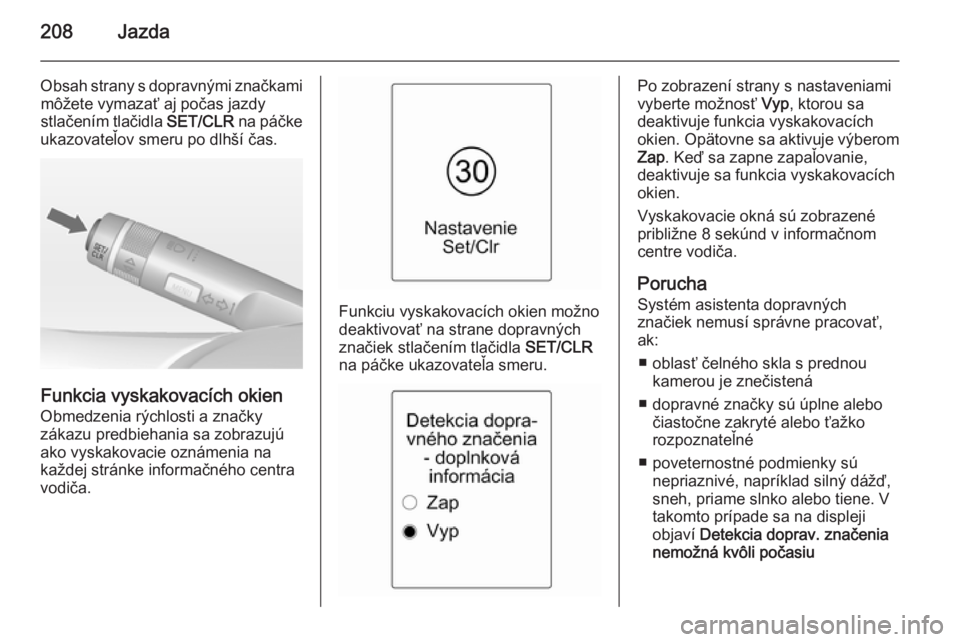

208Jazda
Obsah strany s dopravnými značkamimôžete vymazať aj počas jazdy
stlačením tlačidla SET/CLR na páčke
ukazovateľov smeru po dlhší čas.
Funkcia vyskakovacích okien
Obmedzenia rýchlosti a značky
zákazu predbiehania sa zobrazujú
ako vyskakovacie oznámenia na
každej stránke informačného centra
vodiča.
Funkciu vyskakovacích okien možno
deaktivovať na strane dopravných
značiek stlačením tlačidla SET/CLR
na páčke ukazovateľa smeru.
Po zobrazení strany s nastaveniami
vyberte možnosť Vyp, ktorou sa
deaktivuje funkcia vyskakovacích
okien. Opätovne sa aktivuje výberom Zap . Keď sa zapne zapaľovanie,
deaktivuje sa funkcia vyskakovacích
okien.
Vyskakovacie okná sú zobrazené
približne 8 sekúnd v informačnom
centre vodiča.
Porucha
Systém asistenta dopravných
značiek nemusí správne pracovať,
ak:
■ oblasť čelného skla s prednou kamerou je znečistená
■ dopravné značky sú úplne alebo čiastočne zakryté alebo ťažko
rozpoznateľné
■ poveternostné podmienky sú nepriaznivé, napríklad silný dážď,
sneh, priame slnko alebo tiene. V
takomto prípade sa na displeji
objaví Detekcia doprav. značenia
nemožná kvôli počasiu
