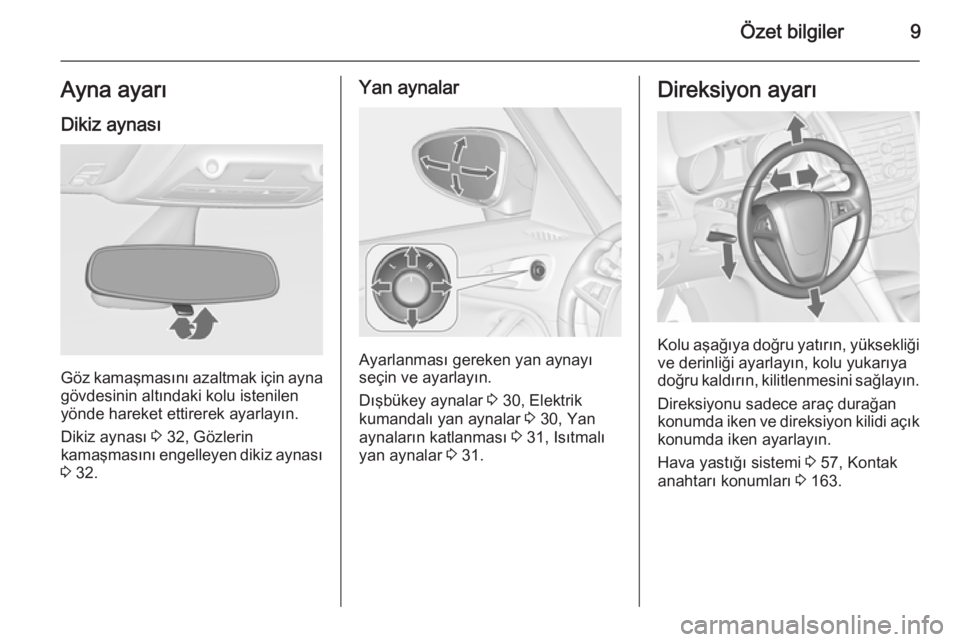

Page 11 of 311
Özet bilgiler9Ayna ayarıDikiz aynası
Göz kamaşmasını azaltmak için ayna
gövdesinin altındaki kolu istenilen
yönde hareket ettirerek ayarlayın.
Dikiz aynası 3 32, Gözlerin
kamaşmasını engelleyen dikiz aynası
3 32.
Yan aynalar
Ayarlanması gereken yan aynayı
seçin ve ayarlayın.
Dışbükey aynalar 3 30, Elektrik
kumandalı yan aynalar 3 30, Yan
aynaların katlanması 3 31, Isıtmalı
yan aynalar 3 31.
Direksiyon ayarı
Kolu aşağıya doğru yatırın, yüksekliği
ve derinliği ayarlayın, kolu yukarıya
doğru kaldırın, kilitlenmesini sağlayın.
Direksiyonu sadece araç durağan
konumda iken ve direksiyon kilidi açık
konumda iken ayarlayın.
Hava yastığı sistemi 3 57, Kontak
anahtarı konumları 3 163.

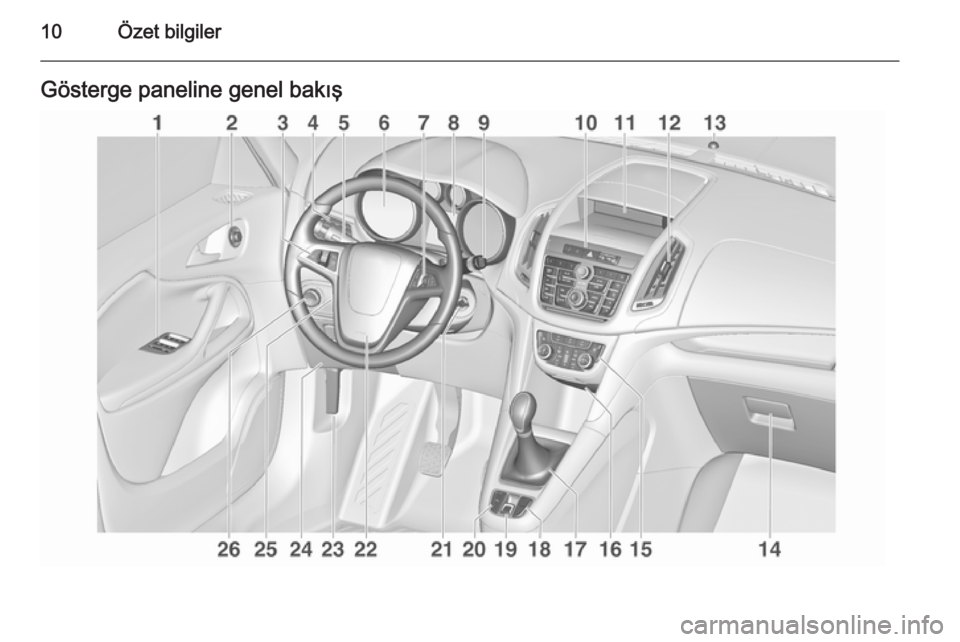

Page 12 of 311
10Özet bilgilerGösterge paneline genel bakış

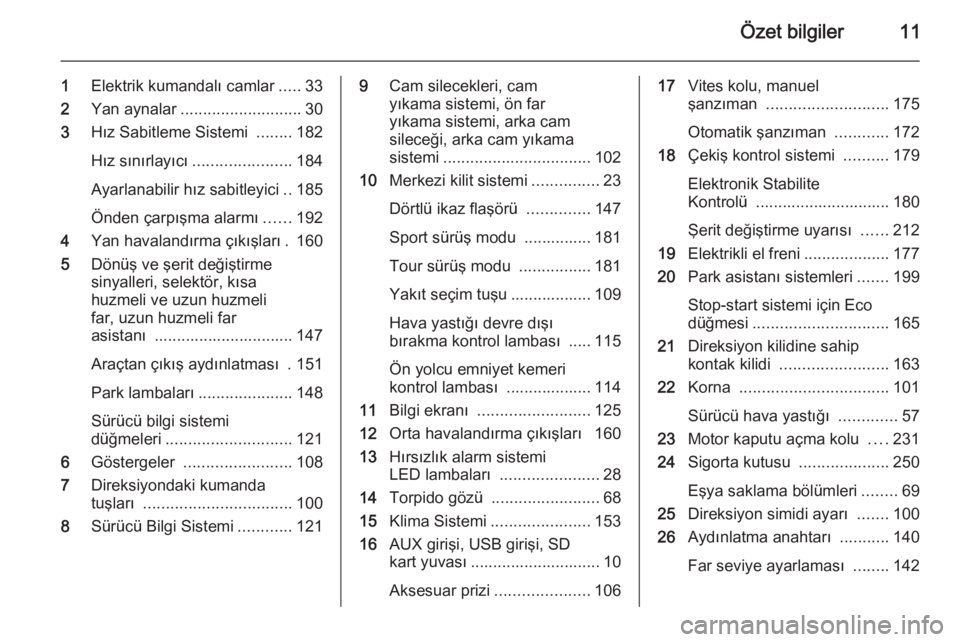

Page 13 of 311
Özet bilgiler11
1Elektrik kumandalı camlar .....33
2 Yan aynalar ........................... 30
3 Hız Sabitleme Sistemi ........182
Hız sınırlayıcı ...................... 184
Ayarlanabilir hız sabitleyici ..185
Önden çarpışma alarmı ......192
4 Yan havalandırma çıkışları . 160
5 Dönüş ve şerit değiştirme
sinyalleri, selektör, kısa
huzmeli ve uzun huzmeli
far, uzun huzmeli far
asistanı ............................... 147
Araçtan çıkış aydınlatması . 151
Park lambaları .....................148
Sürücü bilgi sistemi
düğmeleri ............................ 121
6 Göstergeler ........................ 108
7 Direksiyondaki kumanda
tuşları ................................. 100
8 Sürücü Bilgi Sistemi ............1219Cam silecekleri, cam
yıkama sistemi, ön far
yıkama sistemi, arka cam
sileceği, arka cam yıkama
sistemi ................................. 102
10 Merkezi kilit sistemi ...............23
Dörtlü ikaz flaşörü ..............147
Sport sürüş modu ............... 181
Tour sürüş modu ................181
Yakıt seçim tuşu .................. 109
Hava yastığı devre dışı
bırakma kontrol lambası ..... 115
Ön yolcu emniyet kemeri
kontrol lambası ................... 114
11 Bilgi ekranı ......................... 125
12 Orta havalandırma çıkışları 160
13 Hırsızlık alarm sistemi
LED lambaları ......................28
14 Torpido gözü ........................ 68
15 Klima Sistemi ...................... 153
16 AUX girişi, USB girişi, SD
kart yuvası ............................. 10
Aksesuar prizi .....................10617Vites kolu, manuel
şanzıman ........................... 175
Otomatik şanzıman ............172
18 Çekiş kontrol sistemi ..........179
Elektronik Stabilite
Kontrolü .............................. 180
Şerit değiştirme uyarısı ......212
19 Elektrikli el freni ...................177
20 Park asistanı sistemleri .......199
Stop-start sistemi için Eco
düğmesi .............................. 165
21 Direksiyon kilidine sahip
kontak kilidi ........................ 163
22 Korna ................................. 101
Sürücü hava yastığı .............57
23 Motor kaputu açma kolu ....231
24 Sigorta kutusu ....................250
Eşya saklama bölümleri ........69
25 Direksiyon simidi ayarı .......100
26 Aydınlatma anahtarı ...........140
Far seviye ayarlaması ........142

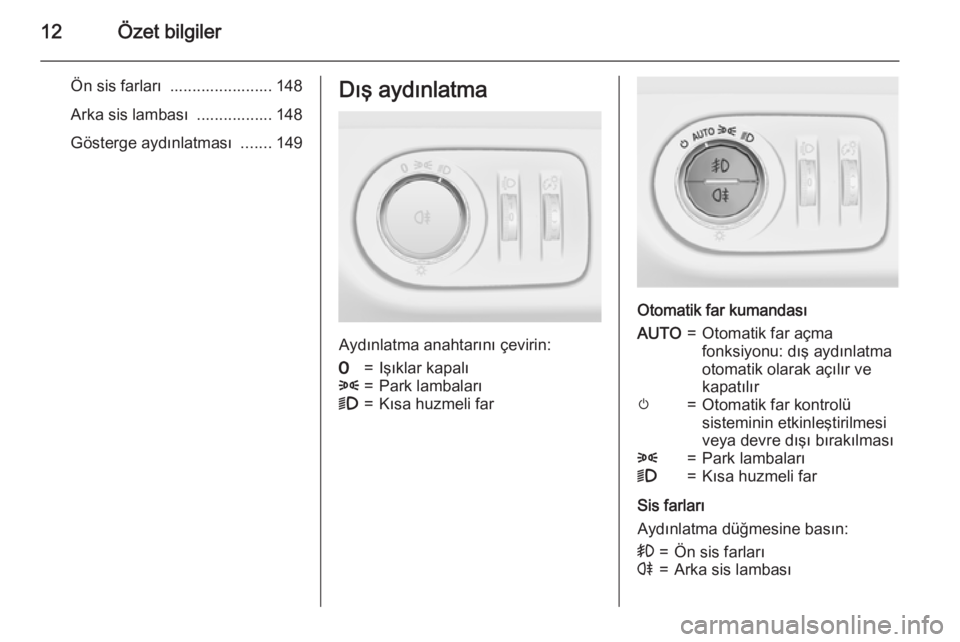

Page 14 of 311
12Özet bilgiler
Ön sis farları ....................... 148
Arka sis lambası ................. 148
Gösterge aydınlatması .......149Dış aydınlatma
Aydınlatma anahtarını çevirin:
7=Işıklar kapalı8=Park lambaları9=Kısa huzmeli far
Otomatik far kumandası
AUTO=Otomatik far açma
fonksiyonu: dış aydınlatma
otomatik olarak açılır ve
kapatılırm=Otomatik far kontrolü
sisteminin etkinleştirilmesi
veya devre dışı bırakılması8=Park lambaları9=Kısa huzmeli far
Sis farları
Aydınlatma düğmesine basın:
>=Ön sis farlarır=Arka sis lambası

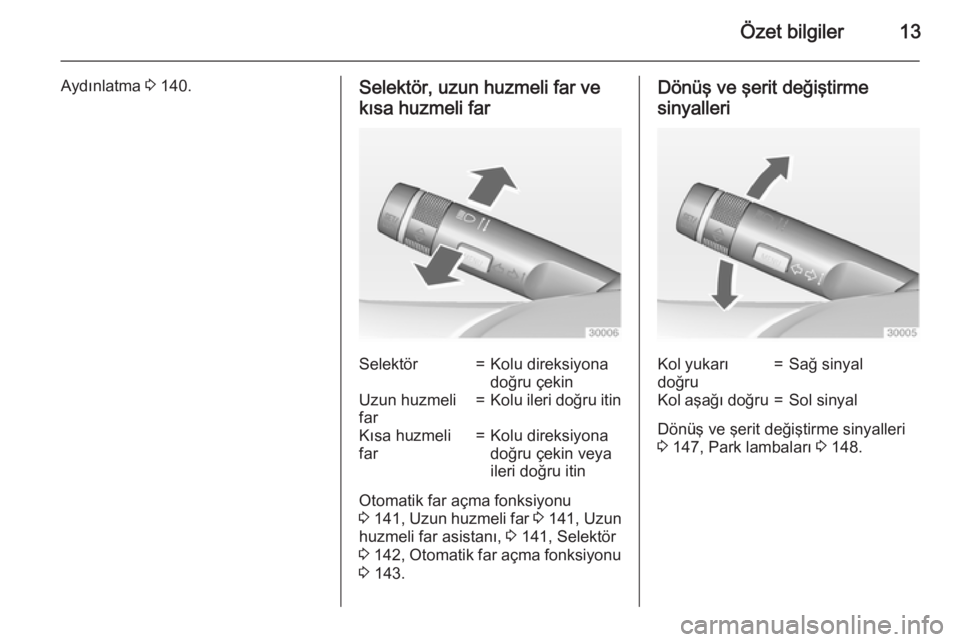

Page 15 of 311
Özet bilgiler13
Aydınlatma 3 140.Selektör, uzun huzmeli far ve
kısa huzmeli farSelektör=Kolu direksiyona
doğru çekinUzun huzmeli
far=Kolu ileri doğru itinKısa huzmeli
far=Kolu direksiyona
doğru çekin veya
ileri doğru itin
Otomatik far açma fonksiyonu
3 141 , Uzun huzmeli far 3 141, Uzun
huzmeli far asistanı, 3 141, Selektör
3 142 , Otomatik far açma fonksiyonu
3 143.
Dönüş ve şerit değiştirme
sinyalleriKol yukarı
doğru=Sağ sinyalKol aşağı doğru=Sol sinyal
Dönüş ve şerit değiştirme sinyalleri
3 147, Park lambaları 3 148.

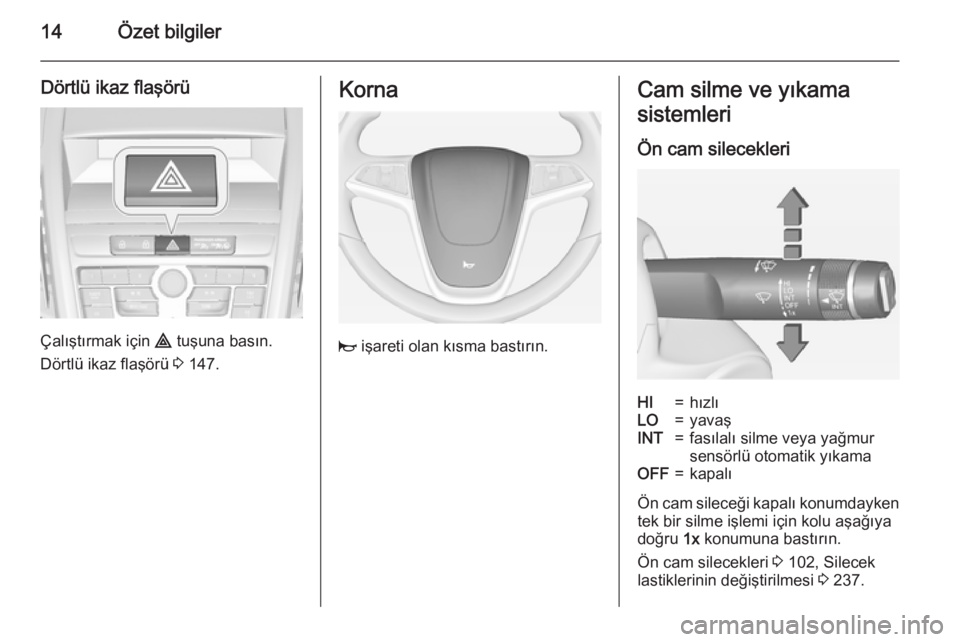

Page 16 of 311
14Özet bilgiler
Dörtlü ikaz flaşörü
Çalıştırmak için ¨ tuşuna basın.
Dörtlü ikaz flaşörü 3 147.
Korna
j işareti olan kısma bastırın.
Cam silme ve yıkama
sistemleri
Ön cam silecekleriHI=hızlıLO=yavaşINT=fasılalı silme veya yağmur
sensörlü otomatik yıkamaOFF=kapalı
Ön cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.
Ön cam silecekleri 3 102, Silecek
lastiklerinin değiştirilmesi 3 237.

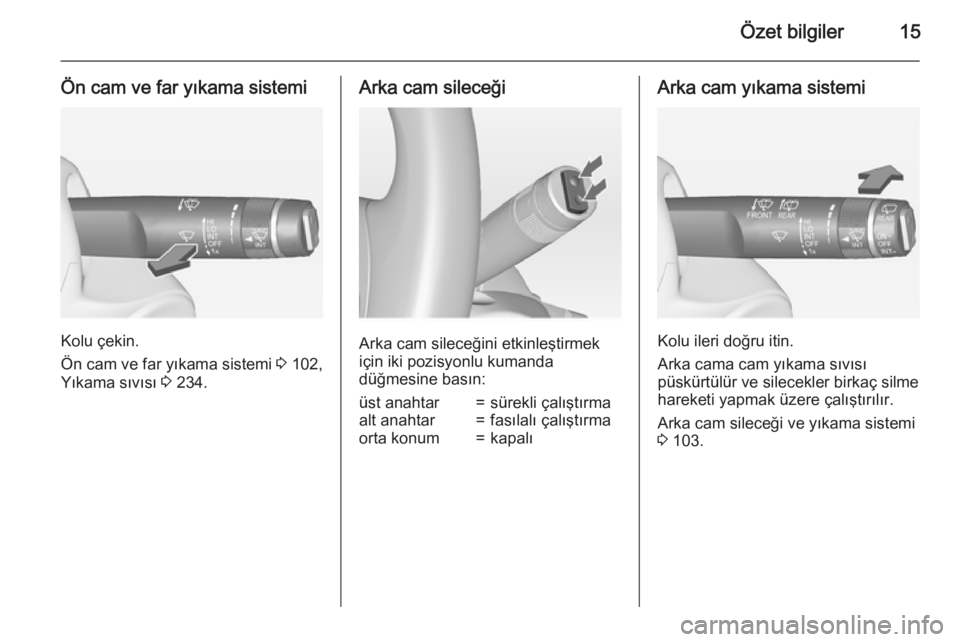

Page 17 of 311
Özet bilgiler15
Ön cam ve far yıkama sistemi
Kolu çekin.
Ön cam ve far yıkama sistemi 3 102,
Yıkama sıvısı 3 234.
Arka cam sileceği
Arka cam sileceğini etkinleştirmek
için iki pozisyonlu kumanda
düğmesine basın:
üst anahtar=sürekli çalıştırmaalt anahtar=fasılalı çalıştırmaorta konum=kapalıArka cam yıkama sistemi
Kolu ileri doğru itin.
Arka cama cam yıkama sıvısı
püskürtülür ve silecekler birkaç silme
hareketi yapmak üzere çalıştırılır.
Arka cam sileceği ve yıkama sistemi
3 103.

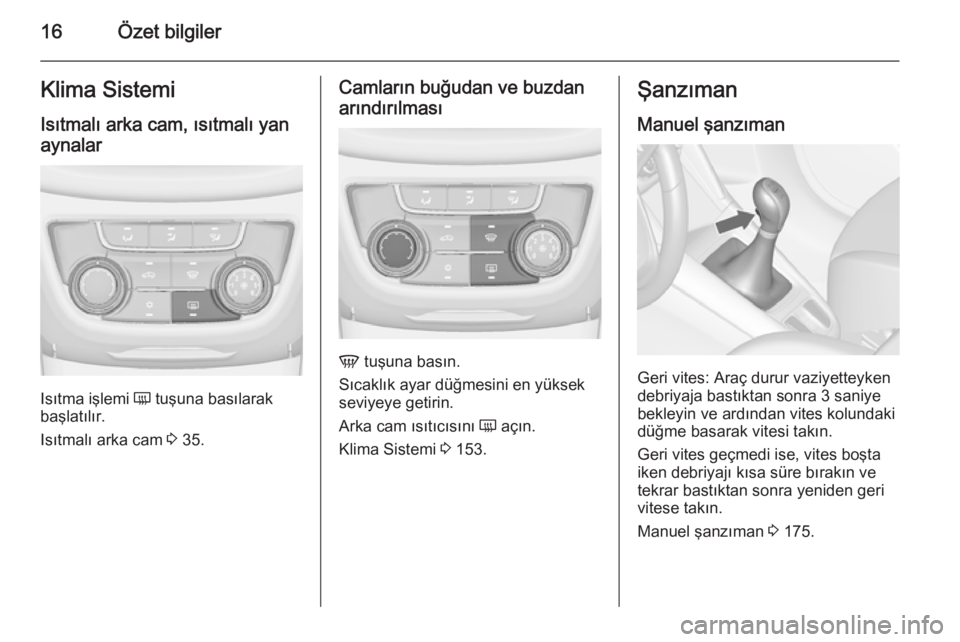

Page 18 of 311
16Özet bilgilerKlima SistemiIsıtmalı arka cam, ısıtmalı yan
aynalar
Isıtma işlemi Ü tuşuna basılarak
başlatılır.
Isıtmalı arka cam 3 35.
Camların buğudan ve buzdan
arındırılması
V tuşuna basın.
Sıcaklık ayar düğmesini en yüksek
seviyeye getirin.
Arka cam ısıtıcısını Ü açın.
Klima Sistemi 3 153.
Şanzıman
Manuel şanzıman
Geri vites: Araç durur vaziyetteyken
debriyaja bastıktan sonra 3 saniye
bekleyin ve ardından vites kolundaki
düğme basarak vitesi takın.
Geri vites geçmedi ise, vites boşta iken debriyajı kısa süre bırakın ve
tekrar bastıktan sonra yeniden geri
vitese takın.
Manuel şanzıman 3 175.

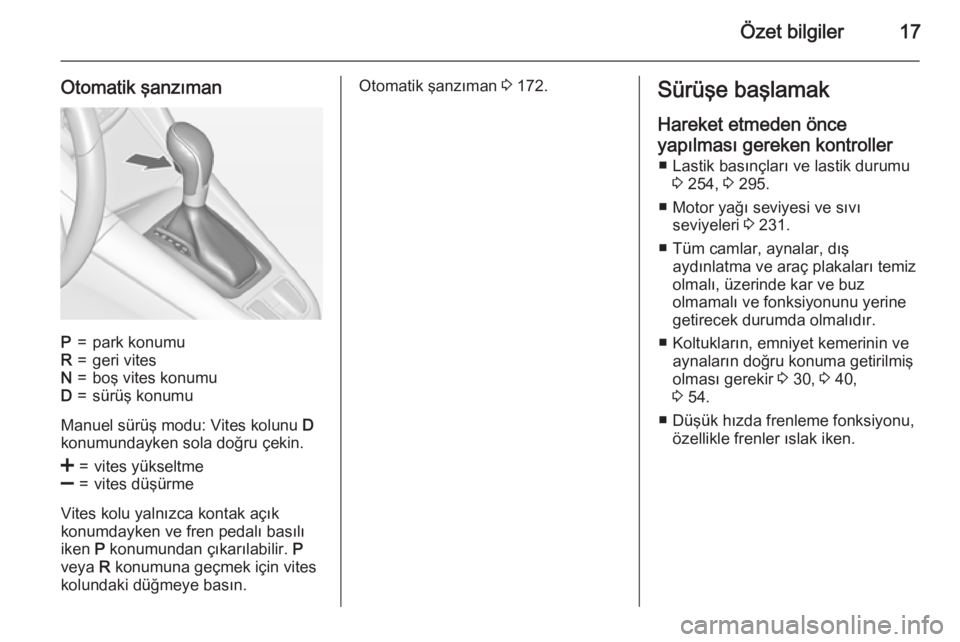

Page 19 of 311
Özet bilgiler17
Otomatik şanzımanP=park konumuR=geri vitesN=boş vites konumuD=sürüş konumu
Manuel sürüş modu: Vites kolunu D
konumundayken sola doğru çekin.
<=vites yükseltme]=vites düşürme
Vites kolu yalnızca kontak açık
konumdayken ve fren pedalı basılı
iken P konumundan çıkarılabilir. P
veya R konumuna geçmek için vites
kolundaki düğmeye basın.
Otomatik şanzıman 3 172.Sürüşe başlamak
Hareket etmeden önce
yapılması gereken kontroller ■ Lastik basınçları ve lastik durumu 3 254, 3 295.
■ Motor yağı seviyesi ve sıvı seviyeleri 3 231.
■ Tüm camlar, aynalar, dış aydınlatma ve araç plakaları temiz
olmalı, üzerinde kar ve buz
olmamalı ve fonksiyonunu yerine
getirecek durumda olmalıdır.
■ Koltukların, emniyet kemerinin ve aynaların doğru konuma getirilmiş
olması gerekir 3 30, 3 40,
3 54.
■ Düşük hızda frenleme fonksiyonu, özellikle frenler ıslak iken.

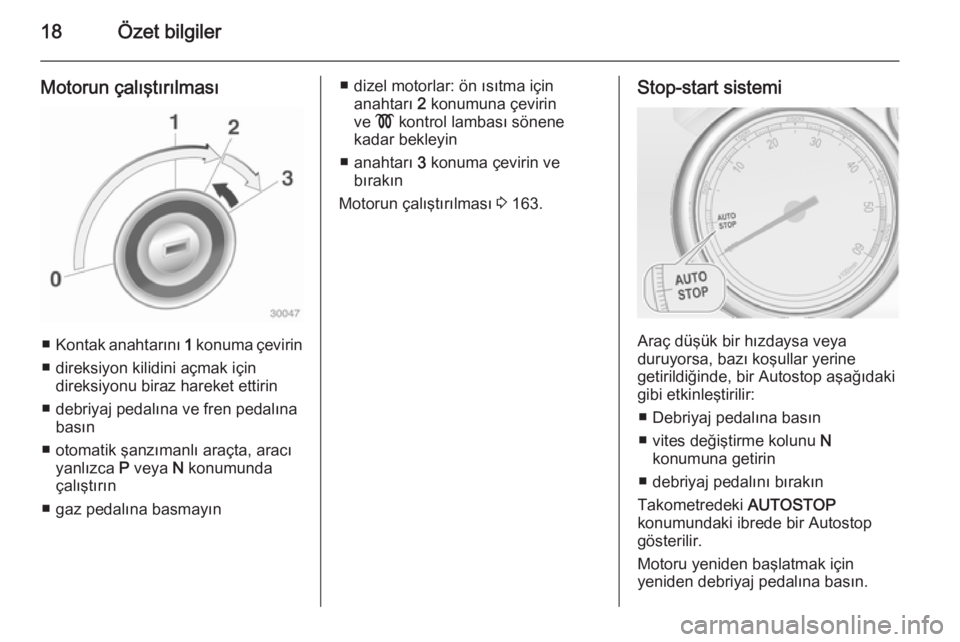

Page 20 of 311
18Özet bilgiler
Motorun çalıştırılması
■Kontak anahtarını 1 konuma çevirin
■ direksiyon kilidini açmak için direksiyonu biraz hareket ettirin
■ debriyaj pedalına ve fren pedalına basın
■ otomatik şanzımanlı araçta, aracı yanlızca P veya N konumunda
çalıştırın
■ gaz pedalına basmayın
■ dizel motorlar: ön ısıtma için anahtarı 2 konumuna çevirin
ve ! kontrol lambası sönene
kadar bekleyin
■ anahtarı 3 konuma çevirin ve
bırakın
Motorun çalıştırılması 3 163.Stop-start sistemi
Araç düşük bir hızdaysa veya
duruyorsa, bazı koşullar yerine
getirildiğinde, bir Autostop aşağıdaki
gibi etkinleştirilir:
■ Debriyaj pedalına basın
■ vites değiştirme kolunu N
konumuna getirin
■ debriyaj pedalını bırakın
Takometredeki AUTOSTOP
konumundaki ibrede bir Autostop
gösterilir.
Motoru yeniden başlatmak için
yeniden debriyaj pedalına basın.
