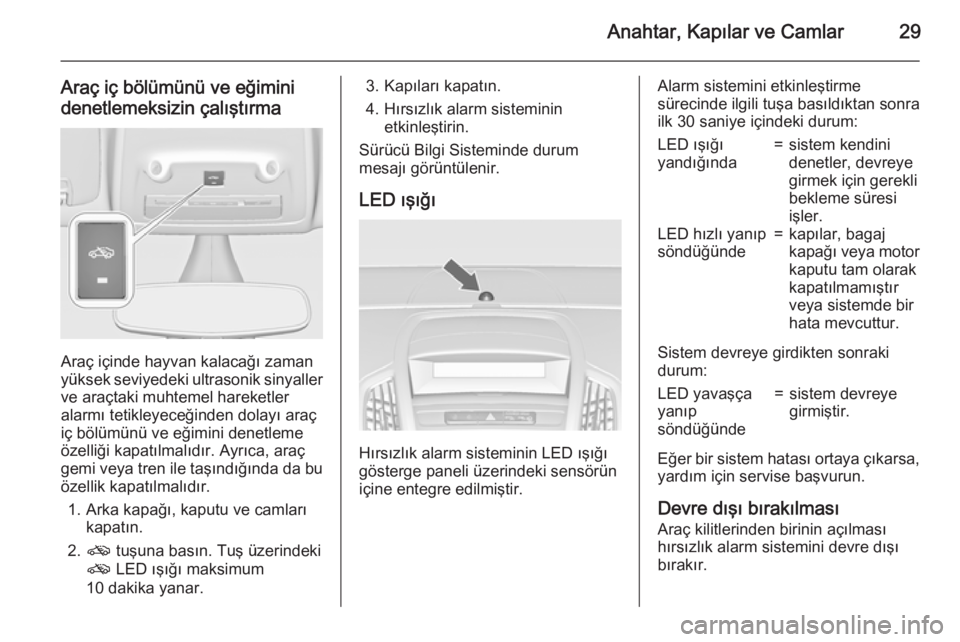

Anahtar, Kapılar ve Camlar29
Araç iç bölümünü ve eğimini
denetlemeksizin çalıştırma
Araç içinde hayvan kalacağı zaman
yüksek seviyedeki ultrasonik sinyaller ve araçtaki muhtemel hareketler
alarmı tetikleyeceğinden dolayı araç
iç bölümünü ve eğimini denetleme
özelliği kapatılmalıdır. Ayrıca, araç
gemi veya tren ile taşındığında da bu
özellik kapatılmalıdır.
1. Arka kapağı, kaputu ve camları kapatın.
2. o tuşuna basın. Tuş üzerindeki
o LED ışığı maksimum
10 dakika yanar.
3. Kapıları kapatın.
4. Hırsızlık alarm sisteminin etkinleştirin.
Sürücü Bilgi Sisteminde durum
mesajı görüntülenir.
LED ışığı
Hırsızlık alarm sisteminin LED ışığı
gösterge paneli üzerindeki sensörün
içine entegre edilmiştir.
Alarm sistemini etkinleştirme
sürecinde ilgili tuşa basıldıktan sonra
ilk 30 saniye içindeki durum:LED ışığı
yandığında=sistem kendini
denetler, devreye
girmek için gerekli
bekleme süresi
işler.LED hızlı yanıp
söndüğünde=kapılar, bagaj
kapağı veya motor kaputu tam olarak
kapatılmamıştır
veya sistemde bir
hata mevcuttur.
Sistem devreye girdikten sonraki
durum:
LED yavaşça
yanıp
söndüğünde=sistem devreye
girmiştir.
Eğer bir sistem hatası ortaya çıkarsa,
yardım için servise başvurun.
Devre dışı bırakılması
Araç kilitlerinden birinin açılması
hırsızlık alarm sistemini devre dışı
bırakır.
Page 32 of 311

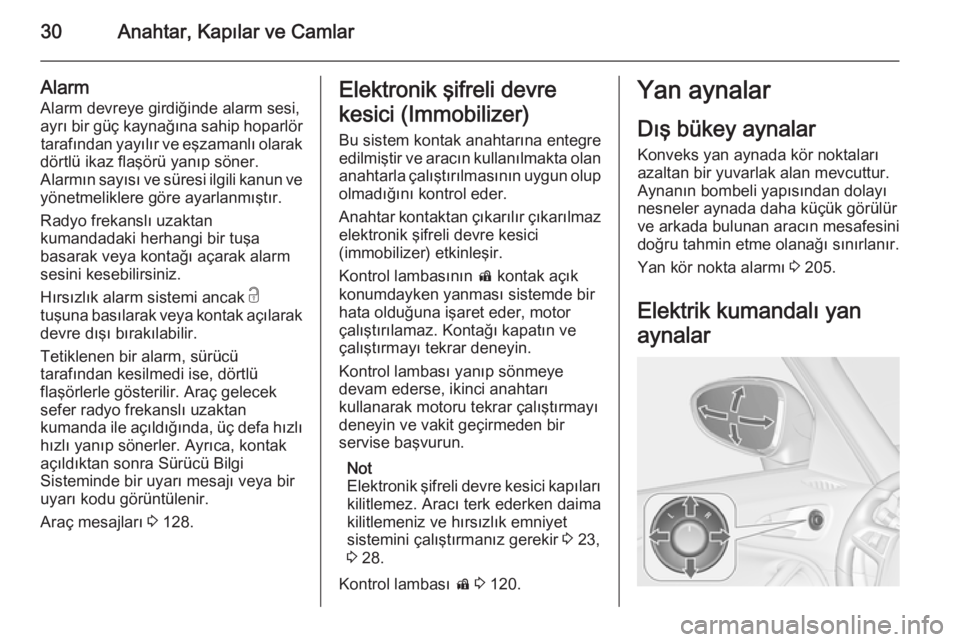

30Anahtar, Kapılar ve Camlar
Alarm
Alarm devreye girdiğinde alarm sesi, ayrı bir güç kaynağına sahip hoparlör tarafından yayılır ve eşzamanlı olarak
dörtlü ikaz flaşörü yanıp söner.
Alarmın sayısı ve süresi ilgili kanun ve
yönetmeliklere göre ayarlanmıştır.
Radyo frekanslı uzaktan
kumandadaki herhangi bir tuşa
basarak veya kontağı açarak alarm
sesini kesebilirsiniz.
Hırsızlık alarm sistemi ancak c
tuşuna basılarak veya kontak açılarak
devre dışı bırakılabilir.
Tetiklenen bir alarm, sürücü
tarafından kesilmedi ise, dörtlü
flaşörlerle gösterilir. Araç gelecek
sefer radyo frekanslı uzaktan
kumanda ile açıldığında, üç defa hızlı
hızlı yanıp sönerler. Ayrıca, kontak
açıldıktan sonra Sürücü Bilgi
Sisteminde bir uyarı mesajı veya bir
uyarı kodu görüntülenir.
Araç mesajları 3 128.Elektronik şifreli devre
kesici (Immobilizer)
Bu sistem kontak anahtarına entegre
edilmiştir ve aracın kullanılmakta olan
anahtarla çalıştırılmasının uygun olup
olmadığını kontrol eder.
Anahtar kontaktan çıkarılır çıkarılmaz elektronik şifreli devre kesici
(immobilizer) etkinleşir.
Kontrol lambasının d kontak açık
konumdayken yanması sistemde bir hata olduğuna işaret eder, motor
çalıştırılamaz. Kontağı kapatın ve
çalıştırmayı tekrar deneyin.
Kontrol lambası yanıp sönmeye
devam ederse, ikinci anahtarı
kullanarak motoru tekrar çalıştırmayı
deneyin ve vakit geçirmeden bir
servise başvurun.
Not
Elektronik şifreli devre kesici kapıları kilitlemez. Aracı terk ederken daima
kilitlemeniz ve hırsızlık emniyet
sistemini çalıştırmanız gerekir 3 23,
3 28.
Kontrol lambası d 3 120.Yan aynalar
Dış bükey aynalarKonveks yan aynada kör noktaları
azaltan bir yuvarlak alan mevcuttur.
Aynanın bombeli yapısından dolayı
nesneler aynada daha küçük görülür
ve arkada bulunan aracın mesafesini
doğru tahmin etme olanağı sınırlanır.
Yan kör nokta alarmı 3 205.
Elektrik kumandalı yan
aynalar
Page 33 of 311

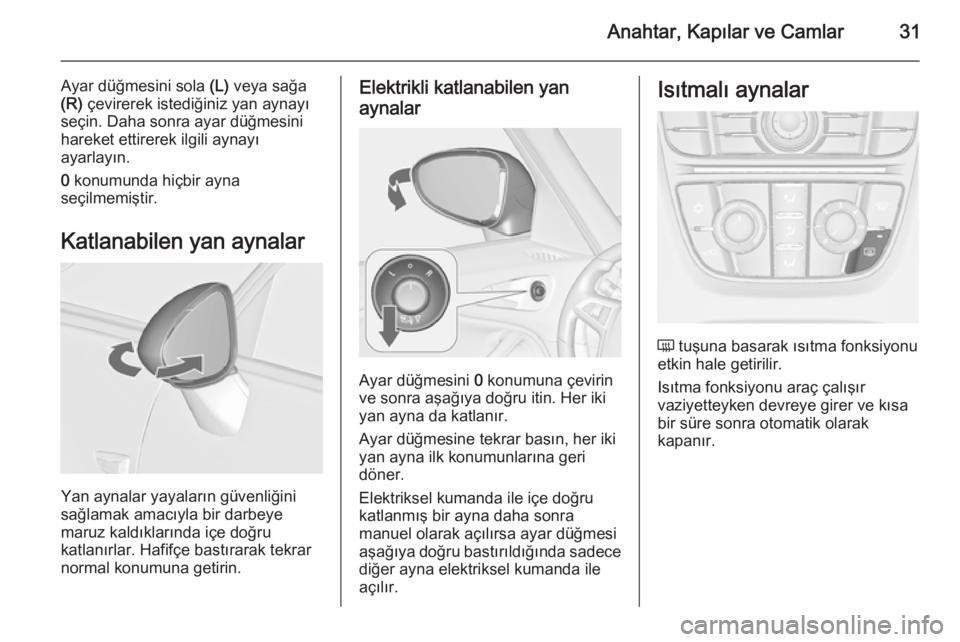

Anahtar, Kapılar ve Camlar31
Ayar düğmesini sola (L) veya sağa
(R) çevirerek istediğiniz yan aynayı
seçin. Daha sonra ayar düğmesini
hareket ettirerek ilgili aynayı
ayarlayın.
0 konumunda hiçbir ayna
seçilmemiştir.
Katlanabilen yan aynalar
Yan aynalar yayaların güvenliğini
sağlamak amacıyla bir darbeye
maruz kaldıklarında içe doğru
katlanırlar. Hafifçe bastırarak tekrar normal konumuna getirin.
Elektrikli katlanabilen yan
aynalar
Ayar düğmesini 0 konumuna çevirin
ve sonra aşağıya doğru itin. Her iki
yan ayna da katlanır.
Ayar düğmesine tekrar basın, her iki
yan ayna ilk konumunlarına geri
döner.
Elektriksel kumanda ile içe doğru katlanmış bir ayna daha sonra
manuel olarak açılırsa ayar düğmesi
aşağıya doğru bastırıldığında sadece diğer ayna elektriksel kumanda ile
açılır.
Isıtmalı aynalar
Ü tuşuna basarak ısıtma fonksiyonu
etkin hale getirilir.
Isıtma fonksiyonu araç çalışır
vaziyetteyken devreye girer ve kısa
bir süre sonra otomatik olarak
kapanır.
Page 34 of 311

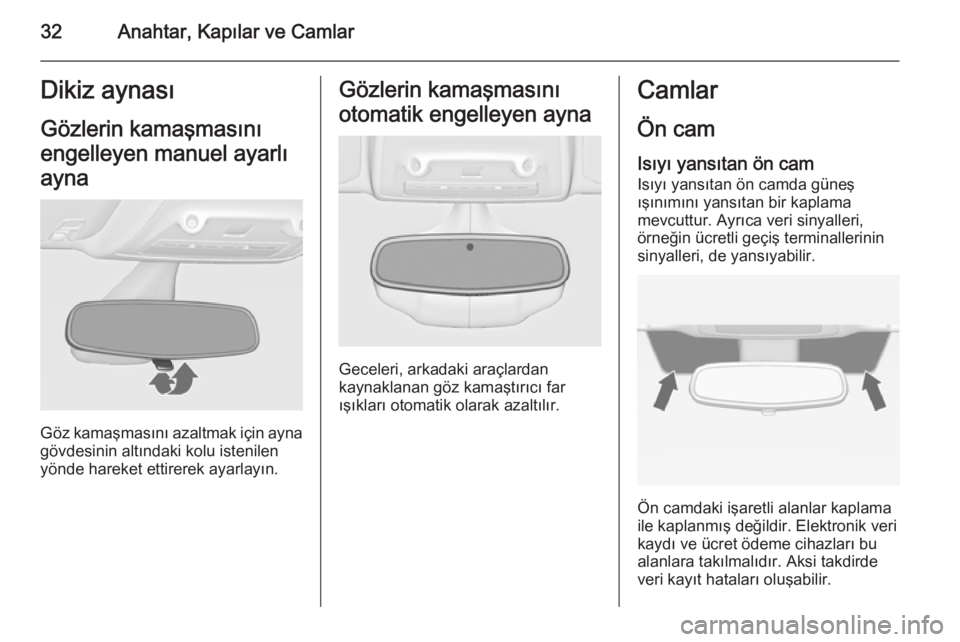

32Anahtar, Kapılar ve CamlarDikiz aynasıGözlerin kamaşmasını
engelleyen manuel ayarlı
ayna
Göz kamaşmasını azaltmak için ayna
gövdesinin altındaki kolu istenilen
yönde hareket ettirerek ayarlayın.
Gözlerin kamaşmasını
otomatik engelleyen ayna
Geceleri, arkadaki araçlardan
kaynaklanan göz kamaştırıcı far
ışıkları otomatik olarak azaltılır.
Camlar
Ön cam
Isıyı yansıtan ön cam
Isıyı yansıtan ön camda güneş
ışınımını yansıtan bir kaplama
mevcuttur. Ayrıca veri sinyalleri,
örneğin ücretli geçiş terminallerinin
sinyalleri, de yansıyabilir.
Ön camdaki işaretli alanlar kaplama
ile kaplanmış değildir. Elektronik veri
kaydı ve ücret ödeme cihazları bu
alanlara takılmalıdır. Aksi takdirde
veri kayıt hataları oluşabilir.
Page 35 of 311

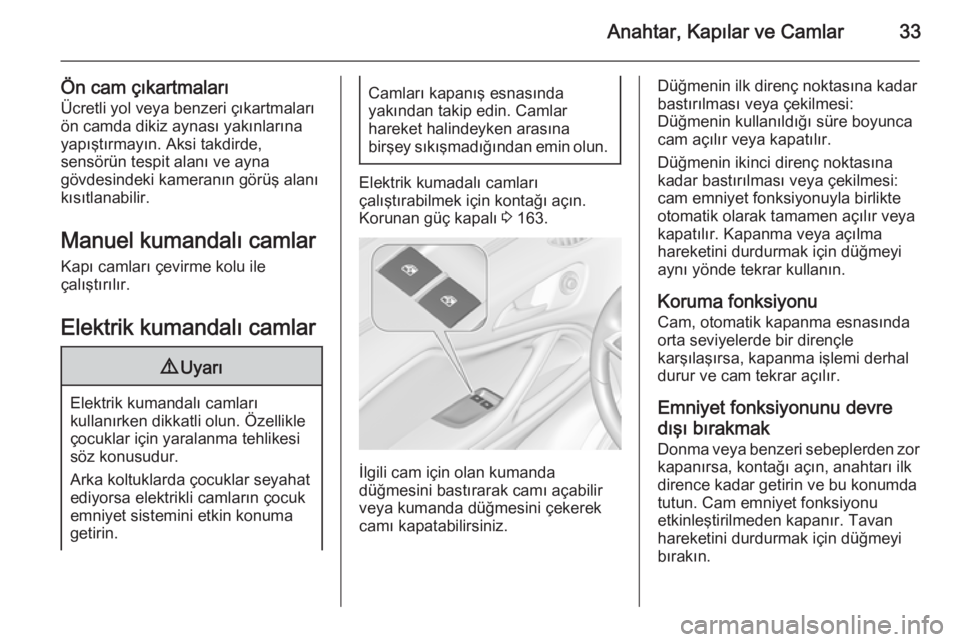

Anahtar, Kapılar ve Camlar33
Ön cam çıkartmalarıÜcretli yol veya benzeri çıkartmaları
ön camda dikiz aynası yakınlarına
yapıştırmayın. Aksi takdirde,
sensörün tespit alanı ve ayna
gövdesindeki kameranın görüş alanı
kısıtlanabilir.
Manuel kumandalı camlar
Kapı camları çevirme kolu ile
çalıştırılır.
Elektrik kumandalı camlar9 Uyarı
Elektrik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Arka koltuklarda çocuklar seyahat
ediyorsa elektrikli camların çocuk
emniyet sistemini etkin konuma
getirin.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken arasına
birşey sıkışmadığından emin olun.
Elektrik kumadalı camları
çalıştırabilmek için kontağı açın.
Korunan güç kapalı 3 163.
İlgili cam için olan kumanda
düğmesini bastırarak camı açabilir
veya kumanda düğmesini çekerek
camı kapatabilirsiniz.
Düğmenin ilk direnç noktasına kadar
bastırılması veya çekilmesi:
Düğmenin kullanıldığı süre boyunca
cam açılır veya kapatılır.
Düğmenin ikinci direnç noktasına
kadar bastırılması veya çekilmesi:
cam emniyet fonksiyonuyla birlikte
otomatik olarak tamamen açılır veya
kapatılır. Kapanma veya açılma
hareketini durdurmak için düğmeyi
aynı yönde tekrar kullanın.
Koruma fonksiyonu Cam, otomatik kapanma esnasında
orta seviyelerde bir dirençle
karşılaşırsa, kapanma işlemi derhal
durur ve cam tekrar açılır.
Emniyet fonksiyonunu devre
dışı bırakmak Donma veya benzeri sebeplerden zorkapanırsa, kontağı açın, anahtarı ilk
dirence kadar getirin ve bu konumda
tutun. Cam emniyet fonksiyonu
etkinleştirilmeden kapanır. Tavan
hareketini durdurmak için düğmeyi
bırakın.
Page 36 of 311

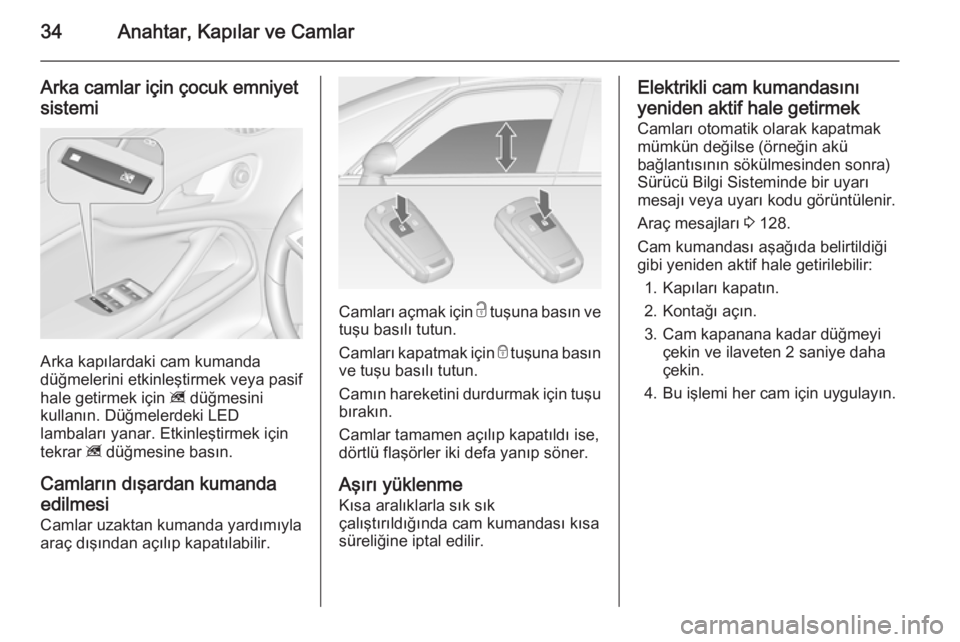

34Anahtar, Kapılar ve Camlar
Arka camlar için çocuk emniyetsistemi
Arka kapılardaki cam kumanda
düğmelerini etkinleştirmek veya pasif
hale getirmek için z düğmesini
kullanın. Düğmelerdeki LED
lambaları yanar. Etkinleştirmek için
tekrar z düğmesine basın.
Camların dışardan kumanda
edilmesi Camlar uzaktan kumanda yardımıyla
araç dışından açılıp kapatılabilir.
Camları açmak için c tuşuna basın ve
tuşu basılı tutun.
Camları kapatmak için e tuşuna basın
ve tuşu basılı tutun.
Camın hareketini durdurmak için tuşu bırakın.
Camlar tamamen açılıp kapatıldı ise, dörtlü flaşörler iki defa yanıp söner.
Aşırı yüklenme Kısa aralıklarla sık sık
çalıştırıldığında cam kumandası kısa
süreliğine iptal edilir.
Elektrikli cam kumandasını
yeniden aktif hale getirmek
Camları otomatik olarak kapatmak
mümkün değilse (örneğin akü
bağlantısının sökülmesinden sonra)
Sürücü Bilgi Sisteminde bir uyarı
mesajı veya uyarı kodu görüntülenir.
Araç mesajları 3 128.
Cam kumandası aşağıda belirtildiği
gibi yeniden aktif hale getirilebilir:
1. Kapıları kapatın.
2. Kontağı açın.
3. Cam kapanana kadar düğmeyi çekin ve ilaveten 2 saniye daha
çekin.
4. Bu işlemi her cam için uygulayın.
Page 37 of 311

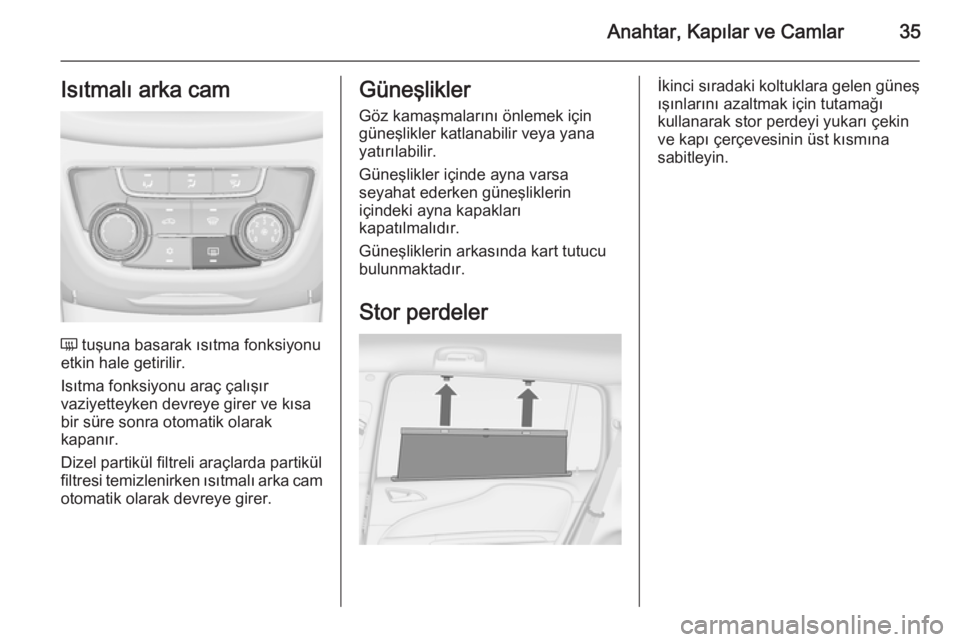

Anahtar, Kapılar ve Camlar35Isıtmalı arka cam
Ü tuşuna basarak ısıtma fonksiyonu
etkin hale getirilir.
Isıtma fonksiyonu araç çalışır
vaziyetteyken devreye girer ve kısa
bir süre sonra otomatik olarak
kapanır.
Dizel partikül filtreli araçlarda partikül
filtresi temizlenirken ısıtmalı arka cam otomatik olarak devreye girer.
Güneşlikler
Göz kamaşmalarını önlemek için
güneşlikler katlanabilir veya yana
yatırılabilir.
Güneşlikler içinde ayna varsa
seyahat ederken güneşliklerin
içindeki ayna kapakları
kapatılmalıdır.
Güneşliklerin arkasında kart tutucu
bulunmaktadır.
Stor perdelerİkinci sıradaki koltuklara gelen güneş
ışınlarını azaltmak için tutamağı
kullanarak stor perdeyi yukarı çekin ve kapı çerçevesinin üst kısmına
sabitleyin.
Page 38 of 311

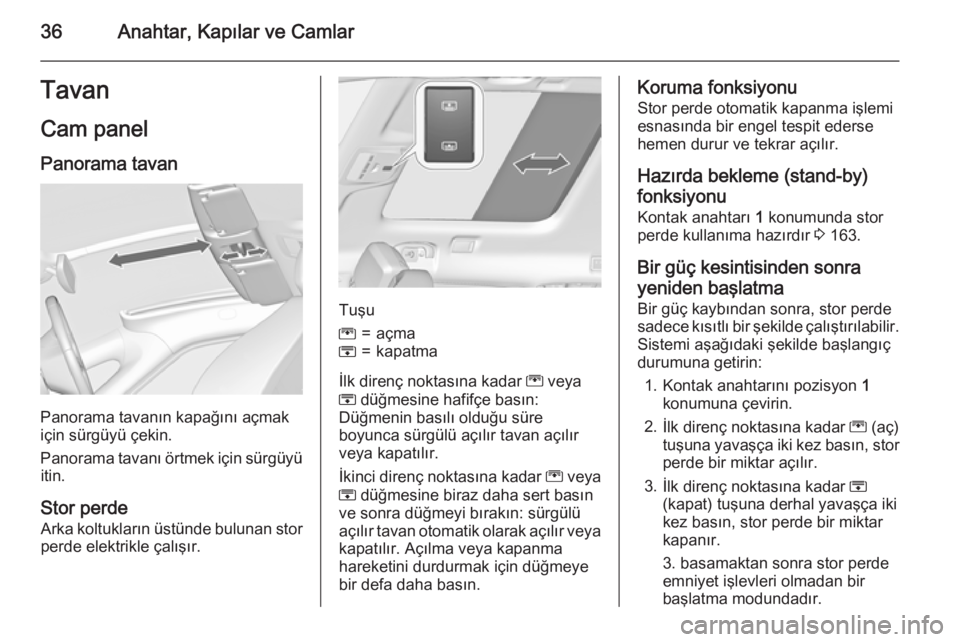

36Anahtar, Kapılar ve CamlarTavanCam panel
Panorama tavan
Panorama tavanın kapağını açmak
için sürgüyü çekin.
Panorama tavanı örtmek için sürgüyü itin.
Stor perde Arka koltukların üstünde bulunan storperde elektrikle çalışır.
Tuşu
G=açmaH=kapatma
İlk direnç noktasına kadar G veya
H düğmesine hafifçe basın:
Düğmenin basılı olduğu süre
boyunca sürgülü açılır tavan açılır
veya kapatılır.
İkinci direnç noktasına kadar G veya
H düğmesine biraz daha sert basın
ve sonra düğmeyi bırakın: sürgülü
açılır tavan otomatik olarak açılır veya kapatılır. Açılma veya kapanma
hareketini durdurmak için düğmeye
bir defa daha basın.
Koruma fonksiyonu
Stor perde otomatik kapanma işlemi
esnasında bir engel tespit ederse hemen durur ve tekrar açılır.
Hazırda bekleme (stand-by)
fonksiyonu Kontak anahtarı 1 konumunda stor
perde kullanıma hazırdır 3 163.
Bir güç kesintisinden sonra
yeniden başlatma Bir güç kaybından sonra, stor perde
sadece kısıtlı bir şekilde çalıştırılabilir.
Sistemi aşağıdaki şekilde başlangıç
durumuna getirin:
1. Kontak anahtarını pozisyon 1
konumuna çevirin.
2. İlk direnç noktasına kadar G (aç)
tuşuna yavaşça iki kez basın, stor perde bir miktar açılır.
3. İlk direnç noktasına kadar H
(kapat) tuşuna derhal yavaşça iki
kez basın, stor perde bir miktar
kapanır.
3. basamaktan sonra stor perde
emniyet işlevleri olmadan bir
başlatma modundadır.
Page 39 of 311

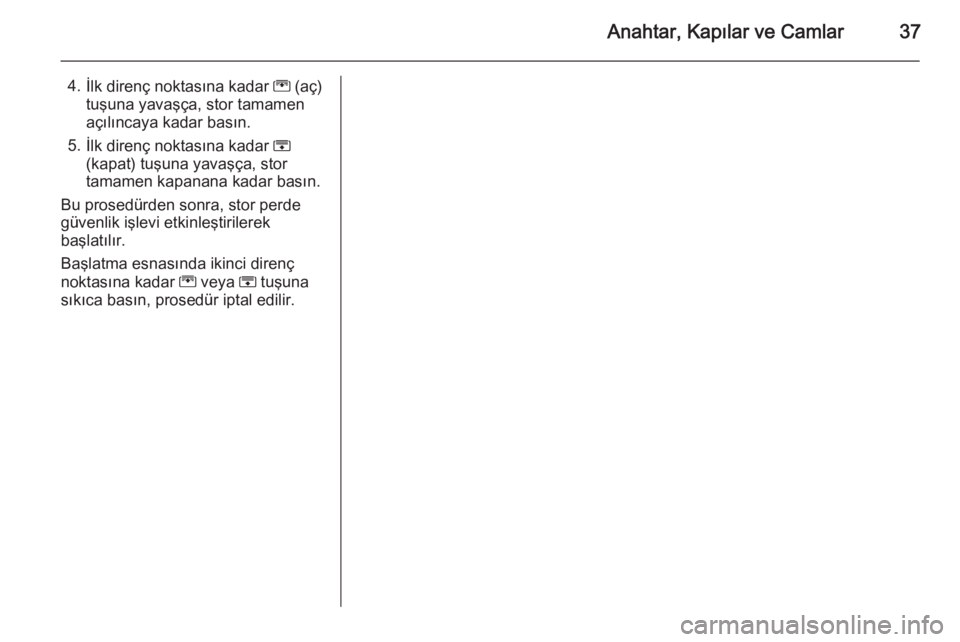

Anahtar, Kapılar ve Camlar37
4.İlk direnç noktasına kadar G (aç)
tuşuna yavaşça, stor tamamen
açılıncaya kadar basın.
5. İlk direnç noktasına kadar H
(kapat) tuşuna yavaşça, stor
tamamen kapanana kadar basın.
Bu prosedürden sonra, stor perde
güvenlik işlevi etkinleştirilerek
başlatılır.
Başlatma esnasında ikinci direnç
noktasına kadar G veya H tuşuna
sıkıca basın, prosedür iptal edilir.
Page 40 of 311

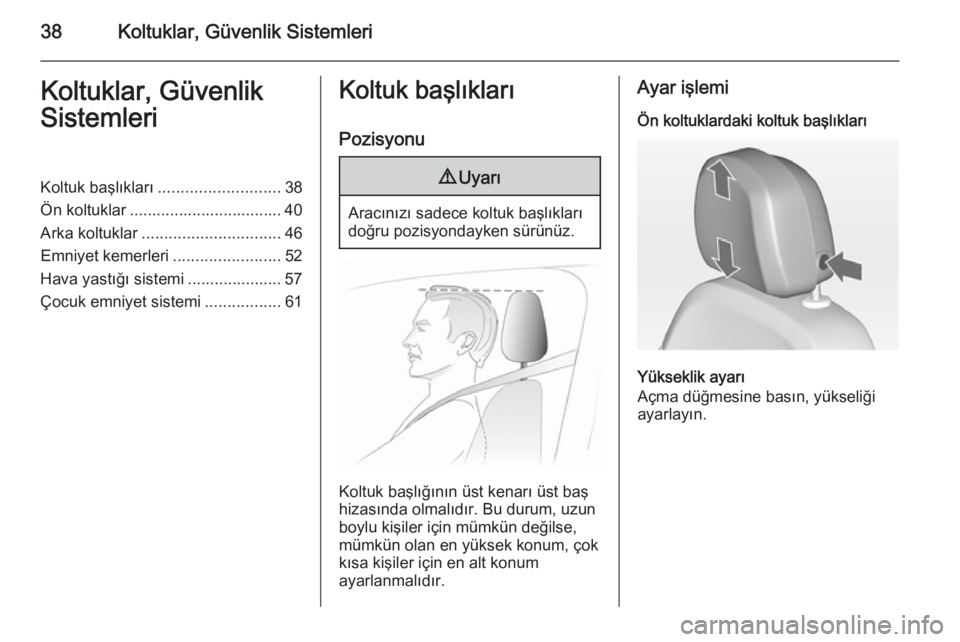

38Koltuklar, Güvenlik SistemleriKoltuklar, Güvenlik
SistemleriKoltuk başlıkları ........................... 38
Ön koltuklar .................................. 40
Arka koltuklar ............................... 46
Emniyet kemerleri ........................52
Hava yastığı sistemi ..................... 57
Çocuk emniyet sistemi .................61Koltuk başlıkları
Pozisyonu9 Uyarı
Aracınızı sadece koltuk başlıkları
doğru pozisyondayken sürünüz.
Koltuk başlığının üst kenarı üst baş
hizasında olmalıdır. Bu durum, uzun
boylu kişiler için mümkün değilse,
mümkün olan en yüksek konum, çok
kısa kişiler için en alt konum
ayarlanmalıdır.
Ayar işlemi
Ön koltuklardaki koltuk başlıkları
Yükseklik ayarı
Açma düğmesine basın, yükseliği
ayarlayın.
