OPEL ZAFIRA C 2015 Uživatelská příručka (in Czech)

Přístroje a ovládací prvky109

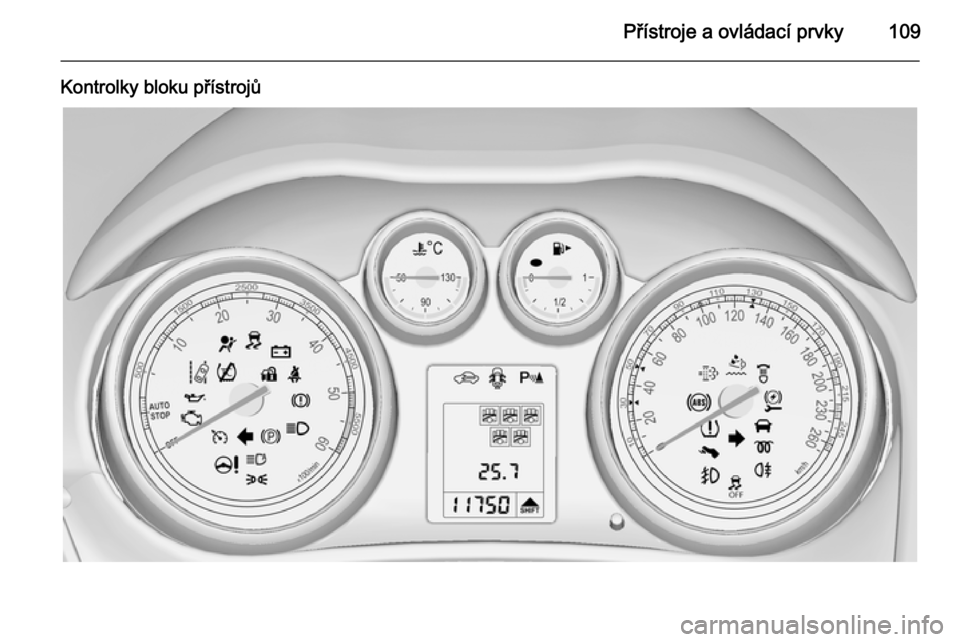

Kontrolky bloku přístrojů

110Přístroje a ovládací prvky
Kontrolky ve středové konzole
Ukazatele směruO svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů
směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 234, pojistky
3 243.
Ukazatele směru 3 144.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla X pro sedadlo řidiče nebo přední
sedadlo spolujezdce svítí nebo bliká.
Svítí
Po zapnutí zapalování, dokud není zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.
Zapnutí bezpečnostního pásu 3 51.Stav bezpečnostních pásů
zadních sedadel
> nebo X bliká nebo svítí
v informačním centru řidiče.
Svítí
Po nastartování motoru po dobu minimálně 35 sekund, dokud není
zapnut bezpečnostní pás.
Pokud se nepřipoutaný bezpečnostní
pás během jízdy připoutá.
Bliká
Po rozjetí vozidla při nezapnutém
bezpečnostním pásu.

Přístroje a ovládací prvky111
Zapnutí bezpečnostního pásu 3 51.
Airbag a předpínače
bezpečnostních pásů v svítí červeně.
Při zapnutí zapalování se kontrolka rozsvítí na dobu přibližně 4 sekund.
Pokud se nerozsvítí, po uplynutí
4 sekund nezhasne nebo se rozsvítí
za jízdy, došlo k poruše v systému
airbagů. Vyhledejte pomoc v servisu.
V tom případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je signalizována
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 50, 3 54.

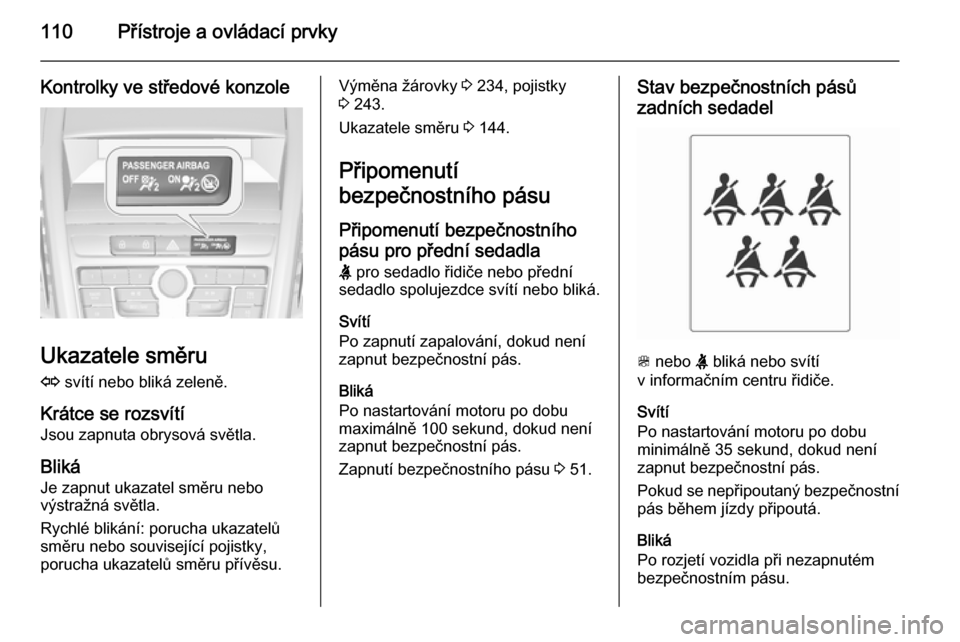

Vypnutí airbagu
ON V svítí žlutě.
Rozsvítí se na cca. 60 sekund po
zapnutí zapalování. Airbag předního spolujezdce je zapnutý.
OFF * svítí žlutě.
Airbag předního spolujezdce je
vypnutý 3 57.9 Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné
funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.

112Přístroje a ovládací prvky
Pokud bliká za chodu motoruZávada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.
Brzy proveďte servis
vozidla g svítí žlutě.
Navíc je zobrazena výstražná zpráva
nebo výstražný kód.
Vozidlo potřebuje servis.
Vyhledejte pomoc v servisu.
Zprávy vozidla 3 123.
Systém brzd a spojky R svítí červeně.
Hladina brzdové a spojkové kapaliny je příliš nízká 3 230.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Svítí po zapnutí zapalování pokud je
zabrzděná ruční brzda 3 174.
Sešlápněte pedál
- svítí nebo bliká žlutě.
Svítí
Pro uvolnění elektrické parkovací
brzdy se musí se sešlápnout brzdový
pedál 3 174.
Pro nastartování motoru v režimu
Autostop se musí sešlápnout
spojkový pedál. Systém Stop-start
3 161.
Bliká Pro normální start motoru se musísešlápnout spojkový pedál 3 17,
3 159.
U některých verzí se zpráva „Operate
pedal (Sešlápněte pedál)“ zobrazí v informačním centru řidiče (DIC)
3 123.
Elektrická parkovací brzda
m svítí nebo bliká červeně.Svítí
Elektrická parkovací brzda je
zabrzděna 3 174.
Bliká Elektrická parkovací brzda není zcela zabrzděna nebo odbrzděna. Zapněte
zapalování, sešlápněte brzdový
pedál a pokuste se znovu nastavit systém, nejdříve odbrzděním a poté
zabrzděním elektrické parkovací brzdy. Pokud m stále bliká, nejezděte
s vozidlem a vyhledejte pomoc
v servisu.
Porucha elektrické
parkovací brzdy j svítí nebo bliká žlutě.
Svítí Elektrická parkovací brzda pracuje se
sníženou účinností 3 174.

Přístroje a ovládací prvky113
BlikáElektrická parkovací brzda je
v servisním režimu. Zastavte vozidlo
a pro opětovné nastavení zabrzděte
a odbrzděte elektrickou parkovací
brzdu.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Protiblokovací systém brzd
(ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika
sekundách nezhasne, nebo jestliže se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová
soustava vozidla je i nadále funkční, ale bez možnosti regulace systémem ABS.
Protiblokovací systém brzd 3 173.
Řazení směrem nahoru
Pokud je z důvodu úspory paliva
doporučeno přeřazení na vyšší
převodový stupeň, rozsvítí se zeleně
kontrolka [ nebo se na informačním
centru řidiče s kombinovaným
displejem vyšší úrovně zobrazí
symbol.
U některých verzí se indikace řazení
otevře jako celá stránka
v informačním centru řidiče.
EcoFlex jízdní asistent 3 127.
Posilovač řízení
c svítí žlutě.
Svítí, když je posilovač řízení
omezen
Posilovač řízení je omezen kvůli
přehřátí systému. Kontrolka zhasne,
jakmile se systém ochladí.
Systém Stop-start 3 161.Svítí, když je posilovač řízení
zablokován Porucha v systému posilovače řízení.
Obraťte se na servis.
Varování o opuštění
jízdního pruhu
) svítí zeleně nebo bliká žlutě.
Svítí zeleně
Systém je zapnutý a připravený
k činnosti.
Bliká žlutě Systém zaznamenal nechtěnou
změnu jízdního pruhu.
Ultrazvukový parkovací
asistent
r svítí žlutě.
Porucha v systému
nebo
Závada z důvodu znečištěných
snímačů nebo ledem či sněhem
zakrytých snímačů

114Přístroje a ovládací prvky
nebo
Rušení z důvodu vnějších zdrojů ultrazvuku. Jakmile je zdroj rušení
odstraněn, systém bude pracovat
normálně.
Nechte příčinu poruchy v systému
odstranit v servisu.
Ultrazvukový parkovací asistent
3 195.
Elektronická stabilizace
vozidla vypnuta
n svítí žlutě.
Systém je vypnutý.
Elektronické řízení stability
a systém kontroly prokluzu b svítí nebo bliká žlutě.
Svítí
V systému nastala porucha. Můžete
pokračovat v jízdě. Nicméně jízdní
stabilita může být zhoršena
v závislosti na stavu povrchu
vozovky.Nechte příčinu poruchy odstranit
v servisu.
Bliká
Systém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Elektronické řízení stability 3 177,
systém kontroly trakce 3 176.
Vypnutí systému kontroly
trakcí
k svítí žlutě.
Systém je vypnutý.
Žhavení
! svítí žlutě.
Žhavení je zapnuto. Aktivuje se
pouze při nízké venkovní teplotě.
Filtr pevných částic
% svítí nebo bliká žlutě.
Svítí, když je nutné vyčistit filtr
pevných částic.Pokračujte v jízdě, dokud %
nezhasne. Pokud je to možné,
nedovolte, aby otáčky motoru klesly
pod 2 000 ot/min.
Svítí Filtr pevných částic je zaplněn. Co
možná nejdříve zahajte postup
čištění.
Bliká Je dosažena maximální úroveň
zaplnění filtru. Ihned zahajte postup
čištění, aby jste se vyhnuli poškození
motoru.
Filtr pevných částic 3 164, systém
Stop-start 3 161.
AdBlue
Y bliká žlutě.
Hladina AdBlue je nízká. Co nejdříve
doplňte AdBlue, abyste předešli
zamezení startu motoru.
AdBlue 3 166.

Přístroje a ovládací prvky115Systém sledování tlaku
vzduchu v pneumatikách
w svítí nebo bliká žlutě.
Svítí Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatice.
Bliká
Porucha v systému nebo je
namontovaná pneumatika bez
snímače tlaku (např. rezervní kolo).
Po uplynutí 60 - 90 sekund kontrolka
nepřetržitě svítí. Obraťte se na servis.
Tlak motorového oleje
I svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazánímotoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.
3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.
9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 227.
Nízká hladina paliva
i svítí nebo bliká žlutě.
Svítí
Hladina v palivové nádrži je příliš
nízko.
Bliká Spotřebované palivo. Okamžitě
palivo doplňte. Nikdy nesmíte nádrž
zcela vyprázdnit.
Katalyzátor 3 165.
Odvzdušnění palivové soustavy
vznětového motoru 3 233.
Imobilizér d bliká žlutě.

116Přístroje a ovládací prvky
Porucha v systému imobilizéru. Motornemůžete nastartovat.
Snížený výkon motoru # svítí žlutě.
Výkon motoru je omezen. Obraťte se na servis.
Vnější osvětlení 8 svítí zeleně.
Je rozsvícené vnější osvětlení vozidla
3 136.
Dálková světla C svítí modře.
Rozsvítí se, když jsou zapnuta
dálková světla, při použití světelné
houkačky 3 137 nebo když jsou
zapnuta dálková světla společně
s asistentem dálkových světel nebo
inteligentním nastavením dosahu
světel 3 140.
Asistent dálkových světel l svítí zeleně.Je aktivován asistent dálkových
světel nebo inteligentní nastavení
dosahu světel 3 138, 3 140.
Adaptivní přední osvětlení f svítí nebo bliká žlutě.
Svítí
Porucha v systému.
Vyhledejte pomoc v servisu.
BlikáSystém se přepnul na souměrná
potkávací světla.
Kontrolka f bliká přibližně 4 sekundy
po zapnutí zapalování, čímž
upozorňuje, že došlo k zapnutí
systému 3 139.
Automatické ovládání světel 3 137.
Světlo do mlhy
> svítí zeleně.
Jsou rozsvícená přední mlhová světla 3 144.Zadní světlo do mlhy
r svítí žlutě.
Je zapnuto zadní světlo do mlhy 3 145.
Nízká hladina kapaliny
ostřikovače G svítí žlutě.
Je nízká hladina kapaliny
ostřikovače.
Kapalina ostřikovače 3 230.
Tempomat m svítí bíle nebo zeleně.
Svítí bíle
Systém je zapnutý.
Svítí zeleně
Tempomat je vždy aktivní.
Tempomat 3 179.
Adaptivní tempomat
m svítí bíle nebo zeleně.

Přístroje a ovládací prvky117
Svítí bíleSystém je zapnutý.
Svítí zeleně
Adaptivní tempomat je vždy aktivní.
Adaptivní tempomat 3 182.
Detekováno vozidlo
vpředu
A svítí zeleně.
Je detekováno vozidlo vpředu ve
stejném jízdním pruhu.
Adaptivní tempomat 3 182, Výstraha
před kolizí vpředu 3 189.
Otevřené dveře h svítí červeně.
Jsou otevřené dveře nebo dveře
zavazadlového prostoru.Informační displeje

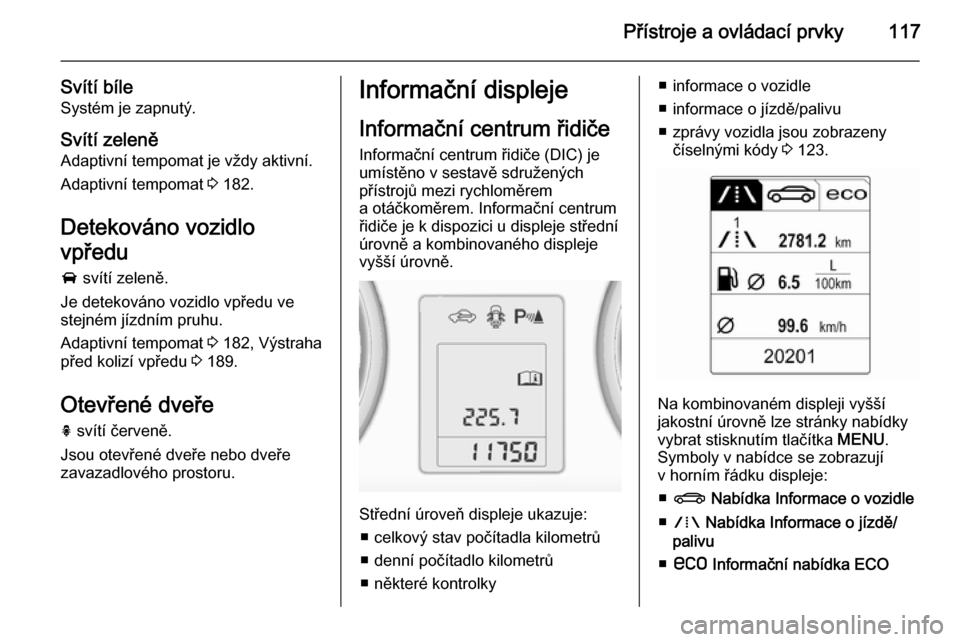

Informační centrum řidiče
Informační centrum řidiče (DIC) je
umístěno v sestavě sdružených
přístrojů mezi rychloměrem
a otáčkoměrem. Informační centrum
řidiče je k dispozici u displeje střední
úrovně a kombinovaného displeje
vyšší úrovně.
Střední úroveň displeje ukazuje:
■ celkový stav počítadla kilometrů
■ denní počítadlo kilometrů
■ některé kontrolky
■ informace o vozidle
■ informace o jízdě/palivu
■ zprávy vozidla jsou zobrazeny číselnými kódy 3 123.
Na kombinovaném displeji vyšší
jakostní úrovně lze stránky nabídky
vybrat stisknutím tlačítka MENU.
Symboly v nabídce se zobrazují
v horním řádku displeje:
■ X Nabídka Informace o vozidle
■ W Nabídka Informace o jízdě/
palivu
■ s Informační nabídka ECO

118Přístroje a ovládací prvky
Některé ze zobrazených funkcí jsou
jiné při jízdě a stání vozidla. Některé
funkce jsou k dispozici pouze během
jízdy vozidla.
Personalizace vozidla 3 130.
Nastavení uložená v paměti 3 22.
Zvolení nabídek a funkcí

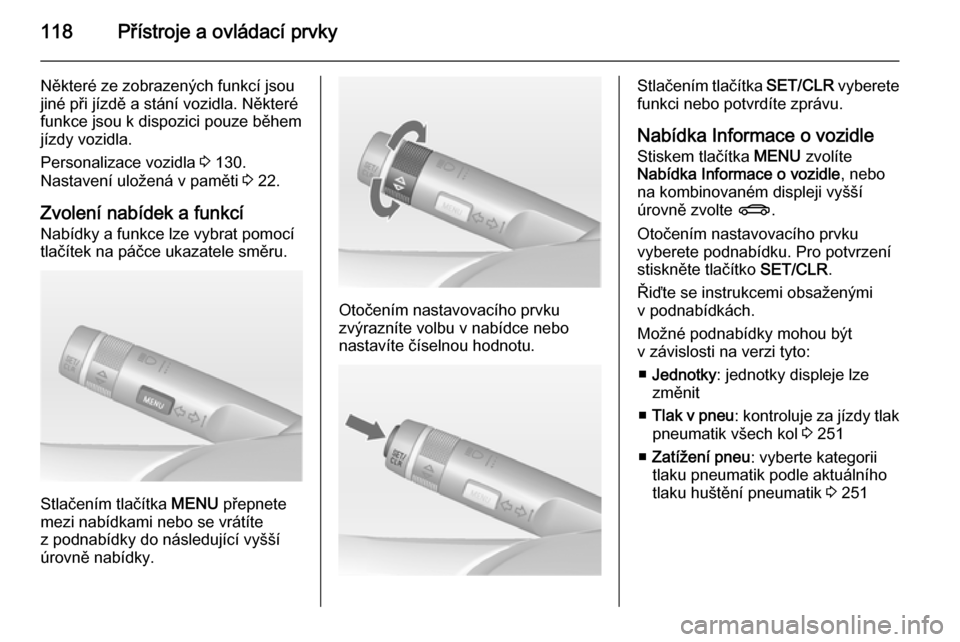

Nabídky a funkce lze vybrat pomocí
tlačítek na páčce ukazatele směru.
Stlačením tlačítka MENU přepnete
mezi nabídkami nebo se vrátíte
z podnabídky do následující vyšší
úrovně nabídky.
Otočením nastavovacího prvku
zvýrazníte volbu v nabídce nebo
nastavíte číselnou hodnotu.
Stlačením tlačítka SET/CLR vyberete
funkci nebo potvrdíte zprávu.
Nabídka Informace o vozidle
Stiskem tlačítka MENU zvolíte
Nabídka Informace o vozidle , nebo
na kombinovaném displeji vyšší
úrovně zvolte X.
Otočením nastavovacího prvku
vyberete podnabídku. Pro potvrzení
stiskněte tlačítko SET/CLR.
Řiďte se instrukcemi obsaženými v podnabídkách.
Možné podnabídky mohou být
v závislosti na verzi tyto:
■ Jednotky : jednotky displeje lze
změnit
■ Tlak v pneu : kontroluje za jízdy tlak
pneumatik všech kol 3 251
■ Zatížení pneu : vyberte kategorii
tlaku pneumatik podle aktuálního tlaku huštění pneumatik 3 251
