Přístroje a ovládací prvky119

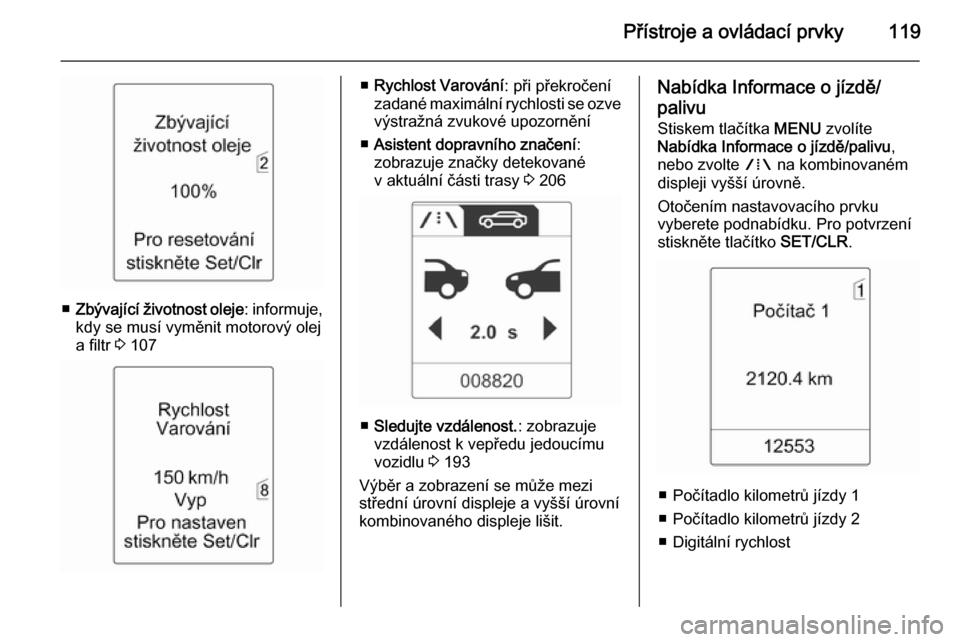

■Zbývající životnost oleje : informuje,
kdy se musí vyměnit motorový olej
a filtr 3 107
■ Rychlost Varování : při překročení
zadané maximální rychlosti se ozve výstražná zvukové upozornění
■ Asistent dopravního značení :
zobrazuje značky detekované v aktuální části trasy 3 206
■ Sledujte vzdálenost. : zobrazuje
vzdálenost k vepředu jedoucímu
vozidlu 3 193
Výběr a zobrazení se může mezi
střední úrovní displeje a vyšší úrovní
kombinovaného displeje lišit.
Nabídka Informace o jízdě/
palivu Stiskem tlačítka MENU zvolíte
Nabídka Informace o jízdě/palivu ,
nebo zvolte W na kombinovaném
displeji vyšší úrovně.
Otočením nastavovacího prvku
vyberete podnabídku. Pro potvrzení
stiskněte tlačítko SET/CLR.
■ Počítadlo kilometrů jízdy 1
■ Počítadlo kilometrů jízdy 2
■ Digitální rychlost

120Přístroje a ovládací prvky
Počítadlo kilometrů jízdy 2 a digitálnírychlost jsou k dispozici pouze u vozů s vyšší úrovní kombinovaného
displeje.
Počítadlo kilometrů jízdy resetujte
stisknutím tlačítka SET/CLR na
páčce ukazatele směru na několik
sekund nebo stisknutím resetovacího tlačítka mezi rychloměrem
a informačním centrem řidiče při zapnutém zapalování.
Ve vozech s palubním počítadlem
jsou k dispozici dílčí nabídky.
Výběr a zobrazení se může mezi
střední úrovní displeje a vyšší úrovní
kombinovaného displeje lišit.
Nabídka informací o jízdě/palivu,
palubní počítač 3 127.

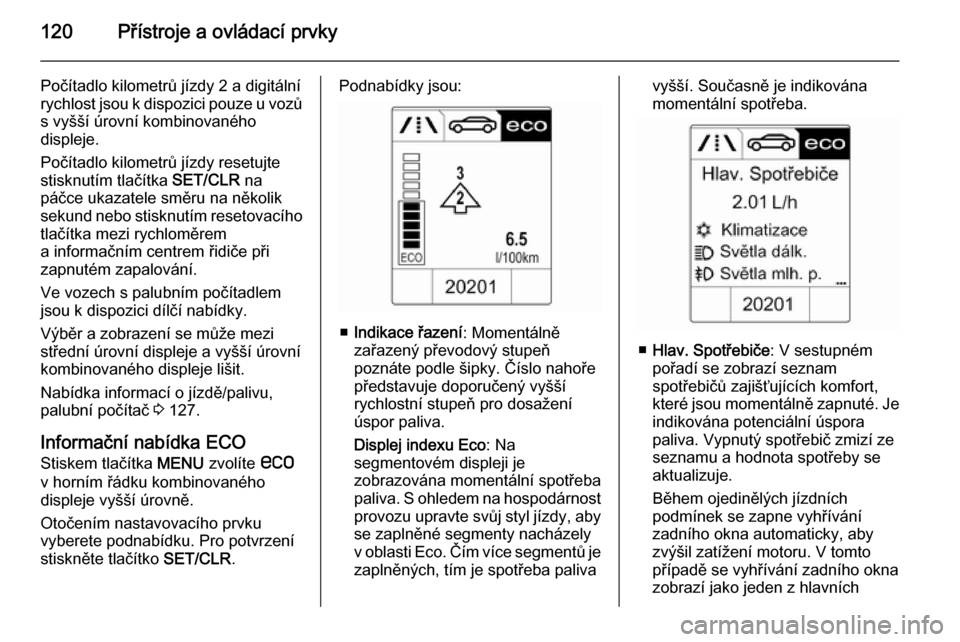

Informační nabídka ECO Stiskem tlačítka MENU zvolíte s
v horním řádku kombinovaného
displeje vyšší úrovně.
Otočením nastavovacího prvku
vyberete podnabídku. Pro potvrzení
stiskněte tlačítko SET/CLR.Podnabídky jsou:
■Indikace řazení : Momentálně
zařazený převodový stupeň
poznáte podle šipky. Číslo nahoře
představuje doporučený vyšší
rychlostní stupeň pro dosažení
úspor paliva.
Displej indexu Eco : Na
segmentovém displeji je
zobrazována momentální spotřeba
paliva. S ohledem na hospodárnost
provozu upravte svůj styl jízdy, aby se zaplněné segmenty nacházely
v oblasti Eco. Čím více segmentů je
zaplněných, tím je spotřeba paliva
vyšší. Současně je indikována
momentální spotřeba.
■ Hlav. Spotřebiče : V sestupném
pořadí se zobrazí seznam
spotřebičů zajišťujících komfort,
které jsou momentálně zapnuté. Je
indikována potenciální úspora
paliva. Vypnutý spotřebič zmizí ze
seznamu a hodnota spotřeby se aktualizuje.
Během ojedinělých jízdních
podmínek se zapne vyhřívání
zadního okna automaticky, aby
zvýšil zatížení motoru. V tomto
případě se vyhřívání zadního okna
zobrazí jako jeden z hlavních

Přístroje a ovládací prvky121
spotřebičů bez zapnutí
zákazníkem.

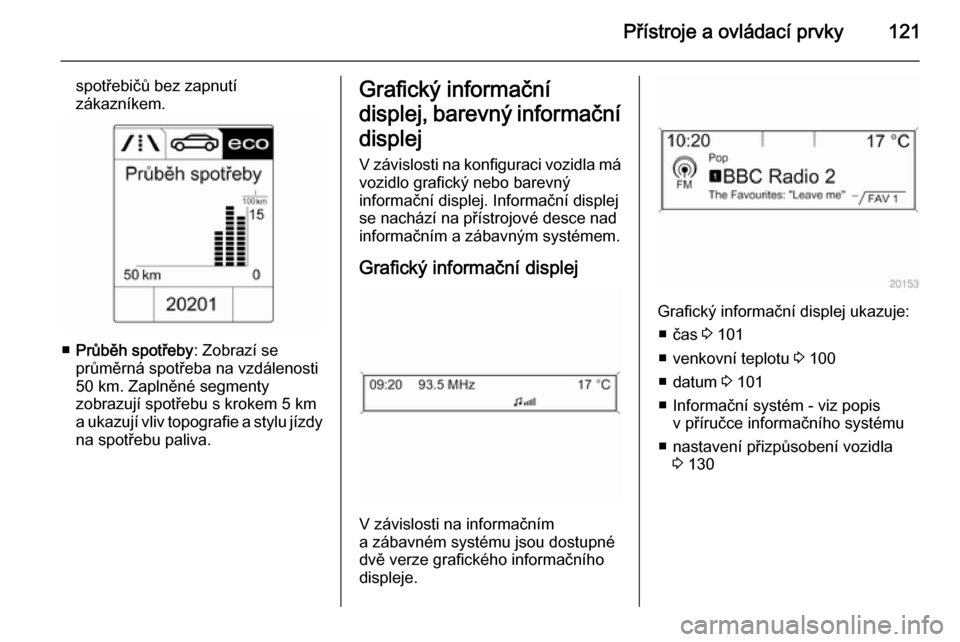

■ Průběh spotřeby : Zobrazí se
průměrná spotřeba na vzdálenosti
50 km. Zaplněné segmenty
zobrazují spotřebu s krokem 5 km a ukazují vliv topografie a stylu jízdy
na spotřebu paliva.
Grafický informační
displej, barevný informační
displej V závislosti na konfiguraci vozidla má
vozidlo grafický nebo barevný
informační displej. Informační displej se nachází na přístrojové desce nad
informačním a zábavným systémem.
Grafický informační displej
V závislosti na informačním
a zábavném systému jsou dostupné
dvě verze grafického informačního
displeje.
Grafický informační displej ukazuje:
■ čas 3 101
■ venkovní teplotu 3 100
■ datum 3 101
■ Informační systém - viz popis v příručce informačního systému
■ nastavení přizpůsobení vozidla 3 130

122Přístroje a ovládací prvky
Barevný informační displej
Barevný informační displej barevně
ukazuje:
■ čas 3 101
■ venkovní teplotu 3 100
■ datum 3 101
■ Informační systém - viz popis v příručce informačního systému
■ navigační systém - viz popis v příručce informačního systému
■ zadní kamera
■ systémová nastavení
■ zprávy vozidla 3 123
■ nastavení přizpůsobení vozidla 3 130
Typ informací a způsob zobrazení
závisí na výbavě vozidla
a provedených nastaveních.

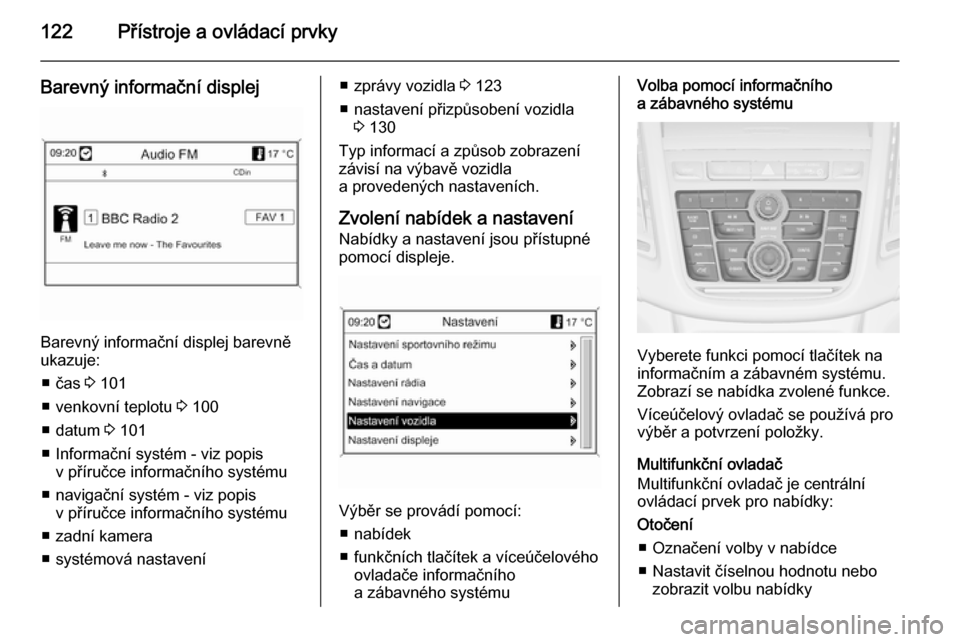

Zvolení nabídek a nastavení
Nabídky a nastavení jsou přístupné
pomocí displeje.
Výběr se provádí pomocí:
■ nabídek
■ funkčních tlačítek a víceúčelového ovladače informačního
a zábavného systému
Volba pomocí informačního
a zábavného systému
Vyberete funkci pomocí tlačítek na
informačním a zábavném systému.
Zobrazí se nabídka zvolené funkce.
Víceúčelový ovladač se používá pro
výběr a potvrzení položky.
Multifunkční ovladač
Multifunkční ovladač je centrální
ovládací prvek pro nabídky:
Otočení
■ Označení volby v nabídce
■ Nastavit číselnou hodnotu nebo zobrazit volbu nabídky

Přístroje a ovládací prvky123
Stisknutí (vnější prstenec)■ Pro zvolení nebo aktivování označené volby
■ Potvrzení nastavené hodnoty
■ Zapnutí/vypnutí funkce systému
BACK tlačítko
Stisknutím tlačítka: ■ opustíte nabídku bez změny nastavení
■ návrat z podnabídky do vyšší úrovně nabídky
■ vymazání posledního znaku ve sledu znaků
Stisknutím a podržením tlačítka na
několik sekund se vymaže celý zápis.
Personalizace vozidla 3 130.
Nastavení uložená v paměti 3 22.Zprávy vozidla
Zprávy jsou zobrazovány hlavně nainformačním centru řidiče (DIC),
v některých případech spolu
s výstražnými a signálními bzučivými
tóny.
Stisknutím tlačítka SET/CLR, tlačítka
MENU nebo otočením nastavovacího
kolečka potvrdíte zprávu.

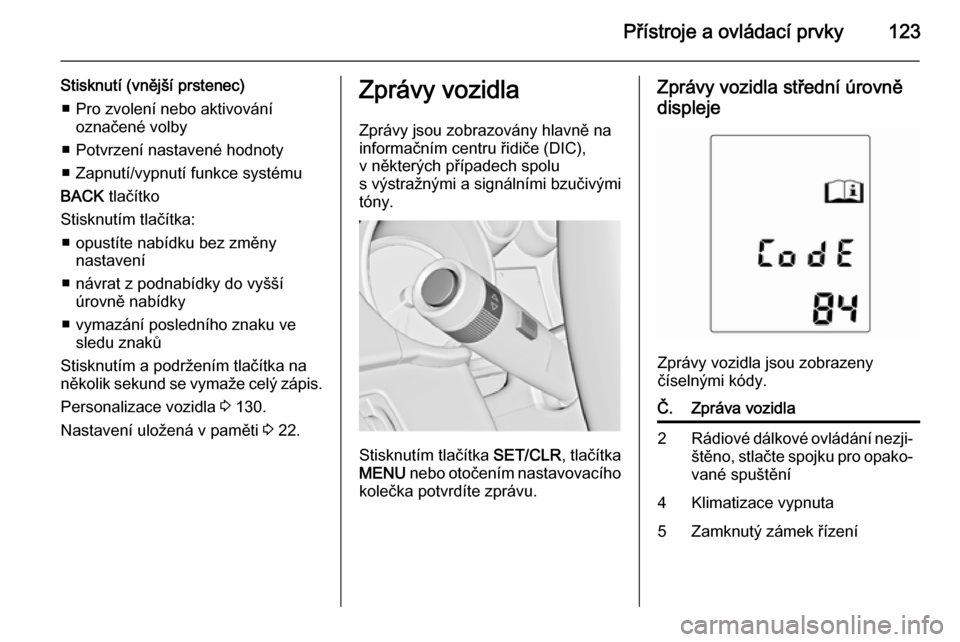

Zprávy vozidla střední úrovně
displeje
Zprávy vozidla jsou zobrazeny
číselnými kódy.
Č.Zpráva vozidla2Rádiové dálkové ovládání nezji‐
štěno, stlačte spojku pro opako‐ vané spuštění4Klimatizace vypnuta5Zamknutý zámek řízení

124Přístroje a ovládací prvky
Č.Zpráva vozidla6Sešlápněte brzdový pedál pro
odbrzdění elektrické parkovací
brzdy7Otočte volantem, vypněte
a poté zapněte zapalování9Otočte volantem a znovu
nastartujte motor12Vozidlo přetíženo13Přehřátí kompresoru15Porucha přídavného brzdového světla16Porucha brzdového světla17Selhání nastavování výšky
světlometů18Porucha levého potkávacího
světla19Porucha zadního světla do
mlhy20Porucha pravého potkávacího
světlaČ.Zpráva vozidla21Porucha levého bočního světla22Porucha pravého bočního
světla23Porucha světla pro jízdu
dozadu24Porucha osvětlení RZ25Porucha levého předního
ukazatele směru26Porucha levého zadního ukaza‐
tele směru27Porucha pravého předního
ukazatele směru28Porucha pravého zadního
ukazatele směru29Zkontrolujte brzdové světlo
přívěsu30Zkontrolujte světlo přívěsu pro
jízdu dozadu31Zkontrolujte levý ukazatel
směru přívěsuČ.Zpráva vozidla32Zkontrolujte pravý ukazatel
směru přívěsu33Zkontrolujte zadní mlhové
světlo přívěsu34Zkontrolujte zadní světla
přívěsu35Vyměňte baterii rádiového
dálkového ovladače48Smažte výstrahu boční mrtvé
oblasti49Výstrahu o opuštění jízdního
pruhu nelze používat53Utáhněte uzávěr palivové
nádrže54Voda v naftovém filtru55Filtr pevných částic je plný
3 16456Nevyrovnaný tlak vzduchu
v pneumatikách na přední
nápravě

Přístroje a ovládací prvky125
Č.Zpráva vozidla57Nevyrovnaný tlak vzduchu
v pneumatikách na zadní
nápravě58Zjištěny pneumatiky bez TPMS
čidel59Otevřete a poté zavřete okno
řidiče60Otevřete a poté zavřete okno
předního spolujezdce61Otevřete a poté zavřete levé
zadní okno62Otevřete a poté zavřete pravé
zadní okno65Pokus o krádež66Údržba alarmu67Údržba zámku řízení68Údržba řízení s posilovačem69Údržba systému odpružení70Údržba regulace světlé výškyČ.Zpráva vozidla71Údržba zadní nápravy74Údržba AFL75Údržba klimatizace76Údržba výstrahy boční mrtvé
oblasti77Údržba varování o opuštění
jízdního pruhu79Doplňte motorový olej81Údržba převodovky82Zakrátko vyměňte motorový
olej83Údržba adaptivního tempomatu84Výkon motoru je omezen89Brzy proveďte servis vozidla94Před opuštěním vozidla
zařaďte parkovací polohu95Proveďte servis airbagu128Otevřená kapotaČ.Zpráva vozidla134Porucha parkovacího asistenta, vyčistěte nárazník136Proveďte servis parkovacího
asistenta145Zkontrolujte hladinu kapaliny
ostřikovače174Vybitý akumulátor vozidla258Parkovací asistent je vypnutý

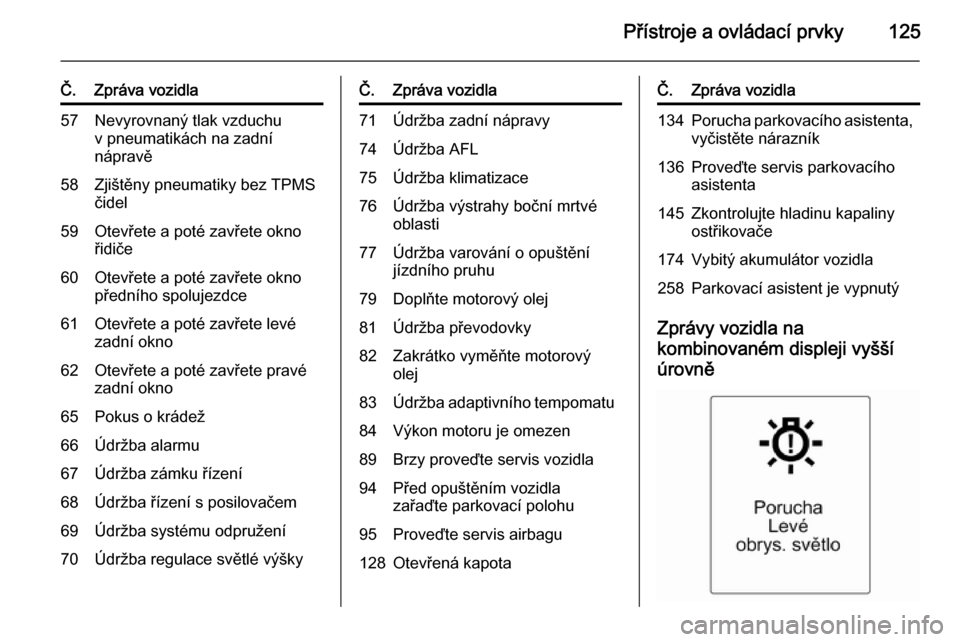

Zprávy vozidla na
kombinovaném displeji vyšší úrovně

126Přístroje a ovládací prvky
Zprávy vozidla jsou zobrazeny
textem. Řiďte se instrukcemi
obsaženými ve zprávách.
Systém zobrazuje zprávy týkající se následujících věcí:
■ Servisní zprávy
■ Hladiny kapalin
■ Výstražný systém proti krádeži
■ Brzdy
■ Asistenční systémy pomoci řidiči
■ Podvozkové systémy
■ Omezovač rychlosti
■ Tempomat
■ Adaptivní tempomat
■ Výstraha před kolizí vpředu
■ Systém brzdění při hrozící kolizi
■ Systémy parkovacího asistenta
■ Osvětlení, výměny žárovek
■ Přizpůsobivé přední světlomety
■ Systém stěračů/ostřikovačů
■ Dveří, oken
■ Upozornění na mrtvý úhel
■ Pomocník na dopravní značky■ Varování o opuštění jízdního pruhu
■ Rádiový dálkový ovladač
■ Bezpečnostní pásy
■ Systémy airbagů
■ Motoru a převodovky
■ Tlak vzduchu v pneumatikách
■ Filtr pevných částic 3 164
■ Stav akumulátoru vozidla
■ Selektivní katalická redukce, redukční činidlo výfukových plynů
vznětových motorů (DEF), AdBlue
3 166
Zprávy vozidla na barevném
informačním displeji Některé důležité zprávy se navíc
objeví na barevném informačním
displeji. Pro potvrzení zprávy
stiskněte multifunkční ovladač.
Některé zprávy se zobrazí pouze na
několik sekund.Výstražné zvonkohry
Při startování motoru nebo
během jízdy
Ozve se pouze jedno varovné
zvukové upozornění.
Varovné zvukové upozornění na
nepřipoutané bezpečnostní pásy má
vyšší prioritu než jakákoliv jiná
zvuková upozornění.
■ Pokud není zapnutý bezpečnostní pás.
■ Pokud při rozjezdu vozidla nejsou zcela zavřené dveře nebo zadnívýklopné dveře.
■ Pokud je překročena určitá rychlost
se zabrzděnou ruční brzdou.
■ Pokud se adaptivní tempomat deaktivuje automaticky.
■ Pokud se příliš přiblíží vozidlo před
vámi.
■ Pokud je překročena naprogramovaná rychlost nebo
rychlostní omezení.

Přístroje a ovládací prvky127
■ Pokud se v informačním centruřidiče (DIC) zobrazí výstražná
zpráva nebo výstražný kód.
■ Pokud parkovací asistent zjistí překážku.
■ Pokud dojde k neúmyslné změně jízdního pruhu.
■ Pokud byla zařazena zpátečka a je
vysunutý zadní nosný systém.
■ Pokud byla dosažena maximální úroveň zaplnění filtru pevných
částic.
■ Pokud je nutné doplnit AdBlue.
Když vozidlo stojí a/nebo dveře řidiče jsou otevřené ■ Když je klíč ve spínací skříňce.
■ Se zapnutým vnějším osvětlením.
V režimu Autostop ■ Pokud jsou dveře řidiče otevřené.
Napětí akumulátoru Pokud klesá napětí akumulátoru
vozidla, v informačním centru řidiče
se zobrazí varovná zpráva nebo
varovný kód 174.1. Okamžitě vypněte všechny elektrické spotřebiče, kterénepotřebujete k bezpečné jízdě,
např. vyhřívání sedadel, vyhřívání
zadního okna a jiné hlavní
spotřebiče.
2. Akumulátor vozidla dobijte plynulou jízdou po jistou dobu,
nebo pomocí nabíječky.
Varovná zpráva nebo varovný kód
zmizí po dvojím nastartování motoru
bez k poklesu napětí.
Pokud akumulátor vozidla nelze
dobít, nechejte příčinu poruchy
odstranit v servisu.Palubní počítač

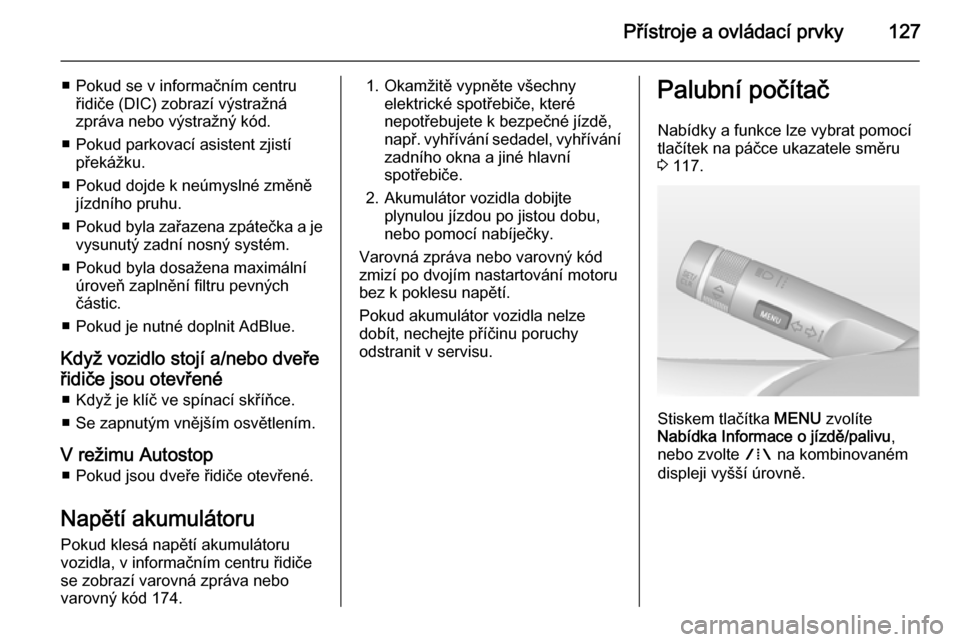

Nabídky a funkce lze vybrat pomocí
tlačítek na páčce ukazatele směru
3 117.
Stiskem tlačítka MENU zvolíte
Nabídka Informace o jízdě/palivu ,
nebo zvolte W na kombinovaném
displeji vyšší úrovně.

128Přístroje a ovládací prvky

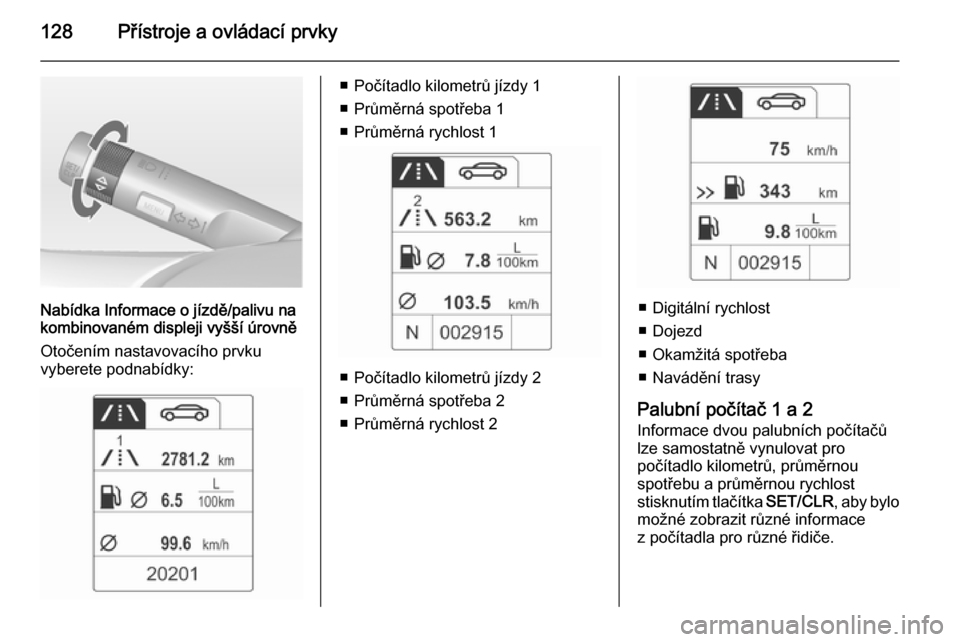

Nabídka Informace o jízdě/palivu na
kombinovaném displeji vyšší úrovně
Otočením nastavovacího prvku
vyberete podnabídky:
■ Počítadlo kilometrů jízdy 1
■ Průměrná spotřeba 1
■ Průměrná rychlost 1
■ Počítadlo kilometrů jízdy 2
■ Průměrná spotřeba 2
■ Průměrná rychlost 2
■ Digitální rychlost
■ Dojezd
■ Okamžitá spotřeba
■ Navádění trasy
Palubní počítač 1 a 2
Informace dvou palubních počítačů
lze samostatně vynulovat pro
počítadlo kilometrů, průměrnou
spotřebu a průměrnou rychlost
stisknutím tlačítka SET/CLR, aby bylo
možné zobrazit různé informace
z počítadla pro různé řidiče.
