OPEL ZAFIRA C 2015 Uživatelská příručka (in Czech)

Úložné prostory89
■ háčky,
■ variabilní dělicí síť.
Komponenty jsou upevněné ve
vodítkách v obou bočních panelech
pomocí adaptérů a háčků.

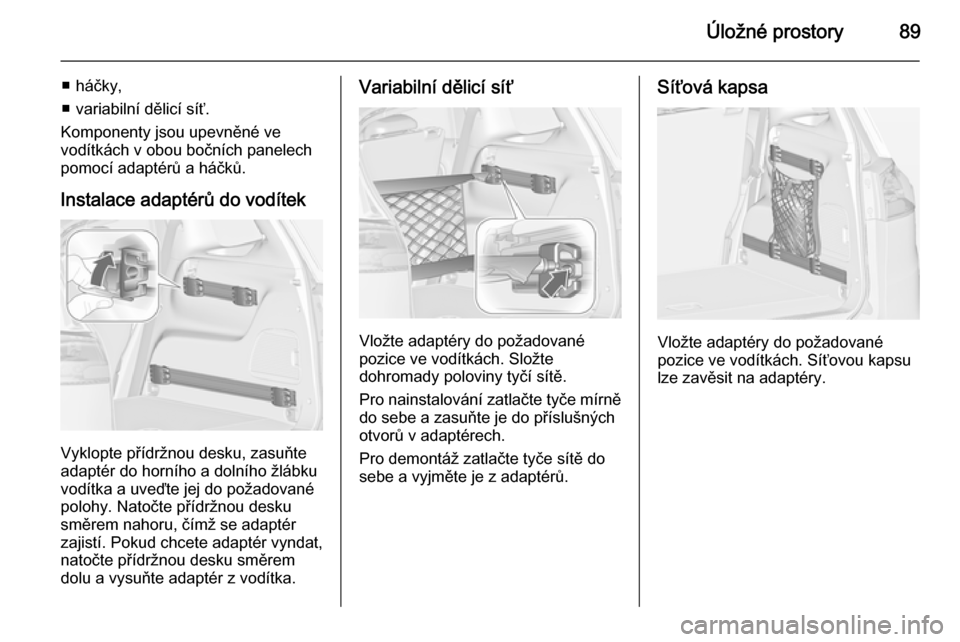

Instalace adaptérů do vodítek
Vyklopte přídržnou desku, zasuňte
adaptér do horního a dolního žlábku
vodítka a uveďte jej do požadované
polohy. Natočte přídržnou desku
směrem nahoru, čímž se adaptér
zajistí. Pokud chcete adaptér vyndat,
natočte přídržnou desku směrem
dolu a vysuňte adaptér z vodítka.
Variabilní dělicí síť
Vložte adaptéry do požadované
pozice ve vodítkách. Složte
dohromady poloviny tyčí sítě.
Pro nainstalování zatlačte tyče mírně
do sebe a zasuňte je do příslušných
otvorů v adaptérech.
Pro demontáž zatlačte tyče sítě do
sebe a vyjměte je z adaptérů.
Síťová kapsa
Vložte adaptéry do požadované
pozice ve vodítkách. Síťovou kapsu
lze zavěsit na adaptéry.

90Úložné prostory
Instalace háčků do vodítek
Zasuňte háček v požadované poloze
nejdříve do horního žlábku vodítka
a poté zatlačte do dolního žlábku.
Pokud chcete háček vyndat,
vytáhněte ho nejdříve z horního
žlábku.
Dělicí síť před dveřmi
zavazadlového prostoru
Namontujte ji přímo před zadní
výklopné dveře.
Před montáží zatlačte čtyři koncovky
tyče sítě otáčením koncovek proti
směru hodinových ručiček.
Pro nainstalování zatlačte tyče mírně
do sebe a zasuňte je do otvorů rámu
zadních výklopných dveří. Delší tyč
musí být zasunuta nahoře.
Pro demontáž zatlačte tyče sítě do
sebe a vyjměte je.
Bezpečnostní síť
Bezpečnostní síť je možné
nainstalovat za druhou řadu sedadel
nebo přední sedadla.
Za bezpečnostní sítí nesmíte
převážet žádné osoby.

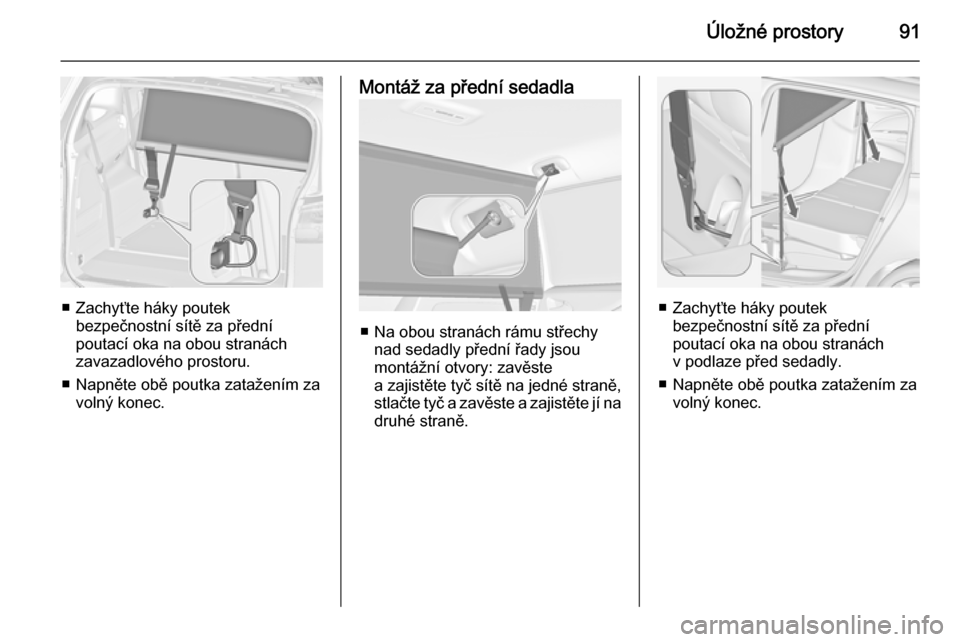

Montáž za druhou řadu sedadel
■ Na obou stranách rámu střechy nad sedadly střední řady jsou
montážní otvory: zavěste
a zajistěte tyč sítě na jedné straně,
stlačte tyč a zavěste a zajistěte jí na
druhé straně.

Úložné prostory91
■ Zachyťte háky poutekbezpečnostní sítě za přední
poutací oka na obou stranách
zavazadlového prostoru.
■ Napněte obě poutka zatažením za volný konec.
Montáž za přední sedadla
■ Na obou stranách rámu střechy nad sedadly přední řady jsou
montážní otvory: zavěste
a zajistěte tyč sítě na jedné straně,
stlačte tyč a zavěste a zajistěte jí na
druhé straně.
■ Zachyťte háky poutek bezpečnostní sítě za přední
poutací oka na obou stranách
v podlaze před sedadly.
■ Napněte obě poutka zatažením za volný konec.

92Úložné prostory
Vyjmutí
Stisknutím tlačítka na napínáku
uvolníte poutko na obou stranách. Odpojte háky od ok. Vyklesněte tyče
bezpečnostní sítě z držáků v rámu
střechy. Sviňte síť a připevněte ji
pomocí popruhu.
Uložení
Otevřete kryt v úložné schránce
v podlaze zavazadlového prostoru
před zadními výklopnými dveřmi.
Vložte bezpečnostní síť do úložné
schránky a zavřete kryt.
Výklopný podnos
Nachází se v opěradlech předních
sedadel.
Rozložte je vytažením nahoru, dokud se nezajistí.
Složte je zatlačením dolů přes odpor.
Nepokládejte na výklopný podnos
žádné těžké předměty.
Výstražný trojúhelník
Uložte výstražný trojúhelník do
úložné schránky v podlaze
zavazadlového prostoru před
zadními výklopnými dveřmi.

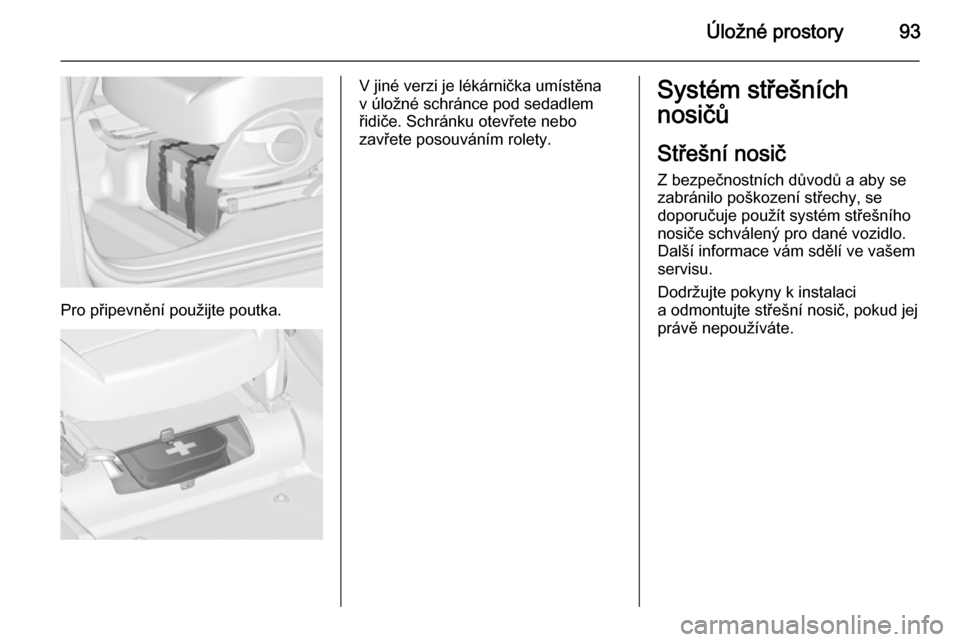

Lékárnička Lékárničku a reflexní vestu uložte pod sedadlo řidiče.

Úložné prostory93
Pro připevnění použijte poutka.
V jiné verzi je lékárnička umístěna
v úložné schránce pod sedadlem
řidiče. Schránku otevřete nebo
zavřete posouváním rolety.Systém střešních
nosičů
Střešní nosič
Z bezpečnostních důvodů a aby se
zabránilo poškození střechy, se
doporučuje použít systém střešního
nosiče schválený pro dané vozidlo.
Další informace vám sdělí ve vašem
servisu.
Dodržujte pokyny k instalaci
a odmontujte střešní nosič, pokud jej
právě nepoužíváte.

94Úložné prostory

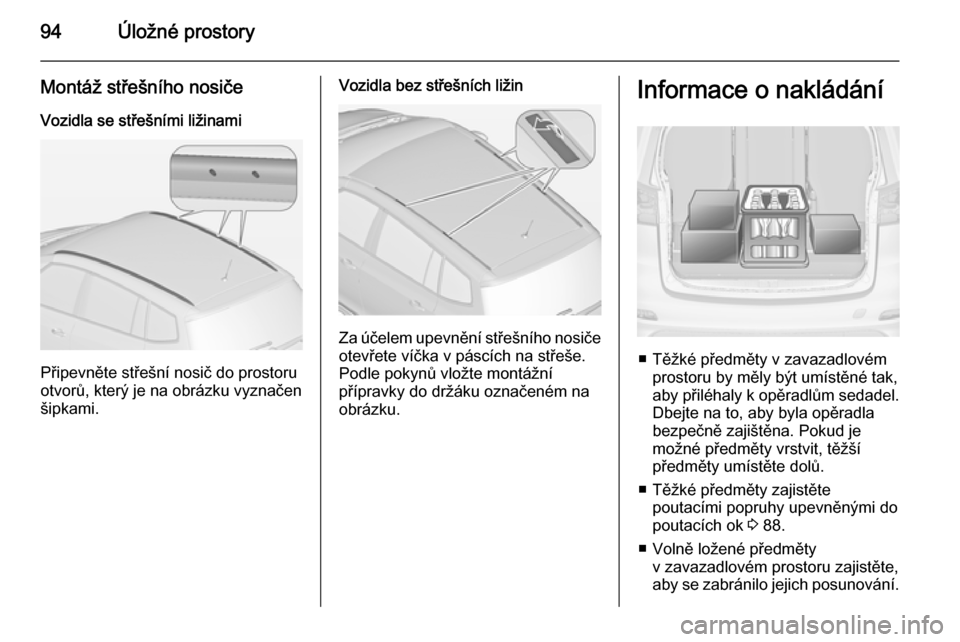

Montáž střešního nosiče
Vozidla se střešními ližinami
Připevněte střešní nosič do prostoru
otvorů, který je na obrázku vyznačen šipkami.
Vozidla bez střešních ližin
Za účelem upevnění střešního nosiče otevřete víčka v páscích na střeše.
Podle pokynů vložte montážní
přípravky do držáku označeném na
obrázku.
Informace o nakládání
■ Těžké předměty v zavazadlovém prostoru by měly být umístěné tak,
aby přiléhaly k opěradlům sedadel.
Dbejte na to, aby byla opěradla
bezpečně zajištěna. Pokud je
možné předměty vrstvit, těžší
předměty umístěte dolů.
■ Těžké předměty zajistěte poutacími popruhy upevněnými do
poutacích ok 3 88.
■ Volně ložené předměty v zavazadlovém prostoru zajistěte,
aby se zabránilo jejich posunování.

Úložné prostory95
■Dbejte na to, aby náklad nevyčníval
nad horní okraj opěradel.
■ Neodkládejte žádné předměty na kryt zavazadlového prostoru nebona palubní desku.
■ Náklad nesmí bránit používání pedálů, ruční brzdy a řazení
převodových stupňů nebo
omezovat volný pohyb řidiče. Do
interiéru neumísťujte volně ložené,
nezajištěné předměty.
■ Nejezděte s otevřeným zavazadlovým prostorem.9 Varování
Vždy se ujistěte, že náklad je ve
vozidle bezpečně uložen. Jinak
můžou být předměty vrženy do
prostoru vozidla a způsobit osobní zranění nebo poškození nákladu
či vozidla.
■ Užitečná hmotnost je rozdíl mezi
přípustnou celkovou hmotností
vozidla (viz identifikační štítek
3 276) a pohotovostní hmotností.
K vypočtení užitečné hmotnosti
zaneste údaje Vašeho vozidla do
tabulky hmotností na začátku této
příručky.
Pohotovostní hmotnost zahrnuje
přípustné limity pro řidiče (68 kg),
zavazadla (7 kg) a provozní
kapaliny (objem palivové nádrže
přibližně 90 %).
Volitelná výbava a příslušenství
zvyšují pohotovostní hmotnost.
■ Náklad na střeše zvyšuje citlivost vozidla na boční vítr a ovlivňuje
chování vozidla v důsledku zvýšení
těžiště vozidla. Náklad rovnoměrně rozložte a řádně jej zajistěte
upevňovacími popruhy. Upravte tlak vzduchu v pneumatikách
a přizpůsobte rychlost vozidla
podle podmínek zatížení vozidla.
Popruhy pravidelně kontrolujte
a přitahujte.
Při jízdě nepřekračujte rychlost
120 km/h.
Přípustné zatížení střechy činí
75 kg v případě vozidel bez
střešních ližin a 100 kg u vozidel se střešními ližinami. Zatížení střechyse skládá z hmotnosti střešního
nosiče a nákladu.

96Přístroje a ovládací prvkyPřístroje a ovládací
prvkyOvládací prvky ............................. 96
Výstražné kontrolky, měřicí přís‐
troje a ukazatele ........................104
Informační displeje ..................... 117
Zprávy vozidla ............................ 123
Palubní počítač .......................... 127
Personalizace vozidla ................130Ovládací prvky

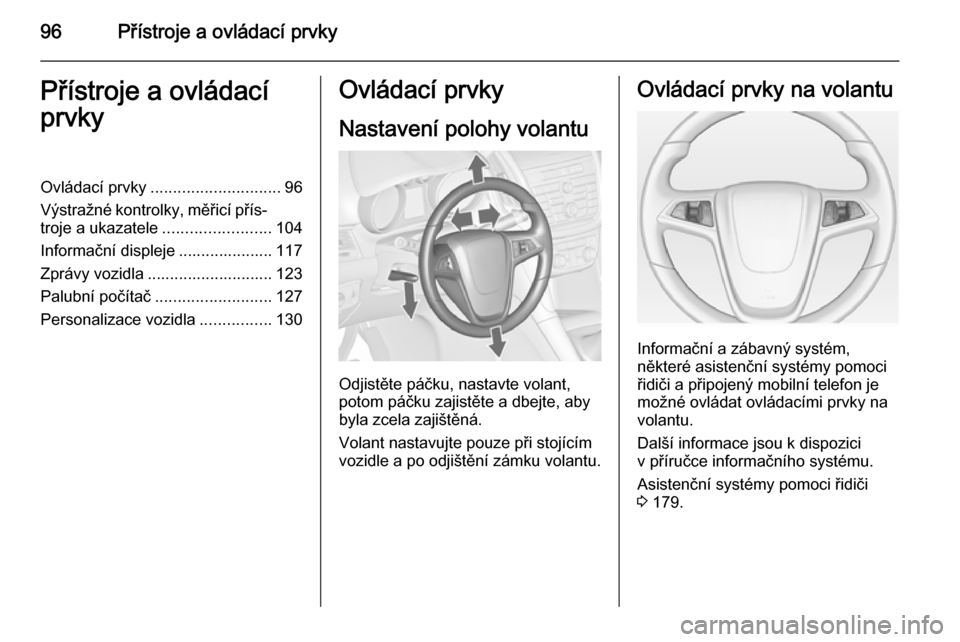

Nastavení polohy volantu
Odjistěte páčku, nastavte volant,
potom páčku zajistěte a dbejte, aby
byla zcela zajištěná.
Volant nastavujte pouze při stojícím
vozidle a po odjištění zámku volantu.
Ovládací prvky na volantu
Informační a zábavný systém,
některé asistenční systémy pomoci
řidiči a připojený mobilní telefon je
možné ovládat ovládacími prvky na
volantu.
Další informace jsou k dispozici
v příručce informačního systému.
Asistenční systémy pomoci řidiči
3 179.

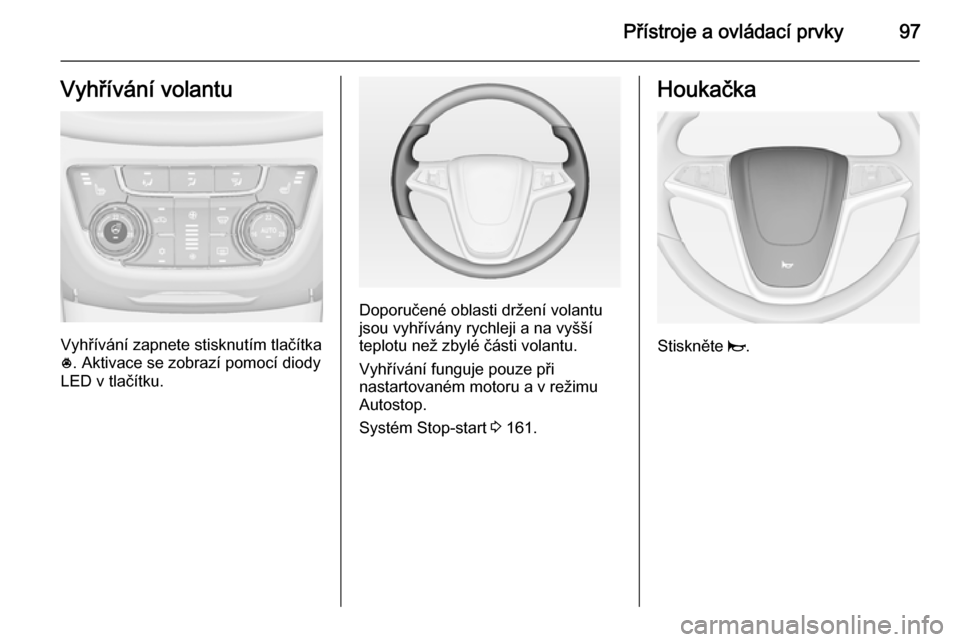

Přístroje a ovládací prvky97Vyhřívání volantu
Vyhřívání zapnete stisknutím tlačítka
* . Aktivace se zobrazí pomocí diody
LED v tlačítku.
Doporučené oblasti držení volantu
jsou vyhřívány rychleji a na vyšší
teplotu než zbylé části volantu.
Vyhřívání funguje pouze při
nastartovaném motoru a v režimu Autostop.
Systém Stop-start 3 161.
Houkačka
Stiskněte j.

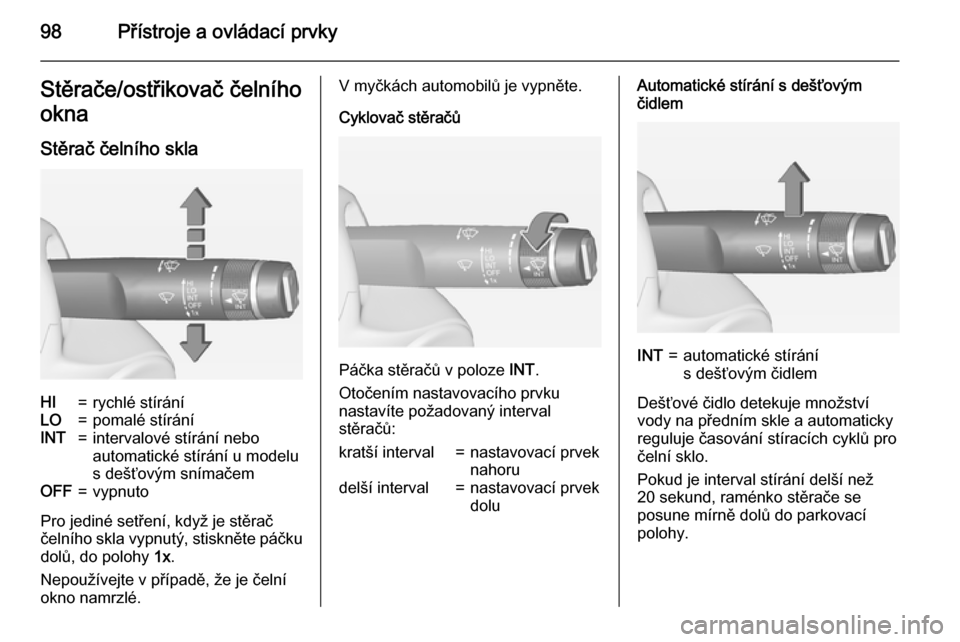

98Přístroje a ovládací prvkyStěrače/ostřikovač čelního
okna
Stěrač čelního sklaHI=rychlé stíráníLO=pomalé stíráníINT=intervalové stírání nebo
automatické stírání u modelu
s dešťovým snímačemOFF=vypnuto
Pro jediné setření, když je stěrač
čelního skla vypnutý, stiskněte páčku
dolů, do polohy 1x.
Nepoužívejte v případě, že je čelní
okno namrzlé.
V myčkách automobilů je vypněte.
Cyklovač stěračů
Páčka stěračů v poloze INT.
Otočením nastavovacího prvku
nastavíte požadovaný interval
stěračů:
kratší interval=nastavovací prvek
nahorudelší interval=nastavovací prvek
doluAutomatické stírání s dešťovým
čidlemINT=automatické stírání
s dešťovým čidlem
Dešťové čidlo detekuje množství
vody na předním skle a automaticky reguluje časování stíracích cyklů pročelní sklo.
Pokud je interval stírání delší než
20 sekund, raménko stěrače se
posune mírně dolů do parkovací
polohy.
