OPEL ZAFIRA C 2015 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz199
Tlačítko D a logika obsluhy
Progresivní parkovací asistent
a přední – zadní parkovací asistent
(viz výše uvedený popis), se ovládají
tlačítkem D.
Parkovací asistent se deaktivuje
a aktivuje krátkým stisknutím tlačítka
D .
Progresivní parkovací asistent se
aktivuje i deaktivuje dlouhým
stisknutím tlačítka D (přibližně na
jednu sekundu).
Tlačítkovou logikou jsou tyto systémy ovládány stisknutím dle
následujícího:
■ přední – zadní parkovací asistent je
aktivní: krátkým stisknutím se
deaktivuje přední – zadní parkovací
asistent.
■ přední – zadní parkovací asistent je
aktivní: dlouhým stisknutím se
zapne progresivní parkovací
asistent, pokud je zařazen
rychlostní stupeň pro jízdu
dopředu.■ progresivní parkovací asistent je aktivní: krátkým stisknutím se
aktivuje přední – zadní parkovací
asistent.
■ progresivní parkovací asistent je aktivní: dlouhým stisknutím se
deaktivuje progresivní parkovací
asistent.
■ progresivní parkovací asistent je aktivní společně s předním –
zadním parkovacím asistentem:
krátkým stisknutím se deaktivují
oba systémy.
AktivacePři vyhledávání parkovacího místa se
musí systém zapnout stisknutím
tlačítka D na dobu přibližně
jedné sekundy.
Systém může být aktivován pouze při
rychlosti do 30 km/hod. a systém
vyhledává parkovací místo při
rychlostech do 30 km/hod.
Maximální povolená rovnoběžná
vzdálenost mezi vozidlem a řadou
zaparkovaných vozidel je 1,8 metru.
Funkčnost
Když vozidlo míjí řadu automobilů
a systém je aktivován, systém
progresivního parkovacího asistentu

200Řízení vozidla a jeho provoz
začne vyhledávat místo vhodné pro
zaparkování. Když je vhodné místo
nalezeno, je v informačním centru
řidiče zobrazena vizuální odezva
a dán akustický signál.
Pokud není vozidlo zastaveno
řidičem do 10 metrů po navržení parkovacího místa, začne systém
hledat jiné vhodné parkovací místo.
Návrh parkovacího místa od systému je přijat, pokud řidič zastaví vozidlo
během 10 metrů po zobrazení zprávy
„Stop“. Systém vypočítává optimální
trasu na parkovací místo. Poté
systém navádí řidiče na parkovací
místo poskytováním podrobných
pokynů.
Pokyny na displeji zobrazují:
■ upozornění, pokud je rychlost větší
než 30 km/h,
■ požadavek na zastavení vozidla, když je zaznamenáno parkovací
místo,
■ směr jízdy během parkovacího manévru,
■ polohu volantu během parkování,
■ pro některé pokyny se objeví indikátor průběhu.
Úspěšný parkovací manévr je
indikovaný symbolem konečné
polohy.
Vždy věnujte pozornost zvuku
předního – zadního parkovacího
asistenta. Nepřerušovaný zvuk
znamená, že vzdálenost k překážce
je kratší než přibližně 30 cm.
Změna strany parkování
Systém je implicitně nastaven na
zjišťování parkovacích míst na straně
spolujezdce. Pro detekci parkovacíchmíst na straně u řidiče zapněte na
dobu trvání vyhledávání směrový ukazatel na straně u řidiče.

Řízení vozidla a jeho provoz201
Po vypnutí ukazatelů směru bude
systém znovu vyhledávat parkovací
místo na straně spolujezdce.
Priority displeje
Po aktivaci progresivního
parkovacího asistentu se
v informačním centru řidiče zobrazí
příslušná zpráva. Indikace
progresivního parkovacího asistenta
v informačním centru řidiče může být
potlačena zprávami vozidla vyšší priority. Po potvrzení zprávy
stisknutím tlačítka SET/CLR na
páčce ukazatelů směru se znovu
zobrazí pokyny progresivního
parkovacího asistenta a parkovací
manévr může pokračovat.
Deaktivace
Systém se vypne:
■ krátkým stisknutím tlačítka D,
pokud je aktivován progresivní
parkovací asistent společně
s předním-zadním parkovacím asistentem
■ dlouhým stisknutím tlačítka D,
pokud je aktivován progresivní
parkovací asistent■ úspěšným skončením parkovacího manévru
■ rychlostí větší než 30 km/h
■ vypnutím zapalování
Vypnutí řidičem nebo systémem
během manévrování bude sděleno
prostřednictvím Parkování
deaktivováno v informačním centru
řidiče.
Porucha
Zpráva se objeví v informačním
centru řidiče, když:
■ je v systému porucha
■ řidič úspěšně nedokončil parkovací
manévr
■ systém není funkční
Pokud je během parkovacích pokynů
zjištěna překážka, je v informačním
centru řidiče zobrazeno Stop.
Odstraněním překážky bude
parkovací manévr pokračovat. Pokud překážka není odstraněna, ukončí
systém činnost. Stisknutím tlačítka
D na dobu přibližně jedné sekundy
se aktivuje systém a vyhledávání
nového parkovacího místa.Základní poznámky k systémům
parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá

202Řízení vozidla a jeho provozdodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Poznámky
Systém parkovacího asistenta může
být aktivován a deaktivován změnou nastavení na informačním displeji.
Personalizace vozidla 3 130.
Poznámky
Systém parkovacího asistenta
automaticky rozpozná tažné
zařízení nainstalované ve výrobním
závodě. Je vypnut, když je zapojena
přípojka.
Je možné, že snímač zaznamenal
neexistující překážku (rušivý odraz)
zapříčiněnou vnějším zvukovým
nebo mechanickým rušením.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě
provedené po zahájení
rovnoběžného parkovacího
manévru.
Poznámky
Pokud v případě, kdy je vysunut
zadní nosný systém, zařadíte
převodový stupeň pro jízdu vpřed
a překročíte určitou rychlost, zadní
parkovací asistent bude
deaktivován.
Pokud nejdříve zařadíte zpětný
chod, parkovací asistent zjistí zadní
nosný systém a zajistí rozezvučení
bzučáku. Krátkým stisknutím
tlačítka D parkovacího asistenta
vypnete.Poznámky
Po použití vyžaduje progresivní
parkovací asistent kalibraci. Pro optimální navádění při parkování je
nutné ujet vzdálenost minimálně
35 km s množstvím zatáček.
Upozornění na mrtvý úhel Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou stranách vozidla uvnitř zadané oblasti
„mrtvého úhlu“. Systém poskytuje vizuální upozornění v jednotlivých
vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět
vnitřním ani ve vnějších zrcátkách.
Čidla systému jsou umístěna
v nárazníku na levé a pravé straně
vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje: ■ Vozidla mimo mrtvý úhel, která se mohou rychle přibližovat.

Řízení vozidla a jeho provoz203■ Chodce, cyklisty nebo zvířata.
Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek,
podívejte se přes rameno
a použijte ukazatel směru.
Když systém detekuje vozidlo v tomto mrtvém úhlu při jízdě dopředu,
nezávisle na tom, zda vozidlo
předjíždíte, nebo jste předjížděni, rozsvítí se v příslušném vnějším
zpětném zrcátku žlutý výstražný
symbol B. Pokud pak řidič aktivuje
ukazatele směru, začne výstražný
symbol B blikat žlutě a jako varování
před změnou jízdního pruhu.
Poznámky
Pokud předjíždějící vozidlo jede
rychlostí minimálně o 10 km/h vyšší
než je rychlost předjížděného
vozidla, symbol B v příslušném
vnějším zpětném zrcátku se
nerozsvítí.
Upozornění na mrtvý úhel je aktivní při rychlostech od 10 km/h do
140 km/h . Pokud vozidlo jede rychleji
než 140 km/h, systém se deaktivuje,
což je indikováno slabě svítícími
výstražnými symboly B v obou
vnějších zrcátkách. Pokud se rychlost sníží pod tuto hodnotu, výstražné
symboly zhasnou. Je-li v mrtvém úhlu detekováno vozidlo, jako obvykle se
na příslušné straně zobrazí výstražné
symboly B.
Při nastartování vozidla se krátce
zobrazí v obou vnějších zrcátkách,
čímž indikují, že je systém funguje.
Systém lze aktivovat nebo
deaktivovat v nabídce Settings
(Nastavení) v informačním displeji,
přizpůsobení vozidla 3 130.
Vypnutí je signalizováno zprávou
v informačním centru řidiče (DIC).
Oblasti detekce
Čidlo systému pokrývá oblast
přibližně 3 metry po obou stranách
vozidla. Tato oblast začíná u každého vnějšího zpětného zrcátka a zasahujedozadu přibližně 3 metry. Výška
oblasti je přibližně 0,5 metru až
2 metry nad zemí.
Systém se deaktivuje, pokud vozidlo
táhne přívěs.
Upozornění na mrtvý úhel je
navrženo tak, aby nedetekovalo
nepohyblivé předměty jako jsou
svodidla, sloupy, obrubníky, zdi
a nosníky. Zaparkovaná vozidla ani
protijedoucí vozidla nejsou
detekována.

204Řízení vozidla a jeho provoz
Porucha
Občas může dojít k falešným
varováním i za normálních podmínek a jejich počet vzroste za vlhka.
Upozornění na mrtvý úhel nepracuje,
když je pravý nebo levý roh nárazníku
pokryt blátem, nečistotami, sněhem,
ledem, břečkou nebo při lijáku.
Pokyny pro čištění 3 269.
V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, se
v informačním centru řidiče zobrazí
zpráva. V případě, že závada
přetrvává, vyhledejte pomoc
autorizovaného servisu.
Zadní kameraZadní kamera pomáhá řidiči při
couvání tím, že zobrazí oblast za
vozidlem.
Pohled z kamery je zobrazován na
barevném informačním displeji.9 Varování
Zadní kamera nenahrazuje oči
řidiče. Uvědomte si, že předměty, které leží mimo zorné pole kamery a čidel progresivního brzdového
asistenta, např. pod nárazníkem
nebo pod vozidlem, nejsou
zobrazovány.
Při couvání s vozidlem
nespoléhejte pouze na informační
displej a před zahájením couvání
zkontrolujte prostor za vozidlem i okolo něho.
Aktivace
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost
Kamera je namontována v rukojeti
zadních výklopných dveří a má zorné
pole 130°.

Řízení vozidla a jeho provoz205
Díky vysoké poloze kamery je na
displeji vidět zadní nárazník, takže se řidič může snadno orientovat.
Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která
se zobrazuje na displeji, se liší od
skutečné vzdálenosti.
Vodicí čáry
Dynamické vodicí čáry jsou
vodorovné čáry v intervalech 1 m
promítnuté na obrázek tak, aby byla
definována vzdálenost k zobrazeným
předmětům.Trajektorie vozidla se zobrazuje
v souladu s úhlem natočení volantu.
Tato funkce může být změněna
v nabídce Settings (Nastavení) na
informačním displeji. Personalizace
vozidla 3 130.
Výstražné symboly
Výstražné symboly jsou zobrazeny
jako trojúhelníky 9 na obrázku, který
znázorňuje překážky detekované
zadními čidly progresivního
parkovacího asistenta.
Nastavení displeje
Jas se nastavuje tlačítkem nahoru/
dolů multifunkčního ovladače.
Kontrast se nastavuje tlačítkem
doleva/doprava multifunkčního
ovladače.
Deaktivace Kamera je deaktivována, když je
překročena určitá rychlost dopředu
nebo pokud není zpětný chod
zařazen již přibližně 10 sekund.
Zapnutí nebo vypnutí zadní kamery
lze změnit v nabídce Settings
(Nastavení) na informačním displeji.
Personalizace vozidla 3 130.

206Řízení vozidla a jeho provoz
Porucha
Chybová hlášení jsou zobrazována
s 9 v první řádce informačního
displeje.
Zadní kamera nebude
pravděpodobně pracovat správně,
když:
■ je okolní prostor tmavý,
■ do objektivu kamery přímo svítí slunce nebo paprsek světlometů,
■ objektiv kamery pokrývá led, sníh, bláto nebo cokoliv jiného. Vyčistěteobjektiv, opláchněte jej vodou
a vysušte měkkou látkou,
■ zadní výklopné dveře nejsou řádně
zavřené,
■ vozidlo mělo nehodu na zadní části,
■ dochází k extrémním změnám teploty.Asistent dopravního
značení
Funkčnost Systém asistenta dopravního
značení zjišťuje dopravní značky
pomocí přední kamery a zobrazuje je
na informačním centru řidiče.
Dopravní značky, které budou
zjištěny, jsou:
Dopravní značky omezení rychlosti
a zákazu předjíždění ■ omezení rychlosti
■ zákaz předjíždění■ ukončení rychlostního omezení
■ ukončení zákazu předjížděníSilniční značky
začátek a konec:
■ dálnice
■ státní silnice
■ herní uliceDoplňkové značky ■ doplňkové rady pro dopravní značky
■ omezení tažení přívěsu
■ varování před vlhkostí
■ varování před ledem
■ směrové šipky
Značky pro omezení rychlosti jsou zobrazeny v informačním centru
řidiče, dokud není detekováno příští
omezení rychlosti nebo konec
omezení rychlosti, nebo uplynutí
definované časové rezervy značky.

Řízení vozidla a jeho provoz207

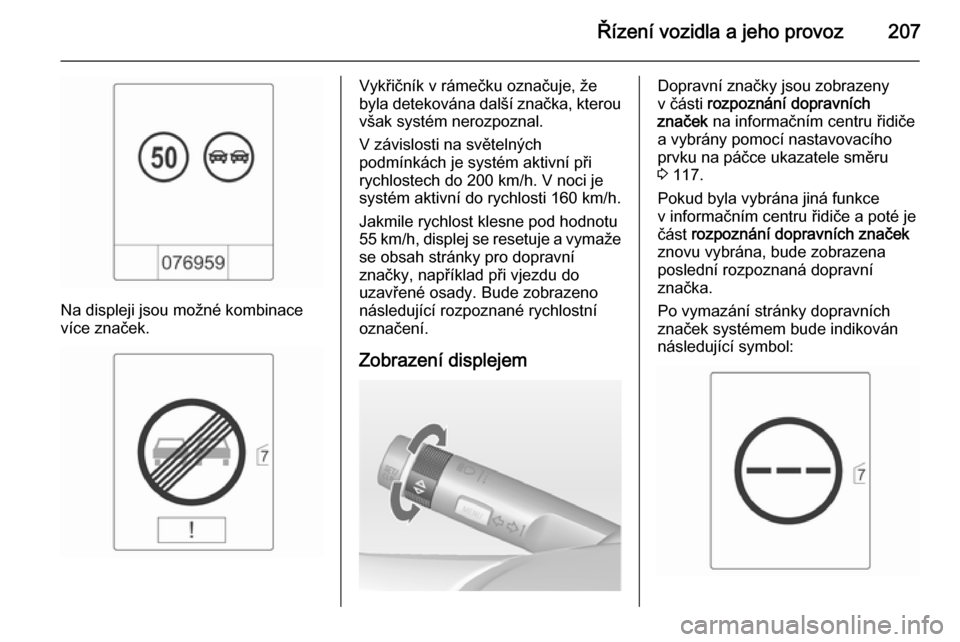

Na displeji jsou možné kombinace
více značek.
Vykřičník v rámečku označuje, že
byla detekována další značka, kterou však systém nerozpoznal.
V závislosti na světelných
podmínkách je systém aktivní při
rychlostech do 200 km/h. V noci je
systém aktivní do rychlosti 160 km/h.
Jakmile rychlost klesne pod hodnotu
55 km/h, displej se resetuje a vymaže
se obsah stránky pro dopravní
značky, například při vjezdu do
uzavřené osady. Bude zobrazeno
následující rozpoznané rychlostní
označení.
Zobrazení displejemDopravní značky jsou zobrazeny
v části rozpoznání dopravních
značek na informačním centru řidiče
a vybrány pomocí nastavovacího
prvku na páčce ukazatele směru
3 117.
Pokud byla vybrána jiná funkce
v informačním centru řidiče a poté je
část rozpoznání dopravních značek
znovu vybrána, bude zobrazena poslední rozpoznaná dopravní
značka.
Po vymazání stránky dopravních
značek systémem bude indikován
následující symbol:

208Řízení vozidla a jeho provoz
Obsah stránky dopravních značek je
také smazán během jízdy delším
stisknutím tlačítka SET/CLR na
páčce ukazatele směru.
Funkce vyskakování
Značky rychlostního omezení
a zákazu předjíždění jsou dočasně
zobrazeny v každé části informačního centra řidiče.
Vyskakovací funkcí lze deaktivovat
na stránce dopravních značek: na páčce ukazatelů směrů stiskněte
tlačítko SET/CLR .
Jakmile se zobrazí stránka
s nastavením, stisknutím tlačítka
Vyp se vyskakovací funkce
deaktivuje. Reaktivujte volbou Zap.
Při zapnutí zapalování je funkce
vyskakovacích oken vypnuta.
Vyskakující zobrazení se na
informačním centru řidiče zobrazí
přibližně na 8 sekund.
Porucha
Systém pomocníka na dopravní
značky nemusí správně fungovat,
když:
■ není čistá oblast čelního skla, kde je umístěna přední kamera
■ dopravní značky jsou zcela či částečně zakryty nebo jsou obtížně
rozpoznatelné
■ jsou nepříznivé okolní podmínky, což je způsobeno např. hustým
deštěm, sněhem, přímým
slunečním svitem nebo stíny.
V tomto případě se na displeji
zobrazí Detekce dopr. znač.
nemožná kvůli počasí
