OPEL ZAFIRA C 2015 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz159Startování a provoz
Záběh nového vozidla Během prvních několika cest
nebrzděte zbytečně intenzívně.
Jedete-li s vozidlem poprvé, může se
z výfukové soustavy odpařovat vosk
a olej, což může vytvářet kouř. Po
první jízdě zaparkujte vozidlo na
chvíli venku a vyvarujte se
vdechování výparů.
Během doby záběhu může být
spotřeba paliva a motorového oleje
vyšší a k procesu čištění filtru
pevných částic může docházet
častěji. Režim Autostop může být
zablokován, aby se mohl dobít
akumulátor vozidla.

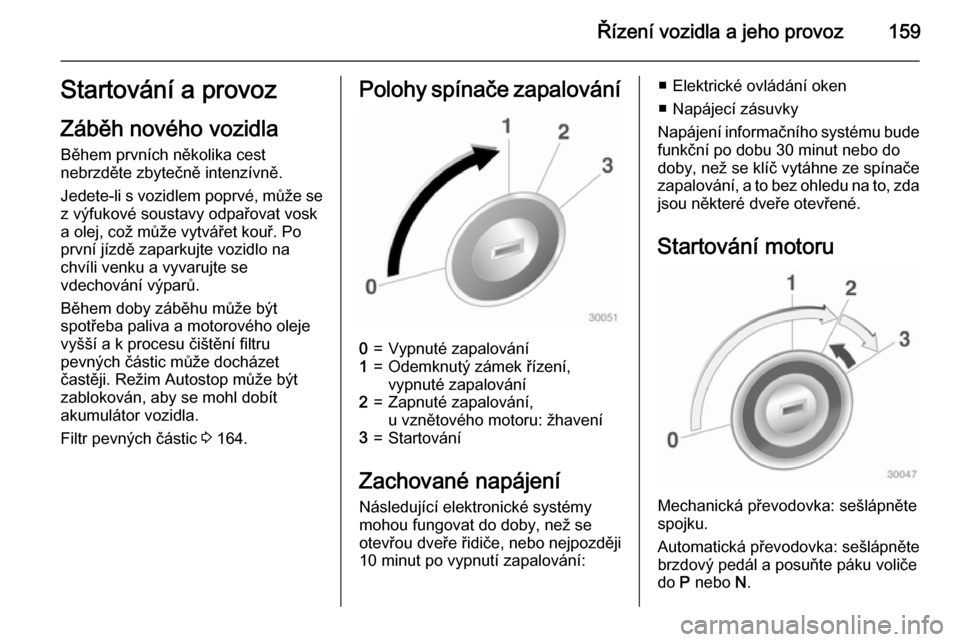

Filtr pevných částic 3 164.Polohy spínače zapalování0=Vypnuté zapalování1=Odemknutý zámek řízení,
vypnuté zapalování2=Zapnuté zapalování,
u vznětového motoru: žhavení3=Startování
Zachované napájení
Následující elektronické systémy
mohou fungovat do doby, než se
otevřou dveře řidiče, nebo nejpozději
10 minut po vypnutí zapalování:
■ Elektrické ovládání oken
■ Napájecí zásuvky
Napájení informačního systému bude
funkční po dobu 30 minut nebo do
doby, než se klíč vytáhne ze spínače
zapalování, a to bez ohledu na to, zda
jsou některé dveře otevřené.
Startování motoru
Mechanická převodovka: sešlápněte
spojku.
Automatická převodovka: sešlápněte
brzdový pedál a posuňte páku voliče
do P nebo N.

160Řízení vozidla a jeho provoz
Nepřidávejte plyn.
Vznětový motor: otočte klíč do polohy
2 pro žhavení, dokud nezhasne
kontrolka !.
Krátce otočte klíč do polohy 3
a uvolněte: automatický proces spustí
startér s malým zpožděním a nechá
ho běžet dokud motor nenastartuje,
viz automatické ovládání startéru.
Před opětovným startováním nebo za účelem vypnutí motoru otočte klíčem
zpět do polohy 0.
V režimu Autostop lze motor
nastartovat sešlápnutím spojkového
pedálu.Startování vozidla při nízkých
teplotách Motor lze bez nezávislého topení
startovat při teplotách do -25 °С
v případě vznětových motorů
a -30 °C v případě zážehových
motorů. Musí se používat motorový
olej se správnou viskozitou, správné
palivo a dostatečně nabitá baterie.
Dále se musí provádět příslušné
servisní prohlídky. Při teplotách pod
-30 °C potřebuje automatická
převodovka fázi zahřívání dlouhou
přibližně 5 minut. Páka voliče musí
být v poloze P.
Automatické ovládání startéru
Tato funkce řídí proces startování
motoru. Řidič nemusí držet klíč
v poloze 3. Jakmile je zapnut, bude
systém automaticky startovat dokud
motor nenastartuje. Kvůli kontrolnímu procesu začne motor startovat po
malé prodlevě.Možné důvody pro nenastartování
motoru:
■ Pedál spojky není sešlápnut (mechanická převodovka)
■ Pedál brzdy není sešlápnut nebo páka voliče není v P či N
(automatická převodovka)
■ Nastalo překročení časového limitu
Rychlé zahřátí motoru Po spuštění může být dostupný točivý
moment motoru na krátkou dobu
omezen, zejména když je teplota
motoru nízká. Omezení má umožnit
mazacímu systému, aby plně chránil
motor.
Odpojení při přeběhuPřívod paliva je automaticky odpojen
při přeběhu, např. když vozidlo jede
se zařazeným převodovým stupněm,
avšak je uvolněný pedál plynu.

Řízení vozidla a jeho provoz161Systém stop-start
Systém stop-start pomáhá šetřit
palivo a snížit emise výfukových
plynů. Pokud to situace dovolí, motor se vypne, jakmile se vozidlo pohybuje
pomalou rychlostí nebo stojí, např. na
křižovatce nebo v dopravní zácpě. Po sešlápnutí spojky se motor
automaticky nastartuje. Snímač
akumulátoru vozidla zajistí, že se režim Autostop aktivuje pouze, pokud
je akumulátor vozidla dostatečně
nabitý pro další nastartování.
Aktivace
Funkce stop-start je k dispozici
okamžitě po nastartování motoru
a rozjetí vozidla, když jsou splněny
podmínky uvedené v této kapitole.Deaktivace

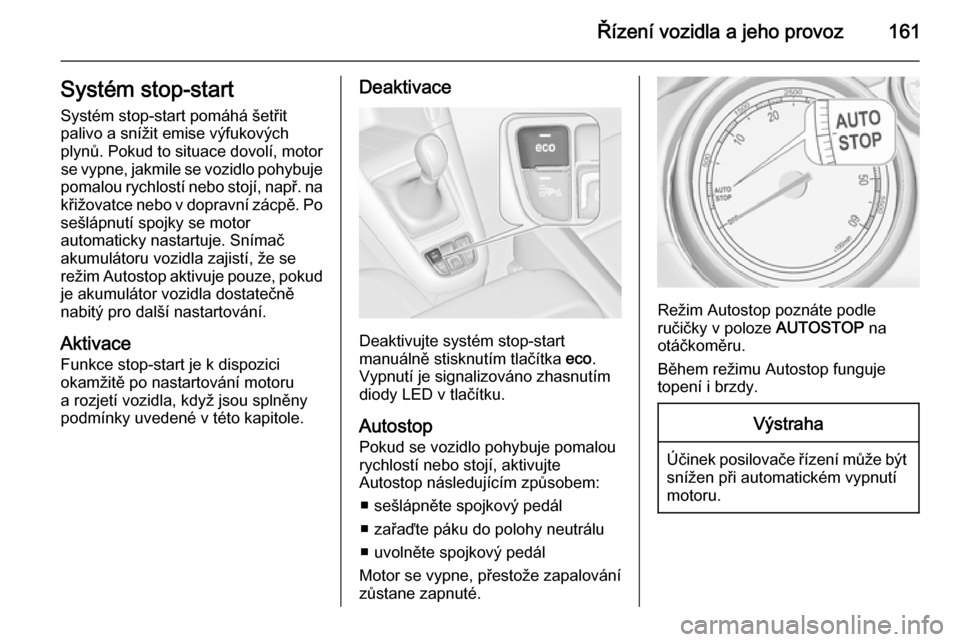

Deaktivujte systém stop-start
manuálně stisknutím tlačítka eco.
Vypnutí je signalizováno zhasnutím
diody LED v tlačítku.
Autostop
Pokud se vozidlo pohybuje pomalou
rychlostí nebo stojí, aktivujte
Autostop následujícím způsobem:
■ sešlápněte spojkový pedál
■ zařaďte páku do polohy neutrálu
■ uvolněte spojkový pedál
Motor se vypne, přestože zapalování
zůstane zapnuté.
Režim Autostop poznáte podle
ručičky v poloze AUTOSTOP na
otáčkoměru.
Během režimu Autostop funguje
topení i brzdy.
Výstraha
Účinek posilovače řízení může být snížen při automatickém vypnutí
motoru.

162Řízení vozidla a jeho provoz
Podmínky pro aktivaci funkce
Autostop
Systém stop-start kontroluje, zda jsou splněny všechny následující
podmínky.
■ Funkce stop-start se nevypne manuálně
■ kapota je zcela zavřená
■ dveře řidiče jsou zavřené a řidič je připoután bezpečnostním pásem
■ akumulátor vozidla je v dobrém stavu a dostatečně nabitý
■ motor je zahřátý
■ teplota chladicí kapaliny motoru není příliš vysoká
■ teplota výfukových plynů z motoru není příliš vysoká, např. po jízdě
s velkým zatížením motoru
■ okolní teplota je vyšší než -5 °C
■ klimatizace umožní automatické vypnutí
■ podtlak brzd je dostačující■ neprobíhá automatické čištění filtru
pevných částic
■ vozidlo jede minimálně rychlostí chůze od posledního režimu
Autostop
Jinak bude funkce Autostop
zakázána.
Některá nastavení klimatizace
mohou funkci Autostop zakázat. Další
podrobnosti - viz kapitola Klimatizace
3 151.
Režim Autostop může být zakázán
okamžitě po jízdě po dálnicí.
Záběh nového vozidla 3 159.
Ochrana proti vybití akumulátoru vozidla
Aby bylo zajištěno spolehlivé
startování motoru, součástí systému
stop-start je několik funkcí, které
chrání akumulátor před vybitím.
Opatření zaměřená na úsporu
energie
V režimu Autostop jsou zablokovány
resp. přepnuty do úsporného režimu
některé elektrické funkce jako např.
nezávislé elektrické topení nebovyhřívání zadního okna. Otáčky
ventilátoru klimatizace se sníží, což
snižuje spotřebu energie.
Opětovné nastartování motoru řidičem
Motor znovu nastartujte sešlápnutím
spojkového pedálu.
Startování motoru poznáte podle
ručičky v poloze volnoběžných otáček
na tachometru.
Pokud páku voliče vyřadíte před sešlápnutím spojky z neutrálu,
rozsvítí se kontrolka - nebo se na
informačním centru řidiče zobrazí
příslušný symbol.
Kontrolka - 3 112.
Opětovné nastartování motoru
systémem stop-start
Aby bylo možné motor automaticky
nastartovat znovu, páka voliče musí
být v neutrálu.
Pokud v režimu Autostop nastane
některá z dále uvedených situací,
systém stop-start motor automaticky
nastartuje znovu.

Řízení vozidla a jeho provoz163
■ Funkce stop-start se vypnemanuálně
■ kapota je otevřená
■ řidič není připoután bezpečnostním
pásem a dveře řidiče jsou otevřené
■ teplota motoru je příliš nízká
■ nabití akumulátoru vozidla je pod stanovenou úrovní
■ podtlak brzd není dostačující
■ vozidlo jede minimálně rychlostí chůze
■ systém klimatizace vyžaduje nastartování motoru
■ klimatizace je manuálně zapnuta
Pokud kapota není zcela zavřená, na
informačním centru řidiče se zobrazí
varovné hlášení.
Pokud se k zásuvce připojí elektrické příslušenství, např. přenosný CD
přehrávač, může při opětovném
startování motoru dojít ke krátkému poklesu napětí.Parkování9 Varování
■ Vozidlo neparkujte na povrchu,
který se může snadno vznítit.
Takovýto povrch by se mohl
vznítit od výfukového systému, který má vysokou teplotu.
■ Vždy použijte ruční brzdu. Zatáhněte manuální ruční brzdu
bez tisknutí uvolňovacího
tlačítka. Ve svahu směrem dolů
nebo nahoru ji zabrzděte co
možno nejpevněji. Současně
sešlápněte nožní brzdu, aby se
snížily vyvíjené provozní síly.
U vozidel s elektrickou ruční
brzdou zatáhněte na zhruba
jednu sekundu spínač m.
Elektrická ruční brzda je
zabrzděna, když se rozsvítí
kontrolka m 3 112.
■ Vypněte motor.
■ Pokud vozidlo je na vodorovném povrchu nebo ve
svahu směrem vzhůru, před
vyjmutím klíče zapalování
zařaďte první převodový stupeň nebo uveďte volicí páku do
polohy P. Ve svahu směrem
vzhůru otočte přední kola
směrem od obrubníku.
Pokud vozidlo je ve svahu
směrem dolů, před vyjmutím
klíče zapalování zařaďte zpětný chod nebo uveďte volicí páku do polohy P. Natočte přední kola
směrem k obrubníku.
■ Zavřete okna.
■ Vyjměte klíč zapalování. Otáčejte volantem dokud
neucítíte, že se zamknul zámek
řízení.
U vozidel s automatickou
převodovkou je možné vyjmout
klíč ze spínací skříňky pouze
v případě, že je páka voliče
v poloze P.
■ Zamkněte vozidlo.
■ Aktivujte alarm.

164Řízení vozidla a jeho provoz
Poznámky
V případě nehody s naplněním
airbagu se motor automaticky vypne
pokud se vozidlo během určitého
času zastaví.Výfuk motoru9 Nebezpečí
Výfukové plyny vznikající při
spalování paliva v motoru,
obsahují jedovatý oxid uhelnatý,
který je bez barvy a bez zápachu.
Vdechování tohoto oxidu je životu
nebezpečné.
Pokud výfukové plyny vniknou do
interiéru vozidla, otevřete okna.
Příčinu poruchy nechte odstranit
v servisu.
Vyvarujte se jízdy s otevřeným
zavazadlovým prostorem, jinak by do vozidla mohly vnikat výfukové
plyny.
Filtr pevných částic
Systém filtru pevných částic
odstraňuje škodlivé saze
z výfukových plynů. Tento systém
obsahuje funkci samočinného čištění,
která pracuje automaticky během
jízdy bez jakéhokoliv upozornění. Filtr se čistí pravidelně prostřednictvím
spalování sazí při vysoké teplotě.K tomuto procesu dochází
automaticky při daných jízdních
podmínkách a může trvat až
25 minut. Obvykle proces trvá
7 až 12 minut. Během této doby režim Autostop není k dispozici a spotřeba
paliva může být poněkud nižší.
Vydávání zápachu a kouře během
tohoto procesu je normálním jevem.
Za určitých jízdních podmínek, např.
při krátkých cestách, se systém
nemůže sám automaticky vyčistit.
Jestliže vyžaduje filtr čištění
a předchozí jízdní podmínky
neumožnily automatické vyčištění,

Řízení vozidla a jeho provoz165
bude to signalizováno kontrolkou %.
Současně se na informačním centru
řidiče zobrazí Filtr pevných částic je
plný Pokračujte v jízdě nebo
výstražný kód 55.
% svítí pokud je filtr pevných částic
zaplněn. Co možná nejdříve zahajte
postup čištění.
% bliká pokud byla dosažena
maximální úroveň zaplnění filtru
pevných částic. Ihned zahajte postup
čištění, aby jste se vyhnuli poškození motoru.
Postup čištění
Pro spuštění postupu čištění
pokračujte v jízdě a udržujte otáčky
motoru nad 2 000 ot./min. Pokud je
třeba, zařaďte nižší převodový
stupeň. Čištění filtru pevných částic
se následně spustí.
Pokud navíc svítí g, není možné
provést vyčištění. Vyhledejte pomoc
v servisu.Výstraha
Pokud je proces čištění přerušen,
je zde riziko přivození vážného
poškození motoru.
Čištění je nejrychlejší při vysokých
otáčkách a zatížení motoru.
Kontrolka % zhasne v okamžiku
dokončení samočinného vyčištění.
KatalyzátorKatalyzátor snižuje množství
škodlivých látek ve výfukových
plynech.
Výstraha
Jiné třídy paliva než ty, které jsou
uvedené na stránkách 3 210,
3 281, by mohly poškodit
katalyzátor nebo elektronické
komponenty.
Nespálený benzín se přehřeje
a poškodí katalyzátor. Proto se
vyvarujte nadměrného používání
startéru, vyjetí veškerého benzínu v palivové nádrži a startování
motoru roztlačováním nebo
roztahováním.
V případě vynechávání motoru,
nerovnoměrného chodu motoru,
snížení výkonu motoru nebo jiných
neobvyklých problémů, co možno
nejdříve nechte příčinu poruchy
odstranit v servisu. V nouzovém
případě je možné krátkou dobu
pokračovat v jízdě, a to nízkou
rychlostí vozidla a s nízkými otáčkami motoru.

166Řízení vozidla a jeho provozAdBlueVšeobecné informace
Selektivní katalická redukce
(BlueInjection) je metoda, která
významným způsobem snižuje emise oxidů dusíku ve výfukových plynech.
Toho se dosahuje vstřikováním
redukční činidla výfukových plynů
vznětových motorů (DEF) do
výfukového systému.
Použité redukční činidlo DEF má
obchodní označení AdBlue Ⓡ1)
. Je to
netoxická, nehořlavá a bezbarvá
kapalina bez zápachu, která
obsahuje 32% močoviny a 68% vody.9Varování
Vyhněte se zasažení očí nebo
pokožky redukčním činidlem
AdBlue.
V případě zasažení očí nebo
pokožky opláchněte vodou.
Výstraha
Zabraňte kontaktu redukčního činidla AdBlue s lakem.
V případě kontaktu opláchněte
vodou.
AdBlue zamrzá při teplotě přibližně -11 °C. Protože je vozidlo vybaveno
předehřívačem redukčního činidla
AdBlue je redukce emisí zajištěna i za
nízkých teplot. Předehřívač AdBlue
pracuje automaticky.
Upozornění na výšku hladiny
Spotřeba redukčního činidla AdBlue
je přibližně 0,7 litru na 1000 km a je
závislá na stylu jízdy.
Pokud hladina redukčního činidla
AdBlue klesne pod určitou hodnotu,
zobrazí se v Informačním centru
řidiče (DIC) upozornění AdBlue
Dojezd: 2400 km .
Musí se co nejdříve dolít minimálně
5 litrů redukčního činidla AdBlue.
Jízda není nijak omezena.
Pokud není po ujetí určité vzdálenosti redukční činidlo AdBlue doplněno,
zobrazí se v informačním centru
řidiče (DIC) další úrovně upozornění
v závislosti na výšce hladiny
redukčního činidla AdBlue. Později se
zobrazí požadavky na doplnění
1) Registrovaná ochranná značka společnosti Verband der Automobilindustrie e.V. (VDA).

Řízení vozidla a jeho provoz167
AdBlue a nakonec zpráva zamezení
opětovného startu motoru. Tato
omezení jsou vyžadována zákonnými
předpisy.

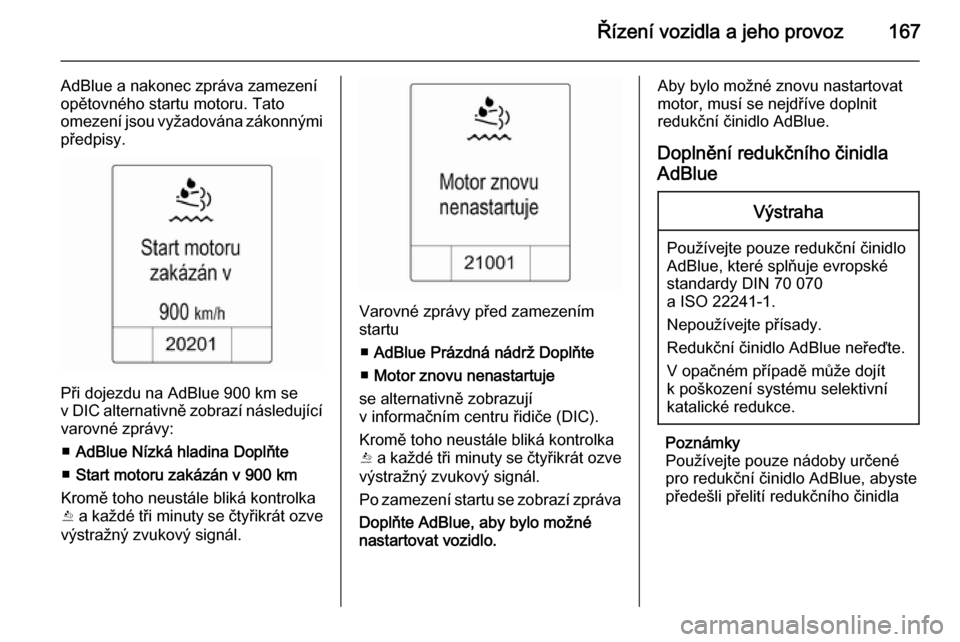

Při dojezdu na AdBlue 900 km se
v DIC alternativně zobrazí následující varovné zprávy:
■ AdBlue Nízká hladina Doplňte
■ Start motoru zakázán v 900 km
Kromě toho neustále bliká kontrolka
Y a každé tři minuty se čtyřikrát ozve
výstražný zvukový signál.
Varovné zprávy před zamezením
startu
■ AdBlue Prázdná nádrž Doplňte
■ Motor znovu nenastartuje
se alternativně zobrazují
v informačním centru řidiče (DIC).
Kromě toho neustále bliká kontrolka
Y a každé tři minuty se čtyřikrát ozve
výstražný zvukový signál.
Po zamezení startu se zobrazí zpráva
Doplňte AdBlue, aby bylo možné
nastartovat vozidlo.
Aby bylo možné znovu nastartovat
motor, musí se nejdříve doplnit
redukční činidlo AdBlue.
Doplnění redukčního činidla
AdBlueVýstraha
Používejte pouze redukční činidlo
AdBlue, které splňuje evropské
standardy DIN 70 070
a ISO 22241-1.
Nepoužívejte přísady.
Redukční činidlo AdBlue neřeďte.
V opačném případě může dojít
k poškození systému selektivní
katalické redukce.
Poznámky
Používejte pouze nádoby určené pro redukční činidlo AdBlue, abyste
předešli přelití redukčního činidla

168Řízení vozidla a jeho provoz
AdBlue. Kromě toho se do nádoby
zachytí výpary z nádrže a neunikají
do okolí.
Protože redukční činidlo AdBlue má
omezenou trvanlivost, zkontrolujte
před doplněním datum použitelnosti.
Poznámky
Při doplňování se musí dolít
minimálně 5 litrů redukčního činidla
AdBlue. V opačném případě nemusí
být dolití redukčního činidla AdBlue
systémem zaznamenáno.
Pokud se redukční činidlo AdBlue
musí doplnit při teplotách nižších
než -11 °C, nemusí být dolití
redukčního činidla AdBlue
systémem zaznamenáno.
V takovém případě zaparkujte
vozidlo na místě s vyšší okolní
teplotou, dokud redukční činidlo
AdBlue neroztaje.
Poznámky
Při odšroubování ochranného víčka plnicího hrdla mohou uniknou
výpary čpavku. Nevdechujete,
protože mají pronikavý zápach.
Výpary nejsou při vdechnutí
škodlivé.Vozidlo musí být zaparkováno na vodorovném povrchu.

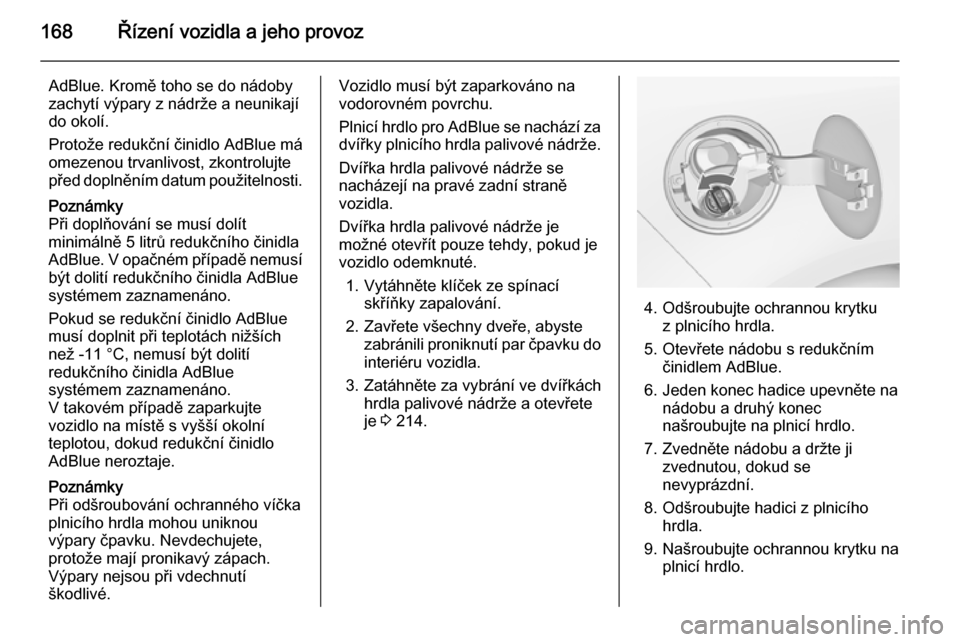

Plnicí hrdlo pro AdBlue se nachází za dvířky plnicího hrdla palivové nádrže.
Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté.
1. Vytáhněte klíček ze spínací skříňky zapalování.
2. Zavřete všechny dveře, abyste zabránili proniknutí par čpavku do
interiéru vozidla.
3. Zatáhněte za vybrání ve dvířkách hrdla palivové nádrže a otevřeteje 3 214.
4. Odšroubujte ochrannou krytku
z plnicího hrdla.
5. Otevřete nádobu s redukčním činidlem AdBlue.
6. Jeden konec hadice upevněte na nádobu a druhý konec
našroubujte na plnicí hrdlo.
7. Zvedněte nádobu a držte ji zvednutou, dokud se
nevyprázdní.
8. Odšroubujte hadici z plnicího hrdla.
9. Našroubujte ochrannou krytku na plnicí hrdlo.
