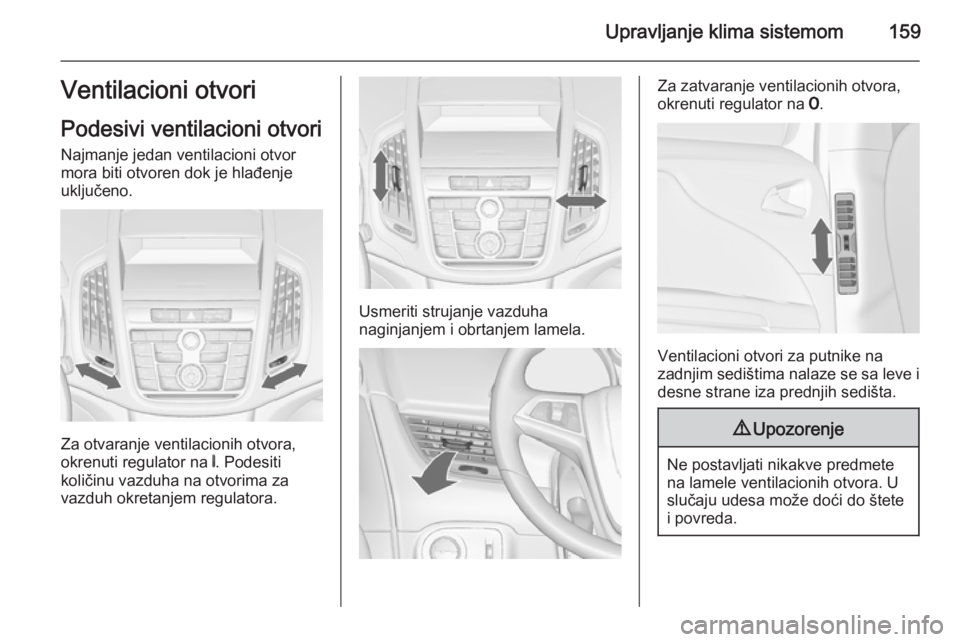

Upravljanje klima sistemom159Ventilacioni otvori
Podesivi ventilacioni otvori Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno.
Za otvaranje ventilacionih otvora,
okrenuti regulator na B. Podesiti
količinu vazduha na otvorima za
vazduh okretanjem regulatora.
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionih otvora,
okrenuti regulator na 7.
Ventilacioni otvori za putnike na
zadnjim sedištima nalaze se sa leve i
desne strane iza prednjih sedišta.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.

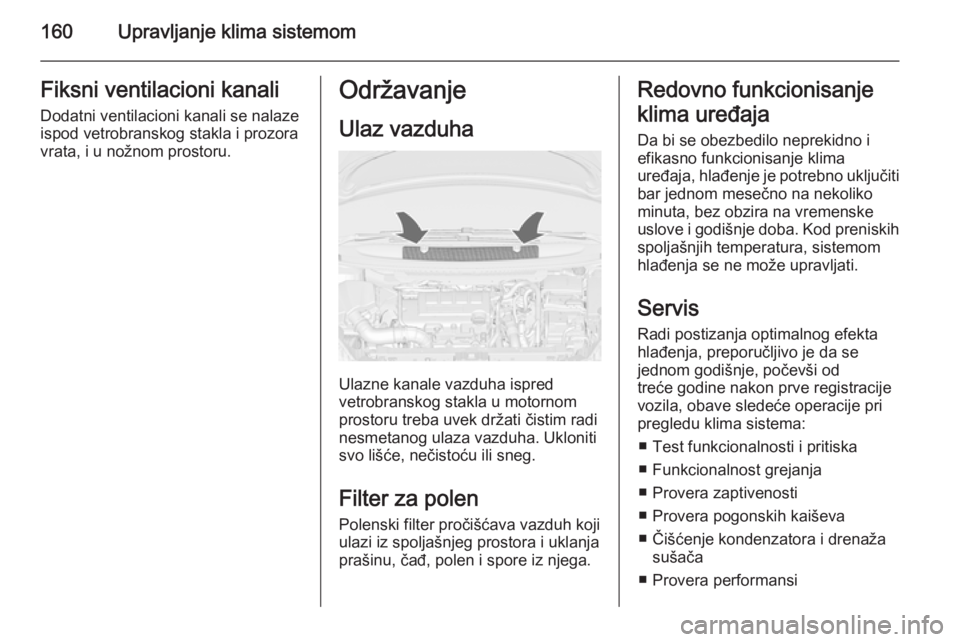

160Upravljanje klima sistemomFiksni ventilacioni kanali
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha. Ukloniti
svo lišće, nečistoću ili sneg.
Filter za polen Polenski filter pročišćava vazduh koji
ulazi iz spoljašnjeg prostora i uklanja
prašinu, čađ, polen i spore iz njega.
Redovno funkcionisanje
klima uređaja Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura, sistemom
hlađenja se ne može upravljati.
Servis
Radi postizanja optimalnog efekta
hlađenja, preporučljivo je da se
jednom godišnje, počevši od
treće godine nakon prve registracije
vozila, obave sledeće operacije pri
pregledu klima sistema:
■ Test funkcionalnosti i pritiska
■ Funkcionalnost grejanja
■ Provera zaptivenosti
■ Provera pogonskih kaiševa
■ Čišćenje kondenzatora i drenaža sušača
■ Provera performansi

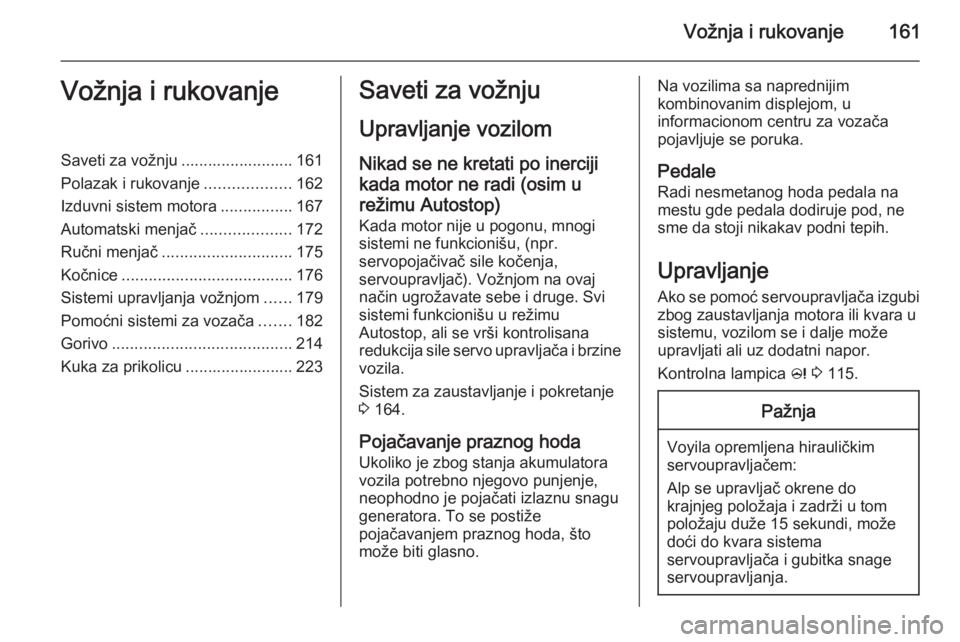

Vožnja i rukovanje161Vožnja i rukovanjeSaveti za vožnju ......................... 161
Polazak i rukovanje ...................162
Izduvni sistem motora ................167
Automatski menjač ....................172
Ručni menjač ............................. 175
Kočnice ...................................... 176
Sistemi upravljanja vožnjom ......179
Pomoćni sistemi za vozača .......182
Gorivo ........................................ 214
Kuka za prikolicu ........................ 223Saveti za vožnju
Upravljanje vozilom Nikad se ne kretati po inerciji
kada motor ne radi (osim u režimu Autostop)
Kada motor nije u pogonu, mnogi
sistemi ne funkcionišu, (npr.
servopojačivač sile kočenja,
servoupravljač). Vožnjom na ovaj
način ugrožavate sebe i druge. Svi
sistemi funkcionišu u režimu
Autostop, ali se vrši kontrolisana
redukcija sile servo upravljača i brzine vozila.
Sistem za zaustavljanje i pokretanje
3 164.
Pojačavanje praznog hoda
Ukoliko je zbog stanja akumulatora
vozila potrebno njegovo punjenje,
neophodno je pojačati izlaznu snagu
generatora. To se postiže
pojačavanjem praznog hoda, što
može biti glasno.Na vozilima sa naprednijim kombinovanim displejom, u
informacionom centru za vozača
pojavljuje se poruka.
Pedale Radi nesmetanog hoda pedala na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.
Upravljanje
Ako se pomoć servoupravljača izgubi zbog zaustavljanja motora ili kvara u
sistemu, vozilom se i dalje može
upravljati ali uz dodatni napor.
Kontrolna lampica c 3 115.Pažnja
Voyila opremljena hirauličkim
servoupravljačem:
Alp se upravljač okrene do
krajnjeg položaja i zadrži u tom
položaju duže 15 sekundi, može
doći do kvara sistema
servoupravljača i gubitka snage
servoupravljanja.

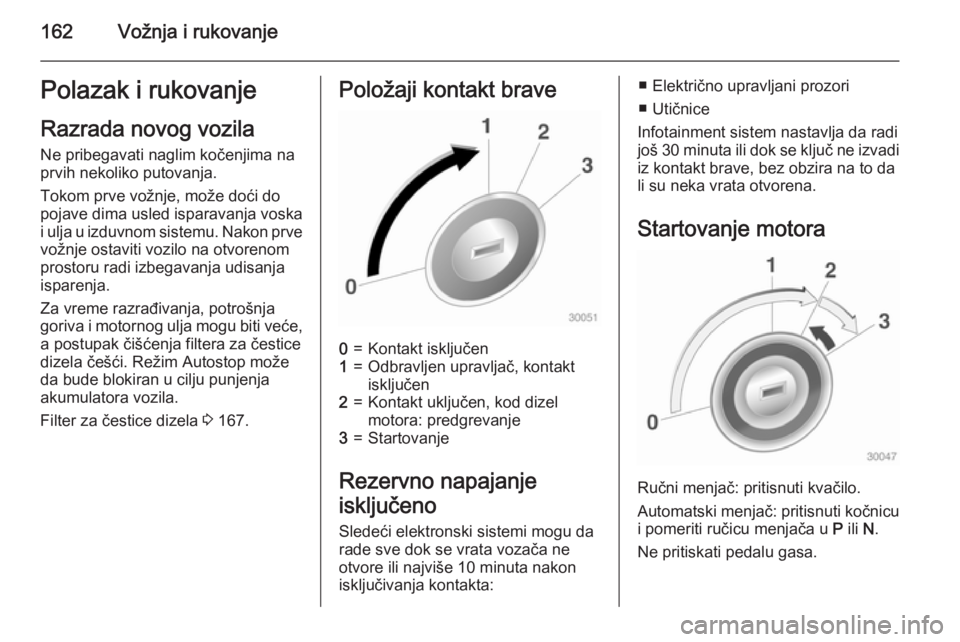

162Vožnja i rukovanjePolazak i rukovanje
Razrada novog vozila Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja
goriva i motornog ulja mogu biti veće,
a postupak čišćenja filtera za čestice
dizela češći. Režim Autostop može
da bude blokiran u cilju punjenja
akumulatora vozila.
Filter za čestice dizela 3 167.Položaji kontakt brave0=Kontakt isključen1=Odbravljen upravljač, kontakt
isključen2=Kontakt uključen, kod dizel
motora: predgrevanje3=Startovanje
Rezervno napajanje
isključeno Sledeći elektronski sistemi mogu da
rade sve dok se vrata vozača ne
otvore ili najviše 10 minuta nakon
isključivanja kontakta:
■ Električno upravljani prozori
■ Utičnice
Infotainment sistem nastavlja da radi
još 30 minuta ili dok se ključ ne izvadi
iz kontakt brave, bez obzira na to da
li su neka vrata otvorena.
Startovanje motora
Ručni menjač: pritisnuti kvačilo.
Automatski menjač: pritisnuti kočnicu i pomeriti ručicu menjača u P ili N.
Ne pritiskati pedalu gasa.

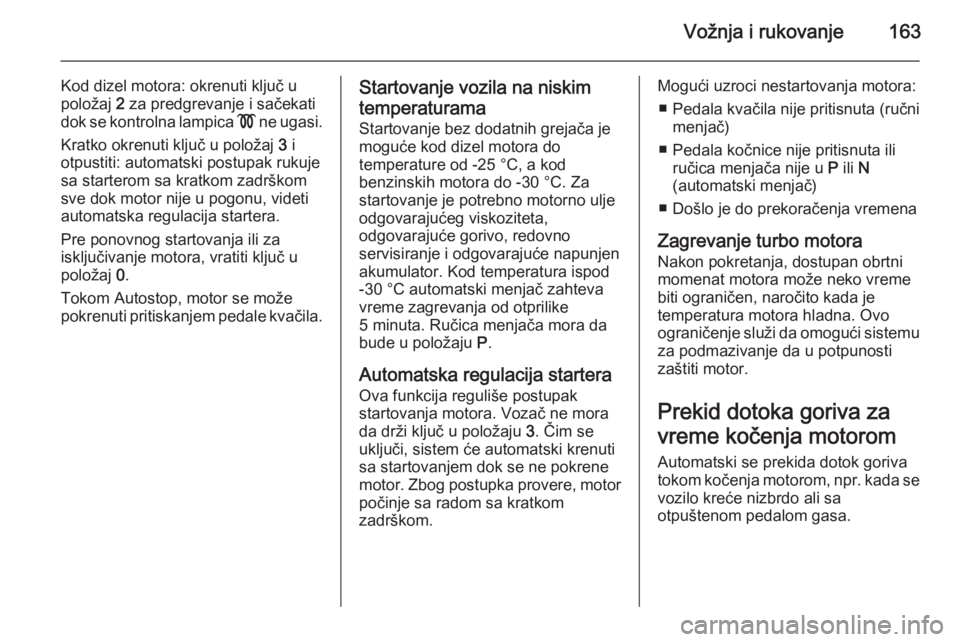

Vožnja i rukovanje163
Kod dizel motora: okrenuti ključ u
položaj 2 za predgrevanje i sačekati
dok se kontrolna lampica ! ne ugasi.
Kratko okrenuti ključ u položaj 3 i
otpustiti: automatski postupak rukuje
sa starterom sa kratkom zadrškom
sve dok motor nije u pogonu, videti
automatska regulacija startera.
Pre ponovnog startovanja ili za
isključivanje motora, vratiti ključ u
položaj 0.
Tokom Autostop, motor se može
pokrenuti pritiskanjem pedale kvačila.Startovanje vozila na niskim
temperaturama
Startovanje bez dodatnih grejača je
moguće kod dizel motora do
temperature od -25 °С, a kod
benzinskih motora do -30 °C. Za
startovanje je potrebno motorno ulje
odgovarajućeg viskoziteta,
odgovarajuće gorivo, redovno
servisiranje i odgovarajuće napunjen
akumulator. Kod temperatura ispod
-30 °C automatski menjač zahteva
vreme zagrevanja od otprilike
5 minuta. Ručica menjača mora da
bude u položaju P.
Automatska regulacija startera
Ova funkcija reguliše postupak
startovanja motora. Vozač ne mora
da drži ključ u položaju 3. Čim se
uključi, sistem će automatski krenuti
sa startovanjem dok se ne pokrene
motor. Zbog postupka provere, motor počinje sa radom sa kratkom
zadrškom.Mogući uzroci nestartovanja motora:
■ Pedala kvačila nije pritisnuta (ručni menjač)
■ Pedala kočnice nije pritisnuta ili ručica menjača nije u P ili N
(automatski menjač)
■ Došlo je do prekoračenja vremena
Zagrevanje turbo motora
Nakon pokretanja, dostupan obrtni
momenat motora može neko vreme
biti ograničen, naročito kada je
temperatura motora hladna. Ovo
ograničenje služi da omogući sistemu
za podmazivanje da u potpunosti
zaštiti motor.
Prekid dotoka goriva za
vreme kočenja motorom Automatski se prekida dotok goriva
tokom kočenja motorom, npr. kada se
vozilo kreće nizbrdo ali sa
otpuštenom pedalom gasa.

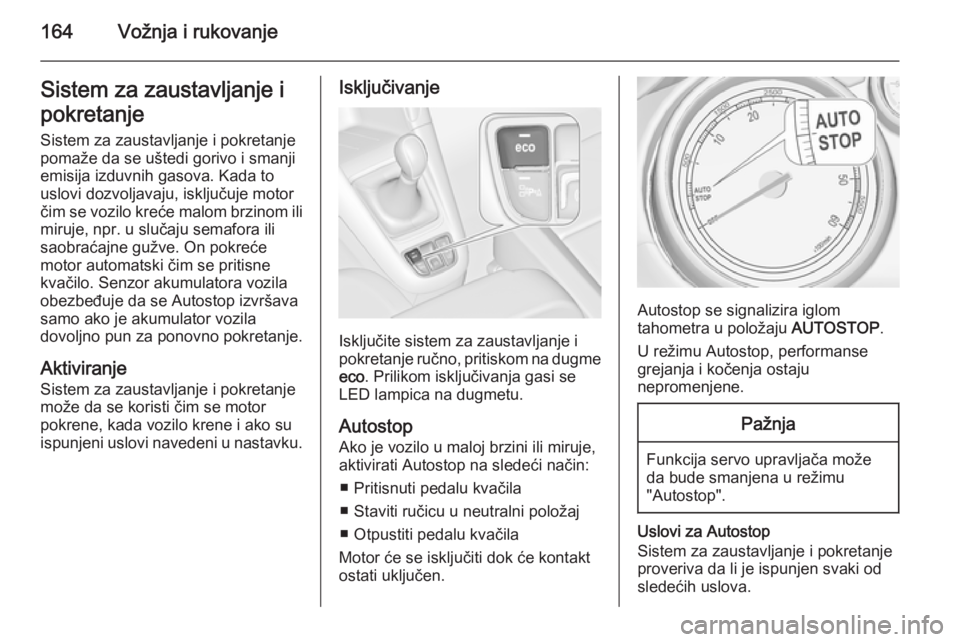

164Vožnja i rukovanjeSistem za zaustavljanje i
pokretanje Sistem za zaustavljanje i pokretanje
pomaže da se uštedi gorivo i smanji
emisija izduvnih gasova. Kada to
uslovi dozvoljavaju, isključuje motor
čim se vozilo kreće malom brzinom ili miruje, npr. u slučaju semafora ili
saobraćajne gužve. On pokreće
motor automatski čim se pritisne
kvačilo. Senzor akumulatora vozila
obezbeđuje da se Autostop izvršava
samo ako je akumulator vozila
dovoljno pun za ponovno pokretanje.
Aktiviranje
Sistem za zaustavljanje i pokretanje
može da se koristi čim se motor
pokrene, kada vozilo krene i ako su
ispunjeni uslovi navedeni u nastavku.Isključivanje
Isključite sistem za zaustavljanje i
pokretanje ručno, pritiskom na dugme
eco . Prilikom isključivanja gasi se
LED lampica na dugmetu.
Autostop
Ako je vozilo u maloj brzini ili miruje,
aktivirati Autostop na sledeći način:
■ Pritisnuti pedalu kvačila
■ Staviti ručicu u neutralni položaj ■ Otpustiti pedalu kvačila
Motor će se isključiti dok će kontakt
ostati uključen.
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
U režimu Autostop, performanse
grejanja i kočenja ostaju
nepromenjene.
Pažnja
Funkcija servo upravljača može da bude smanjena u režimu
"Autostop".
Uslovi za Autostop
Sistem za zaustavljanje i pokretanje
proveriva da li je ispunjen svaki od
sledećih uslova.

Vožnja i rukovanje165
■ Sistem za zaustavljanje ipokretanje se ne isključuje ručno
■ Poklopac motornog prostora je potpuno zatvoren
■ Vozačeva vrata su zatvorena ili je sigurnosni pojas vozača učvršćen
■ Akumulator vozila je dovoljno napunjen i u dobrom je stanju
■ Motor je zagrejan
■ Temperatura rashladnog sredstva za motor nije dovoljno visoka
■ Temperatura izduvnog sistema motora nije previsoka, npr. nakon
vožnje sa motorom pod velikim
opterećenjem
■ Okolna temperatura je iznad -5 °C ■ Sistem upravljanja klimom dozvoljava Autostop
■ Vakuum kočnice je dovoljan
■ Funkcija samočišćenja filtera za čestice dizela nije aktivna
■ Vozilo se kretalo brzinom hodanja od poslednjeg režima Autostop
U suprotnom, Autostop će biti
onemogućen.Određena podešenja upravljanja
klima sistemom mogu da blokiraju
Autostop. Pogledajte poglavlje
" Upravljanje klima sistemom " za više
detalja 3 154.
Odmah nakon vožnje po autoputu,
režim Autostop može da bude
blokiran.
Razrada novog vozila 3 162.
Zaštita akumulatora vozila od
pražnjenja
Da bi se obezbedilo pouzdano
ponovno pokretanje motora, u sistem za zaustavljanje i pokretanje
ugrađeno je nekoliko funkcija za
zaštitu akumulatora od pražnjenja.
Mere za štednju energije
Tokom režima Autostop, neke
električne funkcije, kao što su
pomoćno električno grejanje ili
grejanje zadnjeg stakla, ne mogu da se koriste ili su prebačene u režimštednje energije. Brzina ventilatora
sistema upravljanja klimom može da
se smanji radi uštede energije.Neka vozač ponovo pokrene
motor
Pritisnuti pedalu kvačila da bi se
motor ponovo pokrenuo.
Pokretanje motora se signalizira
iglom u položaju brzine praznog hoda
na tahometru.
Ako se ručica menjača pomeri iz
neutralnog položaja pre pritiskanja
pedale kvačila, kontrolna lampica -
svetli ili se prikazuje kao simbol u
informacionom centru za vozača.
Kontrolna lampica - 3 114.
Ponovno pokretanje motora
putem sistema za zaustavljanje
i pokretanje
Ručica menjača mora da bude u
neutralnom položaju da bi se
omogućilo automatsko ponovno
pokretanje.
Ako se javi neki od sledećih uslova
tokom Autostop, motor će se ponovo
pokrenuti putem sistema za
zaustavljanje i pokretanje.

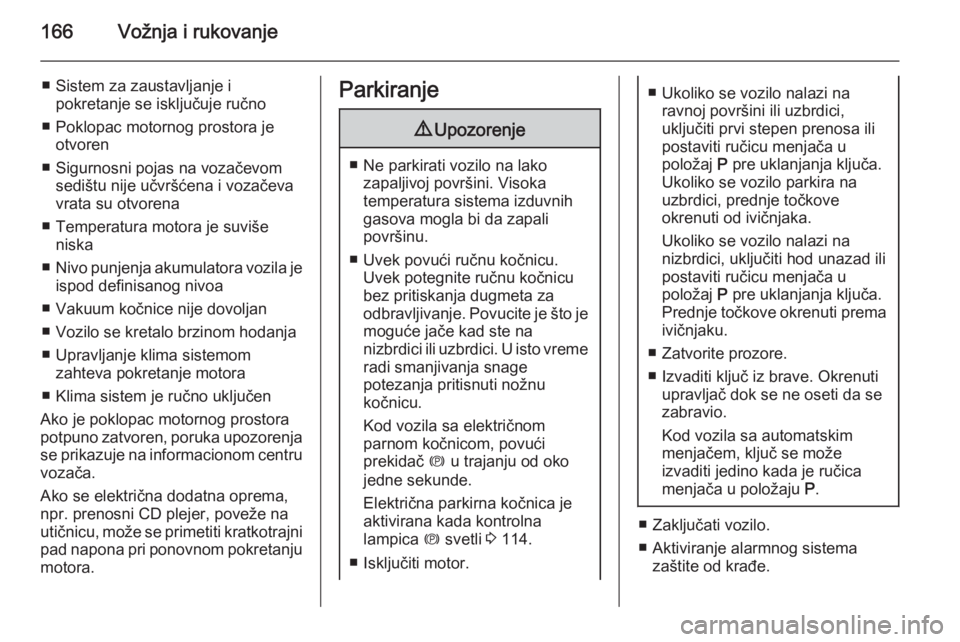

166Vožnja i rukovanje
■ Sistem za zaustavljanje ipokretanje se isključuje ručno
■ Poklopac motornog prostora je otvoren
■ Sigurnosni pojas na vozačevom sedištu nije učvršćena i vozačeva
vrata su otvorena
■ Temperatura motora je suviše niska
■ Nivo punjenja akumulatora vozila je
ispod definisanog nivoa
■ Vakuum kočnice nije dovoljan
■ Vozilo se kretalo brzinom hodanja
■ Upravljanje klima sistemom zahteva pokretanje motora
■ Klima sistem je ručno uključen
Ako je poklopac motornog prostora potpuno zatvoren, poruka upozorenja se prikazuje na informacionom centru
vozača.
Ako se električna dodatna oprema,
npr. prenosni CD plejer, poveže na
utičnicu, može se primetiti kratkotrajni
pad napona pri ponovnom pokretanju motora.Parkiranje9 Upozorenje
■ Ne parkirati vozilo na lako
zapaljivoj površini. Visoka
temperatura sistema izduvnih gasova mogla bi da zapali
površinu.
■ Uvek povući ručnu kočnicu. Uvek potegnite ručnu kočnicubez pritiskanja dugmeta za
odbravljivanje. Povucite je što je moguće jače kad ste na
nizbrdici ili uzbrdici. U isto vreme radi smanjivanja snage
potezanja pritisnuti nožnu
kočnicu.
Kod vozila sa električnom
parnom kočnicom, povući
prekidač m u trajanju od oko
jedne sekunde.
Električna parkirna kočnica je aktivirana kada kontrolna
lampica m svetli 3 114.
■ Isključiti motor.
■ Ukoliko se vozilo nalazi na ravnoj površini ili uzbrdici,
uključiti prvi stepen prenosa ili
postaviti ručicu menjača u
položaj P pre uklanjanja ključa.
Ukoliko se vozilo parkira na
uzbrdici, prednje točkove
okrenuti od ivičnjaka.
Ukoliko se vozilo nalazi na
nizbrdici, uključiti hod unazad ili
postaviti ručicu menjača u
položaj P pre uklanjanja ključa.
Prednje točkove okrenuti prema
ivičnjaku.
■ Zatvorite prozore.
■ Izvaditi ključ iz brave. Okrenuti upravljač dok se ne oseti da se
zabravio.
Kod vozila sa automatskim
menjačem, ključ se može
izvaditi jedino kada je ručica
menjača u položaju P.
■ Zaključati vozilo.
■ Aktiviranje alarmnog sistema zaštite od krađe.

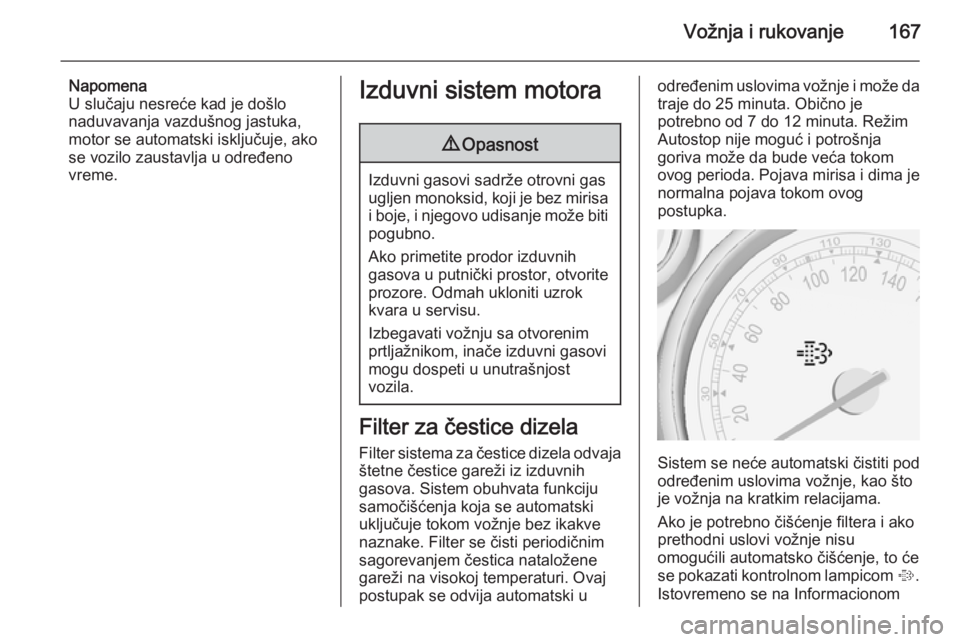

Vožnja i rukovanje167
Napomena
U slučaju nesreće kad je došlo naduvavanja vazdušnog jastuka,
motor se automatski isključuje, ako
se vozilo zaustavlja u određeno
vreme.Izduvni sistem motora9 Opasnost
Izduvni gasovi sadrže otrovni gas
ugljen monoksid, koji je bez mirisa i boje, i njegovo udisanje može biti
pogubno.
Ako primetite prodor izduvnih
gasova u putnički prostor, otvorite prozore. Odmah ukloniti uzrok
kvara u servisu.
Izbegavati vožnju sa otvorenim
prtljažnikom, inače izduvni gasovi mogu dospeti u unutrašnjost
vozila.
Filter za čestice dizela
Filter sistema za čestice dizela odvaja štetne čestice gareži iz izduvnih
gasova. Sistem obuhvata funkciju
samočišćenja koja se automatski
uključuje tokom vožnje bez ikakve
naznake. Filter se čisti periodičnim
sagorevanjem čestica nataložene
gareži na visokoj temperaturi. Ovaj
postupak se odvija automatski u
određenim uslovima vožnje i može da traje do 25 minuta. Obično je
potrebno od 7 do 12 minuta. Režim Autostop nije moguć i potrošnja
goriva može da bude veća tokom ovog perioda. Pojava mirisa i dima je
normalna pojava tokom ovog
postupka.
Sistem se neće automatski čistiti pod
određenim uslovima vožnje, kao što
je vožnja na kratkim relacijama.
Ako je potrebno čišćenje filtera i ako
prethodni uslovi vožnje nisu
omogućili automatsko čišćenje, to će
se pokazati kontrolnom lampicom %.
Istovremeno se na Informacionom

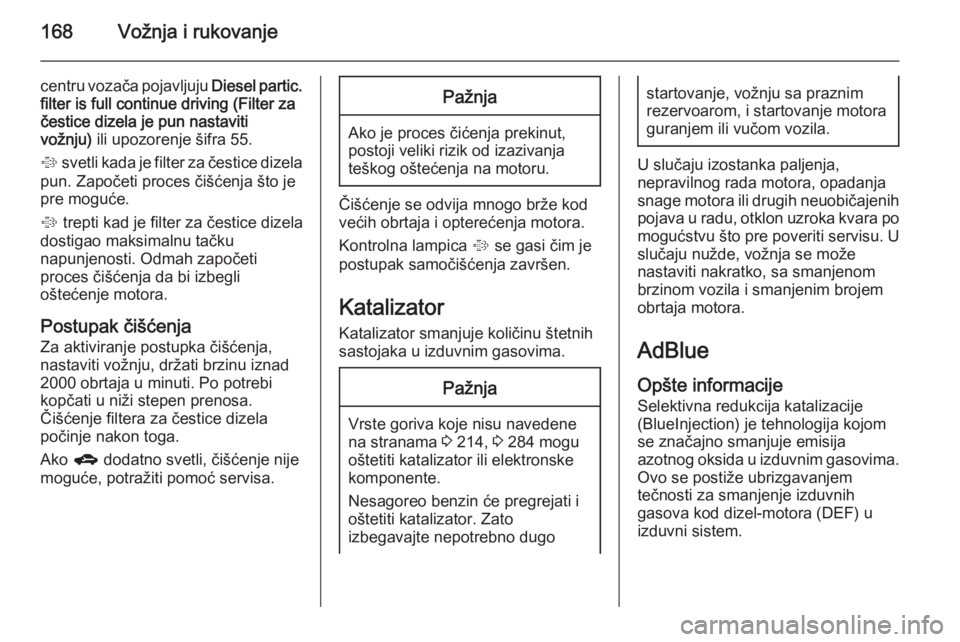

168Vožnja i rukovanje
centru vozača pojavljuju Diesel partic.
filter is full continue driving (Filter za
čestice dizela je pun nastaviti
vožnju) ili upozorenje šifra 55.
% svetli kada je filter za čestice dizela
pun. Započeti proces čišćenja što je
pre moguće.
% trepti kad je filter za čestice dizela
dostigao maksimalnu tačku
napunjenosti. Odmah započeti
proces čišćenja da bi izbegli
oštećenje motora.
Postupak čišćenja
Za aktiviranje postupka čišćenja,
nastaviti vožnju, držati brzinu iznad
2000 obrtaja u minuti. Po potrebi
kopčati u niži stepen prenosa.
Čišćenje filtera za čestice dizela
počinje nakon toga.
Ako g dodatno svetli, čišćenje nije
moguće, potražiti pomoć servisa.Pažnja
Ako je proces čićenja prekinut, postoji veliki rizik od izazivanja
teškog oštećenja na motoru.
Čišćenje se odvija mnogo brže kod
većih obrtaja i opterećenja motora.
Kontrolna lampica % se gasi čim je
postupak samočišćenja završen.
Katalizator Katalizator smanjuje količinu štetnih
sastojaka u izduvnim gasovima.
Pažnja
Vrste goriva koje nisu navedene
na stranama 3 214, 3 284 mogu
oštetiti katalizator ili elektronske
komponente.
Nesagoreo benzin će pregrejati i
oštetiti katalizator. Zato
izbegavajte nepotrebno dugo
startovanje, vožnju sa praznim
rezervoarom, i startovanje motora
guranjem ili vučom vozila.
U slučaju izostanka paljenja,
nepravilnog rada motora, opadanja
snage motora ili drugih neuobičajenih
pojava u radu, otklon uzroka kvara po mogućstvu što pre poveriti servisu. U
slučaju nužde, vožnja se može
nastaviti nakratko, sa smanjenom
brzinom vozila i smanjenim brojem
obrtaja motora.
AdBlue Opšte informacije Selektivna redukcija katalizacije
(BlueInjection) je tehnologija kojom
se značajno smanjuje emisija
azotnog oksida u izduvnim gasovima.
Ovo se postiže ubrizgavanjem
tečnosti za smanjenje izduvnih
gasova kod dizel-motora (DEF) u
izduvni sistem.
