Page 31 of 311

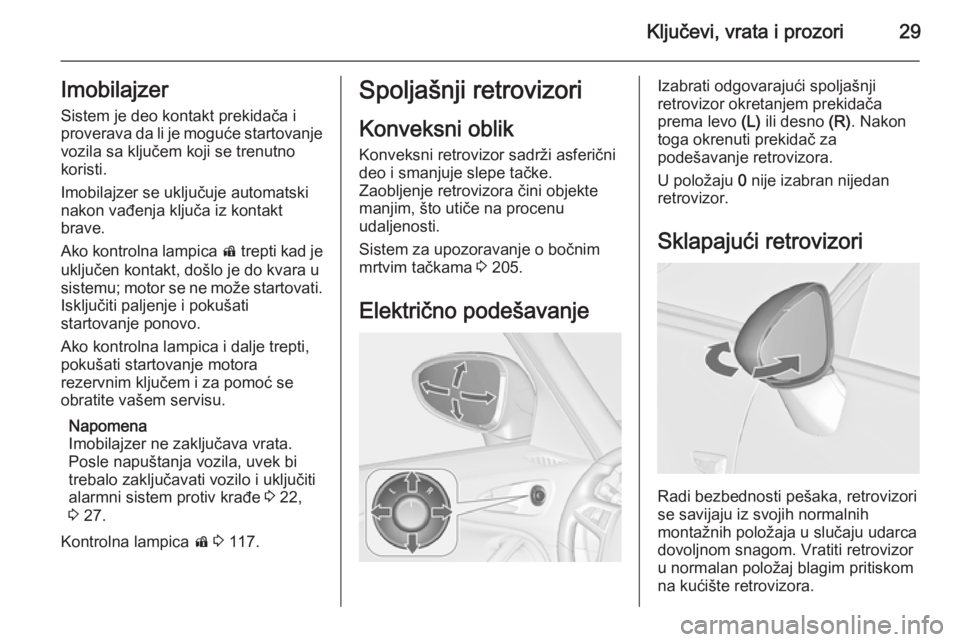

Ključevi, vrata i prozori29Imobilajzer
Sistem je deo kontakt prekidača i
proverava da li je moguće startovanje
vozila sa ključem koji se trenutno koristi.
Imobilajzer se uključuje automatski
nakon vađenja ključa iz kontakt
brave.
Ako kontrolna lampica d trepti kad je
uključen kontakt, došlo je do kvara u
sistemu; motor se ne može startovati.
Isključiti paljenje i pokušati
startovanje ponovo.
Ako kontrolna lampica i dalje trepti,
pokušati startovanje motora
rezervnim ključem i za pomoć se
obratite vašem servisu.
Napomena
Imobilajzer ne zaključava vrata.
Posle napuštanja vozila, uvek bi
trebalo zaključavati vozilo i uključiti
alarmni sistem protiv krađe 3 22,
3 27.
Kontrolna lampica d 3 117.Spoljašnji retrovizori
Konveksni oblik
Konveksni retrovizor sadrži asferični
deo i smanjuje slepe tačke.
Zaobljenje retrovizora čini objekte
manjim, što utiče na procenu
udaljenosti.
Sistem za upozoravanje o bočnim
mrtvim tačkama 3 205.
Električno podešavanjeIzabrati odgovarajući spoljašnji
retrovizor okretanjem prekidača
prema levo (L) ili desno (R). Nakon
toga okrenuti prekidač za
podešavanje retrovizora.
U položaju 0 nije izabran nijedan
retrovizor.
Sklapajući retrovizori
Radi bezbednosti pešaka, retrovizori
se savijaju iz svojih normalnih
montažnih položaja u slučaju udarca
dovoljnom snagom. Vratiti retrovizor
u normalan položaj blagim pritiskom
na kućište retrovizora.

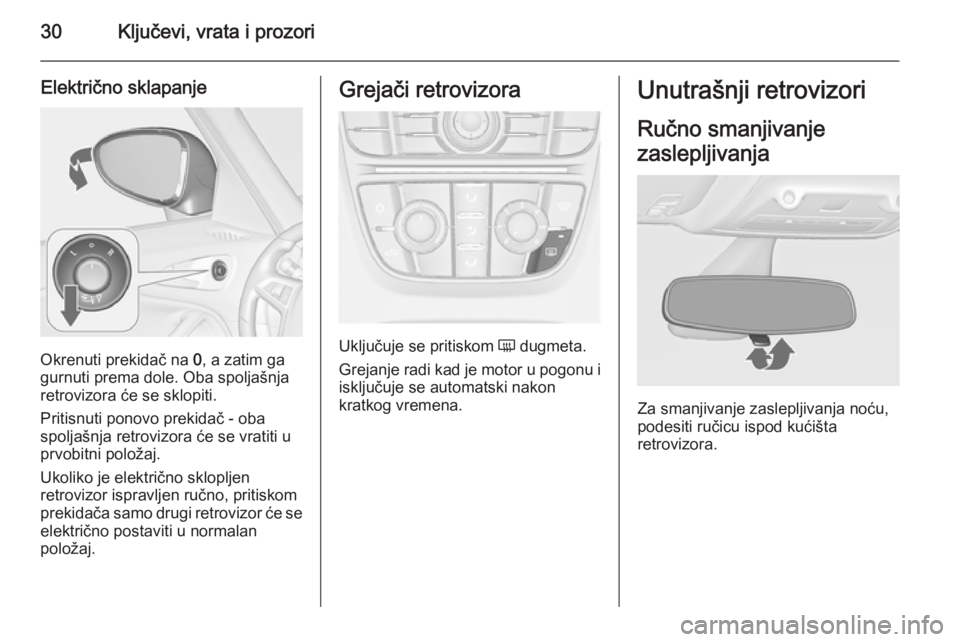

Page 32 of 311
30Ključevi, vrata i prozori
Električno sklapanje
Okrenuti prekidač na 0, a zatim ga
gurnuti prema dole. Oba spoljašnja retrovizora će se sklopiti.
Pritisnuti ponovo prekidač - oba
spoljašnja retrovizora će se vratiti u prvobitni položaj.
Ukoliko je električno sklopljen
retrovizor ispravljen ručno, pritiskom
prekidača samo drugi retrovizor će se električno postaviti u normalan
položaj.
Grejači retrovizora
Uključuje se pritiskom Ü dugmeta.
Grejanje radi kad je motor u pogonu i
isključuje se automatski nakon
kratkog vremena.
Unutrašnji retrovizori
Ručno smanjivanje
zaslepljivanja
Za smanjivanje zaslepljivanja noću,
podesiti ručicu ispod kućišta
retrovizora.
Page 33 of 311

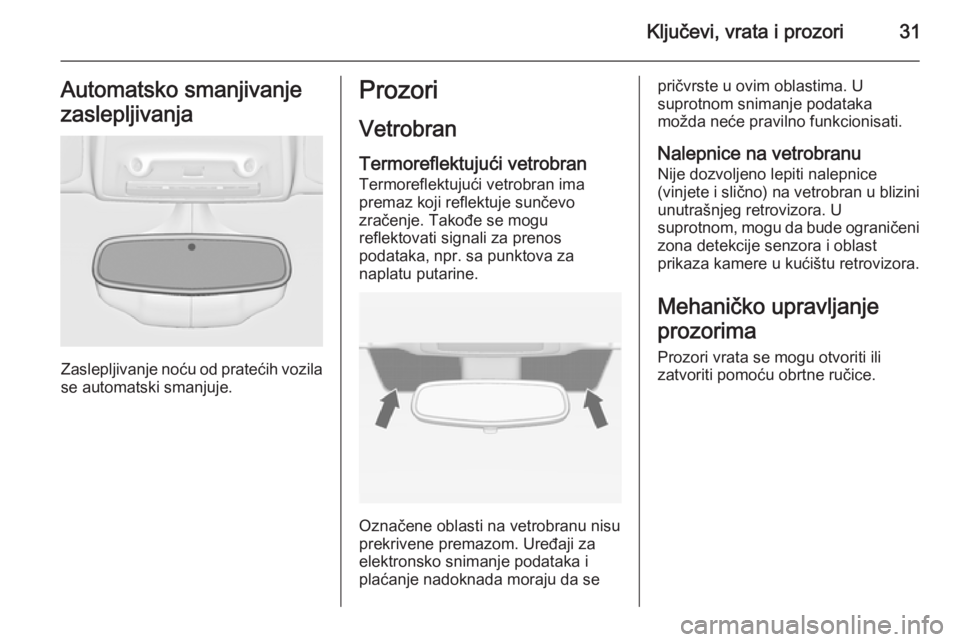

Ključevi, vrata i prozori31Automatsko smanjivanje
zaslepljivanja
Zaslepljivanje noću od pratećih vozila
se automatski smanjuje.
Prozori
Vetrobran
Termoreflektujući vetrobran Termoreflektujući vetrobran ima
premaz koji reflektuje sunčevo
zračenje. Takođe se mogu
reflektovati signali za prenos
podataka, npr. sa punktova za
naplatu putarine.
Označene oblasti na vetrobranu nisu
prekrivene premazom. Uređaji za
elektronsko snimanje podataka i
plaćanje nadoknada moraju da se
pričvrste u ovim oblastima. U
suprotnom snimanje podataka
možda neće pravilno funkcionisati.
Nalepnice na vetrobranu Nije dozvoljeno lepiti nalepnice
(vinjete i slično) na vetrobran u blizini
unutrašnjeg retrovizora. U
suprotnom, mogu da bude ograničeni zona detekcije senzora i oblast
prikaza kamere u kućištu retrovizora.
Mehaničko upravljanje
prozorima
Prozori vrata se mogu otvoriti ili
zatvoriti pomoću obrtne ručice.
Page 34 of 311

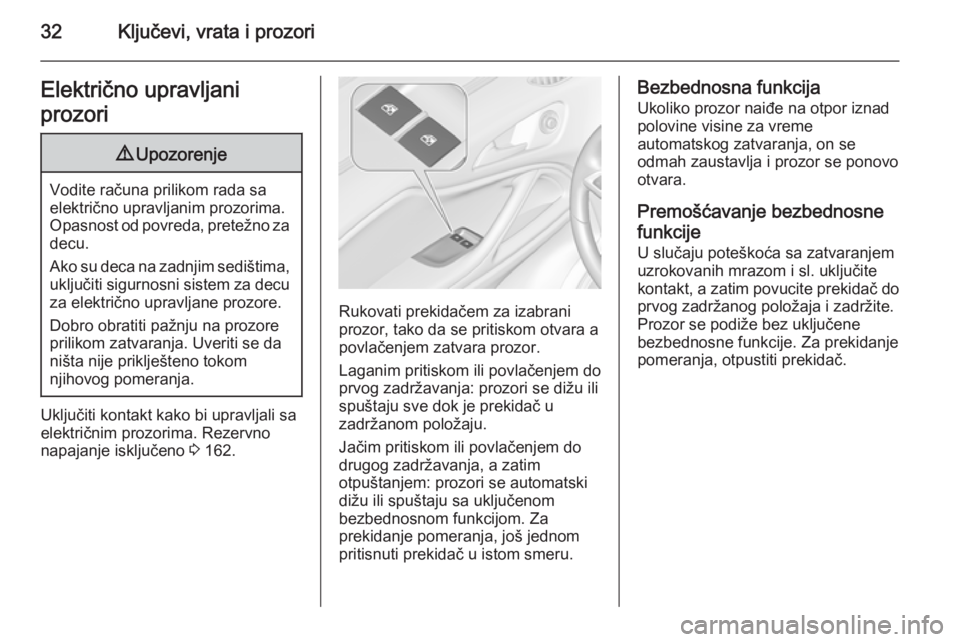

32Ključevi, vrata i prozoriElektrično upravljani
prozori9 Upozorenje
Vodite računa prilikom rada sa
električno upravljanim prozorima.
Opasnost od povreda, pretežno za decu.
Ako su deca na zadnjim sedištima,
uključiti sigurnosni sistem za decu
za električno upravljane prozore.
Dobro obratiti pažnju na prozore
prilikom zatvaranja. Uveriti se da
ništa nije priklješteno tokom
njihovog pomeranja.
Uključiti kontakt kako bi upravljali sa
električnim prozorima. Rezervno
napajanje isključeno 3 162.
Rukovati prekidačem za izabrani
prozor, tako da se pritiskom otvara a
povlačenjem zatvara prozor.
Laganim pritiskom ili povlačenjem do prvog zadržavanja: prozori se dižu ili
spuštaju sve dok je prekidač u
zadržanom položaju.
Jačim pritiskom ili povlačenjem do
drugog zadržavanja, a zatim
otpuštanjem: prozori se automatski
dižu ili spuštaju sa uključenom
bezbednosnom funkcijom. Za
prekidanje pomeranja, još jednom
pritisnuti prekidač u istom smeru.
Bezbednosna funkcija
Ukoliko prozor naiđe na otpor iznad
polovine visine za vreme
automatskog zatvaranja, on se
odmah zaustavlja i prozor se ponovo
otvara.
Premošćavanje bezbednosne
funkcije
U slučaju poteškoća sa zatvaranjem
uzrokovanih mrazom i sl. uključite
kontakt, a zatim povucite prekidač do
prvog zadržanog položaja i zadržite.
Prozor se podiže bez uključene
bezbednosne funkcije. Za prekidanje pomeranja, otpustiti prekidač.
Page 35 of 311
Ključevi, vrata i prozori33

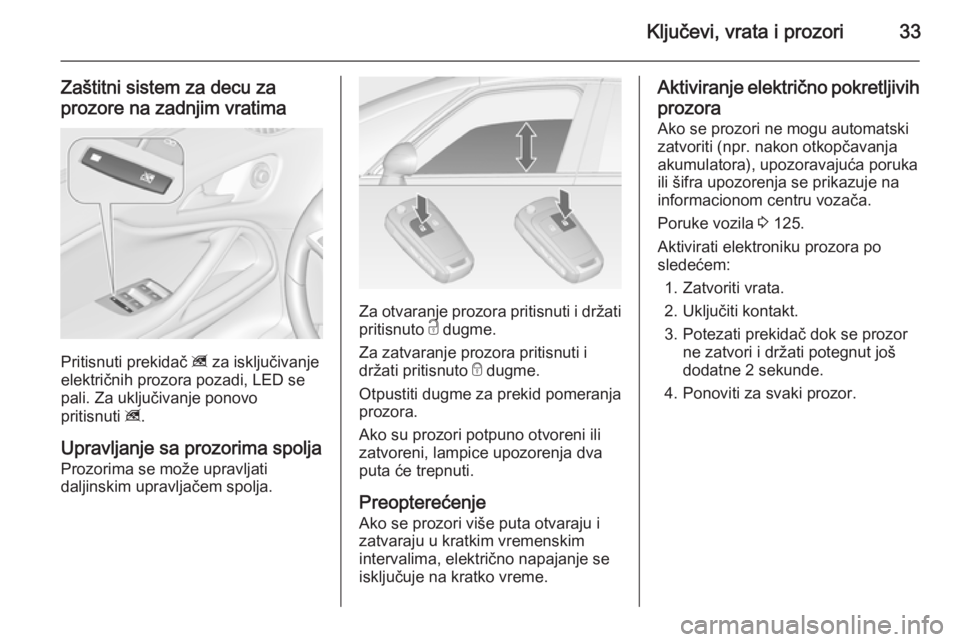

Zaštitni sistem za decu za
prozore na zadnjim vratima
Pritisnuti prekidač z za isključivanje
električnih prozora pozadi, LED se
pali. Za uključivanje ponovo
pritisnuti z.
Upravljanje sa prozorima spolja Prozorima se može upravljati
daljinskim upravljačem spolja.
Za otvaranje prozora pritisnuti i držati
pritisnuto c dugme.
Za zatvaranje prozora pritisnuti i
držati pritisnuto e dugme.
Otpustiti dugme za prekid pomeranja prozora.
Ako su prozori potpuno otvoreni ili
zatvoreni, lampice upozorenja dva
puta će trepnuti.
Preopterećenje
Ako se prozori više puta otvaraju i
zatvaraju u kratkim vremenskim
intervalima, električno napajanje se
isključuje na kratko vreme.
Aktiviranje električno pokretljivih
prozora
Ako se prozori ne mogu automatski zatvoriti (npr. nakon otkopčavanja akumulatora), upozoravajuća poruka
ili šifra upozorenja se prikazuje na
informacionom centru vozača.
Poruke vozila 3 125.
Aktivirati elektroniku prozora po
sledećem:
1. Zatvoriti vrata.
2. Uključiti kontakt.
3. Potezati prekidač dok se prozor ne zatvori i držati potegnut još
dodatne 2 sekunde.
4. Ponoviti za svaki prozor.
Page 36 of 311

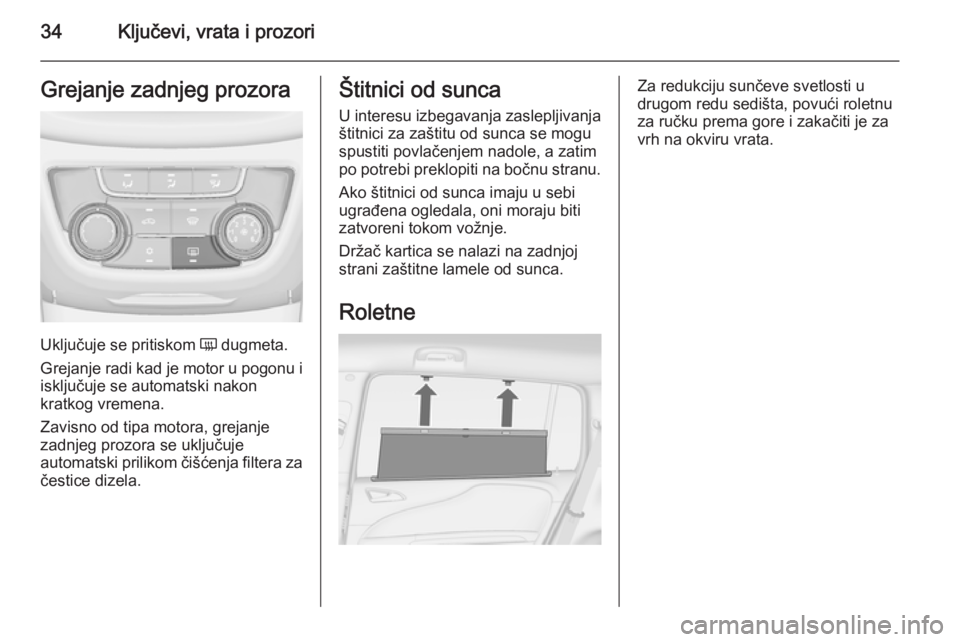

34Ključevi, vrata i prozoriGrejanje zadnjeg prozora
Uključuje se pritiskom Ü dugmeta.
Grejanje radi kad je motor u pogonu i
isključuje se automatski nakon
kratkog vremena.
Zavisno od tipa motora, grejanje
zadnjeg prozora se uključuje
automatski prilikom čišćenja filtera za čestice dizela.
Štitnici od sunca
U interesu izbegavanja zaslepljivanjaštitnici za zaštitu od sunca se moguspustiti povlačenjem nadole, a zatim
po potrebi preklopiti na bočnu stranu.
Ako štitnici od sunca imaju u sebi
ugrađena ogledala, oni moraju biti
zatvoreni tokom vožnje.
Držač kartica se nalazi na zadnjoj
strani zaštitne lamele od sunca.
RoletneZa redukciju sunčeve svetlosti u
drugom redu sedišta, povući roletnu
za ručku prema gore i zakačiti je za
vrh na okviru vrata.

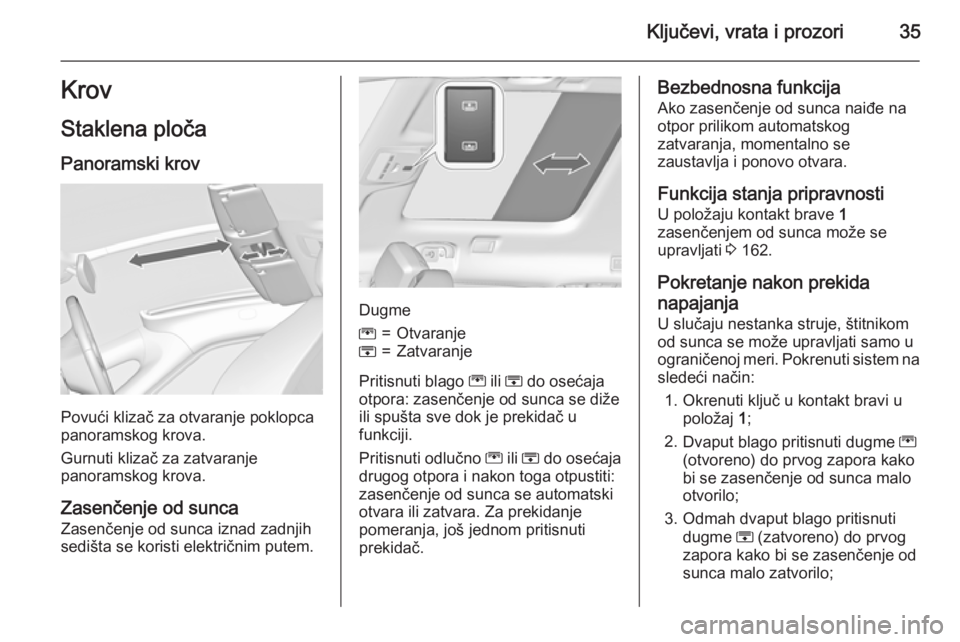

Page 37 of 311
Ključevi, vrata i prozori35Krov
Staklena ploča Panoramski krov
Povući klizač za otvaranje poklopca
panoramskog krova.
Gurnuti klizač za zatvaranje
panoramskog krova.
Zasenčenje od sunca Zasenčenje od sunca iznad zadnjih
sedišta se koristi električnim putem.
Dugme
G=OtvaranjeH=Zatvaranje
Pritisnuti blago G ili H do osećaja
otpora: zasenčenje od sunca se diže
ili spušta sve dok je prekidač u
funkciji.
Pritisnuti odlučno G ili H do osećaja
drugog otpora i nakon toga otpustiti:
zasenčenje od sunca se automatski
otvara ili zatvara. Za prekidanje
pomeranja, još jednom pritisnuti
prekidač.
Bezbednosna funkcija
Ako zasenčenje od sunca naiđe na
otpor prilikom automatskog
zatvaranja, momentalno se
zaustavlja i ponovo otvara.
Funkcija stanja pripravnosti U položaju kontakt brave 1
zasenčenjem od sunca može se
upravljati 3 162.
Pokretanje nakon prekida napajanja
U slučaju nestanka struje, štitnikom od sunca se može upravljati samo u
ograničenoj meri. Pokrenuti sistem na
sledeći način:
1. Okrenuti ključ u kontakt bravi u položaj 1;
2. Dvaput blago pritisnuti dugme G
(otvoreno) do prvog zapora kako bi se zasenčenje od sunca malo
otvorilo;
3. Odmah dvaput blago pritisnuti dugme H (zatvoreno) do prvog
zapora kako bi se zasenčenje od
sunca malo zatvorilo;
Page 38 of 311

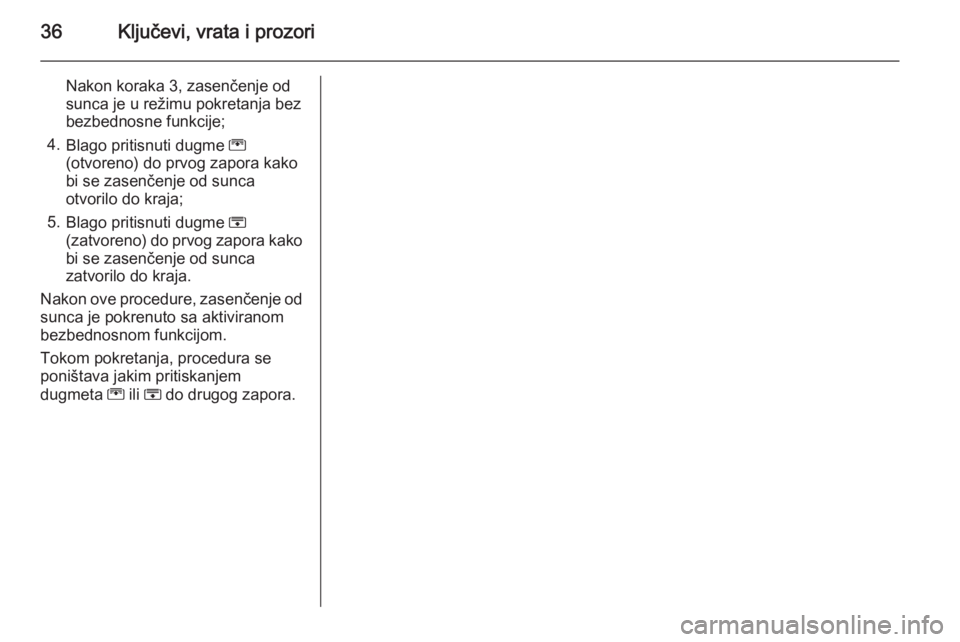

36Ključevi, vrata i prozori
Nakon koraka 3, zasenčenje od
sunca je u režimu pokretanja bez
bezbednosne funkcije;
4. Blago pritisnuti dugme G
(otvoreno) do prvog zapora kako bi se zasenčenje od sunca
otvorilo do kraja;
5. Blago pritisnuti dugme H
(zatvoreno) do prvog zapora kako
bi se zasenčenje od sunca
zatvorilo do kraja.
Nakon ove procedure, zasenčenje od sunca je pokrenuto sa aktiviranombezbednosnom funkcijom.
Tokom pokretanja, procedura se
poništava jakim pritiskanjem
dugmeta G ili H do drugog zapora.
Page 39 of 311

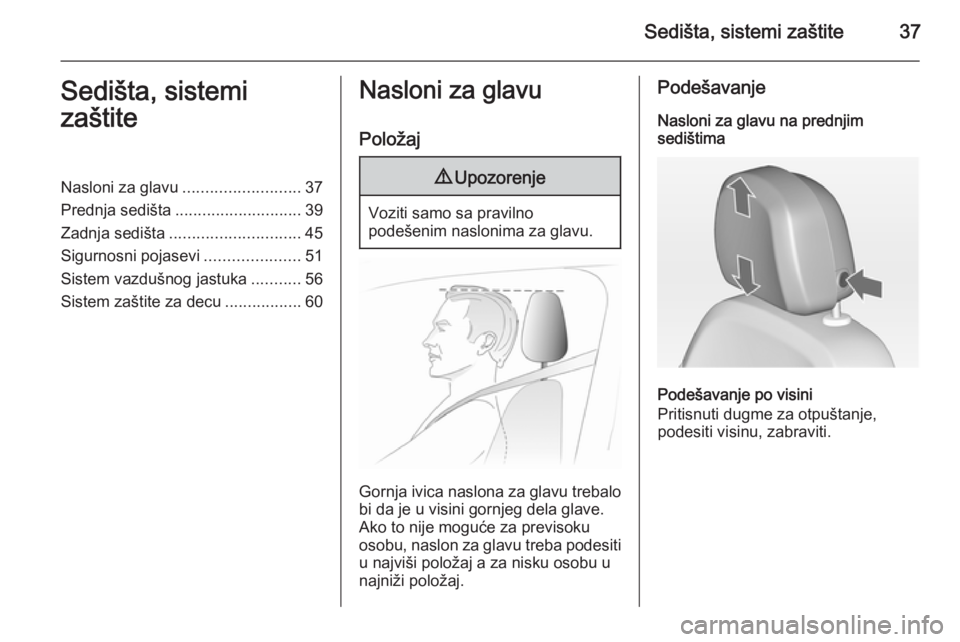

Sedišta, sistemi zaštite37Sedišta, sistemi
zaštiteNasloni za glavu .......................... 37
Prednja sedišta ............................ 39
Zadnja sedišta ............................. 45
Sigurnosni pojasevi .....................51
Sistem vazdušnog jastuka ...........56
Sistem zaštite za decu .................60Nasloni za glavu
Položaj9 Upozorenje
Voziti samo sa pravilno
podešenim naslonima za glavu.
Gornja ivica naslona za glavu trebalo
bi da je u visini gornjeg dela glave.
Ako to nije moguće za previsoku
osobu, naslon za glavu treba podesiti
u najviši položaj a za nisku osobu u
najniži položaj.
Podešavanje
Nasloni za glavu na prednjim
sedištima
Podešavanje po visini
Pritisnuti dugme za otpuštanje,
podesiti visinu, zabraviti.
Page 40 of 311
38Sedišta, sistemi zaštite

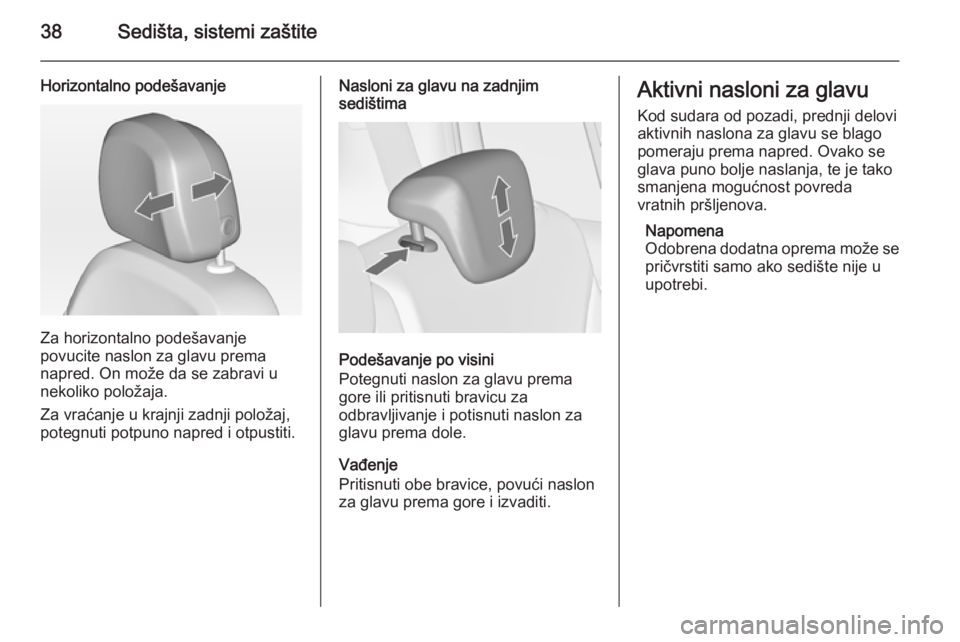

Horizontalno podešavanje
Za horizontalno podešavanje
povucite naslon za glavu prema
napred. On može da se zabravi u
nekoliko položaja.
Za vraćanje u krajnji zadnji položaj,
potegnuti potpuno napred i otpustiti.
Nasloni za glavu na zadnjim
sedištima
Podešavanje po visini
Potegnuti naslon za glavu prema
gore ili pritisnuti bravicu za
odbravljivanje i potisnuti naslon za glavu prema dole.
Vađenje
Pritisnuti obe bravice, povući naslon za glavu prema gore i izvaditi.
Aktivni nasloni za glavu
Kod sudara od pozadi, prednji delovi
aktivnih naslona za glavu se blago pomeraju prema napred. Ovako se
glava puno bolje naslanja, te je tako
smanjena mogućnost povreda
vratnih pršljenova.
Napomena
Odobrena dodatna oprema može se
pričvrstiti samo ako sedište nije u
upotrebi.
