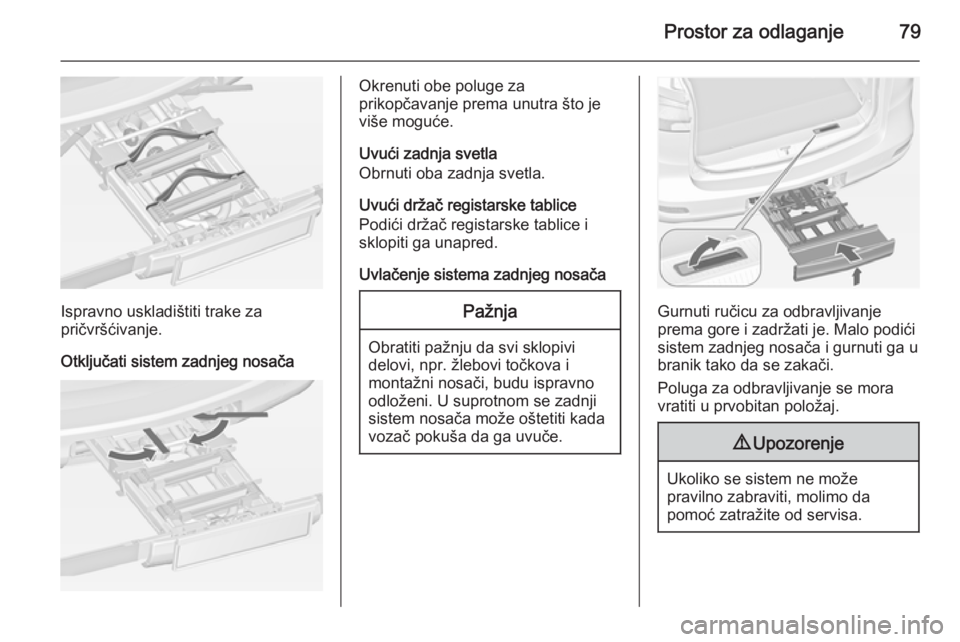

Prostor za odlaganje79
Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće.
Uvući zadnja svetla
Obrnuti oba zadnja svetla.
Uvući držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unapred.
Uvlačenje sistema zadnjeg nosačaPažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem zadnjeg nosača i gurnuti ga u
branik tako da se zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.

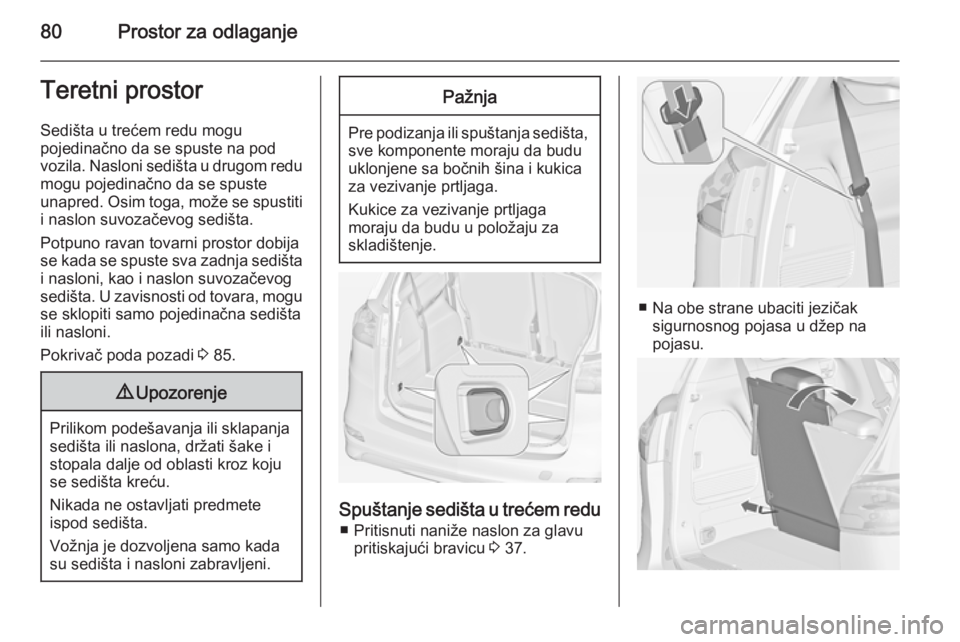

80Prostor za odlaganjeTeretni prostorSedišta u trećem redu mogu
pojedinačno da se spuste na pod
vozila. Nasloni sedišta u drugom redu
mogu pojedinačno da se spuste
unapred. Osim toga, može se spustiti i naslon suvozačevog sedišta.
Potpuno ravan tovarni prostor dobija
se kada se spuste sva zadnja sedišta i nasloni, kao i naslon suvozačevog
sedišta. U zavisnosti od tovara, mogu
se sklopiti samo pojedinačna sedišta
ili nasloni.
Pokrivač poda pozadi 3 85.9 Upozorenje
Prilikom podešavanja ili sklapanja
sedišta ili naslona, držati šake i
stopala dalje od oblasti kroz koju
se sedišta kreću.
Nikada ne ostavljati predmete
ispod sedišta.
Vožnja je dozvoljena samo kada
su sedišta i nasloni zabravljeni.
Pažnja
Pre podizanja ili spuštanja sedišta, sve komponente moraju da budu
uklonjene sa bočnih šina i kukica
za vezivanje prtljaga.
Kukice za vezivanje prtljaga
moraju da budu u položaju za
skladištenje.
Spuštanje sedišta u trećem redu
■ Pritisnuti naniže naslon za glavu pritiskajući bravicu 3 37.
■ Na obe strane ubaciti jezičak
sigurnosnog pojasa u džep na
pojasu.

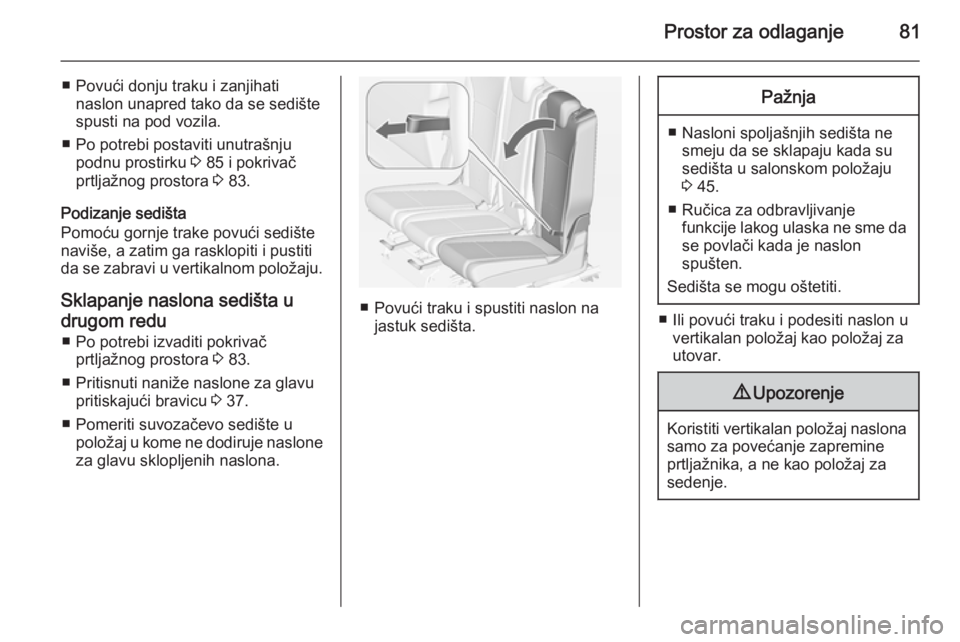

Prostor za odlaganje81
■ Povući donju traku i zanjihatinaslon unapred tako da se sedište
spusti na pod vozila.
■ Po potrebi postaviti unutrašnju podnu prostirku 3 85 i pokrivač
prtljažnog prostora 3 83.
Podizanje sedišta
Pomoću gornje trake povući sedište
naviše, a zatim ga rasklopiti i pustiti
da se zabravi u vertikalnom položaju.
Sklapanje naslona sedišta u drugom redu ■ Po potrebi izvaditi pokrivač prtljažnog prostora 3 83.
■ Pritisnuti naniže naslone za glavu pritiskajući bravicu 3 37.
■ Pomeriti suvozačevo sedište u položaj u kome ne dodiruje nasloneza glavu sklopljenih naslona.
■ Povući traku i spustiti naslon na jastuk sedišta.
Pažnja
■ Nasloni spoljašnjih sedišta nesmeju da se sklapaju kada susedišta u salonskom položaju3 45.
■ Ručica za odbravljivanje funkcije lakog ulaska ne sme dase povlači kada je naslon
spušten.
Sedišta se mogu oštetiti.
■ Ili povući traku i podesiti naslon u vertikalan položaj kao položaj za
utovar.
9 Upozorenje
Koristiti vertikalan položaj naslona
samo za povećanje zapremine
prtljažnika, a ne kao položaj za
sedenje.

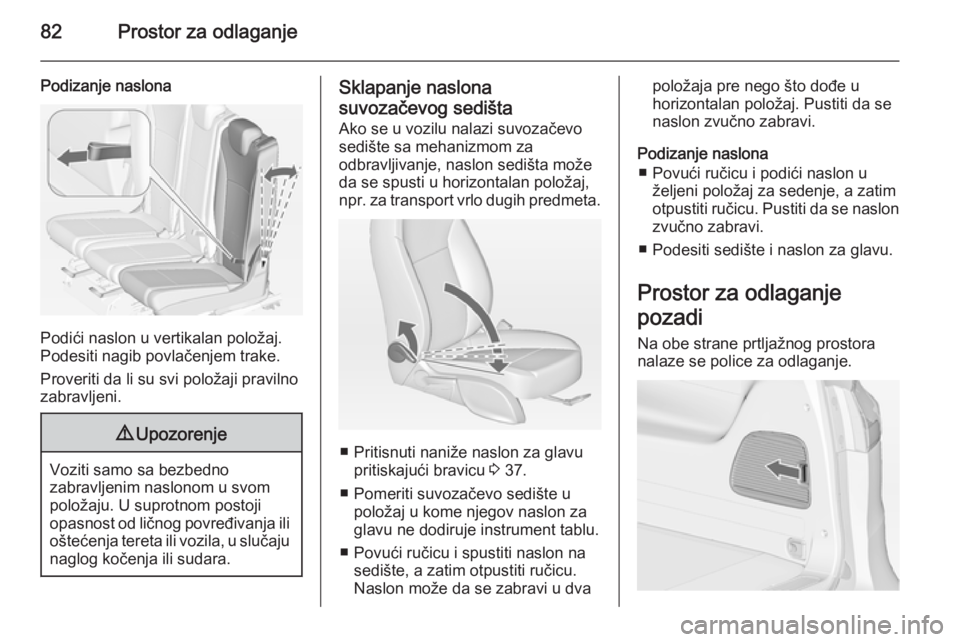

82Prostor za odlaganje
Podizanje naslona
Podići naslon u vertikalan položaj.
Podesiti nagib povlačenjem trake.
Proveriti da li su svi položaji pravilno
zabravljeni.
9 Upozorenje
Voziti samo sa bezbedno
zabravljenim naslonom u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila, u slučaju
naglog kočenja ili sudara.
Sklapanje naslona
suvozačevog sedišta
Ako se u vozilu nalazi suvozačevo
sedište sa mehanizmom za
odbravljivanje, naslon sedišta može
da se spusti u horizontalan položaj,
npr. za transport vrlo dugih predmeta.
■ Pritisnuti naniže naslon za glavu
pritiskajući bravicu 3 37.
■ Pomeriti suvozačevo sedište u položaj u kome njegov naslon za
glavu ne dodiruje instrument tablu.
■ Povući ručicu i spustiti naslon na sedište, a zatim otpustiti ručicu.
Naslon može da se zabravi u dva
položaja pre nego što dođe u
horizontalan položaj. Pustiti da se
naslon zvučno zabravi.
Podizanje naslona ■ Povući ručicu i podići naslon u željeni položaj za sedenje, a zatimotpustiti ručicu. Pustiti da se naslon
zvučno zabravi.
■ Podesiti sedište i naslon za glavu.
Prostor za odlaganje
pozadi
Na obe strane prtljažnog prostora
nalaze se police za odlaganje.

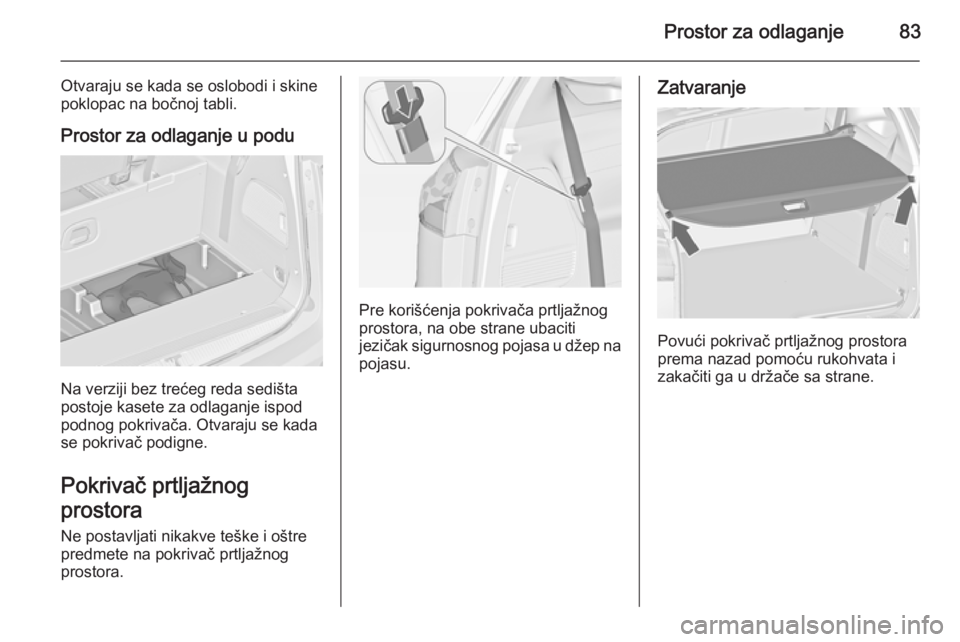

Prostor za odlaganje83
Otvaraju se kada se oslobodi i skine
poklopac na bočnoj tabli.
Prostor za odlaganje u podu
Na verziji bez trećeg reda sedišta
postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne.
Pokrivač prtljažnog
prostora
Ne postavljati nikakve teške i oštre
predmete na pokrivač prtljažnog
prostora.
Pre korišćenja pokrivača prtljažnog
prostora, na obe strane ubaciti
jezičak sigurnosnog pojasa u džep na pojasu.
Zatvaranje
Povući pokrivač prtljažnog prostora
prema nazad pomoću rukohvata i
zakačiti ga u držače sa strane.

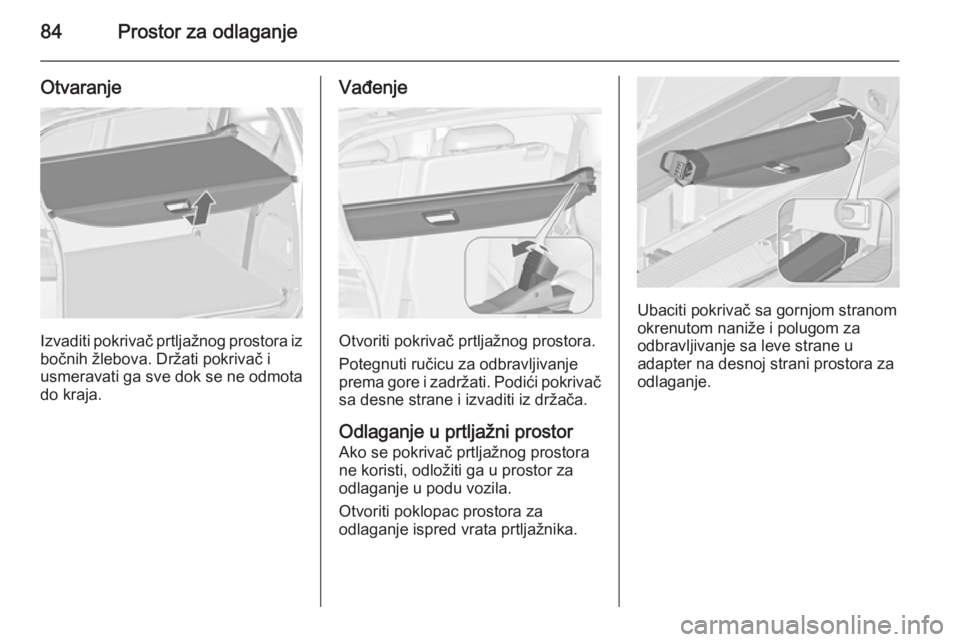

84Prostor za odlaganje
Otvaranje
Izvaditi pokrivač prtljažnog prostora izbočnih žlebova. Držati pokrivač i
usmeravati ga sve dok se ne odmota
do kraja.
Vađenje
Otvoriti pokrivač prtljažnog prostora.
Potegnuti ručicu za odbravljivanje
prema gore i zadržati. Podići pokrivač sa desne strane i izvaditi iz držača.
Odlaganje u prtljažni prostor Ako se pokrivač prtljažnog prostora
ne koristi, odložiti ga u prostor za
odlaganje u podu vozila.
Otvoriti poklopac prostora za
odlaganje ispred vrata prtljažnika.
Ubaciti pokrivač sa gornjom stranom
okrenutom naniže i polugom za
odbravljivanje sa leve strane u
adapter na desnoj strani prostora za odlaganje.

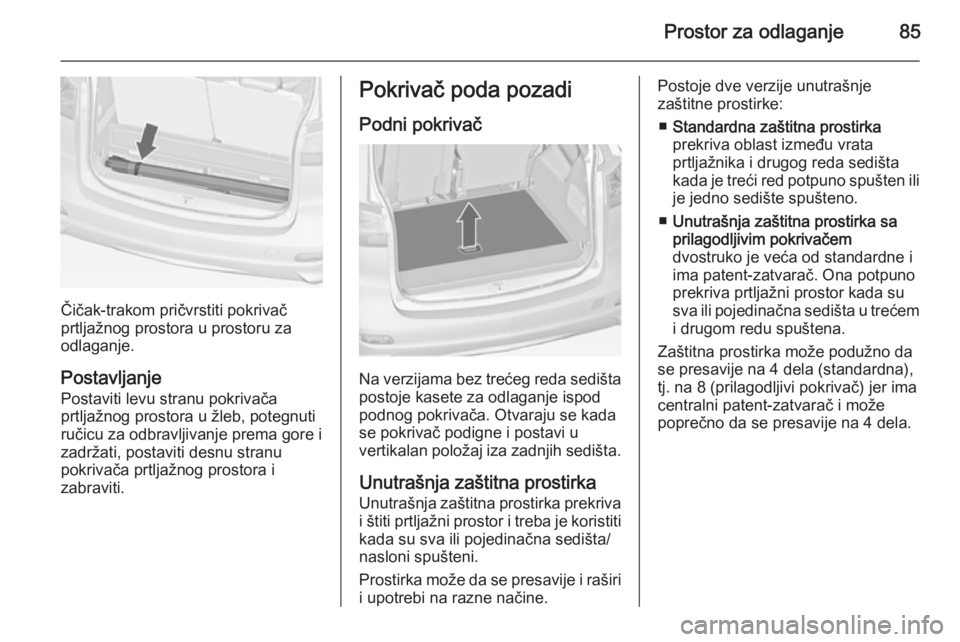

Prostor za odlaganje85
Čičak-trakom pričvrstiti pokrivač
prtljažnog prostora u prostoru za
odlaganje.
Postavljanje Postaviti levu stranu pokrivača
prtljažnog prostora u žleb, potegnuti
ručicu za odbravljivanje prema gore i
zadržati, postaviti desnu stranu
pokrivača prtljažnog prostora i
zabraviti.
Pokrivač poda pozadi
Podni pokrivač
Na verzijama bez trećeg reda sedišta postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne i postavi u
vertikalan položaj iza zadnjih sedišta.
Unutrašnja zaštitna prostirka
Unutrašnja zaštitna prostirka prekriva i štiti prtljažni prostor i treba je koristiti
kada su sva ili pojedinačna sedišta/
nasloni spušteni.
Prostirka može da se presavije i raširi i upotrebi na razne načine.
Postoje dve verzije unutrašnje
zaštitne prostirke:
■ Standardna zaštitna prostirka
prekriva oblast između vrata
prtljažnika i drugog reda sedišta
kada je treći red potpuno spušten ili je jedno sedište spušteno.
■ Unutrašnja zaštitna prostirka sa
prilagodljivim pokrivačem
dvostruko je veća od standardne i
ima patent-zatvarač. Ona potpuno
prekriva prtljažni prostor kada su
sva ili pojedinačna sedišta u trećem
i drugom redu spuštena.
Zaštitna prostirka može podužno da
se presavije na 4 dela (standardna),
tj. na 8 (prilagodljivi pokrivač) jer ima
centralni patent-zatvarač i može
poprečno da se presavije na 4 dela.

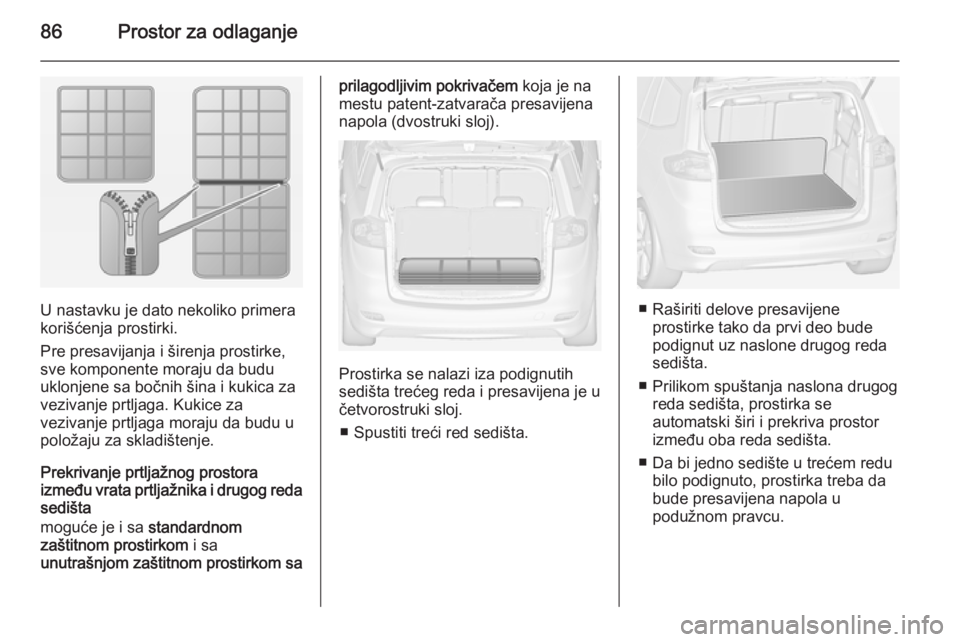

86Prostor za odlaganje
U nastavku je dato nekoliko primera
korišćenja prostirki.
Pre presavijanja i širenja prostirke,
sve komponente moraju da budu
uklonjene sa bočnih šina i kukica za
vezivanje prtljaga. Kukice za
vezivanje prtljaga moraju da budu u
položaju za skladištenje.
Prekrivanje prtljažnog prostora
između vrata prtljažnika i drugog reda
sedišta
moguće je i sa standardnom
zaštitnom prostirkom i sa
unutrašnjom zaštitnom prostirkom sa
prilagodljivim pokrivačem koja je na
mestu patent-zatvarača presavijena
napola (dvostruki sloj).
Prostirka se nalazi iza podignutih
sedišta trećeg reda i presavijena je u
četvorostruki sloj.
■ Spustiti treći red sedišta.
■ Raširiti delove presavijene prostirke tako da prvi deo bude
podignut uz naslone drugog reda
sedišta.
■ Prilikom spuštanja naslona drugog reda sedišta, prostirka se
automatski širi i prekriva prostor
između oba reda sedišta.
■ Da bi jedno sedište u trećem redu bilo podignuto, prostirka treba da
bude presavijena napola u
podužnom pravcu.

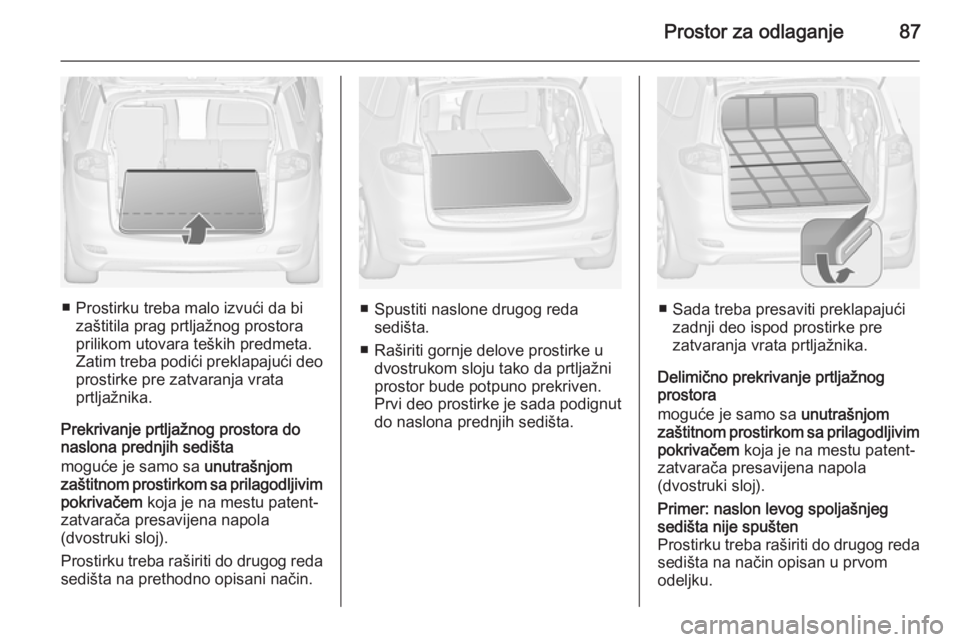

Prostor za odlaganje87
■ Prostirku treba malo izvući da bizaštitila prag prtljažnog prostora
prilikom utovara teških predmeta.
Zatim treba podići preklapajući deo
prostirke pre zatvaranja vrata
prtljažnika.
Prekrivanje prtljažnog prostora do
naslona prednjih sedišta
moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Prostirku treba raširiti do drugog reda
sedišta na prethodno opisani način.■ Spustiti naslone drugog reda sedišta.
■ Raširiti gornje delove prostirke u dvostrukom sloju tako da prtljažni
prostor bude potpuno prekriven.
Prvi deo prostirke je sada podignut
do naslona prednjih sedišta.■ Sada treba presaviti preklapajući zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Delimično prekrivanje prtljažnog
prostora
moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Primer: naslon levog spoljašnjeg sedišta nije spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.

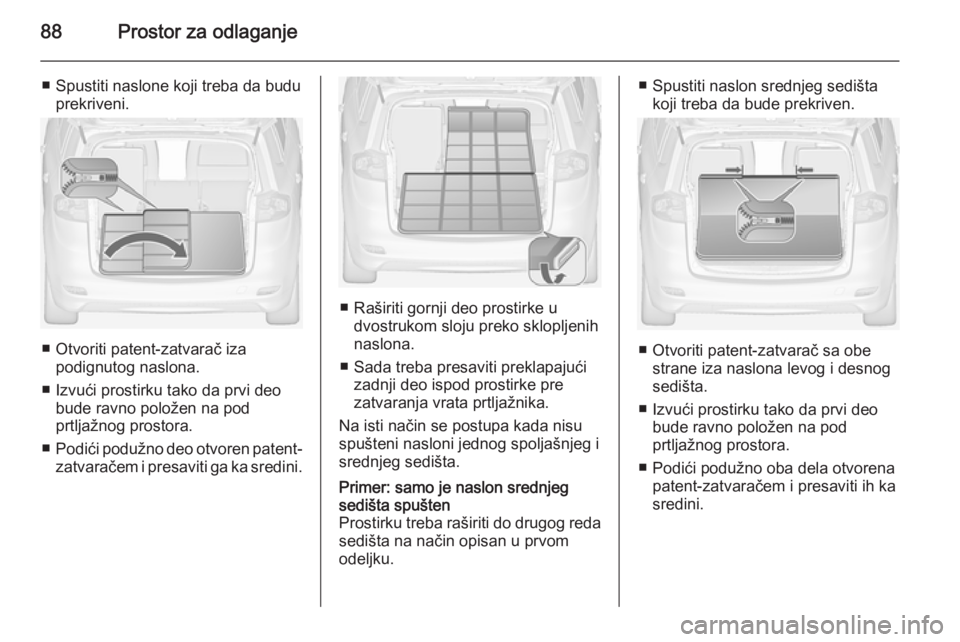

88Prostor za odlaganje
■ Spustiti naslone koji treba da buduprekriveni.
■ Otvoriti patent-zatvarač izapodignutog naslona.
■ Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
■ Podići podužno deo otvoren patent-
zatvaračem i presaviti ga ka sredini.
■ Raširiti gornji deo prostirke u dvostrukom sloju preko sklopljenih
naslona.
■ Sada treba presaviti preklapajući zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Na isti način se postupa kada nisu
spušteni nasloni jednog spoljašnjeg i
srednjeg sedišta.
Primer: samo je naslon srednjeg sedišta spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.■ Spustiti naslon srednjeg sedišta koji treba da bude prekriven.
■ Otvoriti patent-zatvarač sa obe strane iza naslona levog i desnog
sedišta.
■ Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
■ Podići podužno oba dela otvorena patent-zatvaračem i presaviti ih ka
sredini.
