OPEL ZAFIRA C 2016.5 Betriebsanleitung (in German)

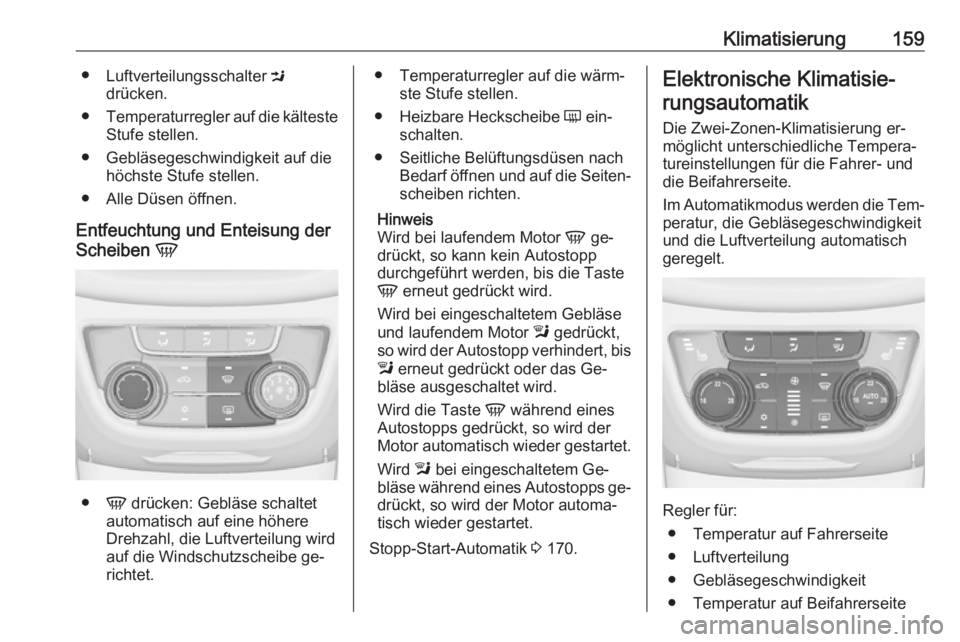

Klimatisierung159●Luftverteilungsschalter M
drücken.
● Temperaturregler auf die kälteste
Stufe stellen.
● Gebläsegeschwindigkeit auf die höchste Stufe stellen.
● Alle Düsen öffnen.
Entfeuchtung und Enteisung der
Scheiben V
●
V drücken: Gebläse schaltet
automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe ge‐ richtet.
● Temperaturregler auf die wärm‐ ste Stufe stellen.
● Heizbare Heckscheibe Ü ein‐
schalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor V ge‐
drückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird bei eingeschaltetem Gebläse
und laufendem Motor l gedrückt,
so wird der Autostopp verhindert, bis
l erneut gedrückt oder das Ge‐
bläse ausgeschaltet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird l bei eingeschaltetem Ge‐
bläse während eines Autostopps ge‐
drückt, so wird der Motor automa‐
tisch wieder gestartet.
Stopp-Start-Automatik 3 170.Elektronische Klimatisie‐
rungsautomatik
Die Zwei-Zonen-Klimatisierung er‐
möglicht unterschiedliche Tempera‐ tureinstellungen für die Fahrer- und
die Beifahrerseite.
Im Automatikmodus werden die Tem‐
peratur, die Gebläsegeschwindigkeit
und die Luftverteilung automatisch
geregelt.
Regler für:
● Temperatur auf Fahrerseite
● Luftverteilung
● Gebläsegeschwindigkeit
● Temperatur auf Beifahrerseite

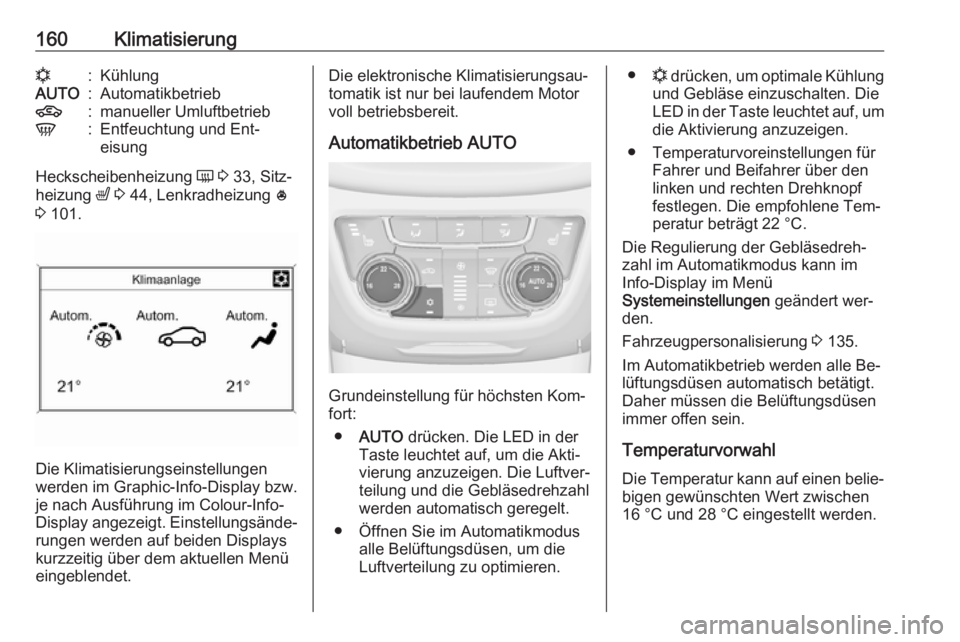

160Klimatisierungn:KühlungAUTO:Automatikbetrieb4:manueller UmluftbetriebV:Entfeuchtung und Ent‐
eisung
Heckscheibenheizung Ü 3 33, Sitz‐
heizung ß 3 44, Lenkradheizung *
3 101.
Die Klimatisierungseinstellungen
werden im Graphic-Info-Display bzw.
je nach Ausführung im Colour-Info-
Display angezeigt. Einstellungsände‐
rungen werden auf beiden Displays
kurzzeitig über dem aktuellen Menü
eingeblendet.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Automatikbetrieb AUTO
Grundeinstellung für höchsten Kom‐
fort:
● AUTO drücken. Die LED in der
Taste leuchtet auf, um die Akti‐
vierung anzuzeigen. Die Luftver‐
teilung und die Gebläsedrehzahl
werden automatisch geregelt.
● Öffnen Sie im Automatikmodus alle Belüftungsdüsen, um die
Luftverteilung zu optimieren.
● n drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
LED in der Taste leuchtet auf, um die Aktivierung anzuzeigen.
● Temperaturvoreinstellungen für Fahrer und Beifahrer über den
linken und rechten Drehknopf
festlegen. Die empfohlene Tem‐
peratur beträgt 22 °C.
Die Regulierung der Gebläsedreh‐
zahl im Automatikmodus kann im
Info-Display im Menü
Systemeinstellungen geändert wer‐
den.
Fahrzeugpersonalisierung 3 135.
Im Automatikbetrieb werden alle Be‐
lüftungsdüsen automatisch betätigt.
Daher müssen die Belüftungsdüsen
immer offen sein.
Temperaturvorwahl
Die Temperatur kann auf einen belie‐
bigen gewünschten Wert zwischen
16 °C und 28 °C eingestellt werden.

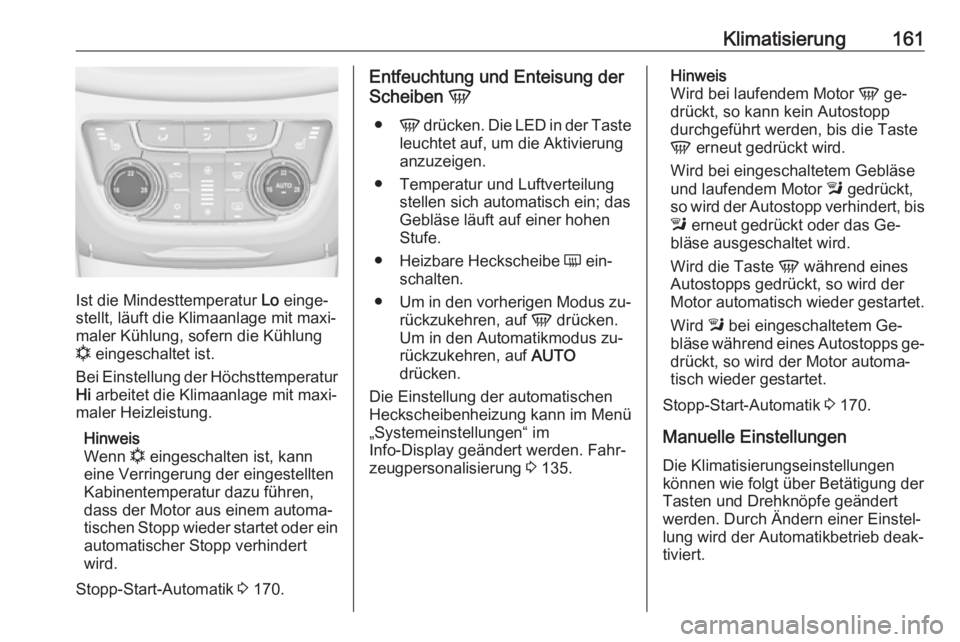

Klimatisierung161
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐
maler Kühlung, sofern die Kühlung
n eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet die Klimaanlage mit maxi‐
maler Heizleistung.
Hinweis
Wenn n eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein automatischer Stopp verhindert
wird.
Stopp-Start-Automatik 3 170.
Entfeuchtung und Enteisung der
Scheiben V
● V drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung
anzuzeigen.
● Temperatur und Luftverteilung stellen sich automatisch ein; das
Gebläse läuft auf einer hohen
Stufe.
● Heizbare Heckscheibe Ü ein‐
schalten.
● Um in den vorherigen Modus zu‐
rückzukehren, auf V drücken.
Um in den Automatikmodus zu‐
rückzukehren, auf AUTO
drücken.
Die Einstellung der automatischen Heckscheibenheizung kann im Menü
„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 135.Hinweis
Wird bei laufendem Motor V ge‐
drückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird bei eingeschaltetem Gebläse
und laufendem Motor l gedrückt,
so wird der Autostopp verhindert, bis
l erneut gedrückt oder das Ge‐
bläse ausgeschaltet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird l bei eingeschaltetem Ge‐
bläse während eines Autostopps ge‐
drückt, so wird der Motor automa‐
tisch wieder gestartet.
Stopp-Start-Automatik 3 170.
Manuelle Einstellungen
Die Klimatisierungseinstellungen
können wie folgt über Betätigung der
Tasten und Drehknöpfe geändert
werden. Durch Ändern einer Einstel‐
lung wird der Automatikbetrieb deak‐
tiviert.

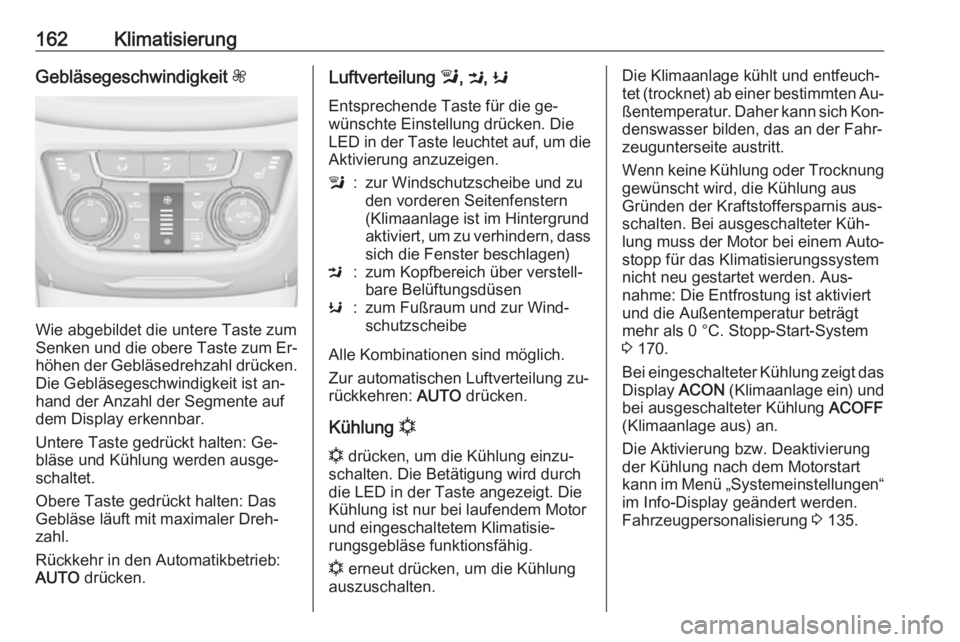

162KlimatisierungGebläsegeschwindigkeit Z
Wie abgebildet die untere Taste zum
Senken und die obere Taste zum Er‐
höhen der Gebläsedrehzahl drücken. Die Gebläsegeschwindigkeit ist an‐
hand der Anzahl der Segmente auf
dem Display erkennbar.
Untere Taste gedrückt halten: Ge‐
bläse und Kühlung werden ausge‐
schaltet.
Obere Taste gedrückt halten: Das
Gebläse läuft mit maximaler Dreh‐
zahl.
Rückkehr in den Automatikbetrieb:
AUTO drücken.
Luftverteilung l, M , K
Entsprechende Taste für die ge‐ wünschte Einstellung drücken. Die
LED in der Taste leuchtet auf, um die Aktivierung anzuzeigen.l:zur Windschutzscheibe und zu
den vorderen Seitenfenstern
(Klimaanlage ist im Hintergrund
aktiviert, um zu verhindern, dass sich die Fenster beschlagen)M:zum Kopfbereich über verstell‐
bare BelüftungsdüsenK:zum Fußraum und zur Wind‐
schutzscheibe
Alle Kombinationen sind möglich.
Zur automatischen Luftverteilung zu‐
rückkehren: AUTO drücken.
Kühlung n
n drücken, um die Kühlung einzu‐
schalten. Die Betätigung wird durch die LED in der Taste angezeigt. Die
Kühlung ist nur bei laufendem Motor
und eingeschaltetem Klimatisie‐
rungsgebläse funktionsfähig.
n erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten Au‐
ßentemperatur. Daher kann sich Kon‐ denswasser bilden, das an der Fahr‐
zeugunterseite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Bei ausgeschalteter Küh‐
lung muss der Motor bei einem Auto‐ stopp für das Klimatisierungssystem
nicht neu gestartet werden. Aus‐
nahme: Die Entfrostung ist aktiviert
und die Außentemperatur beträgt mehr als 0 °C. Stopp-Start-System
3 170.
Bei eingeschalteter Kühlung zeigt das
Display ACON (Klimaanlage ein) und
bei ausgeschalteter Kühlung ACOFF
(Klimaanlage aus) an.
Die Aktivierung bzw. Deaktivierung
der Kühlung nach dem Motorstart
kann im Menü „Systemeinstellungen“ im Info-Display geändert werden.
Fahrzeugpersonalisierung 3 135.

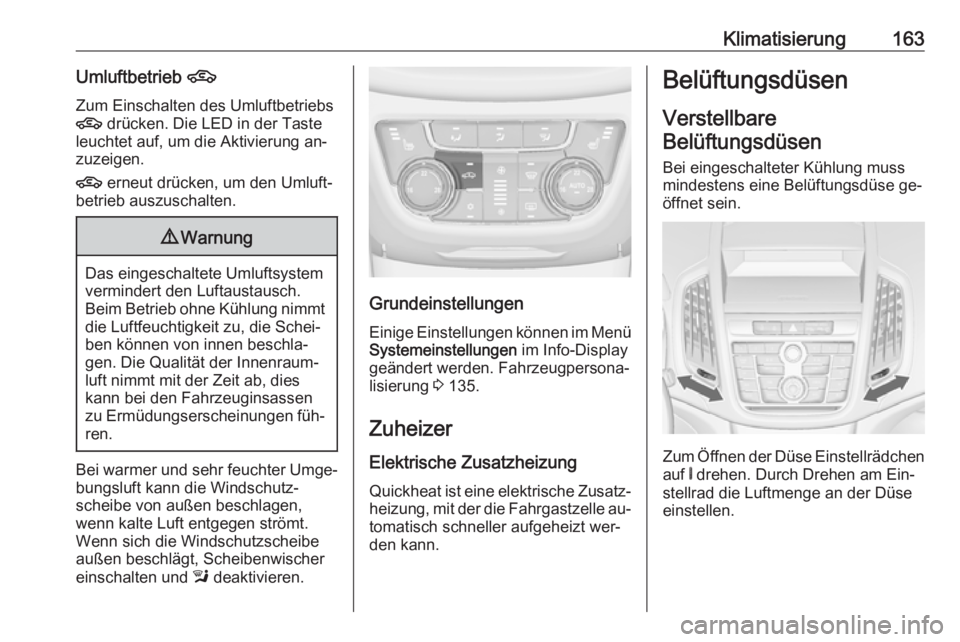

Klimatisierung163Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung an‐
zuzeigen.
4 erneut drücken, um den Umluft‐
betrieb auszuschalten.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn kalte Luft entgegen strömt.
Wenn sich die Windschutzscheibe außen beschlägt, Scheibenwischer
einschalten und l deaktivieren.
Grundeinstellungen
Einige Einstellungen können im Menü Systemeinstellungen im Info-Display
geändert werden. Fahrzeugpersona‐ lisierung 3 135.
Zuheizer
Elektrische Zusatzheizung Quickheat ist eine elektrische Zusatz‐
heizung, mit der die Fahrgastzelle au‐
tomatisch schneller aufgeheizt wer‐
den kann.
Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse ge‐
öffnet sein.
Zum Öffnen der Düse Einstellrädchen auf B drehen. Durch Drehen am Ein‐
stellrad die Luftmenge an der Düse
einstellen.

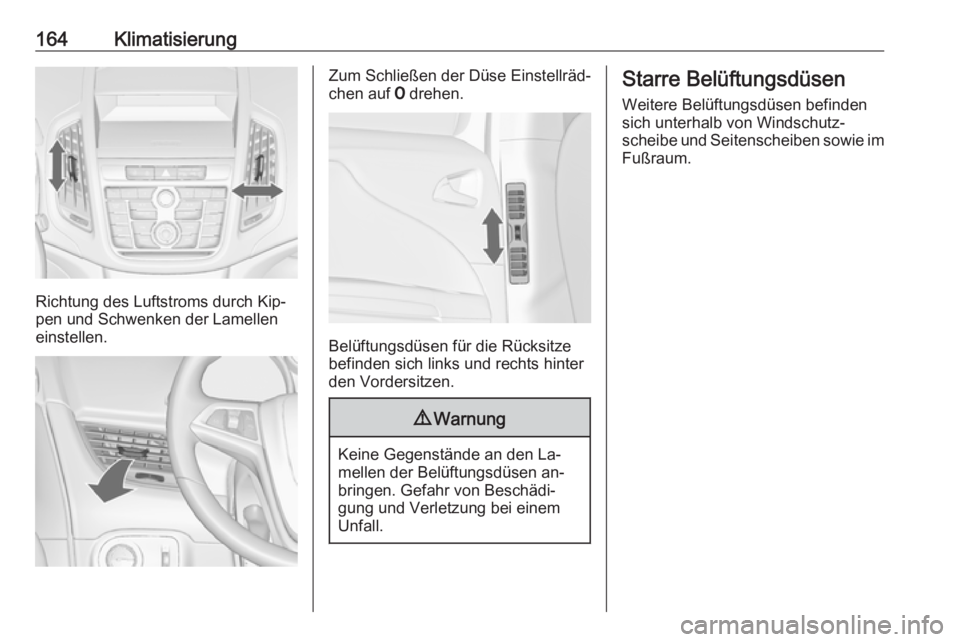

164Klimatisierung
Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
Zum Schließen der Düse Einstellräd‐
chen auf 7 drehen.
Belüftungsdüsen für die Rücksitze
befinden sich links und rechts hinter
den Vordersitzen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.
Starre Belüftungsdüsen
Weitere Belüftungsdüsen befindensich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.

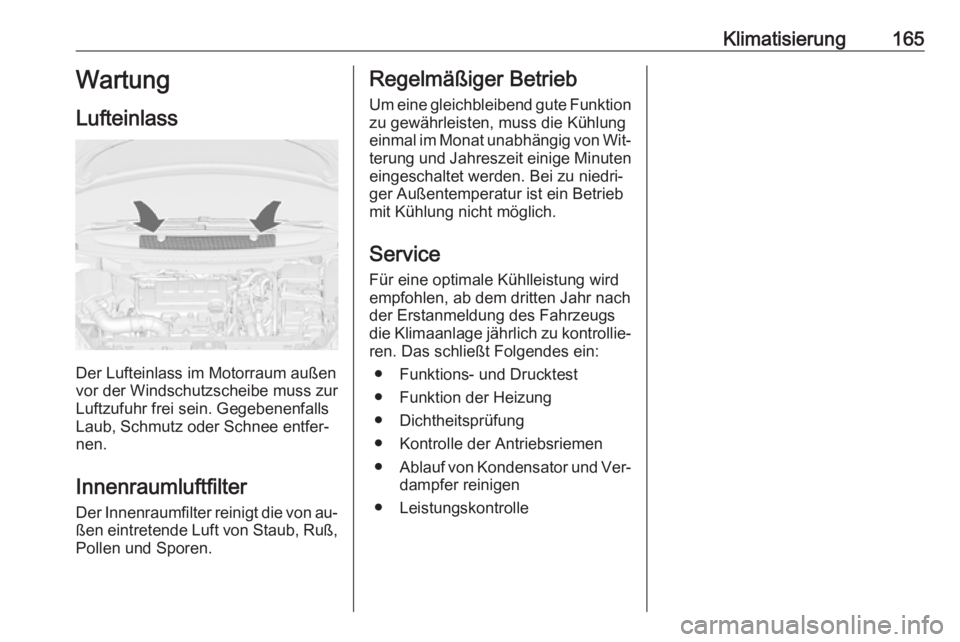

Klimatisierung165Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß, Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktionzu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten
eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
ServiceFür eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐
ren. Das schließt Folgendes ein:
● Funktions- und Drucktest
● Funktion der Heizung
● Dichtheitsprüfung
● Kontrolle der Antriebsriemen
● Ablauf von Kondensator und Ver‐
dampfer reinigen
● Leistungskontrolle

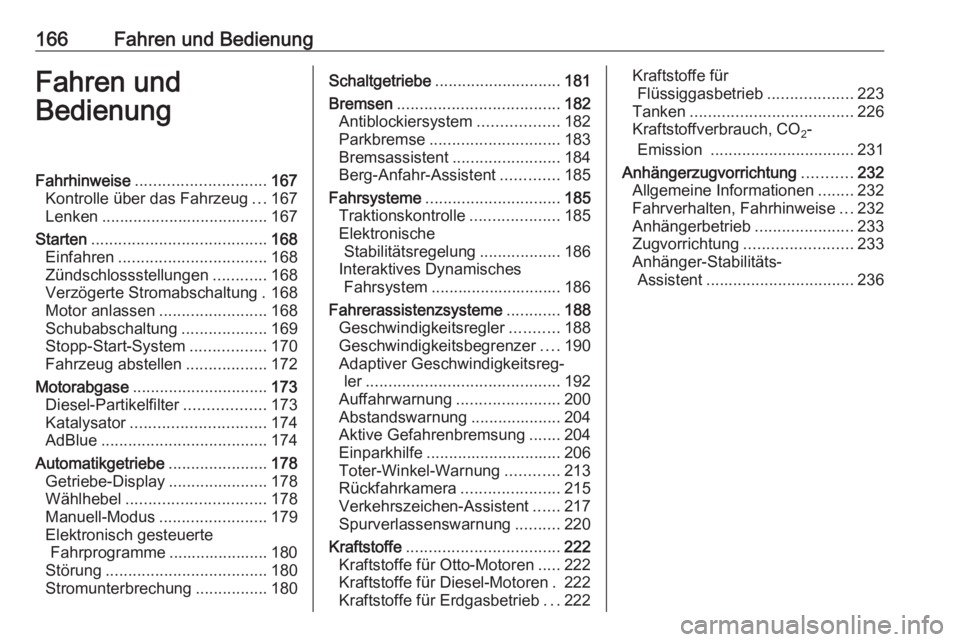

166Fahren und BedienungFahren und
BedienungFahrhinweise ............................. 167
Kontrolle über das Fahrzeug ...167
Lenken ..................................... 167
Starten ....................................... 168
Einfahren ................................. 168
Zündschlossstellungen ............168
Verzögerte Stromabschaltung . 168
Motor anlassen ........................168
Schubabschaltung ...................169
Stopp-Start-System .................170
Fahrzeug abstellen ..................172
Motorabgase .............................. 173
Diesel-Partikelfilter ..................173
Katalysator .............................. 174
AdBlue ..................................... 174
Automatikgetriebe ......................178
Getriebe-Display ......................178
Wählhebel ............................... 178
Manuell-Modus ........................179
Elektronisch gesteuerte Fahrprogramme ...................... 180
Störung .................................... 180
Stromunterbrechung ................180Schaltgetriebe ............................ 181
Bremsen .................................... 182
Antiblockiersystem ..................182
Parkbremse ............................. 183
Bremsassistent ........................184
Berg-Anfahr-Assistent .............185
Fahrsysteme .............................. 185
Traktionskontrolle ....................185
Elektronische Stabilitätsregelung ..................186
Interaktives Dynamisches Fahrsystem ............................. 186
Fahrerassistenzsysteme ............188
Geschwindigkeitsregler ...........188
Geschwindigkeitsbegrenzer ....190
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 192
Auffahrwarnung .......................200
Abstandswarnung ....................204
Aktive Gefahrenbremsung .......204
Einparkhilfe .............................. 206
Toter-Winkel-Warnung ............213
Rückfahrkamera ......................215
Verkehrszeichen-Assistent ......217
Spurverlassenswarnung ..........220
Kraftstoffe .................................. 222
Kraftstoffe für Otto-Motoren .....222
Kraftstoffe für Diesel-Motoren . 222
Kraftstoffe für Erdgasbetrieb ...222Kraftstoffe für
Flüssiggasbetrieb ...................223
Tanken .................................... 226
Kraftstoffverbrauch, CO 2-
Emission ................................ 231
Anhängerzugvorrichtung ...........232
Allgemeine Informationen ........232
Fahrverhalten, Fahrhinweise ...232
Anhängerbetrieb ......................233
Zugvorrichtung ........................ 233
Anhänger-Stabilitäts- Assistent ................................. 236

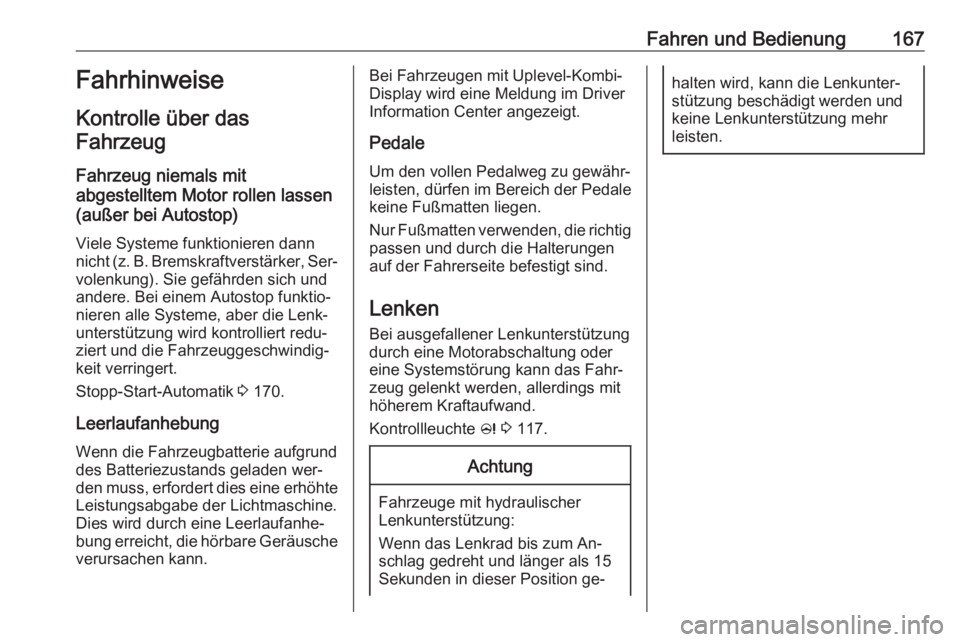

Fahren und Bedienung167FahrhinweiseKontrolle über das
Fahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen lassen
(außer bei Autostop)
Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker, Ser‐ volenkung). Sie gefährden sich und
andere. Bei einem Autostop funktio‐
nieren alle Systeme, aber die Lenk‐
unterstützung wird kontrolliert redu‐ ziert und die Fahrzeuggeschwindig‐
keit verringert.
Stopp-Start-Automatik 3 170.
Leerlaufanhebung Wenn die Fahrzeugbatterie aufgrunddes Batteriezustands geladen wer‐
den muss, erfordert dies eine erhöhte
Leistungsabgabe der Lichtmaschine.
Dies wird durch eine Leerlaufanhe‐
bung erreicht, die hörbare Geräusche verursachen kann.Bei Fahrzeugen mit Uplevel-Kombi-
Display wird eine Meldung im Driver
Information Center angezeigt.
Pedale
Um den vollen Pedalweg zu gewähr‐ leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.
Nur Fußmatten verwenden, die richtig passen und durch die Halterungen
auf der Fahrerseite befestigt sind.
Lenken
Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit
höherem Kraftaufwand.
Kontrollleuchte c 3 117.Achtung
Fahrzeuge mit hydraulischer
Lenkunterstützung:
Wenn das Lenkrad bis zum An‐
schlag gedreht und länger als 15 Sekunden in dieser Position ge‐
halten wird, kann die Lenkunter‐
stützung beschädigt werden und
keine Lenkunterstützung mehr
leisten.

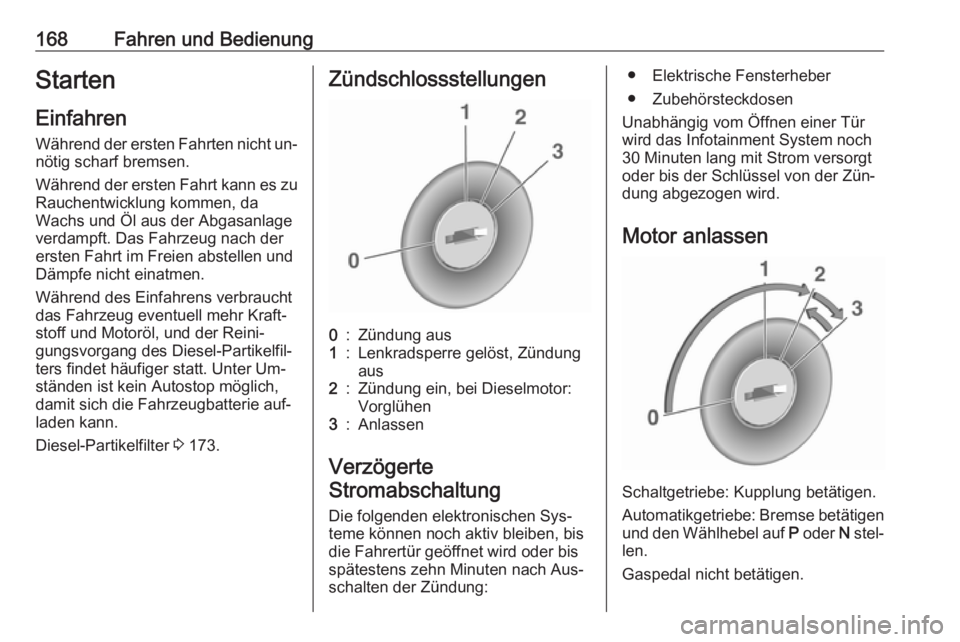

168Fahren und BedienungStartenEinfahren
Während der ersten Fahrten nicht un‐
nötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampft. Das Fahrzeug nach der
ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Während des Einfahrens verbraucht
das Fahrzeug eventuell mehr Kraft‐
stoff und Motoröl, und der Reini‐
gungsvorgang des Diesel-Partikelfil‐
ters findet häufiger statt. Unter Um‐
ständen ist kein Autostop möglich,
damit sich die Fahrzeugbatterie auf‐
laden kann.
Diesel-Partikelfilter 3 173.Zündschlossstellungen0:Zündung aus1:Lenkradsperre gelöst, Zündung
aus2:Zündung ein, bei Dieselmotor:
Vorglühen3:Anlassen
Verzögerte
Stromabschaltung
Die folgenden elektronischen Sys‐
teme können noch aktiv bleiben, bis
die Fahrertür geöffnet wird oder bis
spätestens zehn Minuten nach Aus‐
schalten der Zündung:
● Elektrische Fensterheber
● Zubehörsteckdosen
Unabhängig vom Öffnen einer Tür
wird das Infotainment System noch
30 Minuten lang mit Strom versorgt
oder bis der Schlüssel von der Zün‐
dung abgezogen wird.
Motor anlassen
Schaltgetriebe: Kupplung betätigen.
Automatikgetriebe: Bremse betätigen und den Wählhebel auf P oder N stel‐
len.
Gaspedal nicht betätigen.
