OPEL ZAFIRA C 2016.5 Betriebsanleitung (in German)

Instrumente, Bedienelemente129Nr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfen33Anhänger-Nebelschluss‐
leuchte prüfenNr.Fahrzeugmeldung34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Toter-Winkel-Warnung reinigen49Spurverlassenswarnung nicht
verfügbar53Tankdeckel festziehen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 17356Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐
soren erkannt59Fahrertürfenster öffnen, dann
schließen60Beifahrertürfenster öffnen,
dann schließenNr.Fahrzeugmeldung61Fenster hinten links öffnen und
schließen62Fenster hinten rechts öffnen
und schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Lenkunterstützung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten76Toter-Winkel-Warnung warten77Spurverlassenswarnung
warten79Motoröl auffüllen81Getriebe warten

130Instrumente, BedienelementeNr.Fahrzeugmeldung82Motoröl bald wechseln83Adaptiven Geschwindigkeits‐
regler warten84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf die
Parkstellung schalten95Airbag warten128Motorhaube offen134Störung der Einparkhilfe, Stoß‐
fänger reinigen136Einparkhilfe warten145Waschwasserstand kontrol‐
lieren174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltetFahrzeugmeldungen im Uplevel-
Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
● Servicemeldungen
● Flüssigkeitsstände
● Diebstahlwarnanlage
● Bremsen
● Fahrerassistenzsysteme
● Fahrsysteme
● Geschwindigkeitsbegrenzer
● Geschwindigkeitsregler
● Adaptiver Geschwindigkeitsreg‐ ler
● Auffahrwarnung
● Kollision bevorstehendes Brem‐ sen
● Einparkhilfen
● Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
● Adaptives Fahrlicht
● Wisch-/Waschanlage
● Türen, Fenster
● Toter-Winkel-Warnung
● Verkehrszeichen-Assistent
● Spurverlassenswarnung
● Funkfernbedienung
● Sicherheitsgurte
● Airbag-Systeme
● Motor und Getriebe
● Reifendruck
● Diesel-Partikelfilter 3 173

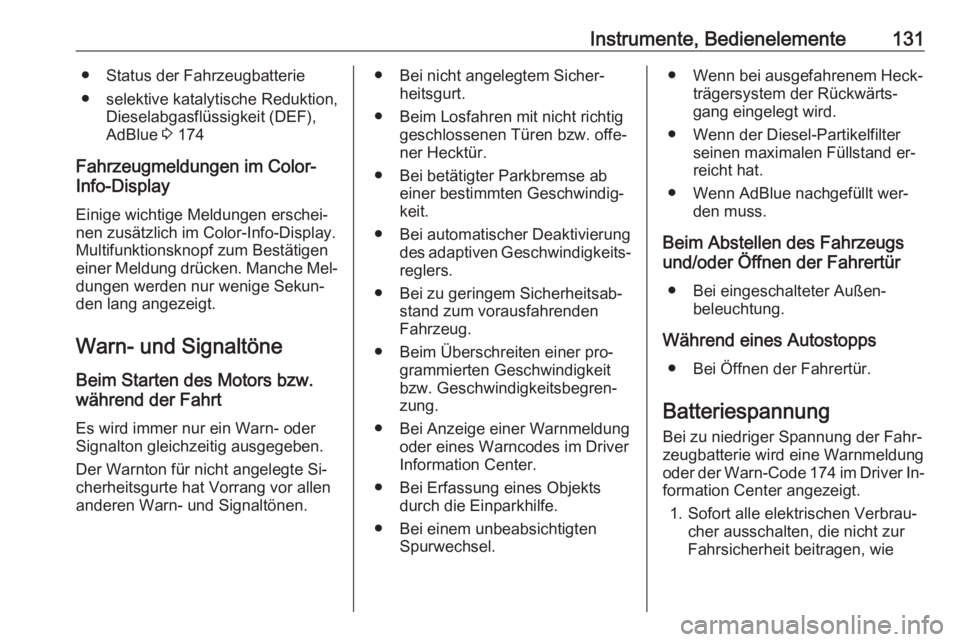

Instrumente, Bedienelemente131● Status der Fahrzeugbatterie
● selektive katalytische Reduktion, Dieselabgasflüssigkeit (DEF),
AdBlue 3 174
Fahrzeugmeldungen im Color-
Info-Display
Einige wichtige Meldungen erschei‐
nen zusätzlich im Color-Info-Display.
Multifunktionsknopf zum Bestätigen
einer Meldung drücken. Manche Mel‐
dungen werden nur wenige Sekun‐
den lang angezeigt.
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte Si‐
cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.● Bei nicht angelegtem Sicher‐ heitsgurt.
● Beim Losfahren mit nicht richtig geschlossenen Türen bzw. offe‐
ner Hecktür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐
keit.
● Bei automatischer Deaktivierung des adaptiven Geschwindigkeits‐reglers.
● Bei zu geringem Sicherheitsab‐ stand zum vorausfahrenden
Fahrzeug.
● Beim Überschreiten einer pro‐ grammierten Geschwindigkeit
bzw. Geschwindigkeitsbegren‐
zung.
● Bei Anzeige einer Warnmeldung oder eines Warncodes im Driver
Information Center.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei einem unbeabsichtigten Spurwechsel.● Wenn bei ausgefahrenem Heck‐trägersystem der Rückwärts‐
gang eingelegt wird.
● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand er‐
reicht hat.
● Wenn AdBlue nachgefüllt wer‐ den muss.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
Batteriespannung Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
oder der Warn-Code 174 im Driver In‐ formation Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wie

132Instrumente, BedienelementeSitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐
cher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung bzw. der Warn‐
code verschwindet, nachdem der Mo‐ tor zweimal hintereinander ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐ geladen werden kann, die Störungs‐ursache von einer Werkstatt beheben lassen.Bordcomputer

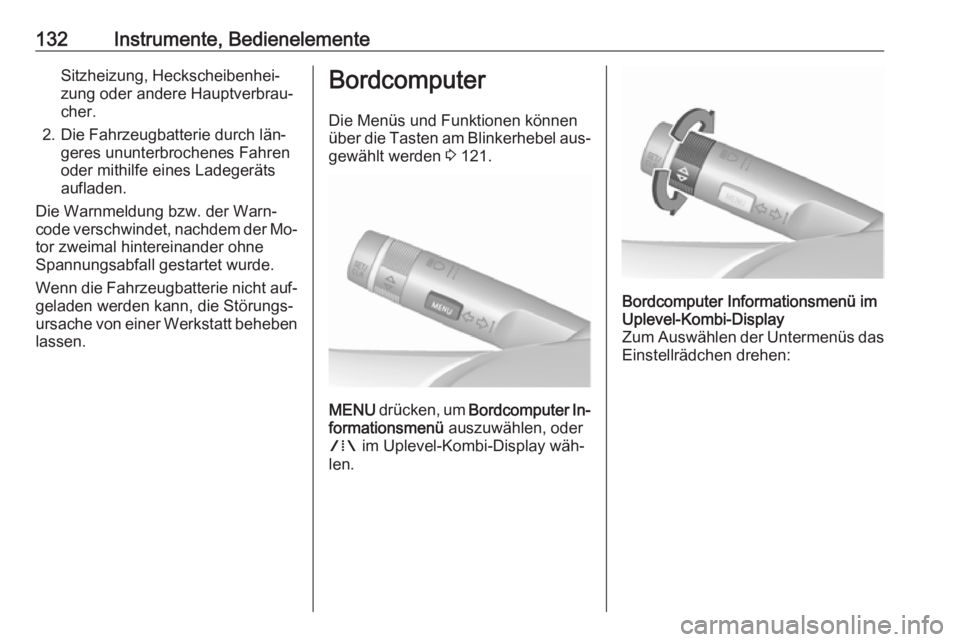

Die Menüs und Funktionen können über die Tasten am Blinkerhebel aus‐ gewählt werden 3 121.
MENU drücken, um Bordcomputer In‐
formationsmenü auszuwählen, oder
W im Uplevel-Kombi-Display wäh‐
len.
Bordcomputer Informationsmenü im
Uplevel-Kombi-Display
Zum Auswählen der Untermenüs das Einstellrädchen drehen:

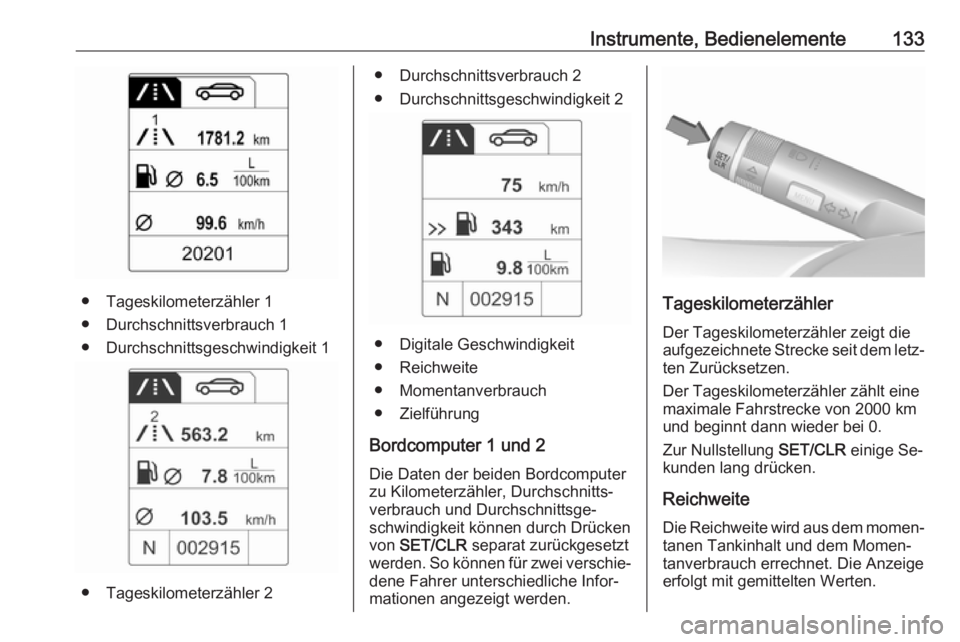

Instrumente, Bedienelemente133
● Tageskilometerzähler 1
● Durchschnittsverbrauch 1
● Durchschnittsgeschwindigkeit 1
● Tageskilometerzähler 2
● Durchschnittsverbrauch 2
● Durchschnittsgeschwindigkeit 2
● Digitale Geschwindigkeit
● Reichweite
● Momentanverbrauch
● Zielführung
Bordcomputer 1 und 2 Die Daten der beiden Bordcomputer
zu Kilometerzähler, Durchschnitts‐
verbrauch und Durchschnittsge‐
schwindigkeit können durch Drücken
von SET/CLR separat zurückgesetzt
werden. So können für zwei verschie‐ dene Fahrer unterschiedliche Infor‐
mationen angezeigt werden.
Tageskilometerzähler
Der Tageskilometerzähler zeigt die
aufgezeichnete Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt eine
maximale Fahrstrecke von 2000 km
und beginnt dann wieder bei 0.
Zur Nullstellung SET/CLR einige Se‐
kunden lang drücken.
Reichweite Die Reichweite wird aus dem momen‐ tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.

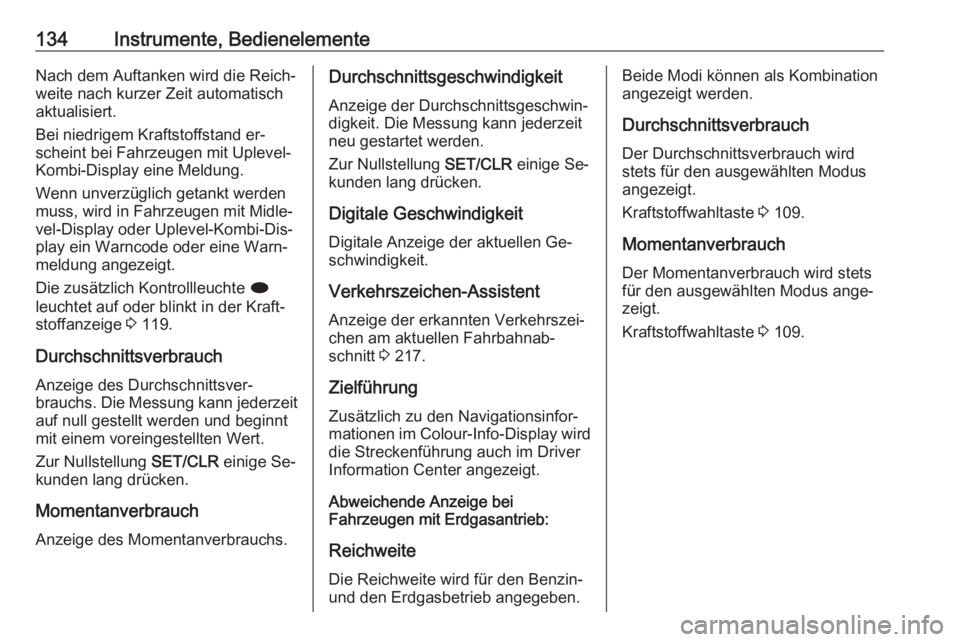

134Instrumente, BedienelementeNach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand er‐
scheint bei Fahrzeugen mit Uplevel-
Kombi-Display eine Meldung.
Wenn unverzüglich getankt werden
muss, wird in Fahrzeugen mit Midle‐
vel-Display oder Uplevel-Kombi-Dis‐
play ein Warncode oder eine Warn‐
meldung angezeigt.
Die zusätzlich Kontrollleuchte i
leuchtet auf oder blinkt in der Kraft‐ stoffanzeige 3 119.
Durchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zur Nullstellung SET/CLR einige Se‐
kunden lang drücken.
Momentanverbrauch
Anzeige des Momentanverbrauchs.Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zur Nullstellung SET/CLR einige Se‐
kunden lang drücken.
Digitale Geschwindigkeit Digitale Anzeige der aktuellen Ge‐
schwindigkeit.
Verkehrszeichen-Assistent Anzeige der erkannten Verkehrszei‐
chen am aktuellen Fahrbahnab‐
schnitt 3 217.
Zielführung
Zusätzlich zu den Navigationsinfor‐
mationen im Colour-Info-Display wird die Streckenführung auch im Driver
Information Center angezeigt.
Abweichende Anzeige bei
Fahrzeugen mit Erdgasantrieb:
Reichweite
Die Reichweite wird für den Benzin-
und den Erdgasbetrieb angegeben.Beide Modi können als Kombination
angezeigt werden.
Durchschnittsverbrauch
Der Durchschnittsverbrauch wird
stets für den ausgewählten Modus
angezeigt.
Kraftstoffwahltaste 3 109.
Momentanverbrauch
Der Momentanverbrauch wird stets
für den ausgewählten Modus ange‐
zeigt.
Kraftstoffwahltaste 3 109.

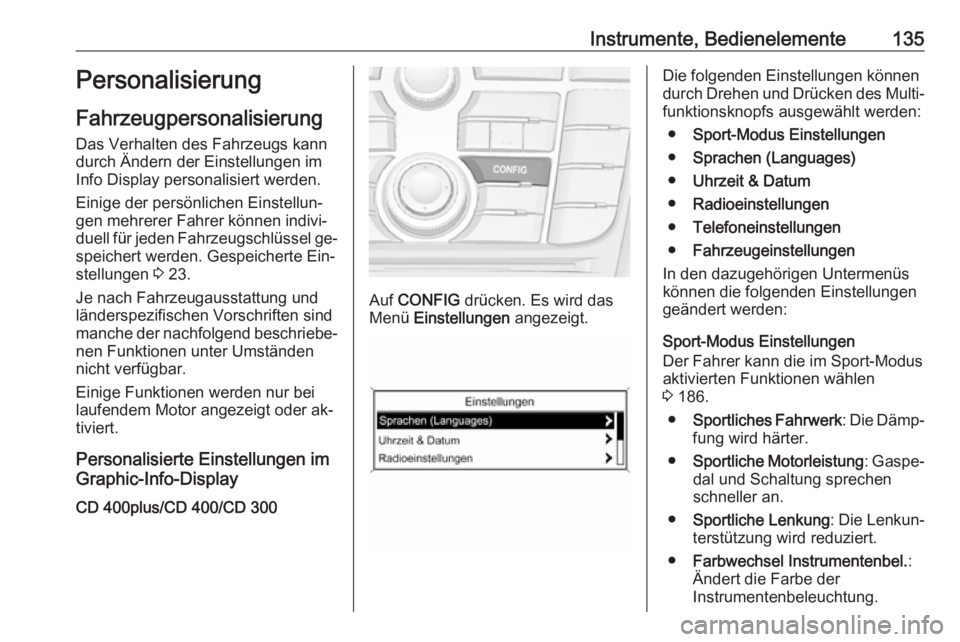

Instrumente, Bedienelemente135Personalisierung
Fahrzeugpersonalisierung Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen mehrerer Fahrer können indivi‐
duell für jeden Fahrzeugschlüssel ge‐ speichert werden. Gespeicherte Ein‐
stellungen 3 23.
Je nach Fahrzeugausstattung und
länderspezifischen Vorschriften sind
manche der nachfolgend beschriebe‐ nen Funktionen unter Umständen
nicht verfügbar.
Einige Funktionen werden nur bei
laufendem Motor angezeigt oder ak‐
tiviert.
Personalisierte Einstellungen im
Graphic-Info-Display
CD 400plus/CD 400/CD 300
Auf CONFIG drücken. Es wird das
Menü Einstellungen angezeigt.
Die folgenden Einstellungen können
durch Drehen und Drücken des Multi‐
funktionsknopfs ausgewählt werden:
● Sport-Modus Einstellungen
● Sprachen (Languages)
● Uhrzeit & Datum
● Radioeinstellungen
● Telefoneinstellungen
● Fahrzeugeinstellungen
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Sport-Modus Einstellungen
Der Fahrer kann die im Sport-Modus
aktivierten Funktionen wählen
3 186.
● Sportliches Fahrwerk : Die Dämp‐
fung wird härter.
● Sportliche Motorleistung : Gaspe‐
dal und Schaltung sprechen
schneller an.
● Sportliche Lenkung : Die Lenkun‐
terstützung wird reduziert.
● Farbwechsel Instrumentenbel. :
Ändert die Farbe der
Instrumentenbeleuchtung.

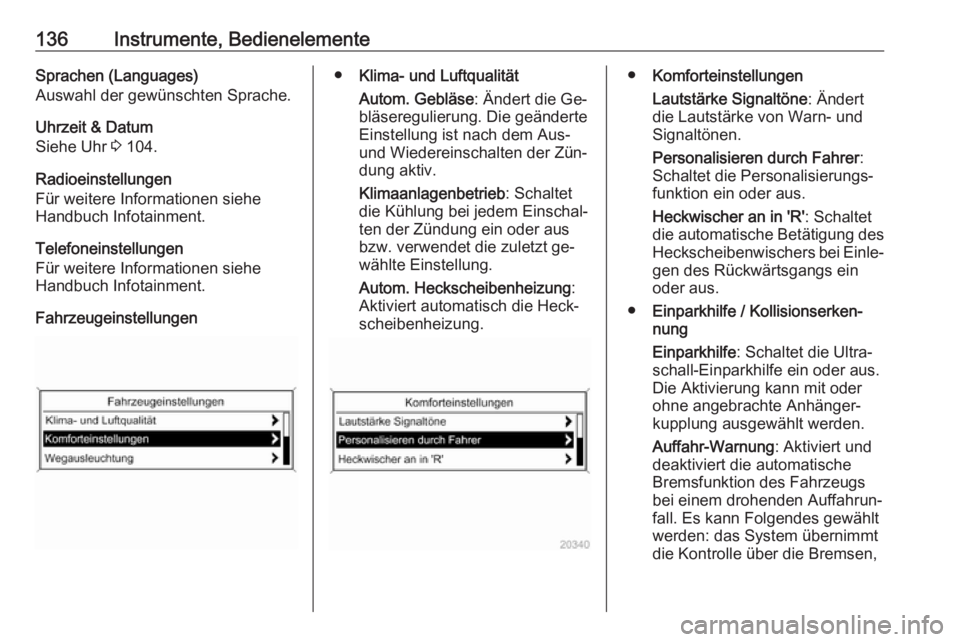

136Instrumente, BedienelementeSprachen (Languages)
Auswahl der gewünschten Sprache.
Uhrzeit & Datum
Siehe Uhr 3 104.
Radioeinstellungen
Für weitere Informationen siehe
Handbuch Infotainment.
Telefoneinstellungen
Für weitere Informationen siehe
Handbuch Infotainment.
Fahrzeugeinstellungen● Klima- und Luftqualität
Autom. Gebläse : Ändert die Ge‐
bläseregulierung. Die geänderte Einstellung ist nach dem Aus-
und Wiedereinschalten der Zün‐
dung aktiv.
Klimaanlagenbetrieb : Schaltet
die Kühlung bei jedem Einschal‐
ten der Zündung ein oder aus
bzw. verwendet die zuletzt ge‐
wählte Einstellung.
Autom. Heckscheibenheizung :
Aktiviert automatisch die Heck‐
scheibenheizung.● Komforteinstellungen
Lautstärke Signaltöne : Ändert
die Lautstärke von Warn- und
Signaltönen.
Personalisieren durch Fahrer :
Schaltet die Personalisierungs‐
funktion ein oder aus.
Heckwischer an in 'R' : Schaltet
die automatische Betätigung des
Heckscheibenwischers bei Einle‐ gen des Rückwärtsgangs ein
oder aus.
● Einparkhilfe / Kollisionserken‐
nung
Einparkhilfe : Schaltet die Ultra‐
schall-Einparkhilfe ein oder aus.
Die Aktivierung kann mit oder ohne angebrachte Anhänger‐
kupplung ausgewählt werden.
Auffahr-Warnung : Aktiviert und
deaktiviert die automatische
Bremsfunktion des Fahrzeugs
bei einem drohenden Auffahrun‐
fall. Es kann Folgendes gewählt
werden: das System übernimmt die Kontrolle über die Bremsen,

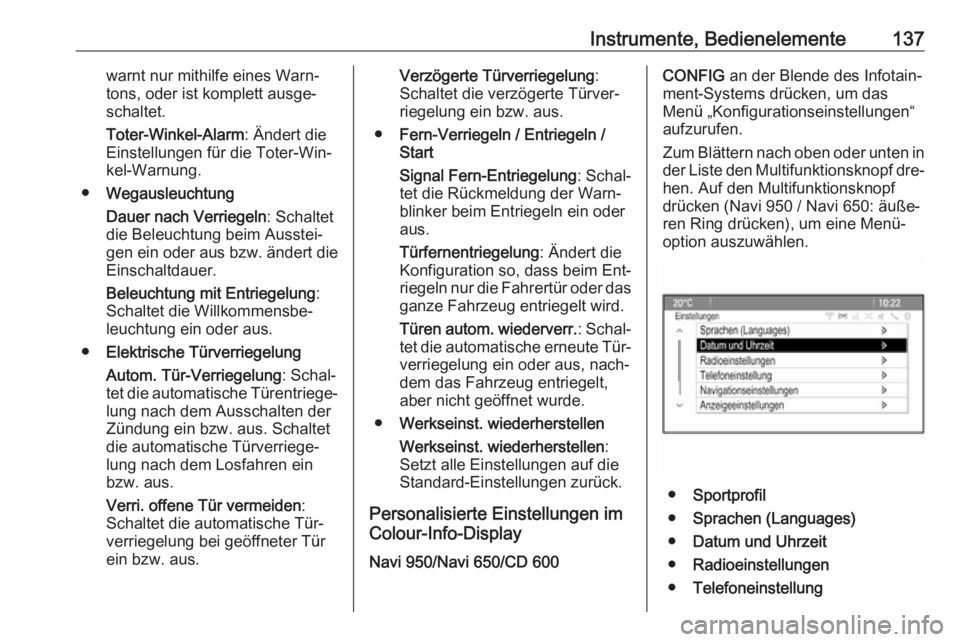

Instrumente, Bedienelemente137warnt nur mithilfe eines Warn‐
tons, oder ist komplett ausge‐ schaltet.
Toter-Winkel-Alarm : Ändert die
Einstellungen für die Toter-Win‐
kel-Warnung.
● Wegausleuchtung
Dauer nach Verriegeln : Schaltet
die Beleuchtung beim Ausstei‐
gen ein oder aus bzw. ändert die Einschaltdauer.
Beleuchtung mit Entriegelung :
Schaltet die Willkommensbe‐
leuchtung ein oder aus.
● Elektrische Türverriegelung
Autom. Tür-Verriegelung : Schal‐
tet die automatische Türentriege‐
lung nach dem Ausschalten der
Zündung ein bzw. aus. Schaltet
die automatische Türverriege‐
lung nach dem Losfahren ein
bzw. aus.
Verri. offene Tür vermeiden :
Schaltet die automatische Tür‐
verriegelung bei geöffneter Tür
ein bzw. aus.Verzögerte Türverriegelung :
Schaltet die verzögerte Türver‐ riegelung ein bzw. aus.
● Fern-Verriegeln / Entriegeln /
Start
Signal Fern-Entriegelung : Schal‐
tet die Rückmeldung der Warn‐
blinker beim Entriegeln ein oder aus.
Türfernentriegelung : Ändert die
Konfiguration so, dass beim Ent‐
riegeln nur die Fahrertür oder das ganze Fahrzeug entriegelt wird.
Türen autom. wiederverr. : Schal‐
tet die automatische erneute Tür‐ verriegelung ein oder aus, nach‐
dem das Fahrzeug entriegelt,
aber nicht geöffnet wurde.
● Werkseinst. wiederherstellen
Werkseinst. wiederherstellen :
Setzt alle Einstellungen auf die Standard-Einstellungen zurück.
Personalisierte Einstellungen im Colour-Info-Display
Navi 950/Navi 650/CD 600CONFIG an der Blende des Infotain‐
ment-Systems drücken, um das
Menü „Konfigurationseinstellungen“ aufzurufen.
Zum Blättern nach oben oder unten in
der Liste den Multifunktionsknopf dre‐ hen. Auf den Multifunktionsknopf
drücken (Navi 950 / Navi 650: äuße‐
ren Ring drücken), um eine Menü‐
option auszuwählen.
● Sportprofil
● Sprachen (Languages)
● Datum und Uhrzeit
● Radioeinstellungen
● Telefoneinstellung

138Instrumente, Bedienelemente●Navigationseinstellungen
● Anzeigeeinstellungen
● Fahrzeugeinstellungen
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Sportprofil ● Sportliche Motorleistung :
Gaspedal und Schaltung spre‐
chen schneller an.
● Farbwechsel Instrumentenbel. :
Ändert die Farbe der
Instrumentenbeleuchtung.
● Sportliches Fahrwerk : Die Dämp‐
fung wird härter.
● Sportliche Lenkung : Die Lenkun‐
terstützung wird reduziert.
Sprachen (Languages)
Auswahl der gewünschten Sprache.
Datum und Uhrzeit
Für weitere Informationen siehe
Handbuch Infotainment.Radioeinstellungen
Für weitere Informationen siehe
Handbuch Infotainment.
Telefoneinstellung
Für weitere Informationen siehe
Handbuch Infotainment.
Navigationseinstellungen
Für weitere Informationen siehe
Handbuch Infotainment.
Anzeigeeinstellungen ● Homepage-Menü :
Für weitere Informationen siehe Handbuch Infotainment.
● Rückfahrkameraoptionen :
Drücken, um die Heckkameraop‐ tionen zu ändern 3 215.
● Display aus :
Für weitere Informationen siehe Handbuch Infotainment.
● Karteneinstellungen :
Für weitere Informationen siehe Handbuch Infotainment.Fahrzeugeinstellungen
● Klima- und Luftqualität
Autom. Gebläse : Ändert die Ge‐
bläseregulierung. Die geänderte Einstellung ist nach dem Aus-
und Wiedereinschalten der Zün‐
dung aktiv.
Klimaanlagensteuerung : Schal‐
tet die Kühlung beim Einschalten der Zündung ein oder aus bzw.
verwendet die zuletzt gewählte
Einstellung.
Autom. Entfeuchtung : Schaltet
die automatische Beschlagent‐
fernung ein oder aus.
Autom. Heckscheibenheizung :
Aktiviert automatisch die Heck‐ scheibenheizung.
● Komforteinstellungen
Signaltonlautstärke : Ändert die
Lautstärke von Warn- und Sig‐
naltönen.
Personalisieren durch Fahrer :
Schaltet die Personalisierungs‐
funktion ein oder aus.
